Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Видео «Проверка и замена датчика включения вентилятора»

Видеоурок по замене и проверке датчика снят каналом АвтоМалярка c Нуля.

В электросхеме двигателя автомобиля есть два термодатчика. Один, контактный, включает вентилятор обдува радиатора жидкостного охлаждения. Второй, на основе терморезистора, служит для индикации температуры двигателя. Чаще всего выходит из—строя первый, контактный. Зачастую, купить замену датчика для иностранного автомобиля не всегда бывает легко, особенно если машина старая, и не популярной марки. Выйти из положения можно, если сделать схему, включающую вентилятор по сигналу термодатчика индикации температуры двигателя. Ведь сопротивление этого датчика зависит от температуры двигателя, а вентилятор нужно включать, когда эта температура превысит некоторое значение. Конечно, это не совсем то, так как индикаторный датчик измеряет температуру жидкости в блоке двигателя, а контактный — в самом радиаторе. Но, если положение безвыходное, такой вариант вполне приемлем. Есть и плюс, -можно регулировать порог включения вентилятора.

На рисунке приведена схема.

Практически, это термостат как для холодильника. Температура повышается, и включается охладитель, в данном случае, вентилятор. Схема типового термостата на мосте постоянного тока и компараторе. Напряжение от датчика поступает через резисторы R1 и R2 на прямой вход компаратора. На инверсный вход поступает установочное напряжение от R3. На выходе компаратора — транзисторный ключ, коллекторы которого нужно подключить к обмотке реле вентилятора (вместо контактного термодатчика). Вывод 9 подключен к плюсу питания, поэтому выход работает как инверсный. Питается компаратор напряжением 5V от стабилизатор на VD1 и R5. Резистором R3 устанавливают порог включения вентилятора. Желательно чтобы R3 был многооборотным. Или после настройки его нужно заменить двумя постоянными. Если зависимость напряжения на датчике прямая, нужно поменять местами прямой и инверсный входы компаратора.

За включение/отключение вентилятора охлаждения отвечает датчик. Он должен срабатывать при высоких температурах, активируя вентилятор. Если этого не происходит, потребуется замена датчика. В рамках данной статьи мы рассмотрим, как определить, что вышел из строя датчик вентилятора охлаждения радиатора.

Диагностика и ремонт

Проверку вентилятора и элементов его электрической цепи рекомендуется проводить в следующем порядке:

Проверка работоспособности предохранителя

Предохранитель обычно проверяется в первую очередь, так как этот процесс наиболее простой и не занимает много времени. Для его осуществления потребуется только автотестер или контрольная лампа. Суть диагностики заключается в том, чтобы определить, пропускает ли он электрический ток.

Предохранитель цепи вентилятора установлен в монтажном блоке автомобиля, который расположен в моторном отсеке. На схеме он обозначен как F-7 с номиналом 16 А. Для его проверки и замены необходимо выполнить следующие работы:

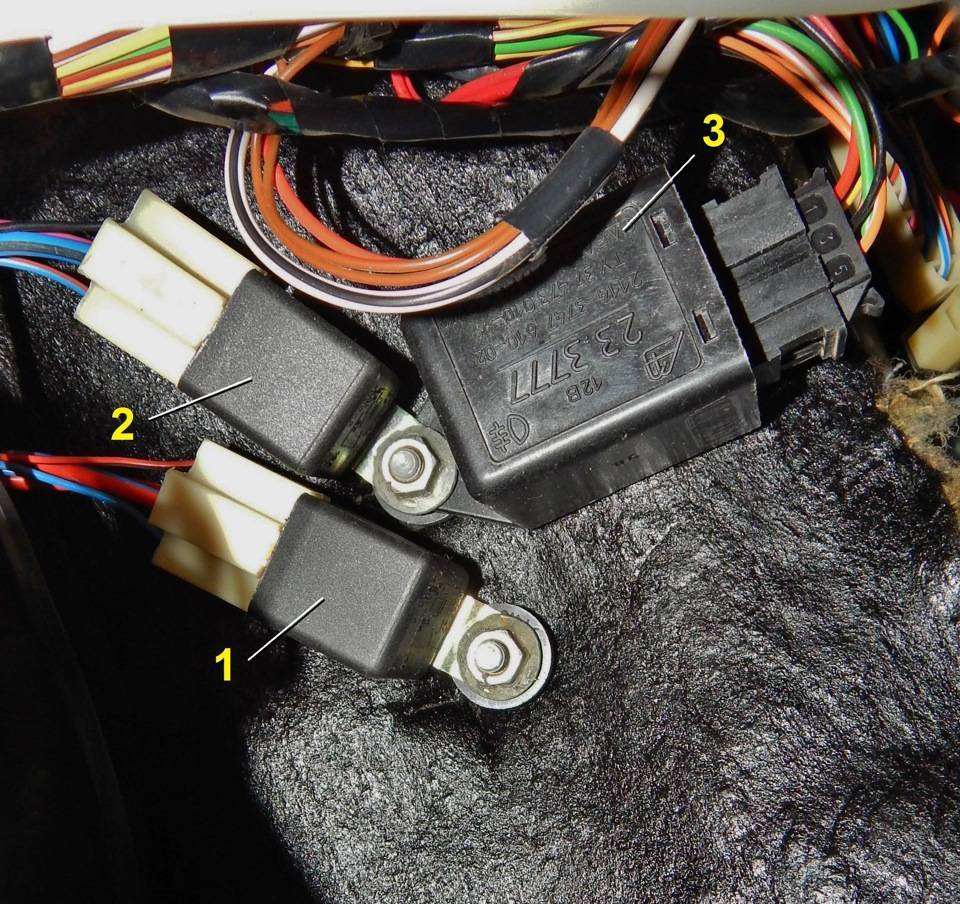

Диагностика реле

Как мы уже говорили, в инжекторных «семёрках» для разгрузки электрической цепи вентилятора радиатора предусмотрено реле. Оно установлено в дополнительном монтажном блоке, расположенном под вещевым ящиком в салоне машины, и обозначено, как R-3.

Проверить реле самостоятельно довольно проблематично. Гораздо проще взять новое устройство и установить его на место диагностируемого. Если электровентилятор включится при нагреве хладагента до нужной температуры, значит, проблема была именно в нём.

Диагностика и замена температурного датчика

Датчики температуры карбюраторных и инжекторных «семёрок» отличаются не только конструкцией, но и принципом действия. У первых датчик просто замыкает-размыкает контакты, а у вторых он меняет значение своего электрического сопротивления. Рассмотрим оба варианта.

Из инструментов и средств понадобятся:

Алгоритм проверки и замены следующий:

Инжекторный двигатель

В инжекторной «семёрке» предусмотрено два температурных датчика. Один из них работает в паре с прибором, показывающим температуру хладагента водителю, другой — с ЭБУ. Нам нужен именно второй датчик. Как уже упоминалось, он установлен на патрубке рядом с термостатом. Для его проверки и замены нам потребуются:

Порядок работ такой:

Как проверить датчик вентилятора охлаждения радиатора

Рекомендуем прочитать: Вентилятор охлаждения радиатора не работает или не выключается: что делатьСпособы диагностики рассматриваемых датчиков будут отличаться, в зависимости от того, на каком моторе они установлены и как происходит их включение:

На карбюраторе. Чтобы проверить датчик вентилятора охлаждения радиатора на карбюраторном двигателе, необходимо заглушить автомобиль. Далее находите датчик в подкапотном пространстве и снимаете с него провода, подходящие к разъему. После этого запускаем двигатель и перемыкаем разъемы, с которых были сняты провода. Если вентилятор включился, можно диагностировать поломку датчика
Обратите внимание: В ситуации, когда датчик выходит из строя в дороге, чтобы избежать перегрева двигателя, можно подобным образом перемкнуть контакты датчика

При этом важно их изолировать, чтобы они не коснулись корпуса и не вызвали замыкание.

На инжекторе
В инжекторном двигателе можно провести компьютерную диагностику датчика. В ряде современных автомобилей предусмотрена отдельная диагностическая ошибка, сигнализирующая, что неисправен датчик вентилятора охлаждения

Если такая ошибка была определена, можно следующим образом провести диагностику датчика на автомобиле. Нужно отсоединить разъем с датчика и подождать несколько секунд. Блок управление обнаружит, что датчик более не подключен и запустит вентилятор.

Выше рассмотрены варианты с полным выходом датчика из строя. При этом возможны ситуации, когда он отказывает частично, например, срабатывает на неправильной температуре. Это также можно проверить следующим способом:

  1. Возьмите тестер, термометр для измерения температуры воды, емкость для нагрева воды, воду и сам датчик;
  2. Далее налейте в емкость воду и поставьте ее разогреваться;
  3. Опустите диагностируемый датчик в воду, чтобы его контакты находились сверху;
  4. Следите по термометру за температурой воды, при этом удерживайте щупы тестера (включенного в режим замера сопротивления – Ом) на контактах датчика;
  5. Пока вода не разогрета, сопротивление датчика будет стремиться к бесконечности. При определенной температуре нагрева датчик должен сработать и сопротивление значительно снизится. Необходимо определить при какой температуре воды это происходит.

В зависимости от полученных результатов, можно принять решение об исправности или неисправности датчика. Если он сработал при температуре ниже заявленной, то такой датчик имеет некоторые проблемы, но он сможет предотвратить перегрев двигателя, включив вентилятор заранее. Гораздо опаснее, если датчик срабатывает при температуре выше заявленной, в таком случае его потребуется заменить.

(440 голос., средний: 4,52 из 5)

Как проверить вентилятор охлаждения на ВАЗ-2114: фото и видео

Перегрев двигателя грозит серьёзными последствиями: заклинит поршня, пробьёт прокладку блока, что перейдёт в капитальный ремонт силового агрегата. Поэтому, вентилятор охлаждения является важным элементом, предохраняющем силовой агрегат от предельного нагревания.

Причины неисправности на ВАЗ-2114

Вентилятор охлаждения двигателя может не запускаться при следующих обстоятельствах:

  • Неисправность электродвигателя вентилятора. Проблема устраняется путём замены на рабочий; Меняем электродвигатель вентилятора
  • Перегорел предохранитель. Необходимо заменить на новый; Меняем предохранитель
  • Реле включения вентилятора не работает. Нерабочее заменяется новой, рабочей; Меняем реле включения вентилятора
  • Обрыв в цепи электропитания. При обнаружении обрыва в линии, нужно восстановить провод или заменить его; Проверяем на обрыв в цепи
  • Плохой контакт. Соединения зачищаются, следы окисления необходимо удалить;
  • Поломка температурного датчика. Нерабочий заменяется на новый. Меняем датчик температуры охлаждающей жидкости

Видео о замене датчика включения вентилятора

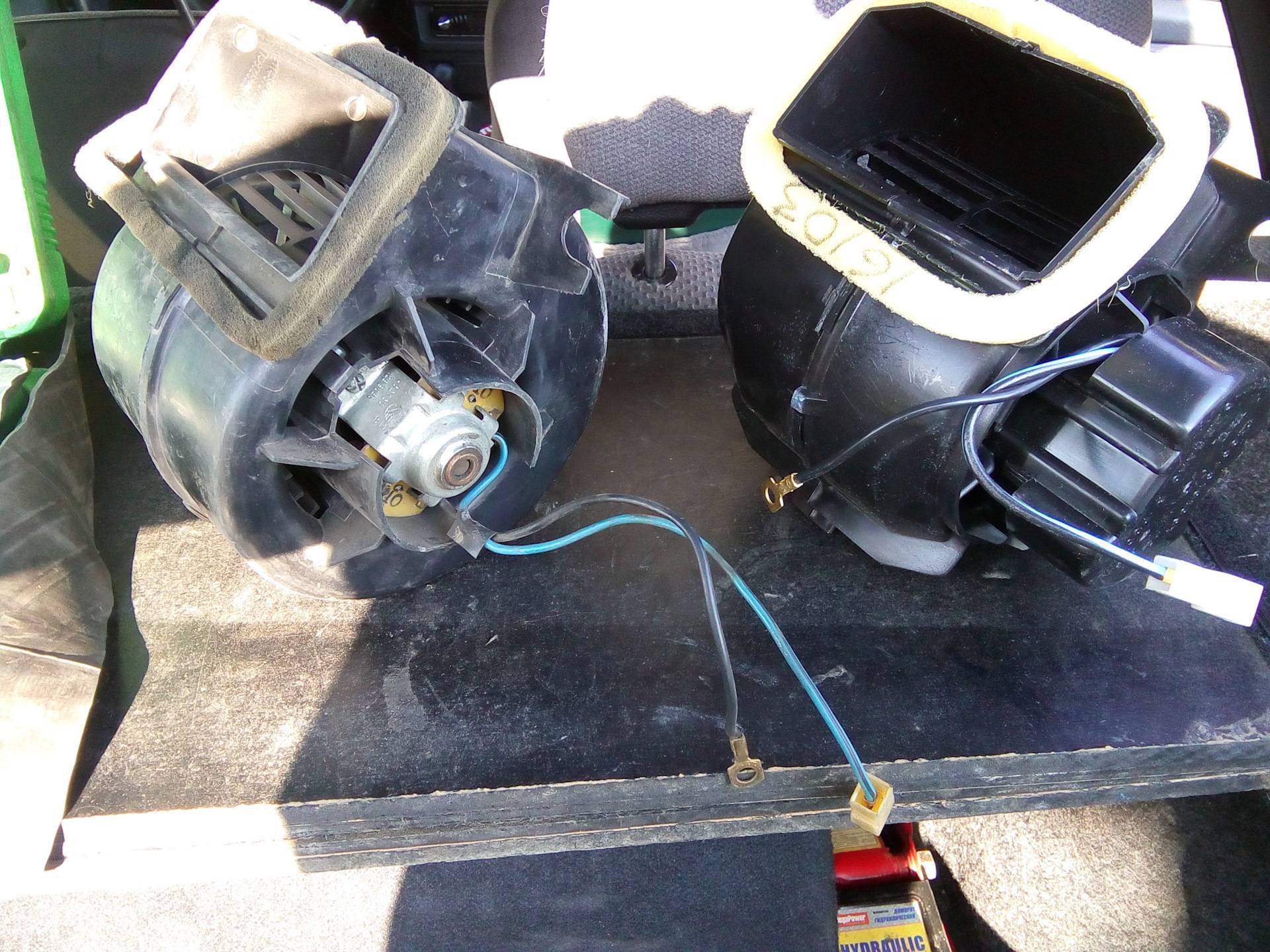

Проверка работоспособности электродвигателя вентилятора охлаждения

Самый простой способ, проверить работоспособность вентилятора — накинуть на него два прямых провода: минус и плюс.

Плюс берётся с аккумулятора, минус с кузова автомобиля. Если при замыкании цепи он не сработал, значит проблема заключается именно в нём. При запуске лопастей, ищем проблему в другом месте.

Схема работы вентилятора охлаждения

В основном, при обнаружении нерабочего вентилятора выявляются несколько причин:

  • Перегорел электродвигатель, обрыв в обмотке;
  • Износ угольных щёток;
  • Заклинил или рассыпался подшипник.

Если в двух последних случаях проблема решается так сказать, малой кровью, первый предполагает замену электромотора.

Важно! При накидывании проводов, основное питание электродвигателя нужно отсоединить

Порядок действий при проверке

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал. Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.

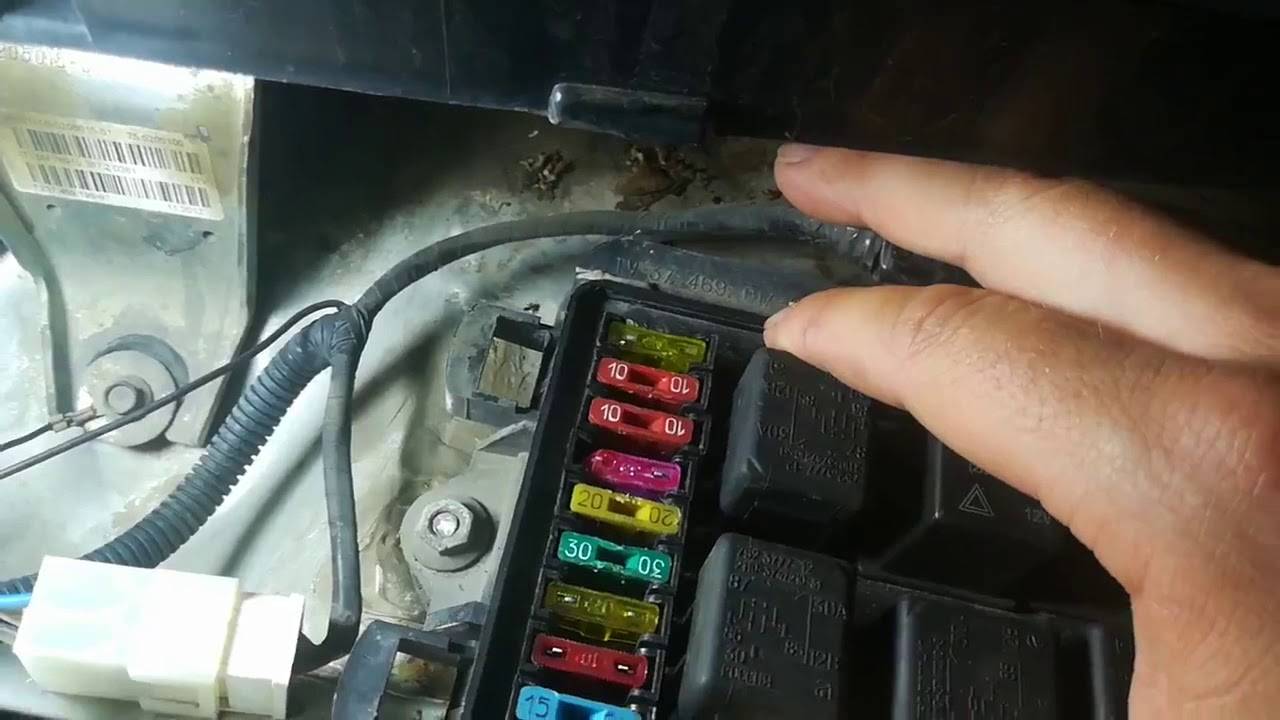

Проверяем и при необходимости меняем предохранители

Второй, находится под торпедой, со стороны пассажира. Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Нужно обязательно найти причину обрыва, так как в ближайшее время новый снова перегорит

Проверка датчика включения вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора. Сделать это не сложно

Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике

Проверяем датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом. Для этого понадобится ёмкость с антифризом или тосолом, термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.

Полезно! Перед установкой желательно проверить работоспособность купленного датчика таким-же способом.

Видео о проверке датчика включения вентилятора системы охлаждения

Итоговая проверка

Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.

carfrance.ru

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

  • устройство не включается вообще;
  • электродвигатель запускается, но работает постоянно;
  • вентилятор начинает работать слишком рано, или слишком поздно;
  • при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи

К таким поломкам относятся:

  • выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
  • неисправность датчика;
  • обрыв в электрической цепи;
  • перегорание предохранителя;
  • поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

  • замыкание в электрической цепи вентилятора;
  • выход из строя датчика;
  • заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Как проверить предохранитель и реле

Итак, на «приборке» появился характерный значок, говорящий о перегреве внутренностей автомобиля. В этом случае необходима диагностика, т.к. поломка реле – простейшая из неисправностей.

Главный признак поломки – это плавно повышающаяся температура двигателя, которая не спадает. Если это произошло – срочно глушите двигатель. До гаража придется передвигаться медленно, чтобы мотор не задымился.

Оно работает от тех же 12 вольт, поэтому проблем не возникнет. Если мотор вентилятора запустился – значит проблема в чем-то другом. Если движений не замечено – необходима замена.

Сразу можно проверить и предохранитель на реле. Он также отвечает за клаксон, поэтому если машина не «бибикает», значит он тоже сгорел. В этом случае также необходима замена.

Здесь стоит знать, что и реле, и предохранитель охлаждения на инжекторе ВАЗ 2114 перегорают по отдельности. Поэтому вначале стоит проверить предохранительный блок.

  1. Проверить контакты 85/86/30. В некоторых случаях, если они не размыкаются, может страдать 87 контакт контроля вентилятора. Проверяются они обычной прозвонкой. Если в выключенном состоянии они прозваниваются – замените реле.
  2. Прочистить колодку жгута. Из-за кратковременного превышения по току контакты могут оплавляться или покрываться нагаром. В этом случае ток не может передвигаться между реле и вентилятором, что препятствует работе охлаждения. Для начала, колодку можно прочистить с помощью жесткой щетки и спирта/растворителя.

Также не стоит забывать, что в автомобиле, в зависимости от ревизии, может быть 2 реле управления вентилятором, как на картинке. В этом случае его также необходимо проверить вышеописанными способами.

Проверка датчика

Во время движения на высокой скорости охлаждение двигателя происходит естественным путем. В жаркую погоду и на малых скоростях возможно перегревание мотора. Увеличение показателя температуры не приборной панели может быть свидетельством того, что датчик вышел из строя. Устройство вступает в работу при достижении температуры ОЖ высоких значений.

Для его диагностики совершенно необязательно отправляться на станцию техобслуживания. Достаточно вооружиться подручным инструментом и проделать следующую работу:

  • Проверить на работоспособность предохранитель, если он вышел из строя, то необходимо установить новый экземпляр;
  • Замкнуть контакты механизма, если вентилятор начнет работать, то вероятней всего датчик включения нуждается в замене;
  • Проверить проводку, которая в большинстве случаев является причиной отсутствия питания и пробоев на массу.

Существует также альтернативный способ проверки работоспособности механизма с использованием мультиметра. Для этого необходима ёмкость с жидкостью и источник тепла. Первым делом требуется отсоединить все электрические разъёмы датчика и выкрутить механизм ключом. Предварительно следует слить антифриз и проделывать работу на холодный двигатель. Принцип проверки исправности ДВВ схож с проверкой термостата.

https://youtube.com/watch?v=FQ79qkRlLGs

Клеммы мультиметра присоединяются к контактам термовыключателя и устройство переводится в режим работы «прозвон». Датчик вентилятора помещается в емкость с водой частью с резьбой. После чего включается источник тепла и нагревается вода. Температурный диапазон включения механизма, как правило, отображен на корпусе устройства. Зачастую это температура от 85 до 92 градусов. Когда вода будет нагрета до этих значений, датчик должен издать свойственный его включению звук. Если ничего не произошло, то следует заменить вышедший из строя механизм.

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

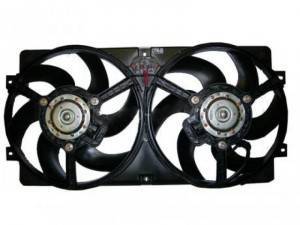

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

Нивовский нагнетающий радиатор 21214-1300024-43 (ставится перед радиатором)

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Нивовский всасывающий радиатор (ставится после радиатора)

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107

Комментарии 33

Все коротко и ясно, очень помогла статья, Спасибо…

Сделал все так же как описано выше, но почему то вентилятор не срабатывает(

Вопросик такой, сегодня распаял новый блок так как показано, все работает нормально кроме одного, когда натягиваю ручник, срабатывает реле лампочки на контрольной панели и реле вентилятора включается самопроизвольно, работает в такт реле ручного тормоза, ручник опускаю концевик разрывает цепь и все нормально, подскажите что может быть? может диод от ручника пробитый? просто не успел проверить, да и к стати завтра этим займусь а какой там диод стоит?

Подниму-ка старую тему и вот что спрошу. А если машина переделана на инжектор, блоки можно просто переставить или паять новый блок тоже придется? У меня управляющий провод на вентилятор от мозга идет.

Просто переставь. Старый и новый блоки ничем не отличаются, кроме как описанным выше. Если провод на вентилятор идёт от мозгов то можно не паять.

Спасибо за помощь.

Спасибо большое, вчера пол ночи пытался понять почему не хочет работать, проводка вся новая, монтажный новый (стояли две перемычки) ставишь реле и толку ноль не работает, подавал посторонний плюс сразу начинает работать, догадывался что дело в монтажном блоке .

в смысле старого образца… больше 16а не бывают да?

ты о круглых предохранителях спрашиваешь, то у них есть 8А и 16А

подскажите! какой ампераж на круглых предохранителях?точнее от скольки до скольки…

В смысле на круглых? Для предохранителей старого образца 8-16, для нового вроде 10-20

а как насчет провода на трамблер, его ведь на карбе нетю.

поскольку карбы у меня без всяких эпхх то мне отсутствующие провода без надобности по сутипроводка инжектора и мозгов объеденена с основной одним проводом так что она откинута

Подскажите кто знает что делать то надо и как быть.

Немного непонятно, у тебя на трамблёр не подаётся или вообще зажигание целиком?

у меня Бсз там только один провод на + и один на тахометр их в инжекторной проводке нетно проблема не только в этом. у меня даже втягивающий не двигается и стартер не крутит

Нет, поэтому тут и писал=))Сегодня все переглядел и пришел к выводу, что легче всего кинуть провод с фишки от провода с замка и на него поставить релешку или делать перемычку наподбие как у тебя. так как там + га.но полное=(

У меня и без этого прибор показывает что напряжение есть, но релюха не срабатывает. Сам блок предохранителей прозванивал, все в порядке (выводы как на старом такие же и тут) вроде как работать должен. + ко всему была просадка напряжения когда был подключен датчик давления масла. Кто-нибудь сталкивался с таким?

Проверь работает ли датчик температуры охлаждающей жидкости

Забыл написать: датчик отключен, замкнуто напрямую.Как вариант рассматриваю, что действительно нужно прозвонить весь блок(хотя блок новый) мб просадка напряжения и причина нехватки тока для срабатывания реле кроется в отсутствии достаточного питания, и нужна будет переделка. И как вариант плохой контакт на замке!

Я не понял, у тебя инжектор? Или ты просто сделал чтоб вентилятор включался при включении зажигания?

Карбюратор, в общем поменял блок предохранителей, возникла проблема с вентилятором, поэтому для работы я просто клемы на датчике замкнул напрямую.

И что проблема решилась?

Ясно.Значит будем делать)

Она мне по требуется, так как электрика не моё)))ахаха

а если просто реле воткнуть за место перемычек на вентилятор?

Тут от блока зависит, есть блоки под карбюраторные моторы, там всё распаяно и работать будет(хотя в таких блоках уже изначально реле стоит), а если инжекторный блок то смысла нет.

У меня карб стоит, а блок такой сегодня купил. Потому что у меня стоит блок нового образца фишка оплавилась на вентилятор и замыкает электрик сказал блок менять, вот я и купил! получается мне такой не покатит другой брать надо, а за этот деньги вернуть?

Такой покатит если сделаешь то, что я в этой статье написал. А по поводу блока нового образца для карбюраторов, то в магазинах я таких не встречал, не уверен что их ещё производят.

Замена со сливом тосола

Обнаружив неправильное срабатывание устройства либо его полную неработоспособность, требуется произвести его замену на новое. Для выполнения демонтажа необходимо следовать инструкции:

  1. Если двигатель горячий, необходимо дать ему остыть;
  2. Обесточить «массу» авто путем отсоединения минусовой клеммы аккумулятора;
  3. Снять крышку расширительного бачка;
  4. Вынуть пробку радиатора;
  5. Для предотвращения загрязнения требуется подставить емкость под сливное отверс тие;
  6. Слить тосол из радиатора. Из блока цилиндров сливать антифриз нет необходимости. Для откручивания сливной заглушки достаточно усилия руки, поэтому инструменты не понадобятся;
  7. Когда жидкость перестанет вытекать следует вернуть пробку на место, чтобы избежать ее потери;
  8. Снять клемму с проводами;
  9. Гаечным ключом аккуратно отвернуть датчик.

Демонтаж датчика

Для установки нового датчика необходимо:

  1. Проверить состояние медной уплотнительной шайбы. В большинстве случаев она потребует замену на новую. Использование старой прокладки чревато подтеками тосола;
  2. Ввернуть новый датчик, следя за ровностью прилегания уплотнительной шайбы;
  3. Подключить клеммы с проводами;
  4. Залить в расширительный бачок антифриз. В случае если слитый тосол хорошего качества, то можно вернуть его. В противном случае необходимо использовать свежую жидкость;
  5. Для устранения воздушных пробок в системе охлаждения требуется провести ее продувку;
  6. Вернуть на место пробку радиатора;
  7. Закрыть расширительный бачок;
  8. Подсоединить минусовую клемму аккумуляторной батареи;
  9. Прогреть мотор до срабатывания датчика.

Если после указанных действий вентилятор не включается при достижении требуемой температуры, необходимо продолжить поиск неисправности в других возможных местах. Прежде чем продолжать поиск поломки желательно считать лог ошибки с ЭБУ при помощи диагностического сканера.

Проверяем электродвигатель

Если не работает вентилятор охлаждения, первым делом необходимо проверить его привод (электромотор). Сделать это просто. Достаточно взять два провода, подключить их к вентилятору и запитать напрямую от аккумулятора. Если он запустился, значит, проблема не в нем. Ее нужно искать дальше. Параллельно можно проверить и контакты в разъеме электродвигателя. Иногда случается, что проблема находится именно в них. Попадание грязи и пыли, а также окисление металлических поверхностей могут стать причиной нарушения контакта.

Если электродвигатель не включился после подключения к аккумулятору, скорее всего, сломался именно он. Причиной этому могут быть:

  • износившиеся щетки;
  • разрушение коллектора;
  • замыкание обмоток ротора или якоря.

В первом случае достаточно заменить щетки новыми, и электродвигатель вентилятора снова будет работать, как новый. В случае с разрушением коллектора или замыканием обмоток ремонт может не помочь.

Как проверить датчик включения вентилятора?

Датчик включения можно проверить, не снимая его с автомобиля, или в демонтированном виде. Проверка не снятого устройства позволяет проконтролировать исправность девайса, а диапазон температуры срабатывания можно проверить, только демонтировав изделие с автомобиля.

Проверка снятого датчика:

  1. Подготовить емкость, термометр и мультиметр. Мультиметр устанавливается в режим омметра.
  2. Поместить датчик в воду, нагреть ее до требуемой температуры. При невысокой температуре сопротивление датчика показывается, как бесконечное.
  3. Дождаться момента резкого уменьшения сопротивления. Проверить температуру включения датчика.
  4. Постепенно охлаждая воду, определить температуру размыкания контактов.
  5. Сравнить полученные данные с паспортными значениями.

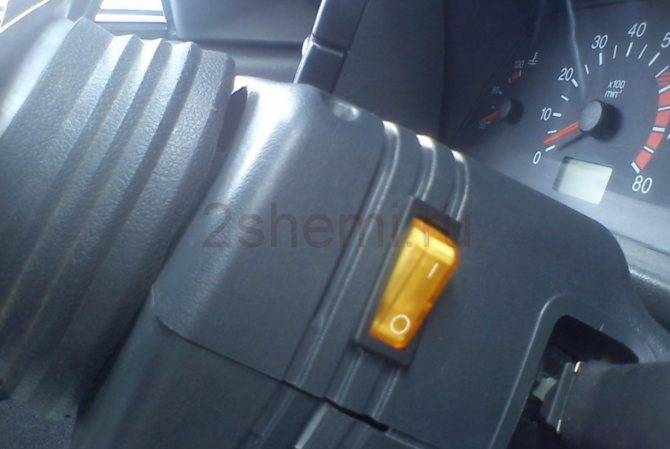

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.


Не каждый электродвигатель вентилятора можно разобрать

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

  • корпуса;
  • четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
  • якоря с обмоткой и коллектором;
  • щёткодержателя со щётками;
  • шарикового подшипника;
  • опорной втулки;
  • задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.


МЭ-272 имеет разборную конструкцию

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Таблица: основные технические характеристики электродвигателя МЭ-272

ХарактеристикиПоказатели
Номинальное напряжение, В12
Номинальная частота вращения, об/мин2500
Максимальный ток, А14

Устройство датчика радиатора

Что касается устройства, конструктивно это закрытый латунный или бронзовый корпус с чувствительным элементом внутри. Снаружи имеется резьба, а также электрический разъем. Корпус вкручивается в радиатор через уплотнительное кольцо в том месте, куда поступает горячая жидкость (в области патрубка от блока силового агрегата).

Датчик находится в прямом контакте с охлаждающей жидкостью. Некоторые системы имеют сразу два датчика (вход и выход радиатора) для более точного и гибкого управления охлаждением.

Датчики имеют резьбу М22х1.5, а также шестигранник под ключ 29 мм. При этом есть и другие варианты, где резьба меньше, М14 или М16. Что касается электроразъема, такой разъем стоит сзади датчика, при этом также есть датчики, где разъем вынесен отдельно на кабель.

Замена датчика температуры

Как делается ? Сейчас узнаем, что для этого нужно из инструмента, и в какой последовательности осуществлять работу.

Инструмент

Вот список необходимого инструмента для работы:

  • Ключ на 30
  • Ключ на 10
  • Емкость для тосола
  • Лейка

Вот и все. Теперь можно менять датчик.

Обычная замена

Сейчас рассмотрим, как правильно делать замену датчика вентилятора. Схема подходит для ВАЗ 2107, ВАЗ 2110 и для других автомобилей с электрическим вентилятором охлаждения.

Итак:

  • Итак, загнали машину на яму, подождали, пока она остыла и приступаем к работе.
  • Отключите клемму «минус» с аккумулятора при помощи ключа на 10.
  • Далее следует открыть пробку заливной горловины расширительного бачка системы охлаждения.
  • Подставьте под автомобиль тару для тосола. Подставлять ее следует под место пробки слива на радиаторе охлаждения.
  • На радиаторе открутите рукой пробку слива тосола.
  • Поймайте емкостью струю тосола и подождите, пока он стечет в емкость.
  • Далее следует закрутить обратно пробку слива тосола радиатора.
  • Теперь нам понадобится ключ на 30. Им мы выкручиваем датчик включения вентилятора и изымаем его из .

  • Почистите посадочное место датчика вентилятора при помощи ножа или просто ветоши.
  • Закрутите новый датчик радиатора в радиатор и затяните ключом на 30.
  • Подключите два провода к датчику.
  • Далее следует залить обратно тосол в систему охлаждения. В основном это делается через расширительный бачок, но на старых вариантах радиатора – прямо в радиатор.
  • Уберите завоздушенность из системы охлаждения. Для этого проверьте верхний патрубок охлаждения на наличие воздуха. При необходимости сдавите его несколько раз рукой.
  • Открутите обратку. Заткните штуцер под обратку пальцем, прижмитесь лицом к горловине расширительного бачка и дуйте воздух в него.
  • Тем самым создается давление, и воздух из системы охлаждения выходит в расширительный бачок. При необходимости доливайте тосол.
  • Когда из шланга обратного потока охлаждающей жидкости польется тосол, значит система охлаждения без воздуха.
  • Подключите обратку. Подключите клемму аккумулятора.
  • Заведите автомобиль и немного прогрейте.
  • Подождите несколько минут, пока включится вентилятор охлаждения, а затем выключится – значит все работает правильно.
  • На этом этапе завершается замена датчика вентилятора.

Быстрая замена

Есть другой вариант более быстрой замены датчика радиатора, о котором ниже:

  • Итак, отключите минусовую клемму с аккумуляторной батареи.
  • Следующим шагом отсоедините провода от датчика радиатора.
  • Ключом на 30 открутите датчик включения вентилятора, но не полностью – оставьте примерно пару оборотов.
  • В одну руку возьмите новый датчик с медной шайбой (обязательно!), а другой будете выкручивать старый датчик.

  • Выкрутите датчик одной рукой, а другой быстро начните вкручивать новый.
  • Затяните датчик ключом на 30 и подключите к нему два провода.
  • Подключите клемму аккумулятора.
  • Таким образом, вытечет совсем немного тосола, а время значительно экономится.
  • Долейте необходимое количество тосола в расширительный бачок системы охлаждения.
  • Заведите автомобиль, прогрейте несколько минут на средних оборотах.
  • Грейте до тех пор, пока не откроется термостат (низ станет теплым) и не включится вентилятор охлаждения.
  • Дождитесь выключения вентилятора и можно глушить автомобиль.

Ну вот и все – замена датчика включения вентилятора завершена и можно отправляться в путь. Если вам не до конца все понятно, просмотрите видео.

На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий вентилятор охлаждения. Миг его подключения никак прозевать нельзя. Усиливается вибрация кузова, из – под капота доносится гул, в том случае, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогреве заднего стекла) – тогда стрелка нагрузки на сеть питания начинает сползать в красную зону.

И даже, (при плохой регулировке карбюратора) может начать подгорать лампочка аварийного давления масла. Схема охлаждения ВАЗ 2107 такова, что вентилятор при нормальных условиях включается не сразу, а только по достижении определенной температуры в системе. Для определения этого «удобного температурного момента» существует датчик, или контроллер включения\выключения вентилятора.

Местонахождение контроллера на радиаторе не случайно: ведь вначале нагревается «малый круг» тосола, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура повышается выше, чем 92 С°, срабатывает датчик включения вентилятора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
