Диагностический разъем Рено
Все современные диагностические адаптеры имеют разъем стандарта OBD 2 и не нуждаются в переходниках, в случае если на Вашем автомобили Рено установлен 12-ти пиновый диагностический разъем, то Вам может пригодится соответствующий переходник Рено с 12 пин на OBD 2.
Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.
На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.
Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.
Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:
Вывод Назначение
1 K-линия диагностики АКПП автомобиля (AD4)
2 Масса
6 Питание +12В
7 K-линия диагностики АКПП автомобиля (M)
8 L-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)
9 K-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)
10 L-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)
11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag
На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.

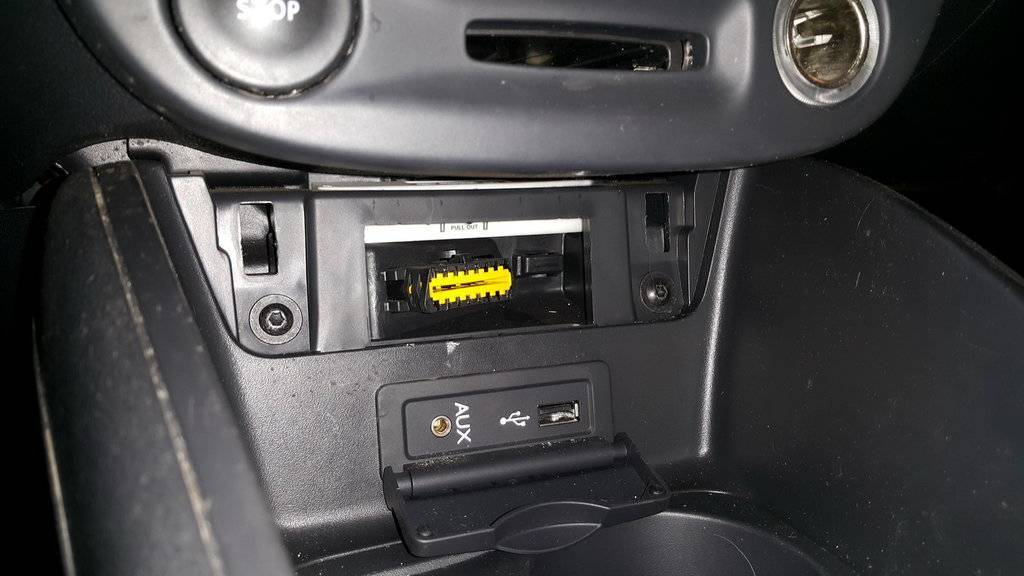

Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)
в ногах у переднего пассажира (Renault Avantime)

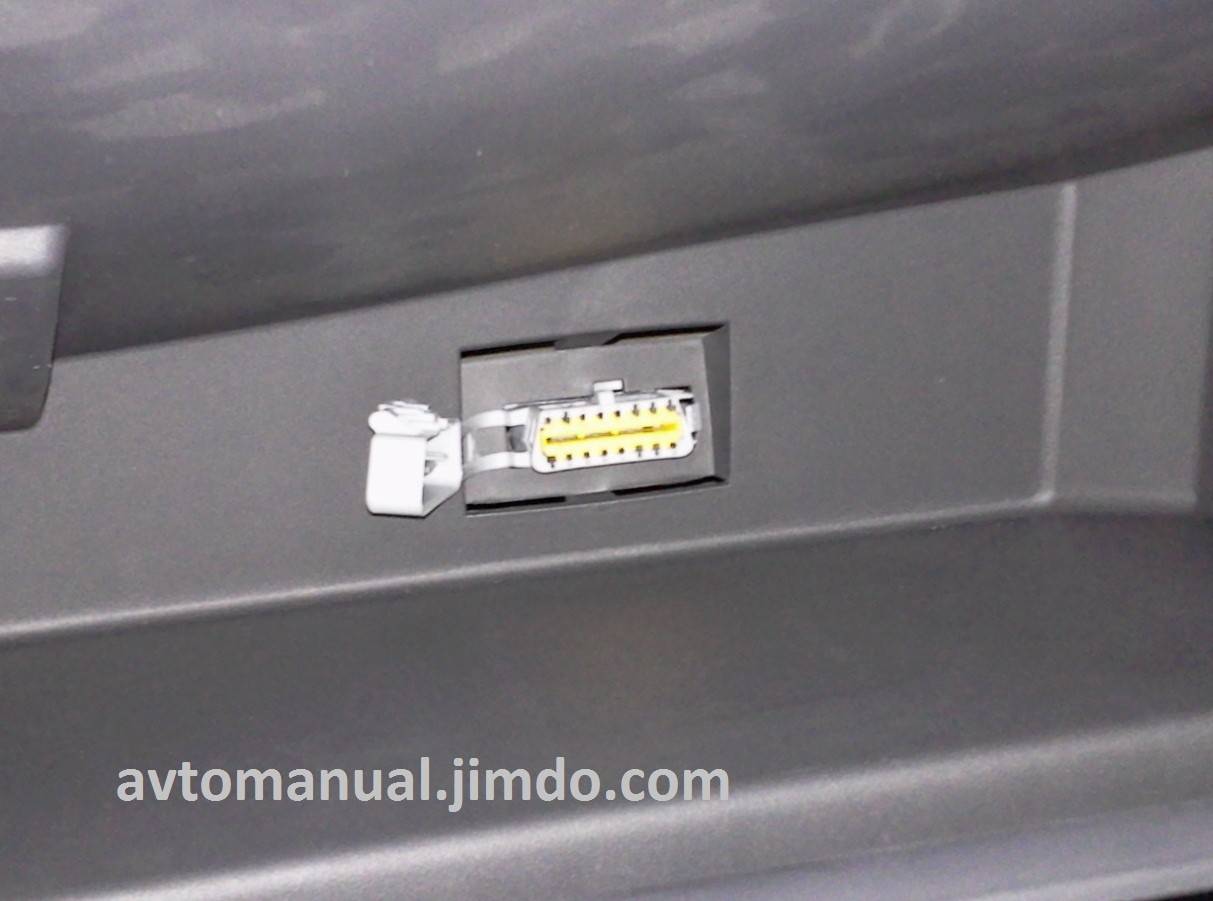

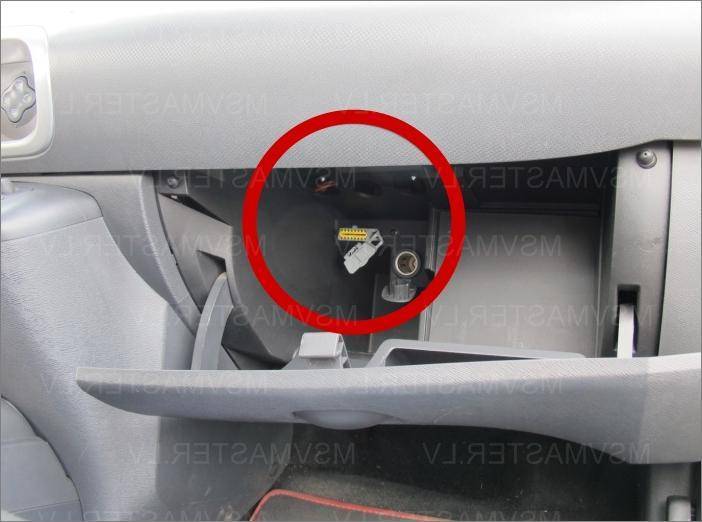

либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру на Рено Логан) за пластиковой крышкой
Распиновка диагностического разъема стандарта OBD 2
Вывод Назначение
2 J1850 Шина+
4 Заземление кузова автомобиля
5 Сигнальное заземление автомобиля
6 Линия CAN-High, J-2284
7 К-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)
10 J1850 Шина-
14 Линия CAN-Low, J-2284
15 L-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)
16 Питание +12В от АКБ автомобиля
Мой Duster
Проверка технического состояния тормозной системы. Заметил на просторах интернета интересную статью про самодиагностику. Тип разъема № 1 — 12-ти контактный прямоугольный разъем. Новый Renault Duster 2021 — основные новшества и отличия от машины предыдущего поколения. KL-line адаптер для диагностической программы DDT2000.
1. на сайте рено зашел в конфигуратор Дастер, там получается что дизель нельзя с кожанным салоном заказать?
Следите за самыми важными новостями региона в ленте друзей.
История модели и краткое описание Рено Дастер. Так же маловероятно удастся определить неисправности и дефекты, из-за которых произошли сбои в работе автомобиля. Почему стоит сделать диагностику Renault Duster у нас? цена диагностику Рено Дастер одни из самых низких, учитывая качество работы наши сотрудники обучены для осуществления диагностики Renault Duster Duster. Главная Автомобили — Рено Renault Dacia Duster 2011 года с двигателями с двигателями 1,6; 2,0; 1,5 dCi. Павел # 15 марта 2021 в 11:07 0. диагностика бортового компьютера на рено дастер 2015 г. Ошибки читает, сбрасывает, проверял на Дастере и Солярисе. После выполнения диагностики всех систем французского паркетника осуществляется замена неисправных узлов и деталей, а если это возможно, то ремонт Дастер. Диагностический сканер: Штат-ДСТ-2 (оригинальный протокол диагностики двигателя). В этом сюжете делюсь опытом по подключению и использованию диагностического адаптера ELM 327 mini в РЕНО ДАСТЕР 2015 Privilege 2.0 4×4 MКП6 дорестайл двигатель F4R.
В этой модели поддерживаются все протоколы OBD2 и обеспечена совместимость с множеством новых моделей автомашин.
Сеть автосервисов Хороший — диагностика Renault Duster в Москве.
Для определения многих неисправностей автомобиля не требуются специальные диагностические приборы. Штат DST-mini (оригинальный протокол диагностики двигателя + диагностика других электронных блоков). Это датчик, который ведет к типа к нопке под сидухой, если есть давление и ремень не пристегнут — она пищит. В этом случае может помочь система самодиагностики автомобиля. Диагностика Рено Дастер в Санкт-Петербурге.
Следите за самыми важными новостями региона в ленте друзей.
Диагностика – не панацея для вашего авто
Двигатель современного транспортного средства оборудован бортовым компьютером, который способен еще на ранней стадии выявит неисправность в датчике или целой системе. Если ошибка незначительная, то советуем вам избавиться от мерцающего «Check», т.к. при возникновении новых неполадок в Логане, горящая лампочка уже не привлечет вашего внимания. Часто водители говорят, что съездили в сервисный центр, выложили тысячу рублей и со спокойной совестью уехали. Большинство «спецов» даже не утруждаются сообщить причины загорания чека или же пользуются стандартными для всех фразами «Плохое качество топлива – съездите на другую заправку». На горе- СТО будьте готовы обновить датчики на авто, но как показывает практика, от загорания ошибки в дальнейшем это вас не спасет, неисправность же никуда не делась.
Сбросить ошибку легко и самому. Для обнуления памяти бортового компьютера снимите клемму с аккумуляторной батареи на пару секунд. Но чек будет доставать вас и дальше, если вы не починили неисправность в авто, поэтому обязательно пройдите диагностику. Renault Logan, старше 2000 года выпуска, оснащен диагностическим разъемом ОВD2, который понадобиться для этой процедуры.
Тестовые входы Меган OBD II
OBD II являются так называемыми тестовыми разъемами в автомобиле Рено Меган 2 и других версий модели. Следует учитывать тот факт, что в моделях Меган выпускаемого разного поколения эти самые разъемы расположены в разных местах, но есть одно но, всегда они находятся исключительно под панелью приборов. Разъемы в машинах разных поколений данной марки отличаются набором определенных функций, который доступен, а вот принцип работы одинаков везде.
Автовладельцы с небольшим опытом, мало знают что такое OBD II, расшифровать это можно как стандартизированный вход. Разыскиваемый нами список входов и соответственно внешний вид разъема официально определяется регулирующим стандартом именннуемым SAE J1979. Как итог их применяют на автомобилях разнообразных марок. А вот программное обеспечение и необходимые адаптеры могут производить сторонние сертифицированные производители. Однако, более современные авто могут поддерживать другой стандарт — SAE J2190.
Регламентируется, что производители не имеют права использовать все без исключения коды SAE J1979, но могут легко расширять функциональный список и добавлять свои собственные коды. Следовательно в конкретном случае, рассматривая автомобиль Рено Меган 2, нельзя использовать общее описание стандарта, а необходимо использовать ремонтную информацию данной модели.
Стандартом предписано использовать работу PIDs в 10 режимов. Сюда включено считывание необходимой информации с соответствующими кодами о имеющихся неисправностях, параметров работы всей системы, удаление данных, кодов всех неисправностей для определенной марки, считывание результата проведенных тестов датчиками и так далее. Итак, если вы имеет возможность подключиться к бортовому компьютеру машины через ноутбук и специализированный адаптер, тогда можно без какого-либо труда провести самодиагностику. Это позволит вам не обращаться к специалистам автосервисов. Однако потребуется знать где находится специализированный диагностический разъем.
Руководство по эксплуатации Renault Megane 3
Официальное руководство по эксплуатации, устройству и техническому обслуживанию автомобилей Renault Megane 3, выдается каждому покупателю автомобиля, вместе с основными документами.
В руководстве описана конструкция автомобиля, информация по правильной эксплуатации, как автомобиля в целом, так и его узлов.
Настоящее руководство по эксплуатации и обслуживанию автомобиля содержит информацию, которая позволит Вам: – ознакомиться с автомобилем, правильно его эксплуатировать и максимально использовать его возможности. – поддерживать его оптимальную работу посредством простого, но четкого соблюдения советов по техобслуживанию.
– быстро устранить мелкие неисправности, не требующие вмешательства специалиста.
То небольшое время, которое Вы потратите на чтение данного руководства, с лихвой окупится приобретенными сведениями, а также знаниями функциональных возможностей и технических новшеств, которые использованы в конструкции Вашего автомобиля.
Глава 1. Знакомство с автомобилем Карты RENAULT: общие сведения, использование, режим полной блокировки Открытие и закрытие дверей Автоматическое запирание открывающихся элементов кузова при движении Подголовники / Сиденья Сиденья Ремни безопасности Система пассивной безопасности: а.
выключение, включение подушки безопасности переднего пассажира Рулевое колесо Усилитель рулевого управления Место водителя Контрольно-измерительные приборы а. сигнальные лампы б. бортовой компьютер в.
меню индивидуальных настроек автомобиля Показания времени и температуры наружного воздуха Зеркала заднего вида Звуковая и световая сигнализация Приборы наружного освещения и сигнализации Регулировка света фар Стеклоочистители, стеклоомыватели Топливный бак (заправка топливом)
Идентификационная маркировка
Глава 2.
Вождение автомобиля (рекомендации по экономичной и экологически безопасной эксплуатации автомобиля) Обкатка автомобиля Запуск, остановка двигателя Функция Stop and Start Особенности автомобилей с бензиновым двигателем Особенности автомобилей с дизельным двигателем Рычаг коробки передач Стояночный тормоз Электрический стояночный тормоз Рекомендации: снижение токсичности отработавших газов и экономия топлива Охрана окружающей среды Система контроля давления в шинах Системы коррекции и помощи при вождении Сигнал пересечения линии дорожной разметки Система ограничения скорости Система поддержания скорости Система помощи при парковке Камера заднего вида
Автоматическая коробка передач
Глава 3: Комфорт Вентиляционные решетки Кондиционер с ручным управлением Автоматическая система кондиционирования воздуха Система кондиционирования воздуха: информация и советы по эксплуатации Электрические стеклоподъемники, люк крыши с электроприводом Механические стеклоподъемники Освещение салона Солнцезащитный козырек Вещевые отделения, оборудование салона Розетка питания дополнительного оборудования Пепельница. Прикуриватель Заднее многоместное сиденье Багажное отделение Задняя вещевая полка Полка багажного отделения: автомобили с кузовом «универсал» Вещевые ящики, оборудование багажного отделения Перевозка грузов: ф. в багажнике б. тягово-сцепное устройство Разделительная багажная сетка Поперечины багажника крыши
Мультимедийное оборудование
Глава 4. Уход за автомобилем Капот Уровень масла в двигателе: а. общие сведения б. долив масла, заправка Замена масла в двигателе Уровни эксплуатационных жидкостей а. охлаждающая жидкость б. тормозная жидкость в. бачок стеклоомывателя/омывателя фар Фильтры Давление воздуха в шинах Аккумуляторная батарея Уход за кузовом автомобиля
Уход за салоном автомобиля
Глава 5. Практические советы Прокол шины Запасное колесо Комплект для накачивания шин Набор инструментов (колесный ключ/домкрат и т. д.
) Декоративный колесный колпак Замена колеса Шины (условия безопасности при эксплуатации шин, колес, зимняя эксплуатация) Фары (замена ламп) Задние Освещение салона (замена ламп) Плавкие предохранители Аккумуляторная батарея Карта RENAULT: элемент питания Место под установку автомагнитолы Дополнительное оборудование Щетки стеклоочистителей Буксировка при неисправности
Нарушения работы
Глава 6. Технические характеристики Идентификационные таблички автомобиля Идентификационные таблички двигателя Габариты автомобиля Характеристики двигателей Характеристики массы Масса буксируемого прицепа Запасные части и ремонтные работы Подтверждающие документы технического обслуживания
Проверка антикоррозионного покрытия

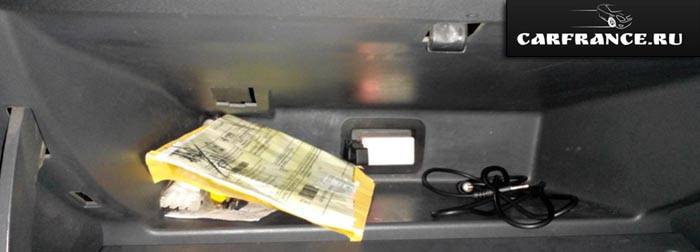

Где находится диагностический разъем Рено Дастер

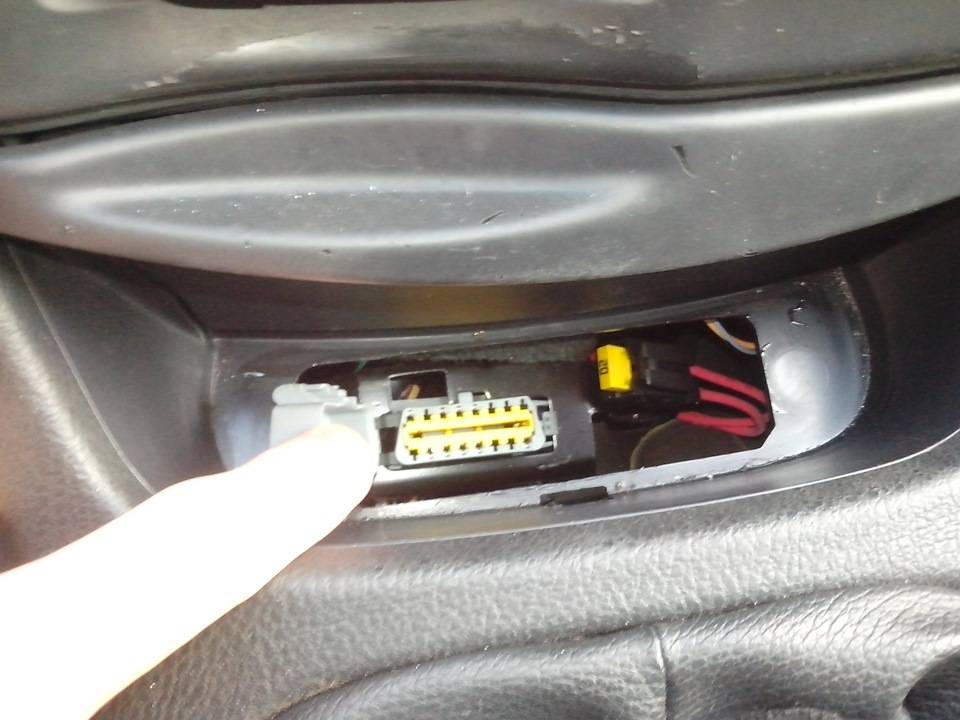

Снятие декоративной заглушки с диагностического разъёма Если разъёма диагностики в бардачке нет Такое может быть, когда в бардачке у Вас пустое посадочное место.
Где находится диагностический разъем Рено Дастер
Значит разъём перепрятали, или отрезали вовсе. Делается это в противоугонных целях. Процессоры, устанавливаемые на Рено Дастер, позволяют самостоятельно выполнять данную процедуру. Для этого необходимо сначала войти в специальный режим.
Последний подключается в следующем порядке: Нажать на кнопку обнуления пробега за последние сутки, расположенную на приборной панели. Запустить мотор. Как только стрелки на панели начнут двигаться, отпустить кнопку сброса.
В режиме самодиагностики на экране на приборной панели Рено Дастер появится числовая последовательность индекс системы. С помощью кнопки сброса суточного пробега можно переключить режим предоставления информации. После второго нажатия запустится режим тестирования элементов дисплея и индикаторов приборной панели. После следующего нажатия выводятся сведения о мгновенном расходе горючем.
Зажать кнопку, которая находится на приборной доске и отвечает за суточный пробег автомобиля. Удерживая кнопку, запустите двигатель. После этого авто уведомит вас о том, что на бортовом компьютере запущена самодиагностика.
Суточный пробег можно не держать после. Заметить, что проверка работает, легко.

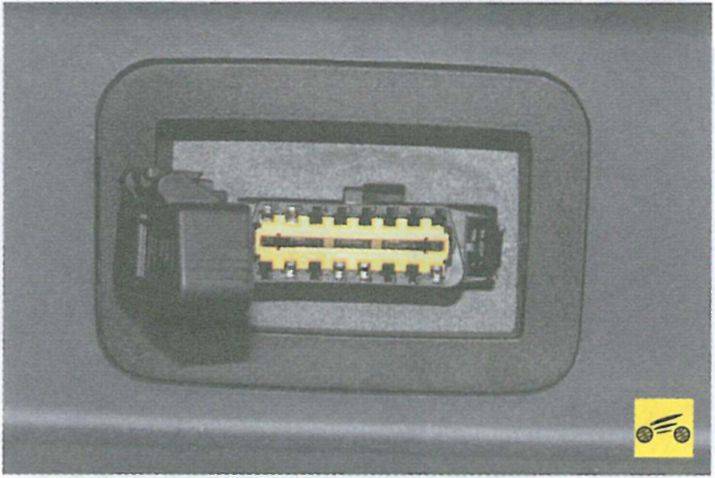

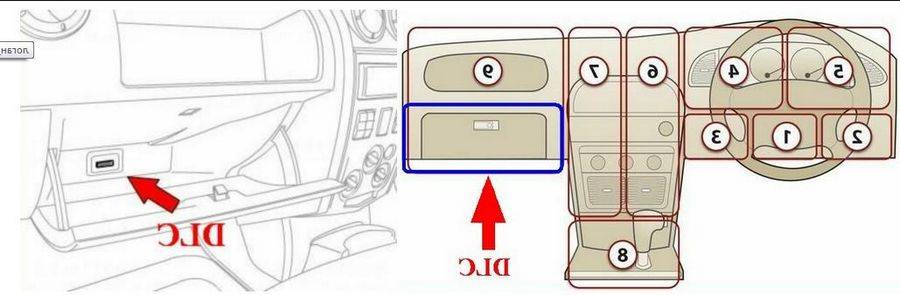

Расположение колодки диагностического разъема Рено Дастер
Обратите внимание на стрелки тахометра и других датчиков: Внимательно следите за экраном, которых находится на приборной доске, на нем должно появиться несколько табло, чтобы управлять информацией. Рено дастер разъем диагностики где находится будет снова нажать на кнопку суточного пробега, это позволит выбирать разные режимы, переходить из одного в
Первым появится индекс бортовой цифровой системы, после этого можно будет открыть режим, позволяющий проверять индикаторы, начинается проверка с объема расхода топлива, после этого можно посмотреть средний расход, проверить работают ли датчики.
Если в каком-то узле будет обнаружена неисправность, система выдаст эту ошибку. Например, можно увидеть уровень масла в моторе, узнать температуру антифриза благодаря проверке датчиков, за это отвечающих.
Рено Дастер: Для этого понадобится адаптер, к которому можно подключить ноутбук: Поэтому для установки целого комплекса защит, помимо дилерских, я поехал в петербургскую компанию Team Service, которая профессионально занимается авторской защитой от угона. В комплекс входила и защита диагностического разъёма, о которой и будет идти речь в данном посте.
Скажу честно: Но это оказалось не. Нажимая на клавишу сброса суточного пробега, вы сможете перейти из одного режима в. Сначала будет показан индекс бортовой цифровой системы, потом появится режим проверки сигнальных индикаторов, затем выведутся данные об объеме горючего в баке.
После этого вы сможете узнать о мгновенном расходе топлива, а при последующем нажатии будет выведена информация о неисправностях датчиков. В частности, речь идет о контроллерах уровня моторной жидкости в двигателе, горючего в баке, а также температуры антифриза. Производитель Рено рекомендует использовать такие приборы для проверки: Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто.
Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей. Последовательность проведения тестирования своими руками выглядит так: К разъему подключается купленное оборудование либо ноутбук через соответствующий адаптер.
Как сказано выше, на компьютере должна быть установлена программа для проверки.
20 posts in this topic
То есть нужно внести изменения в пины в самом гнезде. При изменении пинов также нужно учитывать, что придется переделать пины и на диагностическом адаптере, если в будущем вы планируете производить проверку работоспособности агрегатов авто автор видео — канал Прямые Руки. Инструкция по выполнению диагностики самостоятельно Проверка работоспособности основных автомобильных систем может быть произведена двумя способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.
Сначала в замок устанавливается ключ.
Затем на приборке следует зажать кнопку сброса дневного пробега. Одновременно с этим осуществляется запуск мотора. Затем, когда активируется функция самотестирования, кнопку можно отпустить.
О том, что проверка начата, вы сможете узнать по прерывистому и быстрому передвижению стрелок на датчиках — тахометре, спидометра, температуры двигателя, а также объема топлива в баке.
диагностический разъем автомобиля
После этого на экране приборки появится информация в виде нескольких информационных табло. Нажимая на клавишу сброса суточного пробега, вы сможете перейти из одного режима в другой. Сначала будет показан индекс бортовой цифровой системы, потом появится режим проверки сигнальных индикаторов, затем выведутся данные об объеме горючего в баке. После этого вы сможете узнать о мгновенном расходе топлива, а при последующем нажатии будет выведена информация о неисправностях датчиков.
Create an account or sign in to comment
В частности, речь идет о контроллерах уровня моторной жидкости в двигателе, горючего в баке, а также температуры антифриза. Производитель Рено рекомендует использовать такие приборы для проверки: Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто.
Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей.

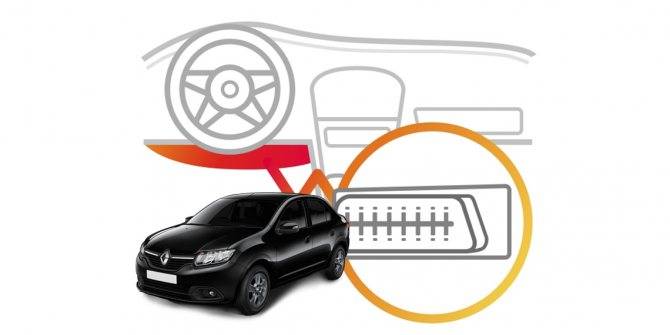

Обычно, разъём OBD2 закрыт пластиковой заглушкой и, что бы его открыть, заглушку нужно потянуть на себя. К тому же, даже простая диагностика, без ремонтных работ, совсем не бесплатная процедура.
Наверное, многие владельцы Рено Логан знают, что диагностику причин свечения лампы «Chek Engine» легко можно провести самостоятельно. Для этого можно купить недорогую и доступную разновидность диагностического оборудования- автомобильный сканер OBD2 ELM фото.
Obd2 сканер — необходимая вещь для каждого владельца не нового Рено Логан, он поможет понять что неисправно, сбросить ошибку и сэкономить деньги на те же примитивные операции в сервисе, застрахует от «развода» на ремонт.
В теории, все они должны иметь одинаковые возможности в части диагностики.
Но все ли адаптеры одинаково хорошо работают с Рено Логан? Нет, к сожалению, не все! Проблема в том, что заполонившие наш рынок китайские сканеры далеко не одинаковы, и отличаются как конструктивным исполнением, так и поддерживаемыми протоколами. То есть, имея одинаковые корпуса, они при этом могут иметь разную аппаратную начинку.
При этом, на рынке нередка манипуляция версиями прошивок сканера ELM
Датчики Рено Логан
Рено Логан является одним из самых популярных автомобилей в России. Из-за его дешевизны и надежности многие люди отдают предпочтение именно этому автомобилю. Логан оснащается экономичным двигателем в 1,6 литра с инжекторным впрыском топлива, что значительно позволяет экономить на топливе. Как известно для правильной и надежной работы инжектора в автомобиле применяется огромное количество различных датчиков, которые участвуют в работе ДВС.
Каким бы не был надежным автомобиль, поломки все равно будут случаться. Так как Логан обладает большим количеством датчиков, вероятность их поломки довольно велика и чтобы в дальнейшем выявить виновника неисправности, необходимо приложить немало усилий или даже воспользоваться компьютерной диагностикой.
В данной статье рассказывается обо всех датчиках, установленных на Рено Логан, а именно об их назначении, расположении, признаках неисправности по которым можно определить вышедший из строя датчик без применения компьютерной диагностики.
Предохранители Renault Fluence
Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.
Но это никак не отразилось на расположении предохранителей и реле автомобиля.
Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.
Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.
Достоинства
- Вы экономите свое время, не ожидая очередь на станциях технического обслуживания.
- Ни для кого не секрет, что многие мастера в автосервисах попросту лукавят и призывают владельцев совершать ненужный им ремонт. В процессе пользования данной программой, вы убережете себя от обмана в сервисах.
- Очередным положительным моментом в использовании данной программы является экономия денежных средств. Если сопоставить стоимость программы и услуг автосервиса по сканированию вашего автомобиля выясняется, что стоимость прибора с программой равна двум поездкам к мастеру.
- Еще одним преимуществом данного решения является его универсальность, проводя диагностические работы, можно неплохо заработать и быстро окупить приобретение.
- Ну и напоследок – это самоудовлетворение. Для многих владельцев Рено Логан осуществление самостоятельного ремонта железного друга является гордостью и предметом долгих разговоров с друзьями.
Прошивка мозгов
Немногие догадываются о том, что автомобиль, подобно компьютеру, имеет собственное ПО. Таким образом, владельцам Renault Sandero предоставляется возможность самостоятельно обновлять прошивки на более новые, современные и проработанные.
На Renault это делается при помощи все того же ноутбука и предустановленного интерфейса для работы с электроникой автомобиля. Единственное, что нужно будет сделать — предварительно раздобыть файлы с прошивками новых версий или приобрести соответствующий диск с ПО у официального дилера.
Для начала, диск вставляется в дисковод, и на компьютер переносятся необходимые для работы файлы. Затем производится подключение и загрузка главного меню. На Renault происходит обычная процедура считывания данных через разъем и затем сразу же можно выбрать режим прошивки и, путем выбора файлов, начать процесс перепрошивки электронного блока
Крайне важно при этом заранее позаботиться в достаточной зарядке ноутбука, поскольку непредвиденное выключение его во время работы может привести к превращению прошиваемого блока в «кирпич»
Как выбрать сканер OBD2 ELM327 для диагностики ошибки Рено Логан?
В этой статье рассказывается об особенностях диагностики и сброса ошибок на Рено Логан с помощью автомобильного сканера OBD2 ELM327 (адаптера OBD2 ELM327).
Для диагностики ошибки, отображаемой лампой «Chek Engine», предназначен OBD2 (OBD-II) разъём, расположенный в бардачке Рено Логан.
=
Наверное, многие владельцы Рено Логан знают, что диагностику причин свечения лампы «Chek Engine» легко можно провести самостоятельно. Для этого можно купить недорогую и доступную разновидность диагностического оборудования- автомобильный сканер OBD2 ELM327 (фото).
- установить сканер OBD2 ELM327 в разъём (внутри бардачка Рено Логан);
- установить программу диагностики автомобиля, например Torque или HobDrive;
- соединиться со сканером сканер OBD2 ELM327 с помощью смартфона (или компьютером) через Bluetooth/WiFi или USB-кабелем;
- с помощью программы диагностики произвести: чтение кода ошибки и его дешифровку, выполнить стирание ошибки, после которого лампочка «Chek Engine» будет погашена.
=
В теории, все они должны иметь одинаковые возможности в части диагностики.
Нет, к сожалению, не все!
Проблема в том, что заполонившие наш рынок китайские сканеры далеко не одинаковы, и отличаются как конструктивным исполнением, так и поддерживаемыми протоколами. То есть, имея одинаковые корпуса, они при этом могут иметь разную аппаратную начинку. И даже те из них, которые аппаратно одинаковы , могут иметь разную прошивку, в которой нужный для Логана протокол не будет поддерживаться.
=
И даже тогда, когда их поддержка формально указана в технических характеристиках адаптера, очень часто обмен по этим протоколам ведётся не корректно — не выдерживаются временные характеристики сигналов или поддерживаются не все типы запросов данных.
В результате Сканер либо вообще не подключается к электронному блоку управления (ЭБУ) Рено Логан, либо через какое-то небольшое время рвётся связь с ЭБУ.
Но дело здесь не в прошивках:
5″ ходит по Китаю несколько и НЕ все они, к сожалению, стабильно работают, в том числе и с Рено Логан. Когда разные продавцы говорят об одной и той же версии прошивки, например «прошивка 1.5» (или 1.4, или 2.
1), это не значит, что эти устройства будут работать одинаково!
(фото разной начинки в одинаковых корпусах, ссылки на форумы с проблемами)
Поэтому, покупка сканера OBD2 ELM327 часто сопряжена с риском потери денег, независимо от того за какую цену вы его приобретаете.
Что же делать? Как же купить автомобильный сканер OBD2 ELM327 и не потерять своих денег?
Приобретая его у нас, вы получаете гарантированный результат.
Приобретая сканер OBD2 ELM327 в нашем магазине, вы получаете надёжное и гарантированное решение за не высокую цену. Без какого-либо риска покупки несовместимого устройства, а значит и и потери денег!
Данная статья находится в разработке, поэтому приносим извинения за возможные ошибки, отсутствие фотографий!
Спасибо за оставленный отзыв!
Диагностика Renault цена
| Диагностика | |
| Компьютерная диагностика. Современная компьютерная диагностика позволяет, прежде всего, получить полную картину технического состояния Вашего автомобиля. А также сделать оценку того, насколько хорошо взаимодействуют различные узлы друг с другом и, что это может за собой повлечь. Слаженная работа узлов автомобиля зависит от большого числа параметров и взаимодействия устройств и механизмов. Включает в себя диагностику всех электронных систем автомобиля. | от 800 руб |
| Комплексная диагностика автомобиля. Если вы планируете покупать поддержанный автомобиль или долгое время не обследовали своё транспортное средство, мы готовы оказать вам услугу по комплексной проверке узлов и систем вашего автомобиля на предмет работоспособности или оценить приблизительный износ тех или иных деталей. В стоимость включено: – Компьютерная диагностика систем автомобиля – Визуальный осмотр подвески на предмет износа – Визуальный осмотр двигателя и трансмиссии на предмет течи или возможных дефектов – Визуальный осмотр тормозной системы на предмет износа или неисправности – Визуальный осмотр световых и звуковых приборов – Осмотр кузова и состояния лакокрасочного покрытия на предмет целостности или оргинальности элементов | от 1600 руб |
| Диагностика подвески и тормозной системы. В стоимость включено: – Визуальный осмотр подвески и тормозной системы | от 800 руб |
| Диагностика двигателя с замером компрессии. В стоимость включено: – Визуальный осмотр двигателя – Замер компрессии | от 1200 руб |
| Диагностика системы охлаждения. В стоимость включено: – Опрессовка системы охлаждения | от 700 руб |
| Диагностика электрооборудования. В стоимость включено: – Поиск неисправности электрооборудования | от 1000 руб |
| Диагностика МКПП/АКПП (без снятия). В стоимость включено: – Компьютерная диагностика – Визуальный осмотр МКПП/АКПП | от 1000 руб |
Делаем выводы
Как выяснилось, выполнить диагностику бортовой сети в Рено Логан достаточно просто, главное знать, где находится тот или иной элемнет. Приобретение сканера также резонно, поскольку его стоимость привлекательна. Обзаведясь таким устройством, можно достичь существенной экономии, ведь потребность в диагностике у современного автомобиля – нередкое явление.
Все современные диагностические адаптеры имеют разъем стандарта OBD 2 и не нуждаются в переходниках, в случае если на Вашем автомобили Рено установлен 12-ти пиновый диагностический разъем , то Вам может пригодится соответствующий переходник Рено с 12 пин на OBD 2 .
Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.
На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.
Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.
Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:
Вывод Назначение
1 K-линия диагностики АКПП автомобиля (AD4)
7 K-линия диагностики АКПП автомобиля (M)
8 L-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)
9 K-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)
10 L-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)
11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag
На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.
Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)
в ногах у переднего пассажира (Renault Avantime)
либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру на Рено Логан) за пластиковой крышкой
Описание На Рено Кангу 2 ставят атмосферные бензиновые моторы объемом 1.6 л. мощностью 84 л.с. и дизельные моторы объемом 1.5 л. мощностью 86, 100 и 106 л.с. Выпускались с 2008 по 2013 гг.
На данный момент есть много прошивок для Рено Кангу 2 от многих фирм, но все они очень разные, а некоторые вообще плохие. За большое время были испытаны все основные прошивки от разных калибровщиков.
Мы никогда не зацикливаемся на ком-то, а изучаем всех и только после этого прошиваем ваш автомобиль лучшей прошивкой!
Выводы
Зная, где расположен датчик, а также коды основных ошибок, владелец авто сможет самостоятельно выявить неисправность, имею под рукой ноутбук и соответствующее ПО.
Эк запрятали-то!) На самом деле, здорово, что есть ресурсы, где можно узнать такие тонкости по автомобилю. Мне никогда в голову не приходило самостоятельно диагностику компьютера на автомобиле проводить, а это, оказывается, вовсе не сложно!
Вот это они его запрятали. Не могли куда нибудь на видное место установить. Ведь удобная вещичка.
Удобная вещичка для быстрого угона.Прятать надо,а лучше вообще убирать.
Понапакупают и создают кучу мусорной информации.
Для компьютерной диагностики через смартфон или ноутбук, требуется знать расположение OBD2 (диагностического разъема), его распиновку и тип. Статья актуальна для автомобилей Рено Логан 1 и 2 поколения.
На Logan 1 и 2 тип колодки не зависит от года выпуска автомобиля. Автомобили комплектуют 16 контактным разъемом в виде трапеции.
