Как работает сцепление автомобиля с МКПП

Продлеваем срок службы

Сцепление – это, пожалуй, один из самых износостойких элементов в конструкции автомобиля. Качественный узел может прослужить 200 и более тысяч километров. Однако чтобы ваша коробка не потребовала ремонта уже на первых неделях езды, нужно знать определенные правила эксплуатации.

При вождении автомобиля с механической трансмиссией, прежде всего, научитесь правильно нажимать на педаль. В то время когда вы приотпускаете ее, происходит включение сцепления. В этот момент пружина нажимного диска подводит ведомый механизм к маховику. Происходит плавное притирание элементов. За счет этого диск немного проскальзывает относительно маховика, последний также начинает вращаться.

На следующем этапе необходимо дать небольшое время узлу для того, чтобы обороты максимально сравнялись. Для этого следует удерживать педаль в средней позиции примерно 2-3 секунды. После этого количество оборотов маховика приблизится к скорости вращения диска. Итак, автомобиль потихоньку набирает ход.

Что же делать далее? Когда маховик с ведомым и нажимным диском стал самостоятельно вращаться с одинаковой скоростью и без проскальзываний, происходит максимально высокая передача крутящего момента. В таком случае необходимость в повторном разъединении КПП и двигателя отсутствует (разве что при экстренном торможении). Как только машина тронулась, а на спидометре уже больше 10 километров в час, педальку можно смело отпускать. Дальше аналогичным путем переключаемся на повышенную передачу вплоть до 5-й (если это позволяют ПДД).

Обратите внимание, что если при трогании с места внезапно сбросить педаль сцепления, машина будет ехать рывками, а через 3-4 секунды заглохнет. Это происходит из-за того, что при резкой притирке дисков мотор передает всю мощь на коробку, тем самым попросту рвет ее

Нагрузка на шестерни увеличивается, соответственно, ресурс механизмов трансмиссии уменьшается. Резко отпускать педаль при трогании не следует, так как это очень вредит вашему автомобилю. Лишь когда машина набирает достаточно большую скорость (это уже 3-5 передача), при переключении на повышенную можно «бросать» педаль сходу.

• https://pricurivatel.ru/ustrojstvo-i-princip-raboty-scepleniya-avtomobilya
• https://scart-avto.ru/remont/kak-rabotaet-stseplenie-v-avtomobile-printsip-raboty-dlya/
• https://principraboty.ru/princip-raboty-scepleniya/
• https://AutoTopik.ru/sceplenie/1335-ustroystvo.html
• https://TechAutoPort.ru/transmissiya/sceplenie-i-mufty/sceplenie.html
• https://exist.ru/Document/Articles/2337
• https://avtonov.info/sceplenie-avtomobilja-naznachenie-i-ustrojstvo
• https://FokSevmash.ru/hodovaya-chast-i-transmissiya/privod-scepleniya.html
• https://www.syl.ru/article/158580/new_stseplenie-avtomobilya-printsip-rabotyi-stsepleniya-avtomobilya—shema

Post Views:
2 158

Зачем лишняя педаль

Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.

Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте

Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге. В подобных случаях то же торможение надо выполнять без нажатия на сцепление. Иначе возможен занос машины с непредсказуемыми последствиями, особенно для новичков, не готовых к такому изменению поведения автомобиля. Лучше всего руководствоваться одним общим правилом – при движении на ровной дороге в случае отсутствия необходимости переключения передач управлять автомобилем надо, используя только газ и тормоз. То же самое относится к движению с горки, в этом случае нельзя допускать езду накатом или при отключенном от колес двигателе.

Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения

Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины

Советы начинающим

Чтобы не сжечь сцепление при старте и переключении скоростей, воспользуйтесь базовыми рекомендациями от автошколы «Академика».

Алгоритм, как тронуться с места на МКПП:

• завести мотор;
• выжать до упора педали тормоза и сцепления;
• перевести ручник в нижнее положение;
• рычаг поставить на первую передачу;
• плавно отпускать педаль сцепления, держа правую ногу на тормозе;
• понемногу нажимать на газ, отпустив тормоз.

Чтобы правильно переключить передачу, сначала выжмите сцепление до упора. Переключитесь на нужную скорость, переместив рычаг, и плавно отпускайте педаль, пока двигатель не изменит количество оборотов. Добавьте немного газа и полностью отпустите сцепление.

Замена сцепления МКПП – когда менять и особенности

Когда нужно менять сцепление

При правильной эксплуатации автомобиля в нормальных условиях, сцепление АКПП меняется комплектом при пробеге от ста тысяч километров.

При агрессивном вождении, частой езде по бездорожью, активной эксплуатации автомобиля, сцепление обычно выходит из строя намного раньше. В среднем это от пятидесяти тысяч километров пробега.

Особенности процесса замены сцепления в сборе

В большинстве случаев при замене МКПП сцепления требуется демонтаж коробки передач. Времени на замену МКПП сцепления требуется от шести часов. Как уже написано выше, меняется МКПП сцепление обычно полностью, комплектом (корзина, сцепление, выжимной подшипник).

Сцепления МКПП, в которых нет автоматического подвода диска, после окончания сборки дополнительно регулируются.

При замене сцепления МКПП у нас в СТО TSG обязательно проверяются: передний сальник АКПП и задний сальник коленчатого вала двигателя на предмет течи и износа.

Если поломка обездвижила ваш авто в пределах МКАД, при вашем решении доверить ремонт и диагностику АКПП нам, мы эвакуируем автомобиль на свою охраняемую стоянку бесплатно. Эвакуатор предоставляется круглосуточно (WhatsApp; Viber).

Узнать точные цены на ремонт и записаться на бесплатную диагностику, ремонт авто, вы можете в любое время. Воспользуйтесь удобным для вас вариантом связи, в том числе и бесплатным: все наши контакты.

Звоните, пишите, мы ответим на все вопросы, относящиеся к ремонту АКПП и деятельности нашей компании.

Воспользуйтесь удобным для вас вариантом связи, в том числе и бесплатным: все наши контакты.

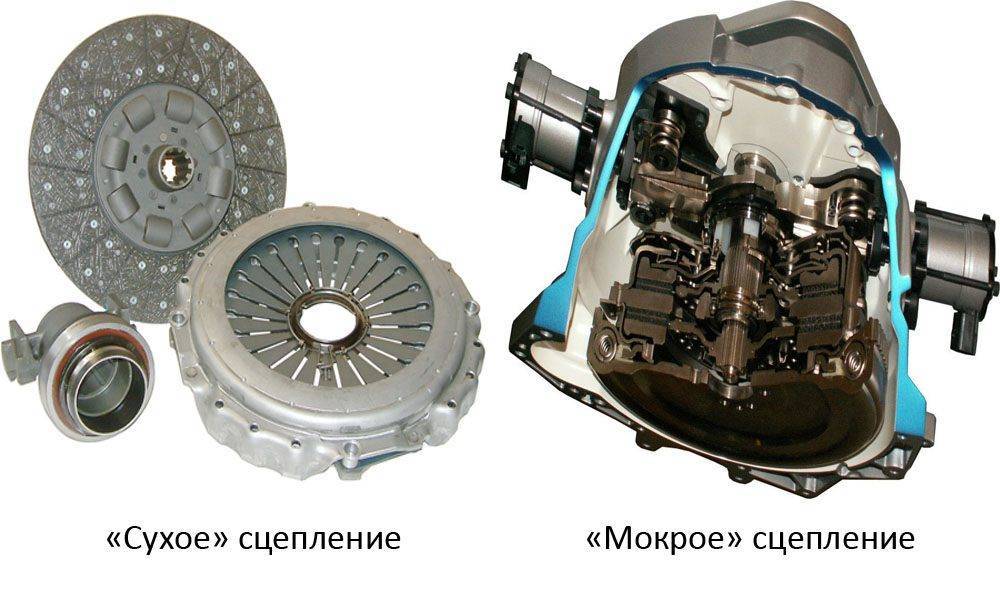

Виды сцеплений

Сухое и мокрое сцепление

В настоящее время наиболее распространены следующие виды сцеплений:

• сухое однодисковое;
• мокрое;
• сухое двухдисковое;
• двухмассового маховика.

Разберем каждую разновидность более детально.

Сухое сцепление

Наиболее распространенная разновидность механизма. Сохранилась практически неизменной с конца XIX века, когда была изобретена Карлом Бенцем. Общее устройство и схема работы этого типа сцепления описаны выше.

Свое название конструкция получила в силу того, что в основе ее действия лежит действие сухого трения, препятствующего скольжению. Именно оно обеспечивает передачу вращения.

В силу относительно простоты конструкции изготовление сухого сцепления обходится недорого. Благодаря этому оно получило широкое распространение и встречается чаще всего.

Имеет ряд недостатков. Основных – 2. Во-первых, из-за постоянного трения диски довольно быстро изнашиваются. Во-вторых, во время работы они могут нагреваться и расширяться за счет повышения температуры. Это может неблагоприятно отразиться на функционировании механизма.

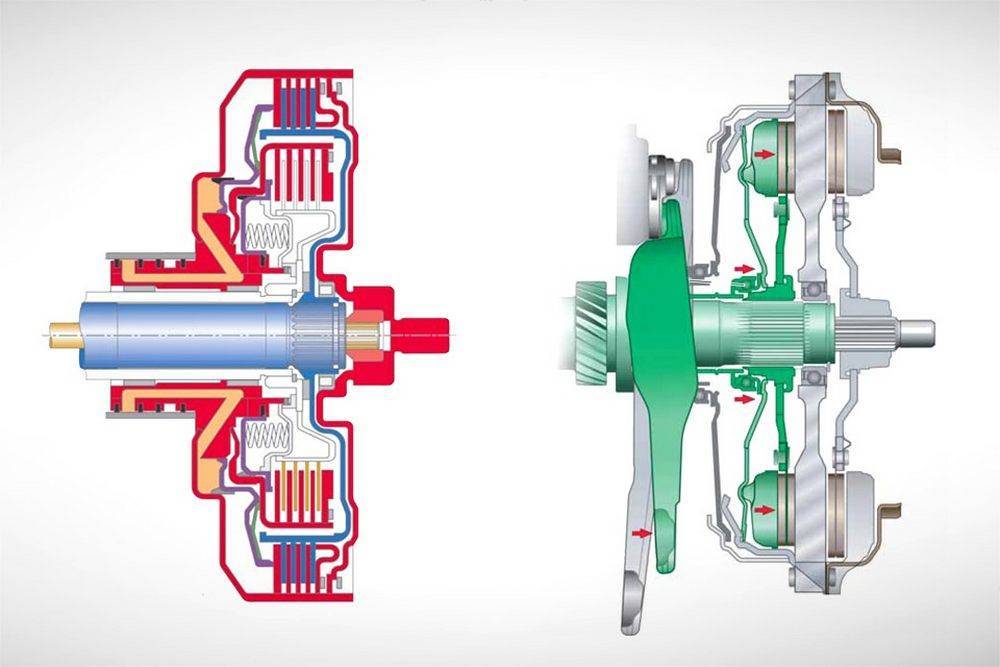

Мокрое сцепление

Мокрым называют сцепление, диски которого работают в специальной масляной ванне. Ее наличие обеспечивается включением в конструкцию картера, в который заключены все остальные конструктивные элементы механизма.

Благодаря использованию масла удалось решить основную проблему сухих механизмов – быстрый износ. Некоторые модели заходя еще дальше и обеспечивают циркуляцию жидкости и ее охлаждение. Благодаря этому удалось существенно уменьшить перегрев дисков и тем самым стабилизировать их работу.

Еще одно достоинство этого варианта заключается в том, что он способен лучше передавать крутящий момент.

В силу более сложного устройства мокрое сцепление стоит дороже. Кроме того, его сложно обслуживать, часто возникают неисправности, связанные с утечкой масла.

Чаще всего эту разновидность механизма применяют на современных транспортных средствах, которые оснащены роботизированным узлом. Его особенность в том, что вращение передается с разных дисков, а при смене скорости его передача не прекращается полностью. Это предотвращает потерю мощности. Все действия механизма управляются ЭБУ, а составные части узла приводятся в движение с использованием гидравлики. Этот вариант стоит еще дороже, однако обеспечивает наиболее эффективную работу и плавное торможение, переключение передач.

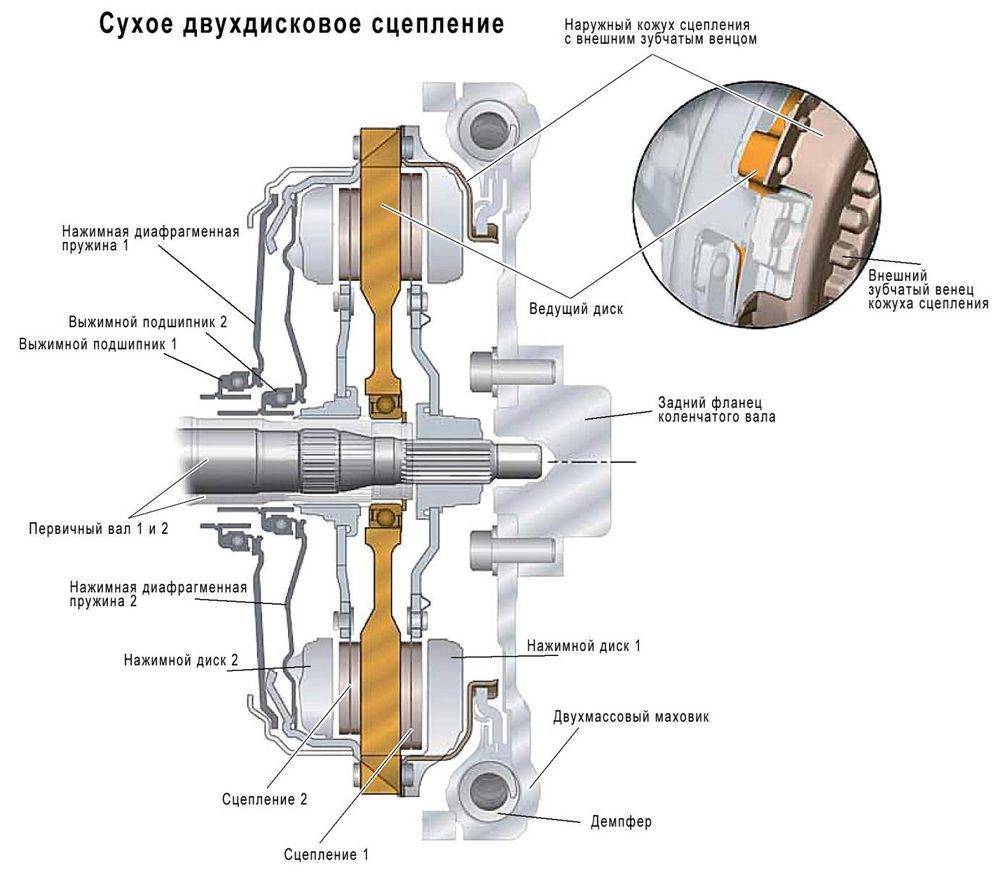

Сухое двухдисковое сцепление

Эта разновидность конструкции предполагает наличие сразу 2 ведомых дисков, между которыми находится специальная проставка. Благодаря тому, что при таком подходе увеличивается общая поверхность, на которой происходит трение, удается передать больший крутящий момент. Кроме того, подобная разновидность узла отличается более высокой прочностью и более продолжительным сроком эксплуатации.

По сути, сухое двухдисковое сцепление представляет собой компромиссный вариант между мокрым и однодисковым. Оно дешевле первого, но работает гораздо эффективнее последнего. Этот вариант конструкции чаще всего используется на грузовиках, а также легковых транспортных средствах с мощным мотором (например, внедорожниках).

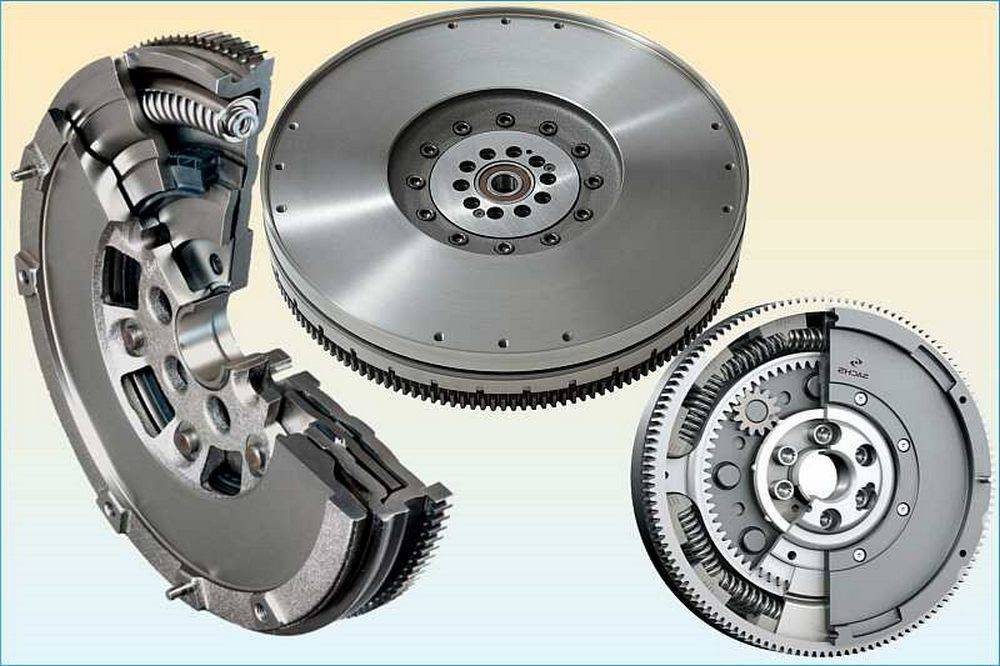

Сцепление двухмассового маховика

Система подобного сцепления отличается от традиционного. Деталь состоит из 2 элементов, которые связаны системой пружин. Именно они поглощают рывки, вибрацию и другие нарушения вращения. В подобных конструкциях роль сцепления выполняет внутренний вал. Нажимной вал присоединяют к коленвалу, а ведомый – к механической КПП.

Ресурс работы этой разновидности узла несколько меньше, чем у более простых вариантов. Он составляет до 100 000 километров. Конечно, такой срок службы возможен только при условии эксплуатации транспортного средства в благоприятных условиях. Иными словами, чтобы механизм проработал максимально долго, надо ездить только по ровной дороге и не перегружать его.

Правильная работа со сцеплением

Подача команд на подведение и разведения диска сцепления и маховика подается водителем путем нажатия на соответствующую педаль, которая находится под левой ногой. Принцип работы педали сцепления состоит в том, что через систему механических приводов она отводит диск от маховика. При ее отпускании диск опять соприкасается с маховиком, передавая крутящий момент на трансмиссию.

К первичному валу трансмиссии присоединяется сложный механический агрегат – коробка передач. Она тоже не может работать без сцепления, поскольку делать переключения без ее временного отключения от двигателя очень сложно, а для новичков данная задача вообще неразрешима.

Крутящий момент передается на шестерни первичного вала, который при нажатии на педаль сцепления останавливается.  В нейтральном положении коробки передач это не имеет значения, поскольку даже при двигающемся первичном валу он не входит в зацепление со вторичным валом.

Для передачи крутящего момента на вторичный вал водитель выжимает сцепление, чтобы первичный вал остановился. Затем  он рычагом включает нужную передачу, соединяя шестерни валов, после отпускания педали крутящий момент передается с первичного вала на вторичный.

При управлении автомобилем требуется знать некоторые моменты, которые позволят избежать распространенных ошибок:

1. Устройство и работа сцепления при нажатии на педаль приводят к тому, что крутящий момент перестает передаваться на ведущие колеса и автомобиль, проехав некоторое время по инерции остановится, а двигатель будет работать и никогда не заглохнет.
2. Если в коробке передач включена нейтральная передача, автомобиль не будет двигаться, двигатель при этом тоже не заглохнет.

• верхнее положение при не нажатой педали;
• среднее или рабочее положение. На разных автомобилях это положение может находиться выше или ниже от пола, поэтому при пересадке на новый автомобиль его нужно найти;
• нижнее положение при полностью выжатой педали.

Именно в среднем положении происходит соприкосновение диска с маховиком, во избежание излишнего износа деталей, соединять их нужно очень плавно. Главная ошибка новичков, знающих, что сцепление нужно отпускать постепенно: после достижения зацепления диска и маховика они резко бросают педаль, машина несколько раз дергается и глохнет.

Чтобы правильно тронуться, нужно выжать педаль сцепления, включить первую передачу, быстро отпустить педаль до среднего положения и в нем педаль задерживается приблизительно на три секунды. После того как машина проехала около одного метра, педаль полностью отпускается.

При переходе на повышенную передачу сцепление нужно отпускать быстро, причем, чем передача выше, тем быстрее отпускается педаль. Все эти навыки достигаются постепенно в результате многократных тренировок.

Возможные неисправности сцепления и их признаки

О неисправностях могут свидетельствовать следующие симптомы:

• сцепление ведет (то есть имеет место неполное расхождение дисков);
• механизм буксует (то есть присутствует недостаточно сильное соприкосновение дисков);
• машина совершает рывки при переключении передач или трогании с места;
• при выключении начинается сильная вибрация или появляется отчетливо слышный шум;
• сцепление совсем не выключается;
• педаль остается в крайнем положении (то есть постоянно утоплена в пол салона авто).

Причинами перечисленных явлений могут выступать следующие неисправности.

• Износ конструктивных элементов узла. Чаще всего изнашивается ведомый диск. Может произойти его деформация, износ шлицев, накладок, вилки. Нередко изнашиваются пружины. Решается проблема заменой поврежденного элемента конструкции.
• Ослабление опор мотора. В результате нарушается геометрия коленчатого вала и маховика, вследствие чего диски соприкасаются между собой недостаточно плотно. Устраняют проблему укреплением опор до возвращения их в нормальное состояние.
• Износ подшипника. Поскольку эта деталь перестает обеспечивать свободное вращение остальных конструктивных элементов, при ее функционировании появляется шум. Сам вращение при этом несколько замедляется. Решают проблему полной заменой подшипника.
• Повреждение троса. Если трос поврежден, то педаль не может нормально нажиматься, поскольку не связана с остальными элементами узла. В результате сцепление остается постоянно включенным. Проблема устраняется путем замены троса на исправный.

Иногда понять, исправен узел или нет, сразу не получается. Чтобы признаки поломки стали видны более отчетливо, можно провести простую проверку, не требующую посещения станции техобслуживания. Для этого потребуется выполнить следующие действия:

• найти ровный, спокойный участок дороги примерно на 1 километр;
• разогнаться до 60 км/ч;
• убрать ногу с акселератора и дать авто сбавить обороты;
• когда двигатель начнет «захлебываться», резко выжать акселератор.

В последний момент необходимо следить за показаниями приборов. При исправном узле стрелки спидометра и тахометра перемещаются по шкале синхронно. При изношенном или сломанном сцеплении тахометр будет опережать спидометр. Это связано с тем, что обороты мотора будут высокими, но не передадутся на колеса.

Устройство сцепления автомобиля

Работу сцепления автомобиля обеспечивают такие детали:

• маховик;
• вилка;
• нажимной диск;
• пружина (бывает нажимного и вытяжного типа);
• выжимной подшипник и нажимная муфта;
• ведомый диск;
• элементы привода.

Маховик отвечает за передачу вращающего момента на коробку передач. Его монтируют на коленчатый вал движка. Нажимной диск, или как его ещё называют «корзина», — жёстко зафиксированный на маховике элемент, к которому прикреплены пружины ведомого диска.

Нажимной и ведомый диски в соединении с маховиком отвечают за плавное распространение вращающего момента от двигателя на МКПП. Детали тесно соприкасаются между собой или отходят друг от друга в зависимости от нажатия педали в салоне авто.

Нажимная муфта выполняет главную функцию: плавно разъединяет при торможении и соединяет на запуске мотор и коробку передач. При этом она компенсирует нагрузки и минимизирует вибрационное воздействие от движка, тем самым частично разгружая элементы мотора, трансмиссии автомобиля и блока сцепления.

Выжимной подшипник защищает муфту от изнашивания. При нажатии на педаль вилка разъединяет нажимной и ведомый диски. Остальные составляющие привода сцепления — тросы, гидроцилиндры, трубки и сама педаль.

Принцип работы

На словах это объясняется просто – фрикционная муфта обеспечивает взаимодействие маховика двигателя и коробки передач, обеспечивая их рассоединение для переключения скоростей. Но сколько же времени уходит у начинающих водителей, чтобы на практике освоить, как правильно выжать педаль, чтобы был плавный и мягкий старт с места без рывков! Не один час пройдет, пока автолюбитель станет ездить хорошо, но не следует забывать, что маневры на дороге могут испортить сцепление вашего автомобиля.

На автоматической коробке

В автоматическом варианте сцепление происходит по «мокрому» типу с помощью трансмиссионного масла, заключенного в гидротрансформатор и двух крыльчаток. Лопасти маховика увлекают за собой поток масла, которое закручивает насосное колесо – вот по такой схеме передается вращение в АКПП. У такого автомобиля отсутствует педаль сцепления, поэтому в целом процесс вождения будет гораздо проще (особенно много поклонников «автоматов» среди женщин).

На механической коробке­

В салоне автомобиля сцепление расположено в самой левой позиции из трех (по центру будет тормоз, а самой правой – газ) и с ее помощью водитель управляет подключением двигателя к КП. Ручной режим работы требует больше внимания по сравнению с «автоматом», но для многих пользователей это дело привычки и вопрос цены. Автомобиль с АКПП будет гораздо дороже при покупке и обслуживании, вот почему многие водители выбирают автомобили, где есть педаль сцепления.

Основы езды на механике

Прежде чем узнать, как научиться ездить на механике, желательно понимать, с чем вообще придется иметь дело:

1. Педали. При управлении ТС используется три педали: газ (крайняя правая), тормоз (по центру), сцепление (располагается слева). В отличие от автоматической трансмиссии, здесь используются в управлении обе ноги. Если водитель, севший за руль механики новичок, поначалу, это делать будет непривычно.
2. КПП.  При помощи смещения шестеренок в трансмиссии, происходит переключение скоростей. На многих автомобилях данный селектор оснащен подсказками, используя которые проще разобраться, какая передача выбрана.
3. Тахометр. Располагается на панели приборов, и позволяет определить, сколько коленвал двигателя делает оборотов в минуту. При помощи него новички контролируют, когда необходимо переключаться на следующую передачу.

Принцип действия сцепления автомобиля — (ВИДЕО)

Часто от водителей можно слышать фразу «выжать сцепление». Для многих сцепление — это крайняя левая педаль в авто с МКП, а водители автомобилей с АКПП или вариатором вообще не задумываются над этим вопросом, поскольку в их машинах роль для сцепления не нашлось отдельной педали.

Давайте разберемся, что такое сцепление и какую функцию оно выполняет.

Сцепление — это связующее звено между мотором и коробкой передач, оно подключает или отключает первичный вал коробки передач от маховика коленчатого вала. На автомобилях с механикой передачи переключаются только в момент, когда сцепление выжато — то есть коробка не соединена с двигателем и момент движения на нее не передается.

Если бы конструкторы первых автомобилей не додумались до такого решения, то переключать передачи было бы просто невозможно, изменять скорость движения можно было бы только с помощью педали газа, а для остановки нужно было бы полностью глушить двигатель.

На данный момент есть много различных видов, подвидов и модификаций сцепления, но классическое сцепление выглядит так:

• нажимной диск — корзина сцепления;
• ведомый диск — фередо;
• выжимной подшипник.

Конечно, есть и много других элементов: муфта выжимного подшипника, сам кожух сцепления, демпферные пружины для смягчения вибраций, фрикционные накладки, которые одеваются на фередо и смягчают трение между корзиной и маховиком.

Корзина сцепления в самом простом однодисковом варианте находится в постоянной связке с маховиком и постоянно с ним вращается. В ведомом диске имеется шлицевая муфта, в которую входит первичный вал КПП, то есть все вращение передается и на коробку передач. Если же нужно переключить передачи, то водитель жмет на педаль сцепления и при этом происходит следующее:

• через систему привода сцепления давление передается на вилку сцепления;
• вилка сцепления подвигает муфту выжимного подшипника с самим подшипником к выжимным пружинам корзины;
• подшипник начинает давить на выжимные пружины (лапки или лепестки) корзины;
• лапки отсоединяют диск от маховика на время.

Затем, произведя переключение передач, водитель отпускает педаль сцепления, подшипник отодвигается от пружин и корзина вновь входит в контакт с маховиком.

Если подумать, то ничего особо сложного в таком устройстве нет, однако ваше мнение сразу же изменится, когда вы увидите сцепление в разборе.

Различают несколько видов сцепления:

• одно- и многодисковое (многодисковое обычно используется на авто с мощными двигателями и для коробок-автомат);
• механическое;
• гидравлическое;
• электрическое.

Если говорить про последние три вида, то в принципе они различаются между собой типом привода — то есть тем, как передается нажатие на педаль сцепления.

Наиболее распространенным на данный момент является гидравлический тип сцепления.

Его главные элементы — это главный и рабочий цилиндры сцепления. Нажатие на педаль передается в главный цилиндр посредством штока, шток двигает небольшой поршень, соответственно внутри цилиндра повышается давление, которое передается на рабочий цилиндр. В рабочем цилиндре тоже имеется поршень соединенный со штоком, они приводятся в движение и давят на вилку выжимного подшипника.

В механическом типе сцепления педаль сцепления связана через тросик с вилкой, которая приводит в движение подшипник.

Электрический тип — это тот же механический, с той разницей, что тросик после нажатия педали приводится в движение с помощью электромоторчика.

Сцепление в автомобилях с АКПП

Хотя в таких машинах нет педали сцепления, это не значит, что между мотором и коробкой в них тоже ничего нет. Обычно в авто с АКПП используют более продвинутые многодисковые варианты влажного сцепления.

Влажное оно потому, что все его элементы находятся в масляной ванне.

Выжимается сцепление с помощью сервоприводов или актуаторов. Здесь большую роль играет электроника, которая определяет какую передачу нужно переключать, а пока электроника размышляет над этим вопросом, возникают небольшие провалы в работе. АКПП удобна тем, что не нужно выжимать постоянно сцепления, автоматика все делает сама, но правда и ремонт обходится довольно дорого.

А вот и видео о принципе работы сцепления, а также коробки передач.

https://youtube.com/watch?v=MJX5ifznz3E

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение! Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание! Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание! Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

2) Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.

Примечание! Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание! Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка: 1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание! Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание! Если свободный ход нарушен, то отрегулируйте вилку!

Примечание! Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

4) Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».

Распространенные проблемы сцепления

В 1950-е — 1970-е гг. приходилось менять сцепление каждые 80 000 — 100 000 км. Ресурс современных сцеплений составляет более 130 000 км при правильной эксплуатации и обслуживании. В противном случае, сцепление может выйти из строя на 55 000 км. У перегруженных грузовиков и буксирующих тяжелые грузы тягачей могут возникнуть проблемы даже с новым сцеплением.
Основная проблема заключается в износе фрикционного материала диска. Фрикционный материал на диске сцепления схож с фрикционным материалом тормозных колодок — со временем он стирается. При износе большей части фрикционного материала диск начинает проскальзывать, и сцепление не передает мощность от двигателя на колеса.
Износ сцепления происходит только при вращении дисков с разной скоростью. Когда диски прижаты друг к другу, фрикционный материал удерживает диски, и они вращаются с одинаковой скоростью. Износ происходит, если диск сцепления проскальзывает по нажимному диску. Но если Вы водите с частым просказыванием сцепления, износ проходит намного быстрее.
Проблемы со сцеплением также могут возникнуть, если диск сцепления не может оторваться от нажимного диска. Если сцепление выжато не до конца, оно продолжает вращать ведущий вал. Это может привести к включению передачи «с хрустом» или заклиниванию передач. Это может произойти по следующим причинам:

• Трос сцепления растянут или поврежден — Для эффективной работы кабеля требуется достаточное натяжение.
• Протекание или износ главного/рабочего цилиндра сцепления — Протечка не позволяет обеспечить достаточное давление.
• Воздух в гидравлическом трубопроводе — Воздух влияет на работу гидравлики, т.к. занимает пространство и не позволяет обеспечить достаточное давление.
• Неправильно установленный рычаг педали сцепления — Передает слабое усилие на трос или главный цилиндр гидравлической системы.
• Несовместимость деталей сцепления — Не все детали, представленные на послегарантийном рынке, подходят для Вашего автомобиля.

Тугое сцепление — еще одна распространенная проблема. Для полного выключения сцепления требуется определенное усилие. Слишком тугая педаль сцепления может свидетельствовать о неисправности. Причин может быть несколько: заел рычаг педали, трос, поперечный валик или подшипник вилки сцепления. Иногда износ уплотнений и затор в гидравлической системе могут привести к тому, что педаль сцепления становится тугой. Еще одна частая проблема — это износ выжимного подшипника, который также называют подшипник выключения сцепления. Этот подшипник надавливает на лепестки диафрагменной пружины нажимного диска. Если Вы слышите неприятный звук при нажатии на педаль сцепления, это может свидетельствовать о неисправном выжимном подшипнике.
