Дополнительный радиатор охлаждения АКПП

Достаточно ли стандартной системы охлаждения

Прежде всего, стоит обратить внимание на то, что есть два типа радиаторов охлаждения:

Отдельные. Такие системы, как правило, устанавливались на старых моделях АКПП. В этом случае охлаждение осуществляется за счет обдува воздухом или вентилятором. Благодаря этому удается поддерживать температуру масла в допустимых пределах.

Важно! При использовании отдельного радиатора нужно своевременно менять масло (делать это желательно каждые 50 000 км). Хоть производители и утверждают, что жидкость будет работать и после 160 000 км, лучше не проверять это на практике, если в авто установлен отдельный радиатор КПП

Встроенные. В более современных «автоматах» не отдельного радиатора для коробки передач. В этом случае к главному радиатору системы охлаждения двигателя подключается патрубок, который контролирует рабочую жидкость АКПП. Фактически под одним корпусом находится два радиатора – один охлаждает моторное масло, а другой – трансмиссионное.

Казалось бы, вот оно решение проблемы – устанавливаем встроенную систему охлаждения и одним выстрелом убиваем двух зайцев. Но, не так все просто. Дело в том, что ДВС (особенно если он высокофорсированный) и «автомат» работают при разной температуре. Таким образом, движок может нормально функционировать при 100-110 градусах (а если речь идет о таких машинах, как Chevrolet Aveo или Cruze то температуры доходят и до 115 градусов), а для некоторых узлов АКПП такие показатели становятся критическими.

Кроме этого площадь патрубка, подведенного к основному радиатору, слишком маленькая, поэтому процесс охлаждения будет менее эффективным. Поэтому риск перегрева остается.

На первых порах, встроенная система охлаждения может работать без каких либо проблем. Однако, постепенно патрубки радиатора и самой КПП будут забиваться грязью. В этом случае замена масла не поможет улучшить охлаждение.

Таким образом, если в авто отсутствует отдельный радиатор, интегрированной модели будет недостаточно. Кроме этого, промыть встроенную систему намного сложнее, чем отдельный узел. Поэтому многие покупают дополнительные радиаторы. Они устанавливаются на основной радиатор в том месте, где есть разрыв цепи между «штатной» системой охлаждения и непосредственно самим «автоматом».

Где находится?

В зависимости от конструктивных особенностей радиатор масляный АКПП может находиться в самой коробке (в поддоне) либо быть интегрированным в основной теплообменник. Последняя схема является более продуманной и универсальной.

Устройство

Радиатор масляный автомобильный для АКПП состоит из следующих элементов:

Верхний бак.
Сердцевина.
Нижний бак.
Крепежи.

Основное назначение элемента – охлаждение поступающей в него жидкости. Обычно баки и сердцевина изготавливаются из латуни. Как показывает практика, этот материал имеет отличную теплопроводность и, соответственно, обладает высоким КПД.

Роботы

Роботы можно разделить на две группы. Робот с одним сцеплением — это обычная «механика», у которой сцеплением и переключением передач управляет не водитель, а автоматика. Надежность такого агрегата в теории должна быть самой высокой среди АКП. Но практика это не подтверждает. Например, на редакционной Весте с роботом стояли уже три сцепления при пробеге меньше 45 тыс.км. Коробка Easytronic, которую устанавливали на Опели, мучили владельцев отказами по электронике. По скорости и комфорту переключения робот с одним сцеплением — худшая автоматическая коробка. Основное его преимущество — невысокая цена. Поэтому его ставят в основном на небольшие и недорогие автомобили.

Ошибка P0730

Она говорит о пробуксовке сцепления. Может возникать как на прогретой коробке, так и «на холодную».

Симптомы – удары КПП и переход в аварийный режим. Иногда при движении плавают обороты двигателя (педаль акселератора при этом находится в прежнем состоянии). Это эффект буксирующего сцепления. В данном случае выходит из строя электромагнитный клапан АКПП AL4. Также возможна поломка самого гидроблока. Дальнейшее движение на таком автомобиле запрещается, так как есть риск обрыва ленточного тормоза «бублика». Такая неисправность возникает обычно на старых автомобилях и решается путем замены клапана и протяжкой гидроблока. Как и в предыдущих случаях, по окончании ремонта в трансмиссию заливается новое масло и проверяются датчики АКПП AL4 на предмет разброса давления масла.

Как работает система охлаждения

Существуют различные виды радиаторов, которые отвечают за охлаждение рабочей жидкости внутри автоматической коробки передач.

Но схема работы системы выглядит примерно одинаково. Она включает в себя несколько основных элементов:

Насос. Специальное устройство, обеспечивающее создание давления внутри системы. Способствует перекачки масла от подвижных элементов АКПП к бункеру.
Маслоприёмник. Он же бункер. Включает в себя прямоугольное тело, с двух сторон которого предусмотрены патрубки. Бункер может находиться внутри радиатора охлаждения двигателя или в нижней части поддона. Расположение позволяет достигать эффективного охлаждения.
Фильтр. Обычно представлен в виде сетки из металла. Но могут применяться и синтетические материалы. Фильтр нужен для того, чтобы очищать масло от различных частиц и примесей, появляющихся в результате износа и трения поверхностей.

Работа системы охлаждения АКПП во многом зависит от того, какой тип используется в конкретном автомобиле.

Система охлаждения на старых и новых АКПП

Уже понятно, что за охлаждение отвечает радиатор. Но он бывает двух типов. Это отдельные и встроенные.

Первый тип используется в основном на старых АКПП. Встроенные появились на современных автоматах.

Отдельные радиаторы — привилегия автомобилей почтенного возраста. Для АКПП предусмотрен отдельный от радиатора охлаждения двигателя радиатор конкретно для коробки. Обдув осуществляется встречными потоками воздуха или принудительно за счёт вентилятора. Это позволяет сохранять температуру в заданном диапазоне.

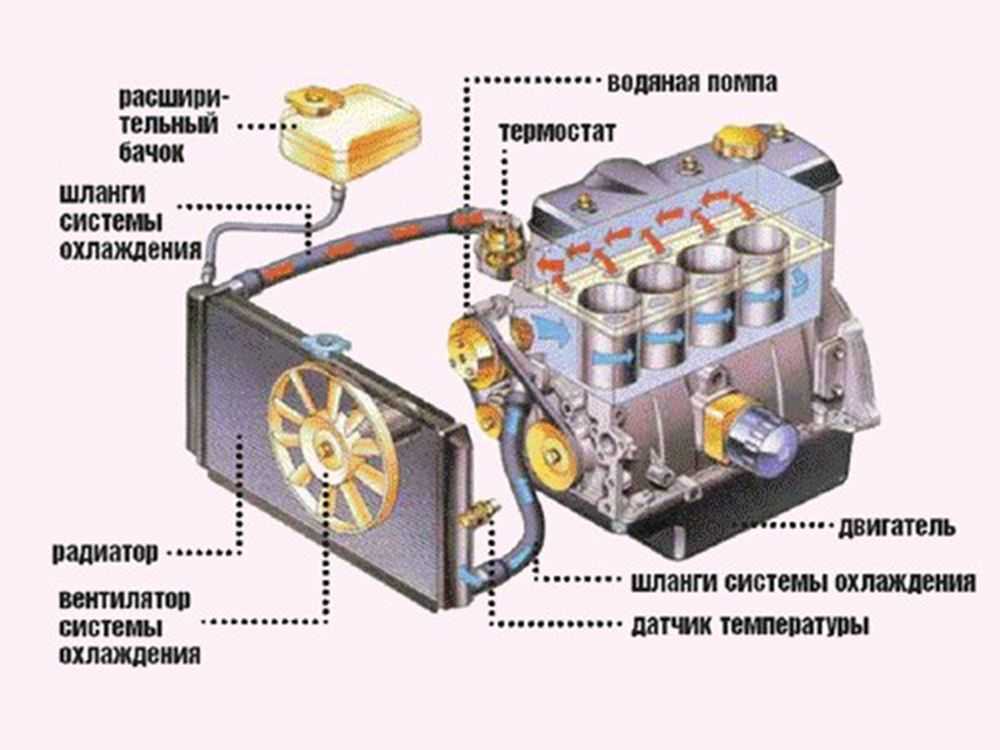

Схематическое изображение системы охлаждения

Встроенные. Это вариант для современных АКПП, где не предусмотрен отдельный радиатор для коробки. Тут к основному радиатору подключается патрубок, отвечающий за масло в автомате. То есть конструктивно в одном узле находится пара радиаторов. Один охлаждает смазку двигателя, а второй масло в коробке.

Переход на встроенные радиаторы казался революционным способом решить две проблемы с охлаждением одновременно. На практике всё выглядит иначе. У многих моторов рабочая температура выше в сравнении с температурой смазки АКПП. И если мотор может работать при 100-110 градусах, то для автомата эти параметры будут губительными.

Также для охлаждения трансмиссионной жидкости часто используются небольшие патрубки, что негативно влияет на эффективность охлаждения. Поэтому масло может перегреваться при сильной нагрузке.

Чтобы решить проблему недостаточного охлаждения, начали использовать дополнительный радиатор, который устанавливается в помощь основному узлу охлаждения. Монтируются такие элементы в разрыве между главным радиатором и коробкой.

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО РАДИАТОРА ДЛЯ АКПП

коробка-вариатор

Бояться установки дополнительного агрегата для охлаждения коробки вовсе не нужно. Второй радиатор никак не скажется на ходовых характеристиках авто, не увеличит расход топлива, поскольку масса автомобиля возрастёт всего на несколько килограммов. Предпочтение конкретной модели радиатора остаётся на усмотрение каждого. Как происходит процесс установки радиатора АКПП:

дополнительный радиатор с помощью специальных стяжек крепится на основной;
к доп.радиатору хомутами прикручиваются шланги;
идёт разрез тройников для перехода в основную магистраль, затем оттуда идёт выход на дополнительный радиатор для полного замыкания системы.

установка дополнительного агрегата

Что не менее важно – после установки дополнительного радиатора следует поставить также и ещё один термостат. Этот механизм будет открывать подачу рабочей жидкости в коробку по «большому кругу» только тогда, когда она нагреется до температуры не менее 70-85 градусов

Казалось бы, именно с целью охлаждения масла до такого значения и требовалась установка дополнительного радиатора. Но если летом второй радиатор справится со своей задачей на «ура», то зимой, особенно при температуре ниже 20 градусов, работа на низких температурах может привести к тому, что у коробки попросту выдавит сальники. Каков эффект от дополнительного термостата:

более корректная регулировка температур;
ускоренный прогрев в холодное время года;
оптимизация охлаждения при воздействии высоких температур.

Маленькая особенность

Описанная выше процедура установки хорошо себя показывает в летнее время, и температура масла гарантировано не поднимается выше отметки 80-85 градусов. Но как дело обстоит зимой? Вот тут кроется обратная сторона медали – масло АКПП охлаждается и густеет, что тоже не идет ему на пользу.

Что же теперь не ставить дополнительный радиатор?! Конечно же, сомнений быть не должно – ставить и еще как, но правильно! Дополнительно в систему нужно встроить термостат, который нужно настроить на работу при температуре 75-80 °C. Благодаря этому дополнительный радиатор будет задействован по мере необходимости. То есть когда есть угроза перегрева.

Перегрев АКПП и как с ним бороться

Наверное, многие из тех, кто обратил внимание на описанные выше ненормальности в поведении автомобиля, заметили, что проявляются они при работе в тяжёлых условиях движения, транспортировки прицепа, частом переключении скоростей, при длительной работе на предельных оборотах. При таких режимах работы сильно нагревается АКПП, следовательно нагревается масло, которое загружено в её систему

Какой должна быть температура

Казалось бы, зачем охлаждать масло? Ведь в системе АКПП нет механической трансмиссии. Но в гидротрансформаторе, являющимся составным элементом АКПП, такие элементы есть.

Перегретое масло теряет свои свойства, не забывайте об этом.

Практически во всех современных автомобилях имеется возможность отследить значение температуры масла в автоматической коробке передач. Зачем возникла необходимость иметь перед глазами автомобилиста такую информацию? Превышение температурных пределов может привести к непредсказуемым последствиям:

Масло, будучи рабочим телом в АКПП, при нагреве просто-напросто подгорает, что приводит к выходу из строя трущихся элементов агрегата. Предел его нагрева – 120-130 градусов, а ведь именно до таких температур нагревается сама коробка передач при экстремальных нагрузках.
У фрикционных дисков есть твёрдые и мягкие элементы. Высокие температуры способствуют быстрому разрушению именно мягких элементов, когда температура масла превышает 100 градусов.
Распределяется масло по коробке передач при помощи гидроблока, являющегося составным элементом автоматической коробки передач. Соленоиды – элементы гидроблока – закрывают и открывают его внутренние каналы. В современных соленоидах имеются детали сделанные из пластика. Порой они (соленоиды) бывают пластиковыми целиком. Высокая температура их попросту губит, разрушает. Порой и сам гидроблок перегревается выше допустимых пределов, что приводит к существенной деформации многих его деталей.
Электропроводка, имеющаяся внутри автоматической коробки передач, от высоких температур может просто расплавиться, что приведёт к серьёзным последствиям.

До каких пределов можно допускать нагрев масла

Диапазон этих температур достаточно широк. Многое зависит от того, масло каких марок применяется в той или иной системе, от его свойств. Ведь нельзя заливать масло любой марки, кроме той, что рекомендовано для АКПП конкретной модели. Но сейчас многие производители сошлись на диапазоне 65 – 95 Цельсия.

Превышение 100, а уж тем более 110 – 115 градусов заставляет бить тревогу. Есть повод задуматься о дополнительной системе охлаждения.

Почему именно дополнительный радиатор охлаждения АКПП

На АКПП старых образцов рядом с основным радиатором монтировался отдельный. Такое решение было правильным. Он обдувался «забортным» воздухом или вентилятором, обеспечивающим охлаждение радиатора. Такой вариант почти исключал возможность перегрева масла. Полностью такой перегрев можно полностью исключить, если автовладелец вовремя и правильно меняет масло.

Система охлаждения старых АКПП увеличивала пробег автомобиля на несколько десятков тысяч километров. Фото: i.ytimg.com

Сейчас многое изменилось. В двигателях современных автомобилей такой радиатор является как бы элементом основного радиатора – встроенный радиатор. Эти две системы – охлаждения ATF жидкости и масла АКПП – разделены, дабы они не перемешивались. Казалось бы, простое и эффективное решение. Но возникают некоторые довольно серьёзные проблемы:

Появились новые двигатели, допускающие нагрев до 100 – 110 градусов Цельсия. А максимум для АКПП – 95.
Сечение трубки, по которой проходит масло в радиатор, невелико. Нужной эффективности охлаждения не достигается. Следовательно, не исключён перегрев.
Со временем такие трубки забиваются грязью, несмотря на применяемые фильтры, и замену масла. Без чистки самой системы не обойтись. Иначе ухудшается качество системы охлаждения, что ведёт к быстрому износу агрегата.

Таким образом, видно, что встроенный радиатор проигрывает отдельному. Каков выход? Дополнительный радиатор!

Немного теории

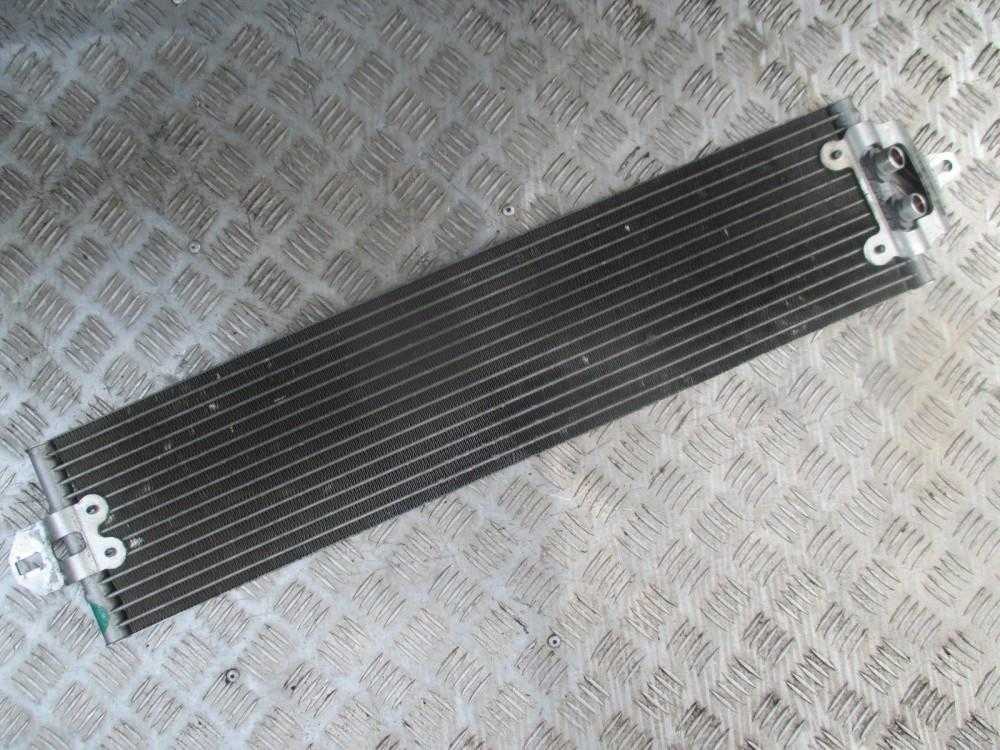

Доп. радиатор для автоматической коробки переключения передач

В автомобилях, имеющих пробег свыше 100 тыс. км установка дополнительного радиатора нормализирует работу трансмиссии, увеличивает ее ресурс. Объясняется это тем, что в машинах, с большим пробегом система охлаждения работает менее эффективно, чем в новых авто. Снижению КПД коробки способствует образование налета на механизмах трансмиссии, протечка смазочного материала через изношенные уплотнители, возникновение вибраций от изношенных узлов. Все эти неполадки приводят к перегреву масла внутри АКПП.

Для автоматических коробок (3-ех и 4-ех ступенчатых) оптимальная рабочая температура составляет 75-800С. В таких температурных условиях ресурс АКПП больше эксплуатационного периода самой машины. В классическом варианте, который используется для большинства автомобилей, трубка охлаждения коробки автомат располагается в основном радиаторе ДВС. При этом с возрастанием степени изношенности машины эффективность охлаждения АКПП падает. Возникает момент, когда при длительной эксплуатации авто, температура двигателя равна температуре автоматической коробки переключения передач и составляет около 1000С, что недопустимо для коробок автомат.

Современные универсальные смазочные материалы имеют синтетическую основу, позволяющую маслам выдерживать чрезвычайно высокие температуры, не разрушаясь и не изменяя структуры заданной производителем. Но для коробок автомат возрастание температуры смазки даже на 100С способно вывести из строя механизмы агрегата, значительно ухудшить их работу. При температуре трансмиссионной жидкости более 1400С происходят процессы обугливания фрикционов, возможен перегрев фрикционной прокладки (критическая температура около 3500С) и ее преждевременный износ. Очевидно: даже используя универсальные трансмиссионные масла, способные выдержать чрезвычайно высокий температурный режим, не удастся избежать капремонта АКПП без хорошей системы охлаждения.

Рекомендуем: Датчик температуры охлаждающей жидкости (ДТОЖ): характеристики, принцип работы, симптомы неисправности, замена

Чрезвычайно низкая температура смазочного материала также вредна для коробки автомат, поэтому мастера рекомендуют в зимний период устанавливать на охладительную магистраль термостат. Это устройство не позволяет непрогретому трансмиссионному маслу охлаждаться через дополнительный маслорадиатор и возвращает смазку к трансмиссии.

Теплообменник

Конструкция теплообменника для трансмиссионной жидкости может различаться в зависимости от конкретной модели автоматической коробки передач. В большинстве моделей теплообменник автоматической коробки передач располагается в корпусе радиатора двигателя. Подобная конструкция системы охлаждения коробки передач позволяет существенно упростить и повысить эффективность охлаждения трансмиссии. Отдельные модели используют увеличенные теплообменники, которые необходимы для обслуживания автоматических коробок передач с увеличенным количеством шестерёнок. Такие коробки передач предназначается в большей степени для мощных дизельных автомобилей, имеющих увеличенный крутящий момент.

Теплообменник АКПП

Автовладелец должен пристально следить за техническим состоянием системы охлаждения коробки передач. Загрязненный теплообменник может привести к существенному ухудшению эффективности охлаждения рабочей жидкости, а наличие загрязнений внутри корпуса теплообменника приведёт к падению давления внутри системы охлаждения. Именно поэтому рекомендуется не только производить регулярную замену смазывающей гидравлической жидкости в коробке передач, но и выполнять механическую очистку радиатора с теплообменником системы охлаждения. Последняя достаточно часто забивается грязью и пухом. Как результат эффективность охлаждения существенно уменьшается.

Проверка патрубков системы охлаждения

Не лишним будет при проведении сервисных работ проверить состояние патрубков системы охлаждения коробки передач. В процессе эксплуатации автомобиля такие патрубки могут терять свою эластичность и покрываться слоем отложений. Рекомендуется заменять патрубки системы охлаждения автоматических трансмиссий спустя 100 – 150 тысяч километров пробега. Тем самым вы сможете защитить себя от подтёков охлаждающей трансмиссионной жидкости, которые могут возникать при нарушении герметичности магистрали системы охлаждения.

Засорение теплообменника

При засорении теплообменника могут появляться остальные проблемы с работой гидротрансформатора. Появляется это в проблемах с переключением передач. Отмечается частичная или же полная блокировка работы гидротрансформатора. В данном случае автомобиль при смене режимов работы коробки передач управляющая автоматика будет глушить двигатель. В процессе эксплуатации автоматической коробки передач в охлаждающей жидкости скапливаются продукты износа, что в свою очередь может привести к заклиниванию клапана магистрали охлаждения. В данном случае риск выхода из строя автоматической коробки передач по причине перегрева возрастает. Именно поэтому необходимо следить за состоянием клапана и качеством охлаждающей жидкости.

Как чистить теплообменник?

Очистка теплообменника и замена охлаждающей жидкости не представляет какой-либо сложности. При должном опыте работы и при наличии специального оборудования вы с лёгкостью сможете провести очистку теплообменника самостоятельно. Вам необходимо отключить магистраль от системы охлаждения автоматической коробки передач. Трубка охлаждения акпп может быть отключена только на неработающей машине. К патрубкам радиатора подключаются шланги от аппаратуры очистки. Через теплообменник специальным аппаратом под высоким давлением пропускается активная жидкость, которая позволяет вымывать из теплообменника продукты износа, шлаковые отложения, сгустки старого масла. После этого вам необходимо отключить аппарат очистки и подключить к патрубкам теплообменника воздушный компрессор. Под высоким давлением теплообменник просушивается, после чего его можно подключать к системе охлаждения автоматической коробки передач.

Как продлить жизнь АКПП?

Соответствие признаков и причин

Приводим таблицу часто встречающихся поломок коробки-автомата.

Признаки	Причины
Не работает задняя передача. Функционируют только 1 и 2 скорость, а 4 и 3 не работают.	Изношены диски фрикционные, обрыв манжет поршня, разрушены уплотнительные кольца.
Автомобиль не двигается вперед, буксует, задняя передача работает.	Изношены диски, передние муфты, обрыв манжет, износ колец муфт, заедание клапана гидроблока.
Автомобиль не двигается назад и вперед. Сильные толчки при переключениях.	Неисправность гидротрансформатора, требуется доливка масла и замена фильтра.
Можно ехать только на третьей передаче.	Износ дисков фрикционных, передних муфт, обрыв и износ манжет поршня, износ колец муфты, заедание клапана. Электронный блок переключил коробку в аварийный режим, необходима диагностика и ремонт.
Переключения на холодной коробке выполняются с толчками.	Грязные соленоиды или гидроплиты. Требуется замена расходных материалов, чистка гидроблока.
Нет заднего хода.	Износ ленты тормозной, обрыв манжет, тормозной ленты, поломка штока поршня.
Автомобиль не способен двигаться в любую сторону. Переключение выполняется без толчков.	Неисправность гидротрансформатора, ведущей шестерни насоса, нет сцепления шестерни с гидротрансформатором. Необходимо добавление масла, чистка фильтра. Износ тормозной ленты, муфты и диска, а также манжет поршней. Износ и поломка уплотнительных колец. Неисправен соленоид или клапан гидроблока.
Повышающийся гул коробки, вибрация при езде, усиливаются при повышении оборотов мотора.	Износ подшипников.
Есть задний ход, передние передачи – только первая и вторая. При прогревании коробки проблема уходит.	Заедание грязного соленоида или клапана гидроблока.
Машине едет в нейтральном положении.	Неправильная регулировка рычага или троса привода коробкой. Заедание поршня муфты. Сваривание фрикционных муфт.
Скорости включаются при высоких скоростях	Неверная регулировка троса дросселя, засорен фильтр, неисправен клапан дросселя.
Автомобиль едет нормально, но на подъеме автомат буксует и включает пониженную скорость.	Низкий уровень масла, износ дисков фрикционных, тормозной ленты. Неисправен маслонасос, соленоиды гидроблока.
Внезапное нажатие на газ не переключает на пониженную скорость, не работает кикдаун.	Неисправна кнопка или датчик под педалью, заедает клапан переключения, неисправен трос заслонки, нет питания датчика.
При трогании с места выполняется пробуксовка, но при возрастании скорости едет нормально, коробка переключается исправно.	Износ шлицев колеса турбины, обрыв манжет.
При переключении происходит пробуксовка.	Неисправен маслонасос, засорился фильтр.
Нет переднего и заднего хода.	На ступице колеса турбины срезало шлицы.
При переключении скорости возникают значительные удары.	Износ тормозной ленты, фрикционных дисков, засорение соленоидов или каналов гидроблока.
Машина буксует при движении и при переключении дергается.	Поломка муфты.
Нет движения в обе стороны, нет давления масла.	Срезаны шлицы маслонасоса.
Автомобиль двигается нормально до момента прогревания масла. Далее происходит пробуксовка, и машина останавливается.	Неисправность дисков фрикционных. При холодном масле его давление и вязкость выше, по сравнению с горячим, изношенные диски лучше прижимаются, и образуют тягу. Износ фрикциона, загрязнение масла, сетки фильтра.
Шум в виде биения металла на холостом ходу.	Сильный износ дисков барабанов.
Коробка не переключается на пониженную скорость при утапливании педали, нет кикдауна.	Неисправность двигателя.
Нет переключения коробки на пониженную скорость при надавливании педали до конца. Машина двигается нормально, до прогревания масла. Далее машина буксует и не движется. Машина медленно разгоняется. Нет заднего хода.	Нарушение герметичности вентиляторных лопаток турбины и насоса. Обрыв лопаток.
В поддоне металлическая стружка крупного размера.	Сильный износ планетарной шестерни.
Масло в коробке пенится, происходит пробуксовка.	Проникновение воды в АКПП.
Низкое давление масла.	Грязные соленоиды или гидроблок. Необходима проверка уровня масла, клапана сброса в насосе.
При включении передачи автомобиль троит и глохнет. При возрастании оборотов двигается нормально.	Необходимо проверить клапан муфт скоростей. Неисправен гидротрансформатор.
Алюминиевая стружка в поддоне.	Износ подшипника скольжения, планетарной шестерни.
В поддоне элементы пластмассы.	Поломка пластиковой детали.
Металлический скрежет.	Износ подшипника дифференциала, шестерен.
В поддоне коробки-автомате выявлены намагниченные ролики.	Поломка роликового упорного подшипника.

Радиатор охлаждения встроенный в основной радиатор

Это новая веха в охлаждении АКПП. Все дело в том, что в радиатор от двигателя, зачастую сбоку закрепляют специальную трубку, которая охлаждает и ATF жидкость. То есть основной радиатор как бы разделен на две части, охлаждение масла двигателя и АКПП. Понятно, что они разделены специальной перегородкой чтобы ни масло, ни охлаждающая жидкость, не перемешивались.

Вроде простое и эффективное строение, два в одном, но здесь есть очень много «НО»:

Есть так называемые высокотемпературные двигатели, у которых работа может быть при 100 – 110 градусов Цельсия. А для АКПП, зачастую нужно 95 градусов, дальше уже нежелательно!
Площадь этой трубки (или части) которая входит в радиатор, небольшая, нет такой эффективности охлаждения, поэтому возможны перегревы.

Как видите, изначально уже встроенный радиатор может проигрывать «отдельному». Конечно, на новых машинах это может быть достаточно, НО! Со временем, на стенках патрубков (радиатора) да и в самой коробке передач, начинает скапливаться грязь. Даже если вы поменяете масло, смените фильтр, но не прочистите систему (в частности радиатор), то охлаждение ухудшается. Все чаще будут фигурировать температуры в 100 градусов, а возможно и больше. Износ вашей автоматической трансмиссии вырастит в разы. Что делать? Читаем дальше …

Дополнительное охлаждение АКПП
