Охлаждение АКПП: схема устройства и принцип работы

Как пользоваться автоматической коробкой передач

По утверждениям автослесарей в СТО, основные неисправности автоматических трансмиссий появляются вследствие нарушения правил эксплуатирования и несвоевременного техобслуживания коробки.

Режимы работы

В зависимости от вида автоматических коробок существуют различные режимы АКПП. Каждое положение рычага селектора или кнопки на нем предназначены для разных условий движения со своими особенностями.

Основные виды режимов АКПП и их влияние на работу автомобиля:

  • Р (паркинг) — блокировка ведущих колес, вала коробки, используется только при нахождении на стоянке и прогреве;
  • N (нейтраль) — вал не блокирован, автомобиль можно буксировать, равносильно нейтральной передачи у МКПП;
  • D (драйв) — движение в нормальных условиях с автоматическим подбором передач;
  • L (D2) — пониженная передача для движения в тяжелых условиях — бездорожье, крутые спуски и подъемы, скорость менее 40 км/ч;
  • D3 — понижение передачи при небольших спусках и подъемах;
  • R (реверс) — движение задним ходом, включается при полной остановке и нажатой педали тормоза;
  • О/D — включение четвертой передачи при движении на высокой скорости;
  • PWR — спортивный режим, для улучшения динамических качеств повышение передачи происходит на более высоких оборотах двигателя;
  • Normal — для плавного и экономичного движения;
  • Manu — ручной режим включения передач, рекомендуется для использования зимой.

Как заводить машину на автомате

Особенности работы автоматической КПП требуют грамотного запуска. Для защиты коробки от неправильных действий и последующих поломок были разработаны степени защиты.

В момент запуска автомобиля селектор должен находиться в положении «Р» (парковка) или «N» — нейтраль. Только в таких положениях система защиты даст пройти сигналу о пуске двигателя. В других положениях рычага повернуть ключ не получится или никаких изменений после оборота ключа не будет.

Для старта лучше воспользоваться парковочным режимом, так как у автотранспорта будут блокированы ведущие колеса и это не позволит ему скатиться. Нейтральный режим следует использовать только для экстренной буксировки.

Несколько слов о важности контроля масла в коробке передач

Ранее уже было упомянуто, что устройство АКПП представляет собой довольно-таки сложный механизм. Для информации, он состоит не только из планетарного ряда, осуществляющего смену передач, но и гидротрансформатора, передающих кручение валов и электронного блока управления. За исключением последнего элемента, все составляющие коробки передач выполняют огромную механическую работу, которая связана с постоянной передачей и контролем вращения, что просто невозможно без трения деталей. Устранить все побочные эффекты трения позволяет именно использование трансмиссионного масла, постоянно циркулирующего по полостям АКПП и смазывающего рабочие механизмы.

Данная жидкость для автоматической коробки передач играет немаловажную роль. Помимо повышения ресурса трущихся элементов, масло помогает:

  • Избежать частых перегревов коробки;
  • Частично очищать внутренности АКПП от загрязнений;
  • Стабильно работать её составляющим.

Главное правило использование «автомата» звучит крайне просто – чем чаще и качественней проводится замена масла в АКПП, тем дольше механизм служить на благо своего владельца. Как показывает практика, подобное изречение представляет непростую формальность, а реально положение дел.

В типовом варианте масло для автоматических коробок передач подлежит проведению двух основных операций:

  • Проверка, заключающаяся в оценке состояния жидкости, её количества и давления масла в АКПП;
  • Частичная или полная замена масла, необходимость которой определяет по итогу проведения отмеченной выше процедуры.

Более подробно каждую операцию осветим ниже. Сейчас же подведём логический итог данного пункта статьи и констатируем – проверка уровня масла в АКПП и его своевременная замена просто недопустимы к игнорированию, хотя бы потому, что они позволяют существенно продлить срок службы коробки.

Теплообменник

Конструкция теплообменника  для трансмиссионной жидкости может различаться в зависимости от конкретной модели автоматической коробки передач. В большинстве моделей теплообменник автоматической коробки передач располагается в корпусе радиатора двигателя. Подобная конструкция системы охлаждения коробки передач позволяет существенно упростить и повысить эффективность охлаждения трансмиссии. Отдельные модели используют увеличенные теплообменники, которые необходимы для обслуживания автоматических коробок передач с увеличенным количеством шестерёнок. Такие коробки передач предназначается в большей степени для мощных дизельных автомобилей, имеющих увеличенный крутящий момент.

Теплообменник АКПП

Автовладелец должен пристально следить за техническим состоянием системы охлаждения коробки передач. Загрязненный теплообменник может привести к существенному ухудшению эффективности охлаждения рабочей жидкости, а наличие загрязнений внутри корпуса теплообменника приведёт к падению давления внутри системы охлаждения. Именно поэтому рекомендуется не только производить регулярную замену смазывающей гидравлической жидкости в коробке передач, но и выполнять механическую очистку радиатора с теплообменником системы охлаждения. Последняя достаточно часто забивается грязью и пухом. Как результат эффективность охлаждения существенно уменьшается.

Проверка патрубков системы охлаждения

Не лишним будет при проведении сервисных работ проверить состояние патрубков системы охлаждения коробки передач. В процессе эксплуатации автомобиля такие патрубки могут терять свою эластичность и покрываться слоем отложений. Рекомендуется заменять патрубки системы охлаждения автоматических трансмиссий спустя 100 – 150 тысяч километров пробега. Тем самым вы сможете защитить себя от подтёков охлаждающей трансмиссионной жидкости, которые могут возникать при нарушении герметичности магистрали системы охлаждения.

Засорение теплообменника

При засорении теплообменника могут появляться остальные проблемы с работой гидротрансформатора. Появляется это в проблемах с переключением передач. Отмечается частичная  или же полная блокировка работы гидротрансформатора. В данном случае автомобиль при смене режимов работы коробки передач управляющая автоматика будет глушить двигатель. В процессе эксплуатации автоматической коробки передач в охлаждающей жидкости скапливаются продукты износа, что в свою очередь может привести к заклиниванию клапана магистрали охлаждения. В данном случае риск выхода из строя автоматической коробки передач по причине перегрева возрастает. Именно поэтому необходимо следить за состоянием клапана и качеством охлаждающей жидкости.

Как чистить теплообменник?

Очистка теплообменника и замена охлаждающей жидкости не представляет какой-либо сложности. При должном опыте работы и при наличии специального оборудования вы с лёгкостью сможете провести очистку теплообменника самостоятельно. Вам необходимо отключить магистраль от системы охлаждения автоматической коробки передач. Трубка охлаждения акпп может быть отключена только на неработающей машине. К патрубкам радиатора подключаются шланги от аппаратуры очистки. Через теплообменник специальным аппаратом под высоким давлением пропускается активная жидкость, которая позволяет вымывать из теплообменника продукты износа, шлаковые отложения, сгустки старого масла. После этого вам необходимо отключить аппарат очистки и подключить к патрубкам теплообменника воздушный компрессор. Под высоким давлением теплообменник просушивается, после чего его можно подключать к системе охлаждения автоматической коробки передач.

Как продлить жизнь АКПП?

Конструкция системы охлаждения

Как правило все коробки старого поколения охлаждались путём подачи масла по трубкам на радиатор двигателя который в свою очередь имел кроме парубков под антифриз ещё два штуцера для циркуляции коробочного масла. Масло циркулировало внутри радиатора по особому трубопроводу. Происходил теплообмен между жидкостями. Эта базовая конструкция всячески модернизировалась инженерами автомобилестроителями а именно добавлялись дополнительные воздушные радиаторы ,включенные последовательно в начальную конфигурацию, всевозможные клапаны, фильтры, термостаты и  т.д.

В последнее время инженеры практикуют установку особого теплообменника(кулера) непосредственно на картере АКПП, что по их мнению повышает их эффективность и надёжность.

Исходя из вышеизложенного, можно сделать вывод, что рабочее масло АКПП и жидкость охлаждения двигателя могут встретиться и смешаться в неисправном радиаторе ДВС либо в неисправном кулере АКПП. Другой точки соприкосновения эти жидкости не имеют.

Чем обусловлены появления этих проблем в радиаторах и кулерах?

Первая причина —  это возникновение микротрещин в данных устройствах в результате ДТП. Вроде безобидные вмятины с наружи радиаторов не являются гарантией того, что внутри не образовалась скрытая микротрещина способная открыть путь маслу либо антифризу. В практике встречались случаи когда при проверке радиатора под давлением перепуска не было. А при реальной установке радиатора на авто и его разогрева до рабочей температуры проблема имела место быть.

Вторая причина —  таит в себе химическую подоплёку Все мы слышали что охлаждающую жидкость необходимо периодически менять. Сроки в разной литературе примерно  3 — 5 лет. Причин для смены антифриза несколько , но одна из них это появление со временем агрессивной составляющей по отношению к алюминию из которого и изготавливаются радиаторы и кулера. Проще говоря по истечению какого-то срока появляется коррозионное отверстие с вытекающими последствиями.

Чем чревато попадание антифриза в коробку?

Все фрикционные элементы постепенно отслаиваются. Резинотехнические элементы разбухают, становятся дряблыми, перестают уплотнять полости, появляются течи и функциональные нарушения. Гидроблоки и электронные элементы АКПП выходят из строя. Если оперативно не принять меры то трансмиссия быстро и верно разрушается.

Как обнаружить?

Периодически проверять уровень и чистоту масла в АКПП. Бить тревогу если масло приобрело белёсый оттенок либо стало цвета кофе с молоком.

Так же можно пройти в нашем сервисе «Тест масла АКПП на гликоль«

Периодически проверять уровень охлаждающей жидкости в радиаторе двигателя и обращать внимание на наличие масла (масляной эмульсии) в расширительном бачке. Если заметили, то надо определиться откуда

Здесь может быть и моторное. Для этого на СТО к спецам.Хочу добавить что из нашей практики были случаи когда пробой в радиаторе не приводил к гибели коробки т.к. коробочное масло перекачивало в систему охлаждения авто а в АКПП антифриз не поступал. Но это связано с определённой конструкцией системы охлаждения где давление меньше давления чем в системе охлаждения АКПП и с определённой конфигурацией трещины которая на холодную закрывалась.

Что делать если антифриз в масле АКПП?

Первое не пытайтесь промывать коробку маслом.

Это ничего не даёт т.к. фрикционное покрытие состоящие из целлюлозы взяло воду и гликоль и это необратимо. Несколько циклов нагрев-остывание сделают своё дело и покрытие отклеится.

Рекомендуем:

  • полную разборку АКПП;
  • промывку с заменой всех фрикционных элементов;
  • ремонтный комплект с резинотехническими изделиями;
  • обязательное обслуживание гидротрансформатора (если таковой имеется);
  • замена фильтрующих элементов и масел.

А также необходимо устранить причину неприятности.

Это заменить радиатор или кулер. Можно установить выносной специализированный радиатор воздушного охлаждения и оставить основной для дальнейшей эксплуатации, что удешевит процесс ремонта. В любом случае лучше получить квалифицированную консультацию у специалистов, которые дадут рекомендацию наиболее эффективного пути ремонта без лишних финансовых потерь.

Работники нашего сервиса будут рады проконсультировать Вас по любым вопросам, связанным с эксплуатацией, обслуживанием и ремонтом автоматических трансмиссий всех видов и любых производителей.

Роботы

Роботы можно разделить на две группы. Робот с одним сцеплением — это обычная «механика», у которой сцеплением и переключением передач управляет не водитель, а автоматика. Надежность такого агрегата в теории должна быть самой высокой среди АКП. Но практика это не подтверждает. Например, на редакционной Весте с роботом стояли уже три сцепления при пробеге меньше 45 тыс.км. Коробка Easytronic, которую устанавливали на Опели, мучили владельцев отказами по электронике. По скорости и комфорту переключения робот с одним сцеплением — худшая автоматическая коробка. Основное его преимущество — невысокая цена. Поэтому его ставят в основном на небольшие и недорогие автомобили.

Что такое автоматическая коробка передач

Коробка-автомат — это один из видов трансмиссии, при которой происходит автоматический выбор необходимого передаточного числа без участия водителя с учетом характера движения, скорости и других параметров.

В автомобиле с АКПП отсутствует педаль сцепления в связи с тем, что сцепление заменено гидротрансформатором, который и передает крутящий момент на колеса.

Запуск автомобиля с АКПП

Для обеспечения сохранности АКПП в автомобиле предусмотрены несколько видов защит.

Для запуска двигателя автомобиля рычаг селектора должен располагаться в положении Parking (P) или Neutral (N). При нахождении селектора в других режимах пуск мотора будет невозможен, так как или не провернется ключ или вообще ничего не произойдет.

В связи с тем, что режим «N» задуман производителем в основном для буксировки машины, то для запуска двигателя предпочтительнее использовать режим «Р», при котором ведущие колеса заблокированы, что защищает от незапланированного движения автомобиля по наклонной поверхности.

Еще одной немаловажной защитой от неправильного запуска автомобиля является необходимость выжима тормозной педали, что очень полезно при пуске машины в положении селектора на «N», так как нажатая педаль тормоза не даст покатиться автомобилю при нахождении на наклонной поверхности. В современных машинах существуют дополнительные виды защит с целью противодействия угону

Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона

В современных машинах существуют дополнительные виды защит с целью противодействия угону. Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона.

Для ее снятия необходимо аккуратно поворачивать ключ при одновременном повороте рулевого колеса в любом направлении. При согласованных действиях защита от угона выключится и будет возможен запуск автомобиля.

Как трогаться на автомате

После запуска двигателя машину необходимо снять с ручного тормоза.

Для начала движения при выжатой педали тормоза необходимо перевести селектор на одно из положений, нажав кнопку на нем:

  • «D» — движение вперед в обычных условиях;
  • «R» — движение задним ходом при необходимости маневра;
  • «L» или «D2» — для движения по бездорожью, при нахождении автомобиля на значительном уклоне в момент начала движения, максимально разрешенная скорость для таких режимов менее 40 км/ч;
  • «D3» — при необходимости тронуться с небольшой горки;
  • «S», «W», «*», «Hold», «Winter» — зимний режим, для старта и движения по снегу со сниженной вероятностью пробуксовки ведущих колес.

После отпускания педали тормоза автомобиль начнет движение даже без нажимания на педаль акселератора (газа).

При сильных морозах до начала движения после длительной стоянки в холодном месте необходимо дать прогреться двигателю и трансмиссии в течение 6-10 минут.

Как тормозить двигателем на автомате

На автоматических КПП можно тормозить двигателем, только этот процесс отличается от МКПП.

Для подтормаживания двигателем в зависимости от условий необходимо выбрать следующие положения селектора:

  • при наличии кнопки «O/D» на скорости ниже 110 км/ч ее можно нажать для плавного притормаживания двигателем и ограничения скорости передвижения до 80 км/ч;
  • «L», «D1» или «D2» при движении по бездорожью со спусками и подъемами под большим углом, такие режимы позволяют использовать максимум мощности и ограничивают скорость до 20-50 км/ч (L, D1), 40-80 км/ч (D2);
  • «D3» — движение до 3-й передачи при скорости до 100-110 км/ч;

Как пользоваться ручником

Производитель указывает, что использовать стояночный тормоз необходимо даже в положении селектора «Р»

Основными моментами для использования ручного тормоза являются:

  • необходимость дополнительной фиксации машины при стоянке с работающим мотором, особенно при покидании транспорта;
  • необходимость надежной фиксации машины в случае установки запаски и другого мелкого ремонта;
  • при остановке на поверхности с большим углом наклона для избегания выбивания селектора с положения «Р» из-за большой нагрузки на ведущие колеса.

Перед началом движения необходимо проверять стояночный тормоз для избегания попытки начать движение при затянутом стояночном тормозе.

Перегрев коробки автомат: последствия и признаки

Итак, стразу отметим, значительное повышение температуры трансмиссионного масла в автомате обычно проявляется в виде тех или иных сбоев в работе АКПП.

Игнорирование таких симптомов может привести к сокращению ресурса самого агрегата или поломкам. Другими словами, АКПП в этом случае часто выходит из строя, после чего требуется дорогостоящий капитальный ремонт или замена коробки на контрактную.

Идем далее. Причины перегрева коробки автомат могут быть разными. Прежде всего, в самом агрегате есть большое количество нагруженных элементов, которые взаимодействуют между собой. В результате выделяется большое количество тепла, которое отводится при помощи трансмиссионной жидкости ATF.

Еще одной особенностью многих гидромеханических автоматов является высокий нагрев масла КПП в гидротрансформаторе. Денное устройство фактически является сцеплением АКПП, при этом крутящий момент от ДВС передается через трансмиссионную жидкость.

Становится понятно, что проблемы в АКПП или ГДТ, отклонение от нормы уровня масла в автомате, снижение давления ATF, а также потеря свойств самой трансмиссионной жидкости приводят к росту температуры АКПП. В некоторых случаях масло в коробке автомат разогревается до 120 градусов и  больше.

Такой нагрев является критическим, масло теряет свойства, агрегат работает со сбоями, износ коробки значительно увеличивается. Последствия перегрева АКПП проявляются в виде поломки соленоидов, фрикционных дисков, а также целого ряда других элементов коробки передач.

На практике через пару десятков минут работы АКПП в режиме предельного нагрева будет достаточно для того, чтобы агрегат вышел из строя

По этой причине важно своевременно выявить симптомы перегрева АКПП. В случаях, когда АКПП перегревается, признаки избыточного нагрева можно определить самостоятельно

Если коробка автомат сильно перегрелась, ЭБУ трансмиссией может перевести агрегат в аварийный режим АКПП.

На приборной панели загорается чек или A/T, что указывает на проблемы с автоматической трансмиссией. Различные датчики АКПП фиксируют рост температуры, снижение давления ATF и т.д. В подобной ситуации не редкость, когда гидротрансформатор буквально синеет от сильного нагрева, оплавляется проводка АКПП, фрикционы пригорают и рассыпаются.

В этом случае, когда АКПП встала в аварийный режим, оптимально сразу прекратить эксплуатировать автомобиль и доставить его в сервис не своим ходом, чтобы дальше не ухудшить ситуацию. При этом если предполагается буксировка без вывешивания ведущих колес, тогда нужно отдельно учитывать все правила и нюансы такой буксировки авто с АКПП.

Обратите внимание, не всегда автомат при перегревах «упадет» в аварию. Часто коробка работает, чек не горит, но температура приближается к критической отметке

В подобной ситуации после того, как автомат выйдет на рабочую температуру, водитель обычно ощущает явные рывки, толчки при переключениях, автомат буксует, затягивает переключение передач и т.п. При этом на холодную коробка работает нормально.

Нужно понимать, что в дальнейшем проблем все равно не избежать, так как постоянный перегрев, пусть и не критический, значительно сокращает ресурс фрикционов, соленоидов, может стать причиной деформаций гидроблока и т.д. Само трансмиссионное масло в условиях повышенного нагрева также быстро теряет свои свойства и сильно загрязняется. Это значит, что владелец должен постоянно проверять уровень и качество масла в АКПП.

Еще важно отмечать любые изменения в работе агрегата и сразу проводить диагностику, своевременно менять масло и фильтр АКПП в коробке автомат, использовать качественные жидкости, рекомендуемые самим изготовителем трансмиссии

Установка дополнительного радиатора

Проблемы с нагревом АКПП возникают у владельцев таких автомобилей, как Шевроле и ему подобных. Потому что рабочая температура двигателя у этих автомашин достигает 115 градусов. А коробка передач не имеет отдельного радиатора охлаждения масла автоматической КПП. В результате автомат автомобиля, еще не проездив свои законные 60000 километров, начинает пинаться, терять набор скорости, и автовладелец получает полуразрушенную коробку в ремонте.

В таком случае АКПП этого автомобиля спасет установка универсального радиатора АКПП. У машины перестанет нагреваться автомат, когда двигатель автомобиля набирает обороты выше положенных узлов, при которых трансмиссионная жидкость будет оставаться при оптимальной температуре. Увеличится длительность выработки механических деталей, а значит от ремонта и до ремонта автомобиль будет набирать положенное количество километража.

Дополнительные радиаторы подбираются после диагностики на СТО. Необходимо узнать насколько происходит прогрев в коробке, чтобы подобрать максимально точный аппарат.

Виды радиаторов:

НаименованиеКомпанияРазмер (мм)Объем двигателя (л)
Трубчатый, четырех-рядныйHayden, Tranny Cooler222х127х19До 2
Трубчатый, шестирядныйHayden, Tranny Cooler222х190х19До 3
Трубчатый, восьмирядный (требует установку термостата для эксплуатации в зимний период)Hayden, Tranny Cooler308х254х19Свыше 3
ПластинчатыйHayden, Long305х279х19До 6

Читать

Причины затягивания с переключением передач на АКПП и способы их устранения

Как установить своими руками

Установка дополнительного радиатора для охлаждения АКПП не займет много времени. И выполнить ее может обычный автолюбитель без обращения в СТО.

Внимание! В качестве дополнительного охлаждающего аппарата необходимо выбрать надежный и качественный прибор. Коротко о них было рассказано в предыдущем блоке

В комплекте с устройством должны продаваться специальные стяжки. К нему покупаются хомуты, переходники, а также специальные шланги, которые выдержат циркуляцию горячей трансмиссионной жидкости.

Установка проходит следующим образом:

  1. Снять передний бампер и левый воздуховод.
  2. Закрепить новый радиатор на охлаждающем устройстве для двигателя с помощью специальных стяжек. Место выбирать следует за решеткой охлаждающего устройства двигателя. От вентилятора он будет обдуваться воздухом.
  3. На трубы, диаметр которых может варьироваться от 3, 8 до 10 мм, надеваются шланги и плотно крепятся хомутами.
  4. Присоединить армированные шланги к заводским через специальные переходники. Если покупать их дорого для автовладельца, то можно попросить друга-токаря выточить переходную трубку.
  5. Долить трансмиссионную жидкость, чтобы полностью заполнить систему маслом.

Дополнительно к радиатору для АКПП можно поставить и термостат. Он поможет охлаждать систему не всегда, а именно в нужный момент.

Внимание! Термостат может заклинить. Тогда ни от него, ни от дополнительного радиатора толку не будет

Более подробно о том, как установить дополнительный радиатор на видео:

Дополнительный термостат

Установка термостата позволит радиатору охлаждения масла АКПП регулировать температуру. Помимо этого, термостат является плюсом при следующих условиях окружающей среды:

  • в зимнее время улучшает прогрев автомата;
  • в летнее время лучше охлаждает масло в коробке.

Принцип действия термостата описан в таблице:

РежимыТемпература маслаКруг работы
ШтатныйДо 75 градусовМалый круг циркуляции. Второй аппарат не зайдествован.
УсиленныйУдержание температуры между 75 и 85 градусамиБольшой круг циркуляции. Задействуется дополнительный радиатор охлаждения АКПП

Читать

Как управлять автоматической коробкой передач

Охлаждение трансмиссионного масла в коробке автомат

Итак, с учетом особенностей работы, масло в АКПП требует эффективного охлаждения. Для решения этой задачи в конструкцию интегрирована система охлаждения АКПП. Указанная система охлаждения коробки автомат необходима для того, чтобы избежать роста температуры трансмиссионного масла и перегрева АКПП. Более того, так как современные двигатели и коробки отличаются высоким КПД, подразумевается их эксплуатация в тяжелых режимах.

В подобных условиях система охлаждения позволяет не только эффективно охлаждать коробку, но и сохранять необходимые свойства рабочей жидкости ATF. Дело в том, что от состояния, уровня и свойств гидравлической трансмиссионной жидкости напрямую зависит срок службы и качество работы автоматической коробки.

Простыми словами, трансмиссионное масло в автомате должно как можно быстрее выходить на рабочую температуру, при этом потеря свойств при сильном нагреве также недопустима. Именно по этой причине для автоматов разработана отдельная группа специальных трансмиссионных масел, а также запрещено использовать моторные масла и смазки для МКПП.

Что касается системы охлаждения коробки автомат, такая принудительная система охлаждения АКПП включает в себя:

  • Маслонасос, который нагнетает масло под давлением и прокачивает трансмиссионную жидкость от движущихся элементов и деталей коробки в маслоприемник,
  • Маслоприемник находится в поддоне АКПП или в радиаторе автомобиля (в зависимости от схемы реализации),
  • Теплообменник для трансмиссионного масла (масляный радиатор АКПП, он же маслоохладитель АКПП) на разных моделях авто может отличаться. На большинстве автомобилей с автоматом охладитель АКПП находится в корпусе радиатора системы охлаждения двигателя. Решение позволяет упростить конструкцию, а также  улучшить охлаждение трансмиссии. На некоторых авто масляный радиатор коробки автомат может быть установлен отдельно, еще могут стоять увеличенные теплообменники для мощных ДВС, выдающих большой крутящий момент.
  • Также дополнительно в систему устанавливается фильтр АКПП, который является фильтром грубой очистки (металлическая сетка или сетка из синтетики). Указанный фильтр, как и масло АКПП вместе с фильтрами тонкой очистки, нужно менять каждые 40-60 тыс. км. пробега. Если условия эксплуатации тяжелые, интервалы замен лучше сократить на 15-20%.

Не трудно догадаться, что теплообменник АКПП является одним из основных элементов системы охлаждения коробки передач. Дело в том, что загрязнения масляного радиатора коробки автомат снаружи приводят к ухудшению эффективности охлаждения жидкости ATF.

Отложения и грязь внутри теплообменника означает снижение пропускной способности и падение давления в системе охлаждения. По этой причине в рамках обслуживания АКПП нужно не только менять масло и фильтры, но и выполнять механическую очистку радиатора системы охлаждения коробки.

Установка дополнительного охлаждения АКПП

Охлаждение АКПП — важный момент при эксплуатации автомобилей с автоматической коробкой передач. Установка дополнительных радиаторов охлаждения существенно сократит износ коробки и увеличит ее ресурс на 30-40%

Анализируя сложившийся опыт, можно сделать вывод, что установка охлаждения АКПП (дополнительного радиатора) снижает рабочую температуру масла на 15 — 40°С. (в зависимости от модели дополнительного радиатора)

  • более мягкая и плавная работе АКПП
  • увеличение срока эксплуатации гидравлического блока управления и автоматической трансмиссии в целом
  • продление срока службы сальников и уплотнений
  • в некоторых случаях с помощью дополнительного охлаждения можно убрать тычки (удары) при переключении передач.

Важно отметить, что штатная (оригинальная) система охлаждения работает по принципу теплообмена охлаждающей жидкости двигателя (антифриз) с маслом АКПП , т.е. в основном радиаторе двигателя находится трубка охлаждения АКПП, которая омывается антифризом

Пока автомобиль новый, эта система охлаждения справляется со своей задачей, но с каждым годом ее эффективность падает. Рабочая температура двигателя, в зависимости от производителя и вида топлива колеблется от 85 до 100 °С, а нормальная рабочая температура коробки автомат не должна превышать 80 — 85°С, т.е. при длительной эксплуатации автомобиля эти две температуры сравняются и температура АКПП будет такой же как и двигателя, т.е . КРИТИЧНОЙ, поэтому и происходит преждевременный выход из строя АКПП.

Для более эффективного охлаждения АКПП рекомендуем промывку штатной системы охлаждения со снятием радиаторов один раз в год!

Установив дополнительное охлаждение для АКПП, вы избавляетесь от возможных неисправностей и увеличиваете срок эксплуатации автоматической трансмиссии. Также, установив дополнительный радиатор охлаждения, Вы избавитесь от необходимости ремонта гидроблока АКПП.

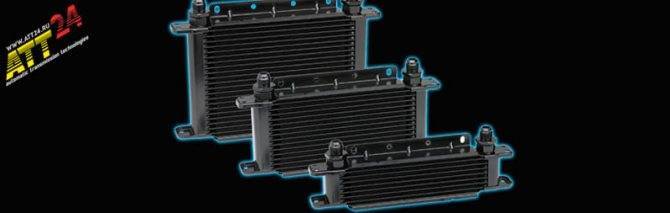

Мы являемся официальными дилерами компаний HAYDEN и LONG COOLERS

Задача радиаторов HAYDEN — отвод избытка тепла от трансмиссионной жидкости и сохранения её рабочей температуры, а так же предупреждение чрезмерного охлаждения в зимние время года.

Установка радиаторов HAYDEN для охлаждения АКПП

(цена указана за радиатор и установку его на автомобиль)

МодельРазмеры радиатора, ммЦена
OC-1401318x127x196500 руб.
OC-1402403x127x196700 руб.
OC-1403318x190x196800 руб.
OC-1404403x190x197100 руб.
OC-1405403x254x197 800 руб

Радиаторы LONG COOLERS

Их преимущество состоит в том, что они изготовлены из латуни, в отличие от алюминиевых HAYDEN. В наличии имеются переходные пластины, предназначенные для установки дополнительного охлаждения на АКПП 09G, 09K (TF-60SN), 096 (01M, 01P,01N), DP0 (AL4)

Охлаждение автоматических коробок передач (т.е. установка дополнительно радиатора) необходима для автомобилей с пробегом более 100 тысяч километров. Это связанно с тем, что система охлаждения в них неэффективна из-за грязи радиатора и продуктов окисления масла, а так же из-за износа автоматической коробки, что снижает теплообмен.

В виду склонности к перегреву радиатор просто необходим следующим моделям трансмиссий:

  • 722.9 для автомобилей Mercedes-Benz E 211, S 221, GL 164 ML 163
  • A960/A760 для автомобилей Lexus GS300 330
  • AW55-50SN для автомобилей Volvo XC90, S60, S80
  • TF80SC/TF81SC для автомобилей Volvo XC90, Mazda RX7, Land Rover Freelander
  • TR60SN (09D) для автомобилей Porsche Cayenne, VW Touareg
  • U140/U150 для автомобилей Lexus RX300, RX330, RX350

Дополнительные радиаторы охлаждения АКПП можно установить практически на любые на автомобили с любым типом трансмиссии.

Единственное ограничение — это наличие свободного места для установки дополнительного радиатора. Специалисты АТТ24 проконсультируют вас по этому вопросу, замерят пространство и подберут подходящий радиатор.

С дополнительным охлаждением масла ваша АКПП прослужит дольше

Важно, что это не просто охлаждения, а именно поддержка оптимальной рабочей температуры как в летнее, так и в зимнее время

Что в итоге

Как видно, кроме аппаратной замены и метода вытеснения также существуют специальные промывки-добавки для АКПП или промывочные масла в коробку автомат. Некоторые владельцы также используют керосин или бензин.

В любом случае, после промывки нужно проверять коробку, оценивать качество ее работы, убедиться в отсутствии шумов, пробуксовок, рывков и т.д. Напоследок отметим, что существуют разные типы АКПП, при этом далеко не всегда можно и нужно использовать отдельные промывки.

Специалисты по ремонту и обслуживанию АКПП рекомендуют проводить очистку спецсредствами только в случае острой необходимости, то есть избегать добавок или промывочных составов. Другими словами, лучше всего чистить автомат трансмиссионным маслом, причем полностью подходящим по свойствам для той или иной АКПП.

Чтобы избежать загрязнения коробки, лучше своевременно менять масло, а также делать поправку на условия эксплуатации (замена производится раньше, чем положено по регламенту). Такой подход позволяет исключить риски, которые возникают после использования промывочных масел АКПП, чистящих присадок в отработку и, тем более, керосина, бензина или солярки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
