Двигатель с переменной степенью сжатия: особенности конструкции

Что такое степень сжатия двигателя

Есть распространенное заблуждение, что степень сжатия — едва ли не самый главный параметр любого автомобильного двигателя. На самом деле, это не совсем так. Степень сжатия двигателя влияет на топливо, которое лучше использовать для мотора. Также от степени сжатия зависят параметры воспламенения. Если на автомобиле используется искровое зажигание (бензиновый двигатель), степень сжатия специалисты стремятся повысить, а если сгорание в цилиндрах происходит от сжатия (дизельный двигатель), то, наоборот, снизить.

Рассмотрим пример. Допустим, у нас бензиновый двигатель с объемом в 2,4 литра. Если в таком моторе степень сжатия равна 6 единицам, то мощность такого двигателя составит около 100 лошадиных сил. При этом, если оставить тот же мотор, но повысить степень сжатия в дважды — до 12 единиц, то мощность составит около 135-140 лошадиных сил. При этом в обоих рассмотренных случаях расход бензина будет одинаковый. Если сжатие выше, то ниже температура выхлопных газов, соответственно, больше высвободившейся энергии может быть преобразовано в механическую работу.

Если углубиться в физику процесса, можно вспомнить, что чем выше уровень расширения газов после произошедшего воспламенения, тем ниже температура этих газов. Соответственно, больше механической энергии в результате взрыва высвобождается. Поскольку в автомобильных двигателях степень сжатия и степень расширения газов в процессе взрыва практически идентичны (поскольку взрыв происходит в замкнутом цилиндре), отсюда следует, что с повышением степени сжатия удается повысить эффективность работы двигателя.

Само собой, повышать степень сжатия можно не до бесконечности — есть определенная граница. В зависимости от того, насколько высока температура и давление смеси в момент создания искры, определяется риск возникновения детонации. Если не просчитывать данный фактор, могут создаться серьезные проблемы в работе двигателя.

Обратите внимание: Чтобы нивелировать проблему с возникновением детонации в ходе повышения температуры, производители автомобилей ввели в двигателях пятый цикл. Смысл его в том, что закрытие впускных клапанов происходит позже, чем ранее. Соответственно, это позволяет лучше использовать топливо в цилиндрах, что снижает степень сжатия, но увеличивает уровень расширения

Такая схема используется на современных автомобильных моторах

Соответственно, это позволяет лучше использовать топливо в цилиндрах, что снижает степень сжатия, но увеличивает уровень расширения. Такая схема используется на современных автомобильных моторах.

Если ознакомиться с технической информацией по автомобилю, можно заметить, что степень сжатия фигурирует в документации в качестве одного из параметров. Данная степень сжатия является постоянной для двигателя, и изменить заложенные производителем значения практически невозможно.

Степень сжатия можно измерить самостоятельно. Чтобы это сделать, необходимо поделить общий объём двигателя на число цилиндров. В результате данных вычислений удастся узнать полный объем одного цилиндра. Далее потребуется один из поршней мотора перевести в верхнюю мертвую точку и залить в данный цилиндр масло, отмерив его объем. Полученный объем — это объем камеры сгорания. Далее остается разделить общий объём цилиндра на объем камеры сгорания и узнать степень сжатия двигателя.

Как можно изменить показатель сжатия

Методы увеличения:

  • Расточка цилиндров и установка поршней большего размера.
  • Уменьшение объема камер сгорания. Выполняется за счет удаления слоя металла со стороны плоскости сопряжения головки с блоком. Эту операцию из-за мягкости алюминия лучше делать на фрезерном или на строгальном станке. Шлифовальный станок использовать не следует, так как его камень будет постоянно забиваться пластичным металлом.

Способы снижения:

  • Снятие слоя металла с днища поршня (делается это обычно на токарном станке).
  • Установка между головкой и блоком цилиндров дюралюминиевой проставки между двумя прокладками.

Взаимосвязь коэффициента сжатия и компрессии

Зная значение коэффициента сжатия, можно рассчитать какая компрессия должна быть в двигателе. Однако, обратная оценка не будет соответствовать действительности. Так как компрессия зависит еще и от изношенности деталей цилиндр-поршневой группы и газораспределительного механизма. Низкая компрессия двигателя часто говорит о значительном износе мотора и необходимости его ремонта, а не о малом коэффициенте сжатия.

Турбированные моторы

В цилиндры двигателя, имеющего турбонаддув, воздух нагнетается компрессором под давлением несколько больше атмосферного. Значит, для определения показателя сжатия такого мотора нужно значение, которое вы получите в результате расчета по формуле, умножить на коэффициент турбокомпрессора. Бензиновые двигатели с турбонаддувом работают на топливе с октановым числом выше, чем у бензина, который потребляют такие же моторы без турбин, именно потому, что их коэффициент ξ больше.

https://youtube.com/watch?v=QBU5RolKDUI

Степенью сжатия называется одна из основных характеристик двигателя внутреннего сгорания (ДВС). От нее напрямую зависит мощность мотора, топливная экономичность, а также динамика автомобиля.

В статье:

Воздушно-топливная смесь поступает в цилиндр, когда соответствующий поршень находится в самом нижнем положении (нижняя мертвая точка). В это время она занимает максимально возможный объем, который уменьшается по мере движения поршня в верхнем направлении, и становится минимальным после достижения им крайней верхней позиции. В этот момент объем цилиндра ограничен камерой сгорания, и находящаяся в ней смесь воспламеняется. Создавшееся мощное давление оказывает воздействие на поршень, отталкивая его в нижнем направлении и, тем самым, заставляя вращаться коленвал, на котором он установлен.

Степенью сжатия называется показатель, который характеризует, во сколько раз уменьшается объем воздушно-топливной смеси при движении поршня от крайнего нижнего к крайнему верхнему положению. Говоря более простым языком, это отношение максимального объема цилиндра к объему камеры сгорания.

Пример подсчета

Вот как выглядит общепринятая расчётная
формула для автомобильного ДВС: «ССД = (РО+ОКС)/ОКС». Степень сжатия здесь
отмечена как «ССД», рабочий объём цилиндра — «РО», а объём камеры сгорания —
«ОКС».

Для расчёта «РО» нужно в первую очередь
разложить единый объём двигателя или литраж на количество используемых
цилиндров. К примеру, литраж мотора «четвёрки» — 1997 см3. Для определения
ёмкости одного цилиндра, надо 1997 разделить на 4. Получится около 499 см3.

Для вычисления параметра «ОКС» специалисты
пользуются проградуированной в см3 трубкой или пипеткой. Под камерой
подразумевается место, где непосредственно происходит возгорание горючего.
Камеру заправляют, а затем измеряют объём с помощью жидкостной бюретки. Если
нет градуированной трубочки, можно жидкость выкачать с помощью шприца, а затем
измерить в мерной посуде или на весах. В этом случае желательно для расчёта
использовать не бензин или солярку, а чистую воду, так как её удельный вес
более соотносим к объёму в см3.

Цикл Миллера-Аткинсона

Большую известность цикл Миллера-Аткинсона получил благодаря рекламным брошюрам компании Mazda. Маркетологи гордо заявляют, что инженерам удалось поднять степень сжатия двигателей модели Skyactive до 14 единиц. На самом деле речь идет о геометрической степени сжатия, а не о фактической.

Трюк заключается в том, что во время поднятия поршня на такте сжатия выпускные клапаны еще долгое время открытые, из-за чего часть свежего воздушного заряда выталкивается в выхлопной тракт. Поэтому фактическая степень близка к стандартным для бензиновых моторов 12 единицам. Увеличение термического КПД при этом достигается за счет более эффективного использования энергии расширяющихся газов на такте рабочего хода. За счет большего хода (увеличен диаметр кривошипа) газы дольше давят на поршень. Поэтому при сгорании одной и той же доли топлива, в сравнении с обычным циклом Отто, на коленчатый вал передается больший крутящий момент. Технология позволяет в режимах малых и средних нагрузок значительно уменьшить расход топлива и количество вредных выбросов.

Можно ли рассчитать степень, измерив компрессию?

Компрессия напрямую зависит не только от понятия степени сжатия двигателя, но и от природы сжимаемого газа и условий в камере сгорания. На практике зависимость этих параметров выливается в формулу Р = Ро*Ɛƴ, где

  • Ро – начальное давление в цилиндре, принимаемое за 1;
  • Ƴ – адиабатический показатель для воздуха. В двигателе внутреннего сгорания при сжатии часть тепла отдается стенкам цилиндра, камеры сгорания; происходит утечка части газа через неплотности, а воздух перемешан с частичками топлива, поэтому процесс считается недиабетическим. Показатель политропы при этом равняется не эталонным 1.4, а приближенным к фактическим 1.2.

Все это значит, что, измерив компрессию, мы можем вычислить показатель степени сжатия двигателя. К примеру, при компрессии 15,8 степень сжатия будет близка к 10 единицам. Чтобы уменьшить погрешность, нужно соблюсти все правила измерения компрессии:

  1. Свечи должны быть выкручены.
  2. Дроссель открыт на 100%.
  3. Отключена подача топлива.
  4. АКБ должна быть полностью заряжена. При этом емкости должно хватать на измерения компрессии во всех котлах.
  5. Стартер должен быть исправен, а на проводах его питания отсутствует значительное падение напряжение из-за окислов.

Печать

Просто было на бумаге…

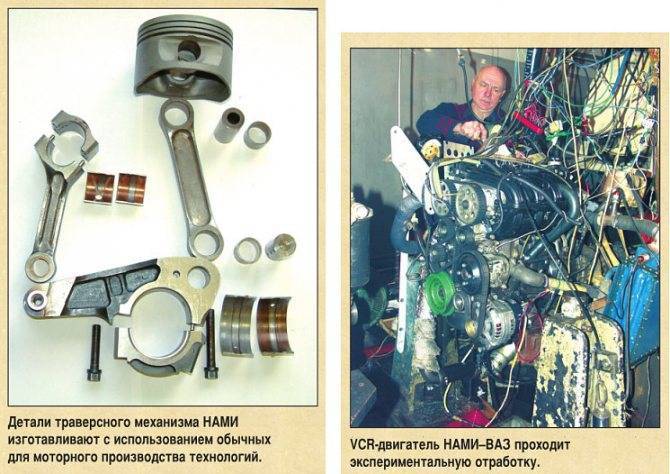

Идея создания ДВС с изменяемой степенью сжатия овладела умами моторостроителей не вчера. Можно сказать, что в последнее время она лишь переживает свое второе рождение. Первое случилось еще на заре XX века, так что идея изменения неизменного ненамного моложе самих двигателей внутреннего сгорания. Примерно к середине прошлого столетия уже были разработаны и запатентованы (в виде схем или конструкций) практически все известные на сегодня способы, позволяющие варьировать степень сжатия в ДВС. Некоторые из предложенных решений в силу разных причин так и остались на бумаге, некоторые были воплощены в железе. Часть из созданных VCR-двигателей была доведена до уровня экспериментальной отработки, и лишь единицы выпускались мелкими сериями и устанавливались на автомобили. Существуют и такие «воплощения», которые уже почти сто лет применяются и будут применяться в ДВС, но не для транспортных целей. Подробнее об этом будет рассказано далее. Вначале посмотрим, в каких направлениях развивалась идея изменения неизменного.

Принципиально определить эти направления несложно. Для этого нужно припомнить, что геометрическая степень сжатия – это отношение максимального и минимального объема цилиндра, когда поршень находится в НМТ и ВМТ соответственно (см. шпаргалку 1). Из приведенного выражения для в видно, что воздействовать на степень сжатия можно путем изменения объема камеры сжатия (V), рабочего объема двигателя (Vh) или обоих параметров одновременно. Причем при постоянном рабочем объеме варьировать степень сжатия можно только за счет объема камеры сжатия. Анализ конструктивной схемы традиционного ДВС с кривошипно-шатунным механизмом (КШМ) дает основные способы воздействия на высоту камеры сжатия (hc):

1) изменение остова двигателя (расстояния от оси вращения коленвала до свода камеры сжатия);

2) изменение высоты поршня;

3) изменение длины шатуна;

4) изменение радиуса кривошипа.

Важно отметить, что в последнем случае – при изменении радиуса кривошипа – вместе со степенью сжатия будет меняться и рабочий объем двигателя (величина хода поршня). Возможность одновременного воздействия на оба геометрических параметра ДВС весьма заманчива. Особенно если они будут подчиняться обратной зависимости – с увеличением степени сжатия рабочий объем будет уменьшаться, и наоборот

Это позволит, например, уменьшить литраж двигателя на режимах пуска и частичных нагрузок и при этом работать с высоким индикаторным и механическим КПД за счет большой в и сокращения насосных потерь. С повышением нагрузки и ростом давления наддува двигатель будет «разжиматься» и одновременно «увеличиваться» в размерах. Так можно будет получить и высокую номинальную мощность, и максимальную топливную экономичность в каждой точке нагрузочной характеристики мотора

Особенно если они будут подчиняться обратной зависимости – с увеличением степени сжатия рабочий объем будет уменьшаться, и наоборот. Это позволит, например, уменьшить литраж двигателя на режимах пуска и частичных нагрузок и при этом работать с высоким индикаторным и механическим КПД за счет большой в и сокращения насосных потерь. С повышением нагрузки и ростом давления наддува двигатель будет «разжиматься» и одновременно «увеличиваться» в размерах. Так можно будет получить и высокую номинальную мощность, и максимальную топливную экономичность в каждой точке нагрузочной характеристики мотора.

Уменьшать или увеличивать объем камеры сжатия можно не только путем изменения ее высоты. Учтем прочие способы воздействия на величину У отдельным, пятым пунктом. Получившийся перечень также не будет полным без еще одного, шестого пункта. Дело в том, что приведенные выше соображения касались двигателей, в которых поступательное движение поршня преобразуется во вращение коленвала с помощью КШМ. В технике известно множество других преобразующих механизмов, в том числе и таких, которые позволяют управлять движением поршней и воздействовать на степень сжатия и рабочий объем. Их использование в конструкции VCR-двигателей также может быть весьма перспективным.

За почти вековой период, прошедший с момента зарождения идеи, инженеры-изобретатели не оставили без внимания ни одно из указанных направлений. Отметим некоторые из достигнутых ими результатов.

Компрессия: что это?

Компрессия – это давление газов в цилиндрах двигателя в конце такта сжатия во время вращения вала стартером при отключенном зажигания. Именно во время вращения стартером нужно измерять компрессию, так как во время работы мотора давление меняется. Этот параметр является физической величиной, а для ее измерения используют специальный прибор – компрессометр.

В теории компрессия и степень сжатия равны между собой, а вот на практике ситуация иная: степень сжатия почти всегда меньше, чем компрессия.

На это есть свои причины. Эти величины будут равны между собой, если газ в цилиндрах сжимается бесконечно долго, изометрически. В этом случае энергия, которая выделяется в процессе сжатия газа, полностью поглощалась бы поршнем, стенками цилиндров, головкой блока и другими частями мотора, благодаря чему не менялся бы тепловой баланс. Газ, который сжимается, отдает тепло и не давит на манометр с большей силой, нежели расчетная.

На практике же все абсолютно по-другому. В реальной жизни процесс сжатия газа происходит на фоне роста температуры, то есть процесс адиабатный. Если говорить простыми словами, то все тепло, которое выделяет сжатый газ, просто не успевает поглотиться стенками цилиндров, а за счет остатка и в цилиндре создается повышенное давление.

В старых моторах компрессия будет ниже, чем у новых. Это происходит за счет герметичности: новый мотор более герметичен, нежели старый, поэтому и замки колец и остальные места цилиндров не будут пропускать достаточно большое количество тепла, чтобы компрессия существенно упала.

Если двигатель работает исправно, то зачастую компрессия больше расчетной степени сжатия в 1,2 – 1,3 раза. В теории давление газа меняется обратно пропорционально изменению объема газа в степени 1,4.

Но подобный расчет справедлив только тогда, когда нет утечек воздуха, а тепло не передается окружающими стенками. За счет того, что все это есть в реальной жизни, то и подобное соотношение справедливо (1,2 – 1,3 раза). Существует эмпирическая формула, которая связывает степень сжатия и компрессия: Е = (P+3,9)/1.55, где Р – это измеренное давление, а Е – это степень сжатия.

Измеряют компрессию для того, чтобы оценить состояние двигателя и степень износа цилиндропоршневой группы. Чем меньше уровень компрессии, тем больше изношены клапаны и цилиндропоршневая группа. Если показатели слишком низкие (меньше 10 атм. в случае нетурбированного мотора, который работает на бензине), то можно говорить о том, что мотор находится в плачевном состоянии. Также об износе мотора может говорить и отличие в уровнях компрессии в разных цилиндрах больше, чем на 1 атм.

Самый плохой вариант – это наличие и первого, и второго «звоночков». В этом случае нужно обращаться к специалистам для проведения капитального ремонта «начинки» автомобиля.

Померять компрессию можно таким образом: двигатель нужно прогреть, потом выкрутить свечи, нажать на педаль газа, от чего стартер будет прокручивать двигатель, пока давление не станет стабильным.

Прогревать двигатель нужно для того, чтобы коленчатый вал вращался с достаточной частотой, а аккумуляторная батарея была разряженной. Чем выше будет частота вращения коленчатого вала, тем меньшим будет время контакта сжимаемых газов и стенок цилиндра, то есть компрессия будет выше. Именно поэтому и стартер, и АКБ должны быть исправными.

С помощью компрессии можно определить и то место, где мотор наиболее изношен. Это возможно за счет того, что давление газов падает из-за негерметичности клапанов и колец. Чтобы конкретизировать место утечки газа («виноваты» клапаны или кольца), нужно залить в цилиндр 10 – 30 г моторного масла, после чего нужно снова померять компрессию. За счет своей вязкой структуры, масло на определенное время герметизирует замки колец и щель между стенкой цилиндра и поршнем, то есть места, где «уходит» наибольшее количество газа.

Старые и новые двигатели

В моторах, которые уже отработали порядочный срок, показатели компрессии будут заметно ниже, чем у недавно выпущенных силовых агрегатов. Это объясняется герметичностью. Двигатели новых автомобилей в значительной степени непроницаемы для газов. Поэтому через замки колец и прочие места цилиндров не будет выпускаться много тепла. Соответственно, компрессия не упадет. Разница компрессии и степени сжатия будет минимальной.

Со старыми двигателями все понятно – срок службы делает свое дело. И в результате долгого использования транспортного средства, включая воздействие высокой температуры, элементы теряют свои первоначальные свойства. Конечно, это происходит в течение длительного периода времени, но так или иначе характеристики двигателей в любом случае изменяются.

Вот как работает новый двигатель с переменным сжатие Infiniti: Видео

О технологии нового двигателя Infiniti мы уже писали в наших обзорных статьях. Уникальная модель бензинового мотора способная «на лету» изменять степень сжатия может быть мощной как обычный бензиновый силовой агрегат и экономичной, словно вы едите на дизельном моторе.

Сегодня Джейсон Фенске объяснит суть работы двигателя и то как он достигает наибольшей мощности и эффективности.

Технология переменного сжатия, или если хотите турбированный двигатель с переменным коэффициентом компрессии, может практически мгновенно изменять давление поршня на топливно-воздушную смесь в соотношении от 8:1 до 14:1, одновременно предлагая высокоэффективное сжатие при малых нагрузках (в городе, к примеру, или на шоссе) и низкую компрессию, необходимую для турбины при резком ускорении, с максимальным открытием дроссельной заслонки.

Джейсон совместно с Infiniti объяснил принцип работы технологии, не забыв отметить нюансы и ранее неизвестные детали работы удивительного инновационного мотора. Эксклюзивный материал можно посмотреть в видеоролике, который мы опубликуем ниже, не забудьте включить перевод субтитров при необходимости. Но прежде мы выберем техническое «зерно» моторостроения будущего и отметим те нюансы, которые ранее были неизвестны.

Центральной технологией уникального мотора стала система специального поворотного механизма, которая благодаря сложному штоку поршня имеет центральную поворотную многорычажную систему, которая способна изменять свой угол работы, что приводит к изменению эффективной длины штока поршня, что в свою очередь изменяет длину хода поршня в цилиндре, которое в конечном итоге, изменяет степень сжатия.

Детально технология привода выглядит следующим образом:

1. Электромотор поворачивает рычаг исполнительного механизма 1.30 минута видео

2. Рычаг поворачивает приводной вал по схожему принципу, привода обычных распредвалов, при помощи системы кулачков.

3. Третье, нижний рычаг изменяет угол многозвенного привода, соединенного с верхним рычагом. Последний соединен с поршнем (1.48 минута видео)

4. Вся система при определенных настройках и позволяет поршню изменять высоту верхней мертвой точки, снижая или повышая степень сжатия.

К примеру, если двигатель переходит из режима «максимальной мощности» в режим «экономии топлива и повышения эффективности», волновой редуктор будет вращаться в левую сторону. Показано на правой фотографии (2.10 минута видео). Вращение передастся на приводной вал, который потянет нижний рычаг немного вниз, что приподнимет многозвенный привод, который в свою очередь сместит поршень ближе к головке блока, уменьшив объем и увеличив тем самым компрессию.

Дополнительно происходит переход от традиционного цикла работы ДВС Отто, в цикл Аткинсона, отличающийся соотношением времени тактов цикла, что достигается изменением времени закрытия впускных клапанов.

Кстати, переход, по данным Фенске, от одного режима работы мотора, в другой занимает не более 1.2 секунды!

Более того, новая технология способна варьировать степень сжатия во всем диапазоне от 8:1 до 14:1, перманентно подстраиваясь под стиль вождения, нагрузки и другие факторы, влияющие на работу двигателя.

Но даже объяснение работы столь сложной технологии не является окончанием истории

Еще одной важной характеристикой нового мотора является уменьшение давление поршня на стенки цилиндра, что позволит избежать овализации последнего, поскольку в паре с системой привода поршня применена система уменьшения трения поршня о стенки цилиндра, которая действует путем уменьшения угла атаки шатуна при ходе поршня

В видео было отмечено, что рядный четырехцилиндровый двигатель ввиду особенностей конструкции получился несколько разбалансированным, поэтому инженеры были вынуждены добавить уравновешивающий вал, что усложняет конструкцию двигателя, но оставляет ей шанс на долгую жизнь без убийственных вибраций, которые возникают из-за работы сложного шатуна.

На двигателе установлено два типа впрыска, прямой и впрыск во впускные каналы, работающие по сложному алгоритму вместе или по отдельности. И наконец, блок и выпускной коллектор объединены в одну деталь.

Что такое компрессия двигателя


В отличие от степени сжатия, параметр компрессии часто можно слышать в сервисных центрах, например, при прохождении диагностики. Мастера по техническому обслуживанию после считывания ошибок или проведения других работ могут сообщить, что у автомобиля повышенная или пониженная (что чаще) компрессия.

Если компрессия снижается в двигателе, это является сигналом о том, что имеются определенные проблемы с мотором.

Замерить компрессию двигателя можно и самостоятельно. Чтобы это сделать, потребуется компрессометр. Данный прибор можно приобрести практически в любом автомобильном магазине. Его нужно поместить в цилиндр, после чего прокрутить мотор стартером. Далее можно узнать по полученным результатам информацию о компрессии.

Обратите внимание: Если на автомобиле бензиновый двигатель, нормальный уровень компрессии для него находится на уровне в 10-14 атмосфер. Для дизельного двигателя данный показатель равен 24-35 атмосферам

Если после замера компрессии вы обнаружили, что она значительно меньше, чем рекомендуется конкретно для вашего мотора, необходимо провести диагностику. Лучший способ диагностики — разобрать полностью мотор и посмотреть комплектующие. Но, поскольку это достаточно сложная процедура, требующая определенных знаний, лучше провести тестирование следующим образом:

Залейте в цилиндр двигателя около 15-20 грамм моторного масла;
Далее повторно проведите замер компрессии двигателя;
Если в результате измерения вы заметили, что компрессия увеличилась, это говорит о том, что клапаны не закрываются до конца, либо имеет место быть прогорание клапана

В случае, если после залития масла показатель компрессии остался на прежнем уровне, следует обратить внимание на возможность залегания поршневых колец. Но также следует брать во внимание, что в таком случае есть вероятность проблем с зеркалом цилиндра или с самим поршнем.

Снижение уровня компрессии — достаточно серьезная проблема, которую можно определить на раннем этапе. Симптомами, которые указывают на подобную проблему, является повышение расхода уровня топлива и снижение мощности двигателя.

(182 голос., средний: 4,46 из 5)

Компрессия

Компрессия — это наивысшая степень давления воздуха в двигателе, которое возникает в цилиндре в конце такта сжатия и измеряется в количестве атмосфер. Компрессия всегда выше степени сжатия ДВС. В среднем при степени сжатия около 10, компрессия будет около 12. Это происходит потому что при замере компрессии температура воздушно-топливной смеси растет.

Вот короткое видео о степени сжатия:

Степень сжатия и компрессия. В чем разница? Это одно и тоже или все же нет. Просто о сложном

Watch this video on YouTube

Компрессия показывает нормальную работу двигателя, а степень сжатия определяет, какое топливо нужно использовать для двигателя. Чем выше сжатие, тем большее октановое число необходимо для оптимальной работы.

Примеры дефектов двигателя:

ДефектПризнакиКомпрессия, МПаКомпрессия, МПа
Без деффектовнет1,0-1,20,6-0,8
Трещина в перемычке поршнявысокое давление в картере, синие выхлопные газы0,6-0,80,3-0,4
Прогар поршняТе же, цилиндр не работает на малых оборотах0,5-0,50-0,1
Залегание колец в канавках поршнейТе же0,2-0,40-0,2
Задир поршня и цилиндраТе же, вероятна неравномерная работа цилиндра на холостом ходу0,2-0,80,1-0,5
Деформация клапанаЦилиндр не работает на малых оборотах0,3-0,70-0,2
Прогарание клапанаТе же0,1-0,4
Дефект профиля кулачка распредвалаТе же0,7-0,80,1-0,3
Нагар в камере сгорания + износ маслосъемных колпачков и колецВысокий расход масла + синие выхлопные газы1,2-1,50,9-1,2
Износ цилиндро-поршневой группыВысокий расход топлива и масла на угар0,2-0,40,6-0,8

Что такое компрессия и степень сжатия двигателя

Автомобилисты могут впадать в заблуждение, что у этих двух понятий есть общие моменты, но не стоит думать, что это так. Сегодня мы расскажем вам чем же отличаются данные процессы.

Что же такое компрессия применительно к двигателю? Итак, компрессией называется наивысшая степень давления, которое возникает в цилиндре в конце механизма сжатия. В основном данная сила измеряется в количестве атмосфер. Величина необходимого давления внутри цилиндров зависит в первую очередь от объёма двигателя.

Предпосылки низкого давления

Давление, как непостоянная величина, очень сильно зависит от того, на какой стадии износа находится двигатель. Чем более изношен мотор, тем более низким будет давление в цилиндрах. Вот три основные причины понижения давления вследствие износа:

Поршневая система сильно изношена. Это характеризуется появлением на её элементах микроцарапин и выбоин. Одной из причин является использование горючего ненадлежащего качества, когда частицы осадка, оставшегося от сгорания топлива, вредят стенкам цилиндра и поршню

Уплотнительные кольца может заклинить. Происходит это по всё той же причине: плохому качеству топлива. От нагара уплотнительные кольца и пазы поршня склеиваются между собой, что приводит к отсутствию нужной степени разжимания во время нагрева, что в свою очередь ведёт к снижению давления

Поршневая система, как и любая другая система автомобиля, с течением времени изнашивается. В процессе износа от конструкции отделяются небольшие металлические частицы. Следствием служит потеря давления, а так же иные проблемы с двигателем.

Как увеличить компрессию?

В первую очередь необходимо понять истинную причину уменьшения давления. Итак, если износилась поршневая система автомобиля, что соответственно, характеризуется уменьшением плотности прилегания деталей между собой, то способ решения этой проблемы — покупка нужной присадки для наращивания недостающей толщины металла. Что в свою очередь повысит компрессию. Применяйте этот метод, когда вы абсолютно уверены, что проблема в этом. Вы так же можете узнать точно о должной степени компрессии для вашего двигателя в технических характеристиках автомобиля.

Если же причина в заклинивании поршневых колец, то последовательность ваших действий может быть следующей: выкрутите свечи, залейте в отверстия по сто грамм масла и оставьте машину примерно на час. Масло способно размягчить нагар, который выведется в процессе последующей эксплуатации автомобиля. Если после всех этих действий вы не увидели каких-либо перемен к лучшему, то отправляйтесь в ближайший СТО для профессиональной диагностики.

Степень сжатия

Мы выяснили, что компрессией называется максима давления внутри цилиндров, и остаётся только дать определение сжатию. Так вот, степень сжатия — это соотношение между объёмом всего цилиндра и объёмом камеры сгорания. Степень сжатия является постоянной величиной, которая является уникальной для каждой марки автомобиля. Нет резона брать в сравнение компрессию и степень сжатия, поскольку у последней нет даже единиц измерения.

Если вы знаете, какую степень сжатия имеет двигатель, то можете без труда вычислить компрессию. Просто умножьте цифру степени сжатия на 1,4 атмосферы. Для определения степени сжатия проделайте следующее:

Проведите измерение рабочего объёма цилиндра. Это можно сделать разделив его общий литраж на количество цилиндров

Измерьте размеры камеры сгорания. При этом поршню необходимо быть в верхнем положении. Далее вы можете применить шприц с машинным маслом. Зафиксируйте, сколько масла было вылито, и получите нужные данные

Поделите два полученных выше результата между собой, чтобы вычислить степень сжатия

Вывод из всего вышеизложенного будет однозначным: компрессия не равнозначна степени сжатия и сравнивать эти параметры не имеет смысла.

Что понимают под компрессией?

Одна из основных характеристик двигателя, приведенная в инструкции по эксплуатации автомобиля, – степень сжатия. Это безразмерный коэффициент, показывающий, во сколько раз сжимается топливовоздушная смесь перед воспламенением. Рассчитывается так: объем одного цилиндра (с учетом камеры сгорания) делится на величину хода поршня. Данный параметр является постоянным и меняется только при глубоком тюнинге мотора – расточке цилиндров, установке другого коленвала и так далее.

Степень сжатия несведущие автолюбители путают с компрессией – реальным давлением, создаваемым поршнями при вращении коленчатого вала стартером (200–300 об/мин). Характеристика меняется по мере износа деталей и измеряется в таких единицах:

  • Атм (атмосфера);
  • кгс/см2 (килограмм-сила на сантиметр) = 0,97 Атм;
  • МПа (мегапаскаль) = 9,9 Атм;
  • Бар = 0,99 Атм.

Чтобы выявить неисправность главных элементов двигателя, нужно померить компрессию во всех цилиндрах и сопоставить полученные значения с оптимальной величиной. Почему в процессе эксплуатации мотора компрессия снижается:

  1. Рабочие поверхности колец, поршней и цилиндров истираются, зазор между ними увеличивается. Когда коленвал крутится стартером, поршень не успевает «накачать» давление в камере сгорания – часть воздуха уходит через щели в картер.
  2. Тарелки клапанов постепенно подгорают, неплотно садятся в седло и пропускают газы.
  3. «Подвисший» клапан либо полностью прогоревший поршень не позволяет создать давление в цилиндре.
  4. Царапины и задиры на цилиндрах также ведут к утечкам газов.


Указанные процессы аналогично протекают во время работы мотора: топливо не догорает, газы проникают в картер, а масло – в камеру сжигания. То есть, величина компрессии отражает реальную картину внутри двигателя.

Преимущества высокой степени сжатия

Двигатель внутреннего сгорания работает за счет воспламенения смеси воздуха и паров топлива. При воспламенении смесь расширяется и толкает поршень, который вращает коленвал. При большей степени сжатия интенсивность давления на поршень увеличивается, и зак один такт двигатель совершает больше полезной работы.

Отсутствие детонации в дизельных двигателях объясняется просто: в камере сгорания сначала сжимается чистый воздух, а топливо впрыскивается позже

При этом подразумевается, что количество бензина в топливо-воздушной смеси остается неизменным, и за счет большего количества воздуха оно сгорает с более высоким КПД.

На современном этапе конструирования легковых автомобилей применение двигателей с низкой степенью сжатия практически прекратилось. Несмотря на то, что в них допустимо использовать низкооктановый и недорогой бензин А-80, их популярность равна нулю. Дело в том, что современные потребители стремятся приобретать автомобили с большим количеством “лошадей под капотом”, а с двигателей, рассчитанных на низкооктановый бензин (например, двигателя УАЗ 469, (который, правда, с измененной степенью сжатия и рядом модернизаций устанавливается в УАЗ Hunter), снять большую мощность невозможно по конструктивным причинам.

Цикл Миллера-Аткинсона

Большую известность цикл Миллера-Аткинсона получил благодаря рекламным брошюрам компании Mazda. Маркетологи гордо заявляют, что инженерам удалось поднять степень сжатия двигателей модели Skyactive до 14 единиц. На самом деле речь идет о геометрической степени сжатия, а не о фактической.

Трюк заключается в том, что во время поднятия поршня на такте сжатия выпускные клапаны еще долгое время открытые, из-за чего часть свежего воздушного заряда выталкивается в выхлопной тракт. Поэтому фактическая степень близка к стандартным для бензиновых моторов 12 единицам. Увеличение термического КПД при этом достигается за счет более эффективного использования энергии расширяющихся газов на такте рабочего хода. За счет большего хода (увеличен диаметр кривошипа) газы дольше давят на поршень. Поэтому при сгорании одной и той же доли топлива, в сравнении с обычным циклом Отто, на коленчатый вал передается больший крутящий момент. Технология позволяет в режимах малых и средних нагрузок значительно уменьшить расход топлива и количество вредных выбросов.
