Двигатель начал дымить: колпачки или кольца

Содержание

Чтобы понять причины появления такой проблемы, нужно немного окунуться в принцип работы двигателя внутреннего сгорания, вспомнить какие процессы в нём происходят. Для воспламенения горючей смеси её необходимо сжать. Этим в цилиндрах занимается поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.Второй путь, по которому моторное масло может попасть в камеру сгорания, является зазор между клапаном и направляющей втулкой. Для недопущения попадания масла в зону сгорания топлива, стержень клапана и направляющую втулку уплотняют с помощью маслосъемных колпачков. Когда материал, из которого изготовлены сальники клапанов, теряет свою упругость, открывается доступ масла в цилиндр. Но бывает и так, что обе неисправности совпадают, моторное масло проникает в цилиндр и через изношенные кольца, и сквозь твёрдые маслосъемные колпачки.

Определить, что же случилось с мотором можно инструментальным способом и в результате наблюдений за работой мотора. Об этом и поговорим

Обратить внимание на состояние мотора, нужно не дожидаясь обильного появления дыма из выхлопной трубы. Тревогу бить пора уже тогда, когда замечено резкое уменьшения его уровня без видимых протечек

Во время поездок на машине понаблюдайте за поведением мотора своего авто в зеркало заднего вида, это может о многом поведать владельцу о его состоянии. Если после торможения двигателем резко надавить на педаль газа и в этот момент из глушителя вырвется клубок сизого дыма, это верный признак износа маслосъемных колпачков. Такой же эффект будет когда производится запуск мотора после длительной стоянки автомобиля. Это объясняется проникновением масла, находящегося в головке блока цилиндров, через зазор между стержнем клапана и направляющей втулкой, в камеру сгорания.Несколько иначе ведёт себя мотор при износе или закоксовывании поршневых колец. В этом случае дым проявляется при работе мотора с нагрузкой, при движении на подъём, при обгонах и резком наборе скорости, за автомобилем остаётся неприятный дымный след. Косвенными показателями износа поршневых колец может служить потеря мощности двигателем, трудный пуск и повышенный расход топлива. О таких проблемах может подсказать состояние свечей зажигания. Выкрутите свечи и внимательно их осмотрите, их вид может о многом рассказать водителю. Если рабочая зона свечи имеет чёрный цвет, это верный признак износа поршневых колец. Излишки масла на стенках цилиндра сгорают и частично в виде нагара остаются на головке поршня, тарелках клапанов и свечах зажигания. Очистка свечей от нагара поможет, но лишь на короткое время, так как в таком случае для мотора нужна помощь механиков.

Несколько слов нужно сказать и о том, как с помощью приборов проверяют техническое состояние мотора. Для этого нужно иметь прибор под названием компрессометр. Приобретать его для одной проверки двигателя не имеет смысла, но можно с большой уверенностью утверждать, что в гаражном кооперативе он у кого-то найдётся. Можно также с большой уверенностью утверждать, что проверка с его помощью даёт правильный ответ о состоянии мотора.Проверку компрессии нужно проводить только на прогретом двигателе до рабочей температуры. Нужно вывернуть свечи из головки цилиндров, поставить машину на ручной тормоз, а рычаг переключения передач в нейтральное положение. Далее следует с усилием вставить головку компрессометра в гнездо свечи зажигания. После этого самостоятельно или с мощью помощника на несколько секунд провернуть стартером коленчатый вал двигателя. Прибор покажет компрессию в этом цилиндре.При её низком значении рекомендуется произвести повторную проверку, но перед этим залить в цилиндр 20-30 грамм моторного масла. Увеличение после этого величины компрессии подтвердит износ поршневых колец. Также снижению компрессии может содействовать закоксовывание поршневых колец. С этим можно бороться, но это тема для другой статьи.Чтобы как можно дольше не сталкиваться с этой проблемой, соблюдайте все рекомендации по эксплуатации данные заводом изготовителем. Почему дымит двигатель, как понять это колпачки или кольца после прочтения этой статьи должно стать понятным. Поэтому нужно стараться делать так, чтобы мотор длительное время работал с чистым выхлопом.

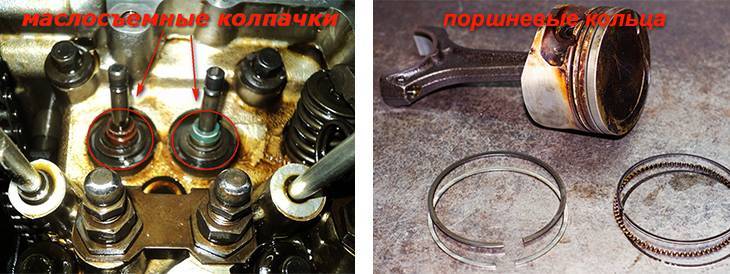

Маслосъемные колпачки или кольца: как определить, из-за чего появился сизый дым

Если вы бегло изучали вопрос, то наверняка заметили, что противоречивой информации предостаточно. К примеру, вокруг той же компрессии сплошные споры: одни утверждают, что при нормальном давлении в цилиндрах повода лезть в поршневую нет, другие твердят, что это вовсе не показатель при имеющемся раскладе. А касательно взаимосвязи между температурой мотора, положением педали газа и временем появления сизого дыма так и вовсе не понятно, что к чему.

Сразу же отметим, что никакой связи между компрессией и дефектными маслосъемными кольцами нет. Во-первых, колечки, которые соскребают масло с цилиндров, изнашиваются или залегают первыми, а компрессионные продолжают работать как положено. Во-вторых, даже при слегка подношенных компрессионных и убитых маслосъемных кольцах, компрессия будет в норме, поскольку масло остается на стенках цилиндров.

Вместе с тем негласные отличия, позволяющие определить, что конкретно вышло из строя: колпачки или маслосъемные кольца, существуют. Разница состоит в том, что каждая группа деталей выдает сизый дым в разные промежутки времени.

Симптомы проблем с колпачками

В старину на задубевшие или изношенные сальники клапанов указывал клуб сизого дыма, который вырывался из выхлопной трубы сразу же после пуска двигателя. К слову, эти наблюдения не потеряли актуальность и в нынешнее время. Уже при таком раскладе не лишним будет поинтересоваться, сколько стоит работа, и что еще поменять при замене маслосъемных колпачков на двигателе.

Точно приговорить колпачки к замене поможет такой тест:

Прогреть мотор до рабочей температуры.
Дать двигателю поработать 5-7 минут в прогретом состоянии.
Резко выжать педаль газа на 5-10 секунд, и наблюдать в этот момент за выхлопными газами.

При проблемах с сальниками в первые секунды режима «газ в пол» из глушителя вылетает облако дыма с ярким сизым оттенком. Для лишней убежденности повторите попытку газануть до отказа еще 2-3 раза. Наблюдения таковы, что в последующие циклы клуб дыма будет терять насыщенность, а то и вовсе может пропасть.

Чем объясняется такая расстановка приоритетов? Если колпачок изношен, то при работе двигателя масло будет стекать по штоку клапана. Будет ли оно скапливаться на тарелке клапана или сразу попадать в цилиндры – решает угол положения дроссельной заслонки. Так, на холостом ходу скорость воздушной массы невелика, масло не удаляется с тарелки, а продолжает скапливаться

Как только вы резко (важно именно нажать именно так) выжимаете педаль газа, воздух или топливно-воздушная смесь (в зависимости от вида впрыска топлива) затягивает скопившуюся маслоэмульсию в цилиндры и она сгорает, образуя сизый дымок

На оборотах зловещего оттенка не будет, да, собственно, и быть не должно. Масло не успевает скапливаться, а сразу попадает в цилиндры, и сгорает небольшими долями, отчего не влияет на цвет выхлопных газов.

Стоит отметить, что при наличии нового катализатора цвет выхлопа может и вовсе не поменяться, поскольку он качественно превращает CH в водяной пар. На полудохлом каталитическом нейтрализаторе или установленном пламегасителе картина же проявляется во всей красе: дымность есть.

Как определить неисправность маслосъемных колец

Подношенные колечки дают о себе знать при нагрузке. В реальности это выглядит так: цвет выхлопных газов меняется при движении на подъем при полувыжатой педали газа. Стоит отметить, что смотря в зеркало заднего вида, вы вряд ли сделаете правильный вывод. Клуб дыма обычно быстро рассеивается. Однако водитель идущей сзади машины вполне может зафиксировать его появление.

При критическом износе колец дым идет во время движения постоянно и вне зависимости от ландшафта под колесами. Кроме того, наблюдается усиление дымления с повышением скорости.

Из-за чего еще может появиться выхлоп сизого оттенка

Дефектная турбина и неисправная вентиляция картерных газов также могут стать причиной появления дыма. Что отличает эти поломки от текущих колпачков или маслосъемных колец, так это характер дымления: здесь дыма много + он может появляться и исчезать в любое время. К примеру, двигатель «ровно» работает на ХХ и вдруг начинает дымить, а через минуты 3-4 перестает.

Выявить, в чем дело, помогут несколько рекомендаций:

Турбина «гонит» масло в выхлопную трубу. Дым появляется только после прогрева выпускного тракта. Возможна течь масла на стыках деталей выпускной системы.
Вентиляция картерных газов не отсекает масло от воздушной смеси. Забился маслоотделитель в результате использования некачественной моторной смазки. Впускной коллектор весь в потеках маслоэмульсии, причем четко за вентиляционным отверстием.

Признаки износа маслосъемных колпачков

В конструкции любого двигателя, и отечественного автомобиля, и иномарки, присутствуют маслосъемные колпачки (клапанные сальники).

Они задействованы всегда, когда машина работает, поэтому и изнашиваются очень быстро.

Замена направляющих втулок клапанов на автомобилях ваз 2106 и 2109

Повышение срока их службы – головная боль инженеров, работающих на автомобильных заводах, а вот своевременная диагностика признаков износа маслосъемных колпачков, а также их замена – уже задача автомобилистов.

Справиться с ней успешно можно лишь в одном случае, когда эти самые признаки вам известны, а если нет, тогда в помощь вам эта статья.

Как работают маслосъемные колпачки и когда они считаются износившимися?

Как известно, клапан в двигателе расположен в двух различных полостях. Одна из них подразумевает нахождение в ней моторного масла, другая, наоборот, должна быть от него изолирована. При этом клапан при своей работе находится в постоянном движении.

Для того, чтобы сохранить герметичность отверстия, через которое он перемещается из одной среды в другую, как раз и нужны маслосъемные колпачки.

Изготавливаются они из специальной эластичной резины, однако резина эта со временем имеет свойство стареть, твердеть, рассыхаться и разрушаться, как следствие, колпачки перестают справляться с поставленной перед ними задачей и начинают нуждаться в замене. Автовладелец данный момент может определить по особым признакам.

Основные признаки износа маслосъемных колпачков

Увеличенный расход масла – если моторное масло расходуется в вашем автомобиле больше, чем положено, значит, где-то оно используется зря, как вариант, — попадает в камеру сгорания из-за износившихся клапанных сальников.
Масляный нагар на свечах зажигания – следствие того, что в цилиндры попадает масло.
Синие выхлопы в момент прогрева авто, мотор нагревается – дым пропадает. Такое явление – явный признак рассохшегося колпачка, который, нагреваясь до определенной температуры, становится шире и начинает снова успешно справляться с возложенными на него функциями.

Однако будьте предельно внимательны, данные признаки могут свидетельствовать не только об износившихся маслосъемных колпачках, но и о других проблемах с двигателем! Поэтому в момент диагностики не забывайте обратить внимание еще на:

пробег – как правило, сальники нуждаются в замене каждые 70-80 тыс. км. пробега;
компрессию – если она снижена, но вы не нашли ни течи, ни проблем с клапанами и/или кольцами на поршнях, значит, проблема точно в колпачках. Их следует заменить.

Последствия езды с износившимися маслосъемными колпачками

Если момент выхода из строя клапанных сальников вами был упущен, то, скорее всего, он приведет к следующим последствиям:

повышенному расходу масла, который, во-первых, не лучшим образом отразится на вашем бюджете, а во-вторых, будет провоцировать периодическое масляное голодание, приводящее к повышенному износу деталей и необходимости преждевременного капитального ремонта двигателя;
замасленности и в конечном счете отказу свечей зажигания;
прогоранию клапанов – нагар будет образовываться везде, где есть масло, в том числе и на стенках цилиндров, что со временем станет мешать закрытию клапанов и приведет к их прогоранию.

Чтобы всего этого не произошло, проводите своевременную замену, как только заметите первые признаки износа маслосъемных колпачков.

Почему дымит дизельный двигатель: причины и способы устранения черного дыма из выхлопной трубы

Замена клапанных сальников: советы

Саму процедуру замены маслосъемных колпачков сейчас рассматривать не будем, это тема отдельной статьи, а вот основные рекомендации, которые уберегут вас от ошибок, напоследок все же назовем. Их всего 3:

для рассухаривания клапанов всегда используйте специальный инструмент – рассухариватель, так у вас будет меньше шансов что-то сломать или потерять;
меняя колпачки, прикрывайте все имеющиеся на двигателе отверстия тряпкой или поролоном, они уберегут открытые полости от попадания грязи, а вас – от утери сухарей;
перед установкой новый колпачок обязательно смазывайте маслом.

И помните, если вы не имеете достаточного опыта и знаний в вопросе замены клапанных сальников, заметив признаки их износа, не экспериментируйте, а отдайте свой автомобиль в руки профессионалов, они быстро заменят вышедшие из строя детали на новые и возьмут в данном случае немного. В зависимости от автомобиля и СТО расходы составят от 7 до 20 тысяч рублей.

Что такое клапанный сальник?

Маслосъемные колпачки клапанов (или сальники клапанов) предназначены для того, чтобы предотвратить течь лишнего масла из двигателя. Как и большинство деталей в моторе, они изготавливаются из резины специального состава. Проходит время, эти детали стареют, а значит — теряют свою эффективность. Это характеризуется расслоением. Старые сальники плохо удерживают излишки масла, а расход смазки значительно увеличивается. Кроме большого расхода смазочной жидкости, это может сильно навредить мотору. Давайте посмотрим признаки выхода из строя данных деталей, а также узнаем, как заменить маслосъемные колпачки.

Маслосъемные колпачки: признаки износа, как заменить без снятия головки ГРМ, какой ресурс работы

Камера сгорания автомобиля должна быть защищена от попадания в нее посторонних веществ и элементов. За это отвечают маслосъемные колпачки, задачей которых является не допустить во время движения штоков клапанов автомобиля попадания лишнего масла, стружки и другого «мусора» в камеру сгорания.

Если маслосъемные колпачки перестали справляться со своими задачами, их необходимо срочно заменить, чтобы избежать возникновения нагара на элементах мотора, а также повышенного расхода масла.

В рамках данной статьи мы рассмотрим, какие признаки указывают на износ маслосъемных колпачков, почему они изнашиваются, а также как их заменить, не снимая головку блока цилиндров.

Зачем нужны маслосъемные колпачки

Работа двигателя предполагает безостановочную работу элементов газораспределительного механизма автомобиля. Чтобы уменьшить их износ из-за трения, в ГРМ подается масло, которое не должно оказаться в клапане сгорания, иначе будет нарушена стабильная работа мотора. При работе клапанов маслосъемные колпачки берут на себя задачу по удалению лишнего масла и выступают в роли препятствия, не позволяя маслу проникнуть в камеру сгорания.

Устроены маслосъемные колпачки довольно просто, и можно назвать 3 основных компонента, из которых они состоят:

Основание. Втулка, выполненная из стали, являющаяся каркасом колпачка и придающая ему прочность;
Пружина. Необходима для создания максимально плотного прилегания краев колпачка к штоку;
Колпачок. Основной элемент детали, выполненный из каучука или второпласта (более старые модели). Его задачей является удаление излишков смазывающей жидкости со штока клапана.

Стоит отметить, что за последнее десятилетие маслосъемные колпачки сильно изменились в плане используемых материалов. Поскольку их выход из строя может привести к большим проблемам, производители стремятся использовать максимально долговечные и износостойкие материалы, устойчивые в агрессивной среде.

Ресурс работы маслосъемных колпачков

Легко догадаться, что маслосъемные колпачки требуется время от времени менять. За минуту клапан выполняет более 1000 тактов, и на каждом маслосъемные колпачки должны снять лишнее масло, чтобы не допустить его попадание в камеру сгорания. Также следует учитывать, что температура в зоне работы маслосъемных колпачков высокая, а сама среда агрессивная: масло и отработавшие газы.

Из-за влияния массы факторов маслосъемные колпачки начинают со временем приходить в негодность – каучук колпачка трескается, отслаивается, теряет эластичность. Пружина со временем начинает менее плотно прижимать колпачок к стенкам, из-за чего в камеру сгорания начинает попадать масло.

В среднем, ресурс маслосъемных колпачков хорошего качества находится на уровне в 100 000 километров пробега. Если автомобиль несколько лет стоял без дела, рекомендуется заменить маслосъемные колпачки перед тем, как начать его эксплуатировать, поскольку за время простоя они успевают сильно рассохнуть.

Признаки износа маслосъемных колпачков

Если распознать износ маслосъемных колпачков на ранней стадии и вовремя их заменить, удастся избежать серьезных проблем с двигателем. Первичные признаки выхода из строя маслосъемных колпачков следующие:

Из выхлопа автомобиля выходит густой дым синего или белого цвета;
Значительно возрастает расход масла;
Появляется нагар на свечах зажигания.

Когда возникают описанные выше признаки износа маслосъемных колпачков, нужно срочно их осмотреть, а также проверить газораспределительный механизм и клапана. Если следы сильного износа имеются на маслосъемных колпачках, нужно их заменить, иначе:

Начнет снижаться мощность двигателя;
Автомобиль станет глохнуть на холостом ходу, либо начнут «плавать» обороты;
Снизится компрессия в двигателе;
Возникнет нагар на поршнях и цилиндрах, а клапана перестанут обеспечивать герметичность из-за плохого закрытия.

Нагар на элементах двигателя – это прямая дорога к скорому капитальному ремонту. Своевременная замена маслосъемных колпачков на новые поможет этого избежать.

Как заменить маслосъемные колпачки без снятия головки блока цилиндров

Если проблема с износом маслосъемных колпачков была своевременно обнаружена водителем, он может заменить их, не снимая головку блока цилиндра. В ситуации, когда решение проблемы было затянуто, потребуется демонтировать детали, чтобы убрать нагар с поршней и клапанов.

Вымывание материала в зоне колец поломка колец

рис. 2

Описание повреждения

В участке колец в зоне первой канавки для колец вымывается материал в большом объеме до днища поршня. Канавка кольца имеет сильный осевой износ. В днище поршня имеются вмятины от кусков первого кольца. Юбка поршня имеет в некоторых местах матовый вид пемзообразной структуры.

Оценка повреждения

В связи с сильным осевым износом канавки, особенно на канавке первого кольца, повреждение в описанном случае возникло,безусловно, только в результате попадания загрязнений в камеру сгорания. Загрязнения отлагаются также в канавке кольца и вызывают на кольце и в канавке кольца абразивный износ. В результате этого зазор кольца по высоте все больше повышается. Кольцо с сильно уменьшенным поперечным сечением,в конечном счете, не смогло выдержать давления сгорания и сломалось. В результате этого отломившийся кусок кольца смог еще более свободно перемещаться в увеличивающейся канавке и постоянным биением вызвал вымывание. Когда вымывание достигло днища поршня, куски поршневого кольца попали в зону между днищем поршня и головкой блока цилиндров, что привело к дополнительным повреждениям на днище поршня и головке блока цилиндров.

Возможные причины повреждения

• при сильном осевом износе канавки кольца и поршневых колец это может быть вызвано только попаданием посторонних тел в камеру сгорания, см. к этому также пункт 3.11.2 Износ поршней, поршневых колец и цилиндров вследствие загрязнений»

• при сильном радиальном износе колец без осевого износа переполнение топливом является вероятной причиной, см. к этому также пункт 3.11.3 Износ поршней, поршневых колец и цилиндров вследствие переполнения топливом»

• даже если канавки колец и поршневые кольца исправны и из короткого времени работы после капитального ремонта может возникнуть повреждение из-за неправильного монтажа поршня. Поршневые кольца могут поломаться при вставке поршня в цилиндр, если их недостаточно вдавливают в канавку. Это часто происходит тогда, когда используемая лента натяжения колец неправильно положена вокруг поршня и неправильно натянута или если используется неправильный или поврежденный инструмент для ввода поршня при сборке.

• Вибрирование колец из-за слишком большого зазора колец по высоте. Это состояние может появиться в том случае, если при ремонте двигателя установлен только новый комплект колец, хотя канавки для колец в поршне тоже уже были изношены. Кольца из-за большого зазора переходят в вибрирование и могут поломаться. Другой причиной слишком большого зазора колец по высоте может быть применение неправильного комплекта колец. Кольца могут иметь недостаточную высоту, поэтому зазор в канавке уже при сборке слишком большой.

• Кроме того, к таким повреждениям могут привести неподходящие для применения поршни. Поршни для дизельных двигателей имеют упрочняющую вставку для кольца из никелесодержащего чугуна в связи с нагрузкой и с необходимым сроком службы. Кольца без упрочняющей вставки по экономическим причинам в дизельных двигателях, как правило, применяются только в том случае, если ожидаемый срок службы скорее низок. Это касается, напр., сельскохозяйственных машин. Если такой поршень без упрочняющей вставки должен работать более длительное время или выполнять больший пробег, то износостойкость канавок для колец может оказаться недостаточной для предусмотренного срока службы двигателя. В какойто момент размеры канавок из-за естественного износа увеличатся настолько, что появляется вибрирование и кольца ломаются.

Маслосъемные колпачки или кольца: как определить, из-за чего появился сизый дым

Если вы бегло изучали вопрос, то наверняка заметили, что противоречивой информации предостаточно. К примеру, вокруг той же компрессии сплошные споры: одни утверждают, что при нормальном давлении в цилиндрах повода лезть в поршневую нет, другие твердят, что это вовсе не показатель при имеющемся раскладе. А касательно взаимосвязи между температурой мотора, положением педали газа и временем появления сизого дыма так и вовсе не понятно, что к чему.

Сразу же отметим, что никакой связи между компрессией и дефектными маслосъемными кольцами нет. Во-первых, колечки, которые соскребают масло с цилиндров, изнашиваются или залегают первыми, а компрессионные продолжают работать как положено. Во-вторых, даже при слегка подношенных компрессионных и убитых маслосъемных кольцах, компрессия будет в норме, поскольку масло остается на стенках цилиндров.

Вместе с тем негласные отличия, позволяющие определить, что конкретно вышло из строя: колпачки или маслосъемные кольца, существуют. Разница состоит в том, что каждая группа деталей выдает сизый дым в разные промежутки времени.
