Электропривод крышки багажника – небольшой тюнинг автомобиля + Видео

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:. Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

модуль электростеклоподъемника 2 штуки;
2 механизма для подъема стекла;
провода;
диоды;
электромагнитное реле;
пятиконтактные реле;
четырехконтактные реле;
колодка подключения релюшек;
пружины для замка крышки;
электроинструменты;
проводка;
гайки, болты;
болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Подготовка

На самом деле, всё может быть очень просто, если обратиться в специализированный автосервис. Но мы ведь не из тех, кто привык транжирить свои деньги, иначе мы бы купили комплектацию побогаче. Так что, нам придётся подготовить всё необходимое для самостоятельного улучшения нашей машины. Итак, нужно составить список, что мы должны купить, чтобы монтаж электропривода был успешным. Конечно, первым делом приобретаем сам электропривод в сборе. Ассортимент этих механизмов довольно широк, но функционально они все одинаковы.

В комплекте привода должны быть электропроводка, клеммы, сам мотор, регуляторы и кнопки автомата с предохранителями, а также гайд или руководство пользователя. И не стесняйтесь требовать гарантийный талон, который вы получите без проблем в магазине, но не факт, что повезёт на рынке. Набор инструментария и материалов стандартный. Единственно, может понадобиться больше проводов, поэтому лучше их докупить, поскольку частенько стандартный набор весьма куцый в этом плане. Также стоит запастись и одноразовыми элементами: клипсами, изолентой, трубками и прочее. Это основные расходники при монтаже.

Что нужно для установки электропривода багажника

Привод может бить на магнитных пластинах или на электромоторе, считается, что второй более надёжный и долговечный. Также необходимо сразу определиться с управлением приводом. Для управления из салона достаточно стандартной модели, если хочется брелок, то приготовьте немного больше денег. Из разновидностей приводов у нас можно встретить:

С боковым креплением;
Стандартный привод;
Усиленное крепление.

Не стоит игнорировать приводы российского производства, поскольку это не Бином Ньютона, и наши изделия по качеству почти не уступают зарубежным аналогам.

Это интересно: Гидроусилитель рулевого управления – удаляем воздух из системы!

Оптимизируем пространство в семёрке

Совсем необязательно иметь пасеку на двенадцать ульев или серьёзное приусадебное хозяйство, чтобы иногда понадобилось перевезти достаточно объёмный груз или много мелочей. Ситуации бывают разные, а особенно, отправляясь в путешествие на ВАЗ 2107, не каждый захочет обременять себя прицепом. Для этого и существуют дополнительные багажники.

Но вначале разберёмся с багажником семёрки штатным, обычным. Он далеко не идеал рационального распределения пространства, собственно, как и во всех классических Жигулях. Лонжероны, колёсные арки, ниши, бензобак и чашки задней подвески образовывают своеобразный лабиринт для свалки всякого хлама. Только размер багажника ВАЗ 2107 измерить рулеткой довольно сложно. Замысловатая фигура получается, тем не менее, есть герои, которые это сделали. На фото — размеры и геометрия багажника.

Инструкция по установке электропривода

Чтобы установить электропривод багажника своими руками и осуществить его подсоединение, вам потребуется стандартный слесарный инструмент, а также схема подключения. Схема должна идти в комплекте к устройству.

Ниже рассмотрена установка электропривода багажника на примере автомобиля Лада Калина:

Сначала производится демонтаж установленного замка, а также защитной панели. Панель фиксируется на пластиковых клипсах и зацепах, а также двух винтах. Далее, открутите фиксатор замка, для этого можно использовать трещотку с насадкой крестовой отвертки.
Теперь производится доработка замка, ведь вам нужно, чтобы он мог закрываться по одному щелчку. Для этого срежьте часть зацепки, на фото она отмечена красной линией. Место среза необходимо обработать наждачкой или напильником, чтобы оно было ровным и гладким.
Следующим этапом будет подключение схемы и предварительная сборка. Процедуру подключения мы описывать не будем, поскольку она отличается в зависимости от модели привода и машины

При предварительной сборке обратите внимание на том, чтобы была соблюдена полярность подключения диода. Сам диод необходимо правильно припаять и заизолировать от массы авто.
Далее, производится монтаж самого привода — в этом случае все индивидуально. После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку

Например, массу можно подключить к левой части обогрева.
Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку. Например, массу можно подключить к левой части обогрева.
Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

Наверное, не стоит описывать до боли банальную ситуацию, в которую хоть раз, но попадал каждый из водителей, когда запустив мотор своего автомобиля, вдруг обнаруживаешь, что из багажника нужно достать какую-нибудь вещь, или положить ее туда. Далее весь процесс открывания и закрывания двери багажника выглядит так: необходимо заглушить мотор, ведь для открывания замка понадобятся ключи, после чего выйти из автомобиля. Все это неудобно и отнимает лишнее время, особенно когда приходится куда-то спешить. Дабы полностью автоматизировать этот процесс и избавить водителя от лишних телодвижений, был разработан электропривод багажника. Сегодня подобное устройство можно установить своими руками на любое транспортное средство.

Монтаж штатного электропривода на Ладу

Лады «десятого» семейства последних годов выпуска комплектуются электроприводом открытия/закрытия багажника непосредственно на заводе. В более ранних сериях автомобилей такое оборудование отсутствует, поэтому владельцам придется устанавливать электропривод багажника своими руками.

Наш пример предусматривает работу электропривода багажника через отдельную кнопку в салоне. У некоторых систем сигнализации есть дополнительная возможность – открывать багажное отделение, поэтому именно к этой системе мы и подсоединим электропривод. Для установки понадобится сам механизм и монтажная пластина.

Если в наличии есть электрический привод в универсальной комплектации, то крепежные кронштейны необходимо будет сделать самостоятельно.

Помимо этого, понадобится четыре метра электропровода и кнопка-выключатель.

Перед установкой электропривода обязательно нужно отключить минусовую клемму аккумулятора. Затем крепим привод замка и снимаем защитный кожух, удалив перед этим фиксаторы крепления. Пассатижами выпрямляем задний конец электрического привода, откручиваем винт крепления тяги, но не полностью. Тяга привода замка разобрана. Теперь отсек не открывается с наружной стороны, так как механизм отпирания замка рассоединен с замочным цилиндром.

Далее на усилителе крышки багажника следует наметить места сверления крепежных отверстий для электропривода, приложенного к замку. По меткам электродрелью сверлим отверстия диаметром 3 мм. Затем необходимо согнуть тягу и из 4-миллиметровой стальной проволоки изготовить П-образную скобу такой ширины, чтобы ее края без усилия входили в места выхода приливов оболочки привода.

На каждом конце скобы следует предварительно нарезать резьбу М4. Наконец, фиксируем электропривод, используя подготовленную скобу, и подсоединяем к ней замок тяги.

По зеленому проводу на электрическом приводе ток поступает к кнопке вследствие втягивания штока. Этот провод прокладывается рядом с родным жгутом кабелей. К синему проводу, являющемуся минусовым, подключаем массу. Запитаться можно от любого оголенного участка кузова автомобиля. Салонная кнопка устанавливается на приборной панели в левом углу монтажного блока.

К ней от колодки Ш1 (вывод 2) будет подключено рабочее напряжение. После сборки можно проверить работоспособность системы, нажимая салонную кнопку. Все должно работать четко.

Принципиальная схема, типы и принцип действия электропривода багажника

Схема устройства представлена следующими деталями:

кнопка;
электродвигатель;
приводный шток;
предохранитель;
реле.

Сегодня разработано две конструкции привода штока. Это может быть электродвигатель или специальные магнитные пластины. Отметим, что первый тип получил большее распространение ввиду своей практичности. Привод с магнитными пластинами имеет более сложное устройство и некоторые проблемы при эксплуатации. Принцип его функционирования основывается на взаимодействии магнитных пластин и реле: при подаче питания на реле, оно приводит в действие шток, который взаимодействует с замком багажной двери. Установка этого типа привода на старые модели отечественной классики может оказаться неоправданной мерой, поскольку подобная конструкция может затруднить открывание и закрывание двери багажника на этих автомобилях.

Целесообразность установки

Перед тем как установить электропривод багажника своими руками, необходимо убедиться в целесообразности этого, поскольку ввиду конструкционных особенностей кузовов некоторых моделей, проводить подобную модернизацию считается нерациональным. А все потому, что на багажной двери устанавливается электропривод, состоящий из двух электромоторов и доводчика. Из-за этого багажник может открываться либо при помощи специальной кнопки из салона, либо, воздействуя на механизм открывания наружной ручкой. Также можно отдавать команды приводу замка, используя систему дистанционного управления. Помимо этого, в конструкцию электродвигателей встроены специальные ограничители усилия, которые прекращают открытие багажника при возникновении препятствия этому. Подобным образом механизм работает и при закрытии, однако, при возникновении помехи процесс изменяется (двери начинают приоткрываться). В таком случае придется открывать или закрывать багажник руками, поскольку после кратковременного более сильного воздействия работа электропривода блокируется, после чего на крышку багажника можно воздействовать без особых усилий. В случае некорректной работы системы придется прикладывать значительные усилия к багажной двери.

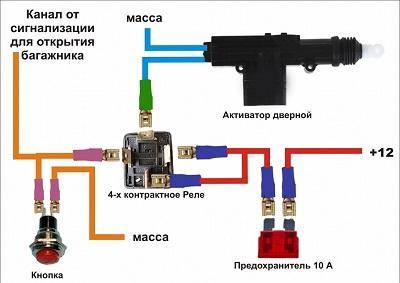

Схема подключения электропривода

Исходя из вышеописанного, перед тем как будет выполнена установка электропривода от иномарки на отечественный автомобиль, помимо самого устройства необходимо будет подобрать и приобрести соответствующий доводчик двери багажника. Безусловно, установка на автомобиль такого дополнения (если она оправдана конструкционными особенностями багажного отделения) позволит ощутить больше комфорта от эксплуатации. Поэтому если нет никаких ограничений на то, чтобы установить своими руками электропривод, не стоит откладывать это мероприятие на потом, тем более что процесс модернизации багажника не отличается особыми трудностями и вполне по силам среднестатистическому автомобилисту.

Какое устройство выбрать

Заметим, что электрозамок такой же важный элемент транспортного средства как, например, покрышки. Поэтому не стоит относиться к его выбору с пренебрежением

Не стоит обращать свое внимание на дешевые механизмы китайского производства, которые можно встретить в любом автомагазине. Все дело в том, что подобные устройства помимо того, что имеют небольшой эксплуатационный ресурс, очень часто славятся своей некорректной работой, которая характеризуется неправильными откликами на команды

Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации.

Немаловажно, что установка подобного механизма на автомобиль увеличит его стоимость при последующей продаже

Монтаж

Не могу сказать, что установка электропривода является чем-то невероятно сложным. В действительности реализовать подобный механизм может каждый, кто умеет работать со слесарными инструментами, паяльником, а также видит разницу между транзисторами и диодами.

Примерно процесс монтажа выглядит следующим образом:

Требуется доработать купленный механизм, снять моторчик и развернуть так, чтобы он мог функционировать вдоль рейки. Болгаркой удаляют все лишнее;
Используя перфорированную металлическую заготовку, из нее делают крепежную планку;
На планке фиксируют рейку и моторчики привода. Такую конструкцию крепят на кузовных панелях;
Один конец механизма от стеклоподъемника, который не задействовали, монтируют на держатель крышки багажника;
Далее все вместе регулируется и доводится до нужного положения;
Заранее продумайте, как будете прокладывать жгут с проводами, чтобы проводка не перетерлась и не повредилась;
Схему подключения выбирают исходя из выбранного набора. В готовых комплектах есть специальная схема, то есть действовать нужно строго по ней;
Подключение к источнику питания осуществляется отдельным кабелем, который подводят к АКБ;
Для цепи питания используют отдельный предохранитель;
В салоне монтируется кнопка в удобном для водителя месте.

В плане простоты монтажа намного удобнее работать именно с готовыми заводскими комплектами. Изготовитель прилагает подробную инструкцию, следуя которой можно буквально за пару часов все сделать и наслаждаться результатом.

Стоят ли финансовые и временные затраты того, каждый решает сам. Ведь раньше мы как-то обходились без электропривода на багажнике. Можно и продолжать жить без него. А если хочется, то никто не запрещает и не мешает вам установить комплект.

Как вы считаете, нужен ли в машине электропривод для крышки багажника и какую пользу он приносит? Делитесь своим мнением, опытом эксплуатации подобного оборудования и задавайте актуальные вопросы.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и не забывайте рассказывать о нас своим друзьям!

53,40

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет

Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:. Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом

Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Лада Приора Хэтчбек

Ширина: 1680 мм;
Длина: 4350 мм; (дорейстайлинговая версия имела длину 4340 мм);
Высота: 1420 мм;
Колесная база: 2492 мм;
Клиренс: 170 мм ;(дорейсталинговая версия имела клиренс 165 мм);
Ширина передней колеи: 1410 мм;
Ширина задней колеи: 1380 мм;

Лада Икс Рей

Ширина: 1764 мм;
Длина: 4165 мм;
Высота: 1570 мм;
Колесная база: 2592 мм;
Клиренс: 195 мм;
Ширина передней колеи: 1484 мм;
Ширина задней колеи: 1524 мм;

Лада Икс-Рей на деле оказывается очень компактным маленьким кроссовером. Внутри места примерно столько же, сколько в приоре: для двух взрослых на передних сиденьях, трех детей на задних сиденьях. Плюс Лады Приоры в том, что уже было упомянуто, — можно взять автомобиль с любым типом кузова. Тот же универсал, годится тем, кто планирует перевозить много вещей, тогда все пространство машины будет использоваться максимально эффективно: минимальный объем багажника в этом кузове намного больше, чем у Икс Рей.

Замок багажного отделения

Доработку замка багажника Калины хэтчбек можно при желании произвести точно так же, как это рассмотрено в случае с автомобилем Калина универсал. Один из главных нюансов, как ни странно, заключается не в электрике или особенностях конструкции кузова, а в креплении обшивки багажника. Суть в том, что у Калины хэтчбек она держится не только на пистонах, но и на пластиковых уголках.

Читать дальше: Новое авто с утилизацией старого

Именно поэтому при снятии обшивки багажника Калина хэтчбек тянуть обшивку надо обязательно сверху: если «ежики» легко заменить, то стационарные пластиковые держатели легко только сломать. И еще о пластике. Суть в том, что Калина хэтчбек имеет пластиковую накладку на крышку багажника. По наблюдениям многих автовладельцев, это сразу две проблемы. Первая заключается в том, что пластик для данной детали не совсем подходит.

Постоянные усилия по открыванию пятой двери в сочетании с малым количеством ребер жесткости постепенно приводят к появлению трещин на пластике. Дальше все по правилам домино. Возможно, пластик в скором времени «полетит», и тогда придется задуматься о ремонте. Или, что ничуть не легче, пластиковая накладка может остаться на своем месте, но начнет «гулять» по металлической части. А это — царапины на покрытии и последующая коррозия.

Есть среди владельцев Калины хэтчбек и такие эстеты, которым просто-напросто не нравится вид кнопки открывания крышки багажника. В общем, все указанные причины часто приводят владельцев хэтчбеков к одному и тому же решению: кнопка открывания на пятой двери не нужна. Для решения всех проблем сразу можно не только доработать замок багажника Калины, но и убрать с пятой двери кнопку, а в салоне авто, напротив, кнопку установить.

Электропривод двери багажника: что нужно знать

Итак, автоматический багажник, несомненно, является очень удобным и практичным решением. На авто высокого класса можно открывать багажник с пульта (с ключа) дистанционно.

Также есть и более продвинутые решения, когда достаточно снять автомобиль с охраны и приблизиться к машине, поле чего провести рукой или ногой в области установки сенсора. В свою очередь, сенсор «улавливает» движение, посылает сигнал на сервомеханизм и багажник открывается без нажатия каких-либо кнопок на пульте или в салоне.

Само собой, такие решения сложные и дорогие. Если же рассматривать более простую схему, кнопка открытия багажника ставится прямо в салоне автомобиля, что исключает необходимость открывать его снаружи. Другими словами, багажник с кнопки позволит отдельно открывать замок багажника из салона, что в условиях непогоды и в ряде других случаев попросту незаменимо.

При этом можно отметить, что данное решение вполне возможно реализовать практически на любом автомобиле (например, электропривод багажника ВАЗ). Удобство заключается в том, что при нажатии на кнопку в салоне электропривод приводит в действие замок, крышка багажника открывается. Кстати, такой замок багажника не замерзает.

Проблема знакома владельцам ВАЗ и других авто, где нет возможности открыть крышку багажника из салона или дистанционно. При этом после мойки или в результате попадания влаги замок попросту обмерзает, что не позволяет открыть его ключом. В подобной ситуации приходится греть замок, использовать средства типа «антилед», загонять машину в теплый паркинг, укладывать багаж в салоне и т.п.

В свою очередь, именно электропривод зимой значительно облегчает и упрощает эксплуатацию авто. Если замок исправен, крышка багажника с таким приводом откроется в любом случае.

Еще обратим внимание на то, что можно приобрести как электрозамок багажника, так и купить электропривод багажника. При этом электропривод багажника купить и поставить можно без замены штатного замка, то есть устройство совместимо со стандартным замком. Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Рассмотрев особенности и преимущества, перейдем к устройству электропривода. Сразу отметим, электропривод и кнопка открывания багажника считаются простыми решениями. Если коротко, электропривод багажника – это механизм, который имеет электрический моторчик, пару 4-х контактных реле и шток-толкатель. Также среди компонентов выделяют предохранитель. В салоне ставится кнопка багажника, которая может идти как в комплекте, так и докупаться отдельно.

Что касается привода, в целом существует два типа привода, воздействующие на шток:

решение с электрическим мотором;
привод на магнитных пластинах;

Как показывает практика, первый вариант простой, наиболее выносливый, долговечный, надежный и распространенный, тогда как второй встречается намного реже. Причина — устройство магнитного привода сложное, в процессе эксплуатации часто возникают сбои и отказы. Общий принцип работы основан на том, что осуществляется взаимодействие с магнитными пластинами. Когда питание подается, реле «тянет» шток для открытия багажника.

Что касается электромотора, принцип похож на срабатывание центрального замка. Конструкция простая и надежная, при необходимости можно интегрировать даже в старый автомобиль («классические» модели ВАЗ и т.д.). Фактически, на мотор приходит сигнал с кнопки, он срабатывает, толкает шток и замок открывается.

Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.
