ГБО: газ вместо бензина

Основные преимущества этой системы

Установка оборудования 6 поколения позволяет осуществлять контроль над подаваемыми дозировками топлива. Систему усовершенствовали до точнейших дозировок. Произошла комбинация некоторых элементов этого оборудования.

Точные дозировки позволяют обеспечить автомобиль экономичным расходом топлива, и это влияет на работоспособность и мощность силовой установки. В случае оснащения установки вариатором опережения зажигания, который способствует полному сгоранию топлива (газа), это может привести к значительному повышению показателей мощности силовой установки.

Преимуществом является некое различие между первыми четырьмя системами, которое заключается в возможности, исключающей дополнительный прогрев мотора перед движением автомобиля. А происходит это из-за того, что автомобиль является монотопливным, и газ имеет жидкообразную форму.

Основным показателем среди всех преимуществ является исключение дополнительных действий, связанных с обслуживанием установленного оборудования. Но стоит отметить, что необходимо использование специального фильтра, который встроен в переходник, а требуется это при заправке, чтобы вредоносные механические примеси из топлива не попадали в систему.

Установка газового оборудования на автомобиль

ГБО на машину, независимо от поколения и технических характеристик, ставят так:

  1. Определяют места установки магистрали, баллона, редуктора и остальных компонентов системы. Подбирают фитинги, крепежные элементы, адаптеры и соединительные приспособления. При этом используют фактические результаты замеров.
  2. Монтируют редуктор, укладывают магистрали высокого давления в подкапотном пространстве. Врезаются в охлаждающую систему, выполняют подключение.
  3. Монтируют газовый и бензиновый клапаны. При установке оборудования на карбюраторный автомобиль первый вид деталей врезают в шланг, расположенный между впускной системой и насосом. Газовый клапан размещают в правой части моторного отсека.
  4. Монтируют оставшиеся магистрали и узлы системы. Устанавливают электронный блок управления или механический регулятор.
  5. Обеспечивают герметичность соединений. Подключают электрические компоненты. Запускают и настраивают систему.

При установке аппаратуры на современные автомобили работу начинают с монтажа насоса на раму. Форсунки врезают перед подсоединением электрических элементов.

Установка ГБО: за и против

Весомым доводом в пользу использования газобаллонного оборудования является возможность экономии на заправке автомобиля, а также снижение уровня вредных для экологии выхлопов. Кроме того, наличие в одном автомобиле двух разных топливных систем является весьма практичным решением, с точки зрения поломки одной, или второй. Вместе с этим, «за» установку ГБО говорит и факт возможности увеличить пробег автомобиля на одной заправке, разумеется, при полном как газовом баллоне, так и топливном баке.

К доводам «против» можно отнести:

  • Газовый баллон занимает энное количество места
  • Стоимость ГБО и его монтажа достаточно высока
  • Регистрация установленного оборудования – обязательна
  • Возможное снижение мощности двигателя при работе автомобиля на газе

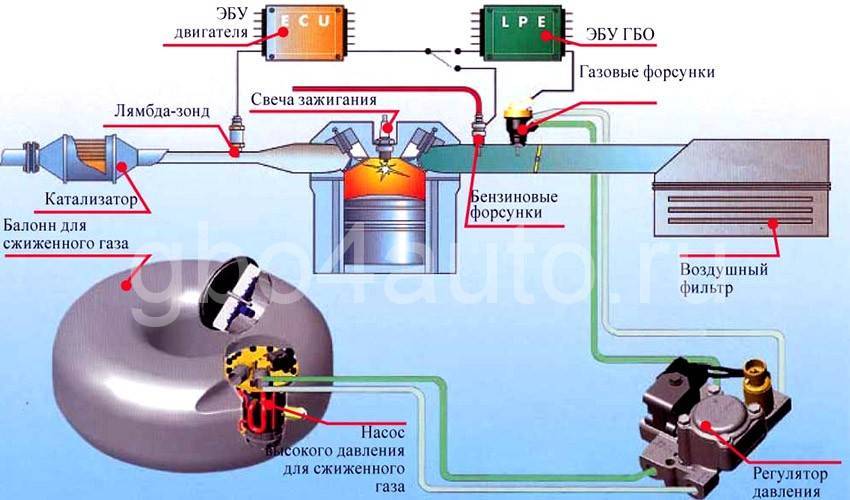

Принцип работы ГБО 5 поколения

Теперь рассмотрим как же работает новая система газобалонного оборудования:

При открытии водительской двери подается сигнал о начале работы электронному блоку управления (газовым мозгам), ЭБУ, в свою очередь, запускает тест газового насоса. При успехе газовый насос берет жидкую фракцию бутано-пропановой смеси из баллона и пропуская ее через фильтр нагнетает необходимое давление газа в магистрали, подготавливая тем самым систему к штатному запуску.

Следует обратить внимание, что датчики водительской двери устанавливают не все мастера, тем самым экономя на установке системы. Это чревато образованием пробок в магистрале подкапотного пространства под воздействием температуры, что влечет за собой долгий старт автомобиля на газу

При отсутствии датчика в водительской двери и для уменьшения износа двигателя и стартера рекомендуется выполнять старт автомобиля на бензине.

  • Далее водитель поворотом ключа «на старт» подает блоку управления сигнал о начале работы.
  • Получая и анализируя данные от датчиков автомобиля (обороты коленвала, температура двигателя и т.д.) по заложенной программе газовый блок управления отключает подачу бензина к бензиновым форсункам, а сам тем временем открывает на определенный период времени свои газовые форунки.

Стоит отметить, что скорость отклика газовых форсунок, совместимых с пятым поколением ГБО, значительно выше скорости форсунок, которые устанавливались на 4е поколение.

  • Далее, через газовою форсунку, необходимая расчетная порция  бутано-пропановой смеси в жидком виде под давлением, созданным газовым насосом, впрыскивается в двигатель.
  • Потом происходит закрытие газовой форсунки и часть пропаново-бутановой смеси,  через обратную магистраль, подается назад в баллон. Этим достигается оптимальная температура работы форсунки и исключается ее перегрев. На этом цикл работы закончен.

В целом теперь система ГБО5 опять стала приближением к распределенной системе впрыска бензина. Как по составляющим так и по принципу работы.

Установка газобаллонного оборудования

Необходимое оборудование

Для адаптации автомобиля к сжиженному газу необходимо установить несколько элементов. Вам понадобятся:

  1. Резервуар или баллон для хранения газа в жидком виде. Из ёмкости в двигательный отсек запускается поставка газообразного топлива.
  2. Мультиклапан.
  3. Регулятор или редуктор-испаритель (в дизельном отсеке), роль которого заключается в изменении газа с жидкого состояния в газообразное. С этой целью регулятор соединён с системой охлаждения двигателя. Горячий жидкий хладагент течёт через регулятор, нагревает топливо и вызывает изменение его физического состояния.
  4. Электромагнитный газовый клапан. Представляет собой устройство, которое позволяет автоматически прерывать поток сжиженного газа из резервуара в дизельный отсек. В исходном положении закрыт. Он устанавливается для случаев опасности, когда можно вручную восстановить поступление бензина, если вышла из строя электрическая система автомобиля.
  5. Заправочное устройство. Обычно врезается в бампер автомобиля сзади и предназначается для заправки резервуара.
  6. В карбюраторных двигателях электромагнитный бензиновый клапан, работа которого заключается в перекрывании поступлении бензина, когда двигатель работает на газу.
  7. Переключатель. Он устанавливается в салоне и служит для переключения видов топлива. Автомобили после 1986 года выпуска должны быть оснащены процессом управления топливом.

Баллон

Перевод авто на газ невозможен без установки баллона. Обычно он монтируется в передней части багажника у легковых автомобилей и под полом у внедорожников и в некоторых коммерческих автомобилях.

Видеообзор ГБО 4-ого поколения:

Традиционный вид имеет форму цилиндра с выпуклым основанием. Но сегодня рынок предлагает баллоны различных размеров, что позволяет оптимально подобрать резервуар для хранения сжиженного газа в каждом транспортном средстве с учётом особых потребностей пользователя. Самым последним достижением является резервуар в нише запасного колеса — колесообразный или тороидальный.

Кроме того, такие баллоны производятся в различных размерах и мощностях, хотя в целом они несколько меньше, чем ёмкость цилиндрических резервуаров. В любом случае резервуар должен быть установлен с помощью специальной системы креплений.

Все баллоны, изготовленные для продажи, должны быть проверены в соответствии с требованиями безопасности эксплуатации. Лист бака, толщиной 3–4 мм, изготовлен из высококачественной стали, который подвергшись термической обработке, гарантирует высокую степень прочности, во избежание переломов или трещин, в том случае, если резервуар подвергся воздействию быстрой деформации.

Автомобиль с газовым баллоном

Бак должен быть изготовлен в соответствии со стандартами и должен устанавливаться согласно жёстким требованиям безопасности. Перед тем как установить газ на авто, установщик должен полностью обсудить тип и размер бака, который наилучшим образом подойдёт вашему транспортному средству.

Более верно сказать, что баллон в машине создаёт дополнительный бампер

Особое внимание следует уделить тому, что его нельзя заполнять на все 100%. Если бак полностью заполнен жидким газом, давление может достигать очень высоких значений

Чтобы избежать опасности, следует заполнять баллон не более 80% мощности. Для этого устанавливается мультиклапан, который работает с соответствующей системой блокировки.

Следует отметить, что новые разработки предлагают современные системы, которые в конечном счёте обеспечивают полную безопасность при заправке. Если вы заправили резервуар на 80%, то его полное заполнение может произойти только во время пожара и не в нормальных условиях эксплуатации.

Техническое обслуживание ГБО четвертого поколения

1. Требуется выполнять еженедельно:

  • внешний осмотр герметичности системы, отсутствие утечки газа. Утечку можно обнаружить по характерному запаху пахучего одоранта и при помощи мыльного раствора. Утечка может происходить через трещины в трубках, изношенные уплотнители или неплотные стянутые хомутные соединения трубок;
  • удаление накопившегося конденсата в редукторе через специальную нижнюю пробку. Несвоевременный слив конденсата может привести к его коксованию и забиванию сливного отверстия, что в последующем при накоплении конденсата приводит к нарушению нормальной работы редуктора-испарителя.

2. Требуется выполнять ежемесячно: очистку или замену фильтра. Для этого нужно отсоединить от фильтра входную трубку и демонтировать фильтр. Очистить или заменить фильтрующий элемент. Внутри него находится маленький магнит, который следует установить на место после очистки фильтра. 3. Один раз в течение двух лет следует разбирать и чистить редуктор

При этом нужно соблюдать осторожность, чтобы не помять и не порвать мембрану. По окончании чистки и сборки редуктора обязательно выполняется проверка на наличие утечки

Поколения ГБО и различия между ними

С момента появления газобаллонные установки, монтируемые на автомобили, неоднократно претерпевали существенные изменения и совершенствовались. Всего существует 6 поколений ГБО, однако на самом деле это разделение можно считать условным, вызванным доработкой существующей конструкции.

  • 1-е поколение характеризовалось наличием множества минусов, очень длинным путем газа до камеры сгорания, что влекло за собой массу неудобств. Однако одним большим плюсом стал сам факт появления такого оборудования и возможность его дальнейшего совершенствования.
  • 2-е поколение отличалось модернизированным редуктором, что позволяло переключаться с одного топлива на другое нажатием одной кнопки, не выходя из салона. Появилась функция холодного старта.
  • 3-е поколение уже можно было устанавливать на машины как с карбюраторными, так и с инжекторными двигателями, появился датчик температуры, а сама установка стала соответствовать требованиям ЕВРО-2.
  • 4-е поколение – это оборудование с принципиально новым принципом подачи топлива, ведь в нем появились газовые форсунки (по одной на каждый цилиндр).
  • 5-е поколение отличается значительными изменениями в системе подачи топлива. К его плюсам следует отнести возможность старта двигателя без дополнительного прогрева даже при минусовой температуре, к тому же установка такого оборудования осуществляется без вмешательства в систему охлаждения ТС.

ГБО 4 поколения, конструкция

Попытка сделать точную дозировку газа была предпринята только при создании ГБО 3 поколения.

Но подход к решению точной подачи газа был не совсем удачным, поскольку оборудование данного поколения устанавливалось параллельно штатной топливной системе, и это привело к слабой реализации контроля подачи газа.

Электронный блок, которым оснащался смеситель-дозатор опаздывал со считыванием сигналов с лямбда-контроля, в итоге реакция режим работы силовой установки тоже запаздывал.

Данная недоработка была устранена с появлением ГБО 4 поколения. Конструкция этого оборудования уже не является параллельной для штатной системы, а непосредственно подключается к ней.

С появлением ГБО 4 поколения от шагового дозатора-распределителя, который устанавливался на ГБО раннего поколения, отказались.

Дозировка подачи газа у оборудования 4 поколения уже производится электромагнитными форсунками, что обеспечивает высокую точность подачи количества газа в цилиндры.

Конструкция оборудования 4 поколения такова.

Имеется часть оборудования, стандартного для всех поколений ГБО: баллон с мультиклапаном, магистрали высокого давления, газовый клапан, редуктор и трубопроводы низкого давления.

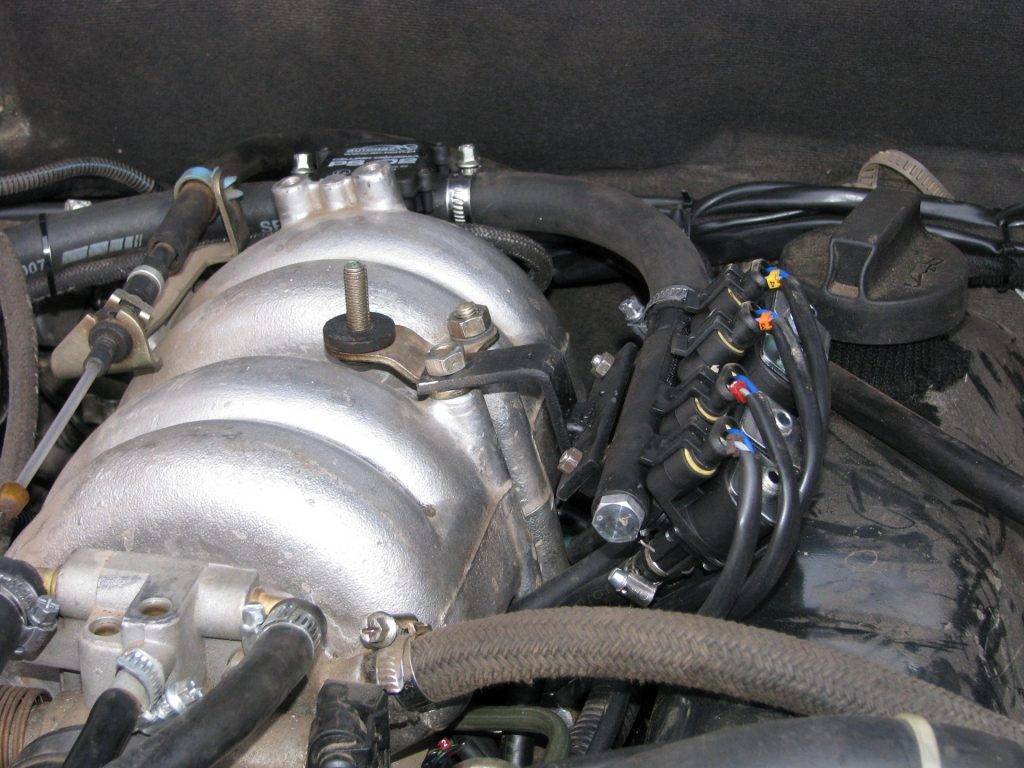

Помимо этого, в конструкцию включена рампа с установленными в ней электромагнитными форсунками и электронный блок управления, который и осуществляет управление ими.

Также для точности определения некоторых параметров, влияющих на подачу газа, оборудование оснащается датчиками температуры и давления газа.

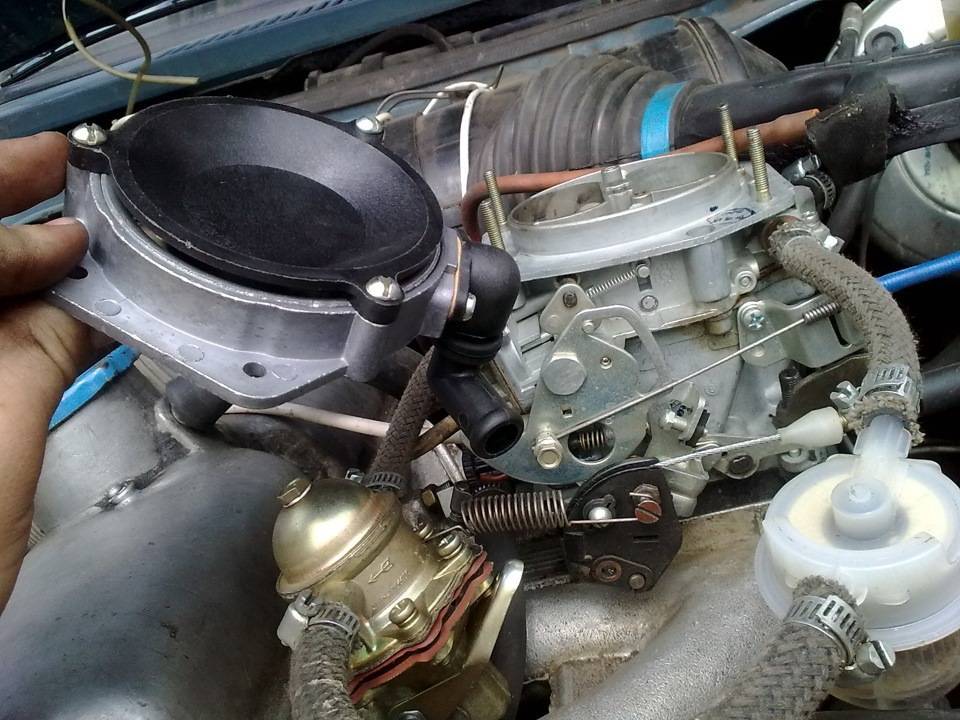

Установка ГБО 4 на карбюратор

Как правило, установка ГБО 4 поколения происходит в кормовой части транспортного средства, в частности, он располагается в непосредственной близости от бака, где находится топливо

При установке важно обратить внимание на мультиклапан. Потому как именно он контролирует подачу топлива в систему двигателя. В двигательной системе ставится специальный редуктор, который необходим для перехода топлива из жидкого состояния в газообразное

Это возможно по причине уменьшения концентрации давления

В двигательной системе ставится специальный редуктор, который необходим для перехода топлива из жидкого состояния в газообразное. Это возможно по причине уменьшения концентрации давления.

Также устанавливается блок управления, который контролирует и руководит всей системой газового оборудования. Управление системой происходит на основе поступающих данных – это температурный режим, а также давление газа.

Кроме этого, для того чтобы газовое оборудование на автомобиль 4 поколения работало нормально, необходимо, чтобы система учитывала данные давления форсунок в рампе. Если все сведения соответствуют требованиям, то система начинает открывать и закрывать форсунки, которые взаимодействуют с бензиновой топливной системой.

Стоит отметить, что все оборудование, которое входит в комплект ГБО 4 поколения может быть создано разными производителями. Рассмотрим ГБО 4 поколения – из чего состоит стандартный набор:

  • баллон. Он может иметь объем 40 л. или 50 л. Как правило, лучше всего на автомобиль устанавливать баллон объемом в 50 литров, который имеет цилиндрическую форму;
  • индикатор. Он устанавливается в салоне автомобиля и оповещает водителя о работе системы, а также об оставшемся количестве топлива в баке;
  • выносное заправочное устройство;
  • гарантия. Производитель обязательно должен включить в комплект гарантийный талон.

Сколько стоит установка газового оборудования на автомобиль

Начнем с того, что на общую стоимость ГБО будет влиять стоимость комплектующих. Начнем с баллона. Как правило, виды газовых баллонов для автомобилей отличаются по форме, объему и производителю. Можно выделить на сегодня более дешевый устаревший цилиндрический баллон и современный тороидальный.

Также баллоны могут быть пропановыми и метановыми. Последний вариант должен быть прочнее, что влияет на его стоимость. При этом устройство газового баллона автомобиля зачастую не сильно отличается (фактически, это емкость с клапаном), однако продукты разных производителей могут иметь разную стоимость. Это также оказывает влияние на цену установки ГБО.

Следующим важным элементом ГБО является редуктор. Чтобы понять, как работает газовый редуктор, достаточно представить корпус с двумя камерами. Если просто, сначала газ из баллона поступает в одну камеру, где переходит из жидкого состояния в газообразное. Также в первой камере снижается давление газа до рабочего. Далее газ поступает во вторую камеру, откуда дозируется и подается в двигатель. Параллельно в редукторе установлены фильтры для очистки газа.

Так вот, от фирмы-производителя редуктора также будет зависеть цена на ГБО. При этом решения от известных изготовителей могут стоить на 40-60% дороже, чем продукция малоизвестных фирм. Также важным элементом являются форсунки, особенно если речь идет о ГБО последних поколений. От их качества будет зависеть эффективность, экономичность и производительность, а также долговечность и исправность работы всей системы. Естественно, качественные фирменные газовые форсунки будут лучше, но и заметно дороже аналогов.

Кстати, ТО газового оборудования на авто предполагает обязательную замену фильтров, проверку работоспособности клапанов, форсунок, компьютерную диагностику ГБО для современных версий и т.д.  При этом регулярность проведения повышает надежность всей системы и продлевает срок службы отдельных элементов.

Становится понятно, что важно сначала определиться, какое газовое оборудование лучше поставить на иномарку или отечественный авто. От качества всех составляющих  зависит и общий срок службы газового оборудования

Если собирать комплект из дешевых элементов, такое ГБО будет дешевле, но может прослужить всего пару или тройку лет, тогда как дорогие фирменные установочные комплекты при должном обслуживании отрабатывают по 10-15 лет и более (например, BRC). От этого напрямую будет зависеть и цена оборудования.

Однако и это еще не все

Также важно знать, где установить газовое оборудование на автомобиль, так как цены на установку ГБО также могут отличаться. Если установщик выдает гарантию, а также установка сертифицирована, цена будет закономерно выше

Гаражные же сервисы могут поставить ГБО недорого, однако гарантий на такую установку не будет. Также не выдается и соответствующий сертификат, который позволит в дальнейшем узаконить ГБО в ГИБДД.

Обратите внимание, что часто частные установщики не говорят о том, нужно ли регистрировать ГБО в ГИБДД в 2019 году. На самом деле, узаконить газ на авто сегодня достаточно сложно и дорого

При этом эти расходы также нужно учитывать, то есть заранее включать их в стоимость установки ГБО на автомобиль. При этом сертифицированные установщики за дополнительную плату часто оказывают помощь для регистрации ГБО в ГИБДД  при условии установки оборудования именно у них.

Получается, если сравнивать расценки крупных сервисов  по сравнению с гаражной установкой, цены на установку ГБО в первом случае могут сначала показаться высокими, однако на деле помощь при дальнейшем узаконении  ГБО будет более выгодным решением, чем попытки узаконить газовое оборудование самостоятельно.

Итак, с учетом вышесказанного, можно приблизительно просчитать стоимость установки, регистрации в ГИБДД, а также окупаемость ГБО 4 поколения.  Также отдельно должна приниматься в расчет и эксплуатация ГБО зимой, когда машина заводится на бензине, прогревается, а уже после автоматически переключается на газ.  Отдельного внимания заслуживает и цена ТО газового оборудования на машине.

В среднем, цены по Москве на ГБО-4  для четырехцилиндрового двигателя составляют от 25-27 тыс. руб. К этому нужно добавить стоимость регистрации оборудования в ГИБДД, что обойдется владельцу в дополнительные 9-12 тыс. руб. Также нужно учитывать, что чем больше объем мотора и количество цилиндров, тем больше нужно элементов в комплекте оборудования. Также увеличивается и общий объем работ, то есть в таком случае выше и стоимость самой установки.

Установка ГБО 4 на инжектор

На сегодняшний день возможна установка газового оборудования на инжекторную систему двигателя. Также можно установить систему даже на двигатели с турбированным вариантом. Установка происходит по тому же принципу, что и на карбюраторные двигатели. Однако не стоит самостоятельно выполнять установку

Так как очень важно, чтоб все оборудование было установлено в соответствии с требованиями безопасности

Также при выборе оборудования необходимо учитывать рейтинг ГБО 4 поколения по производителям, так как от его качества многое зависит. Выделим компании, которые наиболее популярны среди потребителей:

  • ГБО PRINS – это голландская компания, которая занимает лидирующие позиции. Она систематически модернизирует свою продукцию;
  • AC Autogas – оборудование данной компании отличается высоким качеством и оптимальной стоимостью на него;
  • TAMONA – фирма выпускает как электронное, так и газовое оборудование. Вся продукция высочайшего качества, но при этом ее цена вполне приемлема;
  • A.E.B. Alex – компания выпускает газовое оборудование, которое не просто эффективно в работе, но и обладает довольно длительным эксплуатационным сроком.

Некоторые водители задумываются над тем, какое ГБО 4 поколения лучше поставить. В первую очередь, это зависит от характеристики автотранспортного средства, а также необходимо получить консультацию специалистов.

Топливо

В газобаллонном оборудовании на автомобиле используется газ двух видов – метан и пропан-бутан.

Метан – это природный газ, который используется в кухонных плитах. На автомобиле он представлен в сжиженном виде. Пропан же является элементом отходов при добыче нефти. Однако, учитывая, что он является видом топлива, ему нашли применение в народном хозяйстве. К примеру, пропан используется в качестве хладагента в холодильниках, а также создаёт давление в аэрозолях. На двигателе автомобиля он используется в качестве топлива. Для улучшения характеристик в пропан добавляют газ бутан.

Метан и пропан имеют разные требования к газовому оборудованию. В первую очередь это касается газового баллона.

Причина в том, что давление, при котором хранится метан, в 20 раз больше, чем то, под которым хранится пропан. Вследствие этого стенки баллонов, в которых будет храниться метан, должны быть толще, что ведёт к утяжелению самой ёмкости. Одно из решений данной проблемы – металлопластиковые баллоны. К ГБО, для которого топливом служит метан, предъявляются более высокие требования безопасности. Поэтому большим распространением пользуется газобаллонное оборудование, у которого главный вид топлива – пропан.

Стандартный баллон при этом вмещает до 40 литров смеси, что можно соотнести с ёмкостью бензинового топливного бака. Газ расходуется всего на 10% больше, чем бензин, при этом динамика на автомобиле, как правило, та же. Это и обеспечивает экономическую целесообразность установки, и многие автомобилисты предпочитают выбрать именно пропан.

Что входит в комплект 5-го поколения газа?

Примечательно, что такой набор состоит из сравнительно небольшого количества элементов:

  1. Газовый баллон. Он ничем не отличается от того, который использовался в ГБО-4.
  2. Электроника. Она регулирует подачу оптимального количества пропан-бутана с учетом требуемого давления и текущей температуры.
  3. Топливные магистрали. Они обеспечивают подачу жидкого газа. В газовом оборудовании 5-го поколения дополнительно монтируется обратный трубопровод (газ постоянно циркулирует в системе, как и в бензиновом двигателе).
  4. Запорные клапана с фильтром. Фильтрующий элемент подлежит периодической замене.
  5. Газовый насос и мультиклапан. В 5-м поколении газобаллонного оборудования это самый дорогой узел, выбор которого зависит от производительности двигателя автомобиля. Насос работает по принципу обычного бензонасоса, обеспечивая непрерывную циркуляцию газовой смеси в магистралях.

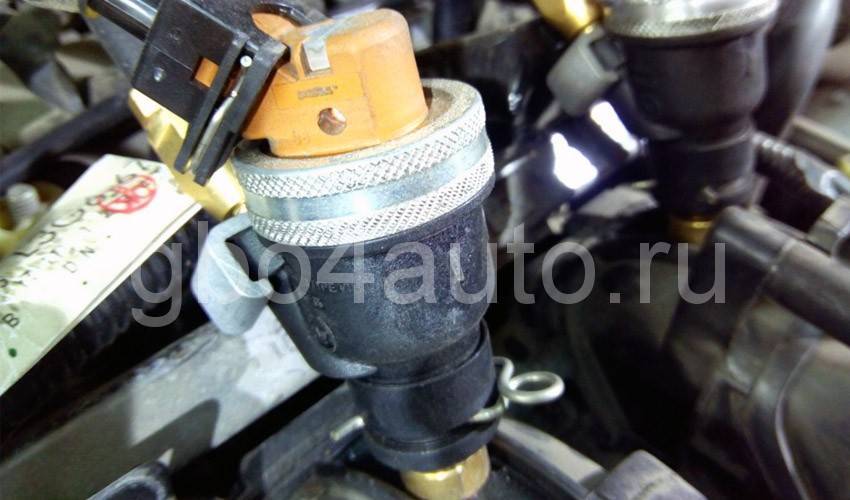

  6. Газовые форсунки. Обеспечивают впрыск смеси во впускной коллектор ДВС. Именно там пропан-бутан испаряется и после смешивания с воздухом попадает в цилиндры двигателя.
  7. Переключатель вида топлива (кнопка) в салоне.

Установка ГБО 5 на инжектор

Ввиду того, что установка ГБО 5 поколения – дело новое и досконально не изученное, выполнять ее должны только специалисты. Тем более что стоимость комплекта немалая и, в случае кустарного монтажа, потери могут быть значительными.

Зато потребитель получает высоконадежную установку, к тому же серьезно увеличивающую ресурс двигателя. Дело в том, что газовая смесь не смывает масло (менять его можно реже), почти полностью сгорает без остаточных выхлопов, к тому же мотор более динамично реагирует на новое топливо. Бензин теперь можно вообще не заливать, пользуясь только газом.

Еще один момент. Установка ГБО 5-го поколения стала проще, чем раньше. Благодаря улучшенной системе подачи газа форсунки не засоряются (увеличен срок их службы), двигательный агрегат работает практически так же, как и на родном топливе. Все чаще новыми установками автомобили комплектуются прямо на заводе, что служит показателем их высокой надежности.

По свидетельству мотористов, электронная регулировка гибко перестраивает режимы работы двигателя, адаптируя их под запросы водителя. Улучшенная конструкция редуктора без внутренних мембран повышает срок его службы, не нужны дополнительные меры по его защите от перемерзания. Запуск ДВС возможен сразу же на альтернативном топливе, без предварительного прогрева на бензине. А шланги с увеличенным ресурсом еще более повышают надежность оборудования.
