Почему не работает спидометр на ВАЗ-2112: основные причины на 16 клапанном двигателе
Когда на хэтчбеке ВАЗ-2112 не работает спидометр, причины могут быть разными. Обычно стремятся чинить приборку, тогда как неисправным оказывается датчик скорости. Неисправность этого датчика блок ЭБУ распознаёт с трудом, и лампа CHECK не включается. Факт поломки датчика скорости приходится выявлять по признакам: холостые обороты всегда остаются низкими, и при переключении передач мотор глохнет. Дальше эти нюансы рассмотрены подробнее, но речь пойдёт только о 16-клапанниках.
Если не работают все приборы, тогда «виноват» один предохранитель. На видео показано, какой именно.
Электрическая схема
Сам датчик запитан напряжением 12 Вольт (розово-чёрный шнур), а ещё один вывод подключён к «массе». Серый провод – это выход датчика. Он соединён с источником напряжения через резистор (см. рис.).
Типичная схема подключения ДС на ВАЗ-2112
На схеме показано, что выход соединён с клеммой ЭБУ. Номер клеммы:
- 9 – блок Январь 5.1, также BOSCH M1.5.4N (мотор 21120, 1,5 л);
- 59 – модуль BOSCH M7.9.7 (ДВС 21124, 1,6 л).
Ещё серый шнур идёт к «красной» колодке на приборке, где он соединяется с клеммой 9.
Как видите, всё элементарно.
Тест панели приборов на видео (самодиагностика спидометра)
Кое-что мы не рассматриваем специально
Питание на схему, показанную в предыдущей главе, поступает с главного реле 6. Его ещё называют «реле зажигания». Также в цепи присутствует предохранитель 1.
Дополнительный блок реле и предохранителей
Когда цепь зажигания разорвана, на ВАЗ-2112 не работает и спидометр, и модуль ЭБУ, и вообще мотор не заводится. Так что совет о проверке реле выглядел бы глупо.
Совет тем, у кого есть осциллограф
Если всё же решитесь демонтировать датчик, подключайте к его выходу (к средней клемме) резистор номиналом 1 кОм. Отвод резистора соединяется с «плюсом» питания. Поворачивая вал рукой, на клемме 2 можно наблюдать импульсы. На один оборот приходится шесть импульсов.
Механика
Дальше на схеме показано, как именно устроен датчик скорости.
Датчик скорости на ВАЗ-2112
- 2110-3843010-13 – датчик;
- 2110-3843010-18 – датчик;
- 2108-3802820-10 – привод спидометра;
- 2101-3802718 – прокладка;
- 2108-3802822 – корпус привода;
- 2108-3802830 – уплотнительное кольцо;
- 2108-3802834-20 – шестерня ведомая;
- 2108-3802833-20 – шестерня ведущая;
- 2101-3802717 – шайба;
- 15896211 – гайка M6;
- 12601271 – шайба волнистая;
- 11500121 – шпилька M6x14.
Элементы 1 и 2 взаимозаменяемы.
Демонтаж
Чтобы снять датчик с автомобиля, надо отключить его разъём. Корпус датчика закреплён возле ШРУСа – нужная точка показана стрелкой.
Первый шаг по демонтажу
Когда разъём отключён, берём плоский ключ «на 22» и откручиваем пластиковую гайку. Дальше можете менять датчик или ремонтировать его.
Тут нужен именно плоский ключ
Чтобы заменить привод датчика, ключом на «10» отворачивают гайку M6 и вынимают её вместе с шайбой. Корпус привода покачивают из стороны в сторону – нужен накидной ключ «на 14».
Разъёмы приборной панели и контакты спидометра
Приборка, а также спидометр на ВАЗ-2112 могут не работать, когда они отключены от «массы» или от питания. Знайте, что спидометр получает питание отдельно от панели приборов. К «массе» это относится тоже. Распайка:
- Х2-2: +12V на спидометр;
- Х2-3: «масса» спидометра;
- Х1-9, Х1-10: питание приборки;
- Х1-1: «масса» приборки.
Разъём Х2 окрашен в красный цвет, Х1 – в белый. Клеммы 8 и 9 в разъёме Х2 – это выход и вход спидометра. Выход подключают к бортовому компьютеру.
Обе клеммы (Х1-9 и Х2-2) соединены с одним проводом – оранжевым. Эта линия защищена предохранителем, установленным в главном монтажном блоке (F19).
Как снять приборку
Сначала отключаем минусовую клемму АКБ. Затем отвёрткой откручиваем 4 самореза ( фото 1 и 2 ), чтобы снять рамку со стеклом.
Демонтаж приборной панели
На втором шаге откручивают два самореза, удерживающих приборную панель на месте ( фото 3 ). Дальше сжимают кронштейны-лепестки, чтобы снять приборку полностью.
- Если подключить АКБ и включить зажигание, оранжевый шнур (разъёмы X1 и X2) должен получать напряжение «+12»;
- Наличие «массы» на клемме Х2-2 – тоже очень важный показатель;
- Серый шнур (клемма Х2-9) обычно звонится, как «+12», и в редких случаях – как «масса». При движении на этой клемме должны появляться импульсы.
Иногда поступают так: делают отвод от клеммы 9, и, не включая передачу, перемещают (толкают) авто. Мотор при этом остаётся заглушен. На отводе появятся импульсы, выявляемые даже вольтметром. Сам вольтметр должен быть стрелочным.
Починить неисправный спидометр не получится – проще будет заменить его. Но сначала нужно точно выяснить, что проблема была именно в нём.
Регулятор коленвала
Новый контроллер коленчатого вала для «десятки» В зависимости от типа автомобиля, на 16- и 8-клапанном двигателе места расположения всех контроллеров могут быть разными. Тем не менее, все эти устройства объединяются в одну функционирующую систему, и регулятор коленчатого вала в этом случае — не исключение. Благодаря этому контроллеру электронная система управления двигателем «десятки» может самостоятельно выявить, в какой момент подавать бензин и искру через свечи зажигания для того, чтобы зажечь горючую смесь. Фактически, конструкция устройства представляет собой магнит, а также катушку из тонкой проводки.
Датчик коленвала имеет определенные преимущества:
- Как показывает практика, на «десятках» этот регулятор может работать достаточно долго. Его ресурс эксплуатации не снижается даже в результате использования силового агрегата автомобиля при увеличенных нагрузках.
- Регулятор коленвала работает совместно со шкивом этого вала.
- Если устройство выходит из строя, запуск двигателя может быть невозможен. Либо же при поломке регулятора параметры оборотов будет снижены до 3.5 тысяч в минуту.
Данный контроллер устанавливается на масляном насосе, фактически на самом верху зубцов вала. Вернее, в одном миллиметре от зубчиков. Подробнее о том, как самостоятельно произвести замену данного контроллера, вы можете узнать из видео ниже (автор ролика — канал В гараже у Сандро).
Замена
Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец.
Необходимые инструменты:
- ключ на 21;
- ключ на 10;
- крестовая отвертка.
Порядок выполнения для ВАЗ 2110 с приводными датчиками.
1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.
2.Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.
3.При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.
4.Сжав усики на разъеме датчика, отсоединяем
5.Руками или с помощью ключа на 21 выкручиваем датчик.
6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем.
7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия – меняем.
8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке.
9.Подключаем разъем, подсоединяем гофру, минусовую клемму.
10.Проверяем.
Меняем электронный датчик
1.Обесточиваем бортовую цепь авто.
2.Отверткой ослабляем хомут гофры, и снимаем ее.
3.Отсоединяем провода от ДС, отодвинув защелку.
4.Ключом на 10 откручиваем гайку крепления датчика.
5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.
6.Подсоединяем гофру.
7.Подключаем клемму массы.
Где находится датчик коленвала ВАЗ 2112 16 клапанов: фото и видео
Нынешние силовые агрегаты ВАЗ, в которых предусмотрена система впрыска намного экономичнее и проще в обслуживании, нежели их карбюраторные предшественники. Но есть и слабые места — это датчики, часто ломающиеся и этим доставляющие много хлопот. К примеру, датчик коленвала ВАЗ 2112 16 клапанов где находится, знает не каждый, но если он перестает работать, то вся система функционировать не будет. Но отчаиваться не стоит в данном случае можно обойтись своими силами.
Хоть эти устройства отличаются надежностью, но в случае, если с ним что-нибудь произойдет и неисправности, то мотор не запустится
Принимая во внимание, тот факт, что датчик положения коленвала не обладает механическими подвижными частями, то основным виновником выхода его из строя может быть только коррозия или грязь
Где находится?
Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.
Расположение ДПКВ
Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.
Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать датчик положения коленчатого вала несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.
Признаки неисправности
В случае если датчик положения коленвала ВАЗ 2112 с двигателем 16 клапанов выйдет из строя полностью, то запустить силовой агрегат не получится. В иных случаях симптомы и признаки неисправности могут быть следующие:
- ухудшение запуска силового агрегата;
- нестабильное функционирование двигателя;
- уменьшение мощности мотора;
- возникновение детонации на больших нагрузках.
Способы устранения поломки
Если вы обнаружили хоть один из вышеперечисленных симптомов неисправности, то в первую очередь обратите внимание, не загрязнилось ли устройство и нет ли на нем механических повреждений. Чтобы это сделать необходимо в первую очередь снять устройство
Сделать это несложно и из инструментов нам понадобиться лишь ключ на 10.
- Первым делом выключаем зажигание.
- Находим датчик положения коленчатого вала.
- Отсоединяем разъемы.
С помощью ключа откручиваем болт, закрепляющий устройство.
Выкручиваем болт
Снимаем датчик положения коленвала из кронштейна.
Снимаем ДПКВ
Внимательно осматриваем, нет ли повреждений, в случае если такие обнаружены, то лучше сразу отправляться в магазин за новым.
Это устройство можно проверить и самому, для этого лишь достаточно определить сопротивление обмоток. Показания омметра должны быть в пределах 550-570 Ом. Если показания соответствующие, то, возможно все дело в проводке. Поочередно проверьте все провода и соединения. Не пытайтесь отремонтировать датчик коленчатого вала на автомобилях ВАЗ — он не подлежит ремонту.
Перед установкой обязательно протрите место усадки, оно должно быть чистым от грязи пыли. Далее, поставьте датчик вала и закрутите болт. После подсоединения проводов можно считать работу завершенной. Как видите, вся процедура достаточно проста. Если вы хотите получить еще дополнительную информацию, или не поняли где вал находится, то посмотрите предлагаемое нами видео.
Видео «Замена ДПКВ»
В этом видео опытный мастер подробно расскажет и покажет как производиться замена, в случае возникновения неисправности, датчика положения коленчатого вала на автомобилях ВАЗ.
Разъёмы приборной панели и контакты спидометра
Приборка, а также спидометр на ВАЗ-2112 могут не работать, когда они отключены от «массы» или от питания. Знайте, что спидометр получает питание отдельно от панели приборов. К «массе» это относится тоже. Распайка:
- Х2-2: +12V на спидометр;
- Х2-3: «масса» спидометра;
- Х1-9, Х1-10: питание приборки;
- Х1-1: «масса» приборки.
Разъём Х2 окрашен в красный цвет, Х1 – в белый. Клеммы 8 и 9 в разъёме Х2 – это выход и вход спидометра. Выход подключают к бортовому компьютеру.
Обе клеммы (Х1-9 и Х2-2) соединены с одним проводом – оранжевым. Эта линия защищена предохранителем, установленным в главном монтажном блоке (F19).
Замена датчика скорости авто
Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.
Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.
Замена датчика скорости ВАЗ: пошаговая инструкция:
- Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
- Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
- Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
- Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
- Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
- Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.
Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал
Источник
Диагностика
Проверка контроллера может быть произведена несколькими способами, рекомендуем ознакомиться с каждым из них более подробно. Для первых двух методов понадобится вольтметр.
- Сначала датчик необходимо демонтировать. Найдите его место установки, отключите подсоединенный разъем, выкрутите фиксирующую гайку и извлеките устройство из посадочного места.
- Затем возьмите вольтметр и разберитесь с распиновкой разъема. В разъеме расположено три контакта, первый из них обычно — это положительный контакт, второй — выходной сигнал, третий — отрицательный. Один из щупов тестера следует подключить к контакту под номером 2, а второй щуп надо заземлить — подключить к корпусу двигателя или кузову автомобиля.
- После надо вращать контроллер, чтобы определить, имеются ли импульсы в рабочем цикле и произвести замер выходного напряжения. Чтобы сделать это, надо установить кусок патрубка на ось датчика и прокручивать устройство со скоростью примерно 3-5 км/ч. От скорости вращения контроллера зависит напряжение, а также частота в тестере (автор видео — Артем Кульжанов).
Второй вариант диагностики выполняется без демонтажа датчика:
- Надо поставить автомобиль на домкрат. Поддомкратить нужно переднюю часть авто, чтобы одно из колес было вывешено и не соприкасалось с землей.
- После этого щупы тестера опять нужно подключить к контактам на разъеме устройства.
- Вывешенное колесо нужно вращать и одновременно следить за показаниями на дисплее тестера. Если в результате вращения появляется напряжение и частота, измеряемая в герцах, то это говорит о работоспособности устройства.
Есть еще один вариант проверки, для его выполнения понадобится лампочка или контролька.
Диагностика выполняется так:
- В первую очередь от датчика следует отсоединить штекер с проводкой.
- При помощи контрольки вам надо будет найти плюс и минус, перед этим нужно включить зажигание.
- Далее, как и в предыдущем методе, нужно поставить на домкрат передок кузова машины и вывесить одно колесо.
- Теперь следует соединить вывод контрольки с импульсным контактом датчика (обычно он средний) и повращать колесо рукой. Если при этом на контрольке загорелся минус, это свидетельствует о работоспособности девайса. Как вариант, вместо контрольки можно использовать лампочку с подключенным проводом, один из которых соединяется с аккумуляторной батареей, а второй — с сигнальным разъемом. Если при вращении колеса лампочка стала мигать, то контроллер исправен (видео снял Алекс Ков).
Ваз 2112 датчик скорости
Замена

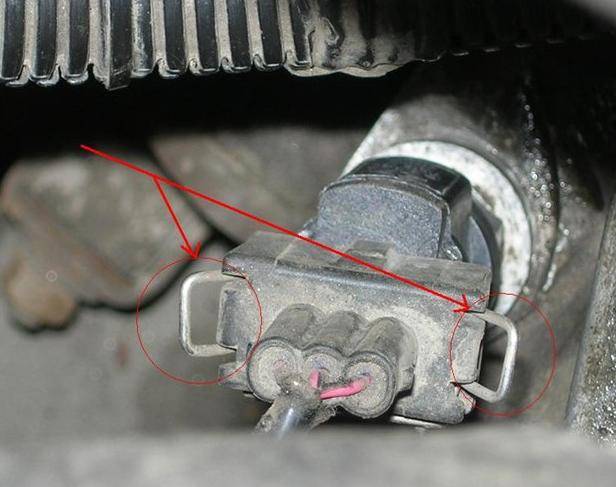

Сжимаем пальцами дужки к середине, снимаем с датчика фишку.
Откручиваем датчик против часовой стрелки ключём на 21, хотя можно это сделать и руками, главное начать
Видим привод, штоком нового датчика нужно попасть точно в середину, и затем уже прикрутить новый датчик, одеть на него фишку.
Где находится
Если рассматривать 8-клапанный двигатель, то дополнительно даже отсоединять ничего не придется. Нужная нам деталь находится в непосредственной близости от щупа проверки уровня масла в КПП, а именно — правее, если смотреть по ходу движения автомобиля.
В принципе, на 16-клапанных моторах он находится там же, но возможно, что добираться будет немного сложнее, хотя утверждать не могу.
Не работает
Если же контакты в порядке, необходимо проверить поступает ли напряжение на сам датчик скорости. Для этого пригодится тестер, в случае отсутствия такового, можно воспользоваться обыкновенной автомобильной лампочкой, с подсоединенными к ней двумя проводами.
Причиной отсутствия тока может быть перетирание провода идущего к датчику, причем при визуальном осмотре можно не заметить, так как изоляция цела, но жилы внутри разорваны.
Проверка
Демонтируем датчик скорости;
Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.
Способ 2 (не снимая с автомобиля)
Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли;
Соединяем контакты датчика с вольтметром;
Вращаем колесо и диагностируем, появляется ли напряжение.
Если есть напряжение и частота в Гц, то датчик скорости работает.
Способ 3 (контролькой или лампочкой)
Отсоединяем от датчика импульсный провод;
С помощью контрольки ищем «+» и «–» (предварительно включив зажигание)
Одно колесо вывешиваем как в предыдущем способе;
Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.
Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.
Заключение
Всем известны последствия перегрева двигателя – это испорченные в результате температурных деформаций детали мотора. Чаще всего подвергается воздействию головка блока цилиндров.Восстанавливать этот узел достаточно дорого. Также перегрев может нанести еще более существенный ущерб. При езде на богатой смеси двигатель потребляет чрезмерное количество топлива, выходят из строя свечи. На бедной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности ДТОЖ, уметь его менять и знать, где он расположен.
