Где находится предохранитель на вентилятор охлаждения Лада Приора

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

  1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
  2. Проблема кроется в соединении разъемов проводов.
  3. Отказал ЦБКЭ.
  1. Залип, либо же западает моторчик подъема стекла.
  2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
  3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

  • Х1-4.
  • Х1-6.

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

  1. Чтобы в процессе ремонта вам не пришлось демонтировать радиатор, делайте все аккуратно, поскольку есть вероятность повреждения других элементов.
  2. Откройте капот и отключите аккумулятор. Произведите демонтаж воздушного фильтра.
  3. Сделав это, вы можете демонтировать решетку радиаторного устройства.
  4. Далее, необходимо будет выкрутить верхние крепления оптики — правого и левого фонарей.
  5. Используя гаечный ключ на 10 (удобнее будет взять ключ-головку), вам необходимо будет произвести снятие верхней фронтальной панели.
  6. После того, как эти действия будут выполнены, нужно будет отключить штекеры, которые подводятся к вентилирующему узлу. Сделав это, провода можно немного скрутить.
  7. Далее, при помощи гаечного ключа нужно будет открутить четыре винта, которые фиксируют устройство, подлежащее замене. На фотографии стрелками отмечены винты, которые фиксируют узел, их необходимо будет открутить.
  8. Только после того, как узел будет освобожден, его необходимо будет демонтировать и заменить на новый. После снятия на всякий случай очистите сами разъемы, чтобы в будущем вас не беспокоила проблема плохого контакта. Дальнейшая сборка системы и установка всех элементов производится в обратной последовательности.

Как происходит проверка и замена предохранителя или реле

Перед тем, как заменить неисправный предохранитель, необходимо выполнить диагностику по следующему принципу:

  1. Убедитесь, что потребитель действительно не работает.
  2. Найдите по таблице соответствующий предохранитель.
  3. Достаньте его и проверьте состояние плавкой части.
  4. Если убедиться в целостности нити невозможно, прозвоните его при помощи мультиметра.
  5. Наличие обрыва при прозвонке двух контактов говорит о перегоревшей вставке.

В данном случае следует повторно установить новый предохранитель и попробовать использовать потребитель.

В случае повторного перегорания вставки, повторная установка новой вставки запрещена! Необходимо проверить цепь оборудования на наличие короткого замыкания.

Реле проверяется проще – отсутствие щелчков с его стороны может говорить о проблемах в цепи или неисправности самого реле.

Достаточно вытащить его и установить на его место любое другое соседнее со схожим номиналом и контактами. Если установка нового реле устранит неисправность, то именно в нем было дело.

Пошаговая замена предохранителя прикуривателя на Priora в монтажном блоке

  • Первым делом у нас происходит подготовительный момент. Для этого требуется выключить совсем зажигание и отключить аккумулятор. Как поступить? Снять клемму с минусовым показателем.
  • Вы уже знаете, где находится монтажный блок. Он крепится 3-мя болтиками, их с легкостью можно открутить.
  • Крышку после снятия болтов нужно зацепить снизу и аккуратно снять.
  • Как говорилось ранее, предохранительный элемент, отвечающий за работу прикуривателя, располагается в верхнем ряду, и при этом крайний справа. Даже если вы определили его местоположение, для полной уверенности нужно свериться с крышкой блока. Маркировка элемента F13.
  • В корпусе блока расположены специальные пинцеты (по маркировке 1 и 2 соответственно). Аккуратно сжав пинцетом предохранитель, извлекаем его. В большей степени вероятности вы увидите обрыв нити или что устройство оплавилось. В некоторых случаях вышедший из строя элемент вообще не имеет визуально повреждений.
  • Установите новый элемент в посадочное место. Сверьте расчетный показатель предохранителя, он должен составить 15А.
  • Установите на место крышку блока, закрепите ее.
  • Подключите минусовую клемму аккумулятора.

Пошаговая замена предохранителя прикуривателя на Priora в моторном отсеке

  • Проводим подготовительные работы, во время которых требуется выключить зажигание LADA Priora и снять минусовую клемму аккумулятора.
  • Около аккумуляторной батареи имеется основной автомобильный блок предохранителей. Его требуется открыть и найти элемент, имеющий маркировку F3. Обязательно всегда сверяйтесь со схемой.
  • На следующем этапе извлекаем предохранитель, точно таким же образом, как было описано в инструкции по замене предохранительного элемента в монтажном блоке, располагающемся в салоне авто.
  • Устанавливаем исправный новенький предохранитель. Помним, что его номинальная сила тока составляет уже 60А.
  • Подключаем аккумуляторную батарею.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

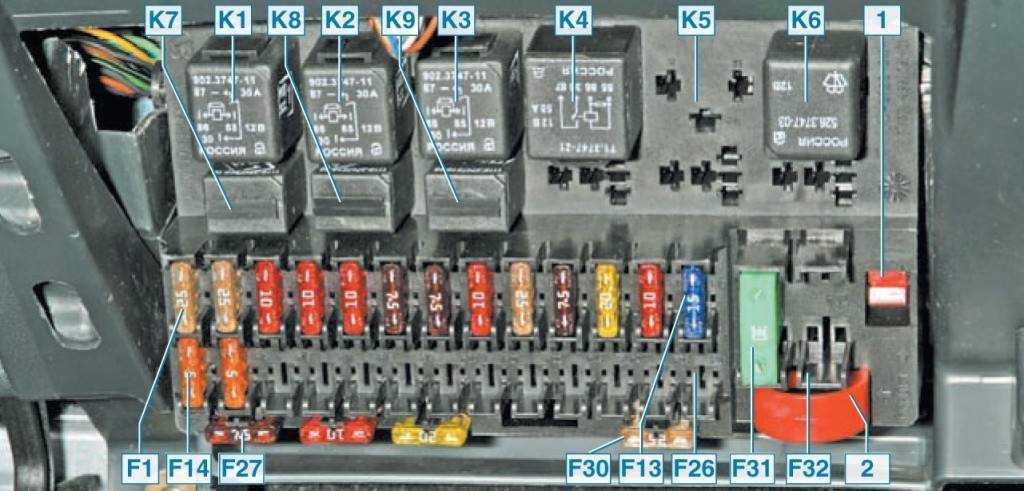

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Датчик детонации Приора

Датчик детонации — это устройство, которое определяет уровни детонации процессов двигателя внутреннего сгорания. Установочным местом такого устройства считается блок цилиндра. Содержание его делает всевозможным получение большой мощности, а также достижение хороших показателей экономичности топлива без причинённого ущерба двигателю.

Процесс детонации является главным пороком двигателя внутреннего сгорания, так как сила имеется немалая и не обращать внимания на нее не получится. Среди нескольких разных устройств, которые применяются в качестве оптимизаций работы, датчик детонации используют для предупреждений детонационных горений топлива. Детонация топлива может контролироваться благодаря главному показателю – проявление высоких и звонких металлических звуков, которые по показателям временами принимаются за цокающие звуки цилиндро-поршневой группы. Сила кого процесса достаточна велика, при неисправных системах предупреждения детонации двигатель начинает выходить из строя.

Расположение блока предохранителей в Приоре

Лада Приора строилась с оглядкой на зарубежные аналоги. Поэтому все наработки при проектировании часто пересекаются с иномарками. Не обошло стороной это и монтажный блок предохранителей.

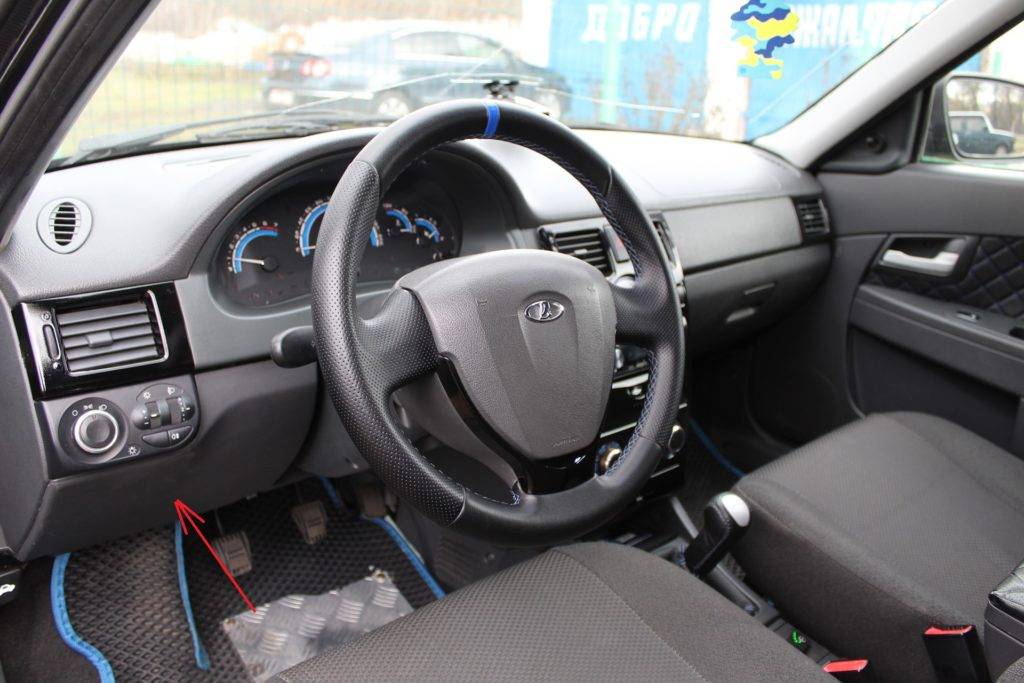

Данный блок размещается под рулевой колонкой в левой части панели. Чтобы до него добраться, необходимо снять пластиковую облицовку.

Существует также дополнительный блок предохранителей и реле. Он отвечает за питание систем ЭБУ. Размещается он под центральной частью торпедо, рядом с ЭБУ двигателя. Для доступа к нему достаточно открутить правую боковую крышку центральной части торпедо.

В зависимости от комплектации, в Lada Priora может быть задействован дополнительный блок предохранителей в подкапотном пространстве. Он размещается под пластиковой крышкой возле аккумулятора.

Признаки неисправности

Если контакты подгорели, то обычно слышны характерные щелчки, говорящие о срабатывании магнита реле. Однако при этом сам якорь, расположенный в стартере, остается неподвижным или же крутит очень медленно. Это случается из-за того, что рабочая поверхность контактов не полностью соединяется вследствие чего:

  • образуется воздушный зазор;
  • растет переходное напряжение;
  • медь нашлепок разогревается.

В итоге на поверхности выступает оксид, являющийся диэлектриком. Исправить это можно только одним способом – очистить нашлепки от нагара. Сделать это нетрудно, воспользовавшись надфилем алмазным либо (если повреждения не существенны) обычной ученической резинкой. При значительных разрушениях целесообразнее будет заменить все реле.

Катушки обычно замыкает из-за попадания влаги или потери, защищающей провода эмульсией своих изолирующих качеств. Последнее всегда случается по причине существенного перегрева.

Еще можно убедиться в том, что реле работает так, как надо, подключив стартер напрямую к батарее. Для этого сгодятся провода, предназначенные для запуска мотора от чужой машины. Их присоединят к АКБ (сначала «минус») и к стартеру. Если моторчик нормально функционирует, то нужно произвести осмотр:

В первую очередь визуально проверяют проводку на целостность. Начинайте от стартера и продвигайтесь к АКБ. Исправность всей цепи тестируют мультиметром или, на худой конец, лампочкой. Здесь нужно начинать наоборот – с батареи.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

  • главный блок;
  • монтажный блок;
  • дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

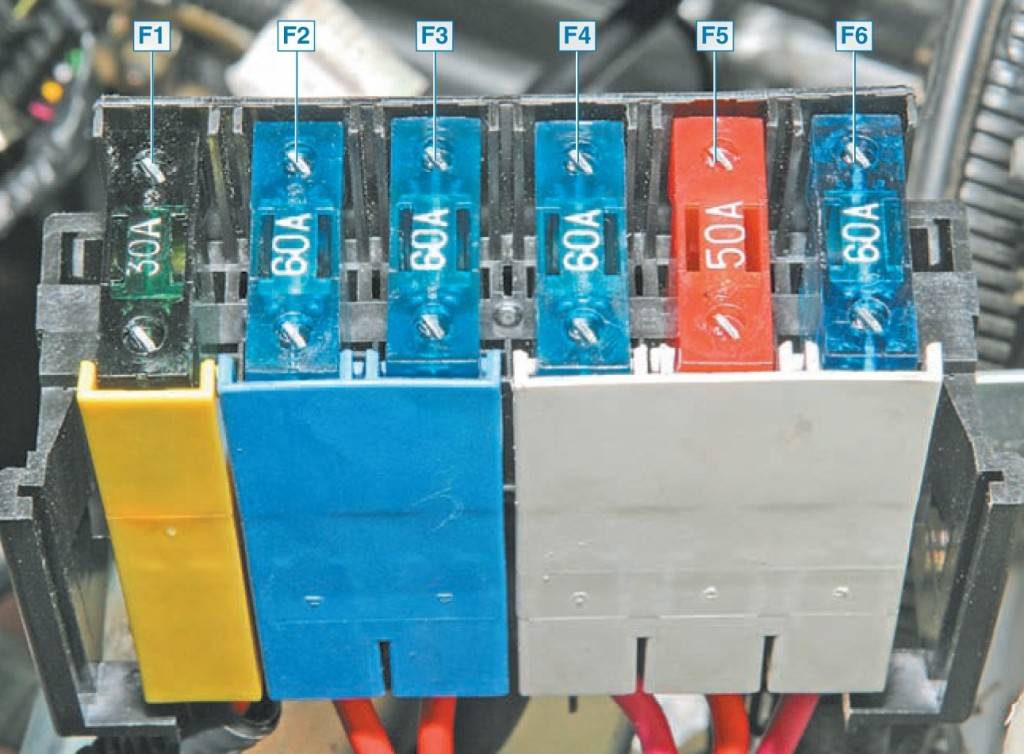

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителяРасчетная сила тока, АЦвет корпусаЭлектрическая цепь
F-130ЗеленыйЭлектронный контроллер двигателя
F-260СинийРеле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-360СинийСигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-460СинийЭлектрогенератор
F-550КрасныйЭлектроусилитель руля (ЭУР)
F-660СинийЦепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

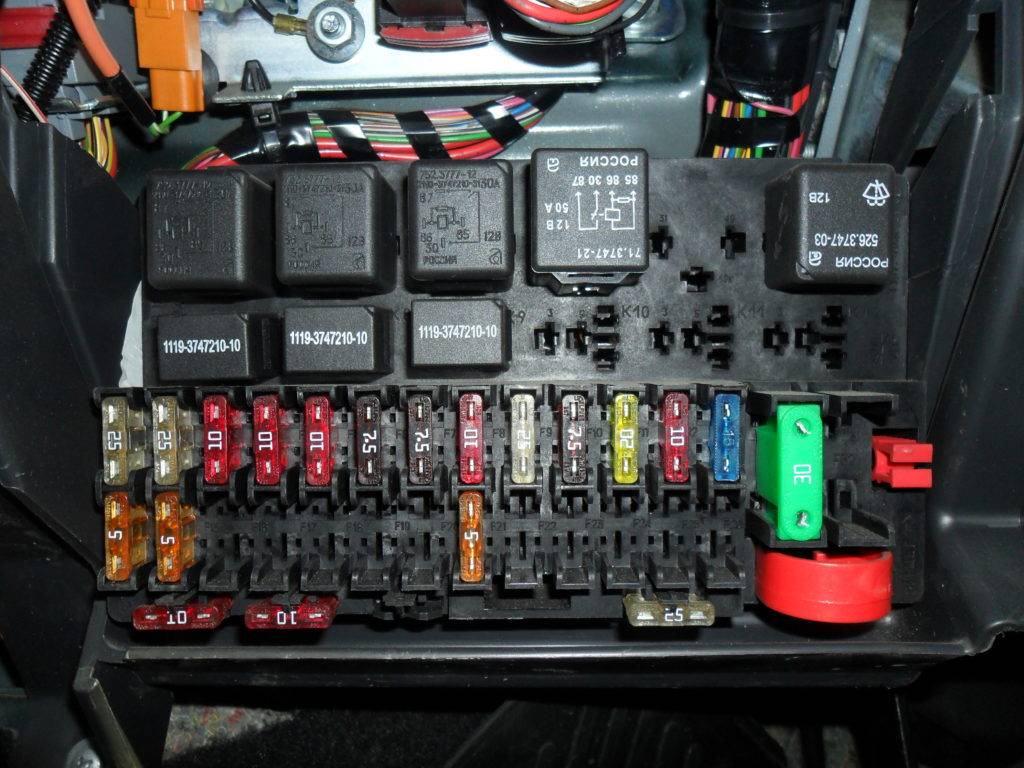

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

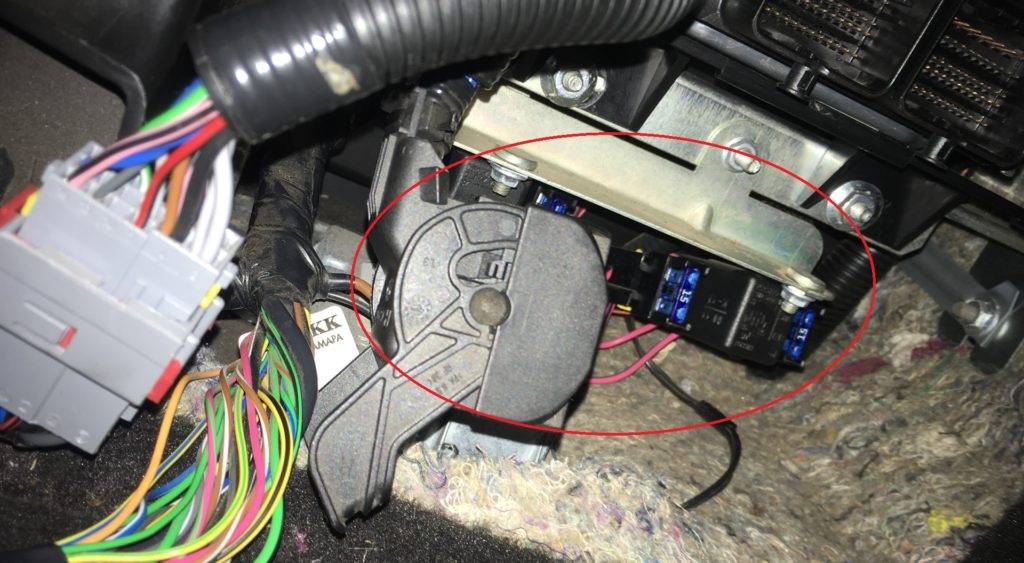

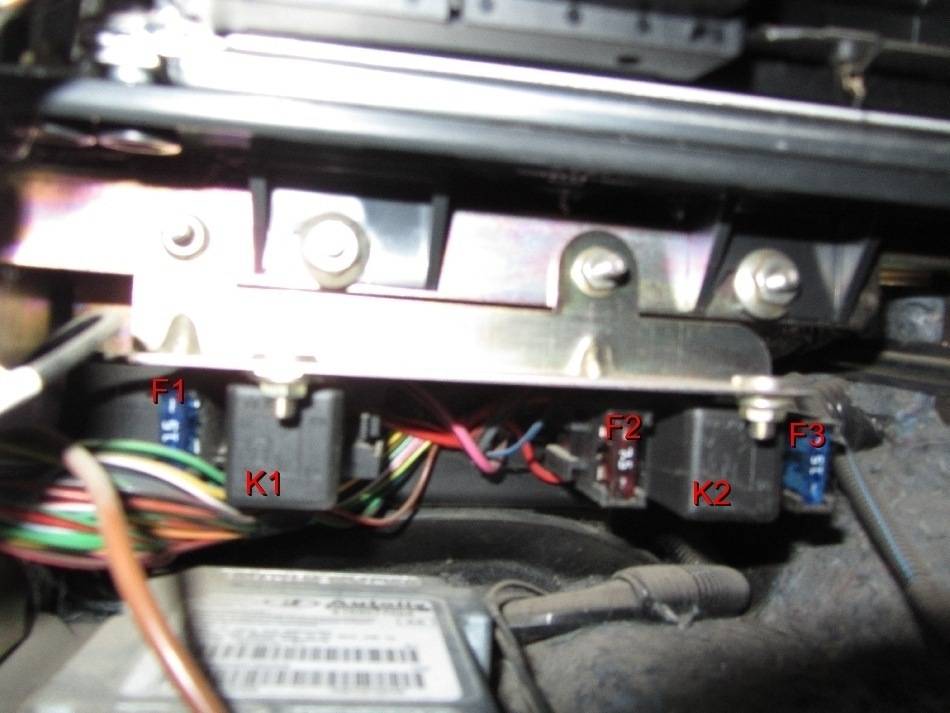

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

ОбозначениеРасчетный ток, АНазначение защиты
К-1Реле зажигания (главное реле)
К-2Реле топливного насоса
F-115Электроцепи блокировки стартера и главного реле
F-27,5Электроцепь контроллера двигателя
F-315Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Проблемы со стартером

Вода, оказавшаяся в стартере, практически всегда провоцирует коррозию на якоре. Она, в свой черед, нередко впоследствии не дает механизму функционировать надлежащим образом. Якорь в таком случае будет вращаться с большим трудом или останется неподвижным.

Чаще всего случается отказ стартера после сильно нагрева автомашины. Этот моторчик, расположенный в подкапотном пространстве в непосредственной близости от силового агрегата, получает часть его тепла. В итоге металлические элементы расширяются и утрачивают способность свободно вращаться.

В этой ситуации щелчки начнут раздаваться не сразу после включения зажигания, а через несколько секунд. Причем сам по себе звук будет заметно тише, чем обычно. Избавиться от проблемы позволит очистка якоря мелкой наждачной бумагой и смазка.

Достаточно сильно изнашиваются на стартере также и графитовые щетки, и подшипники с втулками. На все эти части действуют сильные нагрузки. Их меняют на новые.

Достаточно редко ломается шестеренка стартера. Но об ее отказе свидетельствует специфический треск

Важно убедиться, что шум исходит не от тягового реле

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

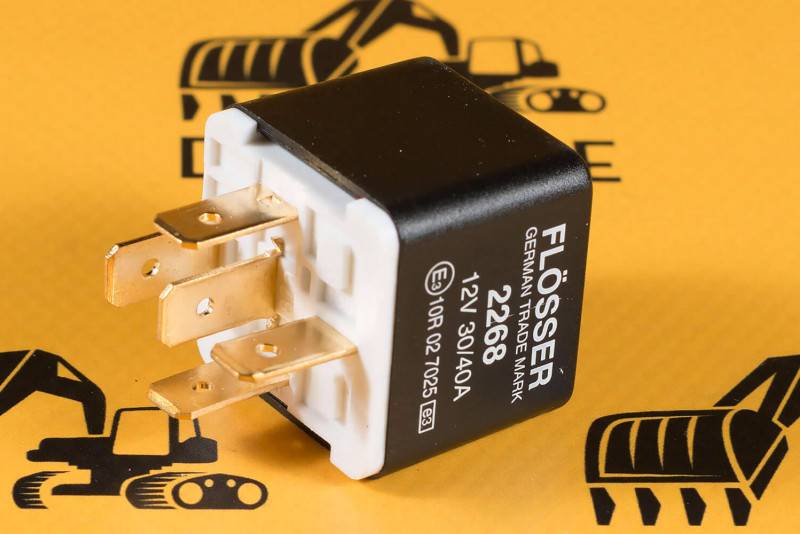

Реле и его предназначение: проверка и причины выхода из строя

Реле предназначается для коммутации цепей, но что же это означает, и для чего нужен этот элемент в конструкции питания электроприборов. С помощью реле осуществляется замыкание электрических цепей, но если говорить проще, то такие устройства нужны для того, чтобы иметь возможность управлять мощными электроприборами (с большим током), и исключить при этом вероятность плавление кнопок, переключателей, регуляторов и т.п.

Если не использовать реле, то, к примеру, при запуске двигателя из строя сразу выйдет замок зажигания. Ведь через него будет проходить большая величина тока, что в итоге приведет к оплавлению мелких замыкающих контактов. Чтобы замок зажигания и кнопки управления электроприборами не были массивными, используются коммутационные реле. С их помощью происходит разделение цепи на высоковольтную (силовую) и низковольтную (управленческую). Такие изделия имеют простую конструкцию, и состоят из катушки с обмоткой, а также замыкающих контактов.

Если осмотреть контактную часть реле, то они имеют соответствующую маркировку:

  1. 85 и 86 — контакты катушки.
  2. 30 — общий контакт, на который подается питание 12В от АКБ.
  3. 87 — разомкнутый контакт, который замыкается, и подает питание на электроприбор.

Большинство реле состоит из 4 контактов, но есть еще и пятиконтактные реле. В них пятый контакт имеет обозначение 87а или 88, и представляет собой нормально замкнутый контакт. При подаче питания происходит его размыкание.

Реле, как и предохранители, имеет технические параметры:

  1. Напряжение срабатывания — обычно это значение составляет 12В.
  2. Коммутируемый ток — это величина тока, которую способны пропустить через себя контакты без перегрева и пригорания.

Если имеются подозрения на неисправность реле, тогда самый простой способ его проверки — установить на место предполагаемого нерабочего элемента заведомо исправное. Если электроприбор после этого заработает, значит, причина в неисправности реле. Существует и другой способ проверки реле, для чего понадобится мультиметр или лампочка на 12В. Процедура выполняется следующим образом:

  • на контакты 85 и 86 подать питание от АКБ;
  • к контактам 30 и 87 подключить щупы мультиметра или лампочку;
  • если после подачи питания реле щелкнет, и загорится лампочка или будет пищать тестер, значит, устройство исправно.
  • проверяем мультиметром сопротивление катушки, которое должно составлять 80 Ом.

Разобравшись с обозначением и предназначением соответствующих предохранителей и реле на Приоре, можно приступить к устранению возникающих неисправностей с электрооборудованием.

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

Находится под рулевой колонкой автомобиля, добраться до него можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен под центральной консолью в салоне автомобиля добраться до него можно сняв боковую крышку воздуховода ног пассажира или водителя. В основном там расположены реле и предохранителе ЭБУ и бензонасоса.

Блок силовых предохранителей под капотом

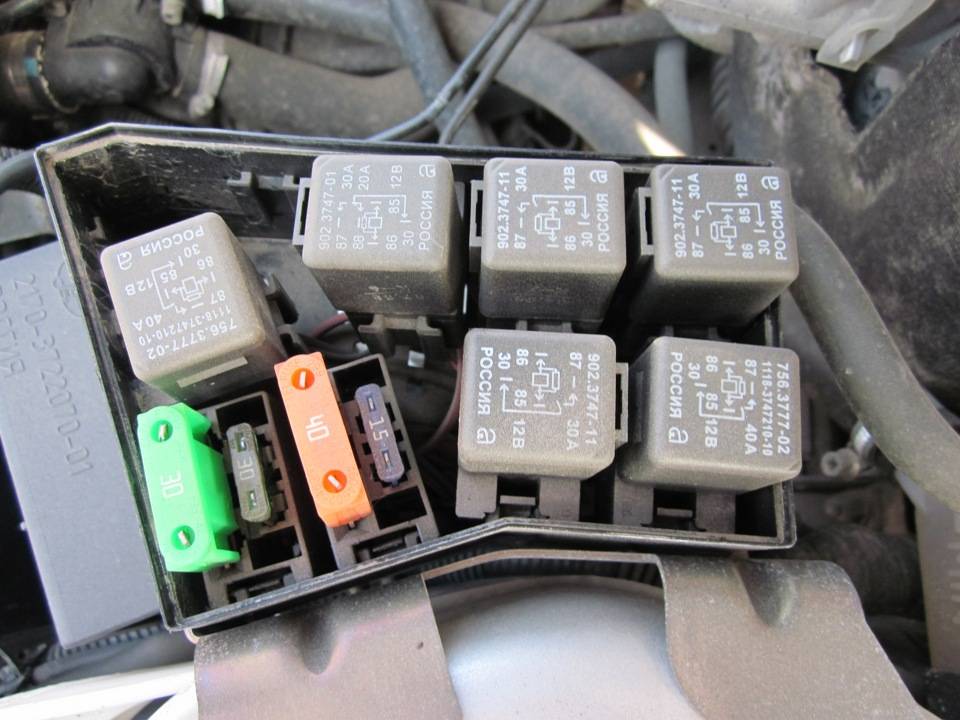

Еще один блок предохранителей Лады приоры располагается в подкапотном пространстве. В нем расположились силовые предохранители автомобиля Приора, которые потребляют большое количество электроэнергии. Возле аккумуляторной батареи и блока ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть крышку блока вверх и она снимется.

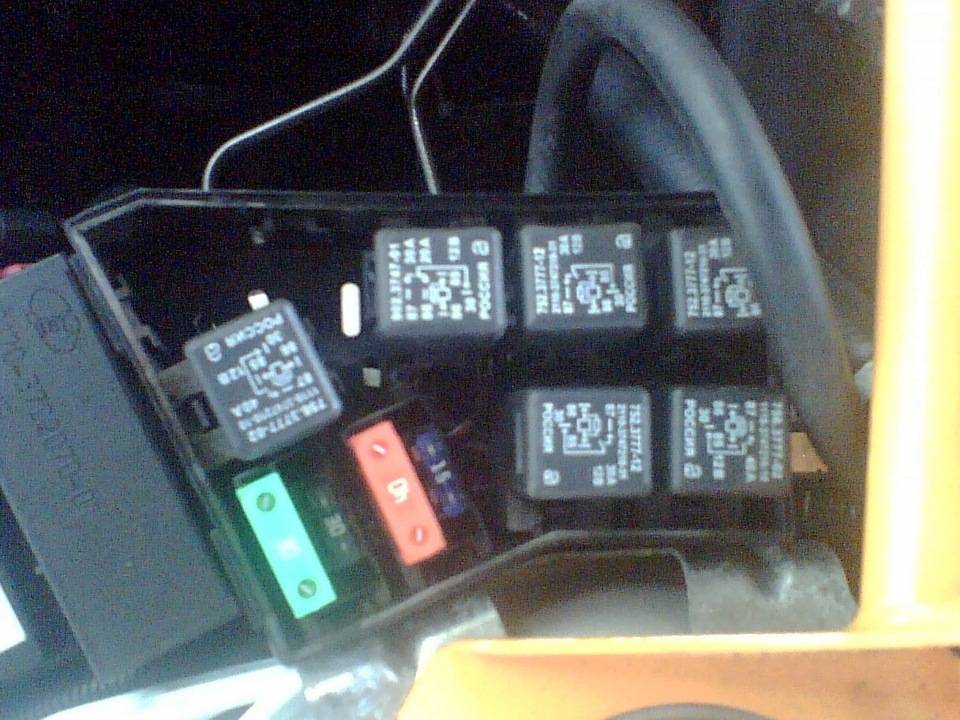

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышенным уровнем комфорта и в некоторых комплектациях Приоры устанавливается климатическая система с кондиционером. Именно в таких автомобилях есть блок предохранителей и реле кондиционера. Он так же расположился в подкапотном пространстве, над блоком ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.

Вступление

Охлаждение двигателя Лады Приоры это неотъемлемая часть всего автомобиля, ведь надежное охлаждение это залог долгой службы двигателя. На Приоре используется жидкостная система охлаждения, имеющая множество деталей и основные из них это: радиатор, термостат и помпа. Воздушный поток, проходящий через радиатор, охлаждает жидкость и тем самым рубашку двигателя, но данная система работает только при движении, а как быть когда автомобиль стоит в пробке и воздушного потока охлаждающего радиатор, нет. Для охлаждения двигателя в пробке используется вентилятор охлаждения, которому посвящена данная статья.

В статье рассказывается о вентиляторе охлаждения двигателя Лады Приоры, а именно об его назначении, технических характеристиках, системах защиты от перегрузки или перегрева, а так же температуре включения и датчике вентилятора.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

  • F1 — защита ЭСУД (30 А);
  • F2 — усилитель руля (50 А);
  • F3 — цепи генератора (60 А);
  • F4 — аналогично F3;
  • F5 — питание блока АБС (40 А);
  • F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».

Вопросы и ответы
Как прокачать амортизаторы перед установкой

Читать далее

Вопросы и ответыКак регулировать карбюратор на триммере

Читать далее

Вопросы и ответы
Как снять ручку стеклоподъемника на Хендай Акцент

Читать далее

Вопросы и ответы
Как убрать вмятину на машине своими руками

Читать далее

Вопросы и ответы
Какие амортизаторы лучше поставить

Читать далее

Вопросы и ответы
Какой карбюратор лучше поставить на мотоцикл Урал

Читать далее

Вопросы и ответы
Какой шкуркой матовать авто перед покраской

Читать далее

Вопросы и ответы
Машина глохнет на холостых оборотах

Читать далее

Вопросы и ответы
На холодную двигатель заводится и сразу глохнет

Читать далее

Отличная статья 0

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

Находится под рулевой колонкой автомобиля, добраться до него
можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув
дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен под
центральной консолью в салоне автомобиля добраться до него можно сняв боковую
крышку воздуховода ног пассажира или водителя. В основном там расположены реле
и предохранителе ЭБУ и бензонасоса.

Блок силовых предохранителей под капотом

Еще один блок предохранителей Лады приоры располагается в
подкапотном пространстве. В нем расположились силовые предохранители автомобиля
Приора, которые потребляют большое количество электроэнергии. Возле
аккумуляторной батареи и блока ABS.
Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть
крышку блока вверх и она снимется.

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышенным
уровнем комфорта и в некоторых комплектациях Приоры устанавливается
климатическая система с кондиционером. Именно в таких автомобилях есть блок
предохранителей и реле кондиционера. Он так же расположился в подкапотном
пространстве, над блоком ABS.
Для того чтобы добраться до предохранителей в данном блоке необходимо
отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.

Разбираемся в схеме

Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:

  • блок управления;
  • центральный замок;
  • поворотники;
  • зеркала;
  • колодки к заднему жгуту проводов, а также к динамику;
  • двигатель стеклоподъемника.

Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
