Где находится диагностический разъём на ВАЗ-2112?

Что такое диагностический разъем по стандарту OBD2

p, blockquote 5,0,0,0,0 —>

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

p, blockquote 6,0,0,0,0 —>

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

p, blockquote 7,0,0,0,0 —> adsp-pro-1 —>

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

p, blockquote 8,0,0,0,0 —>

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

p, blockquote 9,0,0,0,0 —>

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

p, blockquote 10,0,0,0,0 —>

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

p, blockquote 11,0,0,0,0 —>

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

p, blockquote 12,0,0,0,0 —>

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

p, blockquote 13,0,1,0,0 —>

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

p, blockquote 15,0,0,0,0 —>

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

p, blockquote 16,0,0,0,0 —>

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

p, blockquote 17,0,0,0,0 —>

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

p, blockquote 18,0,0,0,0 —> adsp-pro-2 —>

Особенности разъёма для диагностики

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

Мастерим проводки

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Создатели европейских легковушек размещают диагностические колодки под:

• приборной панелью,
• рычагом ручного тормоза,
• рулевой колонкой,
• пепельницей.

Информация, выдаваемая электронным блоком автомашины, использует специальный алгоритм обмена данными. Протокол OBD2 (бортовой диагностики второй версии), разработанный США, признан обязательным стандартом проверки авто с двигателями внутреннего сгорания. Оговаривается система команд, электрические сигналы, порядок обмена. Форма разъема однозначно не установлена. Исторически сложилось применять, начиная с 2000 года, двухрядный 16-ти контактный разъем трапециевидной формы. Одновременно ваз 2110 продолжает эксплуатировать 12-ти контактный стык GM-12 старого образца. Грузовые, коммерческие автомашины заводы-изготовители оснащают разъемами других типов.

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

• Соединяете контакт «В», который имеет колодка диагностики и «массу»;
• Ключ в зажигании поворачиваете на третье положение, машину не заводите;
• Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
• Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Инструкция по выполнению диагностики самостоятельно

Когда место нахождения диагностического разъема известно и подготовлено все необходимое оборудование, можно приступать к проверке. По мнению многих российских автолюбителей, подготовить ноутбук и тестер будет вполне достаточно для того, чтобы произвести проверку всех узлов и систем на «десятке». Но всегда следует помнить о том, что успешное тестирование возможно только в том случае, если человек, который его проводит, будет понимать что-то в этом и обладать определенными знаниями.

Адаптер для проверки с кабелем и диском с драйверами

Что касается самой процедуры, то для ее осуществления заранее подготовить необходимое программное обеспечение. Соответствующий софт без проблем можно найти в сети. Программ для тестирования множество, на практике большинство владельцев «десяток» используют утилиту Motor-Scan. Эта программа позволяет максимально выявить все неисправности. Чтобы произвести расшифровку полученных комбинаций, свидетельствующих о неисправности, вам потребуется и интернет.

Сама процедура тестирования осуществляется в таком порядке:

1. К диагностической колодке, находящейся в центральной консоли справа от водителя, необходимо вставить тестер, ноутбук следует заранее включить.
2. После того, как к разъему будет подключен тестер, необходимо активировать зажигание. Это нужно сделать обязательно, поскольку без питания программное обеспечение не сможет считывать комбинации ошибок.
3. Затем на самом компьютере нужно запустить утилиту для проверки систем транспортного средства.
4. В том случае, если разъем и другие элементы полностью рабочие, на экране компьютера вы сможете увидеть расположение электроники «десятки». Если это так, то можно приступать к тестированию. В зависимости от утилиты, автовладелец может произвести проверку нескольких узлов или систем по отдельности или всех сразу. Нажмите на кнопку «Старт» или «Начать», чтобы запустить программное обеспечение (название кнопки может быть изменено в зависимости от утилиты). В соответствии с полученными комбинациями водитель должен расшифровать коды, чтобы точно знать, где искать неисправность.

Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

Статью, посвящённую распиновке панели приборов ВАЗ 2110, находится здесь: //vazweb.ru/desyatka/elektrooborudovanie/raspinoa-paneli-priborov.html

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Подробнее о том, как произвести ремонт и замену датчика скорости, можно прочитать здесь: //vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

• Соединяете контакт «В», который имеет колодка диагностики и «массу»;
• Ключ в зажигании поворачиваете на третье положение, машину не заводите;
• Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
• Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Об устройстве и принципе функционирования проводки можно прочитать здесь: //vazweb.ru/desyatka/elektrooborudovanie/provodka.html

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодкеПодключение диагностического разъема к колодке

Материалы для скачивания:

Распиновка на некоторые автомобили

Коды ошибок OBD 2

Коды ошибок ВАЗ

Коды ошибок для контролеров Микас 10.3/11

• Вениамин
• Распечатать

Распиновка и где находится диагностический разъем ВАЗ-2112

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной

Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

1. 4-й и 5-й контакты – выходы GND.
2. 16-й контакт – +12 В (линия питания).
3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

1. Контакт H – +12 В (линия питания).
2. Контакт G – +12 В для бензонасоса.
3. Контакт A – GND-выход.
4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя

Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Где находится диагностический разъём ВАЗ-2112: фото и видео

На любом автомобиле ВАЗ-2112 предусмотрена система самостоятельной диагностики неисправностей, которая может без посещения станции технического обслуживания сообщить владельцу о наличии какой бы то ни было неисправности.

Подобная система работает по средством подключения к ней специального диагностического оборудования и дальнейшим считыванием, и расшифровкой ошибок.

Когда требуется диагностика?

Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов

Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ

Ошибка указана стрелкой.

Где находится разъём?

Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.

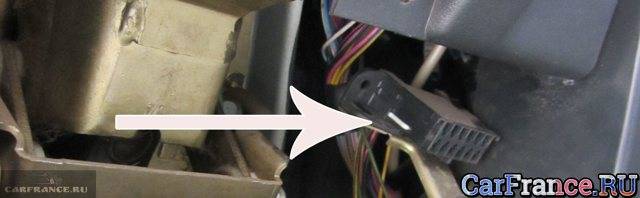

Расположение диагностической колодки указано стрелкой.

Отмечен стрелочкой

Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.

Особенности разъёма для диагностики

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

Мастерим проводки

Можно ещё бросить отдельно провод, но это «колхозно».

Схема подключения 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру другой ракурс

Распиновка разъема ODB: удобная схема расположения контактов

Схема проводки авто в кузове «хэтчбек» (для увеличения нажмите на картинку)

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Читать далее: Замена масла в двигателе Дэу Нексия: инструкция, слив, залив, объем

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Три реле, показанные на схеме, всегда установлены на колодке, закреплённой на блоке 35 сверху (см. фото).

Главный блок предохранителей и реле

Здесь деталь 5 – это «реле 9», а 7 – «реле 10».

Без зажигания стеклоподъёмники не работают

Других пояснений схема не требует.

Центральный замок

На схеме показаны четыре актуатора, а также управляющий блок 3. Актуатор 7 находится в водительской двери.

Актуаторы, блок ЦЗ и один концевик

Реле K4 включает лампы ближнего света, K5 – дальнего.

Блок-фары с однонитевыми лампами

Подрулевой селектор 3 включает только релеK5. Но в пояснении к электросхеме на ВАЗ-2112 сказано, что:

• Селектор 3 служит для выбора режима «ближний/дальний»;
• С его же помощью кратковременно включают лампы дальнего света.

Габаритные огни 1 и 6 включаются переключателем 3. С него ток идёт через главный блок 2, а точнее, через реле исправности ламп. На схеме вместо релеK1 показаны перемычки.

Габариты, подсветка номера, стоп-сигнал, подсветка приборов

Освещение номерного знака – это лампы 8. Они включаются вне зависимости от срабатывания реле. Работа ламп заднего хода тоже не зависит от реле K1, так же, как и от выключателя 3. Она регулируется только концевиком 10. Похожим образом включаются и лампы стоп-сигнала (концевик 11).

Поворотники

Лампы сигналов поворота 1, 5 и 6 задействуются переключателем 7. В цепь питания этих ламп включено реле-прерыватель K3, попеременно замыкающее контакты 49а-49 и 49а-31.

Без подачи тока с замка зажигания поворотники не работают. Существует и режим работы «Аварийная сигнализация», когда:

• Выключатель 4 находится в верхнем положении;
• Ток поступает не с замка зажигания, а с клеммы 3 разъёма Ш4.

В режиме аварийки мигают шесть ламп сразу (обе стороны).
