Где находится предохранитель бензонасоса на Форд Фокус 2

Замена деталей

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

• Установить машину на ровную поверхность и поднять ручник до упора.
• Снять клеммы с аккумуляторной батареи.
• Влезть под машину и открутить 9 винтов защиты двигателя.
• Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

• После этого можно полностью снять устройство с машины.
• Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепь	Номинал, А	№
Головная фара, Лампа дальнего свет слева	15	37
Головная фара, Лампа дальнего свет справа	15	38
Доп. розетка, прикуриватель	25	39
Сервопривод люка	20	40
Передняя правая дверь, предохранитель электромодуля	20	41
Подогрев наружных зеркал	10	42
+12В на электрооборудование от АКБ	10	43
Разъем OBD2, диагностика	10	44
Лампочки на габариты	10	45
+12В на приборную панель от АКБ	10	46
Мотор омывателя лобового стекла , обогрев форсунок омывателя	15	47
Лампочки ближнего света , дневные ходовые огни	20	48
Переключатель освещения +12В от АКБ	15	49
Привод дворников переднего стекла	25	50
Предохранитель бензонасоса	20	51
Обогревательный элемент стекла заднего обзора	25	52
Парковочные огни и габариты, слева	7.5	53
Парковочные огни и габариты, справа	7.5	54
Предохранитель ЦЗ и электромодуля передней левой двери	20	55
Безключевой доступ	20	56
Привод зеркал внешнего обзора, контроль напряжения АКБ	10	57
+12 В питание автомагнитолы от АКБ	20	58
Электропитание прицепа	20	59
Лампочка ближний свет, справа	20	60
Лампочка ближний свет, слева	20	61
Сервопривод кресла водителя	20	62
Привод боковых стекол	25	63
Свободный разъем	64
AirBag	10	65
+12В освещение салона	10	66
+12В питание иммобилайзера и панели приборов	10	67
Панель приборов, доп. оборудование	7.5	68
Лампочки противотуманок	20	69
+12В от АКБ, питание эдектромодулей	10	70
Дневные ходовые огни	10	71
Свободный разъем	72
Подсветка заднего номера	7.5	73
Лампочки стоп сигналов задних	15	74
ЭБУ двигателя	15	75
Свободный разъем	76
Питание реле ЦЗ	25	77
Питание на дворники +12В задний	15	78
+12В доп. розетка багажника	15	79
Выключение внутреннего освещения, таймер	15	80
Правая дверь, электромодуль задний	15	81
Левая дверь, электромодуль задний	15	82
Подключение магнитолы Bose	10	83
Лампочки заднего хода , +12В от АКБ	10	84
ЭБУ системы кондиционирования	10	85
Подогрев кресел, перед	20	86

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или реле	Номинал,А	№
+12 В питание электроприборов	15	100
Сервопривод люка, сервопривод водительского кресла	25	101
Мотор печки , сажеуловитель для дизельных ДВС	10	102
+12 В от АКБ, освещение внутреннее	10	103
Таймер салонного осветителя	10	104
Подогрев стекла задний	25	105
Безключевой доступ, KeyFree	20	106
OBD2 разъем, приборная панель	10	107
Автомагнитола и доп. приборы	7.5	108
Задняя доп. розетка	25	109
Переключатель дневных ходовых огней на генератор	15	110
20	111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола	15	112
Лампочки габаритных огней	5	113
+12 В от АКБ, иммобилайзер и приборная панель	5	114
Переключение освещения на генератор во время движения	7.5	115
Лампочки противотуманок	15	116
Подсветка заднего номерного знака	15	117
Задняя дверь, электромодуль левый	20	118
Доп. розетка в багажнике	10	119
Доп. розетка питания для прицепа	30	119
Задняя дверь, электромодуль правый	25	120
Подогрев кресел передних	25	121
AirBag	10	122
Подогрев зеркал наружного обзора	10	123
Левые габариты	10	124
Правые габариты	10	125
Система KeyFree	20	126
Мотор подъемника боковых стекол	30	127
Запасной разъем	128
Дворники переднего стекла	25	129
Запасной разъем	130
Задний дворник	20	131
Задние стопы	10	132
Блокировка дверей, электромодуль пассажирской двери	20	133
Центральный замок, электромодуль водительской двери	20	134
DRL	20	135
Моторчик стеклоомывателя, обогрев форсунок омывателя	15	136
Зуммер салона	15	137
Акселератор, ЭБУ АКПП	15	138
Лампочка дальнего света	20	139
Лампочка дальнего света	20	140
Привод зеркал наружного обзора	15	141
Правая лампочка основного света	20	142
Левая лампочка основного света	20	143

Процесс снятия и замены

Замена предохранителя — простой процесс, практически не требующий инструментов.

В подкапотном пространстве

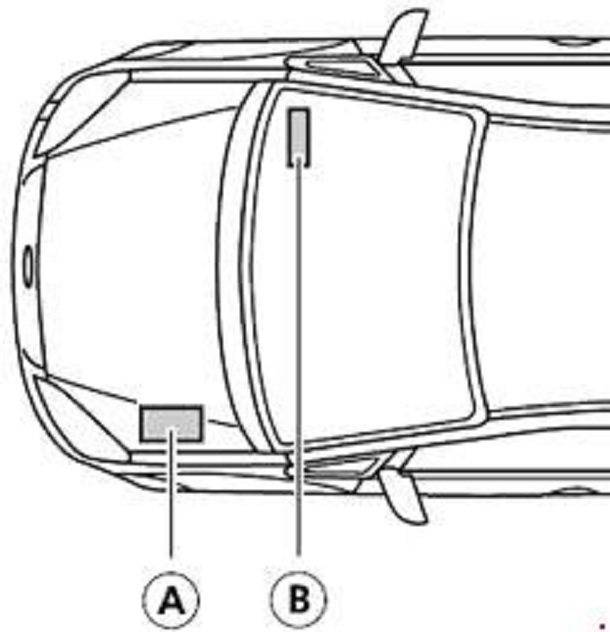

Расположение под капотом

Для доступа к предохранителям, расположенным в подкапотном пространстве Форд Фокус 2, необходимо открыть крышку капота. Блок удобно расположен справа от двигателя и представляет собой небольшую пластиковую коробочку черного цвета.

Электрические предохранители в блоке

Открутить можно обычной плоской отверткой, только поддев крышку.

Дизайн обложки

Также обратите внимание, что на обратной стороне крышки есть схема расположения предохранителей и пинцета, с помощью которого осуществляется замена. Он понадобится вам, когда вам нужно будет поменять предохранители в блоке под бардачком

Под бардачком

Расположение в салоне

Второй блок под бардачком Форд Фокус 2 тоже находится в удобном месте и чтобы до него добраться, нужно снять защитную полку, потянув ее вниз.

Откручиваем защелки

Блок под бардачок

Повернув замки, мы получаем доступ к блоку. Клипсы на этом блоке не предусмотрены, а для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

Если вы решили переделать свой автомобиль, который затрагивает электрическую схему, предусмотрены бесплатные разъемы.

Где находится

Многие владельцы Фокусов даже не представляют, в какой части бензонасоса располагается предохранитель. В дорестайлинговой версии Форд Фокус 2 предохранитель располагался в колодках, первая из них была установлена в подкапотном пространстве машины, а вторая – под панелью приборов, там, где было расположено сидение для пассажиров (под вещевым ящиком, что в быту называется «бардачок»). Предохранительный блок, что располагался в пространстве под капотом, находился в левой части, возле аккумулятора.

Снять предохранитель можно следующим образом:

1. Замки необходимо поворачивать против часовой, далее часть блока, что расположена впереди, опрокидывается вниз.
2. Блок можно немного приподнять и выдвигать назад, тогда он опрокидывается еще больше, и добраться до предохранителя будет легче.
3. Номера предохранителей наносятся производителями на колодку.
4. Если предохранитель или реле повреждены, их необходимо заменить.
5. Извлеките детали, качая их из стороны в сторону.

Во время выполнения работ по замене предохранителя топливного насоса Форд Фокус 2 не забывайте выключать аккумуляторную батарею.

Замена предохранителя Ford Focus своими руками – пошаговая инструкция

Для того, чтобы самостоятельно заменить предохранители на автомобиле Ford Focus нам понадобиться следующий инструмент:

• пинцет;
• плоская отвертка;
• новый предохранитель.

Сама пошаговая инструкция замены очень простая:

1. Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
2. Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
3. При помощи пинцета удалите неисправный предохранитель из блока и замените его на новый.

Топливный насос Форд Фокус 2: замена

На модели Форд Фокус 2 бензонасос установлен так, что специального технологического отверстия для его обслуживания попросту нет. Это касается как дорестайлинговых версий Фокус II, так и моделей уже после рестайлинга. Имеется только заглушка, под которой отверстия недостаточно для извлечения модуля.

Отсутствие отдельного лючка бензонасоса означает следующее:

1. официально замена модуля осуществляется только после снятия бензобака с автомобиля (способ сложный);
2. чтобы снять бензонасос ФФ2 без снятия бензобака, потребуется дополнительно вырезать в полу автомобиля отверстие под задними сидениями (часто практикуется при самостоятельном обслуживании);

Важно понимать, что каждый из указанных способов замены позволяет снять на Форд Фокус бензонасос, однако также нужно учитывать плюсы и минусы того или иного метода извлечения модуля

Снятие бензобака  для замены топливного насоса

Метод замены со снятием топливного бака является официальным, так как в кузове нет необходимости проделывать отверстие, выполнять резку днища и т.д.

Данный способ замены предполагает получение свободного доступа к нижней части автомобиля. Для этого необходимо загнать автомобиль на смотровую яму, эстакаду или поднять на подъемнике.

Для замены со снятием бака потребуется подготовить набор ключей, молоток, отвертку (плоскую) и проникающую смазку типа WD-40, а также ветошь.

Перед снятием крепежа, болты и гайки следует обработать смазкой. Затем потребуется сбросить давление в системе питания, сняв реле К4 (дорестайлинговые модели) или реле R19 (после рестайлинга). Отключив предохранитель бензонасоса Форд Фокус, мотор следует завести и ждать, пока он не заглохнет.
Сначала следует снять тепловой экран топливного бака. Далее следует обнаружить пару трубопроводов возле бака, которые отсоединяются путем нажатия на фиксаторы (с одной стороны подковыривается и вытаскивается белая защелка из пластика, затем надавливается фиксатор и происходит размыкание).
Следующий шаг — удаление трубопровода заливной горловины (ослабляется хомут, стягивается трубка с выходного патрубка). Теперь нужно открутить три болта крепления металлических лент, которые удерживают бак.
Теперь можно снимать бензобака (предварительно из него откачивается топливо при помощи груши или бензостойкого шланга). Далее внешняя поверхность бака очищается от грязи, после чего модно откручивать прижимное кольцо из пластика.
Выполнив данную процедуру, можно извлекать топливный стакан из бака, после чего выполняется проверка, ремонт или замена насоса

При установке нового насоса важно учитывать, что на корпусе есть стрелка, которую следует совместить с риской, выполненной на топливном баке.
Установив насос, следует затянуть прижимное кольцо. Учитывайте, что кольцо из пластика, то есть сильно затягивать его не следует. Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Как поменять бензонасос Форд Фокус 2 без снятия бака

Второй метод замены неофициальный, так как лючок под бензонасос потребуется вырезать. Помните, подобные работы могут привести к случайному возгоранию топлива! Также минусом является то, что после вырезания лючка в днище данные участки могут быть подвержены активной коррозии.

Для выполнения работ потребуется подготовить:

• ножницы для резки металла;
• болгарку и дрель;
• напильник;
• шуруповерт.

Также желательно подготовить кисточку, антикоррозийные составы или мастику для обработки металла. Это позволит предотвратить развитие коррозии днища и защитить металл от воздействия влаги.

Для замены насоса в баке без его снятия нужно выполнить следующее:

проделать отверстие в полу под задним сидением (желательно заранее сделать шаблон)

Отверстие делается болгаркой или ножницами;
далее от насоса отсоединяются клеммы, патрубки (ветошью нужно закрыть концы топливопровода);
деревянным бруском следует сбить кольцо-фиксатор и выкрутить кольцо;
теперь насос можно извлечь, предварительно очистив верхнюю часть бака от грязи, чтобы мусор не попал внутрь;
С учетом того, что края проделанного отверстия будут ржаветь, х необходимо обработать антикором, поле чего покрасить.
Также важно после установки насоса не оставлять отверстие без заглушки (игнорирование данного правила приведет к тому, что воздух на скорости будет создавать шум). Часто проблему решают путем установки лючка от другого авто. Например, подходит лючок от ВАЗ «десятки».

Например, подходит лючок от ВАЗ «десятки».

Предохранители и реле Ford Focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рисунок 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.

Таблица 10.1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне

*При их наличии.

рисунок 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рисунок 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 10.2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве

*При их наличии.

2. …и опустите монтажный блок вниз.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ВНИМАНИЕ ! Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. 6

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета)

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.

9. Установите детали в порядке, обратном снятию.

Эл. оборудование Поломки эл. оборудования Предохранители и реле Аккумулятор Генератор Поломки генератора Монтаж генератора Шкив генератора Стартер Поломки стартера Монтаж стартера Ремонт стартера Контакты замка зажигания Личинка замка зажигания Монтаж замка зажигания Система управления двигателем Поломки системы управления дв. Катушка зажигания Монтаж катушки зажигания Блок управления двигателем Датчики системы управления двигателем Лампочки и их замена Блок-фара Корректор света фар Боковой поворотник Задний фонарь Фонарь заднего хода Противотуманки Дополнительный стоп-сигнал Освещение номерного знака Освещение салона Освещение багажника Переключатели под рулём Звуковой сигнал Мотор лобового стеклоочистителя Мотор заднего стеклоочистителя Стеклоомыватель Мотор стекло-подъёмника Мотор вентилятора радиатора Сопротивление вентилятора радиатора Мотор печки Сопротивление вентилятора печки Обогрев заднего стекла Приборная панель Блок управления световыми приборами Выключатели на приборной панели Выключатель аварийки Блок управления стекло-подъёмниками и зеркалами Антенна Датчик лампы давления мсала Датчик топлива Датчик гидроусилителя Выключатель света заднего хода Выключатель стоп-сигнала Выключатель круиз-контроля Выключатель лампы ручного тормоза Аварийное отключение подачи топлива

ford-manual.ru

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

№- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны36 — 10 — PCM

Схема расположения реле и предохранителей Форд Фокус 2 рестайлинг (Ford Focus 2)

Расположение реле и предохранителей в монтажном блоке под капотом Ford Focus 2

Предохранители и защищаемые ими цепи

№	A	Защищаемые цепи
F1	40	Электродвигатель вентилятора системы охлаждения
F2	80	Усилитель рулевого управления
F3	60	Монтажный блок в салоне
F4	60	Монтажный блок в салоне
F5	80	Система кондиционирования, климат-контроль
F6	60	Резерв
F7	30	Насос гидроблока ABS
F8	20	Клапаны гидроблока ABS
F9	20	Контакты и обмотка главного реле
F10	30	Электродвигатель вентилятора отопителя
F11	20	Выключатель зажигания
F12	40	Силовая цепь реле зажигания
F13	20	Стартер
F14	40	Правый элемент обогрева ветрового стекла
F15	30	Реле вентилятора системы охлаждения
F16	40	Левый элемент обогрева ветрового стекла
F17	30	Резерв
F18	—	Резерв
F19	10	Блок управления ABS
F20	15	Звуковой сигнал
F21	20	Дополнительный отопитель
F22	10	Блок управления усилителем рулевого управления
F23	30	Насос омывателя фар
F24	15	Резерв
F25	10	Обмотка реле обогрева ветрового стекла
F26	10	Автоматическая коробка передач
F27	10	Муфта компрессора кондиционера
F28	10	Резерв
F29	10	Система раздельного климат-контроля
F30	3	Блок управления двигателем, блок управления автоматической коробкой передач
F31	10	Система зарядки аккумуляторной батареи
F32	10	Блок управления автоматической коробкой передач, датчик положения селектора
F33	10	Подогрев датчиков концентрации кислорода
F34	10	Форсунки, катушка зажигания
F35	10	Система управления двигателем
F36	10	Блок управления двигателем

Реле подкапотного блока и включаемые ими цепи

Обозначение	Наименование	Включаемые цепи
R1	не используется	—
R2	Реле звукового сигнала	Звуковой сигнал
R3	не используется	—
R4	не используется	—
R5	не используется	—
R6	Главное реле	Система управления двигателем
R7	Реле обогрева ветрового стекла	Элементы обогрева ветрового стекла
R8	Реле зажигания	Блок управления электропакетом, блок управления отоплением, вентиляцией и кондиционированием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9	Реле омывателя фар	Электродвигатель насоса омывателя фар
R10	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя
R11	Реле компрессора кондиционера	Муфта компрессора кондиционера
R12	не используется	—
R13	Реле стартера	Тяговое реле стартера
R14	Реле вентилятора системы охлаждения	Электродвигатель вентилятора

Расположение реле и предохранителей в салоне Ford Focus 2

Реле, предохранители и защищаемые ими цепи

Назначение монтажного блока предохранителей

На рисунке показано расположение блоков под указателями А и В. Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.

Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.

Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.

Блок предохранителей в салоне

Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения. В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.

Под капотом

Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.

Предохранители Фокус 2 дорестайл

Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.

Предохранители рестайлингового Focus 2

Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.

Ford Focus 2, расположение блока предохранителей

Перед удалением предохранителя, сначала выключите зажигание, затем вытаскивайте предохранитель из его гнезда. Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки (жучок). Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку

Номинал предохранителя указан на верхней стороне , обратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека
