Регулируем клапана на Лада Калина 8 клапанов своими руками

Подготовка к работе

Понадобится комплект инструментов и приспособлений:

• набор торцевых головок с воротком и трещоткой;
• шприц для удаления моторного масла;
• фигурные и плоские отвёртки;
• специнструмент для утапливания клапанов;
• серия специальных щупов;
• пинцет;
• плоскогубцы с длинным захватом;
• регулировочные шайбы.

Процедура на самом деле несложная и вполне может выполняться самостоятельно, без участия специалистов. Для экономии времени или если процесс покажется слишком сложным, лучше воспользоваться услугами автосервиса. Такая работа стоит не так много: стандартная цифра не превышает 800–1000 рублей, в зависимости от региона.

Инструкция по настройке зазоров

Перед тем как приступать к этой операции, необходимо остудить двигатель. После откручиваются болты крепления головки блока и последняя демонтируется. Дальнейшая работа выглядит следующим образом.

1. Снять кожух, который закрывает привод газораспределительного механизма.
2. Выкрутить свечи зажигания (так будет легче вращать коленвала двигателя).
3. Поверхность под головкой очищается от масла с помощью шприца.
4. Если распределительный вал имеет сильный износ кулачков толкателей, повреждённые и изношенные элементы следует обязательно заменить.
5. На место головки блока, на крепёжные шпильки следует установить специальное приспособление, которое поможет утопить клапаны вниз.
6. Поршни устанавливаются в мёртвую точку. Для этого головкой с воротком проворачивается коленчатый вал до тех пор, пока метка на задней крышке ГРМ не совпадет с меткой на шкиве.
7. После совпадения меток коленвал прокручивается ещё на несколько зубьев, и первый поршень будет установлен в верхней мертвой точке.
8. С помощью щупа зазоры замеряют сначала на первом кулачке, а потом на третьем. Для этого берется щуп, размер которого не более 0,35 мм. Если щуп проходит без сопротивления, следует подобрать другую шайбу.
9. Через специальный паз в верхней кромке шайба подцепляется и удаляется. Для того, чтобы увидеть паз нужно немного сдвинуть толкатель.
10. Специальным приспособлением утапливается вниз клапан, при этом следует придерживать отвёрткой с плоским концом толкатель, вставив не в паз, таким образом, можно предотвратить его произвольное вращение.
11. После фиксации толкателя с помощью пинцета удаляется шайба и на ее место устанавливается другая, подходящая по толщине. На одной из сторон каждой шайбы есть специальная маркировка, указывающая на размер. Закончена смена шайбы, отвёртка убирается, клапан возвращается на место, с помощью щупа проводится замер зазора.

Идеальная регулировка клапанов на Калине подразумевает вхождение щупа в промежутки с небольшим усилием (в пределах разумного). После этого нужно снова провернуть двигатель на один оборот шкива коленвала и провести контрольный замер зазора. Таким образом, проводится проверка и регулировки всех зазоров, с обязательным вращением коленвала перед каждым измерением. После проведения операции нужно залить моторное масло до нужного уровня, также потребуется замена прокладки клапанной крышки Калина, после чего зафиксировать клапанную крышку и привода ГРМ крепёжными элементами.

Правильная регулировка заметна сразу: механизм газораспределения работает ровно, мотор не шумит, а значит, «здоровье сердца» автомобиля в порядке. По крайней мере, на ближайшие 50–60 000 километров пробега тепловые зазоры не будут оказывать негативного воздействия и не потребуются дополнительные работы. А они обязательно станут следствием неправильной или несвоевременной регулировки.

Значение регулировки клапанов

Если говорить о двигателе внутреннего сгорания, можно вкратце описать такты его работы. Это впуск, затем сжатие, после этого происходит сгорание топлива, и 4 такт заключается в выпуске отработанных газов. На стандартном моторе Калины 2 и других автомобилях ВАЗ для каждого цилиндра используется по 4 клапана. Два отвечают за выпуск и два за впуск. Принцип их работы прост: при вращении распредвала одновременно открываются оба впускных, а через определенное время два выпускных.

Устройство клапанного механизма

Такт впуска подразумевает движение поршня вниз. Вместе с тем открываются клапаны впуска, подавая в цилиндр дозу смеси воздуха и бензина. На следующем этапе поршень начинает подниматься вверх, а впускные клапаны закрываются. Таким образом, идет такт сжатия. Дойдя до верхней точки цилиндра, поршень резко отбрасывается назад воспламенением смеси свечой зажигания. После того как поршень достигает крайней нижней мертвой точки, открываются клапаны выпуска. Когда он начинает подъем вверх, вместе с тем выталкиваются отработанные газы.

Соответственно, без клапанов фактически невозможна работа двигателя внутреннего сгорания. Их функция напрямую зависит от правильного вращения распредвала. А если быть точным, отросткам на нём, называемыми толкателями.

Что касается клапанов, то важнейший параметр их работы – это тепловой зазор и правильность его регулировки. Ведь для стабильного функционирования работы механизма газораспределения важна любая мелочь.

Назначение теплового зазора

Когда этот промежуток правильно отрегулирован, толкатель и кулачок распредвала прижимаются друг к другу максимально сильно, чтобы обеспечить идеальный контакт между поверхностями. При этом необходимо учитывать, что все детали ДВС преимущественно изготавливаются из разных сплавов и металлов (алюминий, медь, чугунные соединения). Толкатели, распредвал и непосредственно клапанная группа тоже металлические. Как известно, любой металл при сильном нагреве имеет свойство увеличиваться в размере. В результате зазор, который существует на холодном силовом агрегате, существенно отличается от аналогичного на прогретом. Проще говоря, клапаны оказываются либо слишком зажаты, либо не обеспечивается плотный контакт поверхностей.

Регулировка зазоров представляет собой установку специальных промежутков между клапаном и поршнем с учётом расширения металлов при нагреве. Значения эти настолько малы, что для их измерения используются микроны. При этом для выпуска и впуска применяются разные значения.

У каждого автопроизводителя, и у АвтоВАЗа в том числе, есть регламент, по которому выставляются нужные показатели. Это и называется в народе регулировкой клапанов. Производитель четко регламентирует и периодичность проведения подобной процедуры: не реже чем раз в 50 000 км пробега. Обычно для этих целей используются специальные регулировочные шайбы, которые меняются в верхней части толкателей.

Увеличенный или недостаточный тепловой зазор сказывается на работе газораспределительного механизма крайне негативно. В целом нарушается работа всего двигателя.

Отличия нагрузки на клапаны выпуска и впуска

Практически все элементы двигателя внутреннего сгорания подвергаются серьезным тепловым нагрузкам, клапанная группа не стала исключением. Диаметр их штока не превышает 5 мм. А при сгорании топлива выделяется тепловая энергия, и температура при этом на кратком отрезке времени может достигать 2 000 градусов. На выпускных деталях устанавливается больший зазор из-за более сильного нагрева от выхода отработанных раскаленных газов. Значит, и расширяется металл от таких температур больше, чем на впуске.

Последствия несвоевременной регулировки

Если не отладить тепловые промежутки, могут возникнуть две основные проблемы. Первая подразумевает чрезмерное зажатие. Вторая, наоборот, состоит в слишком больших значениях зазора.

Как выполняют регулировку клапанов

Чтобы произвести регулировку клапанов Калина, необходим набор нужных инструментов:

• несколько отверток и длинногубцы;
• головки, чтобы откручивать болты;
• вороток, щупы и трещотка;
• пинцет и шприц, который понадобится, чтобы удалить излишки масла;
• регулировочные шайбы и приспособление, чтобы аккуратно утопить клапаны.

Начинать нужно с проверки двигателя: он должен быть холодным. 20° — подходящая температура, чтобы зазоры были выставлены отлично.

Замена клапанов происходит после того, как снята клапанная крышка, т. е. изымаются болты крепления, свечи выкручиваются, чтобы двигатель лучше проворачивался, а распределительный и коленчатый валы выставлены по меткам. Распредвал должен содержать кулачки без выработки. Головка обязана быть без масла, лучше использовать шприц. К шпилькам нужно прикрепить приспособление, чтобы утопить клапаны.

Затем поршни I и IV цилиндров должны зафиксироваться в верхней точке. Есть несколько методов, один из них состоит в том, что коленчатый вал не потребуется прокручивать 3 раза и регулируя только 2 зазора, а за один оборот возможно отрегулировать 4.

Нужна предельная внимательность: обязательно четыре кулачка распредвала будут находиться в положении, поднятом от клапана, вот в этом месте и нужно измерить зазоры. Обычно это — I, II, III, V клапаны. Если зазоры отличны от номинальных, нужна регулировка, а помогут шайба и формула, с помощью которой можно узнать ее толщину, суммировав толщину снятой шайбы, номинальный зазор и зазор измененный.

Регулировочные шайбы, которые находятся в автомобиле Лада Калина, удаляются, на их шпильки крышки надевается планка. Ее укрепляют гайками. Теперь требуется утопить клапан — обязательно до упора. В то же время упорный рычажок вставляется под распредвал. Это нужно сделать, чтобы толкатель в нажатом состоянии удерживался. Прорезь на толкателе должна в это время находиться спереди, тогда легче поддевать и вытаскивать шайбу. Здесь пригодятся длинногубцы.

Новую шайбу нужно вставить на предназначенное ей место и придавить рычагом, так она сядет в углубление. Упорный фиксатор толкателя должен пока отсутствовать на своем месте.

Оставшиеся 4 клапана требуют такой регулировки. Коленчатый вал проворачивается на один поворот под 90°, пока не совпадут мерки, и все повторяется, как и первый раз. Если отрегулировано грамотно, то щуп в зазор войдет свободно, без напряжения.

Затем устанавливаются на место свечи, заливается масло, прокладку, находящуюся под крышкой клапана, придется заменить, закрепить крышку. Датчики на Калине должны показать правильную работу всех механизмов. Теперь можно отправляться в дорогу на любимом автомобиле.

Тегиинструкция, клапан, регулировка

Регулировка клапанов ваз 2109, 2114 8 клапанов: зазоры, порядок

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

• Выпускные 0,35;
• Впускные 0,20 мм.

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

• Выпускные 0,4 мм;
• Впускные 0,25 мм.

Расчет зазора

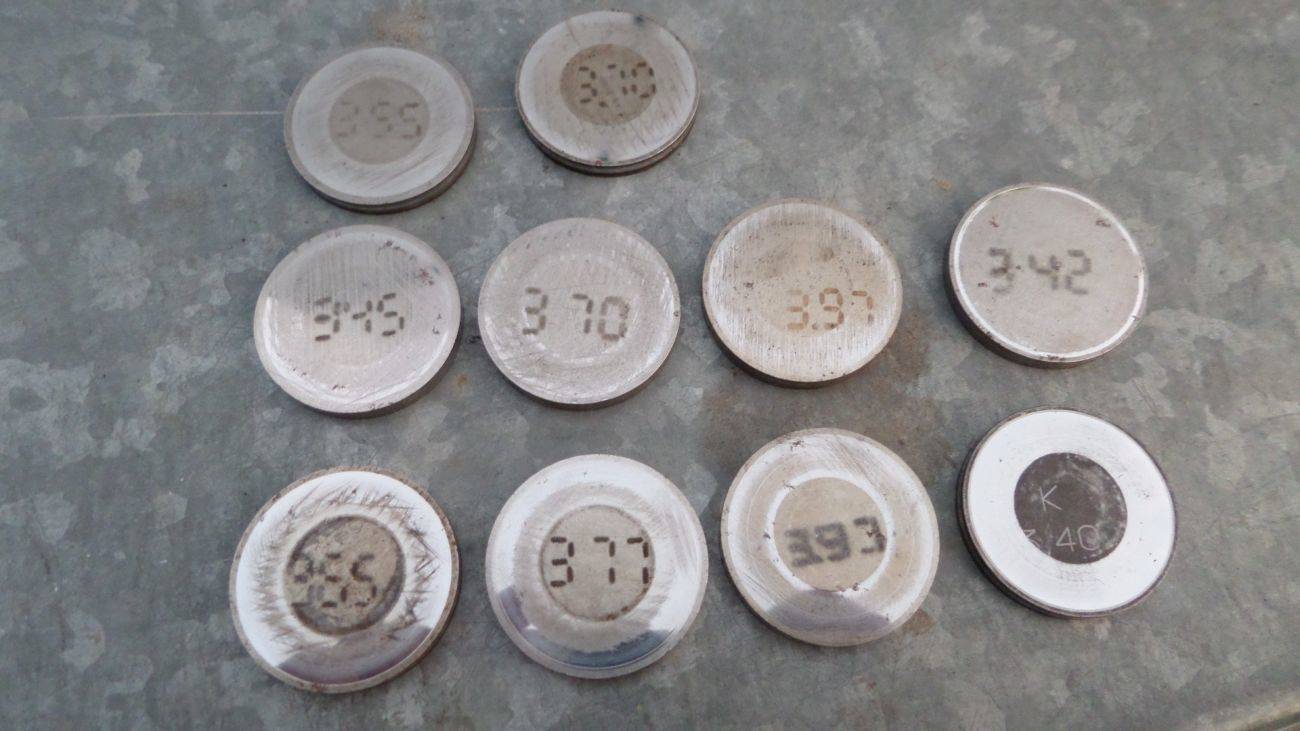

Для того чтобы узнать размеры шайб существует формула регулировки:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.

Правильная регулировка клапанов дает залог продолжительной жизни мотора.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы.

Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии.

Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Регулировка зазоров клапанов

Любой двигатель, установленный на «Лада Калину» обязательно должен регулироваться. Отличие регулировки заключается в порядке измерения величины теплового зазора. Все замеры проводятся, только когда клапана полностью закрыты. При регулировке вращение коленчатого вала двигателя происходит в сторону поворота часовой стрелки. Чтобы отрегулировать клапана «Лады Калины» используются специальные шайбы, расположенные в нишах толкателей. Чтобы получить необходимый зазор, подбираются шайбы, требуемой толщины.

Инструмент необходимый для регулировки клапанов

Для регулировки нужно иметь следующий инструмент:

• Головки для откручивания болтов;
• Вороток;
• Трещотку;
• Шприц, чтобы удалить масло;
• Отвертки;
• Специальное приспособление, которым утапливаются клапаны;
• Щупы;
• Пинцет;
• Длинногубцы;
• Шайбы регулировочные.

Регулировка клапанов «Лада Калина», 8 клапанная

Вся технологическая схема регулировки приведена на картинках ниже. Работы выполняются на холодном агрегате. Сначала снимается клапанная крышка. Для этого необходимо открутить и удалить болты крепления.

Затем снимается крышка, закрывающая ремень ГРМ. Выворачиваются свечи. Двигатель в этом случае будет легче проворачиваться. Головку нужно освободить от масла. Работу облегчит шприц. Распределительный вал должен иметь кулачки без выработки. В случае повреждения его необходимо заменить. К шпилькам, крепления клапанной крышки прикручивается приспособление, при помощи которого утапливают клапаны. Ключом проворачивается коленчатый вал, пока не совпадут метки шкива с крышкой ремня. Когда метки совпали, вал необходимо повернуть на три дополнительных зуба. Поршень найдет верхнюю мертвую точку.

Проверяются зазоры, сначала первого кулачка, затем третьего. Размер щупа должен варьироваться в интервале 0,2 – 0,35 мм. В случае свободного прохождения щупа, требуется замена шайбы. Подцепить ее из толкателей и легко удалить нужно через специальный паз, сделанный в верхней кромке. Чтобы обнаружить паз нужно просто повернуть толкатель. Пользуясь приспособлением нужно утопить клапан. Чтобы не произошло вращения толкателя, его придерживают плоской отверткой, которую нужно вставить глубоко в паз.

Фиксируется нижнее расположение толкателя. Пинцетом вытаскивается шайба. Устанавливается новая, имеющая необходимый размер. Она должна быть повернута своей маркировкой в сторону толкателя. Каждая шайба маркирована своим размером. Затем удаляется фиксатор. Замер зазоров повторяют вновь.

В случае нормальной регулировки, вхождение щупа в зазор происходит с легким усилием. Вновь вращают коленчатый вал, до следующего совпадения метки. Вращение должно проводиться под 90 градусов. После каждого поворота коленчатого вала, делается регулировка всех оставшихся зазоров, придерживаясь конкретной последовательности. Когда настройка закончена, нужно залить масло, заменить прокладку под клапанной крышкой, установить крышку клапанов и ремня.

В принципе, операция связанная с настройкой клапанов, «Лада Калины» достаточно простая операция. Если следовать вышеописанной последовательности, то такую работу сможет выполнить даже начинающий автолюбитель, своими руками. Если работа была сделано правильно и был соблюден точный порядок регулирования, то газораспределительный механизм «Лада Калины» будет отлично работать. Правильная регулировка позволяет проехать более 50 000 км без дополнительных работ.

Основные характеристики двигателя Калины

Первой моделью двигателя, которые устанавливались на Ладу Калину, были обычные 8-клапанные агрегаты под номером 11183, с рабочим объемом в 1.6 л. Мощность двигателя составляла 82 лошадиные силы. Для него хватало 13,5 секунд, чтобы разогнать Ладу Калину до 100 км в час. Тянет такой двигатель прекрасно, даже на низких оборотах. При затяжном подъеме машина не сбрасывает скорость, а продолжает ее набирать. Расход топлива приемлемый. На скорости в 80 км в час он составит 5.5 литра на 100 км пути. Ресурс двигателя около 230 000 км, но рассматривая статистические данные, можно увидеть, что неприятности могут случиться и на 35-45 тыс. км пробега.

Вторым серийным двигателем стал 11194. Рабочий объем силовой установки при этом уменьшился до 1.4 литра. Зато количество клапанов увеличилось в два раза, до 16 штук. Мощность двигателя Лада Калина возросла и составила 90 лошадей. За счет уменьшения объема уменьшился и расход. При тех же 80 км в час из бака уходило менее 5 л топлива.

Динамика разгона стала куда ярче. На разгон до сотни уходило уже 12,5 секунд. Ресурс двигателя существенно не изменился, около 200 000 км. Хотя встречаются экземпляры, отходившие 500 000 км без капитального ремонта, но это скорее исключение, чем правило.

21126 стал третьей моделью, с рабочим объемом в 1.6 л. Количество клапанов — 16 штук. При этом мощность двигателя выросла до 98 лошадиных сил. Многие владельцы проводили самостоятельные замеры, и средние цифры указывали на мощность в 107 лошадиных сил.

Возможно, это было намеренное занижение производителем характеристики с целью уберечь покупателя от излишней уплаты транспортного налога. Известно, что после прохождения отметки в 100 л. с. транспортный налог увеличивается в 3 раза.

Расход остался на уровне 5 л на 100 км пробега. А динамика разгона убавила еще полсекунды при разгоне до сотни. Тяговая характеристика при сравнении с 8-ми клапанным собратом ухудшилась. При подъеме однозначно придется переключиться на пониженную передачу. Ресурс около 250 000 км .

Порядок регулировки клапанов на двигателе Ладе Калина с восемью клапанами

Необходимый зазор между регулировочными шайбами и распредвалом должен быть 0.15-0.25мм для группы впускных клапанов и 0.30-0.40мм для группы выпускных. Отсчет клапанов начинается от шкива распределительного вала.

Первым регулируем пару: первый выпускной – третий впускной.

Затем пятый выпускной – второй впускной.

Дальше восьмой выпускной – шестой впускной.

Последние: четвертый выпускной – седьмой впускной.

После регулировки залейте масло в головку блока и установив новую прокладку, поставьте на место клапанную крышку и крышку ремня газораспределительного механизма.

Необходимый инструмент:

• пинцет;
• набор щупов;
• приспособление для регулировки зазоров;
• шприц для масла;

Как видно из вышесказанного – регулировка клапанов Калина Лада не представляется сложной задачей. Следуя этой инструкции, ее может выполнить любой не подготовленный автолюбитель.

При правильном выполнении работ и соблюдении порядка регулировки газораспределительный механизм автомобиля будет исправно работать, не доставляя никаких хлопот.

Какие неприятности с двигателем подстерегают владельцев Калины

С проблемой сгибания клапанов автовладельцы столкнулись еще на первых моделях «восьмерки». Установленный на них двигатель, объемом 1300куб.см, при обрыве ремня загибал клапана. Эта проблема связана с несколькими причинами, такими как, заклинивание помпы и натяжных роликов, износ или некачественное

Как отрегулировать тепловой зазор клапанов на автомобилях Газель

Клапана важная часть газораспределительного механизма двигателя. Правильная их регулировка является одной из самых необходимых настроек силового агрегата автомобиля. В случае неправильной регулировки, происходит быстрый износ узлов и механизмов газораспределения. Двигатель работает шумно и

Применение разноходовых клапанов в системах EVAP автомобилей

клапанПредназначение клапанов такого типа это перераспределение потоков, смешивание или разделение их. Устройство имеет три патрубка и может разделять один поток на два, также как и два соединять в один. Применение трехходовых клапанов на автомобилях и принцип их работы в системе улавливания паров

ВАЗ 11113

Замер и регулировку тепловых зазоров клапанного механизма проводим на холодном двигателе ВАЗ 11113 .

1. Снимаем корпус воздушного фильтра (см. » Снятие корпуса воздушного фильтра «). Снимаем переднюю крышку ремня привода ГРМ (см. » Регулировка натяжения ремня привода газораспределительного механизма (ГРМ) «.).
2. Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картерных газов.
3. Снимаем шланг
4. Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров (клапанной крышки).
5. Снимаем шайбы и резиновые уплотнительные втулки, установленные в отверстиях клапанной крышки.
6. Отсоединив отводящий шланг вентиляции картерных газов от штуцера карбюратора снимаем клапанную крышку.
7. Снимаем уплотнительную прокладку клапанной крышки.

Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.

1. Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. « Замена ремня привода ГРМ »).
2. Затем поворачиваем коленчатый вал еще на 40-50° (2,5-3 зуба на шкиве распределительного вала).
3. В этом положении валов щупом проверяем зазор у первого кулачка распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0.35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет +0.05 мм.
4. Если зазор отличается от нормы, то на шпильки корпуса подшипников распределительного вала устанавливаем приспособление для регулировки клапанов. Вводим «клык» приспособления между кулачком и толкателем. Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).
5. Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель ( рис. 1 ) и устанавливаем между краем толкателя и распределительным валом фиксатор ( рис. 2 ), который удерживает толкатель в нижнем положении.

Рис. 1. Утапливание толкателя клапана при замене регулировочной шайбы: 1 – приспособление; 2 – толкатель.

Рис. 2. Фиксирование толкателя клапана при замене регулировочной шайбы: 1 – фиксатор; 2 – регулировочная шайба.

26. Рассчитайте толщину новой регулировочной шайбы по формуле:

(все значения в мм)

где H – толщина новой шайбыB – толщина старой шайбыA – значение измеренного зазораC – номинальный зазор

Например (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 мм. В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу – 3,8 мм.

27. Установите в толкатель новую шайбу рассчитанной по формуле толщины надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. Еще раз проверьте зазор и при необходимости повторите регулировку.

28. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры в приводе клапанов другого цилиндра в таком же порядке. Затем залейте масло в верхнюю часть головки блока, если оно удалялось.

26. Рассчитайте толщину новой регулировочной шайбы по формуле:

(все значения в мм)

где H – толщина новой шайбы B – толщина старой шайбы A – значение измеренного зазора C – номинальный зазор

Например (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 мм. В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу – 3,8 мм.

27. Установите в толкатель новую шайбу рассчитанной по формуле толщины надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. Еще раз проверьте зазор и при необходимости повторите регулировку.

28. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры в приводе клапанов другого цилиндра в таком же порядке. Затем залейте масло в верхнюю часть головки блока, если оно удалялось.
