Комплектация монтажного блока предохранителей и реле ВАЗ 2110 инжектор
| Обозначение реле, предохранителей | Наименование элементов | Тип элемента | Каталожный номер ВАЗ |
|---|---|---|---|
| К1 | Реле контроля целостности ламп | 4412.3747 | 2110-3747410 |
| К2 | Реле-прерыватель стеклоочистителя | 524.3747 | 2110-3747710 |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации | 492.3747 | 2108-3747010-02 |
| К4 | Реле включения ближнего света фар | 113.3747 | 2105-3747210-10 |
| К5 | Реле включения дальнего света фар | 113.3747 | 2105-3747210-10 |
| К6 | Реле дополнительное | 71.3747-01 | 2110-3747310-01 |
| К7 | Реле включения обогрева заднего стекла | 113.3747 | 2105-3747210-10 |
| К8 | Реле задних противотуманных фонарей | 113.3747 | 2105-3747210-10 |
| Fl, F11 | Предохранитель 5 А (светло коричневый) | 35.3722 | 2110-3722105 |
| F2, F12, F17, F20 | Предохранитель 7,5 А (коричневый) | 351.3722 | 2110-3722107 |
| F3,F4,F13, F14,F16,F19 | Предохранитель 10 А (красный) | 352.3722 | 2110-3722110 |
| F6 | Предохранитель 15 А (светло синий | 353.3722 | 2110-3722115 |
| F7, F8, F9, F10, F15 | Предохранитель 20 А (желтый) | 354.3722 | 2110-3722120 |
| F18 | Предохранитель 25 А (натуральный) | 355.3722 | 2110-3722125 |
| F5 | Предохранитель 30 А (светло зеленый) | 356.3722 | 2110-3722130 |
| VD1, VD2 | Диод полупроводниковый | КД 213 |
Пример замены
Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).
Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.
Извлекаем пинцетом
Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:
- Заведите автомобиль, повернув ключ в замке зажигания;
- Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
- Подождите около 20 секунд;
- Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.
Как это сделать? Довольно легко.
- Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
- Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.

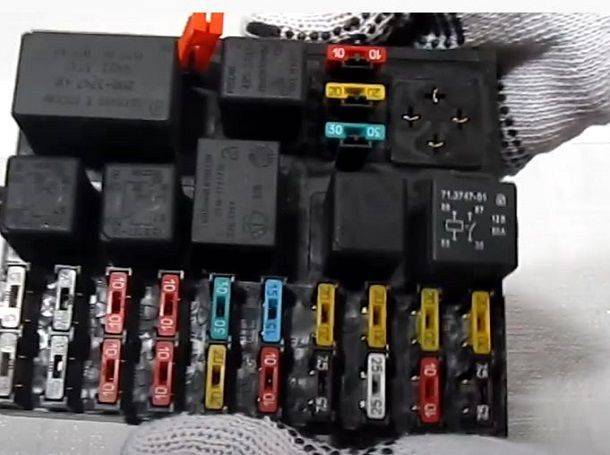

- Перед вами теперь открылся монтажный блок.
- Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
- Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
- Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
- Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.
Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.
Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.
Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.
Загрузка …
За что отвечают предохранители
Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.
Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:
- цепь системы зажигания;
- цепь системы питания;
- звуковой сигнал;
- габаритные огни, дальний и ближний свет фар;
- стоп-сигнал.
Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель
Основной блок
Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.
Фото – схема Вариант 1
Блок 2110 – 3722010 -01
Схема Вариант 2
Блок 2110 – 3722010
Схема Вариант 3
Блок 2110-3722010-08
Описание предохранителей
| F1 | 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта |
| F2 | 7,5А Левая фара (ближний свет) |
| F3 | 10А Левая фара (дальний свет) |
| F4 | 10А Правая противотуманная фара |
| F5 | 30А Электродвигатели стекло подъёмников дверей |
| F6 | 15А Переносная лампа |
| F7 | 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20А Резервный |
| F11 | 5А Лампы габаритного света правого борта |
| F12 | 7,5А Правая фара (ближний свет) |
| F13 | 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света |
| F14 | 10А Левая противотуманная фара |
| F15 | 20А Электро обогрев сидений. Блокировка замка багажника |
| F16 | 10А Реле – прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп – сигнала. Часы (или маршрутный компьютер) |
| F18 | 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5А Лампы задних противотуманных фонарей |
В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.
Назначение реле
- K1 — реле контроля исправности ламп
- K2 — реле очистителя ветрового стекла
- KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
- K4 — реле включения ближнего света фар
- K5 — реле включения дальнего света фар
- K6 — дополнительное реле
- K7 — реле включения обогрева заднего стекла
- K8 — реле задних противотуманных фонарей
Перегорел плавкий предохранитель
Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.
- Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
- Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
- Отсоединяем трехконтактный штекер, идущий к прикуривателю.
- Демонтируем накладку под рычагом ручного тормоза.
- Снимаем чехол рычага КПП.
- Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
- Вытягиваем патрон.
- Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
- Демонтируем гнездо из облицовки для последующего ремонта.
Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.
Причины перегорания предохранителя
На Ваз 2110 предохранители плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.
В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.
- Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
- Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
- Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
- Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
- Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.
Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.
Источники
- https://mobile-dvr.ru/diagnostika-i-remont/gde-nakhoditsya-rele-zazhiganiya-na-vaz-2110.html
- https://ladafakt.ru/blok-predohranitelej-vaz-2110-inzhektor-8-klapanov.html
- https://Vaz-Russia.com/remont-vaz-2110/shema-predohraniteley-na-vaz-2110.html
- https://remont-kwartirr.ru/blok-predohranitelei-vaz-2110-2111-2112.html
- https://NaDomkrat.ru/ustroistvo-avtomobiley/shema-bloka-predohranitelej-vaz-2110
- https://KraiAvto.ru/vaz-2110/vaz-2110-montazhnyj-blok-predohranitelej-shema/
- https://ladamaster.com/blok-predokhraniteley-vaz-2110-inzhektor-8-k
- https://ovaze.ru/444-blok-predohranitelej-vaz-2110.html
- http://automas.ru/vaz/2110/raspolozhenie-predoxranitelej-na-sxeme-dlya-vaz-2110-2111-2112/
- https://kodobd.ru/predohraniteli-i-rele-vaz-2110/
- https://luxvaz.ru/vaz-2110/253-shema-predohraniteley.html
- https://e-motors96.ru/vaz-2101-2115/shema-predohranitelej-na-vaz-2110-osobennosti-kazhdogo-iz-elementov.html

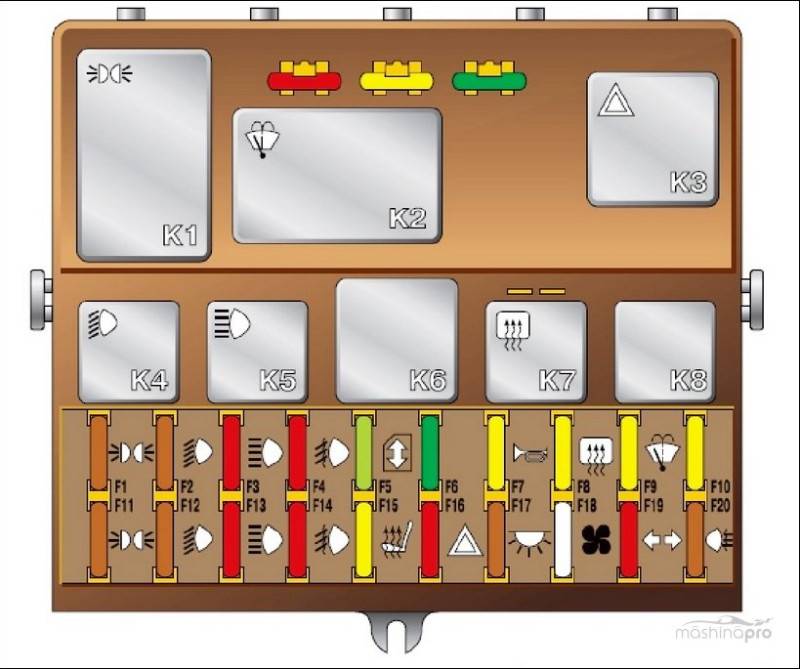

Схема реле и предохранителей ВАЗ 2110
Монтажный блок, в котором расположены основные предохранители и реле — в салоне.
| № реле | Назначение |
| К1 | Исправность ламп |
| К2 | Очиститель переднего стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Ближний свет |
| К5 | Включение дальних фар |
| К6 | Дополнительное реле стартера |
| К7 | Обогрев заднего стекла |
| К8 | Задний противотуманный свет |
Что касается предохранителей, то их 20:
| № предохранителя | Сила тока (ампер) | Описание предохранителей |
| F1 | 5 | Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь |
| F2 | 7,5 | Ближняя левая фара |
| F3 | 10 | Дальняя левая фара |
| F4 | 10 | Правый противотуманный свет |
| F5 | 30 | Электродвигатели стеклоподъемников дверей |
| F6 | 15 | Переносная лампа или розетка |
| F7 | 20 | Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Обогрев заднего стекла. Включение обогрева заднего стекла |
| F9 | 20 | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла |
| F10 | 20 | Резерв |
| F11 | 5 | Правый габаритный свет |
| F12 | 7,5 | Правый ближний свет |
| F13 | 10 | Правый дальний свет. Контрольная лампа включения дальнего света |
| F14 | 10 | Левый противотуманный свет |
| F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
| F16 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 | Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер |
| F18 | 25 | Освещение вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер |
| F20 | 7,5 | Задний противотуманный свет |
Основной блок
Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.
Консольный дополнительный монтажный блок
Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:
- Реле электромотора вентилятора;
- Реле зажигания;
- Реле электромотора насоса подачи топлива;
- Предохранитель ЭБУ мотора и модуля зажигания;
- Предохранитель электронных элементов системы подачи топлива;
- Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.
Мощность всех предохранителей рассчитана на 15 Ампер.

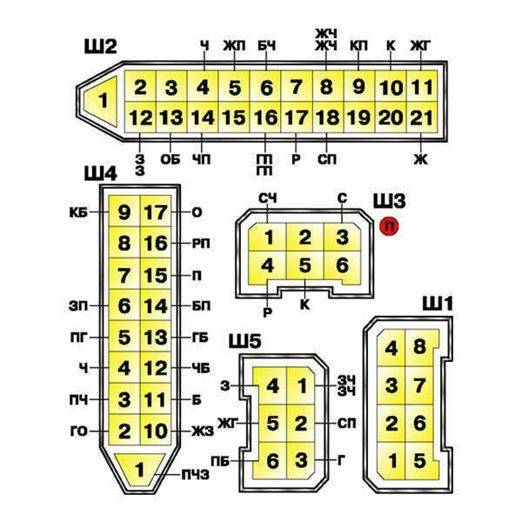

На схеме, буквами обозначены такие цвета:
- Б — белый;
- Ч — черный;
- Ж — желтый;
- О — оранжевый;
- Г — голубой;
- Р — розовый;
- З — зеленый;
- С — серый;
- К — коричневый;
- П- красный.
Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.
Изменения в коммутации и компоновке монтажных блоков
Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.
Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.
Проверка и замена реле Ваз 2107
Как и плавкие предохранители, реле лучше менять при отключенной от аккумулятора “массе”. Проверять исправность реле стоит после проверки соответствующих плавких предохранителей.
Реле легко извлекаются из посадочных мест. Начать проверку работоспособности реле следует осмотра “ножек” (контактов). Если они окислены, необходимо почистить их наждачной бумагой или ножом.
Проверить, работает ли реле, можно двумя способами. Самый простой — заменить его на новое, заведомо рабочее. Если после этого работа электроприбора восстановилась — старое реле было неисправно. Нет — надо продолжать поиск причины.
Также можно подать питание на обмотку реле и при помощи прозвонки или омметра проверить, замыкаются ли (размыкаются ли) необходимые контакты. Нерабочее реле подлежит замене. Ремонт реле конструктивно не предусмотрен.
За что отвечают реле блока предохранителей ВАЗ 2110
К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);
F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.
Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.
* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.
Основной блок
Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:
- Фигурной
крестовой отверткой выкрутите защелку у переднего края панели. - Переверните
плату. - Отсоедините
фишки контактов. - Извлеките
блок наружу.
Расположение блока предохранителей
Месторасположения монтажного блока предохранителей
Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.
В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего “семейства”. Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.
Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.
Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.
№ предохранителя | Сила тока в амперах | Расшифровка назначения |
F1 | 5 | Подсветка приборной панели водителя, освещение в багажном отсеке, |
F2 | 7.5 | Свечение левой фары в режиме ближнего света |
F3 | 10 | Свечение левой фары в режиме дальнего света |
F4 | 10 | Свет передней правой противотуманной фары (если предусмотрено |
F5 | 30 | Электрические стеклоподъемники дверей |
F6 | 15 | Отвечает за прикуриватель, подключенную к разъему переносную лампу |
F7 | 20 | Вентилятор охлаждения радиатора ДВС, звуковой сигнал |
F8 | 20 | Электрический обогрев заднего стекла |
F9 | 20 | Подача насосом омывающей жидкости на лобовое стекло, работа дворников |
F10 | 20 | Запасной, для подключения дополнительных устройств |
F11 | 5 | Свет габаритов по правому борту авто |
F12 | 7.5 | Свечение правой фары в режиме ближнего света |
F13 | 10 | Свечение правой фары в режиме дальнего света |
F14 | 10 | Противотуманная передняя фара слева |
F15 | 20 | Подогрев передних сидений (если предусмотрен комплектацией) |
F16 | 10 | Аварийное свечение поворотников, указатель поворотов налево и направо |
F17 | 7.5 | Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона |
F18 | 25 | Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, |
F19 | 10 | Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, |
F20 | 7.5 | Задние противотуманные фонари |
Монтажный блок ВАЗ 2111 и аналогичные в
“родственных” моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.
Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.
Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке
Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
“прозвонить” элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.
№ реле | Назначение |
К1 | Реле, отвечающее за контроль исправности свечения ламп |
К2 | Реле переднего стеклоочистителя |
К3 | Прерыватель работы поворотов, аварийная сигнализация |
К4 | Реле включения ближнего света фар |
К5 | Реле включения дальнего света фар |
К6 | Дополнительное реле |
К7 | Реле электрообогрева заднего стекла |
К8 | Реле задних противотуманных фонарей |
Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.
Особенности подключения стеклоподъемников
В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.
Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.
Замечали наверное, что почти на всех иномарках кнопки электростеклоподъемников дублируются на каждой двери автомобиля. Что бы подключить дополнительные кнопки ЭСП в двери нужно протянуть дополнительно по три провода в каждую дверь .
Стандартная схема подключения ЭСП
Изменена на вот такую схему (тут без задних ЭСП)
Схема подключения дополнительной кнопки ЭСП.
Как сделана дополнительная кнопка ЭСП на Калине
Для установки одной дублирующей кнопки в двери Вам понадобится:
- 2Х контактная (пластмассовый разъем) колодка папа+мама 1 пара
- Клеммы папа большие 2 шт.
- Мама большие 2шт.
- Мама маленькая 7шт
- Земля 1шт.
- Кнопка стеклоподъемников 1 шт.
- Установочный стакан кнопки 1шт.
- Разъем кнопки стеклоподъемников 1шт.
- Провод диаметр 0.75 4 мет.
- Пистоны двери 7шт
Если кнопки ЭСП у вас перенесены в двери. то врезка в жгут для доп. кнопки будет выглядеть такСмысл такой, что в каждую дверь нам надо протянуть 3 провода :
- Масса (Массу, по идее, можно взять в двери, но там не всегда хороший контакт, поэтому лучше протянуть отдельный провод массы)
- +12В «после зажигания» (с реле стеклоподъемников у ЧЯ)
- Подсветку кнопки (возьмем с прикуривателя, т.к. он посередине между дверями.)
Отключаем минусовую клемму с аккумулятора.
+12В ищум на реле ЭСП (черно белый провод) к нему и прикручиваем оба наших красных +12В
Дальше лезем в дверь. На мотор ЭСП идут 2 провода — серый и голубой, через разъем. Разъем расцепляем:
Берем 2 провода (у меня черный и черно-белый), такой длины, чтоб дотянулись от родной фишки с голубым и серым проводом идущей в дверь из гофры до нашей будущей кнопки. Обжимаем на них 2 большие клеммы «папа» и всовываем в разъем.Одеваем на фишку с голубым и серым идущую в дверь из гофры, так, чтобы черный шел от серого, а черно-белый — от голубого:
Вставляем провода в разъем кнопки:
- Красный +12В
- Черный массу
- Белый подсветку
- Черный с серого провода фишки
- Черно-белый с голубого провода фишки
Обжимаем маленькими «мамами» и вставляем в разъем кнопки ЭСП. Делаем по схеме:
- Красный +12В в гнездо 2
- Черный масса — в гнездо 5
- Белый подсветка — в гнездо 4
- Черный провод с серого провода фишки — в гнездо 6
- Черно-белый с голубого провода фишки — в гнездо 3 (ТРИ).
Не перепутайте гнезда разъема кнопки !Это не все, нужно еще два недлинных провода, через которые мы теперь соединим нашу кнопку с мотором ЭСП, типа сделаем, как было.Для красоты — берем те же цвета проводов, которые цепляли к родной фишке идущей в дверь из гофры, т.е. черный и черно-белый. Будет как бы продолжение родных проводов, а посередине их — нашу кнопку.Черный провод вставляем в гнездо 1 разъема кнопкиЧерно-белый — в гнездо 7. Другие концы этих проводов обжимаем большими «мамами» и одеваем на них купленный разъем так, чтобы при одевании этого разъема на болтающуюся фишку идущую на мотор ЭСП:
- Черный провод шел на серый фишки мотора ЭСП
- Черно-белый — на голубой провод фишки мотора ЭСП.
В принципе, все На оранжевый провод на фото внимания не обращайте — это масса на подогрев зеркал.
Можно использовать кнопку от Калины. она красивее и чуть дороже чем от ВАЗ 2110.
Электросхемы автомобилей Ваз 2110, Ваз 2111, Ваз 2112, ремонт
Как менять предохранители
Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.
Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.
Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!
Источник
