Где находится и установлено ЭБУ Лада Гранта?

Система управления двигателем Lada Granta (ВАЗ 2190)

Система управления двигателем включает и выключает топливный насос, контролирует количество воздуха, поступающего в цилиндры двигателя, впрыскивает необходимое количество топлива во впускной трубопровод, управляет искрообразованием на свечах зажигания, корректирует угол опережения зажигания, регулирует частоту вращения коленчатого вала на холостом ходу, управляет электровентилятором системы охлаждения двигателя.

Расположение элементов системы управления двигателем в моторном отсеке: 1 — место установки датчика положения коленчатого вала: 2 — топливная форсунка третьего цилиндра (на фото не видны форсунки других цилиндров); 3 — дроссельный узел; 4 — датчик температуры охлаждаюшей жидкости; 5 — клапан продувки адсорбера: 6 -датчик массового расхода воздуха; 7 — свеча зажигания четвертого цилиндра; 8 — катушка зажигания и высоковольтные провода; 9— свеча зажигания третьего цилиндра; 10 — датчик детонации; 11 — свеча зажигания второго цилиндра; 12 — свеча зажигания первого цилиндра

Система управления двигателем — электронная, с распределенным впрыском топлива. Система состоит из следующих элементов: • электронный блок управления; • датчики: 1) датчик положения педали газа; 2) датчик положения дроссельной заслонки (встроен в дроссельный узел); 3) датчик детонации; 4) датчик температуры охлаждающей жидкости; 5) датчик массового расхода воздуха; 6) датчик скорости автомобиля; 7) два датчика концентрации кислорода; 8) датчик давления (для автомобилей с системой кондиционирования воздуха); • исполнительные устройства: 1) главное реле; 2) реле топливного насоса; 3) форсунки; 4) катушки зажигания; 5) электропривод дроссельной заслонки; 6) реле электровентилятора системы охлаждения; 7) щиток приборов; 8) клапан продувки адсорбера; • соединительные провода; • колодка диагностического разъема. В систему управления двигателем также интегрирована противоугонная система (иммобилайзер).

Главный управляющий элемент системы — электронный блок управления (ЭБУ), или, как часто его называют, — контроллер с встроенным микропроцессором. По сути ЭБУ — это специализированный мини-компьютер, в котором установлена только одна программа — управление двигателем, а датчики и исполнительные устройства образуют периферийное оборудование этого компьютера. Блок получает и анализирует сигналы датчиков. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства. В блоке имеется три типа памяти*: постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и перспрограммируемое запоминающее устройство (ППЗУ).

ПЗУ — память энергонезависимая (то есть информация в памяти сохраняется при отключении питания) и представляет собой микросхему («чип»). В ПЗУ хранится программа вычислений и необходимые для расчета данные (параметры двигателя, передаточные отношения трансмиссии и другие характеристики). Эта информация индивидуальна для каждой модификации автомобиля.

В процессе работы ЭБУ контролирует исправность всех элементов и цепей системы управления двигателем. Обнаружив неисправность, ЭБУ переводит систему управления двигателем на резервный режим работы и включает контрольную лампу неисправности двигателя на щитке приборов. Двигатель при этом сможет продолжить работу (кроме случая неисправности датчика положения коленчатого вала, см. ниже), что позволяет доехать до места ремонта своим ходом. Коды обнаруженных неисправностей ЭБУ записывает в ОЗУ. Там же хранится оперативная информация, которую микропроцессор ЭБУ использует при расчетах. При отключении аккумуляторной батареи от бортовой сети автомобиля вся информация, хранящаяся в ОЗУ, будет удалена.

В ППЗУ хранятся коды противоугонной системы автомобиля (иммобилайзера). Этот тип памяти энергонезависим. После активации иммобилайзера ЭБУ блокирует работу системы управления двигателем при попытке запуска двигателя без специальных электронных ключей.

ЭБУ системы управления двигателем расположен за шумоизоляционным покрытием под правой стороной панели приборов.

Датчик положения коленчатого вала (ДПКВ) предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока.

голоса

Рейтинг статьи

Основные неисправности и их причины

  1. Устройство часто выходит из строя из-за повреждений механического характера. Например, девайс получил сильный удар или наблюдались продолжительные вибрации, которые вызвали возникновение трещин на пайках контактов и в других местах.
  2. Контроллер перегревается по причине сильных перепадов температур. Например, в зимний период некоторые автолюбители запускают мотор на высоких оборотах, пытаясь гарантированно его завести, в результате возникает перегрев ЭСУД.
  3. Коррозия. Как ни странно, ржавчина появляется на модуле из-за частых перепадов температуры воздуха и, как следствие, возникновения большого количества конденсата.
  4. Разгерметизация. По этой причине внутрь попадает влага, что и приводит к выходу устройство из строя.
  5. Отсутствие связи с блоком управления. Возникает после вмешательства в систему управления извне. Часто подобное происходит, когда от одного автомобиля пытаются «подкурить» другой, с севшим аккумулятором. Возможен вариант, когда во время работы двигателя с АКБ сбрасываются клеммы или при подключении нарушена полярность (клеммы перепутаны). Реже отсутствие связи происходит по причине запуска стартера без подключения к нему питания.

Модули управления двигателем [ править | править код ]

“>Контроллеры компании

  • Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
  • Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно — параллельный впрыск./ Фазированный впрыск.
  • Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно — параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 — 2007) (Евро-2/3) Попарно — параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 — 2011) (Евро-3) Фазированный впрыск.
  • Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
  • Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

“>Контроллеры

  • Delphi MT20 (Евро 3)
  • Delphi MT80 (Евро 3/4/5/6)
  • Delphi MT92 (Евро 3/4/4/6) — Gasoline Direct injection (GDi).
  • Delphi AC Delco E39/E39A (Евро 2)
  • Delphi AC Delco E73
  • Delphi AC Delco E78
  • Delphi AC Delco E83
  • Delphi MR140

“>Контроллеры

  • GM EFI-4 (24/32/32 Pin) (США-83) — Моновпрыск.
  • GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) — 8кл. попарно — параллельный впрыск, 16кл. фазированный впрыск
  • GM ITMS-6F (Евро-2) — Попарно — параллельный впрыск.

“>Контроллеры

  • Simtec 70 (Евро 2) Фазированный впрыск.
  • Simtec 71 (Евро 3) Фазированный впрыск.
  • Simtec 75.1 (Евро 4) Фазированный впрыск.
  • Simtec 75.5 (Евро 4) Фазированный впрыск.
  • Simtec 76 (Евро 2/3)
  • Simtec 81 (Евро 5) Непосредственный впрыск.

“>Контроллеры

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах — Итэлма (Первый элемент в обозначении прошивки — литера “I” в маркировке ЭБУ) и Автэл (Первый элемент в обозначении прошивки — литера “А”.

  • Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно — параллельный впрыск. (На этикетке присутствует обозначение отладочной версии “Квант”.)
  • Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение “Квант”.)
  • Январь 5.1 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”, ТУ 4573-004-45886863-99, Завод-изготовитель “ОАО Автоэлектроника”.
  • Январь 5.1.1 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”, ТУ 4573-004-45886863-99, Завод-изготовитель “ОАО Автоэлектроника”. (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
  • Январь 5.1.2 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”

“>Контроллеры

  • VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
  • VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
  • VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).
  • T11183 (Евро 2/4) (1.6л,8кл.)) Попарно-параллельный впрыск.
  • T11186 (Евро 4) (1.6л,8кл.)
  • T11194 (Евро 3) (1.6л,16кл.)
  • T21067 (Евро 3) (1.6л,8кл.)
  • T21114 (Евро 2/3) (1.6л,8кл.)
  • T21116 (Евро 4) (1.6л,8кл.)
  • T21124 (Евро 2/3) (1.6л,16кл.)
  • T21126 (Евро 3/4) (1.6л,16кл.)

“>Контроллеры

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I — Итэлма) (А — Автэл).

  • Январь 5.1 (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: , ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.
  • Январь 5.1.1 (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.2 (16кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно — параллельный впрыск.
  • Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 — 2007) Попарно — параллельный впрыск./ Фазированный впрыск.
  • Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 — ) Попарно — параллельный впрыск./ Фазированный впрыск.
  • М10.3 (Евро 2/3).
  • М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 — ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
  • М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
  • М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Современный автомобиль – это не просто четыре колеса и двигатель. Это смартфон на колесах. Работу всех систем современного авто контролирует огромное количество различных датчиков. Эту информацию затем анализирует специальный компьютер и прочая электронная начинка. Чем дороже автомобиль, тем больше в нем самых разных электронных опций. Всем этим «оркестром» управляет одна небольшая коробка – это ЭБУ. Что это такое? Это электронный блок управления. О нем мы сегодня и поговорим.

Где находится ЭБУ на Гранте

ЭБУ для современного автомобиля стал неотъемлемой частью. Таким устройством, маркируемым как «М74 CAN», наделена отечественная модель Лада Гранта. Модуль позволяет автоматизировать большинство процессов, происходящих в узлах и системах. Управляющая функция ЭБУ достигается за счет присутствия в агрегатах разного рода датчиков, направляющих сигналы в «мозговой центр» автомобиля.

За длительный период эксплуатации Лада Гранта был выявлен досадный недостаток ЭБУ – это его недостаточная герметизация и иногда требуется распиновка ЭБУ. Проникновение влаги внутрь корпуса блока провоцирует перегорание микросхемы, что впоследствии заканчивается потребностью замены устройства.

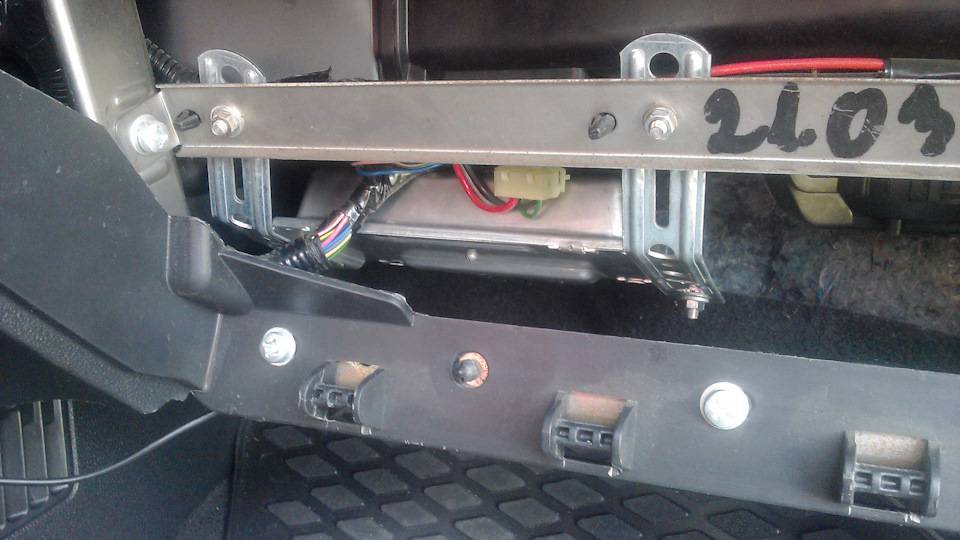

ЭБУ располагается внизу передней панели (под бардачком) напротив сидения переднего пассажира и сокрыт от глаз слоями шумоизолирующего материала и обивки внутренней поверхности днища. Теперь вы знаете, где находится ЭБУ, осталось узнать другие тонкости.

Ремень грм Гранта

Какие типы ЭБУ доступны Гранте и каков принцип их функционирования?

Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ». Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

Где находится ЭБУ и каков же принцип функционирования? В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

  • форсунок;
  • катушки системы зажигания;
  • дроссельного механизма;
  • датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

«Ителма 11186-1411020-222»: от стокового варианта прошивки к чип-тюнингу?

Дилемма, связанная с рациональностью выполнения прошивки «родному» ПО в ЭБУ, будоражит умы многих владельцев.

Здесь стоит обозначить оптимизированную динамичную прошивочную версию для 1,6-литровой 8-клапанной Лада Гранта, обладающей модулем «М74» и соответствующей норме токсичности согласно «Е2».

Какими преференциями наделена данная прошивка? После выполнения определенного перечня манипуляций и возврата ЭБУ на законное место, наблюдается оптимизация параметров топливоподачи и распределения зажигания. Также одной из целей прошивки служит обеспечение корректировки настроек дроссельного узла.

Чип-тюнинг позволяет в физическом плане выполнить отключение 2-го ДК («лямбды») в комплексе с катализатором. Реализация такой прошивки приводит к росту динамических возможностей LADA Granta.

Роль стоковой прошивки заключается в формировании параметров, свойственных обыденному эксплуатационному режиму езды. Напомним, что «родная» версия прошивки состоит в числе позиций гарантийного пакета. Самостоятельная корректировка прошивочной версии безальтернативно приводит к аннулированию гарантийного обеспечения.

Ремень грм Лада Гранта 8 клапанов https://vaz-lada-granta.com/dvigatel-korobka/zamena-remnya-grm-8-klapannoj.html

Сегодня для массового потребителя доступны так называемые коммерческие версии прошивочных софтов, в числе которых имеют место такие:

  • «AY_I484GG30», продукт предназначен для 1,6-литровой 8-клапанной модификации Гранты с присутствующим управляющим модулем «М74 11186-1411020-22»;
  • «I484GI06-STR», софт предлагается для Грант с аналогичными моторами и блоками в версии «11186-1411020-22», плюс соответствие стандарту «Евро-2»;
  • «AY_484GP12», прошивка применяется с версиями контроллеров «М74 11186-1411020-22» и моторами, соответствующими регламентам «E3/E2».

Что ожидать от настройки ЭБУ

Перепрошивка позволяет исправить ошибки и оптимизировать работу автомобиля

Компании, предлагающие услуги чип-тюнинга, разрабатывают и предлагают различное программное обеспечение, которое позволяет оптимизировать основные показатели автомобилей.

Этот процесс позволяет исправлять всевозможные ошибки, создать резервную копию изначальных настроек, изучать и проводить корректировку характеристик, а также вносить изменения и тестировать новые прошивки электронных блоков.

Если необходимо вернуть стандартные настройки, это делается практически мгновенно. Но те, кто уже перепрошивал Гранту, никогда не вернутся на стандартные заводские параметры. После перепрошивки можно получить:

  • снижение расхода топлива на 5%;
  • высокие скоростные характеристики;
  • 10% увеличения мощности;
  • плавность работы АКПП;
  • улучшенную тягу.

И это далеко не все. При этом не производится ни единого вмешательства в механику. Это один из самых дешевых способов сделать Гранту лучше. Есть один нюанс. Если автомобиль в данный момент на гарантии, после перепрошивки ЭБУ гарантия недействительна.

Современные специалисты по чип-тюнингу предлагают 3 различных варианта прошивки контроллера Лады Гранта. Их, конечно, больше, однако не все идеально подходят. Особо популярные системы — это “Паулюс”, “Ледокол” и “Адакт”. Они являются самыми обкатанными и протестированными.

Некоторые специалисты предлагают как установку одной из управляющих программ, так и все три. Иногда предлагают испытать каждую, а затем выбрать ту, что больше понравится. Непосредственно прошивка занимает в среднем около 30 минут.

Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками

Примечание автора статьи: ЭБУ m7.4 очень легко программировать, контакты для включения программирования «В2 и А4» выведены на первый разъем, разбирать его не нужно. Также можно поменять, не снимая с руки, через разъем ОВД-2, но сначала нужно подать на эти два контакта «В2 и А4» + 12В и включить зажигание.

Для выполнения самостоятельной перепрошивки ЭБУ Itelma M74, который, как мы уже знаем, устанавливается на Лада Грант, необходимо выполнить следующую процедуру:

  1. Отсоедините массу аккумуляторной батареи.
  2. Снимите блок ECU. Разъёмы разъединяются так :
  3. Делаем вот такого “паука” (темы рекомендую подписать)
  4. Подключите разъемы: Разъем 1 (большой) J1 – обрыв напряжения (K15) (12 В) – второй переключатель B2 – включение программирования (12 В) – первый переключатель A4 – разрешение программирования (12 В) – первый переключатель Разъем 2 (малый) G2; G3; G4 – Земля (подключается к любому) H1; H2 – напряжение холостого хода (K30) F2 – напряжение холостого хода (K15) (12 В) – второй переключатель D2 – линия K
  5. вот схема ЭЛ (многие пишут что шьют, а схемы нет где нет)

6. Не рекомендуется подавать напряжение на все кабели одновременно! Он должен быть фазирован с помощью двойного переключателя.

7.4-А вот как собрана вся схема и кабель KKL VAG-COM вставлен в ПК USB Вот последовательность подачи питания

  • Чтение EEPROM и чтение ЭБУ на всякий случай (заодно проверяем, как все работает)
  • Включите первый переключатель (разрешение программирования) B2 A4
  • Затем включите второй переключатель (который находится в положении «напряжение отключено») F2 J1
  • Запустить программу WinFlashECU (-выбрать M74, -выбрать номер порта, на котором вылетает KKL VAG-COM-лучше установить минимальную скорость)
  • нажмите Программирование ЭБУ, найдите нужную прошивку на вашем компьютере и загрузите
  • Подаем напряжение (+12 В) на H1; Н2 (ставим люльки на аккум)
  • копия закончена
  • должна появиться связь с ЭБУ (это показатель того, что схема собрана правильно)
  • Затем сохраняем копии ваших “проши и иммо” на свой компьютер, нажимаем

Внимание! может появиться окно, что это программное обеспечение не для этого ЭБУ, нажмите «ОК» еще раз»

  • Отключаем питание.
  • Ждем окончания загрузки (у меня это заняло 4 минуты) когда откроется окно, операция прошла успешно.
  • Закройте WinFlashECU.
  • И только после этого отключаем провода.

Электронный блок управления Лада Гранта

Сегодня больше не выпускают автомобили, которые бы не управлялись при помощи электроники и программного обеспечения. ЭБУ — это система управления, контроллер. ЭБУ — это «мозг» любого автомобиля. Контроллер, как уже было сказано, принимает различные сигналы от датчиков, которые расположены на всех важных частях автомобиля. Датчики расположены везде, начиная от системы топлива и заканчивая ходовой частью и колесами. Далее блок управления обрабатывает полученные данные. ЭБУ призван обеспечивать основным узлам автомобиля более эффективную и безопасную работу.

ЭБУ представляет собой специальную микросхему, которая обеспечивает беспроблемную и исправную работу основных систем автомобиля. Если микросхема выйдет из строя, тогда из строя выйдет весь автомобиль. Как и любую электронику, эту микросхему тоже можно либо перепрошить, либо полностью заменить. Микросхема ЭБУ заключена в герметичный металлический корпус.

В автомобиле ее можно обнаружить под панелью приборов. Завод использует ЭБУ, чтобы внести все основные параметры работы двигателя и других основных узлов, а также алгоритмы, по которым будет работать двигатель и автомобиль целом. Рассмотрим ЭБУ, которым укомплектована Лада Гранта.

Основные датчики и сам блок управления объединены в электронную систему управления двигателем, или ЭСУД. Именно здесь микросхема ЭБУ проводит обмен данными, а затем основной контроллер управляет двигателем, форсунками, регулирует холостой ход и работу многих других узлов. Чтобы узнать, какой блок стоит в Гранте и какой версией прошивки он прошит, необязательно разбирать автомобиль. Эту информацию можно узнать в техпаспорте. Она продублирована и на самом блоке. Эти данные очень важны, без них невозможна перепрошивка или новая прошивка Лада Гранта.

Дополнительные цепи управления вспомогательным оборудованием, не имеющим отношения к силовой установке (1000)

  • 102 – вышел из строя нагреватель кислородного датчика в выхлопной системе;
  • 115 – отвечает за вышеуказанный модуль и обозначает повреждение проводки;
  • 123/124 – Аддитивная неполадка коррекции смеси по воздушной составляющей, обогащение или обеднение;
  • 127/128 – аналогичное значение для Мультипликативной составляющей;
  • 135/141 – повреждена проводка кислородного датчика №1/2, установленного перед или после катализатора;
  • 136/137 – Аддитивная неполадка коррекции смеси по бензину;
  • 171/172 – неисправен потенциометр СО2;
  • 301-304 пропуски воспламенения горючей смеси для 1-4 цилиндров;
  • 335 – неисправность дросселя, возможно привод заклинен;
  • 336 – рассогласование сенсоров дроссельной заслонки;
  • 384 – аналогичное значение, говорит о некорректной реакции ДВС на положение заслонки;
  • 385 – критическое превышение нагрузки на силовую установку;
  • 386 – некорректная реакция канала обнаружения детонации топливной смеси;
  • 387 – система впрыска сбоит, неправильное время подачи горючего;
  • 388 – положение педали газа и дроссельной заслонки не соответствуют друг другу;
  • 389 – частота вращения коленвала не соответствует положению заслонки;
  • 390 – в устройстве обнаружена поломка, но реакции на нее не последовало;
  • 410/425/426 – клапан продувки адсорбера, обнаружено повреждение проводки с замыканием на массу или бортовую сеть;
  • 500-502/541 – магистральные линии подачи питания на бензонасос повреждены, возможно присутствует замыкание;
  • 509/513/514 – магистрали регулятора ХХ повреждены или нарушение целостности обмотки;
  • 545 – неправильное положение дроссельной заслонки (механическое повреждение);
  • 558 – сломана возвратная пружина дроссельного привода;
  • 559 – отвечает за аналогичный модуль и говорит о неправильной его настройке в спокойном положении;
  • 570/600 – отсутствует отклик от иммобилайзера, возможно повреждена проводка;
  • 602 – ошибка 1602 Гранта появляется, когда пропадает контакт на аккумуляторе или имеется пробой в бортовой сети (резко пропадает напряжение);
  • 603 – блок ЭСППЗУ сломался или отсутствует отклик от модуля;
  • 606 – датчик неровной дороги отказал или выдает неверные данные;
  • 612 – не удается корректно выполнить сброс ошибок Гранта;
  • 616/617 – заглючил датчик неровной дороги;
  • 620/621/622 – поломка модуля ПЗУ/ОЗУ/ЭСППЗУ;
  • 640 – неправильное считывание памяти контроллера ЭСУД;
  • 689 – память ошибок неправильно считывается или повреждена.

ЭБУ изнутри

Если блок вскрыть, то можно увидеть достаточно большую плату. Неопытные автовладельцы, да и вообще неопытные пользователи компьютера смогут спутать ее с материнской платой компьютера. Не будем разбираться в устройстве ее досконально, а пройдемся вскользь об основных узлах.

Остановимся на памяти ЭБУ. Что это такое? Существует несколько типов памяти. ППЗУ — это программируемая постоянная, куда разработчики заложили нужные алгоритмы для работы двигателя и других систем. ОЗУ – оперативная память, которая необходимо для работы с промежуточной информацией. Она обрабатывается в реальном времени. ЭРПЗУ – это электронная, перепрограммируемая память. Используется для запоминания временных данных.

Выход из строя ЭБУ [ править | править код ]

Основными симптомами выхода из строя ЭБУ являются отказ в запуске двигателя, постоянная индикация об ошибке в работе двигателя которая не может быть очищена. Выход из строя ЭБУ случается довольно редко и никогда нельзя спрогнозировать точно когда он произойдет. Для выявления и подтверждения выхода из строя ЭБУ производителям и ремонтным предприятиям необходимо выполнить ряд следующих проверок:

  • оценить качество сборки блока
  • Проверить электронику
  • Провести фрактографию
  • Проверить на перегрев
  • проверить на коррозию и разрушение

Выполнение данных условий в испытаниях позволит в будущем предотвратить повреждения и увеличить производительность.

Причины перепрошивки ЭБУ

Некорректная работа системы может быть устранена методом перепрошивки

Гранта оснащена контроллером М74 11186-1411020-12. Его функционал значительно отличается от того, что устанавливали на автомобили ранее. Методы прошивки, которые можно было применять на других ЭБУ, здесь не действуют.

Автомобиль, настроенный на заводе, удовлетворяет требованиям автолюбителей и владельцев Гранта. Однако все же некоторые прошивают систему. И на это есть несколько причины:

  • 8-клапанная Гранта не держит обороты, когда работает кондиционер;
  • наблюдаются сложности в запуске холодного двигателя;
  • некорректно определяются температурные режимы;
  • остановки мотора;
  • нехватка динамики;
  • повышенный расход топлива.

Лада Гранта с автоматом уже на средних оборотах может испытывать различного рода трудности при выборе необходимой передачи. Гранта постоянно желает ехать на пониженных. В городском режиме при небольших транспортных потоках это некритично, однако в случае езды по трассе и в плотном потоке автомобилей при маневрах могут быть проблемы.

Где находится эбу на гранте

ЭБУ для современного автомобиля стал неотъемлемой частью. Таким устройством, маркируемым как «М74 CAN», наделена отечественная модель Лада Гранта. Модуль позволяет автоматизировать большинство процессов, происходящих в узлах и системах. Управляющая функция ЭБУ достигается за счет присутствия в агрегатах разного рода датчиков, направляющих сигналы в «мозговой центр» автомобиля.

За длительный период эксплуатации Лада Гранта был выявлен досадный недостаток ЭБУ – это его недостаточная герметизация и иногда требуется распиновка ЭБУ. Проникновение влаги внутрь корпуса блока провоцирует перегорание микросхемы, что впоследствии заканчивается потребностью замены устройства.

ЭБУ располагается внизу передней панели (под бардачком) напротив сидения переднего пассажира и сокрыт от глаз слоями шумоизолирующего материала и обивки внутренней поверхности днища. Теперь вы знаете, где находится ЭБУ, осталось узнать другие тонкости.

Ремень грм Гранта

Как демонтировать ЭБУ?

Снять контроллер собственными руками несложно:

  • Производятся операции, обеспечивающие доступ к устройству, например, частичный демонтаж центральной консоли или разборка панели приборов.
  • ОБЯЗАТЕЛЬНО снимается минусовая клемма аккумулятора чтобы избежать возникновение аварийных ситуаций с подключенным блоком.
  • Снимаются фиксирующие защелки или хомуты на шлейфах датчиков, исполнительных механизмов и питания.
  • Отсоединяются разъемы.
  • Выкручиваются фиксирующие болты и вынимается ЭБУ.

Решение о ремонте или замене принимается на основании диагностики. В любом случае выход из строя влечет значительные расходы – стоимость блоков для отечественных автомобилей лежит в пределах 10-20 тыс. руб., для иномарок 14-50 тыс.руб. (в зависимости от класса авто). Ремонт обойдется 40 — 50% указанных сумм.

Видео с инструкцией по замене блока ECU на моделях ВАЗ.

Лада Гранта «сОнн» › Бортжурнал › Чип тюнинг или прошил ЭБУ

С момента покупки машины меня не покидала мысль прошить ЭБУ. Но почему, как и почему я этого хотел, я до конца не понимал, поэтому отложил на потом. И вот, спустя три года владения, я принял решение. Спасибо Deniska414141 за предложения по этому вопросу. Он подтолкнул меня прямо к этому делу.

Прошивка I464GF02 была поставлена ​​с завода, и это самая старая прошивка для мешка 16cl. Неудивительно, что претензий к этой прошивке у меня не было.

Полноразмерная версия программного обеспечения, установленного на заводе

Полный размер Та же версия на ECU

Основным и решающим фактором в пользу прошивки двигателя стала скошенная электронная педаль. Сначала думал перепрошить последнюю с завода, т.к разница в поведении педали и мотора будет очень существенной, но все же убедили провести точную настройку. В результате прошита прошивка Паулюса, как уверял 16-летний флешер, но точной версии я не знаю. Прошился около месяца назад, так что уже могу написать отзыв по поведению.

Изменения: 1. Колоссальная разница в поведении педалей, причем в положительную сторону. Реакция на давление близка к кабельной. Нет задержки при нажатии на педаль и при отпускании педали. Раздражало то, что когда был выпущен газ, машина продолжала двигаться с той же скоростью еще несколько секунд. Поначалу постоянно перегасовывал, т.к стали намного быстрее набирать обороты. 2. Автомобиль перестал дергаться при движении по двору или в пробке на 1-2 передаче при 1000-1500 об / мин. Раньше она была без ума от того, что не знала, ускоряться или замедляться, даже если никто не трогал педаль. Теперь он ведет себя именно так, как вы хотите его, а не ее. 3. Поступила просьба сменить шестеренку на торпеде. Напомню, что панель прошита на прошивку 046 4. Теперь скрип подсказки переключения передач можно включать и выключать. Слава богу, можешь выключить. Включение и выключение кнопкой Reset. Что очень удобно. 5. Когда он начинает остывать, скорость нагрева стала немного выше, около 1300 об / мин. Но тогда они выдерживают до 30 градусов, а не до 40, как раньше. Честно говоря, мне не нравятся эти завышенные кривые, но они не так критичны. 6. Двигатель теперь евро 2. Но с каталитическим нейтрализатором все в порядке, поэтому запаха больше не было 7. Но с расходом еще не определился. Вначале он был очень большим. Сейчас он вроде стабилизировался и в смешанном цикле держится чуть больше 8 литров. Хотя родная прошивка была чуть выше 7. Стиль вождения остался прежним. Но когда ехал на дальняк (400 км) заметил очень интересную вещь, при скорости 100 км / ч расход был 4,5-5 литров. И остается равномерным и стабильным. Возникает только на холмах. Раньше таких расходов точно не было. Но это только на 100 км / ч, если чуть медленнее или чуть быстрее +/- 5 км / ч расход резко возрастает до 6-7, что очень странно. Те. Расход 90 км / ч больше 100. Проехал все 400 км в среднем 120-130 (по заказу средняя скорость 99 км / ч) и средний расход 6,2 литра, хотя на снимке примерно 7-8 литров. По состоянию бортовика средний расход показывает меньше, в этом же районе показания были 5,6 литра. Я не знаю, кому верить. По-прежнему невозможно измерить пробег от заправки.

Физическая реализация.

У автомобилистов, не сталкивавшихся с заменой и ремонтом электронного блока управления нередко складывается впечатление, что ЭБУ по конструкции близок к ПК или ноутбуку (за исключение дисплея). В действительности реализация блока несколько отличается – точнее аналогия с системной платой компьютера.

Фактически контроллер представляет собой единую печатную плату, расположенную в плоском малогабаритном корпусе (линейные размеры редко превышают 20-30 см, а толщина 3-5 см). Корпус выполняют из пластика (вариант применяется для ЭБУ, установленных в салоне) или алюминия (сплавов).

Производители максимально герметизируют блок, чтобы предотвратить попадание влаги и агрессивных химических веществ (особенно, если устройство монтируется под капотом автомобиля).

На корпусе располагаются разъемы (чаще всего, 2) для подключения шины стандарта CAN. Кроме того большинство ECU комплектуется диагностическим разъемом.

Поскольку некоторые силовые ключи, управляющих исполнительными механизмами, также установлены на плате, часть корпуса может представлять собой оребренную металлическую поверхность для обеспечения эффективного теплоотвода.

Печатная плата — микропроцессорное или микроконтроллерное устройство в сборе, с установленными:

  • Одним или несколькими микропроцессорами или контроллерами, обеспечивающими обработку сигналов датчиков, расчет управляющих воздействий и выдачу сигналы управления.
  • Цифро-аналоговые и аналого-цифровые преобразователи, обеспечивающие согласование сигналов и преобразование из аналоговой формы в цифровую и наоборот (при необходимости).
  • Оперативное запоминающее устройство (ОЗУ, RAM) предназначенное для временного хранения данных, обрабатываемых в текущий момент времени.
  • Программируемое постоянное запоминающие устройство (ППЗУ, PROM) в котором хранится основная программа работы блока, алгоритмы обработки сигналов датчиков и расчёта управляющих воздействий.
  • Электрически репрограммируемое запоминающее устройство (ЭРПЗУ, EEPROM). Используется для временного независимого хранения кодов доступа и эксплуатационных параметров, например, пробега, расход топлива, наработки двигателя.

ЭРПЗУ выполняет важную функцию — регистрация и хранение данных о сбоях и ошибках:

  • время работы двигателя с превышением температуры, допустимой частоты вращения, пропусками воспламенения смеси;
  • информацию о неверных на показаниях датчиков детонации, массового расхода воздуха или концентрации кислорода;
  • движение с превышением допустимой скорости;
  • состояние бортовой сети и пр.

ЭРПЗУ — энергонезависимое устройство, здание в котором сохраняются даже при полном отключении бортовой сети, что позволяет использовать хранимых данных для точной диагностики неисправностей.

В большинстве моделей ЭБУ на плате находятся силовые транзисторные ключи для управления исполнительными механизмами и выдачи сигналов на реле и соленоиды.

Видео с описанием принципа работы блока, очень подробно.

Как выглядит ЭБУ и что собой представляет?

Блок управления изготавливают в самых разных корпусах. Зачастую это пластиковые или алюминиевые основания. К примеру, ЭБУ ВАЗ-2172 изготовлен в пластиковом корпусе. На большинстве иномарок корпус металлический. Материал по большей части зависит от места расположения блока. Так, если на моделях от АвтоВАЗ блок установлен в салоне, то он из пластика. Если бы его устанавливали под капотом, сделали бы из металла.

Но корпус – это далеко не весь ЭБУ. Внутри корпуса находится электронная плата. Это и есть ЭБУ. Что это такое, мы уже примерно знаем. Из платы наружу выведены два разъема – это так называемая CAN-шина. К данным разъемам подсоединены провода от всех датчиков и исполнительных устройств. Нужно заметить, что некоторые блоки также оснащаются разъемом для обновления встроенного ПО, а также диагностическим OBD-II выводом. Как и любой компьютер, этот тоже иногда «глючит». Также сбои случаются в датчиках. В помощью диагностического разъема можно считать коды ошибок ЭБУ ВАЗ и тогда будет легче ремонтировать автомобиль. Больше не нужно искать поломки вручную.

Микросхемы ЭБУ подвержены достаточно сильному нагреву. Поэтому корпуса их имеют ребра. Последние выполняют функцию радиаторов, отводя лишнее тепло. Если взять и посмотреть на демонтированный блок, то по внешнему виду блок – это небольшая коробка размером 15 на 10 см, толщина ее составляет не более сантиметра.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
