Подключаем противотуманки на ВАЗ-2110 своими руками (+схема)

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

  • мультиметр (мультитестер);
  • контрольную лампочку;
  • комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
  • плоскогубцы;
  • кусачки;
  • гаечные ключи 8х10, 12х14;
  • лёгкий молоток;
  • изоленту;
  • упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

  • ПТФ — 2 шт.;
  • рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
  • клавишу с жёлтым индикатором-подсветкой;
  • реле;
  • провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
  • соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
  • колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
  • болты М8х45 — 4 шт.;
  • «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

  1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
  2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
  3. Снять плюсовую клемму с аккумулятора.
  4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
  5. Открутить отвёрткой саморез и извлечь блок.

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Предохранитель F20 обеспечивает защиту задних ПТФ, которые изначально встроены в задние фонари модельного ряда ВАЗ 2110 в виде ламп габаритных огней с двумя нитями. При неблагоприятных погодных условиях вторая нить включается специальной кнопкой, которая расположена на приборной панели.

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

  1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
  2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
  3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Реле противотуманных фар ВАЗ 2110: различия в заводской комплектации

Как и всякий современный автомобиль, ВАЗовская «десятка» постоянно совершенствовалась в процессе массового выпуска. Однако, все модификации касались изначально установленных узлов и агрегатов транспортного средства. Например, во внешне освещение автомобиля передние противотуманные фары не входили, но в электрической схеме устанавливалось и реле, и кнопка управления ПТФ.

Справочно: в задних блок-фарах лампа габаритных огней имела вторую нить накаливания, которая выполняла функцию противотуманных фонарей. Она приводилась в действие с помощью кнопки на передней панели и позволяла улучшить видимость автомобиля в условиях плохой видимости для других участников движения, едущих сзади.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

  • Это мельчайшие частицы влаги, которые находятся в воздухе ;
  • Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены ;
  • Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя .

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение! Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна. Это запрещено действующим ГОСТ 8769-75. А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней. Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

  1. Луч противотуманных фар по верхней кромке имеет четкую границу:
  2. Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

  1. Создавать достаточную для движения видимость дорожной обстановки;
  2. И освещать обочину справа от автомобиля по ходу движения.

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

  • По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
  • Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.

На упаковке производитель указывает мощность лампы в Ваттах. Этот показатель говорит о величине энергопотребления, а не о яркости светового потока.

  • Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
  • Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.

Рекомендуем видео по теме:

Подключение противотуманных фар

Левый выход на ПТФ находиться у радиатора под левой фарой головного освещения (может быть привязан пластиковым хомутом к кузову авто) Правый выход на ПТФ находиться у радиатора под правой фарой головного освещения (может быть привязан пластиковым хомутом к кузову авто)

Способы регулировки огней

Есть два вопроса, которые нужно учитывать при установке и регулировке противотуманных фар. Во-первых, свести к минимуму количество бликов, что возвращается в глаза водителю. Во-вторых, уменьшить блики в глазах встречного водителя.

Перед тем как настроить противотуманки, нужно:

  • поискать белый экран (может заменить яркая стена здания или ограждение);
  • найти по крайне мере 15 метров свободного пространства перед экраном на горизонтальной поверхности;
  • дождаться темноты и предпочтительно делать все настройки в неосвещённой области;
  • подготовить автомобиль;
  • изучить такое понятие, как схема регулировки;
  • запастись отвёрткой с крестообразным лезвием;
  • проверить фары на предмет отсутствия дефектов и способности нормально функционировать.

Требования законодательства

Во время покупки фар в магазине автозапчастей предлагается огромное множество противотуманных компонентов разного формата и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 держать себя в руках и устанавливать фары, подходящие под определенные законодательные требования:

  1. Нельзя установить только одну противотуманную фару, фиксация предусматривает монтаж комплекта, состоящего из 2-х деталей.
  2. Если измерить расстояние от бокового габарита, фара находится в шаге 400 мм, причем измерения проводятся по внешней стороне рассеивающего прибора.
  3. Шаг от дорожного полотна до нижней кромки до рассеивающего изделия не может составлять меньше 150 мм.
  4. Недопустим монтаж фар выше головного света.

Необходимые для монтажа инструменты и материалы

Чтобы установить ПТФ, необходимо заранее приобрести весь комплект материалов и инструментов:

  1. Набор противотуманных фар, заметьте, что ВАЗ-2110 торпедо отличается старой моделью, поэтому фары для евромоделей следует отложить в сторону.
  2. Лампу для контроля за процедурой.
  3. Мультиметр, позволяющий тестировать правильность проведения отдельных этапов работы.
  4. Двойные разъемы, среди специалистов их еще называют «мама и папа», 1 комплекта достаточно.
  5. 8 штук разъемов по типу «мамы».
  6. Изолента.
  7. Упаковочный материал для термоусадки.

Чтобы правильно установить противотуманки на ВАЗ-2110, необходимо исходить из электросхемы, ее можно взять в КГПТФ.

Установка и подключение ПТФ в ВАЗ 2110

подключить ПТФ на ВАЗ 2110проводка для ПТФ Для установки ПТФ потребуется

  1. Готовый комплект ПТФ (ГКПТФ) (если торпедо старого образца, то (ГКПТФ) надо покупать на 2110, если Евро-торпедо, тогда (ГКПТФ) на 2115 (разница в кнопках включения ПТФ))
  2. Контролька (контрольная лампа)
  3. Мультитестер (мультиметр)
  4. 1 комплект разъемов двойных «мам и пап»
  5. 8 шт. разъемов типа «мама»
  6. Изолента
  7. Упаковка термоусадки

Установка ПТФ

Открываем блок предохранителей (БП), откручиваем 1 саморез и разворачиваем сам (БП)зеленым отмечено, красные провода (которые у меня не шли с завода, пришлось добавлять).
2 провода, по длине около 15 см, с обоих концов разъемы типа «мама»Под цифрой 1 красный провод в красном штекере (БП), это взят постоянный «+» (проверьте контролькой), который тянем к реле на ножку №30 (смотреть на оборотной стороне реле)здесь он отмечена тоже цифрой 1.
Под цифрой 2 красный провод, это «+» от реле с ножки №87 обратно (БП) в белом штекере.здесь он отмечен цифрой 2
Здесь отмечены 2 предохранителя (они с завода уже стоят, по 10А) для наших ПТФ к которым и идет красный провод с «+» после реле включения ПТФ , т.е., получается по красному проводу «+» подходит к предохранителям и разделяется на 2 «+» на каждую противотуманную фару.
На этом фото отмечены 2 провода желтый и желто-черный, это 2 «+» выхода на ПТФары.
Для удобного монтажа я взял разъем с «2-ой мамой» и удлинил их проводами приблизительно на 30см, на конце каждого, тоже по «маме»
2 провода желтый и желто-черный втыкаем в белый штекер на (БП), как на фото под цифрой 1 и 2
А разъем с «2-ой мамой» выводим над (БП) и подключаем к разъему «2-ой папа» у него тоже 2 провода желтый и желто-черный , который находиться за кнопкой открывания багажника
На этом фото отмечено цифрой 3 черный провод это «-«, он подключен к реле на ножку под №86. «-» лучше взять, сверху над (БП), там с завода, на гайку под ключ на 10, уже прикручены другие черные провода.А под цифрой 4, провод управления включения ПТФ.
  • Способ 1. от габаритов напрямую без кнопки, т.е., при включении габаритов автоматически будут включаться ПТФ
  • Способ 2. от габаритов последовательно через кнопку, т.е., при включении габаритов податься «+» на кнопку включения ПТФ и только при нажатие этой кнопки включаться ПТФ
  • Способ 3. от зажигания через кнопку, т.е., при включения зажигания на кнопке включения ПТФ появиться «+» и только при нажатие этой кнопки включаться ПТФ

Установка ПТФ на ВАЗ десятого семейства:

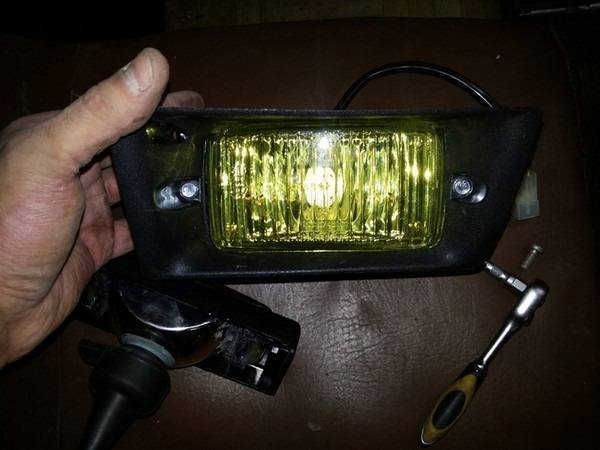

  1. Снимаем заглушку и вставляем ПТФ в бампер.
  2. Устанавливаем облицовку ПТФ.
  3. Крестообразной отверткой приворачиваем два самореза крепления облицовки.
  4. Подключаем колодку с проводами.

Подключение кнопки включения ПТФ

На фото показана цифра 1 Реле включение ПТФ, цифра 2, раньше стояло реле ЭСП(электро-стекло подъемников) от нее я и взял 2 провода, тоненький розовый на нем «+» при включении зажигания и тоненький черный «-» и при помощи удлинения вывел их на кнопку включения ПТФ. Схема подключения кнопки ПТФ есть в (ГКПТФ).

Инструкция по подключению ПТФ на ВАЗ 2110

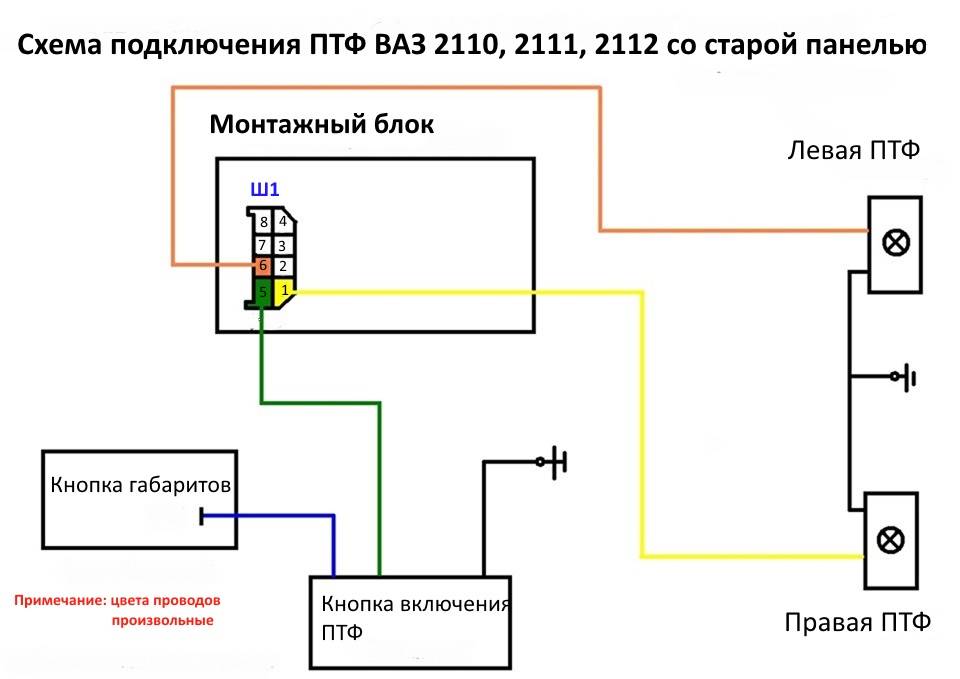

  1. Схема подключения ПТФ на ВАЗ 2110
  2. Схема подключения колодки реле и колодки разъема Ш1 и Ш2.
  3. Комплект ПТФ
  1. Берем колодку ПТФ и прокладываем розовый провод к черному ящику (ЧЯ). Вставляем его в колодку реле 85.
  2. Провода от реле вставляем в колодку Ш1. От клеммы 30 колодки реле в контакт 3 колодки Ш1.
  3. От клеммы 87 колодки реле в контакт 5 колодки Ш1.
  4. Оставшийся черный провод колодки реле 86 подключаем к черному проводу колодки Ш2 контакт 4 с помощью коннектора.
  1. Вставляем провода ПТФ: в контакт колодки 1 разъема Ш1 (к левой ПТФ — провод желтый короткий).
  2. В контакт колодки 6 разъема Ш1 (к правой ПТФ — провод желтый с черной полосой длинный).
  3. Вставляем колодку в разъем.
  4. Ставим колодку реле на заднюю стенку ЧЯ, собираем и ставим ЧЯ обратно.

Далее соединяем белый провод колодки ПТФ с белым проводом переключателя наружного освещения с помощью коннектора. Черный провод с черным. Ставим на место комбинацию приборов, козырек комбинации и кнопки.

  1. Заводим провода с кнопкой ПТФ на место.
  2. Оставшиеся 2 провода (черный контакт 7 колодки ПТФ и розовый контакт 9 колодки ПТФ) — идут на индикатор включения ПТФ. Вставляем провода в колодку. Колодку подсоединяем к индикатору включения ПТФ.
  3. Проверяем подсветку кнопки
  4. Индикатор включения ПТФ

Теперь, когда разобрались с проводами ПТФ, нужно выбрать противотуманки, установить hella или ПТФ Приоры ?

Установить и подключить ПТФ в ВАЗ 2110 сможет..

Источник фото:

Покупка необходимого

Можно, в принципе, купить уже готовый набор вместе с проводами, но многие считают, что в случае покупки всего отдельно возрастает количество вариантов установки, да и обойдется все это дешевле. Итак, приобретаем:

  • Комплект фар (2 штуки);
  • Пластиковые колодки;
  • Рамки фар;
  • Клавишу и желтый индикатор к ней;
  • Реле;
  • Провода. Лучше купленные в магазине электрооборудования, чтобы были две медные жилы с двойной изоляцией (подойдет ШВВП-2). Нормальным будет и сечение 0,5 мм, но при желании поставить лампы большей мощности, берите 0,75 мм.;
  • Клемму для установки на «массу»;
  • Широкие, а также узкие клеммы, называемые мама/папа. При их приобретении желательно не брать их в комплекте с проводами. Установка будет удобнее, если эти клеммы обжимать пассатижами уже на соединениях установленных проводов.

Комплект для подключения противотуманных фар на ВАЗ 2110

Примечание: если на вашем ВАЗе торпедо старого образца, то лучше купить комплект ПТФ 2110, а для нового, так называемого ЕВРО удобнее подключить ПТФ 2115.

Можно, конечно, и варьировать, но речь идет именно об удобстве расположения кнопок. Относительно мощности ламп, то достаточно 55 W, больше не нужно. Учтите также, что очень дешевые противотуманки долго вам не прослужат.

Подключение ПТФ следует начинать с определения места их установки. Если это по-другому не предусмотрено заводом-изготовителем, то поставить их нужно под бампером.

Установка противотуманных фар возможна точно по прилагаемой к ним схеме, но можно и внести некоторые изменения, не забывая, что нужна еще и точная их регулировка для оптимальной работы.

Работать удобнее по такой схеме:

  1. Прокладка проводов к ПТФ. Производится слева под капотом по крылу, примерно так, как и установка основной проводки;
  2. Подключение питания на кнопку на панели приборов. По заводской схеме установка питания производится с предохранителя на габаритах справа. Но можно взять его с кнопки для включения освещения или с вывода от замка зажигания к включению основных фар. В этом случае противотуманные фары будут гореть только тогда, когда включено зажигание. Можно, хоть и не очень желательно, взять питание с вывода на габариты. Но тогда можно, например, забыть отключить противотуманки и посадить аккумулятор;
  3. Соединение штекера с фарами.

https://youtube.com/watch?v=BPDgyN6ntc4

Собственно, при правильном подключении свет на противотуманках уже должен быть. Но если вы их включаете, а они не загораются, значит, установка где-то дала сбой, и нужно произвести проверку по «сегментам» цепи. Поможет щелчок реле: если он есть, значит электромагнитная катушка его включает. Но может быть, что нужно заменить само реле.

И последний штрих – регулировка света противотуманок. Если они освещают дорогу и обочину, смотрят немного вниз, чтобы не ослеплять встречных водителей, значит – все правильно, и можно отправляться в путь, даже если садится туман.

Вариант №2

Для установки противотуманных фар (ПТФ) вам понадобится приобрести их готовый комплект. Причем, если торпедо вашей машины соответствует старому образцу — подойдет комплект для ВАЗ 2110, а если новому («евро-торпедо») — надо брать комплект для модели 2115. Разница между этим двумя вариантами заключается в кнопках включения. Кроме того, перед работой обзаведитесь контрольной лампой, мультитестером, комплектом разъемов так называемых «двойных пап и мам», а также восемью штуками разъемов «мам», изолентой и упаковкой термоусадки. Все электрические схемы вы сможете обнаружить в приобретенном комплекте ПТФ.

Фото 1. После открытия блока предохранителей (БП) нужно открутить саморез №1 и развернуть сам блок. Зеленым цветом отмечены красные провода, которые изначально отсутствовали, поэтому пришлось их добавить.

Фото 2. Берем два провода по 15 см длиной каждый и монтируем на них разъем «мама» с двух сторон. Цифрой 1 на фото обозначен красный провод, расположенный в штекере такого же цвета. Он представляет собой постоянный «плюс», что можно проверить контрольной лампой. Тянем его к ножке № 30, которая находится на обратной стороне реле.

Фото 2. Берем два провода по 15 см длиной каждый и монтируем на них разъем «мама» с двух сторон. Цифрой 1 на фото обозначен красный провод, расположенный в штекере такого же цвета. Он представляет собой постоянный «плюс», что можно проверить контрольной лампой. Тянем его к ножке № 30, которая находится на обратной стороне реле.

Фото 3. Красный провод, обозначенный цифрой 2 — это «плюс» от ножки №87, находящийся в белом штекере реле.

Фото 4. На этом изображении мы можем видеть два предохранителя по 10 ампер каждый, установленные заводом-изготовителем специально для противотуманных фар. К каждому предохранителю нужно подвести красный провод, несущий в себе положительный контакт, после чего он разделится на два «плюса» — по одному для левой и правой фары.

Фото 5. Здесь отмечены желто-черный и желтый провода, которые представляют собой «плюсы» выходов на ПТФ.

Фото 6. Чтобы сделать монтаж более удобным, рекомендуется взять разъем со второй «мамой» и удлинить каждый провод на 30 сантиметров, прикрепив к их концам по еще одной «маме».

Фото 7. Желто-черный и желтый провода нужно воткнуть в штекер белого цвета, который расположен на БП.

Фото 8. Разъем со второй «мамой» выводится над блоком предохранителей и подключается к разъему второго «папы». Последний, кстати, тоже имеет 2 провода: желто-черный и желтый.

Фото 9. Здесь под цифрой 3 мы видим черный провод, который представляет собой отрицательный контакт, подключенный к ножке №86, расположенной на реле. Этот «минус» лучше привести с верхней части БП, так как там заводом-изготовителем уже прикручены провода черного цвета на гайке, которая подходит под ключ №10. Цифрой 4 обозначен провод, который отвечает за регулировку включением ПТФ.

Его можно привести одним из трех способов:

  1. Напрямую от габаритов без дополнительной кнопки. Это значит, что включение габаритов будет вызывать включение ПТФ.
  2. Последовательно от габаритов с применением дополнительной кнопки. В этом случае включение габаритов вызовет подачу «плюса» на эту кнопку, а включение ПТФ произойдет после нажатия на нее.
  3. Третий способ аналогичен второму, только провод приводится не от габаритов, а от зажигания. Рекомендуем использовать именно этот вариант.

Для установки самого изделия потребуется снять заглушки, чтобы вставить фары в бампер. Затем можно будет установить облицовку, закрепив ее двумя саморезами с помощью крестообразной отвертки. После этого подключается колодка с проводами. Если ПТФ содержит в себе ксенон, то нельзя будет обойтись без корректора фар, который необходим для регуляции светового потока.

Фото 10. Здесь цифрой 1 обозначено реле включения ПТФ, а цифрой 2 — место, на котором раньше находилось реле электрических стеклоподъемников. От него можно взять два провода, удлинить их и вывести на кнопку включения фар. На одном из них (розовом тонком) после включения зажигания появится положительный контакт, а черный тонкий провод представляет собой «минус».

Чтобы правильно подключить ПТФ, нужно знать, что левый выход находится возле радиатора, ниже левой фары головного освещения, и может быть привязан хомутом к кузову машины. Аналогично, ниже правой фары головного освещения находится правый выход (это показано на двух приложенных фотографиях).

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Требования законодательства

Во время покупки фар в магазине автозапчастей предлагается огромное множество противотуманных компонентов разного формата и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 держать себя в руках и устанавливать фары, подходящие под определенные законодательные требования:

  1. Нельзя установить только одну противотуманную фару, фиксация предусматривает монтаж комплекта, состоящего из 2-х деталей.
  2. Если измерить расстояние от бокового габарита, фара находится в шаге 400 мм, причем измерения проводятся по внешней стороне рассеивающего прибора.
  3. Шаг от дорожного полотна до нижней кромки до рассеивающего изделия не может составлять меньше 150 мм.
  4. Недопустим монтаж фар выше головного света.

Необходимые для монтажа инструменты и материалы

Чтобы установить ПТФ, необходимо заранее приобрести весь комплект материалов и инструментов:

  1. Набор противотуманных фар, заметьте, что ВАЗ-2110 торпедо отличается старой моделью, поэтому фары для евромоделей следует отложить в сторону.
  2. Лампу для контроля за процедурой.
  3. Мультиметр, позволяющий тестировать правильность проведения отдельных этапов работы.
  4. Двойные разъемы, среди специалистов их еще называют «мама и папа», 1 комплекта достаточно.
  5. 8 штук разъемов по типу «мамы».
  6. Изолента.
  7. Упаковочный материал для термоусадки.

Чтобы правильно установить противотуманки на ВАЗ-2110, необходимо исходить из электросхемы, ее можно взять в КГПТФ.

Как подключить противотуманки на ВАЗ 2110: , фото

Как подключить, проверить и отрегулировать противотуманки на ВАЗ 2110

Установка противотуманных фар – это не просто шаг к улучшению внешнего вида ВАЗ 2110, но еще и забота о собственном удобстве и безопасности. Именно поэтому следует знать, как на ВАЗ 2110 подключаются противотуманки и обеспечить лучшие условия для езды в непогоду.

Зачем это нужно?

Современные противотуманные фары дают значительно более «проникающий» свет сквозь туман и пелену дождя и лучше освещают дорожное полотно. Во-первых, ПТФ дают более плоский световой поток, стелющийся над землей, и распространяющийся больше в ширину, чем в высоту.

Это сделано не зря. Дело в том, что из-за несоответствия в температуре воздуха и земли (земля теплее) туман редко доходит до самой дороги, а значит, с такими фарами на ВАЗ 2110 вы будете видеть дорогу, по которой едите, хотя бы на десяток метров вперед дальше ближнего света фар.

Во-вторых, за счет ширины луча противотуманок вы будете видеть обочину и разметку. Это не позволит вам «слететь» с дороги, что в тумане не редкость.

В-третьих, вы не будете слепить встречные машины, а сами будете видимы другим участникам движения, если, конечно регулировка будет выполнена правильно. Значит – возрастает вероятность, что в ваш ВАЗ 2110 не врежется другой автомобиль.

Значение цвета

Кто-то по старинке считает, что лучше, когда стекла противотуманок имеют желтый цвет. Но это не отвечает действительности. Большинство ведущих производителей сегодня выпускают прозрачные белые противотуманки, и они не только не уступают желтым, но зачастую их превосходят.

На ВАЗ 2110 можно ставить рифленые или прозрачные стекла. Последние почему-то более модные, хоть и менее полезны, поскольку светят пятнами, а рифленые дают более направленный луч, который реально повышает видимость в непогоду.

Покупка необходимого

Можно, в принципе, купить уже готовый набор вместе с проводами, но многие считают, что в случае покупки всего отдельно возрастает количество вариантов установки, да и обойдется все это дешевле. Итак, приобретаем:

  • Комплект фар (2 штуки);
  • Пластиковые колодки;
  • Рамки фар;
  • Клавишу и желтый индикатор к ней;
  • Реле;
  • Провода. Лучше купленные в магазине электрооборудования, чтобы были две медные жилы с двойной изоляцией (подойдет ШВВП-2). Нормальным будет и сечение 0,5 мм, но при желании поставить лампы большей мощности, берите 0,75 мм.;
  • Клемму для установки на «массу»;
  • Широкие, а также узкие клеммы, называемые мама/папа. При их приобретении желательно не брать их в комплекте с проводами. Установка будет удобнее, если эти клеммы обжимать пассатижами уже на соединениях установленных проводов.

Примечание: если на вашем ВАЗе торпедо старого образца, то лучше купить комплект ПТФ 2110, а для нового, так называемого ЕВРО удобнее подключить ПТФ 2115.

Можно, конечно, и варьировать, но речь идет именно об удобстве расположения кнопок. Относительно мощности ламп, то достаточно 55 W, больше не нужно. Учтите также, что очень дешевые противотуманки долго вам не прослужат.

Монтаж

Подключение ПТФ следует начинать с определения места их установки. Если это по-другому не предусмотрено заводом-изготовителем, то поставить их нужно под бампером.

Установка противотуманных фар возможна точно по прилагаемой к ним схеме, но можно и внести некоторые изменения, не забывая, что нужна еще и точная их регулировка для оптимальной работы.

Работать удобнее по такой схеме:

  1. Прокладка проводов к ПТФ. Производится слева под капотом по крылу, примерно так, как и установка основной проводки;
  2. Подключение питания на кнопку на панели приборов. По заводской схеме установка питания производится с предохранителя на габаритах справа. Но можно взять его с кнопки для включения освещения или с вывода от замка зажигания к включению основных фар. В этом случае противотуманные фары будут гореть только тогда, когда включено зажигание. Можно, хоть и не очень желательно, взять питание с вывода на габариты. Но тогда можно, например, забыть отключить противотуманки и посадить аккумулятор;
  3. Соединение штекера с фарами.

Собственно, при правильном подключении свет на противотуманках уже должен быть. Но если вы их включаете, а они не загораются, значит, установка где-то дала сбой, и нужно произвести проверку по «сегментам» цепи. Поможет щелчок реле: если он есть, значит электромагнитная катушка его включает. Но может быть, что нужно заменить само реле.

И последний штрих – регулировка света противотуманок. Если они освещают дорогу и обочину, смотрят немного вниз, чтобы не ослеплять встречных водителей, значит – все правильно, и можно отправляться в путь, даже если садится туман.

http://vazweb.ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
