Подключаем бортовой компьютер на ВАЗ-2110 своими руками

Истории наших читателей

Цифровые ошибки бортового компьютера легко расшифровываются. Для полного запуска БК остается только подсоединить К-линию.
Кстати, сейчас появилась в продаже аналогичная модель, но с цветным дисплеем.
Наилучшим решением будет монтаж в центральную часть консоли, если позволяет место.
В установке бортового компьютера в принципе нет никакой мороки с проводами и гайками если, конечно, до вас в машине никто не постарался и ничего не изменил. После ее снятия нужно найти связку проводов с 9-и контактным разъемом, она имеется на всех машинах модели ВАЗ.
Показания должны обнулиться.
Проверьте провод, по схеме, описанной выше. Приступаем к снятию бортового компьютера: Для начала необходимо достать магнитолу, но прежде отсоединив клемму на минус с аккумулятора.
Из салона провод с датчиком можно вывести через отверстие в моторном щите под тросик спидометра, рядом с ним. Предварительный этап установки бортового компьютера на автомобиль заключается в подборе соответствующего инструментария, который понадобится в процессе установки: классический набор автомобильных отвёрток; непосредственно сам бортовой компьютер автомобиля; стандартный провод около 1 метра.
БК10 на ваз2110

Выбор нештатного бортового компьютера на ВАЗ-2112

Наш редакционный 2112 с БК Gamma GF 212. Мы им полностью довольны

Его стоимость около 2500 рублей

. Установка простая, необходимо просто подключиться к K-линии в диагностическом разъёме и подвести провода питания.

Есть такие полезные функции как продувка свечей и прочее. Мы от себя можем только порекомендовать его среди большого множества представленных на рынке моделей.

На что он способен? Какие функции в нем есть? Какими возможностями обладает? Может ли диагностировать систему автомобиля? Может ли показывать температуру наружного воздуха и т.д.?

Вы купили ВАЗ 2110 со штатным бортовым компьютером и у вас наверняка возникли упомянутые вопросы. Ответы на них можно найти в книжке по эксплуатации автомобиля. Но…

1. Либо в сервисе работают разгильдяи, которые не выдали эту книжку.

2. Либо вы купили машину с рук, а прежний владелец эту книжку потерял.

Поэтому мы и решили написать для вас эту статью.

Штатный бортовой компьютер ВАЗ 2110 – инструкция, установка

Практически все современные авто оснащаются бортовым устройством. Этот прибор наделяет машину множеством полезных функций. С его помощью можно узнать суточный пробег автомобиля, мгновенный расход топлива, температуру воздуха, запас топлива в баке. Среди прочих функций – дополнительные параметры работы – расход воздуха, положение коленвала и заслонки и др. данные.

Однако самой полезной функцией бортового или маршрутного компьютера является предоставление информации об ошибках. Прибор может узнать номер ошибки, возникающей во время работы двигателя и вывести ее на экран без дополнительной диагностики. Это позволяет устранить неисправности, избежав платной диагностики или непредвиденного ремонта.

Некоторые модели машин, выпущенные с завода, не обладают этим полезным прибором, что затрудняет обслуживание автомобиля. Поэтому владельцы стремятся осуществить собственный тюнинг ваз. Поставить бортовой компьютер на ваз 2110 своими руками не составит особых проблем. При правильном подсоединении время работы не займет больше часа. Статья покажет, как установить и настроить устройство на ваз 2110-2111, а также поведает про модели и цены бортовых компьютеров.

Бортовые устройства подразделяются на несколько видов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства, в зависимости от типа системы питания для автомобиля. Дополнительно устройства подразделяются на стационарные, устанавливаемые только в специально отведенные места или универсальные, произвольного размера, которые можно поставить в любом удобном месте.

Помимо прочего, существуют устройства, которые подойдут только для одной модели. К примеру, ВАЗ 20199, а на ваз 2110 он не работает. Это может стать причиной, почему прибор неправильно показывает данные. Об этом стоит помнить при покупке и приобрести бортовой компьютер, который можно устанавливать именно на эти модели.

Наиболее распространенными и удобными устройствами для ваз 2110 являются простые приборы Штат 110-Х5, цена которых начинается с 2-3 тысяч рублей. Бортовик совместим со старой панелью и обладает рядом простых функций, как информация о расходе топлива, температура ОЖ в бачке, ориентировочный запас хода и пробег до предстоящего ТО вкупе с расшифровкой ошибок двигателя.

Лучше всего отдать предпочтение более дорогим приборам типа Омега 168, Орион или Мутльтроникс. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию авто. И вас не испугает то, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые идут вместе с приборной панелью, упрощающей установку, достигает 10-12-ти тысяч рублей.

Инструкция по применению

После покупки БК, его необходимо правильно установить и настроить. Штатный бортовой компьютер (БК), идущий в комплектации ВАЗ 2110 (в версии «люкс») нуждается только в калибровке.

Подключение

С установкой «трип компьютера» справится даже начинающий водитель, без каких-либо навыков электрики. На всю операцию уйдет меньше 30 минут. Чтобы правильно подключить БК, рекомендуется внимательно ознакомиться со схемой.

Пошаговое руководство по установке:

• Выключить аккумуляторную батарею.
• Снять заглушку с центральной торпеды.
• Найти колодку с 9 контактами (справа от руля под стартером).
• Вставить провода датчиков температуры и влажности в ячейку №10-11 (сам сенсор вынести из салона и закрепить в корпусе заднего зеркала).
• Подсоединить БК в гнездо колодки.

Дополнительно понадобится провести линию обмена данными канала диагностики (K-line). Для этого надо подготовить кабель длинной 1 м. Его 1 конец вставить в ячейку №2, а другой — в диагностическую колодку гнездо «М». Чтобы избежать повреждения провода, при прокладке следует обходить места близкого контакт с подвижными элементами (например, педали газа).

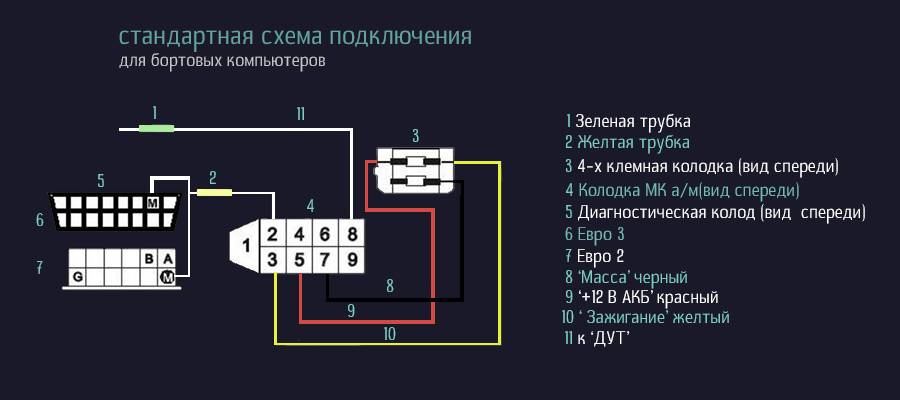

Схема подключения бортового компьютера

Эксплуатация

Бортовой компьютер ВАЗ 2110 Trip Computer бывают карбюраторными и инжекторными (в зависимости от двигателя автомобиля). Первый вариант — самые простые устройства с минимальными диагностических параметров. Связано это с тем, что у карбюраторных БК механическое управление — основное, а электронное — второстепенно.

Инжекторные БК могут измерять больше показателей и выполнять полезные функции. Например, при падении температуры зимой ниже -30 градусов, они могут включить подогрев свечей накаливания. В результате водитель не будет испытывать сложности с запуском машины в сильный мороз.

Кроме того, маршрутные компьютеры у инжекторных автомобилей имеют функцию принудительного охлаждения двигателя при его перегреве. Это позволяет избежать капитального ремонта из-за прогара клапанов мотора.

Важно учитывать, что большинство штатных БК имеют ограниченные функции по диагностике внутренних систем из-за слабого взаимодействия с ЭБУ. Исправить эти проблемы можно перепрошивкой программы computer trip.

Корректировка функций

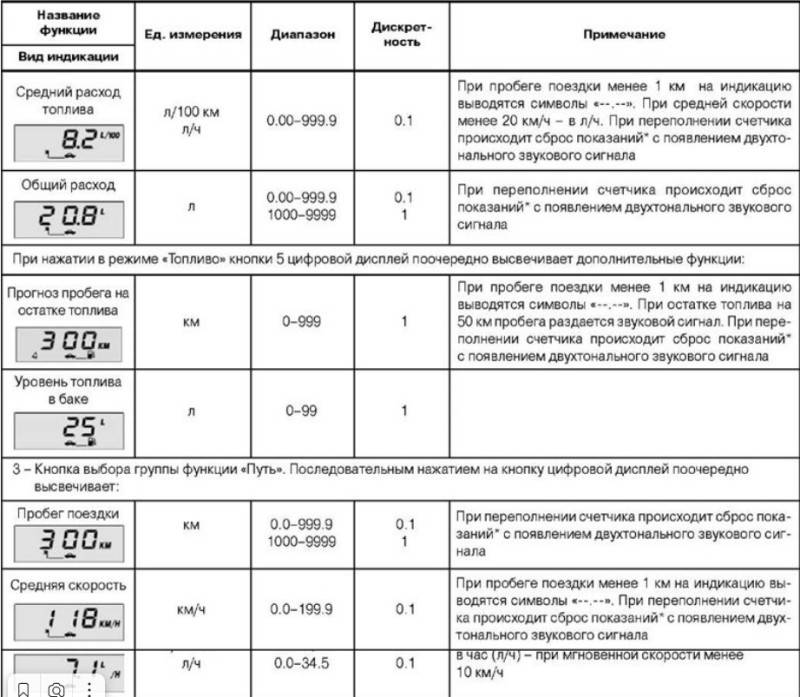

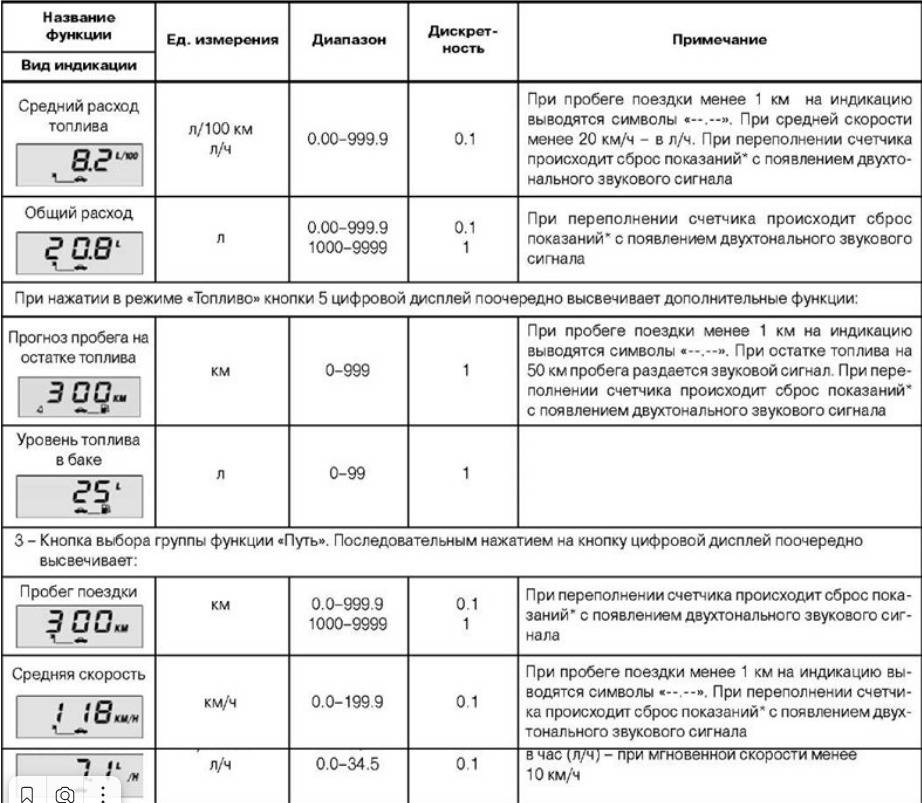

После подключения маршрутного компьютера необходимо откалибровать его основные параметры. Левые кнопки (1-3) — выбор режима БК. Последовательное их нажатие открывает подгруппы. Правые клавиши «+», «-», «R» (4-6) применяются для настройки и сброса счетчика.

Чтобы на экране корректно отображался расход бензина или дизеля, необходимо:

• Слить все из бака.
• Включить «топливный» режим.
• Сбросить счетчик (клавиша «R»).
• Нажать на нижнюю левую кнопку (символ «авто»), пока не появится на дисплее цифра «3».
• Залить горючее объемом три литра.
• Снова удерживать клавишу «авто», пока бак не заполнится.

БК автоматически завершит процедуру тарирования и уйдет в состояние «ожидание».

Алгоритм для настройки уведомлений превышения скорости:

• Активировать соответствующий режим через кнопку «3».
• Зажать R на 2 секунды.
• Выставить порог с помощью клавиш 5-6.
• Выйти из меню.

Для корректировки времени/даты/сигнала надо:

• Нажать верхнюю левую кнопку «1» (значок «циферблат»).
• Включить режим «текущее время»/ «календарь» или «будильник».
• Установить минуты, часы (или дни) через «+» и «-».
• Сохранить значение кнопкой R.

Чтобы отрегулировать яркость дисплея при включенных габаритах, требуется:

• Выбрать режим, при котором отобразятся все пиктограммы и яркость экрана в процентах (например, функция «время в пути с остановками»).
• Клавишами 5-6 выбрать оптимальный уровень подсветки.
• Сохранить значение кнопкой 4 («R»).

При удерживании «+» и «-» цифры меняются гораздо быстрее. Следует учитывать, что при отключении электропитания (снята батарейка или устройство отсоединено от сети), установленные параметры хранятся в памяти не более 30 дней.

Схема кнопок бортового компьютера

Инструкция по бортовому компьютеру часть 1

Инструкция по бортовому компьютеру часть 2

Установка бортового компьютера на ВАЗ 2110 с детальной инструкцией

К каждому штатному бортовому компьютеру на ВАЗ 2110 прилагается инструкция. в соответствии с которой можно демонтировать старый БК и поставить на его место новый. Потому первым делом вооружитесь этим руководством.

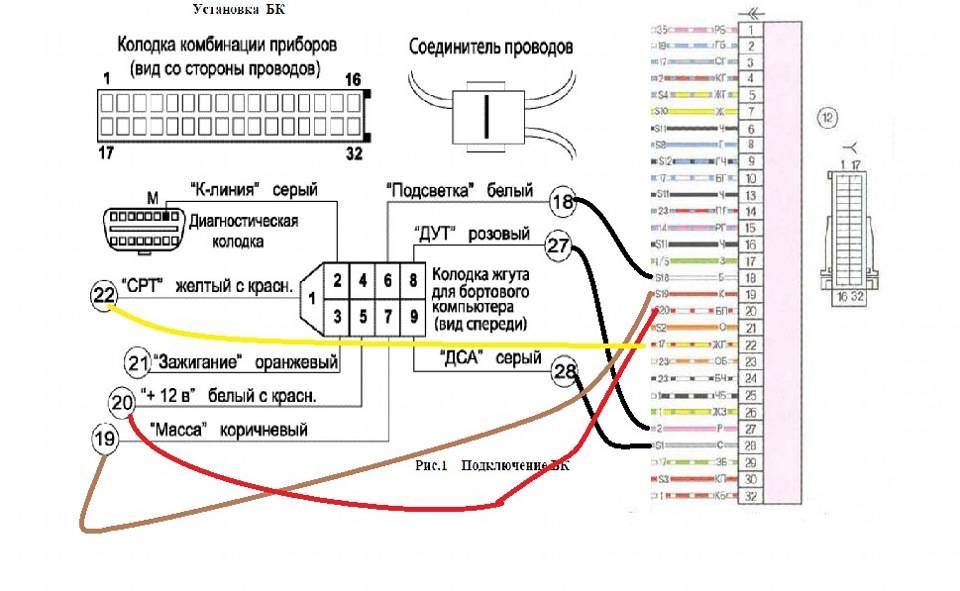

Разобраться самому в том, как подключить бортовой компьютер на автомобиле отечественного производства ВАЗ 2110 не сложно. Необходимо действовать последовательно, соблюдать этапность.

• Сначала снимается клемма, которая идет от аккумулятора.
• Отыщите колодку включения сигнализации и достаньте ее. Как раз к ней подключается бортовой компьютер.
• Из седьмого контакта следует извлечь провод оранжевого цвета.
• На его месте крепится красно-белая проводка, которая вытягивается из жгута бортового компьютера.
• Отключите оранжевый проводок, установите его в разъем, из которого вы ранее извлекли провод.
• От десятого контакта отключат красный провод, имеющий черные полоски. Сюда крепят красный провод от жгута БК. На место красного подключают красно-черный. По сути, вы меняете провода местами.
• От пятого контакта отключите проводок черного цвета. К нему подключают провод аналогичного черного окраса из жгута бортового компьютера. Это очень важный момент, не упустите го.
• Сюда подключается черный провод от колодки.
• Теперь очередь за восьмым контактом. С него снимается белый провод, подключается на его место белый проводок из жгута. То есть вновь происходит смена местами.
• Убедитесь, что между проводами имеется контакт.
• Проверьте качество фиксации каждого отключенного и подключенного проводка. На участках их скручивания используйте изолирующую ленту.
• Через внутренний участок консоли жгут протягивается к месту последующей установки бортового компьютера.
• Далее следует аккуратно, то прочно подключить его к датчику, который отвечает за регулировку уровня топлива в автомобиле.
• Снимите щит приборов, чтобы открыть себе доступ к серой колодке.
• Отключите блок с предохранителями. Он располагается слева относительно водителя.
• Из колодки серого цвета извлеките провод розового окраса, который передает сигнал к датчику уровня топлива. К нему подключается розовый проводок из жгута вашего бортового компьютера.
• Установите бортовик на его законное место.
• Подключите обратно клемму аккумулятора, чтобы включить зажигание. Заведите двигатель и проверьте, все ли работает на установленном бортовом компьютере.

Следуя достаточно простой инструкции, вы без проблем должны подключить к автомобилю ВАЗ 2110 БК. Внимательно изучите каждый пункт, подумайте, действительно ли вы сможете все сделать своими руками.

Как мы уже отмечали, примерная стоимость нового бортового компьютера, предназначенного для установки на автомобиль ВАЗ 2110, составляет 2 тысячи рублей. Потребности в покупке дополнительных инструментов, материалов для самостоятельного монтажа нет, то есть весь процесс будет стоить вам 2 тысячи.

Обратившись на станцию технического обслуживание, за подключение бортового компьютера у вас попросят еще около 2 тысяч рублей. Это в лучшем случае.

Учитывая относительную простоту работы, доверять ее автослесарям нет необходимости. Последовательно выполняя каждый этап и придерживаясь инструкции, вы сумеете своими руками оснастить свой ВАЗ 2110 бортовым компьютером.

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Партизанская, 56а, ТЦ «Каскад», офис 206.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

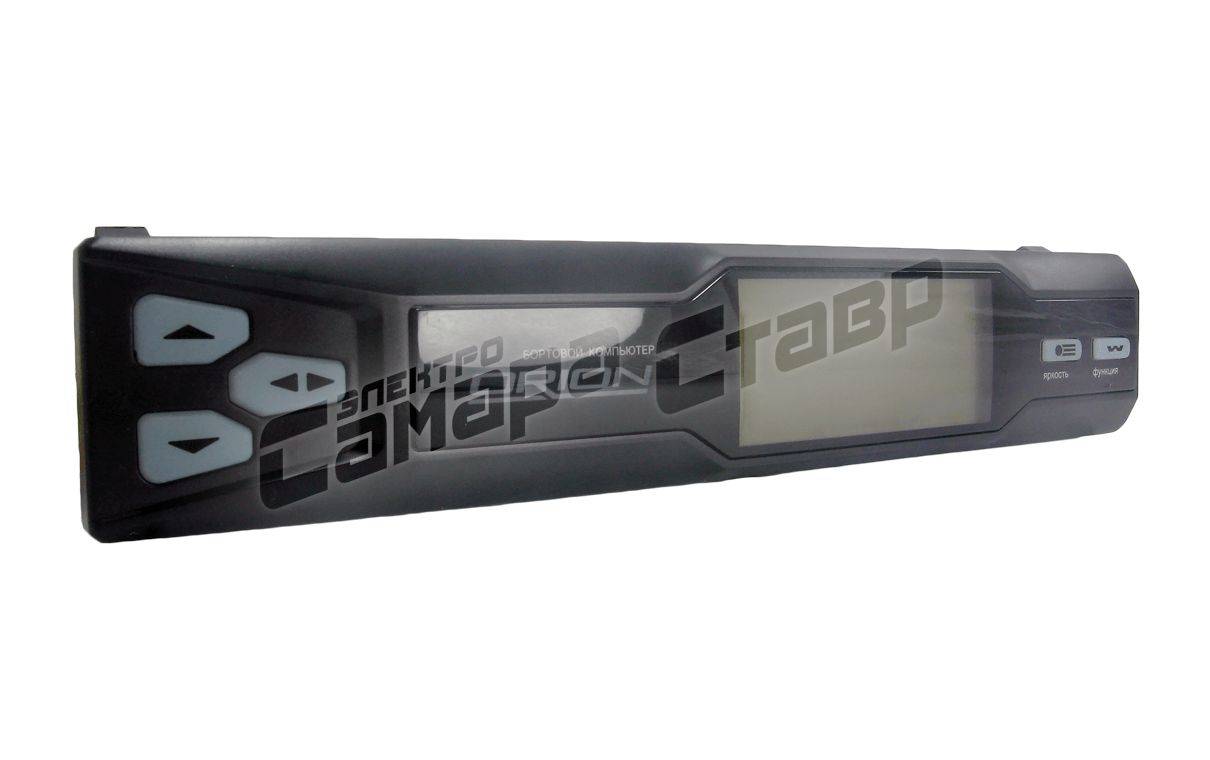

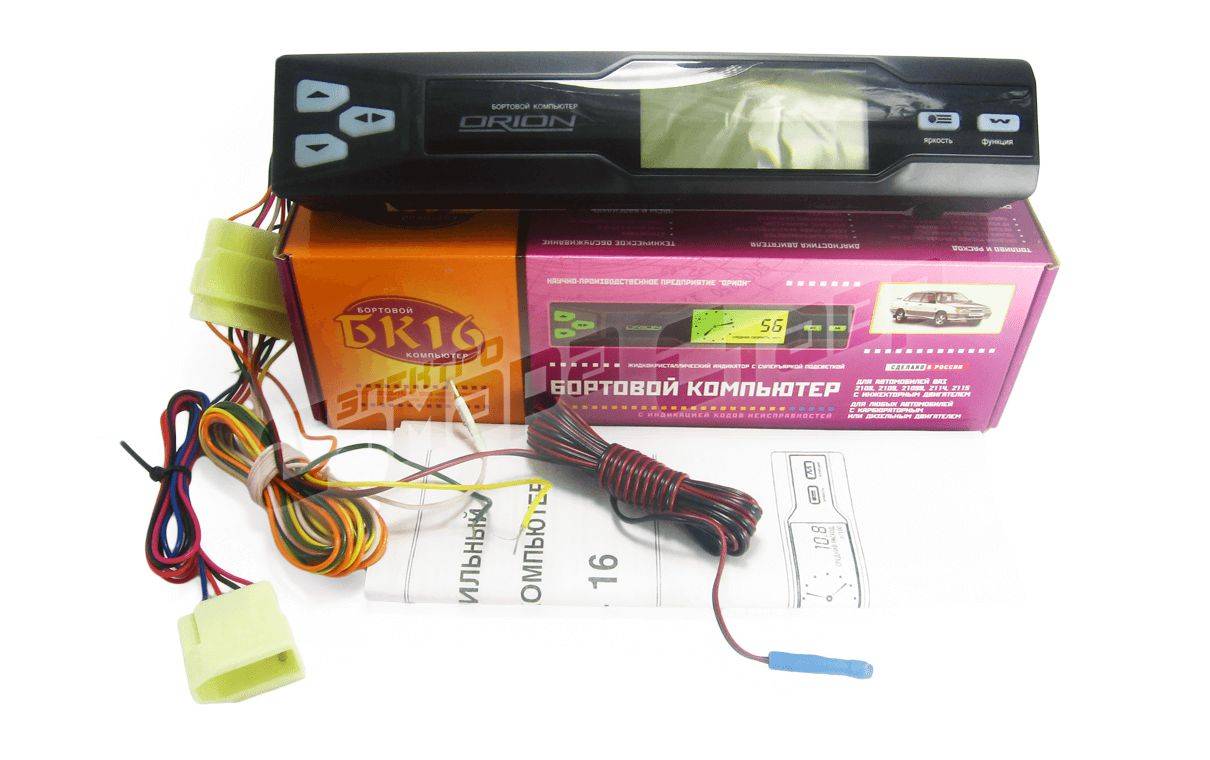

Маршрутный бортовой компьютер Орион БК-16 предназначен для установки на автомобили с карбюраторным двигателем.

Правильная эксплуатация

При правильном подходе, установленный БК не доставит проблем. Однако если он показывать недостоверную информацию, то стоит снять бортовой компьютер и проверить его на исправность. Как снять прибор – понятно. Ведь у него отключаемый разъем, соответственно демонтировать его нужно в обратном порядке. Главное помнить, что это хрупкая вещь и ее можно разбить.

После демонтажа следует проверить целостность пайки и проводов, устранить разрывы. После, поставить устройство туда, где оно стояло до этого и вновь пользоваться исправным прибором.

https://youtube.com/watch?v=26xN2GdUi7A

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную. Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Самостоятельная установка БК

После приобретения подходящего устройства, нужно подключить приобретенное оборудование. Для функционирования БК, понадобится:

• Источник постоянного напряжения +12В (как правило, эту функцию выполняет автомобильный аккумулятор).
• Электропитание, поступающее на БК, в момент поворота ключа в замке зажигания. Благодаря этому, БК будет включаться одновременно с запуском мотора транспортного средства.
• Напряжение при включении габаритных огней. Благодаря ему, БК автоматически настроит яркость экрана, и снизит ее при включении габаритов. Это же, позволит уменьшить расход запаса аккумулятора.
• Масса.
• Сигнал от датчика уровня топлива. Многие современные БК, не могут обойтись без него. Это связано с тем, что компьютеру нужны показатели датчика для автоматического расчета уровня расхода горючего.
• Диагностические линии (K-line). Канал отвечает за предоставление информации обо всех системах авто.

На некоторых старых моделях, диагностическая колодка с наличием сигналов, не устанавливается. Для того чтобы получить напряжение +12 Вольт, потребуется подать питание на БК с замка зажигания, а габаритные огни подключить к прикуривателю. Массу можно взять с корпуса, либо с прикуривателя.

Для подключения БК к топливному датчику, нужно внимательно изучить электрическую схему транспортного средства. Благодаря этому, можно отыскать нужный кабель для подключения. После, остается определиться с местом соединения, и подсоединить туда провод от БК. K-line, обыкновенно, располагается на диагностической колодке. Разъемы «Евро 2», оснащаются им в гнезде «М», а в «Евро 3», в гнезде «7».

Как правило, в стандартную комплектацию БК, включен датчик температуры. Его необходимо установить снаружи транспортного средства. Наиболее частым местом закрепления устройства, является левая часть бампера. Таким образом, на устройство не будет оказываться никакого лишнего теплового воздействия. Ну а провод от датчика, проводят в отверстия между моторным отсеком транспортного средства и салоном.

Что касается времени установки бортового компьютера на автомобиль, то оно занимает не больше 1–2 часов, но при этом, позволяет существенно сэкономить денежные средства (так, средняя стоимость установки бортового компьютера, равна 50 долларам США).

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов. Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения ус­тановки времени (календаря). Установка будильника Нажать кнопку 4 в режиме «Будиль­ник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения ус­тановки будильника. В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

Нажать кнопку 4 в режиме «Будиль­ник». Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения; — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Нюансы выбора борткомпьютера

При выборе БК, учитывают ряд факторов:

Марка блока управления.

В зависимости от модели БУ, нужно выбирать и соответствующий бортовой компьютер (БК, совмещает работу с БУ).

Тип силового агрегата.

В зависимости от того, какой двигатель установлен на автомобиле, зависит и выбор БК. Так, карбюраторные моторы, практически не имеют подходящих БК, для дизельного движка, уже можно найти некоторые БК, а для инжекторных версий моторов, предоставлен самый обширный выбор бортовых компьютеров. Стоит отметить, что производители авто с инжекторным двигателем, подготавливают место для установки и подключения БК, правда, само устройство в комплект не входит.

Область применения бортового компьютера.

Еще перед покупкой, надо определиться, в каких целях будет использоваться устройство. Если аппарат будет показывать температуру «за бортом», расход топлива и показатели экономии, и пробег, то можно приобрести дешевую модель. Если же, потребуется серьезная диагностическая электронная единица, то тут уже придется потратиться на приобретение более дорогой модели.

Рабочая температура БК.

При покупке, важно помнить о том, что бортовой компьютер будет вынужден функционировать как в мороз, так и в жару. Поэтому, важно выбрать устройство, устойчивое к длительному воздействию чрезмерно высоких и низких температур

Установка будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Кнопками 5, 6 установить нужное значение часов.
• Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут.
• Нажать кнопку 4 для завершения ус­тановки будильника.
• В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно:

• — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения;
• — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Основные отличия БК инжектора от карбюратора

Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:

• времени суток или настроить будильник;
• текущем и среднем расходе топлива, а также запасе хода;
• средней скорости и режиме езды;
• температуре двигателя или забортного воздуха;
• диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.

КАК ПОДКЛЮЧИТЬ БОРТОВОЙ КОМПЬЮТЕР НА ВАЗ 2114

Прежде чем приступать к монтажу необходимо решить, для каких функций необходим бортовой компьютер ваз 2114

Прежде чем определиться с выбором электронной системы нужно обратить внимание на характеристики машины. Конечно же, не целесообразно покупать очень сложную систему для обычной машины, либо слишком дорогую на автомобиль бюджетного класса

Достаточно приобрести систему, включающую в себя монитор, необходимый комплект проводов и соответственно процессор.

Затем определите место для монтажа монитора электронной системы. Наилучшим решением будет монтаж в центральную часть консоли, если позволяет место. В случае отсутствия свободного места, монитор можно закрепить на торпеде, соответственно необходим выносной корпус.

Следующим этапом будет размещение самого процессора. Не стоит забывать, что ко всем вентилируемым отверстиям процессора необходимо обеспечить свободный доступ, корпус обязательно крепиться в определенном месте. Провода также обязательно провести через специальную трубку, защищающую их от внешнего негативного воздействия.

После установки всех элементов соединить проводку. Для отображения технического состояния машины, нужно подсоединить бортовой компьютер к центру машины. Завершив процесс монтажа, включить систему и установить необходимые программы. Завершающим этапом будет проведение настройки.

В случае если возникли проблемы с работой электронной системы, к примеру, не работает бортовой компьютер ваз 2114. Скорее всего, проблема кроется в неправильно соединенных контактах, либо неправильно осуществленных настройках. Для решения данного вопроса достаточно проверить все соединения и справить, либо согласно инструкции проверить имеющиеся настройки.

Как установить бортовой компьютер на ваз 2114?

9 — и контактный разъем

Диагностическая колодка ВАЗ 2114

Для начала необходимо удалить заглушку на панели. После ее снятия нужно найти связку проводов с 9-и контактным разъемом, она имеется на всех машинах модели ВАЗ. Подключить разъем к бортовому компьютеру, обязательно провести К-линию, для этого:

Провод длинной 1 м соединить со вторым контактом колодки разъема.
Второй конец провода провести к колодке диагностики под приборной панелью, чтобы процесс не доставлял неудобства можно открепить панель справа.
Соединить провод с колодкой диагностики, через М-гнездо при наличии колодки ЕВРО 2, либо в гнездо 7 при наличии колодки ЕВРО 3 (бывают случаи монтажа колодки ЕВРО 3 вверх ногами, обязательно обратите на это внимание!).
Осуществить подключение бортового компьютера, установить его в отведенное место и провести проверку.

Представленная Схема подключения бортового компьютера на ваз 2114, детально показывает порядок действий.

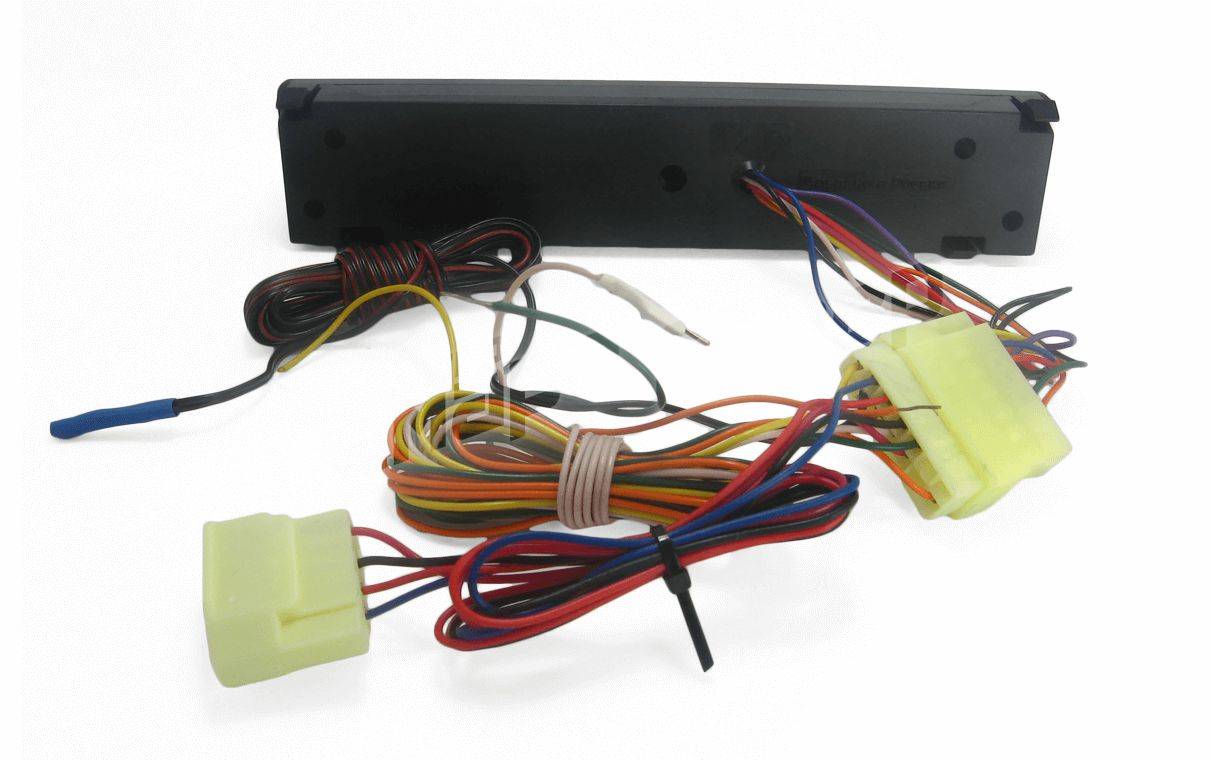

Схема подключения бортового компьютера на ВАЗ 2114

Достоинства инжекторных моторов

• Впрыска топливной смеси.
• Зажигания.
• Управления двигателем.

Бортовой компьютер на Ваз 2110, Ваз 2111, Ваз 2112. БК ШТАТ 110Х4М.

Основные достоинства инжекторных моторов:

• При появлении неисправностей диагностические приборы укажут точный диагноз за считанные минуты. В редких случаях возникает необходимость автомобиль отдавать в сервис на обслуживание.
• Идеальная работа на холостых оборотах при условии, что все датчики функционируют стабильно. Запуск мотора в зимний период значительно облегчается.
• Расход топлива (в зависимости от прошивки, правда) существенно меньше, нежели у карбюраторных двигателей.
• Инжекторные системы практически не требуют вмешательства. Датчики и исполнительные механизмы редко выходят из строя.

Стоимость запчастей существенно выше, нежели для карбюраторных моторов. Но и ломаются они реже. Если инжектор новый или только что обслужен, то при правильной эксплуатации он прослужит не один год без поломок. При поломках датчиков их замена осуществляется за несколько минут. А некоторые устройства подлежат ремонту.

Описание бортового компьютера

Что такое бортовой компьютер в автомобиле и какие задачи он выполняет? Для начала давайте разберемся в некоторых теоретических моментах. БК представляет собой электронный узел, позволяющий реагировать и управлять различными процессами в работе разных систем авто. То есть благодаря БК водитель всегда сможет получать данные о работе тех или иных компонентов. Что такое бортовой компьютер, мы разобрались, теперь расскажем о его назначении.

Что показывает бортовой компьютер:

• устройство демонстрирует расход бензина при разных режимах движения;
• позволяет управлять форсунками, а также системой зажигания транспортного средства;
• производит контроль работы трансмиссии;
• может управлять различными дополнительными системами двухсторонней связью, к примеру, камерой заднего вида, датчиком парковки и т.д.;
• позволяет определить уровень давления моторной жидкости, температуры антифриза;
• регулирует уровень напряжения в электроцепи авто, контролирует заряд аккумулятора;
• если транспортное средство оборудовано системой климат-контроля, то БК управляет и ей;
• одна из основных опций — бортовой компьютер для авто позволяет при необходимости считывать коды ошибок и показать их на дисплей, чтобы водитель мог их расшифровать и узнать, где искать поломку.

БК с дисплеем в центральной консоли

Принцип работы

Принцип функционирования автомобильного БК для карбюраторных двигателей или инжекторных вариантов не особо сложный. Устройство подключается к цепи контроллеров и регуляторов, производит считывание необходимых данных, после чего обрабатывает полученную информацию. Для обработки используется специальное программное обеспечение. К примеру, если БК по схеме получает данные о расходе горючего, то ПО позволит рассчитать возможный пробег на оставшемся объеме бензина.

Все данные выводятся на экран, установленный в салоне транспортного средства. Сам дисплей может быть цифровым, монохромным, цветным либо четырех- или трехразрядным. Как показывает практика, монохромного экрана диагональю 2 дюйма вполне достаточно для того, чтобы показать водителю более десяти параметров. Более современные варианты БК сегодня оснащаются жидкокристаллическим экраном большой точности.

Схема для изготовления БК на микроконтроллере

Виды

На сегодняшний день различаются несколько видов БК:

1. Универсальный вариант, такое устройство сочетает в себе различные опции дает автовладельцу возможность не только управлять машиной, но и серфить интернет. Основным предназначение такого устройства является повышение комфорта для автовладельца во время езды. Обычно универсальный бортовой компьютер имеет экран диагональю 6-14 дюймов, к более новым моделям можно подключать клавиатуру. Следует отметить, что по своей конструкции такие БК очень похожи на обычные компьютерные ПК, но одной из особенностей устройств является низкая степень игтеграции с электросистемой авто.
2. Маршрутный. Маршрутный бортовой компьютер позволяет определить параметры езды автомобиля, при этом его не обязательно подключать по GPS к спутнику. Тем не менее, более новые модели в любом случае оснащаются GPS-приемниками. С помощью такого устройства водитель сможет определить среднюю скорость машины, расход горючего, оставшееся расстояние до того или иного пункта, пройденный километраж и т.д. Кроме того, в зависимости от модели, которую вы установите в свой автомобиль, устройство может иметь функцию рассчета расхода горючего при экстренном торможении либо быстром ускорении. Обычно БК этого вида устанавливаются в контрольный щиток.
3. Управляющий и сервисный БК. Предназначение таких компьютеров заключается в определении поломок основных агрегатов транспортного средства и предупреждении об этом автовладельца. Как правило, такой БК – это составляющая часть системы управления машиной, но в зависимости от модели, это может быть и самостоятельный девайс в обширным функционалом. При проверке автомобиля все комбинации ошибок хранятся в памяти устройства и будут там находиться до того момента, пока ошибка не будет исправлена, а память – обнулена (автор видео — канал AvtoGSM).
