Когда менять
Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.
При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.
В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега
Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов
О необходимости замены этих деталей также свидетельствуют следующие явления:
- Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
- Резкое или слабое блокирование колес при нажатии на педаль тормоза.
- На узлах тормозной системы помимо пыли присутствует металлическая стружка.
Когда менять колодки, признаки износа
Конструкция тормозного механизма Рено Дастер Полноприводный Renault Duster имеет заднюю независимую многорычажную подвеску, передниприводная версия комплектуется торсионной полузависимой балкой. Вследствие этого есть различия в расположении и креплении троса ручника к колодкам
Важно учитывать, что задние колодки на Дастер 4х2 и 4х4 отличаются механизмом привода тормозов ручного тормоза. Минимально допустимый внутренний диаметр тормозного барабана составляет 229,5 мм, а новый барабан имеет номинал 228,5 мм. Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс
км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:
Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс. км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:
- Снижение эффективности торможения.
- Шум, скрип при торможении.
- Большой рабочий ход рычага ручника.
- Вибрации при нажатии педали тормоза, хотя это скорее говорит об износе тормозного барабана.
Интересное по теме: Лучшие свечи для Хендай Солярис. Выбор и замена своими руками
Чтобы определить износ надо измерить толщину фрикционной накладки тормозной колодки включая основание. Толщина новой колодки составляет 4.9 мм. Максимально допустимый износ 3.5 мм. При показателях ниже 4мм необходима оперативная замена.
Важно произвести замену всех четырех элемент обоих колес. В противном случае при торможении машину может повести в сторону

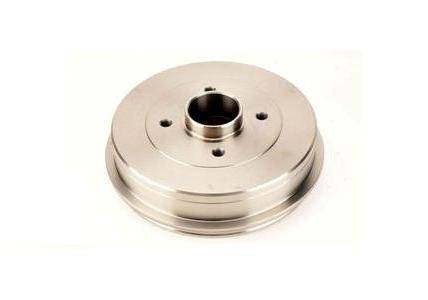

Как снять тормозной барабан рено дастер
Тормозной барабан – одна из главных запчастей, отвечающая за плавное сбавленные скорости передвижения и торможение машины. Сегодня в т/с тормоз такого типа в основном устанавливается или на малолитражках или на заднюю ось. Почти всегда тормозной барабан применяют на грузовых авто или автобусах. Об особенностях и достоинствах барабанной тормозной системы пойдёт речь ниже.
Плюсы и минусы барабанной тормозной системы
Рассмотрим основные плюсы и отрицательные стороны барабанного элемента в сравнении с дисковой системой.
Плюсы:
- высокая степень защиты элементов от загрязнения, что увеличивает срок службы устройства;
- на крупногабаритных транспортных устройствах, благодаря большей площади контакта с поверхностью, такая деталь позволяет более эффективно тормозить.
Минусы:
- эффективность работы устройства резко падает при сильном нагреве, что крайне негативным образом сказывается при вождении автомобиля на высоких скоростях;
- нет системы вентилирования, что приводит к увеличению количества газовой среды между колодками и барабанами и, как следствие, мешает процессу торможения.
Выбираем колодки правильно
Старые задние тормозные колодки
Для разных версий привода на Дастере, требуются абсолютно разные запчасти. Так, колодки — оригинал на Дастер со всеми ведущими колесами имеет номер 440607493 R, а для версии с передним приводом: 7701210109. В каждом случае стоимость таких наборов будет колебаться в пределах 3000 рублей.
Также, при замене колодок, менять следует и стягивающие пружины, входящих в состав задних тормозов. Всё дело в том, что из-за регулярного воздействия влаги, эти элементы конструкции часто подвергаются сильной коррозии, от этого их срок службы редко составляет больше чем срок эксплуатации самих колодок. Каталожный код такого ремкомплекта – 7701205518.
Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки
Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!
А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…
Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.
Полный размерУ асама, накладка не так укорочена, как на оригинале. Не знаю хорошо это или плохо!
Полный размерВид с другой стороны.
Полный размерВид сверху.
Полный размерЗазор 1-2мм присутствует…Перед установкой обязательно капнуть маслом в это место!Далее пытаюсь понять работу этого самого механизма сводящего колодки. Это особенно трудно, когда этот механизм неисправен)))
Полный размерВычищаем его карчеткой
Полный размерВот таким я его снял с колодок.Так и не поняв его работы, установил все на место и принялся разбирать второй колесо. И когда я взял в руки противоположное устройство, то увидел немного изменений в конструкции. Да еще и в руках если расдвигать и сдвигать, то гайка действительно трещит и крутиться))) Жалко фотик сел и видос не успелся сохраниться…Короче, пришлось еще раз все снимать и реанимировать это сломанное устройство…
Полный размерС какого то хрена левую пружинную пластинку загнуло, а она должна быть прямой. Правая должна быть вдоль корпуса, а ее отогнуто в сторону.Рихтануть пружину сложно, но можно…
Полный размерРазворачиваем и выгибаем, как на надо, иначе никак.Все заработало, как часы))Устанавливаем колодки на местоЭти винты еле открутил ударной отверткой…Потому при обратной сборке, просто смазал и закрутил от руки! Они нужны, только для удержания барабанов при снятии колеса.Последние дни тормоза были ватные. Работали только передние колодки. При нажатии на педаль, начиналось заамеедлееениие))) И только, когда педаль проваливалась за среднее положение, начиналось само торможение. Сейчас все, как надо…чуть нажал и уже оно пошло! Ручник пока не подтягивал, но там проблем не должно быть…
Цена вопроса 1600р Номер 32123 размер 228х42
Пошаговая инструкция для полноприводных авто
Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.
Алгоритм действий при замене колодок:
- Установить автомобиль на ровную площадку и заглушить двигатель.
- Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
- Поднять кузов домкратом и установить под порог стальную страховочную стойку.
- Отвернуть болты и снять колесо со ступицы.
- Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
- При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
- После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
- Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
- Вынуть противоположный крючок пружины из отверстия в задней накладке.
- Демонтировать по аналогии нижнюю пружину.
- Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
- Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
- Вытащить стержень с противоположной стороны барабанного механизма.
- Снять по аналогичной методике фиксатор передней накладки.
- Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
- Удалить колодку и пружину, установленную на металлическом наконечнике троса.
- Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.
Сборка механизма
Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.
Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.
Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.
Устройство и регулировка ручного тормоза на Рено Дастер
Неотъемлемой частью каждого автомобиля является стояночный тормоз. Благодаря ему можно удерживать автомобиль на уклоне, а также использовать в качестве экстренной аварийной тормозной системы, в случае если основная система откажет. Ручник Рено Дастер состоит из тормозного механизма и тормозного привода, у которых повышенные эксплуатационные свойства, благодаря чему устройство может функционировать долгое время без поломок.
Виды
Он бывает следующих типов:
- Гидравлический
- Механический
- Электромеханический
Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.
Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.
Так же он различается по видам привода и может быть :
- Кулачковым
- Барабанным
- Винтовым
- Трансмиссионным
Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.
Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.
Устройство
Тормозные колодки задней оси сжимаются и разжимаются при помощи рычага, который состоит из таких элементов как:
- Ручки стояночного тормоза
- Переднего троса с шайбой, благодаря которой происходит регулирование длины
- Стабилизатора
- Двух тросов привода, которые установлены на задних колесах
Благодаря тросу происходит соединения рычага и балансира, а в качестве промежуточного элемента, который связывает колодки и стабилизатор выступает задний трос. Рукоятка, перемещаясь, воздействует на колодки, благодаря которым происходит блокировка колес.
Регулировка
Как было сказано выше регулировка ручного тормоза Рено Дастер происходит после ремонта или замены троса. Благодаря тому, что на Renault Duster конструкция ручного тормоза имеет саморегулирующее устройство, корректировка натяжения происходит без каких либо проблем, а вот сам ручник необходимо подтягивать самостоятельно. Происходит регулировка путем перемещения рукоятки вниз и вверх, а также полным нажатием на педаль. Во время этого процесса возникают несколько щелчков храповика, после чего ручник начинает работать исправно. В случае если произошло ослабление трасса, его нужно натянуть, сделать это правильно можно следующим образом:
- Пластиковую панель, расположенную между пассажиром и водителем снимаем
- Поднимаем при помощи домкрата заднюю часть автомобиля
- Несколько раз ногой нажимаем на тормоз и удерживаем педаль в нажатом положении
- Берем ключ на 10 и вращаем по часовой стрелке регулировочную шайбу, производя регулировку троса
- Поднимаем ручной тормоз в рабочее положение и в этот момент должны быть слышно около восьми щелчков, если их меньше, то нужно ослабить трос, открутив регулировочную гайку против часовой стрелки
После того как ручной тормоз Рено Дастер отрегулирован, необходимо произвести финальную проверку, для этого опускаем ручной тормоз и прокручиваем задние колеса, они должны свободно крутится. Переводи ручник в рабочее состояние, в таком положение колеса должны быть неподвижны.
Регулировку ручника следует производить после замены любых тормозных элементов, а также после любых работ связанных с тормозной системой.
Как Подтянуть Ручник На Дастере
Подмена троса ручника Рено Дастер 4х4
Если рассматривать ручной тормоз, как систему на Рено Duster — то этот механизм является более надежным и незамудреным узлом, установленном на машине. Все составные части ручного тормоза владеют завышенными эксплуатационными качествами, что гарантирует длительное функционирование без поломок. Но, через определенный срок происходит понижение эффективности от работы стояночной системы из-за растягивания железного тросика, который производит привод тормозных колодок, что в свою очередь приводит к завышенному их износу. Убрать неисправность тросика на Рено Дастер можно как без помощи других, так и пользоваться услугами автосервиса. Очень многих хозяев Дастера интересует вопрос, как подтянуть ручник? Когда нужна замена троса? В этой статье постараемся разобраться в этом вопросе, и рассказать, как происходит регулировка ручника.
В случае ремонта своими силами Вам обязательно следует ознакомиться с содержанием данной публикации. Дальше приведена инструкция как подтянуть ручник, и замена троса стояночной тормозной системы на Рено Дастер, не обращаясь к чужой помощи. Krак подтянуть ручник на рено как подтянуть ручник на рено что нового в новом дастере?. Но перед самой регулировкой ручника следует восстановить пробелы в знаниях об устройстве автомобиля.
Снимаем обшивку задней двери Дастер
Необходимые инструменты: ключи Т20, Т30, плоскошлицевая отвертка, нож.
- Перед тем как снять обшивку задней двери Рено Дастер, нужно выключить зажигание, и убрать провод с клеммы аккумулятора «–».
- При ручном приводе заднего стеклоподъемника отвести отверткой блок управления им, через зазор сжать пружину фиксатора, снять ручку.
При электрическом приводе задних стеклоподъемников их демонтаж осуществляется аналогично снятию передних электростеклоподъемников:
- Подцепить отверткой декоративную вставку на дверном подлокотнике, приподнять ее.
- Отжать крепежи по бокам блока стеклоподъемников, приподнять колодку.
- Извлечь блок, вынуть провода с клеммами питания, нажав на них.
Снять звуковой динамик:
- Поддеть декоративную заглушку на динамике отверткой, аккуратно выщелкнуть ее.
- Вывернуть ключом четыре винта и, вытащив динамик, отсоединить от него клемму проводов.
- Пользуясь отверткой, извлечь декоративную заглушку на подлокотнике, затем вывернуть винт, расположенный под ней.
- Поддеть декоративный дверной держатель, аккуратно достать его, не ломая крепления.
- Открутить в верхней части обшивки винт.
- Вывернуть болт, крепящий заднюю ручку открывания двери.
- Поддеть блок открывания, через зазор отсоединить замочную тягу, снять ручку.
- Отжать нижний край дверной обивки, разрезать ножом в доступной области герметик.
- Отсоединить фиксаторы, демонтировать обшивку дверцы Duster.
Регулируем трос стояночного тормоза
Справедливости ради, следует отметить, что с понятием, как подтянуть ручник тормозной системы стояночного механизма автовладельцу Renault Duster приходиться достаточно редко, в отличие от других машин. Потребность в этом возникает обычно после замены тросов или ремонта. Конструктивно ручной тормоз этого автомобиля оборудован саморегулирующимся устройством – удлинением распорной планки устраняется частично износ колодок. Благодаря этому откорректировать степень натяжения троса можно, а как подтягивается ручник? Выполнить надо ряд полных прокачек педалью, и переместив рукоятку вниз, а затем вверх несколько раз. При выполнении этой процедуры кнопку рукоятки следует нажимать. Благодаря таким простым действиям ручной стопор начинает функционировать исправно, при этом считается нормальным возникновение шести-восьми щелчков храповика. В случае отсутствия блокировки задней оси колес из-за ослабленного троса, его следует натянуть. Ниже расписана технология этой процедуры. Итак, как подтягивается ручник правильно:
- Необходимо сначала снять кожух туннеля пола, чтобы провести регулировку. Для его демонтажа необходимо с усилием освободить фиксаторы и вынуть каркас пыльника рукоятки КПП. Используя отвертку отклонить стопорный механизм регулятора электрического приводного устройства зеркал заднего обзора. Затем снять накладку.
- Отжать крышку-заглушку кожуха рычага стояночного тормозного механизма. После перевести рычаг в предельное положение вниз.
- Потом следует поддомкратить автомобиль сзади, чтобы колеса задней оси свободно вращались и надежно зафиксировать такое положение машины.
- Далее несколько резких нажатий, с удержанием педали тормоза, позволять произвести натяжку троса. Используя ключ на 10 необходимо вращать регулировочную шайбу для натяжения тросика.
- При выполнении такого процесса, как регулировка ручника, не забывайте приводить несколько раз рукоятку в рабочее положение, чтобы отрегулировать храповый механизм до нормального количества щелчков (6-8).
- В конце следует провести прокрутку каждого колеса задней оси и убедиться в отсутствии блокировки при опущенной рукоятке. Таким образом, вы наглядно узнали, как подтягивается ручник.
После успешной регулировки стояночного тормоза на Рено Дастер необходимо произвести последний тест. Он будет происходить непосредственно на дороге. Машина устанавливается на склоне с уклоном в 25% и перевести рукоять в рабочее положение. Это даст возможность проверки эффективности его работы. Если машина остается абсолютно недвижимой в этих условиях, то система ручного тормоза работает исправно. И информация о том, как подтянуть ручник, вам была понятна, и вы справились с задачей. Для подобного эксперимента подойдет соответствующий участок дороги или эстакада.
Какой антифриз для Рено Дастер 1.6? Статья рассказывает про это
Как правило, если вся технология регулировки соблюдена, то ручной тормоз на Рено Дастер работает нормально. В случае перенатяжения, заклинивания или он разорван, следует поставить новый, тогда требуется замена троса, но об этом речь пойдет в следующей статье.
http://razborov.net/renault/kak-podtyanut-ruchnik-na-reno-daster-polnyy-privod.htmlhttp://expertrenault.ru/tormoznaya-sistema/ruchnoj-tormoz-na-reno-daster-ustrojstvo-i-regulirovkahttp://vseoduster.ru/remont-daster/regulirovka-ruchnogohttp://zamenarenault.ru/duster/tormoznaya-sistema/kak-podtyanut-ruchnik.htmlhttp://www.dusterok.ru/remont/regulirovka-ruchnogo-tormoza-na-reno-dasterhttp://zamenarenault.ru/duster/tormoznaya-sistema/kak-podtyanut-ruchnik.html
Ручной тормоз (ручник) регулировка и замена тросов
На Рено Дастер / Каптур и Ниссан Террано установлен 1 трос на каждое заднее колесо. Тросы одинаковые, т.к. левый = правому, взаимозаменяемы и поставляются под одним артикулом. Таким образом для замены тросов на задних колесах необходимо приобрести 2шт.
Трос ручного тормоза Duster, Terrano ( 4×4 ) на одно колесо BOSCH (аналог 364003676R)
Как регулируется стояночный тормоз Рено Дастер?
Чаще всего регулировка стояночного тормоза требуется после ремонтных работ (например, если производилась замена автомобильных тросов).
Прежде, чем начать регулировку, нужно демонтировать декоративную пластиковую панель, находящуюся в салоне авто между передними сидениями (иногда достаточно снять лишь верхнюю накладку на панели). Следующий шаг – вывесить задок автомобиля.
Затем нужно нажать на педаль несколько раз и зажать ее. Рычаг ручного тормоза поднимается вверх. Оптимальное количество щелчков для хода рычага – 6-8. Регулировка щелчков производится при помощи гайки: торс натягивается при вращении по часовой стрелке. Когда гайка крутится против часовой стрелки – ослабевает.
Для вращения гайки, которая находится возле стояночного тормоза, желательно использовать ключ на 10 – наиболее удобный размер.
Как проверить правильность регулировки?
В результате, когда рычаг опущен, задние колеса должны вращаться. Если же рычаг поднят, то машина не должна спускаться с уклона в 23 градуса включительно. Именно после этих двух проверок можно сказать, что стояночный тормоз отрегулирован верно.
Рено Дастер замена тросов стояночного тормоза
Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23 % включительно.
Работу проводим на смотровой канаве или эстакаде.Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично.Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем регулировочную гайку привода на резьбовом наконечнике переднего троса (см.Регулировка привода стояночного тормоза).Опускаем рычаг стояночного тормоза.Снимаем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес).Пассатижами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель…
…выводим трос из прорези уравнителя.
Сжав пассатижами лепестки фиксатора заднего наконечника оболочки троса…
…выводим наконечник из отверстия в щите тормозного механизма… …и из металлического держателя на рычаге задней подвески.
Вынимаем трос из двух пластмассовых держателей на топливном баке…
…и пластмассового держателя на днище кузова.В салоне автомобиля …
…пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища.Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.
Выводим трос из отверстия в днище кузова.Аналогично снимаем правый трос стояночного тормоза.Устанавливаем задние тросы стояночного тормоза в обратной последовательности.Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола ) и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом наконечнике переднего троса.
Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).Отогнув разрезанные части коврового покрытия…
…головкой «на 13» отворачиваем две гайки крепления рычага к полу.
Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора и снимаем рычаг.
Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.
Вынимаем передний трос из отверстия рычага.Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…
…наконечника переднего троса…
…и наконечников задних тросов.Вынимаем передний трос из уравнителя.Устанавливаем передний трос стояночного тормоза в обратной последовательности.После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. Регулировка привода стояночного тормоза).
