Подтягиваем правильно рулевую рейку на ВАЗ-2114 своими руками: советы и сам процесс

Подтяжка и регулировка

Как показывает практика и опыт владельцев ВАЗ 2114, при возникновении проблем с рейками их чаще всего можно отремонтировать. Единственным условием является наличие в вашем распоряжении смотровой ямы.


Полный разбор

Первым делом следует подтянуть рейку. Но как это делается? Для этого достаточно просто закрутить регулировочный болт. Регулировка выполняется ключом на 17 миллиметров.

Затянув болт, выезжайте на своем автомобиле, проедьтесь несколько километров с целью проверить, остался ли стук или люфт. Если эти симптомы неполадки исчезли после того, как вы подтянули и отрегулировали рулевую рейку, на этом ремонт можно считать завершенным.

Но так случается не всегда. Стук может остаться, а люфт уйти, либо наоборот. В любом случае, если хотя бы один признак все еще остался, вам придется приступать к полноценному ремонту своими руками. Сейчас можно отыскать ряд полезных видео, в которых подробно описана процедура ремонта этого узла. Посмотрите, вам будет полезно.

Статья в тему: Все о салонном фильтре ВАЗ 2114

Стучит рулевая рейка

Ремонтируем рулевую рейку на калине

Когда в движение по неровностям Вы ощущаете в рулевом колесе удары, а при поворотах стучит где-то внизу машины — это сообщение про неисправность рулевой рейки. Затягивать с ремонтом не стоит, так как от рулевого управления автомобиля зависит Ваша жизнь и безопасность окружающих. Весь механизм рулевого управления в сборе стоит очень дорого, поэтому сегодня мы расскажем как устранить стук в рулевой рейке автомобиля своими руками.

Стук в рулевой рейке — это еще не «конец света», возможно еще выполнить недорогой ремонт. Перед тем, как приступить к устранению стука, Вам требуется узнать из чего состоит рулевая рейка.

Видео. Устройство рулевой рейки

Стоит напомнить, что на нашем сайте уже есть публикация как заменить рулевую рейку своими руками. Выполнять замену нужно после того, как Вы действительно убедитесь, что ремонту деталь не подлежит.

Рулевая рейка состоит из таких частей:

1. Редуктор усилителя руля — он предназначен для передачи усилия от руля на автомобильные колеса. Одним словом — главная деталь, которая отвечает за повороты колес.2. Рулевая тяга — непосредственно к ней уже идет присоединение рулевой рейки.3. Подвижные шарниры, которые крепятся на автомобильное колесо.

Почему стучит рулевая рейка?

Когда Вы обнаружили неисправность в рулевой рейки, перед Вами стоит два выбора — это заехать на станцию технического обслуживания или выполнить ремонт своими руками. Если Вы решили действовать самостоятельно, нужно выполнить диагностику.

Последовательность осмотра рулевой рейки:

1. Первым делом нужно заглушить мотор, установить машину на опоры или ручной тормоз и попросить сесть друга за руль.2. Отправляемся к передней части автомобиля, откуда произносится стук и просим друга покрутить рулевое колеса вправо-влево.3

Акцентируем внимание на резиновые гофрированные пыльники и их состояние. Если на них есть серьезные повреждения, сильные потеки смазки, значит скорей всего причина неисправности находится там. 4

Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали

4. Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали.

Напомним. что в предыдущей статье мы рассматривали как заменить подшипник задней ступицы своими руками. Процесс достаточно простой, выполнить можно в гаражных условиях.

Что делать, когда стучит рулевая рейка? — инструкция

Если проблема только в наконечниках, ремонт выйдет по доступной цене на любой станции технического обслуживания. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция .

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

1. Снимаем резиновый гофрированный пыльник и удаляем смазку.2. Производим замену втулки, если она имеет повреждения.3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.4. Устанавливаем новый резиновый пыльник.5. Затем подтягиваем болт, который регулирует движение втулки.

Видео. Ремонт рулевой рейки своими руками

Собираем все узлы рулевого управления автомобиля и проверяем, как все работает. Если стук в рулевой рейке «пропал», значит все хорошо и у Вас вышло сэкономить большую сумму денег, которые бы потребовали на станции технического обслуживания. Если же рулевая рейка повреждена, её придется менять.

Как поменять пыльник на рулевой рейке ВАЗ 21099 Рулевая рейка – предназначена для преобразования вращательного движения, которое поступает от рулевого колеса в поступательное движение рулевых тяг, которые поворачивают колеса и позволяют автомобилю управлять автомобилем. С целью предотвращения

Замена рулевой рейки ВАЗ 2115 Замена рулевой рейки ВАЗ 2115 — задача не самая сложная, однако требует определенных навыков. Самостоятельно заменить рулевую рейку можно, но я бы советовал позвать помощника.

ВАЗ-2115 или Lada 2115 – это рейстайлинг ВАЗ 21099, который выпускался на Волжском автомобильном заводе с 1990 по 2004 годы и был родоначальником «Самары» второго поколения. Lada Samara седан – современное название авто, выпуск его начался в 1997 году.

Признаки неисправности

Чтобы понять, что рейкам требуется ремонт, нужно следить за поведением автомобиля, знать характерные признаки неисправности этого элемента.

Можно ли определить, требует агрегат полной замены, либо вы сможете обойтись простым ремонтом? Об этом расскажем приведенная ниже таблица.

ПризнакНеобходимые действия
При поворотах руля слышен стук, возникает люфтЕсли ситуация происходит при движении автомобиля, достаточно провести ремонтные мероприятия, воспользоваться ремкомплектом
Стук и люфт возникает при поворотах рулевого колеса, когда машина стоит на местеЭто яркое свидетельство критического состояния рейки. Проблема решается только путем ее полной замены.

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

  1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
  2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
  3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
  4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
  5. С помощью специального съемника отсоединяются тяги.
  6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
  7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

Как определить, что требуется замена рейки на Ваз 2114

Итак, есть несколько способов. Самый первый и простой – это вращение руля. Его надо просто подергать из стороны в сторону. В идеале, колеса должны реагировать на малейшее вращение. По факту, многие даже новые рейки на это не способны. Таково качество деталей, с этим просто надо смириться. Износ рулевой рейки никак не повазывается в виде стуков или вибраций, вопреки устоявшемуся мнению. Если на ходу кочки отдаются в руль, вероятнее всего, требуется замена рулевого наконечника.

Второй способ более точный и сложный одновременно. Для проведения данной проверки необходимо поочередно поддомкратить передние колеса, после чего покачать их поперек вращения в горизонтальной плоскости. Если есть небольшой люфт, то он где-то в рулевом управлении, но необязательно в рейке. Тут уж никак не объяснить, такой диагноз может поставить только специалист.

Прежде чем менять рейку, можно попробовать ее подтянуть. Таким образом, уменьшаются зазоры в колонке. Главное не перетянуть, иначе руль может заклинить. Чтобы подтянуть рулевую рейку на Ваз 2114, необходим специальный многогранный ключ, его можно найти в любом автомагазине.

Видео: замена рейки на ВАЗ 2114

Признаки неисправности

Чтобы понять, что рейкам требуется ремонт, нужно следить за поведением автомобиля, знать характерные признаки неисправности этого элемента.

Можно ли определить, требует агрегат полной замены, либо вы сможете обойтись простым ремонтом? Об этом расскажем приведенная ниже таблица.

ПризнакНеобходимые действия
При поворотах руля слышен стук, возникает люфтЕсли ситуация происходит при движении автомобиля, достаточно провести ремонтные мероприятия, воспользоваться ремкомплектом
Стук и люфт возникает при поворотах рулевого колеса, когда машина стоит на местеЭто яркое свидетельство критического состояния рейки. Проблема решается только путем ее полной замены.

Подтяжка и регулировка

Как показывает практика и опыт владельцев ВАЗ 2114, при возникновении проблем с рейками их чаще всего можно отремонтировать. Единственным условием является наличие в вашем распоряжении смотровой ямы.

Полный разбор

Первым делом следует подтянуть рейку. Но как это делается? Для этого достаточно просто закрутить регулировочный болт. Регулировка выполняется ключом на 17 миллиметров.

Затянув болт, выезжайте на своем автомобиле, проедьтесь несколько километров с целью проверить, остался ли стук или люфт. Если эти симптомы неполадки исчезли после того, как вы подтянули и отрегулировали рулевую рейку, на этом ремонт можно считать завершенным.

Но так случается не всегда. Стук может остаться, а люфт уйти, либо наоборот. В любом случае, если хотя бы один признак все еще остался, вам придется приступать к полноценному ремонту своими руками. Сейчас можно отыскать ряд полезных видео, в которых подробно описана процедура ремонта этого узла. Посмотрите, вам будет полезно.

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.

Набор для замены

В перечень инструментов и материалов обязательно включите следующее:

  • Ремкомплект одной из трех комплектаций (о них ниже);
  • Подшипники;
  • Смазка;
  • Набор ключей и отверток.

Выбор ремкомплекта

Запасные части

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

  • Шайбы;
  • Гайки;
  • Подшипники;
  • Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

  1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
  2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
  3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине

Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

  • На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
  • Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
  • Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

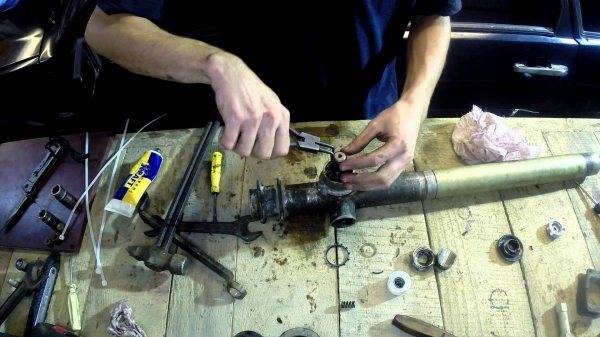

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

  • Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
  • Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
  • Затем зажимаем её в тиски либо в специальное приспособление для ремонта
  • А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
  • Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
  • Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
  • А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
  • Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
  • Такой же подход справедлив и к дефектовке подшипников
  • В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
  • Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
  • Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
  • Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
  • Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
  • Причем сумма счета, который, вам выставят, может сильно отличаться
  • К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

  • Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
  • Начинают все с попытки отремонтировать имеющееся устройство
  • Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
  • Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
  • Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
  • Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
  • А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
  • Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
  • На приобретение комплектующих тратится не много денег
  • Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
  • Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

Ремкомплект рулевой рейки ВАЗ 2114

Приступая к переборке механизма, нужно рассмотреть рынок ремкомплектов. Есть несколько видов:

  • Первый состоит только из резинок, прокладок и демпферов. Он подойдет при замене смазки внутри механизма и легкого обслуживания. Цена за комплект около 200 рублей.
  • Второй дополняется двумя подшипниками, что также подойдет при легком обслуживании механизма. Стоимость комплекта около 500 рублей.
  • Последний ремкомплект имеет почти все внутренние механизмы и подразумевает под собой полную замену агрегатов. Цена около 2000 рублей.

Перед покупкой комплекта проверьте, какая рейка установлена на ваш автомобиль и запишите ее номер. Это поможет не ошибиться при покупке.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Регулируется рейка ВАЗ-2114 следующим образом:

  1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

  1. Демонтируем защиту картера и брызговик двигателя снизу.
  2. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
  3. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.
  1. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
  2. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

  1. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
  2. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Рекомендации

Как правило, рулевые рейки без ГУР являются простыми и надежными. Однако для сохранения ресурса и увеличения срока службы необходимо контролировать состояние пыльников в месте крепления рулевых тяг к рейке.

  1. Если пыльники на рейке повреждаются, из строя выходит как рулевая тяга, так и рейка. Вода и грязь вымывают смазку, разрушают шарнирные и резьбовые соединения и т.д.
  2. Далее начинается активная коррозия, которая также быстро выводит рулевой механизм из строя.

Чтобы избежать преждевременных поломок, пыльники следует проверять при каждой диагностике ходовой части и рулевого управления.

Еще добавим, что рулевая рейка быстро разбивается при езде по серьезным неровностям на высокой скорости. Также не рекомендуется заезжать на бордюры, следует избегать проезда препятствий с вывернутыми колесами и т.д.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ

2110 понадобится специальный ключ октаэдра «в 17», на более современный.

  1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

  1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Необходимый инструмент

Для самостоятельного ремонта понадобятся следующие инструменты:

  • Набор накидных ключей либо головок для более быстрого съема деталей подвески;
  • Монтировка либо специальные съемники для снятия рулевых наконечников;
  • Смазка.

Замена рейки ВАЗ 2114 возможна и без подъемника. Достаточно подложить под переднюю часть автомобиля бревна или воспользоваться мини-эстакадой. Наличие ямы упрощает работу, но для оперативного ремонта можно придумать и другие способы вывешивания передней части машины.
Для понимания того, как снять рулевую колонку на ваз 2114 для начала следует изучить схему ее расположения, после чего приступать к поэтапному разбору и снятию неисправного узла.

ArtemVasylev › Блог › Замена рулевой рейки ваз 2114

Как заменить рулевую рейку на ВАЗ-2114 Если при резком повороте руля из нейтрального положения (колеса стоят прямо) в районе рулевой рейки слышны посторонние стуки и шумы, это значит, что на вашем автомобиле ВАЗ-2114, 21099 неисправна рулевая рейка, и необходимо срочно заняться ее ремонтом. Альтернативой ремонту может послужить подтягивание гайки рулевой рейки специальным ключом. Этот способ может дать положительный эффект (хотя и не всегда), но с возможными последствиями. Например, если гайку затянуть слишком сильно, то увеличиться сопротивление усилию вращения рулевого колеса, также и более серьезные последствия, вплоть до заклинивания руля, что во время движения может быть чрезвычайно опасно.

Ремонт рулевой рейки ВАЗ-2114, 21099 лучше осуществлять с помощником, хотя можно справиться и самому. Среди необходимого инструмента: съемник рулевых тяг (фото 18) и жидкость WD-40, которые можно купить на любом авторынке.

Ниже представлен порядок действий при ремонте рулевой рейки (возможно он немного упрощен, но в ходе ремонта Вам все будет понятно):

1. прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски (фото 1);

2. Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах (фото 2); Как заменить рулевую рейку на ВАЗ-2114, 210993. Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте (фото 3). Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону (опять же фото 3). После снятия этих узлов, доступ к креплению рулевой рейки свободен (фото 4); Как заменить рулевую рейку на ВАЗ-2114, 210994

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайленблоков рулевых тяг (фото 5); Как заменить рулевую рейку на ВАЗ-2114, 210995. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо)

При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла (фото 6, 7, 8); Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля (фото 9);

Как заменить рулевую рейку на ВАЗ-2114, 210997. После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения (фото 10), а затем откручиваем гайку рулевого наконечника (фото 11); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 210998. Далее устанавливаем съемник (купленный на авторынке, фото 12), затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения (фото 13); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 210999. Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке (фото 14, 15); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 2109910. При помощи отвертки сдергиваем рулевую рейку с креплений (фото 16) и вытаскиваем ее через окно в нише колеса (фото 17); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 2109911. Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

12. Теперь выполняем сборку всего рулевого узла в обратно последовательности.

Как заменить рулевую рейку на ВАЗ-2114, 21099В случае, если Вы заодно заменили и рулевые тяги, то необходимо восстановить развал-схождение. Технология ремонта рулевой рейки на ВАЗ-2114,21099 схожа с ремонтом реек на всех автомобилях ВАЗ с передним приводом.

Выполнение работы

Доступ к регулировочному болту рулевой рейки на Рено Логан не затруднен. Для этого нужно поднять машину на подъемнике или загнать на яму. Подтяжка рейки осуществляется шестигранником на 10 и обычным ключом, который будет служить рычагом при затягивании болта внутри корпуса.

Место, где находится регулировочный болт, очищается и продувается, чтобы не возникло проблемы с вставкой инструмента в пазы. Шестигранник вставляется в разъем, после чего на него накидывается ключ, и болт аккуратно подтягивается на угол от 30 до 60 градусов, но не до полного затягивания.

Процедура делается в несколько этапов, при этом требуется постоянно контролировать, не закусывает ли шестерня рулевого вала рейку. Для этого достаточно руками повернуть передние колеса или прокрутить руль. Если механизм будет закусываться, это сразу почувствуется на его работе. Еще один признак перетянутой рейки: при повороте передних колес на подъемнике они не возвращаются в прямое положение, оставаясь повернутыми на установленный вручную угол.

Регулировку требуется проводить до тех пор, пока болт не затянется или люфт не уберется полностью. Чтобы определить качество подтяжки, продолжаем раскачивать наконечник рулевой рейки, но при этом люфт не должен передаваться на нее. Кроме того, должен пропасть люфт при нажатии колеса вправо-влево и на рулевом колесе.

Небольшой ход вала допускается, поскольку регулировочный болт давит на упругую пружину, которая прижимает части механизма друг к другу. При этом стук должен полностью пропасть, а управляемость автомобиля улучшиться.

Поскольку корпус рейки на автомобилях Рено Логан алюминиевый, чтобы избежать самораскручивания болта, его нужно накренить. Доступ к этому месту ограничен, но при помощи длинной отвертки достаточно накернить его в двух точка, чего будет вполне достаточно, чтобы болт больше не раскручивался, ослабляя сцепление в середине механизма.

По окончании работы необходимо сделать пробный заезд, чтобы определить стучит рулевая рейка или эта проблема была успешно решена

Во время поездки нужно обратить внимание на то, возвращается ли руль в исходное положение после поворота самостоятельно и не закусывает ли рулевой механизм. В таком случае нужно снова вернуться в мастерскую и немного ослабить регулировочный болт, чтобы рейка слишком сильно не изнашивалась

Печать

Печать

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
