Как подтянуть рулевую рейку: подтяжка рейки своими руками

Почему она стучит?

Одна из популярных причин, по которым становится понятно, что необходим ремонт реек рулевых – это люфт на опорах из пластика или же в зацеплении. При езде по неровным дорогам из-за этого люфта и можно услышать этот подозрительный шум.

Начинающие автолюбители часто задаются вопросом о том, почему появляется эта неисправность. Дело в том, что многие иномарки попросту не предназначены под наши условия. Однако рейки стучат и на отечественных автомобилях.

Ужасное качество дорожного покрытия приводит к тому, что узлы и детали гораздо быстрее изнашиваются. А в числе первых идет износ механизмов рулевого управления. И тогда необходима замена рулевой рейки.

Что касается отечественных авто и иномарок для наших дорог, то к неисправностям рулевого механизма может приводить вождение по дорожным выбоинам на больших скоростях.

Еще одна популярная причина, которая сигнализирует, что автолюбителя ждет ремонт рулевых реек – это износ пыльников. Если защитные резинки износились, то в механизмы рулевого управления поступает грязь. Пыль и дорожная грязь смешивается с маслом, а затем просто съедает и саму рейку, и опоры. Если этого не заметить вовремя, то все заржавеет, и тогда – только замена.

Переходим к регулировке

Какой ее смысл?

ДА все просто, этот разъем (гайка) начинает поджимать втулки, которые собственно сжимаются и компенсируют износ. То есть вы еще можете ездить какое-то время! Лично я после подтяжки прокатался еще 10000 километров, а затем просто продал машину.

Где проводить работы?

Если честно то каждая машина (марка) уникальна, так например на многих иномарках гайку видно сверху, у других она внизу (то есть «башка» смотрит вниз), у наших ВАЗ она также находится внизу. Так что – желательно яму или подъемники, в крайнем случае, домкраты – только будьте осторожны, машина должна быть хорошо закреплена.

Как подтянуть?

Берем ключ (специальный или нет — индивидуально), подбираемся к разъему, например на наших ВАЗ 2113, 2114, 2115 это можно сделать еще и вывернув колеса вправо до упора. И с левой стороны начинаем искать разъем.
В нем будет защитный колпачок обычно сделан из резины, снимаем его.
Вставляем ключ, и делает примерно ¼ оборота не больше, то есть 25% от окружности.

Садимся в машину и пробуем покрутить руль, если ходят нормально, нет зажимов и «закусываний», то пробуем проехать на авто.
Если люфт ушел, значит так и оставляем. Одеваем защитный колпачок на место, если люфт остался но уменьшился, значит нужно подтянуть еще – опять добавляет примерно 25% от окружности. И повторяем процедуру. Нужно добиться, чтобы люфта не было! У меня на моей ВАЗ 2114 – хватило ¼ оборота ключа.

Что хочется еще отметить – не стоит сильно подтягивать, когда руль крутится слишком сложно! ЭТО ВАЖНО! Ведь вы просто убьете свои втулки, они износятся очень быстро – руль должен крутиться именно так как раньше, усилий должно вырасти по ощущениям не больше 10%. Просто стал плотным руль, но не тяжелым

Если стук прошел – значит, все дело было в рейке, вы прокатаетесь еще немного по времени, возможно хватит на 20 000 километров, но по сути стук, это уже звоночек для ремонта.

Вот как бы вся инструкция, сейчас посмотрите полезное видео инструкцию по нашим ВАЗ.

Самостоятельная подтяжка рулевой рейки на ВАЗ-2114

В большинстве случаев все работы по подтяжке люфта сводятся к регулировке рулевого колеса и выбору люфта в зацеплении. В случае если износ деталей значительный, то без капитального ремонта и установки новых запчастей не обойтись. Наиболее простой способ это проверить – подтянуть рулевую не снимая с транспортного средства.

Для регулировки рейки необходим специальный ключ, который вставляется в гайку регулирования, находящуюся на корпусе рулевого механизма. Изготовить ключ реально самостоятельно, но лучше приобрести, так как стоимость его невелика, а найти его можно практически в любом магазине запчастей. Наличие собственного ключа в вашем арсенале облегчит регулировку, и будет крайне необходим при разборке рейки.

Регулировка рулевой рейка на ВАЗ-2114: инструкция к действию

Автомобиль устанавливается на эстакаду или подъемник. Можно, конечно, регулировать со стороны капота, но в этом случае работать придется практически вслепую.
С нижней части двигателя демонтируется брызговик и защита картера.
Рулевая рейка очищается от грязи и визуально осматривается. На ней не должно быть следов потекшей смазки, на пыльниках – повреждений.
Следует проверить, чтобы рейка была плотно прикреплена к моторному щитку, рулевые тяги в месте крепления к рейке не должны иметь люфт.

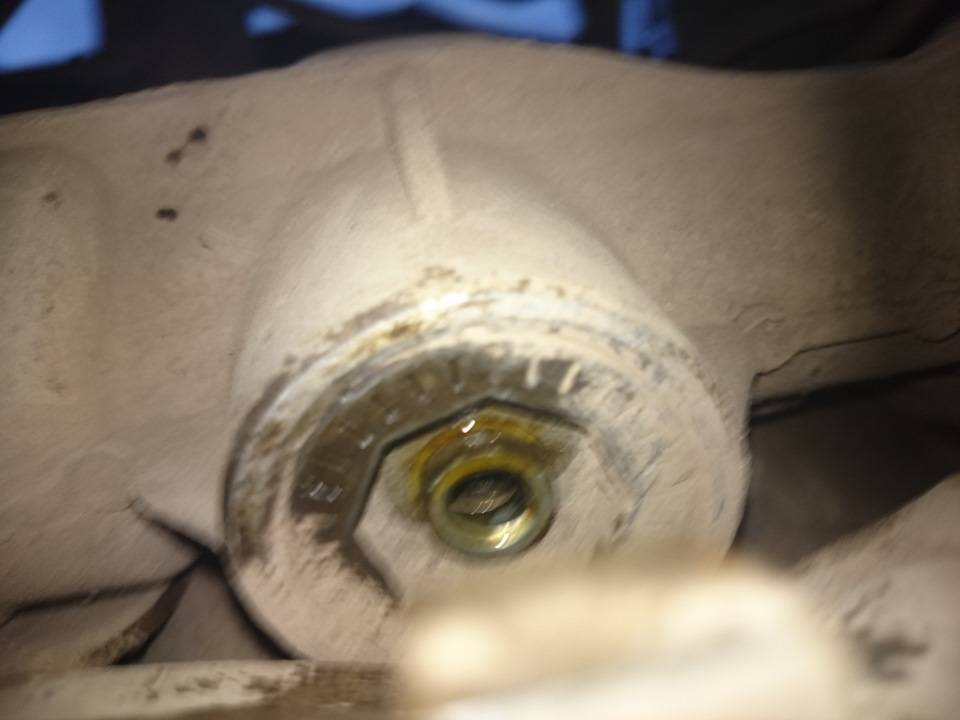

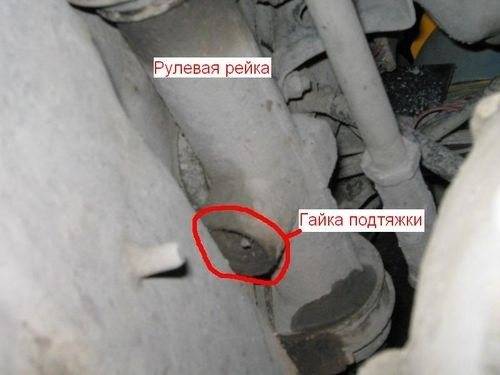

Далее нужно найти гайку регулирования рулевой рейки и очистить от грязи. На ней установлена пластиковая заглушка, которую необходимо снять.
С помощью специального ключа дожимаем регулировочную гайку. В некоторых случаях она фиксируется керном, поэтому после регулировки нужно вернуть фиксатор в исходное положение.
Регулировка выполняется путем затягивания гайки до упора, после чего проверяется наличие люфта на рулевом колесе. Если при повороте руля нужно прилагать большое усилие, необходимо отпустить гайку на несколько градусов.
После того как гайка отрегулирована ее нужно зафиксировать, чтобы избежать самопроизвольного откручивания.

После того как люфт выбран, необходимо сделать пробный заезд и убедиться в нормальной работе рулевого механизма. При свободном вращении руля и отсутствии люфта регулировку можно считать оконченной. Если вращение рулевого колеса доставляет неудобство, нужно отпустить гайку на несколько градусов против часовой стрелки.

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

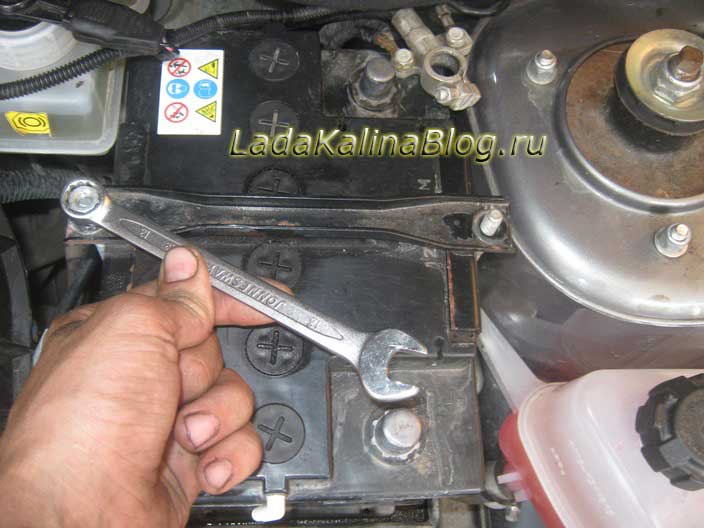

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Почему стучит рулевая рейка на ваз 2109?

есть в ней узел регулировки попробуй отрегулироватьесли не поможет-,тогда замена опорной втулки

новая рейка тоже стучит, может она тоже не отрегулирована? как регулировать?

ключ специальный восьмигранный им подтягивается регулировочная гайка упора рейки расположена снизу рейки не видна.поэтому приходится работать на ощупь

при регулировке покачивать руль и когда стук пропадет-прекратить подтяжку

Спасибо. еще такой вопрос, у моего отца 99, недавно зашелестела коробка, шелест становился все больше и больше,а теперь у нее скоростя с хрустом включаются и заведенный автомобиль на нейтрали дергается вперед, что с ней.

вскрывать нужно и смотреть,дистанционно диагноз глупо ставить

подобный дефект-хруст при включении и дерганье на нейтрали характерны для коробок,которые работают без масло то есть шестерни на вторичном валу приклинивают на нём ,отсюда и попытка вала провернуться

вскрывать нужно и смотреть,дистанционно диагноз глупо ставить

масло проверили в первую очередь как только зашелестела, коробка с щупом, уровень норм. может подшипники рассыпались?

если бы подш рассыпались,то она бы в движении громыхала невыносимо не тяните-разбирайте

Спасибо! завтра начнем трести.

Это только экспериментально. Тянешь — катаешься. Если закусывает и руль после поворота обратно не возвращается — отпускаешь немного. Снова катаешься. Если выработка большая, подтяжка уже не поможет. Либо будет стучать — либо закусывать, особенно в крайних положениях.

Кстати рулевые наконечникик менял? Могут и они стучать, а вовсе не рейка. Раз говоришь что новая рейка также стучит — то очень вероятно что они.

Подергай за рулевую тягу вверх-вниз — люфт и стук есть?

нормальная не должна стучать.

Как подтянуть рулевую рейку на ВАЗ 2114? Практичные способы

Люди, не знающие, как подтянуть рулевую рейку на ВАЗ 2114, часто считают, что эта возможность не предусмотрена конструкцией как таковая. На самом деле это не так: рано или поздно на любой машине может появиться люфт, больший разрешенного для безопасного движения. Соответственно, необходим и способ его устранения. В противном случае у машины значительно увеличится радиус разворота, станет проблематичным процесс парковки и выезда со стоянки, а на больших скоростях автомобиль не будет успевать среагировать на команду водителя (поворот руля)

Всех подобных проблем хотелось бы избежать, поэтому следить за состоянием всего рулевого механизма принципиально важно.Как подтянуть рулевую рейку на ВАЗ 2114? Процесс совсем не труден для исполнения. С ним справится даже человек, не слишком сильно продвинутый в ремонтном деле

Единственное, что будет нужно – это смотровая яма (эстакада, подъемник), особый гаечный ключ, прилагаемый к автомобилю на заводе, и восьмигранник на 17 мм. В идеале хорошо бы еще иметь люфтомер – специальный прибор, замеряющий величину зазора. Отчего увеличивается люфтОсновной причиной является состояние дорог и пыль на них. Несовершенство российских дорог стало уже притчей во языцех; о нем и шутить-то уже неинтересно. Однако в последние годы ситуация несколько обострилась повсеместной установкой лежачих полицейских. Не вопрос, дело нужное для безопасности как пешеходов, так и водителей – если бы эти конструкции везде соответствовали нормам. Но во многих случаях такие препятствия имеют либо завышенную высоту, либо чересчур крутые борта. В результате имеем усиленную нагрузку на все автомобильные узлы, в том числе и на рулевую рейку, и она разбалтывается.Статья по теме «Как проверить рулевую рейку». Подтягиваем рейку

Для начала машина загоняется на яму (или на то, что у вас есть в наличии). Колеса выставляются ровно, без малейшего поворота;
Регулировщик залазит под днище и приступает к операции;
Люфтомером замеряется зазор. Показатель не должен быть больше 10 градусов. Если у вас нет в наличии столь полезного прибора, придется делать все методом научного тыка;
Снимается картерная защита, если она стоит на вашем автомобиле;
На изнаночной стороне рулевого вала отыскивается гайка регулировки. Нередко ее принимают за пробку. Если вы не в курсе, где она стоит и как выглядит, предварительно почитайте паспорт на свою машину – там на схеме она указано очень точно;
Гайка и пространство вокруг нее очищаются от грязи и пыли; вероятно, придется воспользоваться WD 40, если она присохла;
Вставляется предназначенный для этих целей ключ и медленно, постепенно, по часовой стрелке проворачивается до нужного положения;
При наличии люфтомера соответствующие измерения проводятся постоянно; при его отсутствии очень пригодится товарищ, сидящий за баранкой и контролирующий степень затяжки;
В некоторых случаях наблюдается перетяжка гайки. В результате баранка начинает проворачиваться как бы с трудом. Поэтому перед тем, как ставить на место защиту картера и сгонять машину с эстакады, надо проверить ход рулевого колеса, и в случае необходимости гайку чуть ослабить. Ищем идеальное соотношение свободного хода руля и минимального его люфта.

Как сделать необходимость подтягивания более редкой?Бывалые водители говорят: один раз начиная регулировку гайки, затянутой на заводе, становишься заложником этого процесса уже навсегда

Чтобы не слишком часто заниматься подобным занятием, нужно выполнять элементарные правила предосторожности:

Переезжать все препятствия на невысокой скорости, трамвайные и прочие пути – наискосок, по бровкам и бордюрам не прыгать – машина не заяц и не кенгуру;
Не оставлять надолго колеса вывернутыми влево или вправо. Тем более, если вы запарковались надолго;
Зимой не крутить баранку резко на непрогретом авто. Лучше плавно повертеть ее туда-сюда для того, чтобы рулевой механизм успел проснуться и разработался.

Не всегда знания, как подтянуть рулевую рейку на ВАЗ 2114, и умение это делать, спасают ситуацию. Если вы проделали все необходимые манипуляции, а управление нисколько не улучшилось, значит, дело не в ослабленном креплении. Скорее всего, у вас накрылась передающая пара, состоящая из шестерни с зубчатой рейкой. Однако так ли это, или полетело что-то другое в рулевом механизме, покажет только полный демонтаж рулевой рейки. Который, заметим, тоже вполне по зубам человеку, не чурающемуся общения с инструментарием. AutoFlit.ru

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Проверяем рулевую рейку на ВАЗ-2114 своими руками

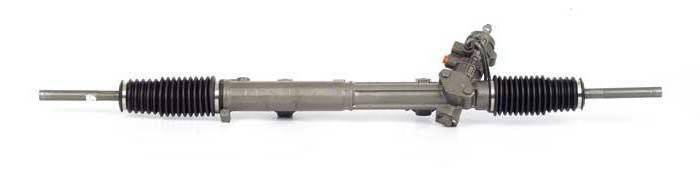

Оригинальная рулевая рейка производства АвтоВАЗ

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги ; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — ( 87±0,25 ) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм .

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30 мин-1 .

Схема проверки рулевой рейки

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

Износ. Каждый механизм автомобиля имеет свой ресурс хода.
В связи с неровными дорогами давление на рейку значительно увеличено.
Недопустимое ускорение при крайнем положении колес .
Механические повреждения вызванные в процессе эксплуатации.

Симптомы поломки

Диагностика стуков в рейке показала, что втулка расшаталась.

Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:

Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
Закусывание рул я, при повороте в одну из сторон.
Люфт рулевого управления вправо или влево.
Вибрация при поездке по ровной дороге.
Нарушен угол развала-схождения.

Когда наступает время замены рейки

Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.

Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:

Регулировка (выявляется при поточной диагностике).
Ремонт (возможный дешевый вариант восстановления узла).
Замена (когда отремонтировать узел не возможно или не целесообразно).

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.

При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел. поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.

Проверку рулевой рейки ВАЗ-2114 необходимо проводить регулярно. Рекомендуется делать эту операцию с поточным техническим обслуживанием.

Если автолюбитель не в состоянии определить неисправность, то стоит не скупиться и обратиться в автосервис, ведь от этого зависит не только жизнь водителя, но и окружающих.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Ремонт рулевой рейки своими руками

Восстановление этой детали необходимо, если при движении вы слышите стуки, которые отчетливо чувствуются на руле. Когда стук можно слышать даже при простом вращении руля, когда машина стоит, то здесь без ремонта просто не обойтись.

Конечно, сложность ремонта напрямую зависит от типа поломки. Пыльники вполне может заменить каждый. Нужно знать, что регулировать рейку нужно вдвоем. Один человек вряд ли справится с этой работой.

Чтобы ремонт прошел максимально успешно, нужно заранее приобрести специальный ремкомплект, а также собрать нужный для этой операции инструмент. И здесь имеется в виду не стандартный набор автолюбителя, а вполне экзотический инструмент. Нужен специальный восьмигранный ключ на 17 и съемники подшипников.

Как подтянуть рулевую рейку

Прежде чем приступать к описанию данного ремонта, если его вообще можно назвать таковым, давайте рассмотрим основную причину, по которой приходится подтягивать рулевую рейку на Приоре.

Итак, думаю, что многие владельцы знают, что при появлении стука со стороны рулевой рейки или ее тяги, необходимо произвести регулировку, а точнее — подтяжку рейки при помощи специальной гайки, которая находится с внутренней стороны корпуса, что хорошо видно на приведенном ниже фото.

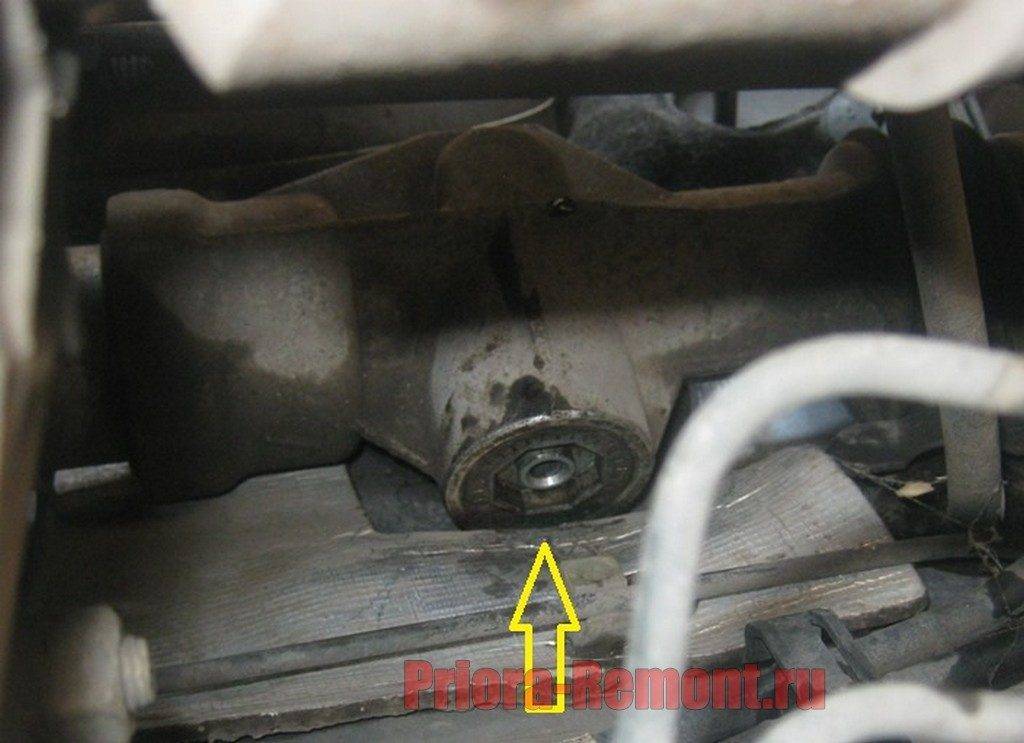

Чтобы понять, где находится эта гайка, посмотрите на фото ниже, все показано уже сверху — со стороны капота, разумеется, в таком случае эта гайка находится с обратной стороны:

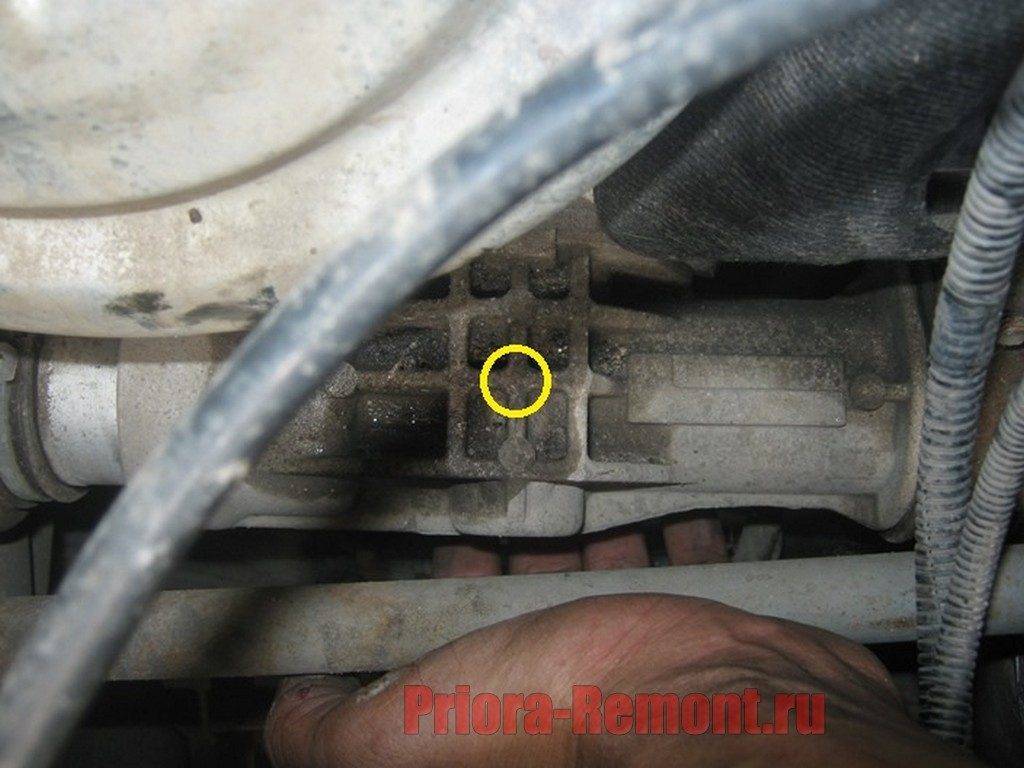

Чтобы добраться до данной регулировочной гайки, скорее всего придется снять аккумулятор, так как без него под капотом больше свободного места. Хотя по хорошему, даже аккумулятор в Приоре не мешает этому ремонту (в отличие от таких авто как Калина или Гранта).

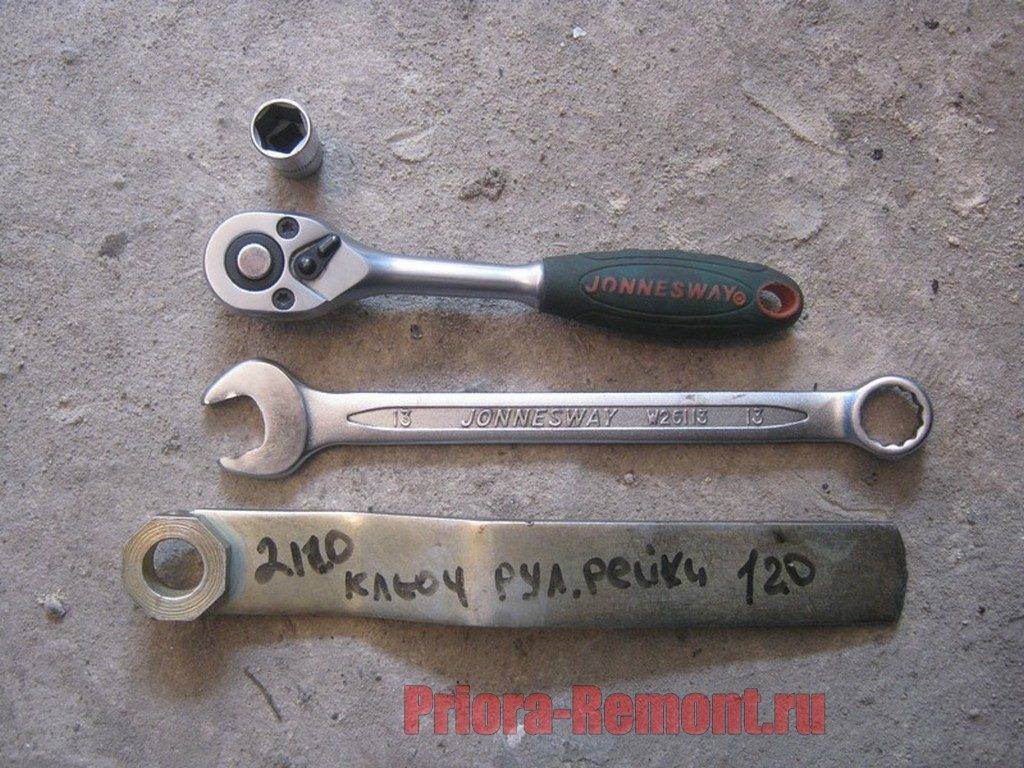

Стоит отметить, что возможно понадобятся следующие инструмент для работы:

ключ на 10 мм или головка с воротком
ключ на 13
ключ для подтягивания рейки — именно 2110 а не 2108

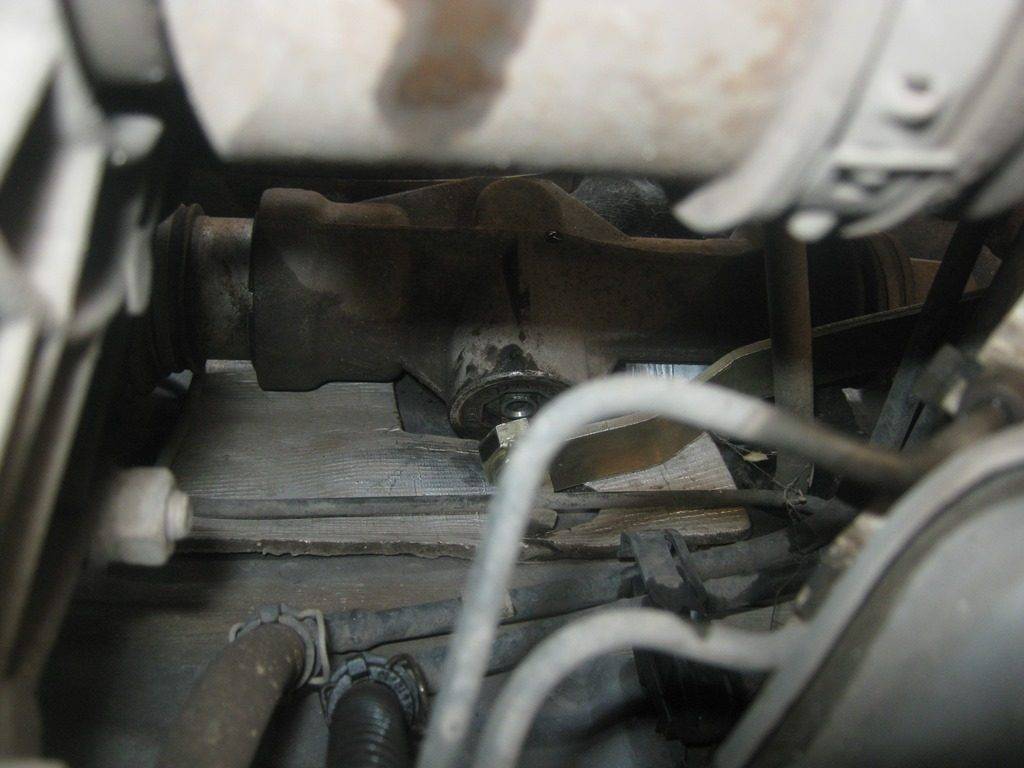

Теперь при помощи специального ключа с внутренней стороны, как и показано на фото ниже, вставляем его в отверстие:

Достаточно сделать менее половины оборота, после чего попробовать люфт на тягах. Если он пропал и стука больше нет, то подтягивать дальше нет смысла, так как можно переборщить, и рейку в таком случае может закусывать. Для более наглядного примера и описания всей процедуры, посмотрите видео отчет ниже.

Как подтянуть рулевую рейку на Приоре и Калине? Советы от мастеров СТО

Машина не слушается, и не знаешь, как подтянуть рулевую рейку на Приоре и Калине, тогда эта статья для тебя. Некоторые владельцы мало вникают в устройство автомобиля, его обслуживание, техосмотр, прочее. Мотивируется все тем, что есть СТО, для чего самому морочиться. Можно и согласится с подобным высказыванием, вот только некоторые поломки можно и самому устранять. Дополнительно экономя деньги, приобретая бесценный опыт, который пригодится по жизни. В старину так и делали, это сейчас принято посещать всевозможные сервисные центры.

В некоторых случаях удивляют ситуации, когда необходимо записываться предварительно в сервис для устранения какой-нибудь «плевой» поломки. Ниже рассмотрим пример подтяжки рулевого управления на отечественном авто.

Какую оплётку выбрать?

Оплётка на руль делает его менее скользким, а также скрывает мелкие дефекты и потёртости, которые нередко появляются на детали со временем. Этот аксессуар способен изменить внешний вид рулевого колеса. Он придаёт ему неповторимый облик. Изделие препятствует дальнейшему износу элемента. Поэтому его и приобретают многие автовладельцы.

При покупке нужно обратить внимание на материал, дизайн и способ крепления

Важно, чтобы с этим аксессуаром было удобно держать руль. С ним не должны потеть руки при долгой езде

Он не должен быть слишком объёмным или ворсистым. Но многие девушки предпочитают чехлы из искусственного меха и похожих материалов. Изделие нужно подбирать так, чтобы оно гармонировало по цвету и оформлению с остальными элементами салона. Некоторые автолюбители предпочитают яркие оплётки на руль ВАЗ 2114, которые заметно выделяются на фоне остального интерьера, но это уже дело вкуса

С ним не должны потеть руки при долгой езде. Он не должен быть слишком объёмным или ворсистым. Но многие девушки предпочитают чехлы из искусственного меха и похожих материалов. Изделие нужно подбирать так, чтобы оно гармонировало по цвету и оформлению с остальными элементами салона. Некоторые автолюбители предпочитают яркие оплётки на руль ВАЗ 2114, которые заметно выделяются на фоне остального интерьера, но это уже дело вкуса.

Современные чехлы имеют разный цвет и дизайн. Крепятся они зачастую по-разному. Некоторые изделия достаточно просто надеть на руль. Но бывают и такие, которые фиксируются специальными верёвочками и тесёмками. Метод крепления обычно не сказывается на надёжности фиксации. Аксессуары для руля изготавливают обычно из следующих материалов:

Кожа или кожзаменитель. Эти материалы долговечны и практичны. С ними рулевое колесо обычно не скользит, а руки практически не потеют. Кожаные чехлы для руля зачастую имеют строгое классическое оформление. Их выбирают, как мужчины, так и женщины. Аксессуары из натуральной кожи обычно стоят недёшево. Чтобы сэкономить, можно выбрать изделие из заменителя.
Замша, плюш или искусственный, реже –натуральный, мех. Они выглядят мохнатыми или бархатистыми. Нередко окрашиваются в яркие оттенки. Поэтому их часто выбирают автоледи. Но у этих материалов есть значительные недостатки. Они зачастую заметно увеличивают размеры руля, а потому его становится неудобно держать руками. В жару руки от таких изделий могут сильно потеть, что вызывает заметный дискомфорт при вождении.
Поролон. Синтетический материал позволяет создавать яркие и оригинальные чехлы любого цвета и дизайна. На них нередко наносят забавные рисунки или надписи. Поролоновые изделия приятны на ощупь и нескользкие. Руки от них обычно не потеют. Такие аксессуары часто выбирают молодые водители обоих полов.

Рулевая рейка Ваз 2114 – симптомы поломки

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Увеличенный люфт рулевого колеса.
Слишком тугое или слишком свободное вращение рулевого колеса.
Утечка смазки через сальники и кожухи рейки.
Внезапное закусывание рулевой рейки во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.

Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

Трубки для рейки.
2 наконечника – они уже идут с гайками.
Ремкомплект.
2 сайлентблока.
Чехол для рейки.

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Устранение стука рулевой рейки путем подтягивания

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно. А для начала, как всегда список необходимых инструментов:

Головка с воротком или обычный на 10
Ключ на 13 (головка будет удобнее всего)
Специальный ключ для подтягивания рулевой рейки Калины (ВАЗ 2110)

Причины стука

Сейчас не буду лезть в дебри, и рассказывать вам про устройство рулевой рейки (будет отдельная статья), сейчас вам важно понять — что рейка это не литой механизм, она составная. Опять же если утрировать то:. В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика

Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам

В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика. Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам.

Вал рулевой рейки собственно соединяется с другим валом, который идет от руля. Когда вы крутите руль, то передается усилие по специальным шлицам, вал внутри рейки начинает ходить вправо и влево, толкая колеса. Небольшая схема.

Теперь самое интересное — почему происходит стук. Да потому что втулки, которые находятся внутри, от времени изнашиваются, и вал начинает в них болтаться (проявляется люфт).

Металл туда ставить нельзя, иначе будет еще и большой износ вала, поэтому слабое звено именно втулки – просто разбиваются от времени. По сути их нужно менять, на что и намекают мастера на СТО, однако на первоначальном этапе, когда только появился люфт, можно это дело подтянуть.
