Рулевая рейка на ВАЗ 2114: замена

Самостоятельная замена рулевой рейки

На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.

Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).

Как снять рулевой механизм

Если на ВАЗ 2114 рулевая рейка требует ремонта или замены, автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.

Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.

В целом, демонтаж рейки осуществляется следующим образом:

Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку через вырез, где стоит стойка

При этом вынимать рейку нужно через правую сторону (пассажирскую).

Установка новой рейки

Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.

Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются).
Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке). Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика

Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его.
После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники;
Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;

После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!

Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?

Снятие

1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.

2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.

3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.

4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.

5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.

6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)

Регулировка рулевой рейки

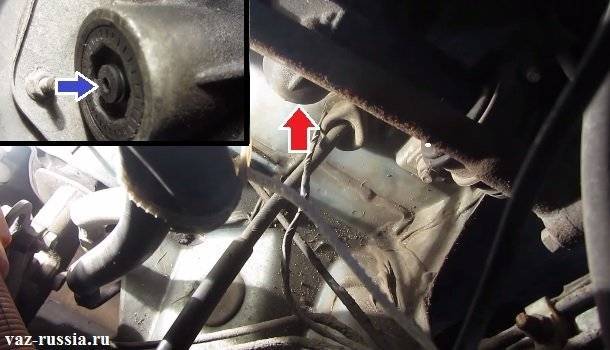

В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.

Ремонт рулевой рейки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Ремкомплект рулевой рейки с подшипником (эур) на ваз ваз 2110-2115

Добро пожаловать! Рулевая рейка — неотъемлемая и очень важная вещь в автомобиле, со временем она изнашивается и появляется неприятный стук, который особенно слышен при повороте и при езде по неровной дороги, данный стук не то чтобы раздражает, но он явно даёт понять что с автомобилем что то не так, да и вообще шутить с рулевым механизмом не нужно и выкинуть немного денег вам всё же придётся, вить если не убрать этот стук (Его в принципе даже и за бесплатно можно убрать, просто подтянув для этого рейку, как это сделать мы напишем в другой статье на которую дадим вам чуть позже ссылку) то рейка в один прекрасный день может просто заклинить, в связи с этим руль застопориться в одном положение и вам останется только жать на тормоз, потому что другого выхода не будет, поэтому с рейкой будьте осторожней.

Примечание! Если вы желаете починить свою рейку, тогда запаситесь заранее инструментом, а именно: Специальный ключ-восьмигранник на 17 вам будет нужен (В автомагазине скажите что вам нужен специальный ключ для отворачивания гайки упора рейки и если продавец окажется знающим, то он вам продаст именно то что нужно), а так же зубило с молотком понадобиться, тиски (Без них работа будет не удобной), ещё всевозможные ключи (Накидные, гаечные, если есть накидными головками запаситесь) и отвёртки с плоскогубцами нужны вам будут!

Когда нужно ремонтировать рулевую рейку? Вообще рейку ремонтируют для замены её защитного чехла или же ещё каких либо деталей, но какие симптомы будет выдавать рейка при неисправности спросите вы? Давайте разберём это! Во-первых если рейка начала стучать при езде по кочкам, или же при повороте (На месте это мало заметно) то уже есть вероятность того что она пришла в негодность, поставьте руль в прямом направление движению и попробуйте руками взять за рейку и пошатать её после этого (Беритесь в том месте где стык рулевых тяг идёт, для наглядности этот стык указан на фото стрелкой), но перед тем как это сделать, немного помотайте руль и доведите его тем самым до такого состояния, когда он будет легко вращаться, а иначе нечего не получиться у вас.

Примечание! Рейка портиться от множества вещей, но сильнее всего от езды по неровной дороги она приходит в негодность, да и вообще от этого подвеска быстрее выходит из строя, поэтому если есть возможность то ездите как можно реже по плохой дороге и как можно чаще по хорошей дороги!

Стучит рулевая рейка

Ремонтируем рулевую рейку на калине

Когда в движение по неровностям Вы ощущаете в рулевом колесе удары, а при поворотах стучит где-то внизу машины — это сообщение про неисправность рулевой рейки. Затягивать с ремонтом не стоит, так как от рулевого управления автомобиля зависит Ваша жизнь и безопасность окружающих. Весь механизм рулевого управления в сборе стоит очень дорого, поэтому сегодня мы расскажем как устранить стук в рулевой рейке автомобиля своими руками.

Стук в рулевой рейке — это еще не «конец света», возможно еще выполнить недорогой ремонт. Перед тем, как приступить к устранению стука, Вам требуется узнать из чего состоит рулевая рейка.

Видео. Устройство рулевой рейки

Стоит напомнить, что на нашем сайте уже есть публикация как заменить рулевую рейку своими руками. Выполнять замену нужно после того, как Вы действительно убедитесь, что ремонту деталь не подлежит.

Рулевая рейка состоит из таких частей:

1. Редуктор усилителя руля — он предназначен для передачи усилия от руля на автомобильные колеса. Одним словом — главная деталь, которая отвечает за повороты колес.2. Рулевая тяга — непосредственно к ней уже идет присоединение рулевой рейки.3. Подвижные шарниры, которые крепятся на автомобильное колесо.

Почему стучит рулевая рейка?

Когда Вы обнаружили неисправность в рулевой рейки, перед Вами стоит два выбора — это заехать на станцию технического обслуживания или выполнить ремонт своими руками. Если Вы решили действовать самостоятельно, нужно выполнить диагностику.

Последовательность осмотра рулевой рейки:

1. Первым делом нужно заглушить мотор, установить машину на опоры или ручной тормоз и попросить сесть друга за руль.2. Отправляемся к передней части автомобиля, откуда произносится стук и просим друга покрутить рулевое колеса вправо-влево.3

Акцентируем внимание на резиновые гофрированные пыльники и их состояние. Если на них есть серьезные повреждения, сильные потеки смазки, значит скорей всего причина неисправности находится там. 4

Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали

4. Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали.

Напомним. что в предыдущей статье мы рассматривали как заменить подшипник задней ступицы своими руками. Процесс достаточно простой, выполнить можно в гаражных условиях.

Что делать, когда стучит рулевая рейка? — инструкция

Если проблема только в наконечниках, ремонт выйдет по доступной цене на любой станции технического обслуживания. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция .

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

1. Снимаем резиновый гофрированный пыльник и удаляем смазку.2. Производим замену втулки, если она имеет повреждения.3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.4. Устанавливаем новый резиновый пыльник.5. Затем подтягиваем болт, который регулирует движение втулки.

Видео. Ремонт рулевой рейки своими руками

Собираем все узлы рулевого управления автомобиля и проверяем, как все работает. Если стук в рулевой рейке «пропал», значит все хорошо и у Вас вышло сэкономить большую сумму денег, которые бы потребовали на станции технического обслуживания. Если же рулевая рейка повреждена, её придется менять.

Как поменять пыльник на рулевой рейке ВАЗ 21099 Рулевая рейка – предназначена для преобразования вращательного движения, которое поступает от рулевого колеса в поступательное движение рулевых тяг, которые поворачивают колеса и позволяют автомобилю управлять автомобилем. С целью предотвращения

Замена рулевой рейки ВАЗ 2115 Замена рулевой рейки ВАЗ 2115 — задача не самая сложная, однако требует определенных навыков. Самостоятельно заменить рулевую рейку можно, но я бы советовал позвать помощника.

ВАЗ-2115 или Lada 2115 – это рейстайлинг ВАЗ 21099, который выпускался на Волжском автомобильном заводе с 1990 по 2004 годы и был родоначальником «Самары» второго поколения. Lada Samara седан – современное название авто, выпуск его начался в 1997 году.

Как заменить рулевую рейку ВАЗ 2115 своими силами

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Производительность автомобиля, как и любого другого механизма, зависит от хорошей работы узлов и деталей. Неполадки в работе рулевой рейки особенно опасны, так как могут привести к роковым ситуациям.

Заменять рулевую рейку нужно, если при повороте рулевого колеса доносится хруст или стук. Иногда ситуацию может исправить подтяжка болтов, гаек и установка новых сальников. Если проблема после этого не устранена, требуется замена рулевой рейки.

Иногда после того, как гайки подтянуты, вращение руля затруднено либо вообще заклинивает.

Стоит ознакомиться:

Необходимые инструменты:

  • съемник для рулевых тяг;
  • шестигранник на «17»;
  • проникающая жидкость WD-40;
  • комплект накидных и рожковых ключей;
  • литол;
  • новая рулевая рейка ВАЗ 2115;
  • наконечники Kroner (на свое усмотрение).

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Замена рулевой рейки ВАЗ 2115 своими руками

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Пока ТС находится на земле, снять болты крепления колеса.
  2. Поддомкратить автомобиль, вывесить колеса.
  3. Демонтировать колеса, обработать гайки жидкостью WD-40.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Внутри салона открутить стопорный болт рулевого кардана.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Под капотом открутить абсорбер, обеспечив доступ к рулевой рейке.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Расшплинтовать гайку наконечника, выбить наконечник стойки (важно не бить по резьбе).

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Также ознакомьтесь

  1. Если съемника рулевых тяг при себе нет, можно использовать молоток и мощную монтажку.

О снятии и замене наконечника рулевой тяги можно прочесть в этой статье

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Выкрутить гайки, которые фиксируют рулевую рейку.
  2. Извлечь рейку справа.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Снять рейку со шлицов. Обычно это не вызывает сложностей.
  2. После снятия рейки с наконечниками, выкрутить наконечники, посчитать количество винтов. Благодаря этому после замены получится комфортнее добраться до станции техобслуживания.
  3. На новой рейке открыть боковые заглушки. Заполнить отверстия литолом.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

В момент прикручивания наконечников важно не перепутать стороны, потому что левый отличается от правого.
Для установки новой рейки нужна будет чья-то помощь. Вернуть рейку обратно, наживить крепления справа

Напарник должен оказать помощь при попадании в шлицы рулевого карданчика. Для разжима хомута вбить в него зубило. После этого шлицы войдут проще.

Стоит ознакомиться:

  1. На рейке есть специальная проточка, в которой должен быть установлен стопорный болт.

Сборку выполнить в обратной последовательности. После того, как рулевая рейка ВАЗ 2115 заменена, сделать регулировку развал/схождения.

Признаки неисправности рулевых наконечников

Рулевые наконечники необходимо заменить, если при езде по неровностям, а также при ускорении движения ощущается биение руля и вибрация, отдающаяся в педаль газа. Визуально определить, в каком состоянии находятся наконечники рулевой рейки, можно только во время проверки пыльников. Эти детали оказывают непосредственное влияние на развал-схождение, а значит, заменять их следует вовремя, поскольку резина начнет стираться неравномерно. Замена наконечников рулевой рейки также проводится, когда автомобиль находится на подъемнике либо на яме. Кстати, эту процедуру лучше всего доверить мастерам, поскольку работа требует точности и силы в руках. В общей сложности весь процесс замены наконечников занимает не более одного часа, поэтому вам не придется надолго расставаться со своим любимым автомобилем.

Помните, что при своевременной замене наконечников рулевая рейка вашего автомобиля будет служить гораздо дольше, а качество езды заметно улучшится.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Характерные поломки рулевой рейки

Порванный пыльник рулевой рейки

Есть несколько наиболее распространенных причин, из-за которых может потребоваться замена узла:

  • Рейка отработала свой ресурс;
  • Автомобиль регулярно эксплуатируется на неровных дорогах;
  • Вывернув в крайнее положение руль, часто совершаются резкие ускорения;
  • Наличие механических повреждений из-за наездов на ямы, ДТП и пр.

Водителям следует обращать внимание на поведение своего автомобиля, который сам может подсказать, что рулевые вышли из строя. Проявляться это может следующим образом:

  • Рейка стучит при выворачивании руля;
  • Руль заклинивает, с определенными трудностями поворачивается в стороны;
  • Наблюдается стук и вибрация во время поездок;
  • У руля увеличился люфт;
  • Нарушается развал-схождение. Это можно определить по неравномерному износу резины.

Когда требуется замена?

Если вы столкнулись с одним из указанных выше признаков неисправности, рейка обязательно подлежит ремонту или замене. Игнорируя эту необходимость, вы рискуете потерять управление в любой момент. Находясь при этом на дороге и двигаясь с высокой скоростью, потеря контроля над автомобилем может привести к самым печальным последствиям.

Есть три способа решить проблему неисправных рулевых реек.

СпособКогда актуален
Отрегулировать рейкуЕсли диагностика показала, что узел не требует ремонта или замены
РемонтЕсли диагностика позволяет выполнить частичную замену элементов. Предусматривается замена с помощью ремкомплекта
Замена узлаЕсли проверка показала полный отказ узла. Установка может осуществляться с новыми тягами или старыми, в зависимости от их состояния.

Добавим, что при пробеге старых рулевых реек на вашем ВАЗ 2114 более 100 тысяч километров, их неисправность вряд ли удастся устранить при помощи ремкомплекта. Самый лучший вариант в данном случае — это полная замена узла.

Демонтаж пыльника

Цена вопроса

Стоимость новых реек зависит от производителя, региона и даже конкретного магазина, где вы собираетесь их приобретать.

Хорошие рейки стоят от 2,3 тысячи рублей, но есть более качественные примерно за 3,5 тысячи рублей.

Набор для замены

Если самостоятельно менять вы не захотите, то приготовьтесь отдать около 1,5-2 тысяч рублей еще за услуги специалистов со станций технического обслуживания.Сегодня это средняя цена подобного ремонта. Опять же, все зависит от уровня автосервиса, а порой и от его наглости.

Резюмируем

Как видите, работы потребуют некоторой сноровки. Но, при желании, их сможет выполнить и новичок, умеющий обращаться с инструментом и обладающий здравым смыслом. Повторное выполнение операции уже не вызывает проблем.

После ремонта следует выполнить процедуру сход-развала или сделать простую проверку. Для этого нужно завести автомобиль и ехать на медленной скорости. Если при прямом положении рулевого колеса транспортное средство не затягивает вбок – все в порядке.

Для защиты крепежей с резьбой соединений от загрязнений и воды эксперты рекомендуют использовать литол или смазки на основе графита. Промазывать детали нужно тщательно. Можно дополнительно усилить защиту трубками. Их одевают на места соединений рулевых наконечников и устройствами тяги (также можно использовать термоусадку).

Ремонт рейки руля

Автомобиль фиксируется от непредвиденного перемещения установкой упоров под задние колеса. Затянуть ручник, заблокировать руль.

Снимаются передние колеса.
Используя съемник, вытаскиваются пальцы из стоек рычагов, предварительно открутив гайки наконечников.
После установки съемника до упора закручивается винт. В напряженном состоянии ключа выбивается молотком палец из рычага.
Откручиваются гайки крепления скоб рейки

Отворачивается изнутри салона болт на рулевом валу.
Выполнив все предварительные операции осторожно, чтобы не повредить шлицы, применяя колебательные движения, отсоединяется хвостовик шестерни от рулевого вала.
Весь узел вытаскивается через правое отверстие в корпусе автомобиля.

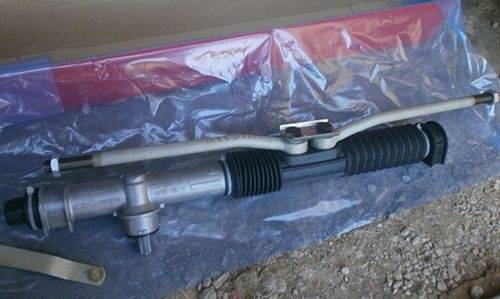

Рулевой механизм с рулевыми тягами

Далее выполняется непосредственно ремонт рулевой рейки ваз 2115:

  • Конструкция зажимается в тиски. Специальной щеткой, тряпочкой смоченной в уайтспирите чистятся все поверхности изделия.
  • Снимаются рулевые тяги. Для этого откручиваются болты на крепящей их скобе, после отгиба «усиков» стопорной пластины, ключом «на 22».
  • Извлекаются стопорная и соединяющая тяги пластины.
  • Удаляются рулевые тяги.
  • С правой стороны снимаются с картера рулевого устройства опора и стопорное кольцо.
  • Срезаются хомуты, с помощью которых крепится защитный чехол. Детали одноразовые выполнены из пластмассы.
  • Снимается защитный чехол.
  • С левой стороны устройства снимаются опора и колпачок для защиты.
  • Ключом «на 17» с восьмигранной головкой откручивается гайка упора рейки, деталь вынимается, извлекается пружина и фиксирующее кольцо.

Извлечение гайки, пружины и фиксирующего кольца

Выбивается из гнезда упор рейки. Для этого картер ударяется о деревянную подставку. Для уплотнения в проточке упора монтируется резиновое кольцо.

  • Снимается уплотнитель.
  • Снимается пыльник шестерни, который достаточно поддеть его отверткой.
  • Снимается стопорная шайба.
  • Специальным ключом «на 24» с восьмигранной головкой отворачивается гайка, которая крепит подшипник шестерни.
  • Снимается гайка с вала.
  • Ключом «на 14» удаляется из картера вместе с подшипником шестерня.

Извлечение из картера шестерни с подшипником

  • Вынимается рейка.
  • Вынимается втулка. Для этого отверткой поддевается опорная втулка, ее выступы должны зайти в картерные отверстия и деталь свободно извлекается.

Извлечение опорной втулки

  • Устанавливается новая втулка. Для этого на нее надеваются новые демпфирующие резиновые кольца таким образом, чтобы против разрезов втулки располагались тонкие части кольца. Выступы втулки должны свободно войти в отверстия картера.
  • По краям втулки резиновые кольца разрезаются и отрезанные части удаляются.
  • С вала шестерни снимается фиксирующее кольцо.
  • С помощью двухзахватного съемника спрессовывается шариковый подшипник.

Снятие шарикового подшипника

Выпрессовка игольчатого подшипника выполняется с применением специального съемника. Если его нет: сверлятся в торце картера два отверстия диаметром два миллиметра, для выхода игольчатого подшипника на кольцо. Через него из картера выбивается подшипник.

Выпрессовка игольчатого подшипника

Полость картера конструкции промывается. Отрезком трубы запрессовывается игольчатый подшипник. После этого отверстие заделывается препаратами подобными «холодной сварки».Смазкой ФИОЛ-1 обильно смазываются подшипники, шестерня приводная и зубья на рейке.

Смазка УНИОЛ-1 закладывается в полость, которая находится над гайкой удерживающей подшипник приводной шестерни. Узел рулевой рейки собирается в обратной последовательности. Крепится защитный чехол и фиксируется хомутами.Упор рейки и гайка выставляются таким образом, чтобы между ними был зазор 0,12 миллиметра. После регулировки зазора рейки, гайка упора накернивается, для предотвращения раскручивания.

Какую рулевую рейку выбрать?

Далеко не всегда оригинальная запчасть (конкретно в ситуации с ВАЗ) отличается высоким качеством. Перечислим три варианта на выбор:

  1. LADA Деталь. Оригинальный производитель запчастей и комплектующих на Ладу предлагает деталь в диапазоне цен от 4500 до 6000 рублей.
  2. SS-20. Изделия от этого производителя устанавливаются с доработанными частями подвески. Отличаются высоким качеством и долговечностью. Стоимость довольно высока – от 10000 рублей за механизм на 2114.
  3. Для желающих сэкономить есть производитель Фенокс. Цена рейки от этого Фенокс – 2000-4000 рублей. Качество довольно низкое, поэтому не стоит надеяться на долгий срок службы.

Как подтянуть рулевую рейку на ВАЗ 2114? Практичные способы

Люди, не знающие, как подтянуть рулевую рейку на ВАЗ 2114, часто считают, что эта возможность не предусмотрена конструкцией как таковая. На самом деле это не так: рано или поздно на любой машине может появиться люфт, больший разрешенного для безопасного движения. Соответственно, необходим и способ его устранения. В противном случае у машины значительно увеличится радиус разворота, станет проблематичным процесс парковки и выезда со стоянки, а на больших скоростях автомобиль не будет успевать среагировать на команду водителя (поворот руля)

Всех подобных проблем хотелось бы избежать, поэтому следить за состоянием всего рулевого механизма принципиально важно.Как подтянуть рулевую рейку на ВАЗ 2114? Процесс совсем не труден для исполнения. С ним справится даже человек, не слишком сильно продвинутый в ремонтном деле

Единственное, что будет нужно – это смотровая яма (эстакада, подъемник), особый гаечный ключ, прилагаемый к автомобилю на заводе, и восьмигранник на 17 мм. В идеале хорошо бы еще иметь люфтомер – специальный прибор, замеряющий величину зазора. Отчего увеличивается люфтОсновной причиной является состояние дорог и пыль на них. Несовершенство российских дорог стало уже притчей во языцех; о нем и шутить-то уже неинтересно. Однако в последние годы ситуация несколько обострилась повсеместной установкой лежачих полицейских. Не вопрос, дело нужное для безопасности как пешеходов, так и водителей – если бы эти конструкции везде соответствовали нормам. Но во многих случаях такие препятствия имеют либо завышенную высоту, либо чересчур крутые борта. В результате имеем усиленную нагрузку на все автомобильные узлы, в том числе и на рулевую рейку, и она разбалтывается.Статья по теме «Как проверить рулевую рейку». Подтягиваем рейку

  • Для начала машина загоняется на яму (или на то, что у вас есть в наличии). Колеса выставляются ровно, без малейшего поворота;
  • Регулировщик залазит под днище и приступает к операции;
  • Люфтомером замеряется зазор. Показатель не должен быть больше 10 градусов. Если у вас нет в наличии столь полезного прибора, придется делать все методом научного тыка;
  • Снимается картерная защита, если она стоит на вашем автомобиле;
  • На изнаночной стороне рулевого вала отыскивается гайка регулировки. Нередко ее принимают за пробку. Если вы не в курсе, где она стоит и как выглядит, предварительно почитайте паспорт на свою машину – там на схеме она указано очень точно;
  • Гайка и пространство вокруг нее очищаются от грязи и пыли; вероятно, придется воспользоваться WD 40, если она присохла;
  • Вставляется предназначенный для этих целей ключ и медленно, постепенно, по часовой стрелке проворачивается до нужного положения;
  • При наличии люфтомера соответствующие измерения проводятся постоянно; при его отсутствии очень пригодится товарищ, сидящий за баранкой и контролирующий степень затяжки;
  • В некоторых случаях наблюдается перетяжка гайки. В результате баранка начинает проворачиваться как бы с трудом. Поэтому перед тем, как ставить на место защиту картера и сгонять машину с эстакады, надо проверить ход рулевого колеса, и в случае необходимости гайку чуть ослабить. Ищем идеальное соотношение свободного хода руля и минимального его люфта.

Как сделать необходимость подтягивания более редкой?Бывалые водители говорят: один раз начиная регулировку гайки, затянутой на заводе, становишься заложником этого процесса уже навсегда

Чтобы не слишком часто заниматься подобным занятием, нужно выполнять элементарные правила предосторожности:

  • Переезжать все препятствия на невысокой скорости, трамвайные и прочие пути – наискосок, по бровкам и бордюрам не прыгать – машина не заяц и не кенгуру;
  • Не оставлять надолго колеса вывернутыми влево или вправо. Тем более, если вы запарковались надолго;
  • Зимой не крутить баранку резко на непрогретом авто. Лучше плавно повертеть ее туда-сюда для того, чтобы рулевой механизм успел проснуться и разработался.

Не всегда знания, как подтянуть рулевую рейку на ВАЗ 2114, и умение это делать, спасают ситуацию. Если вы проделали все необходимые манипуляции, а управление нисколько не улучшилось, значит, дело не в ослабленном креплении. Скорее всего, у вас накрылась передающая пара, состоящая из шестерни с зубчатой рейкой. Однако так ли это, или полетело что-то другое в рулевом механизме, покажет только полный демонтаж рулевой рейки. Который, заметим, тоже вполне по зубам человеку, не чурающемуся общения с инструментарием. AutoFlit.ru

Проверяем рулевую рейку на ВАЗ-2114 своими руками

Оригинальная рулевая рейка производства АвтоВАЗ

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги ; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — ( 87±0,25 ) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм .

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30 мин-1 .

Схема проверки рулевой рейки

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

  • Износ. Каждый механизм автомобиля имеет свой ресурс хода.
  • В связи с неровными дорогами давление на рейку значительно увеличено.
  • Недопустимое ускорение при крайнем положении колес .
  • Механические повреждения вызванные в процессе эксплуатации.

Симптомы поломки

Диагностика стуков в рейке показала, что втулка расшаталась.

Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:

  • Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
  • Закусывание рул я, при повороте в одну из сторон.
  • Люфт рулевого управления вправо или влево.
  • Вибрация при поездке по ровной дороге.
  • Нарушен угол развала-схождения.

Когда наступает время замены рейки

Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.

Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:

  • Регулировка (выявляется при поточной диагностике).
  • Ремонт (возможный дешевый вариант восстановления узла).
  • Замена (когда отремонтировать узел не возможно или не целесообразно).

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.

При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел. поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.

Проверку рулевой рейки ВАЗ-2114 необходимо проводить регулярно. Рекомендуется делать эту операцию с поточным техническим обслуживанием.

Если автолюбитель не в состоянии определить неисправность, то стоит не скупиться и обратиться в автосервис, ведь от этого зависит не только жизнь водителя, но и окружающих.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
