Меняем подшипник задней ступицы на ВАЗ-2114 своими руками

Как это делается

Весь процесс работы может занять около часа, хотя профессиональные мастера делают это за пятнадцать минут:

Первым делом снимается защитный колпачок со ступицы (он есть не на всех ВАЗ-2109). После этого необходимо расконтрить саму ступицу при помощи зубила и молотка. Следующим шагом станет ослабление болта ступицы. Делается это при помощи торцевого ключа на 30.
Далее автомобиль ставится на первую скорость, под другие колеса ставятся «башмаки», которые не дадут ей сдвинуться с места в случае непредвиденной ситуации.
Следующий шаг – снятие колес. Для этого ослабляются болты, после чего автомобиль поднимается на домкрат. У современных домкратов есть один существенный минус – они могут сложиться в самое неподходящее время. Поэтому, когда машина задомкрачена, под нее стоит подставить какие-либо предметы, которые не дадут ее упасть. Это могут быть кирпичи, колесо и т. п.
Окончательно выкрутить все болты и снять колесо.
Необходимо снять направляющие штифты. Впрочем, на вашем автомобиле их может и не быть.
Снятие тормозного барабана. Если он не снимается, его необходимо аккуратно подбить бруском сзади по граням

Делать это нужно осторожно, так как куски граней могут отлететь.
Гайка ступицы откручивается, после чего снимается с цапфы. Это легче сделать при помощи съемника, но если его нет – воспользоваться монтировкой или каким-либо другим подручным предметом.
Колесо нужно вернуть на место и прикрутить его болтами

До конца это делать необязательно.
После того как колесо прикручено, необходимо резко потянуть его на себя. Ступица выскочит вместе с колесом. Это получается не всегда легко, так как на цапфе могут остаться части подшипника. Если это произошло, то стоит воспользоваться зубилом, молотком, монтировкой или съемником.
Подшипник в ступице фиксируется специальным стопорным кольцом, которое можно вытащить при помощи отвертки.
Для того чтобы окончательно вытащить подшипник из ступицы, желательно использовать специальный съемник, а если его нет, то трубу подходящего диаметра. После ряда ударов по ней подшипник вылетит.
Ступица очищается и смазывается. После этого в нее запрессовывается новый подшипник. Если сохранился старый, то можно вставить и его, но этого делать не рекомендуется. Запрессовка происходит при помощи съемника и тисков или с помощью молотка и проставки. Последняя (металлическая или деревянная) вставляется между молотком и подшипником, после чего ударами подшипник вбивается в ступицу на свое место.
Стопорное кольцо вставляется на свое место, ступица возвращается на ось. Если не заходит, то можно воспользоваться молотком и трубой подходящего диаметра. После нескольких ударов ступица встанет на свое место.

Технология замены заднего ступичного подшипника ВАЗ 2114 своими руками

Снятие заднего ступичного подшипника

  1. Начинаем с ослабления колесных болтов и ступичной контргайки, до того как поднимите авто домкратом.

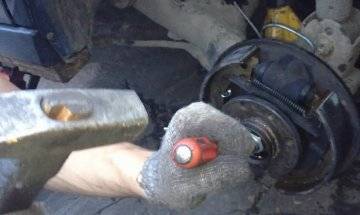

  2. Теперь поднимаем авто домкратом. Свинчиваем до конца ступичную гайку, снимаем колесо. Откручиваем крепления барабана.

  1. Снимаем барабан. Пробуйте сначала расшатать его руками.
  2. Если не получается, обработайте соединения смазкой WD-40.

Совет:
Барабан трудно демонтировать, он давно не снимался. Для облегчения демонтажа, закрутите шпильки в отверстия и затягивайте их поочередно, как на фото. Так же воспользуетесь молотком.

  1. Получаем доступ к ступице и контргайке. Разгибаем стопор, откручиваем её. Для усиления момента используем удлинитель для ключа в виде трубы.

  1. Спрессовываем ступицу. Для этого устанавливаем съемник с лапками, как показано на фото. Захватываем тыльную часть ступицы, упор делаем на торец цапфы. Затягиваем съемное устройство, так деталь постепенно снимется.

  1. Внутри корпуса останется наружная часть изделия с сепаратором и роликами, а на валу внутренняя обойма. Если собираетесь менять колодки, то откручиваем крепления полуоси.

Внимание:
Если колодки не потребуется менять, переходите сразу к пункту № 10.

  1. Открутив болты, демонтируем конструкцию (цапфу, тормозной щиток с колодками). Помогаем ударами молотка по накрученной ступичной гайке. Не повертите полуось!

  1. Щиток тормозов снимется вместе с-осью, задняя часть которой обычно прикипает. Стучим по ней, демонтируем.

  1. С посадочной поверхности цапфы стаскиваем обойму ступичного подшипника, с помощью съемника. Эту же операцию осуществляют так же непосредственно на автомобиле, не снимая полуоси, в том случае если не требуется замена тормозной системы.

  1. Теперь переходим к ступице. Устанавливаем её, как показано ниже, например между двух кирпичей или брусков. Подбираем головку под диаметр внутренней обоймы, с помощью которой, ударами молотка выбиваем деталь из ступицы. Демонтаж завершен.

Установка заднего подшипника ступицы ВАЗ 2114

  1. Отчищаем ступицу от грязи, промываем в бензине, так же делаем с полуосью. Далее смазываем густой смазкой посадочную поверхность ступицы. Ставим шарикоподшипник на отверстие ступицы, ровно и без перекосов, для этого есть монтажные фаски.

  1. Руками нажимаем на новую запчасть, вставляем её на 3 мм. Теперь потребуется старый подшипник, который наставляем сверху.

Совет:
Предварительно шарикоподшипник можно охладить в морозильнике, а ступицу нагреть.

  1. Равномерными ударами боковой частью молотка постепенно забиваем деталь внутрь ступицы. Следите, чтобы не было перекосов.

  1. После того как шарикоподшипник зайдет до конца, появиться возможность вставить стопорное кольцо, устанавливаем его с помощью круглогубцев. Ось так же смазываем.

  1. Наживляем собранную конструкцию на цапфу, ровно, без перекосов. Далее шайбу надеваем на резьбу, накручиваем ступичную контргайку.

  1. Теперь затягиваем гайку, с помощью которой напрессовываем ступицу на ось, не забываем её законтрить. Момент затяжки приведен в таблице ниже. После этого устанавливаем барабан, крепим его и прикручиваем шасси.

Важно знать:
Окончательно протягивают резьбовые соединения при опущенном автомобиле, без домкрата.

Меняем подшипник задней ступицы на ВАЗ-2114 своими руками

Заменить подшипник задней ступицы на ВАЗ-2114 достаточно сложно, но реально своими руками. Так, автомобилисту необходимо знать конструктивные особенности автомобиля, а также иметь некоторый опыт в ремонте подвески, но даже начинающий автолюбитель сможет разобраться в процессе, прочитав данный материал. Статья расскажет о всех особенностях операциях, а также пошагово покажет, как делается процедура.

Устройство задней подвески и ходовой части

Подшипник производства АвтоВАЗ

Прежде чем перейти непосредственно к процессу замены стоит рассмотреть устройство задней подвески, чтобы понять месторасположение детали, а также определить, что необходимо снять, чтобы поменять задний ступичный подшипник.

Устройство задней ходовой части в разрезе

1. Ступица заднего колеса; 2. Рычаг задней подвески; 3. Кронштейн креплений рычага подвески; 4. Резиновая втулка шарнира рычага; 5. Распорная втулка шарнира рычага; 6. Болт крепления рычага задней подвески; 7. Кронштейн кузова; 8. Опорная шайба крепления штока амортизатора; 9. Верхняя опора пружины подвески; 10. Распорная втулка; 11. Изолирующая прокладка пружины подвески; 12. Пружина задней подвески; 13. Подушки крепления штока амортизатора; 14. Буфер хода сжатия; 15. Шток амортизатора; 16. Защитный кожух амортизатора; 17. Нижняя опорная чашка пружины подвески; 18. Амортизатор; 19. Соединитель рычагов; 20. Ось ступицы: 21. Колпак; 22. Гайка крепления ступицы колеса; 23. Уплотнительное кольцо; 24. Шайба подшипника; 25. Подшипник ступицы; 26. Щит тормоза; 27. Стопорное кольцо; 28. Грязеотражатель; 29. Фланец рычага подвески; 30. Втулка амортизатора; 31. Кронштейн рычага с проушиной для крепления амортизатора; 32. Резинометаллический шарнир рычага подвески;

Процесс замены подшипника

Теперь, когда с конструктивными особенностями разобрались, можно перейти к непосредственному процессу замены. Для начала необходимо собрать инструментарий. Что же понадобится: домкрат, набор рожковых и накидных ключей, баллонный ключ, ветошь, торцовый ключ на 30, круглогубцы для снятия стопорных колец, ВД-40 (по надобности), а также новый подшипник.

Когда все собрано, можно рассмотреть пошаговую инструкцию по замене заднего ступичного подшипника на автомобиле ВАЗ-2114:

  1. Устанавливаем автомобиль на ровную поверхность.
  2. Устанавливаем первую передачу на КПП и под передние колеса ставим противооткаты (башмаки).

Вид снятого колеса с автомобиля

Снимаем верхнюю крышку тормозного барабана

Выкручиваем ступичную гайку

Съёмник задней ступицы классический

Выбор детали

Не оригинальный подшипник задней ступицы Kroner

Выбор запасной части всегда становиться не простым заданием, поскольку существует много факторов, которые на это влияют. Стоит отметить, что изделие необходимо выбирать качественное и проверять наличие сертификатов, оригинальных упаковок, а также голограмм. Кроме основного оригинального изделия, существует ряд аналогов, которые рекомендованы к установке. Рассмотрим, все возможные варианты покупки запасной части.

Оригинал

2108-3104020 и 2108-3104020-02 – оригинальные каталожные номера подшипника задней ступицы ВАЗ-2114. Запасная часть под этим артикулом производиться на заводе АвтоВАЗ. Идеально садиться в посадочное место. Средняя стоимость составляет 2000 рублей.

Аналоги

Подшипник задней ступицы

Кроме оригинала существует целый ряд заменителей рекомендованных к установке. Как показывает практика, именно их выбирают большинство автомобилистов, поскольку качество изготовления и ресурс эксплуатации намного выше.

Итак, рассмотрим, все варианты покупки ступичного подшипника:

ремонт. двс .кпп. ходовой. сварка тел 89658512252 режим работы с9.00-18.00 без выходных
Наименование производителяКаталожный номерСтоимость, в рублях
WeberBR 2108-4020500
Master-sport2108-3104020-ST-PCS-MS500
FinwhaleHB321750
CoramCR 001750
HolaNB722750
Meyle214 633 0001750
SCTSCP 1307750
CxCX 081750
KronerK151208850
Optimal802 6581000
PilengaPW-P 13071000
Mapco260811100
FlennorFR8915471200
HerzogH10 12061200
ABS2000681300
PatronPBK13071300
MoogLA-WB-116041400
TrialliCS 2561500
GKN-Spidan267271500
TorqueDAC 306000371500
EGT554312EGTk1500
SNRR172.041500

Как видно из статьи, заменить задний ступичный подшипник на автомобиле ВАЗ-2114 не так уж и тяжело, как кажется на первый взгляд, но не все автомобилисты способны справиться с этим заданием, поэтому зачастую обращаются в автосервис

Стоит отметить, что особое внимание необходимо обращать на выбор изделия, ведь от качества запасной части зависит срок службы самой ступицы

Кто такие упаковщики

Что же ребята с монстрами индустрии разобрались, но существуют еще и так называемые упаковщики – это компании которые не имеют своих производств, а упаковывают «ступичные» сторонних производителей. Небольшой список известных:

1) Ruville – один из самых больших, однако неизбирательный, может упаковывать как серьезные бренды, так и откровенные подделки в основном со стран восточной Европы, Румынии, Польши и т.д.

2) Optimal – упаковщик Польши, работал с IRB, SKF и FAG. Однако сейчас скатился в аутсайдеры, можно встретить поддельный Китай, Украину и т.д. Нужно внимательно присматриваться.

3) HK – раньше принадлежал FAG, соответственно упаковывал только его продукцию, стоит присмотреться.

4) QH – дешевые китайские бренды, однако не подделки. Качество среднее.

5) Corteco – дешевые бренды часто Китай, не стоит брать.

6) Coparts – не стоит брать.

7) NK – дешевые, часто подделки.

СX – низкое качество, часто подделки.

На этом буду заканчивать, выбирайте ступичные подшипники правильно, это одна из важных частей в строении ступицы, напрямую влияющая на вашу безопасность.

Читайте наш АВТОБЛОГ.

(16 голосов, средний: 4,56 из 5)

Как поменять передний ступичный подшипник на ВАЗ 2109

Замена переднего ступичного подшипника ВАЗ 2109, особенно с помощником, при наличии нужных инструментов (они есть почти у каждого автовладельца), занимает чуть более часа по времени. Эта процедура аналогична выполняемой на ВАЗ 2110-2115, для Калины или Приоры, по причине полной идентичности ступичного узла.

Инструменты

Чтобы замена переднего ступичного подшипника ВАЗ 2109 была выполнена быстро, качественно, все необходимые предметы должны быть под рукой:

пассатижи (круглогубцы);
крупная плоская отвёртка (хорошо, если есть набор, но можно обойтись малым);
ключи накидные гаечные, № 10, 13, 17, 19;
ключ шестигранный, №10;
молоток, зубило, монтировка;
ключ № 30, удлинённый, можно воспользоваться торцовой головкой, тех же размеров;
хорошо иметь оригинальный съёмник для ступицы, ВАЗовский, это существенно упростит работу, но можно использовать тиски;
инструмент динамометрический (ключ), без него трудно правильно, с нужным усилием, потянуть гайку ступицы;
универсальный съёмник тоже пригодится.

Для проведения работ понадобится хорошее освещение, также ускорит работу наличие смотровой ямы или эстакады. Поверхность, на которой устанавливается машина должна быть ровной. Под задние колёса подводят упоры, это могут быть обычные деревянные бруски – «башмаки», а передачу на КПП выставляют 1-ю.

Выполняем собственноручную замену ступичного переднего подшипника ВАЗ 2109

Пошагово, предпринимаются такие действия:

  1. Гайку передней ступицы немного отпускают в самом начале, прежде, чем авто подняли домкратом.

  2. Фиксация переднего колеса тоже должна быть ослаблена.
  3. Колесо надо демонтировать, гайка ступичного подшипника скручивается ключом № 30. Это непросто, гайки ступицы обычно «прикипают» к резьбе. Так что, ключ или головку потребуется удлинить, положим, обрезком трубы, для увеличения плеча рычага.

  4. Суппорт фиксируют 2 болта, их свинчивают ключом № 17, отсоединяя суппорт от поворотного кулачка.
  5. Отвёрткой разгибаются колодки, суппорт надо убрать, как удобнее, лучше положить на подставку, подвешивать на шланге нежелательно, он может быть повреждён.
  6. На болтах закреплен ещё тормозной диск, который тоже подлежит демонтажу. Болты шаровой опоры удобно развинтить накидным ключом, потом снимают кулак.

  7. Развал колёс в процессе обязательно нарушится поэтому прежде, чем снимать кулак, зубилом отмечают место регулировочного болта в стойке и положение самого кулака. Тогда при сборке узла первоначальный развал восстановить реально, пусть не в точности, то очень близко к идеальному.
  8. Вручную ступицу выколачивают из элемента, с помощью соответствующего диаметра обрезка трубы, потом круглогубцами убирают стопорное кольцо.

  9. Саму деталь снимают, выпрессовывая, что удобно выполнить специальным съёмником.
  10. Теперь то место, где был подшипник, необходимо тщательно очистить от грязи, ржавчины (для этого есть специальные металлические щётки или скребки, можно пользоваться для этого даже кухонным ножом), нанести слой смазки – солидол.

  11. Приобретенный новый передний ступичный подшипник, рекомендованный для ВАЗ 2109, требуется впрессовать в кулак. Кстати, идеально на место новая деталь сразу, скорее всего, не встанет. «Сажать» на место понадобится вручную, используя всё тот же обрезок трубы, подходящего диаметра, вбивая деталь в кулак. И перекосов здесь нельзя допускать, кулак – на ровной поверхности, наставка – точно по диаметру, строго на месте, удары молотка аккуратные, с дозированным усилием.

После всего производится сборка узла, предыдущие операции выполняются в обратном порядке, от возвращения на место стопорного кольца, до установки колеса. Ступичную гайку хорошо затянуть динамометрическим инструментом, усилие 20 H*m.

После того, как замена переднего ступичного подшипника ВАЗ 2109 была произведена, понадобится проверить степень успешности и качество работы. С этой целью, установив колесо, приподнимаем авто повыше, как при начальной диагностике, проверяя на наличие люфта (покачать колесо во всех плоскостях), плавность и бесшумность вращения. Если вместо очень тихого, ровного гула слышится стук, щелчки, вращение с усилием, люфт больше нормы – работу надо переделывать.

Данный способ считают самым простым, при альтернативном варианте смотровая яма или эстакада необходима. Если применять данный метод замены ступичного переднего подшипника ВАЗ 2109 своими руками, то самое сложное – не нарушить развал колёс. Иначе надо проводить повторную регулировку.

Как узнать, что задний подшипник неисправен

Ступица является важной и неотъемлемой частью автомобиля. Эта маленькая деталь помогает в передаче крутящего момента между коленвалом и колесом

Благодаря этому автомобиль начинает свое движение. Проблемы с деталью, чаще всего, возникают после 110–130.000 км пробега. Если подшипник некачественный, то его хватит на 85–90.000 километров. Изначально при быстрой езде появляется громкий гул в районе задних колес. Со временем, когда подшипник все больше деформируется, может происходить увод колес в сторону. Если такой шум появляется на низких скоростях, следует сразу же отправляться на СТО или в гараж, так как продолжать дальнейшее движение опасно для водителя и других участников дорожного движения.

На современные ступицы задник колес особенно сильное влияние оказывают вертикальные и горизонтальные нагрузки, а также высокий крутящий момент. Помимо этого, оказать негативное воздействие на детали может и сам автолюбитель. Это происходит при замене колес, когда необходимо закрутить болты крепления. Приложив слишком много силы, можно переусердствовать и повредить подшипник.

В ваз 2114, задние подшипники изнашиваются в следствии слишком сильного давления на них при езде. В следствии такого воздействия деталь теряет свою герметичность и быстро выходит из строя. Неправильная установка подшипника при ремонтных работах также негативно влияет на срок пользования.

Устройство ступицы на Ладе Гранте

Передняя

  • поворотный кулак;
  • внешнее и внутреннее грязеотражательные металлические кольца;
  • передние подшипники роликового типа;
  • ступица;
  • шайба;
  • гайка ступицы;
  • стопорное кольцо, заглушка.

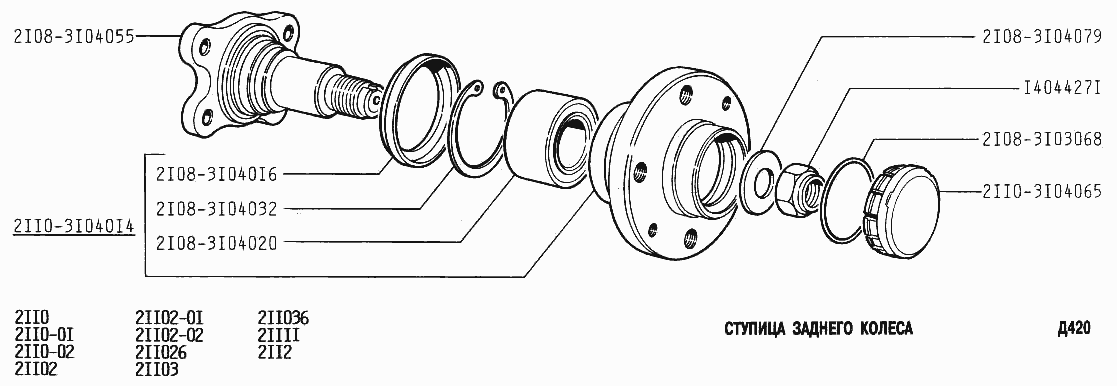

Устройство задней ступицы

  • ось ступичного механизма;
  • металлический шариковый подшипник;
  • грязезащитное кольцо;
  • стопорное кольцо;
  • шайба;
  • гайка;
  • уплотнительное кольцо;
  • резиновый пыльник;
  • крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

  • качество изготовления детали;
  • частота эксплуатации технического средства;
  • стиль вождения;
  • качество дорожного покрытия;
  • агрессивная среда;
  • высокие рабочие температуры;
  • соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

  • появление нехарактерного шума в процессе вращения колеса;
  • биение колеса в рулевую колонку;
  • вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
  • металлический скрежет в процессе вращения колеса;
  • люфт ступицы переднего колеса.

Диагностика ступичного механизма

  1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
  2. Домкратим переднюю (заднюю) часть.
  3. Проворачиваем колесо машины, проводим дефектовку.
  4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Замена подшипника передней ступицы Лада Калина: фото, видео, цена

Подробно о замене заднего ступичного подшипника мы уже писали. Рано или поздно в жизни владельца Лада Калина наступает момент, когда необходимо заменить передний ступичный подшипник. Эта деталь может выйти из строя через 20 000 км или раньше, все зависит от качества изделия. Согласно сервисных мануалов, ее замена должна проводится каждые 25-30 тыс. км.

Видео по замене переднего ступичного подшипника на Лада Калина:

Видео расскажет, как провести замену переднего ступичного подшипника Лада Калина, особенностях, а также даст некоторые рекомендации.

Процесс замены переднего ступичного подшипника

Новый ступичный подшипник Лада Калина

Для замены переднего ступичного подшипника на Ладе Калине потребуется определенный инструментарий, а именно: головка на 30, тонкое зубило, обвёртка, пассатижи для снятия стопорных колец, оправки.

Схема деталей ступицы и поворотного кулака

Когда собран весь инструмент, можно перейти непосредственно к процессу замены:

  1. Снимаем «клемму-минус» с аккумулятора.
  2. Демонтируем колесо с автомобиля.

    Вид снятого колеса Калина

  3. Снимаем суппорт и тормозной барабан. Для этого необходимо открутить болты крепления, которых 4 штуки.

    Снимаем суппорт и тормозной барабан

  4. Откручиваем гайки крепления ступицы.

    Вид демонтированной ступицы

  5. Отсоединяем шаровую опору от поворотного кулака, для этого необходимо открутить две гайки крепления.

    Демонтированный поворотный кулак

  6. Откручиваем гайку фиксации подшипника и снимаем ее вместе с шайбой.
  7. Выводы поворотный кулак с кронштейна стройки.
  8. Демонтируем наружный шрус и снимаем кулак.

    Снятый поворотный кулак

  9. Выпрессовываем ступицу из кулака.

    При помощи молотка и тисков выпрессуем ступицу с поворотного кулака

  10. Наружная часть подшипника может остаться на ступице, поэтому ее необходимо снять при помощи съемника.

    Подшипник ступицы на поворотном кулаке

  11. Демонтируем стопорные кольца подшипника с поворотного кулака.

    Демонтируем стопорное кольцо подшипника ступицы

  12. При помощи оправки выпрессуем подшипник.
  13. Теперь можно перейти к сборке.
  14. Устанавливаем новое спорное наружное кольцо.
  15. Впрессуем новый ступичный подшипник.

    Впрессуем новый подшипник ступицы

  16. Монтируем внутренние стопорное кольцо.

    Впрессованный новый подшипник

  17. Устанавливаем ступицу.
  18. Далее сборка проводится в обратном порядке.

Вот и все, подшипник заменен, и необходимо провести эти же операции с противоположной стороны.

Выбор запасной части

К выбору подшипника на Калину стоит относиться тщательно, поскольку именно от качества этого изделия будет зависеть, насколько хорошо вращаются передние колеса, а также держится вертикальный люфт колеса. Существует несколько вариантов покупки переднего ступичного подшипника на Калину.

Оригинальный подшипник

Оригинальный каталожный номер переднего ступичного подшипника – 1118-3103020. Средняя стоимость изделия составляет около 1500 рублей. В его комплект входит: подшипник, натяжная гайка и стопорное кольцо. Производство АвтоВАЗ.

Аналоги

Ступичный подшипник PILENGA

Аналог оригинальной детали производят две компании: Weber, с каталожным номером —  BR 1118-3020 и Pilenga, с артикулом — PW-P 1313.

Оба производителя зарекомендовали себя на рынке достаточно хорошо и производят качественные запасные части. Средняя стоимость изделий составляет 1000 рублей. Комплектация стандартная, и ничем не отличается от АвтоВАЗ.

Как показывает практика, также подходят на Калину ступичные подшипники от ВАЗ-2108, но существует нюанс, поскольку он на несколько сотых мм меньше. Поэтому эксперты не рекомендуют его устанавливать, ведь случались случаи, когда он после установки проворачивался.

Заменить передний ступичный подшипник на Ладу Калину, как оказалось не так уж трудно, но все, же требуются некоторые знания в автомобилестроении. Как показывает практика, некоторые автолюбители устанавливают это изделие из тюнинг комплекта ступицы от «Брембо». Она имеет улучшенные характеристики, а также служит до 50-60 тыс. км. Правда, вот цена тоже не маленькая, один комплект стоит около 2000 рублей.

Ремонт ступицы: популярные ошибки и заблуждения

Такой ремонт, как замена ступичного подшипника на ниве, можно без особых трудностей проделать самостоятельно

Ступичные подшипники на автомобиле ВАЗ 2121 и Шевроле Нива имеют совсем небольшой ресурс из-за конструкции подвески, по сравнению с другими полноприводными автомобилями, потому, этим деталям нужно уделять повышенное внимание, чтобы вовремя выявить неисправность. Ремонту такие подшипники не подлежат, их нужно только менять на новые

На СТО цена работа по замене подшипника ступицы может в несколько раз превышать цену самой детали, потому есть смысл заменить изношенную деталь своими руками в гаражных условиях.

Замена ступичного подшипника на ниве не предполагает ничего сложного, если следовать строго по инструкции. Любой, даже начинающий автовладелец справится с таким ремонтом. Не на всех вазах ступичные подшипники меняются одинаково. Конструкция ступицы автомобиля Нива отличается от конструкции других вазовских моделей, поэтому процесс замены подшипника также будет иметь свои отличия.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Если есть предположения, что подшипник исчерпал свой ресурс, то можно это проверить на стоящем автомобиле. Для этого нужно поддомкратить колесо, на подшипник которого падают подозрения и руками подергать колёсо по вертикали. Если присутствует люфт, то, с большой вероятностью виновен в этом подшипник. Также можно завести автомобиль, включить 3 или 4 скорость, перед этим вывесив колёса, разогнать до 70-80 км/час и заглушить. Выйдя из салона и подойдя к вращающемуся колесу, можно сделать вывод о состоянии подшипника по наличию гула.

Необходимые инструменты для работы

  • Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
  • Ключ для откручивания колёсных гаек;
  • Плоская отвёртка. Чтобы снять защитный колпачок;
  • Головка на 27;
  • Бородок слесарный. Для расправления буртика ступичной гайки;
  • Молоток;
  • Гаечные ключи на 10, 17, 19 и 22;
  • Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
  • Тиски;
  • Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

  • Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
  • Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
  • Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
  • При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
  • Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
  • Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
  • Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
  • Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
  • Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
  • Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
  • Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
  • Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
  • При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

После очистки колодца от старой смазки можно переходить к монтажу нового подшипника

Замена ступичного подшипника на ниве происходит в обратной последовательности, важно только не забыть набить внутрь свежей смазки «литол 24» и после установки поворотного кулака на автомобиль отрегулировать зазор в подшипниках

Обновлено: 09.08.2019

103583

Диагностика подшипника

Поговорим о том, как проверить ступичный подшипник.

Косвенным признаком того, что необходимо обратить внимание на подшипник на ВАЗ 2114, является появление характерного гула или гудения со стороны одного из колес во время движения. Обычно на высоких скоростях шум усиливается, поэтому его легче услышать на трассе. Водитель, находясь в салоне, не всегда способен правильно определить источник шума

Например, гул из левого колеса может восприниматься, как из правого. Или наоборот. Чтобы точно определить на слух, где расположен поврежденный подшипник, нужно проследить за тем, как изменяется звук на поворотах, когда механизм подвергается более высокой нагрузке.Если при повороте направо звук исчезает, а при повороте налево – появляется, износился правый подшипник

Водитель, находясь в салоне, не всегда способен правильно определить источник шума. Например, гул из левого колеса может восприниматься, как из правого. Или наоборот. Чтобы точно определить на слух, где расположен поврежденный подшипник, нужно проследить за тем, как изменяется звук на поворотах, когда механизм подвергается более высокой нагрузке.Если при повороте направо звук исчезает, а при повороте налево – появляется, износился правый подшипник.

Диагностика осуществляется следующим способом.

Поднимаем автомобиль так, чтобы вывесить диагностируемое колесо. Покачиваем его с помощью рук, взявшись за верхнюю часть. Прокручиваем колесо руками

Обращаем внимание на плавность замедления движения и на посторонние звуки. О возникшей проблеме может также свидетельствовать возникающий люфт

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
