Меняем подшипник передней ступицы на ВАЗ-2110 своими руками

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

• Специальный съёмник для демонтажа подшипника.

• Вороток.
• Головка на «30».
• Ключи или накидные головки на «17» и «19».
• Оправка для выбивания ступицы.
• Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону.
Снимаем колесо.

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

1. Аккуратно выкручиваем тормозной диск от ступицы.

2. Затем, производя несильные удары освобождаем ступицу.

3. А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

1. Сначала необходимо позаботиться об удалении стопора.

2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.

3. После этого весь процесс сборки проводим в аналогичном порядке снятию.

• К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
• А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

• Перейдя на верстак, производим замену подшипника ступицы.

• Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.

• Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки

1. Ставим метки.
2. Выбиваем все болты у кулака.
3. Демонтируем болты крепления на нижней шаровой опоре.
4. Таким образом подшипник будет выбит из ступицы.
5. Убираем стопорные кольца.
6. Выпрессовываем подшипник.
7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
2. Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд

Что такое ступичный подшипник и где он расположен в ВАЗ 2110

Ступичный подшипник необходим для плавного и ровного вращения колеса. Его замена осуществляется несколько сложнее чем на задней ступице из-за особенности конструкции узла

Важно понимать, как устроен передний кулак и как соединяются между собой детали ступицы. В нижеприведённой схеме отображены все элементы и непосредственное местонахождение ступичного подшипника

Схема узла и расположение ступичного подшипника

Если в процессе эксплуатации автомобиля постоянно слышится гул из-под переднего колеса и заметно его неровное вращение, то лучше сразу приобрести в магазине новый подшипник и заменить механизм. Даже если попытаться отрегулировать и лучше зафиксировать старую изношенную деталь, то со временем вновь потребуется ремонт.

Как выглядит подшипник передней ступицы ВАЗ 2110

Это интересно: Какое масло лучше заливать в 16-ти клапанный двигатель на Лада Калина (опрос)?

Как производится замена подшипника передней ступицы

Перед началом ремонта автомобиль лучше поставить на 1 передачу и установить под колёса небольшие упоры. Для более комфортной работы понадобится смотровая яма, так как добраться к некоторым креплениям механизма непросто. Из инструмента нужно подготовить:

1. Съёмник, чтобы достать сам подшипник из узла.
2. Срез трубы определённого диаметра, с помощью которой будет выбиваться ступица.
3. Накидные ключи на 17 и 19.
4. Головка на 30 с хорошим воротком.

Не забудьте приобрести в магазине новые подшипники. Лучше отдавать предпочтение оригинальным запчастям, которые отвечают всем стандартам качества.

Способы и варианты

Приступаем к подготовительным работам. Они необходимы при любом раскладе.

1. Немного отжимаем колёсные болты.
2. С помощью ключа на 30 откручиваем гайку подшипника. Для легкосплавных дисков потребуется полностью снять переднее колесо.

   Отжимаем колёсный болт для получения доступа к суппорту

3. Отжимаем суппорт с помощью отвёртки и откручиваем его от переднего кулака.

   С помощью отвертки отжимаем суппорт и снимаем его

4. Далее снимаем со ступицы тормозной диск.

Дальнейшая работа по замене может проходить несколькими способами. Каждый из них имеет свои преимущества и недостатки. Выбирайте оптимальный для себя исходя из наличия необходимого оборудования и инструмента.

1. Замена подшипника без демонтажа поворотного кулака. Его преимущество в том, что нам не потребуется снимать болт регулировки развала. Но при этом сам процесс будет не совсем удобным, и без хорошей смотровой ямы здесь не обойтись. Для выбивания ступицы и выемки самого подшипника также придётся приложить больше усилий. Такой способ чаще выбирают опытные механики, чтобы сэкономить немного времени. Он требует хороших практических навыков.
2. Второй способ более удобный и подойдёт даже новичкам. В отличие от первого, будет нарушена регулировка развала и после замены подшипника передней ступицы потребуется дополнительная настройка.

   Делаем насечки для дальнейшей настройки развала

3. Третий способ займёт у вас больше всего времени, он заключается в полном демонтаже передней стойки и замене подшипника с применением тисков. Для этого нужно предварительно распрессовать рулевой наконечник и снять болты крепления механизма к кузову.

Это интересно: Система улавливания паров бензина

Мы более детально остановимся на втором способе, так как он лучше всего подходит для начинающих автолюбителей:

• снимаем поворотный кулак, предварительно открутив два болта на стойке и два болта крепежа нижней шаровой опоры;

  Снимаем поворотный кулак, открутив болты

• трубой нужного диаметра выбиваем саму ступицу с подшипника;

  Выбиваем подшипник трубой подходящего диаметра

• вынимаем подшипник, используя тиски;
• проводим чистку посадочного места от грязи и старой смазки;
• запрессовываем подшипник и закрепляем стопорное кольцо;

  Запрессовываем подшипник и устанавливаем стопорное кольцо

• поворотный кулак вместе с новой деталью закрепляем на ступице;
• дальнейшую сборку проводим в обратном порядке.

Замена подшипника ступицы заднего колеса на примере ВАЗ 2110

На ВАЗ 2110, как и, собственно, на любой другой переднеприводной Ладе, заменить подшипник ступицы заднего колеса несколько проще, чем переднего. Имея под рукой необходимые съемники и минимальный набор сантехнического инструмента, вы сможете справиться с работой самостоятельно. Рекомендуется соблюдать следующую последовательность действий.

1. Снимите крышку ступицы с колеса и, когда автомобиль стоит на земле, подденьте гайку ступицы молотком и небольшим зубилом;
Ослабьте гайку ступицы, колесные болты и стержни крепления барабана, иначе автомобиль может «упасть» с домкрата, выполняя эту работу в воздухе. Затем приподнимите заднюю часть «десятки» со стороны заменяемого подшипника. 3;
Выкрутите до упора болты крепления колеса ВАЗ 2110. Затем поместите его под автомобиль, чтобы закрепить домкрат. Можно даже поставить на колесо деревянную доску и ослабить домкрат, частично перенеся вес с него на нашу дополнительную страховку;
4. Открутите стержни крепления барабана и попробуйте его снять

Если он не отрывается легко, попробуйте осторожно постучать молотком или использовать съемник с поворотными ручками;
5. Гайка ступицы, предварительно сплющенная и сломанная, должна легко откручиваться от оси;
6

На следующем этапе нам снова понадобится наш ранее использованный съемник. Мы будем использовать его для снятия ступицы и подшипника с оси подвески;
7. Использование специальных плоскогубцы или игольчатые плоскогубцы носа, снимите подшипник стопорное кольцо со своего места.

Большая часть работы практически сделана. Дальнейшая замена ступичного подшипника ВАЗ 2110 — дело техники. Старый подшипник можно снять со ступицы специальным съемником или пластиной и молотком, предварительно зажав ступицу ВАЗ 2110 в тисках. Запрессовать новый подшипник удобнее всего съемником, предварительно смазав внутренние контактные поверхности Литолом. Однако, если вы просто предпочтете кусок трубы с диаметром, подобным диаметру наружного кольца — ничего страшного не произойдет.

Если шумы слышны от передних колес, то предложенного выше алгоритма будет недостаточно. Винты придется откручивать еще немного, и хлопоты, связанные с этим, также увеличиваются в той же степени. О том, как заменить подшипник ступицы переднего колеса, мы посвятили следующую часть нашей статьи.

Как отвернуть ступичную гайку — деликатный способ

• Трубчатый торцевой гаечный ключ — «вороток». Инструмент должен быть изготовлен из высокопрочной стали.
• Мощная отвертка.
• Железная труба.
• WD-40.
• Металлическая щетка.

1. Очищаем резьбу от загрязнений, используя щетку с металлической щетиной. Теперь следует пропитать ступичную гайку проникающей смазкой. Например, WD-40.
2. Пропитываем проникающей смесью ступицу. На 10-15 минут можно передохнуть, а затем следует надеть на гайку головку от ключа и несколько раз ударяем по ней молотком, постепенно повышая силу удара. Только не переусердствуйте: смысл данного действия в том, чтобы произвести небольшую деформацию гайки, за счет этого снять ее будет легче. И сразу после ударов следует попытаться открутить ступичную гайку на ВАЗ или машине другой марки.

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

• Автомобиль стопорится спереди.
• Срываются болты колёс.
• Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
• Необходимая сторона поддомкрачивается, выставляются «козелки».
• Колесо снимается.
• Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Задний ступичный подшипник ваз 2110

• Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
• Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
• Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
• Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
• Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

• Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
• Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Ваз 2110 подшипник задней ступицы

• Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
• Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
• Ступица устанавливается на твёрдой поверхности.
• Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
• Пол килограммовым молотком слегка выравнивают элемент в плоскости.
• Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

• Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
• Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Легко заменить подшипник задней ступицы

Порядок сборки подшипника

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

Ступичный подшипник сзади

• Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
• Надевается и прикручивается снятый ранее тормозной барабан с колесом.
• Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
• Колесо с центральной гайкой затягиваются.
• Закрываются гайки ступицы и надёжно затягиваются колеса.

Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

Диагностика стука, возникающего в передней подвеске автомобиля ВАЗ 2112

В автомобиле ВАЗ 2112 установлена телескопическая, независимая передняя подвеска с цилиндрическими винтовыми пружинами(см. Замена передних пружин ваз 2110 делаем своими силами), с гидравлическими амортизаторами на стойках. Для того, чтобы определить если ли на ВАЗ 2112 стук в передней подвеске необходимо выполнить такие работы:

• Сделать выезд на автомобиле, который даст возможность выявить наличие дефекта и определить режим его проявления.
• Определить момент затяжки гаек, которые фиксируют: верхнюю опору стойки к кузову, верхнюю опору стойки к ее штоку.
• Сделать выезд на авто.
• Если дефект не устранен нужно, проконтролировать люфт шаровой опоры на передней подвески.
• При необходимости контролируется регулировка зазора между рейкой рулевого механизма и упором.
• Снова выезд на машине.
• Дефект не устранен, поэтому проверяется люфт подшипника, который расположен в верхней опоре и в самом подшипнике этой опоры стойки.
• При выявлении отклонений выполняется замена переднего подшипника ступицы ВАЗ 2112 или другой поврежденной детали.
• Контрольный выезд на авто, стук остался.
• Меняется телескопическая стойка. В зависимости от неисправностей левая или правая.
• После проведения всех операций на ВАЗ 2112 стук в передней подвески будет устранен, что проверяется при поездке на автомобиле.

Как заменить подшипник передней ступицы на автомобиле ВАЗ 2112

Установленному в ступице шариковому двухрядному подшипнику во время эксплуатации регулировка или смазка не требуется. Выпрессовка ступицы приводит к разрушению подшипника, поэтому только при замене подшипника можно выпрессовать из поворотного кулака ступицу.

Совет: при запрессовке подшипника ступицы нужно брать оправку из набора соответствующего размера. При их отсутствии можно использовать кольца старого подшипника.

• На ВАЗ 2112 замена подшипника передней ступицы начинается со снятия защитного колпака.
• Раскернивается гайка ступицы. Ослабляется гайка ступицы и затяжка болтов, фиксирующих на автомобиле колесо.

Совет: Затяжка гайки осуществляется большим моментом, поэтому лучше использовать рычаг при ее откручивании, например, кусок трубы.

• Снимаются колесо, тормозной диск.
• Ослабляется затяжка гаек, удерживающих болты крепления к стойке поворотного кулака.
• Откручиваются два болта, которыми фиксируется шаровая опора к поворотному кулаку.
• Отворачиваются гайки и вынимаются болты, удерживающие поворотный кулак стойки.

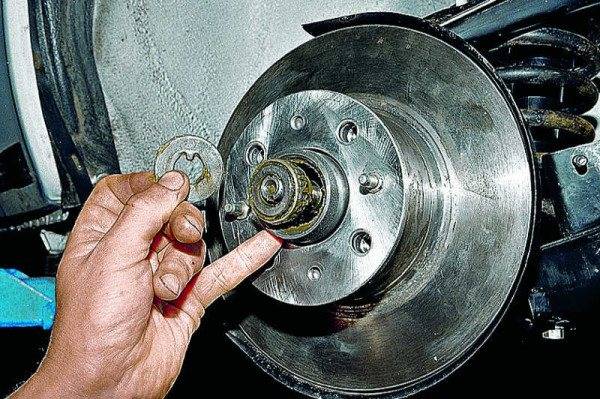

• Откручивается гайка ступицы и снимается упорная шайба.
• Поворотный кулак выводится из кронштейна стойки, как показано на фото.

Вытаскивается кулак из кронштейна стойки

Выколоткой выпрессовывается ступица, расположенная во внутреннем кольце подшипника.

Совет: Съемником спрессовывается оставшаяся на подшипнике наружная часть кольца, расположенного внутри. Две специальные выемки на ступице служат для удобства демонтажа.

• С поворотного кулака с обеих сторон снимаются стопорные кольца.
• Из поворотного кулака выпрессовывается подшипник, для чего нужно использовать оправку.
• Устанавливается наружное стопорное кольцо.

Установка наружного стопорного кольца

Замена переднего ступичного подшипника ВАЗ 2112 выполняется запрессовкой прессом или в тисках при помощи оправки нового подшипника

Операцию нужно проводить очень осторожно, иначе подшипник может разрушиться.
Устанавливается внутреннее стопорное кольцо.
Запрессовывается ступица во внутреннее кольцо подшипника.. Замена переднего ступичного подшипника на ВАЗ 2112

Замена переднего ступичного подшипника на ВАЗ 2112

Поворотный кулак монтируется обратно его снятию.

Совет: При сборке узла нужно брать новую гайку ступицы .

• Затягивается и контрится в двух местах гайка ступицы, закручиваются болты крепления колеса.
• Устанавливается защитный колпак.

Как правильно выполняется замена передних ступичных подшипников на ВАЗ 2112, можно посмотреть на видео. Своевременная замена подшипника передней ступицы ВАЗ 2112 увеличит надежность эксплуатации автомобиля и период между капитальными ремонтами передней подвески, уменьшится цена проведения ремонтных работ.

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

• Автомобиль стопорится спереди.
• Срываются болты колёс.
• Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
• Необходимая сторона поддомкрачивается, выставляются «козелки».
• Колесо снимается.
• Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Задний ступичный подшипник ваз 2110

• Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
• Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
• Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
• Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
• Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

• Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
• Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Ваз 2110 подшипник задней ступицы

• Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
• Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
• Ступица устанавливается на твёрдой поверхности.
• Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
• Пол килограммовым молотком слегка выравнивают элемент в плоскости.
• Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

• Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
• Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Легко заменить подшипник задней ступицы

Порядок сборки подшипника

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

Ступичный подшипник сзади

• Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
• Надевается и прикручивается снятый ранее тормозной барабан с колесом.
• Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
• Колесо с центральной гайкой затягиваются.
• Закрываются гайки ступицы и надёжно затягиваются колеса.

Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

Устранение люфта

Для устранения люфта 1-1.5 мм процедура почти одинакова для всех автомобилей:

• Ослабляются болты на ступице, которая подвергается регулировки;
• Выбивается защитный колпачок, закрывающий гайку регулировки, для этого можно использовать отвертку и молоток;
• Вытаскивается стопор, предварительно сжав его круглогубцами, или отогнав фиксирующие усики;
• С помощью специальных ключей или отвертки закручивается ступичная гайка до упора, после чего ее необходимо ослабить на одну четверть оборота;
• Далее ещё раз проверяется люфт, затем прокручивается колесо в обе стороны. Если гул, пощелкивание, или другие посторонние звуки, остались необходима замена обойм.

На заметку! Цилиндрические ступичные подшипники не регулируются.

Давайте для примера рассмотрим замену ступичного обойм автомобиля ВАЗ – 2110

Для выпрессовки ступичного подшипника потребуется инструмент:

• специальные зажимы или слесарные тиски;
• набор для выпрессовки и запрессовки ступичных подшипников;
• набор, отверток и тонкие плоскогубцы;
• гаечные ключи, съемник для снятия втулок, молоток;
• динамометрический ключ;
• смазка литол или зарубежный аналог

Ступицы переднеприводных и заднеприводных автомобилей различные. Поэтому отличаются и операции для смены. Схожесть конструкций в том, что изделий два – внутренний и наружный. Наружный подшипник всегда находится в ступице, а у внутренних конструкция разная, например, у переднеприводного автомобиля внутренний находится в поворотном кулаке. Имея навыки по замене обойм с этими также проблем не возникнет. Еще для заднепроходного автомобиля скорее всего потребуется специальный съемник. Все приспособления нужны для того чтобы не повредить посадочную поверхность под внутренние и наружные втулки.

Снимается передний колпачок с диска

При его снятии необходимо обратить внимание на плотность посадки в гнезде. Плотная посадка хорошо защищает от грязи внутреннюю часть втулки;
При помощи отвертки выводим стопор ступичной гайки, предохраняющий ее от раскручивания;
Затем слегка ослабляется гайка ключом, но полностью не откручивается;
Откручиваются гайки крепления нужного колеса

Для этого предварительно ослабляются гайки крепления на неподдомкраченном колесе;
Снимается суппорт тормозных дисков, открутив болты их крепления. Лучше сразу его подвесить его на проволочные петли чтобы не мешали дальнейшей работе;
Снимается тормозной диск, открутив крепление диска к ступице;
Выкручивается до конца ступичная гайка и снимается шайба;
Специальный съемником снимается ступица из поворотного кулака;
У заднеприводных автомобилей марки ВАЗ это процедура не займет по времени. Переднеприводные автомобили требуют чуть больших усилий: откручивается крепление шаровой опоры к поворотному кулаку; снимается ШРУС;
Зажимается поворотный кулак специальные зажимы или тисы, снимается стопорное кольцо с помощью специального приспособления достаются обоймы;
Для заднеприводных автомобилей выпрессовываются подшипники из втулочной части, для этого может понадобится съемник;
Очищаются поверхности втулок от загрязнений;
Устанавливается внутренний подшипник в поворотный кулак с помощью специального набора для выпрессовки и запрессовки ступичных подшипников;
На автомобилях ВАЗ заднего привода подшипники запрессовываются в ступицу. Имеющиеся уплотнительные сальники лучше заменить на новые;
Смазываем посадочную поверхности втулок литолом;
Производится сборка ступиц в обратной последовательности;
Гайка ступицы затягивается с усилием в соответствии с руководством на ремонт данной марки. Контроль производится динамометрическим ключом.

Замена ступицы – дело важное

Замена ступицы передней ваз 2110 схема

Если не предпринимать никаких действий, то возможны весьма печальные последствия, ведь неисправная ступица не может удерживать болты, которые фиксируют колеса автомобиля. Поэтому на большой скорости колесо может просто-напросто отлететь.

Снятие старой ступицы

Для выполнения работ потребуются следующие инструменты:

• два гаечных ключа «на 17»;
• универсальный ключ, предназначенный для снятия колеса;
• набор головок;
• гаечный ключ «на 22»;
• съемник шаровых опор;
• домкрат.

Передняя ступица ваз 2110

Начиная работу, прежде всего, под автомобиль устанавливается опора. Также под колеса транспортного средства устанавливаются башмаки для устойчивости. Итак:

Замена ступицы переднего колеса ваз 2110

• После этого ослабляется зажимной болт, который фиксирует гайку крепления ступицы от отвинчивания, потом отвинчивается гайка и снимается с оси ступицы. Если имеется упорная шайба, то ее также необходимо снять.
• С поворотного кулака снимается ступица переднего колеса.

Ступица переднего колеса ваз 2110

• Если на поворотном кулаке остается внутреннее кольцо подшипника, то оно снимается с оси ступицы с помощью съемника, после чего снимается уплотнительное кольцо ступицы.
• Проверяется состояние цапфы поворотного кулака. Если есть необходимость, то ее нужно заменить.

Перед установкой новой запасной части потребуется провести несколько процедур, чтобы деталь прослужила долго. Для этого:

• Из ступицы извлекается внутреннее кольцо наружного подшипника.
• Затем с задней части ступицы снимается уплотнительное кольцо и извлекается внутреннее кольцо внутреннего подшипника ступицы.

Ваз 2110 передняя ступица

Ступица устанавливается на соответствующую оправку и с помощью выколотки и молотка выбивается внутреннее кольцо внешнего подшипника.

Установка новой ступицы

Ваз 2110 ступица переднего колеса новая

При помощи наждачной бумаги ступица очищается от смазки и грязи, зашлифовываются заусенцы на ступице. Проверяется состояние ступицы на наличие механических повреждений, трещин и износа. Если обнаруживаются дефекты, то ступицы придется менять.

• Берется новая ступица. Перед сборкой на внешнее кольцо подшипника, а также на сопрягаемую поверхность ступицы наносится тонкий слой смазки. Также смазываются беговые дорожки внутреннего кольца.
• Затем новая ступица устанавливается на оправку.

Ваз 2110 ступица передняя

В ступицу устанавливается наружное кольцо внутреннего подшипника. С помощью трубчатой оправки, которая опирается на внешнее кольцо подшипника и пресса, кольцо подшипника запрессовывается в ступицу до упора.

• После этого ступицу переворачивается и аналогичным образом наружное кольцо внешнего подшипника запрессовывается в ступицу.
• Устанавливается внутреннее кольцо внутреннего подшипника. Уплотнительное кольцо устанавливается на заднюю часть ступицы рабочими кромками к подшипнику. Подшипники заполняются смазкой, которая составляет две трети общего объема смазки, потом устанавливается внутреннее кольцо внешнего подшипника.

Только после вышеописанных процедур можно устанавливать ступицу на ее законное место:

• Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
• Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
• Завинчивается гайка фиксации ступицы, запрессовываются внутренние кольца подшипника на цапфу поворотного кулака.
• После того, как ступица будет установлена, регулируется осевой люфт подшипника ступица.
• После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
• Затем на цапфу поворотного кулака устанавливается пружина.
• На ступицу устанавливается защитный колпачок со смазкой.
• После этого устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Процесс замены ступицы переднего колеса не занимает много времени, не требует особого опыта. Достаточно просто изучить конструкцию ступицы, посмотреть соответствующее видео и фото – материалы, прочитать необходимые пособия по ее снятию, замене, установке и можно выполнять процедуру своими руками. Пошаговая инструкция по самостоятельной замене позволит не только сэкономить средства, но и огородит семейный бюджет от непредвиденных трат (ведь цена на услуги подобного рода в автомастерских высокая).

Так же на нашем ресурсе Вы можете узнать о замене задней ступицы.
