Передаточное число коробки передач – вы знаете, как оно работает?

Как рассчитать передаточное число

Необходимость определить передаточное число (коэффициент) КПП у водителей возникает редко. Основная причина — модернизация трансмиссии для получения лучших динамических характеристик. Коэффициенты передачи коробки передач разных ступеней закладывает конструктор при проектировании автомобиля. Их выбирают на основе мощностных параметров двигателя и целевого назначения транспортного средства. Для среднестатистического водителя закладывают передаточные отношения КПП главной и понижающих передач, обеспечивающие наибольшую экономичность. Те, кто хочет придать автомобилю большей динамики, рассчитывают характеристики самостоятельно.

Расчет без учета сопротивления

Узнать передаточный коэффициент можно в сопроводительной документации на агрегат (коробку или редуктор заднего моста). Когда документа нет, расчёт ведут самостоятельно. Для этого сравнивают количество оборотов на входном и выходном валах. Определение передаточного отношения главной пары редуктора заднего моста:

  1. Вывесить приводное колесо, приподняв автомобиль домкратом.
  2. На входном валу редуктора или на кардане поставить метку. Вторую отметку наносят на вывешенном колесе.
  3. Вращая за ступицу считают обороты карданного вала. Когда колесо повернётся на 360°, оценивают положение второй отметки.
  4. Определяют передаточный коэффициент, деля количество оборотов входного вала на 1 (поворот колеса). Полученное значение сравнивают со стандартными величинами.

К сведению! Для более точного вычисления колесо поворачивают 10 раз.

В переднеприводных автомобилях главная пара размещается в КПП. Определение коэффициента выполняют по схожему принципу:

  1. Снимают правое переднее колесо, открывая доступ к шкиву двигателя.
  2. Ставят метки на ступице и хвостовике коленвала.
  3. Включают 1 передачу и вращают шкив, считая обороты. Когда ступица провернётся на 360°, вычисляют передаточное отношение.
  4. Процедуру выполняют для всех скоростей.

Для вычисления передаточного отношения главной передачи необходимо сравнить технические данные с полученными результатами. Для этого в интернете находят справочные таблицы, где указаны характеристики типовых КПП и выбирают совпадающую модель.

КПД зубчатой передачи

Более точный расчёт трансмиссии подразумевает вычисление крутящего момента с учётом всех сопротивлений. Передача вращения от двигателя к колёсам происходит с небольшими потерями на трение в зубчатых парах, подшипниках и уплотнениях. Эти помехи уменьшают выходной крутящий момент, а компенсируют его за счёт увеличения мощности двигателя. При расчёте используют КПД цилиндрической и конической зубчатой передачи. В первом случае он составляет 0,98, во втором — 0,97.

Передаточное число коробки передач – его значение и подсчет + видео » АвтоНоватор

Передаточное число коробки передач является основной характеристикой зубчатых передач, обеспечивающих перенаправление крутящего момента между шестернями редуктора, который отвечает за распределение усилия мотора во время нашего движения. Разберемся, что же все это значит?

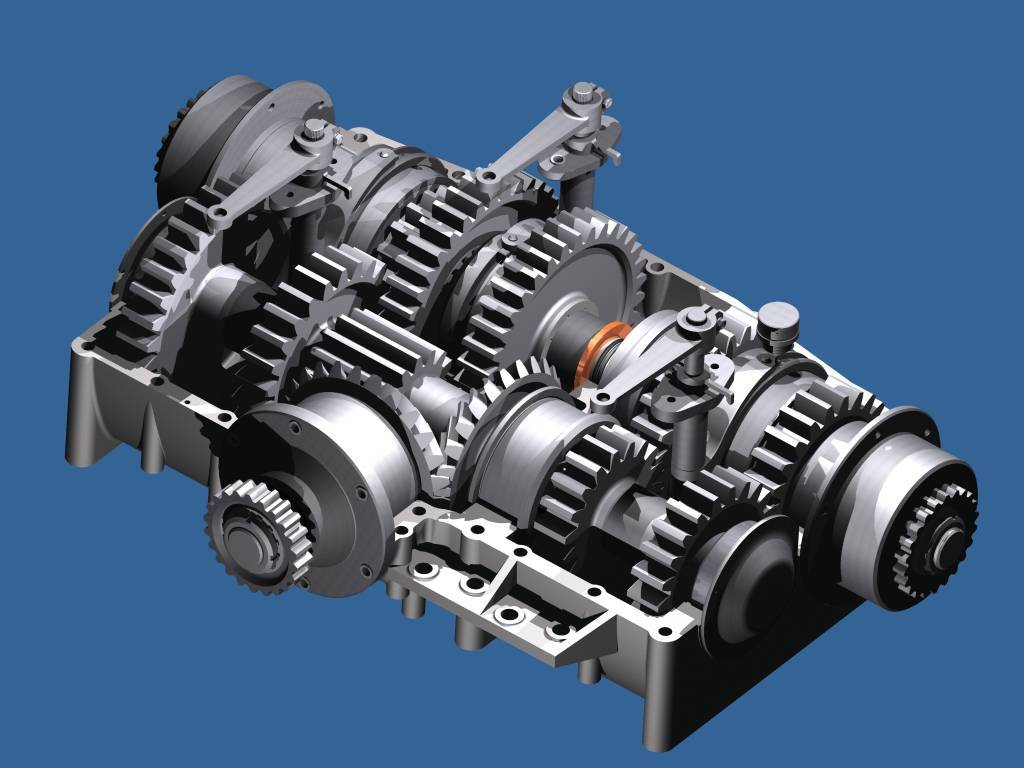

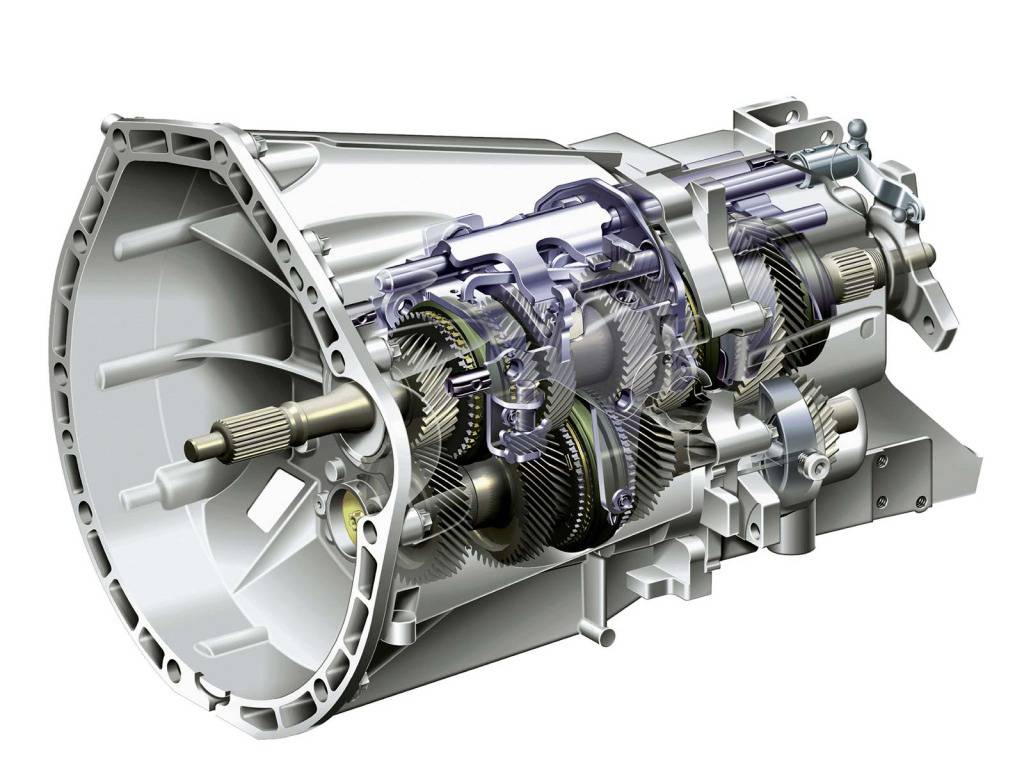

Как устроена коробка передач?

Как известно, механическая коробка переключения передач (МКПП) есть не что иное, как многоступенчатый шестеренный редуктор, в функции которого входит изменение крутящего момента. При этом переключение передач (скоростей) можно осуществлять только вручную, поэтому ее довольно часто называют еще и ручной коробкой передач.

Абсолютно любая КПП состоит из набора валов и расположенных на них шестерен. Ведущий вал соединен с маховиком посредством сцепления, а ведомый вал, в свою очередь, имеет жесткое соединение с карданным валом. Между ними расположен промежуточный вал, который и направляет вращение от ведущего к ведомому валу. Причем между собой все три этих узла взаимодействуют посредством расположенных на них шестеренок. Для того чтобы уменьшить шум, эти шестерни делают косозубыми.

Таким образом, принцип работы КПП можно свести к кинематическому соединению ведущего и ведомого валов, обусловленному различными комбинациями шестерен с разным передаточным числом (ПЧ).

Считаем передаточное число коробки передач

ПЧ является отношением количества зубьев ведомой к числу зубьев ведущей шестеренки. Таким образом, рассчитывается оно довольно просто. Допустим, если первая имеет 50 зубьев, а вторая – 25, то, разделив первое на второе число (50:25), получим 2. Последняя цифра и будет значением ПЧ данной пары. Но если вы понятия не имеете, какое значение ПЧ у вашей коробки передач, то вычислить его можно довольно легко. Для этого понадобится смотровая яма и домкрат.

Поставив машину на смотровую яму, установите противооткатный башмак во избежание разных неприятных моментов. Затем поставьте рычаг КПП в нейтральное положение и немного приподнимите с помощью домкрата одно из ведущих колес. Далее необходимо сделать отметки мелом на полу и колесе так, чтобы они четко совпадали. Аналогичные отметки необходимо поставить и на корпусе и фланце редуктора.

В дальнейших шагах вам понадобится помощник, кто-то (например, вы) должен вращать колесо и считать количество сделанных оборотов, напарник (ваш друг) же считает количество оборотов карданного вала. Как только метки совпадут снова, необходимо прекратить подсчет. В результате вы получите два значения, количество оборотов колеса делится пополам, а затем на полученное значение необходимо разделить обороты кардана. В результате будет нужное передаточное число.

Влияние передаточного числа на динамику авто

Правильно подобранное передаточное число коробки передач является залогом согласованной работы всей трансмиссии. При его подборе стоит руководствоваться, прежде всего, мощностью и моментными характеристиками двигателя, а также размерами колес и, безусловно, личностными пожеланиями водителя. Изменяя ПЧ, можно уменьшить либо увеличить величину перенаправляемого крутящего момента. Это осуществляется изменением числа зубьев на каждой из шестеренок.

Чем выше значение данного числа, тем «мощнее» и «короче» будет передача, а значит, мотор намного быстрее будет выкручивать необходимое количество оборотов, при этом набор скорости осуществляется так же быстро, но возникает потребность в более частом переключении передач, и, следовательно, максимальное значение скорости на каждой ступени будет несколько снижено. Повышенное ПЧ способствует более стремительному ускорению.

Уменьшение же значения передаточного числа приводит к увеличению максимальной скорости, однако это хорошо только в том случае, когда двигатель имеет достаточный запас мощности. Но это негативно сказывается на разгонной динамике авто. Чем ближе значения ПЧ, тем более быстрым и плавным будет разгон при переключении передач. При обычной езде количество оборотов должно находиться в пределах 2-2,5 тысячи, это значение можно увидеть на тахометре, как только обороты превышают данное значение, а вам при этом еще необходимо набрать скорость, нужно перейти на более повышенную передачу. Безусловно, переключение передач, должно быть только последовательным.

carnovato.ru

Как рассчитываются передаточные числа КПП

Алгоритм определения передаточного числа коробки:

  • за базовую берём формулу К = Квм/Квщ, где Квм — число зубцов ведомой шестерни, Квщ — ведущей. Если, скажем, требуется определить ПЧ крутящего момента на колеса от трансмиссии, необходимо взять за исходные данные число зубцов шестерни дифференциала, которая будет ведомой, и количество зубцов шестерни вторичного вала КПП. Полученное значение называют ПЧ главной пары;
  • итак, пускай на коробке, расположенной на вторичном валу, имеется 15 зубьев, на шестерне дифференциала – 53 зубца. Подставив эти значения в нашу формулу, получим значение ПЧ для этой пары, равное 3,5. Это означает, что вал дифференциала будет вращаться медленнее вторичного вала коробки в 3,5 раза;
  • аналогичным образом рассчитываются ПЧ для каждой пары шестерен, присутствующих в трансмиссии. Чем ближе они будут находиться, тем плавнее будет осуществляться разгон авто, если передачи переключать последовательно друг за другом. По передаточным числам КПП можно произвести расчёт скорости вращения мотора, вернее, разницу скоростей между высшей и низшей передачами, разделив ПЧ первой передачи на ПЧ самой высокой;
  • рост передаточного числа, приводит к более коростному разгону автомобиля, но придётся чаще переключаться. Чем меньше ПЧ, тем выше максимально достижимая скорость, но разгоняться придётся дольше.

В принципе такой способ расчёта применяется при разработке трансмиссии, но здесь многое зависит от точности подбора передаточных чисел – это влияет не только на максимальную скорость автомашины, но и её динамические характеристики.

Узнать ПЧ для конкретной модели авто можно просмотрев её технические характеристики в руководстве пользователя. Если таковые найти не удалось, посчитать отношение для каждых пар МКПП можно и самостоятельно.

Делается это следующим образом:

  • машина загоняется на яму, все колёса, кроме одного ведущего, фиксируются противооткатными упорами;
  • выставляем рычаг КП в нейтральное положение;
  • мелом фиксируем текущее положение колеса, поставив метки на шине и полу (добиваясь их совмещения);
  • аналогичную операцию выполняем с фланцем и корпусом редуктора;
  • пуская помощник вращает колесо, а вы подсчитывайте, сколько оборотов сделает вал редуктора. Помощник добивается повторного совпадения меток, подсчитывая количество оборотов колеса;
  • полученное значение делим пополам, а затем на количество оборотов, выполненных карданным валом. Результирующее значение и будет искомым передаточным числом.

Разновидности планетарных передач

По количеству ступеней планетарные механизмы разделяют на:

  • однорядные;
  • многорядные.

Планетарная передача из одной солнечной шестерни, одновенцовых сателлитов, водила и эпицикла будет однорядной. Замена сателлитов на двухвенцовые усложняет конструкцию, делая её двухрядной.

Многоступенчатая планетарная коробка передач — это последовательно установленные однорядные блоки. Такая схема позволяет суммировать передаточные числа и получать большие значения. 4-скоростные АКПП состоят из двухрядных планетарных конструкций, 8-скоростные — из четырёхрядных.

В АКПП применяют схемы, названные в честь изобретателей:

  • Механизм Уилсона представляет собой трёхрядную конструкцию, в которой соединены корона первого, водило второго и корона третьего рядов. Количество передач — 5 прямых и 1 задняя.
  • Механизм Лепелетье состоит из 3 соосно расположенных простых планетарных передач. Количество передач — 6 прямых и 1 задняя.
  • Схема Симпсона — 2 редуктора с общей солнечной шестернёй. Водило второго ряда оборудовано тормозом. Корона первого ряда и солнце через две блокировочные муфты жёстко соединены с ведущим валом. Механизм реализует режимы: нейтраль; 1,2,3 передачи; задний ход.

По типу зубчатых конструкций планетарные редукторы делятся на:

  • цилиндрические;
  • конические;
  • волновые;
  • червячные.

Разные типы применяют для передачи момента между валами, расположенными параллельно или под углом. А также в механизмах, требующих низкой или высокой кинематической характеристики.

Что такое АКПП и ее виды

Автоматическая коробка переключения передач — один из видов трансмиссии, при которой без вмешательства водителя выставляется необходимое передаточное число, подобранное под режим движения и другие факторы.

С технической точки зрения автоматической КПП считается только планетарная часть узла, напрямую связанная с переключением передач, и совместно с гидравлическим трансформатором образовывает единый автоматический агрегат.

К автоматическим коробкам передач принято относить классическую с гидротрансформатором, роботизированную КПП и вариатор.

Классическая автоматическая коробка передач

Гидротрансформаторная КПП является популярной и классической моделью трансмиссии, устанавливаемой на большинстве сходящих с конвейера в настоящее время автомобилях.

Коробка автомат состоит из планетарного редуктора передач, управляющей системы и гидравлического трансформатора, который и дал ей название — гидротрансформаторная КПП. Устанавливается как на легковых автомобилях, так и на грузовых транспортных средствах.

Роботизированная КПП

Коробка робот является своеобразной альтернативой механической КПП, только переключение скоростей происходит автоматизировано посредством электрических механизмов, приводящихся в действие электронным блоком.

Единственным сходством роботизированной КПП с классической автоматической коробкой является наличие сцепления в самом корпусе коробки.

Вариатор

Вариатор — устройство плавной бесступенчатой передачи крутящего момента на колеса.

Обеспечивает уменьшение расхода топлива и улучшает динамические показатели, щадящее состояние работы двигателя автотранспорта по сравнению с АКПП или МКПП.

Вариаторы бывают ременные, цепные и тороидальные. Из вариаторов наиболее распространен с клиновидным ремнем.

Сближенный и растянутый ряд в коробке передач

Не менее важным фактором, определяющим характер автомобиля, является разрыв между передаточными числами. Сближенный ряд передач гарантирует максимальное ускорение, которого может достичь автомобиль при прочих равных условиях. Кроме того, если во главу угла ставится экономичность, то такое решение позволяет держать рабочие обороты в оптимальной зоне, что также способствует продлению ресурса мотора.

Однако, есть у короткого ряда и существенный недостаток, а именно – необходимость в растянутой 1-й передаче, либо в короткой – высшей. Последствия от этого вполне очевидны, а единственным разумным решением является увеличение числа передач, что делает конструкцию дорогостоящей. Либо, всё же — переход к растянутому ряду.

Выбор решения обычно продиктован типом создаваемого автомобиля. Для скоростной и динамичной модели применяют сближенные по величине передаточного отношения передачи. Если же под капотом установлен двигатель с широким диапазоном мощности и плавным графиком крутящего момента, например – дизель, то необходимость в сближении передач отпадает. Для примера рассмотрим автомобиль Формулы-1, которые имеют очень плотный передаточный ряд, ввиду чего величина передаточных отношений 7-й и 8-й передач отличается всего в 1,12 раза, против 1,25 – у гражданских моделей.

Однако, сближенный ряд не всегда означает более высокую производительность. Например, у спортивного велосипеда, как правило, 8 очень близких по передаточному числу ступеней, при этом шестерня первой из них имеет 30 зубцов, а высшей – 11, это позволяет обеспечить наиболее рациональное использование энергии велосипедиста. Однако при таком подходе для обеспечения максимального ускорения необходимо интенсивно переключаться в интервале с 1-й по 5-ю передачу, всего за несколько секунд. Это касается и автомобилей, поскольку необходимость в столь частом переключении, как правило, предопределяет работу двигателя в неоптимальном режиме, особенно у неопытного водителя.

Всех этих недостатков лишены так называемые бесступенчатые типы трансмиссий, которые позволяют плавно изменять передаточные отношения, в зависимости от выбранного режима езды. К таким конструкциям относят, прежде всего, вариаторы, однако на сегодняшний день механизма, способного передавать огромный крутящий момент и оперативно подстраиваться под разгонную динамику спортивных моделей, пока не создано. Но прогресс не стоит на месте и непрерывная работа по совершенствованию таких агрегатов уже сделала их широко распространённым решением.

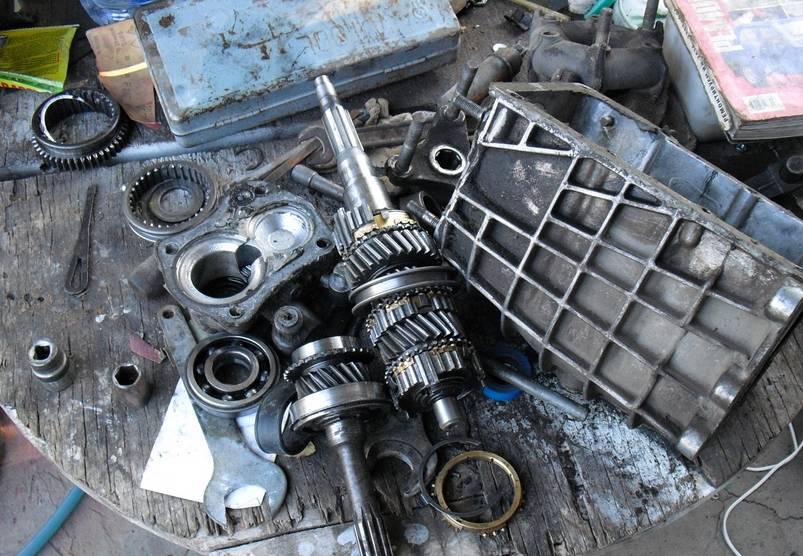

Обслуживание и неисправности

Тем не менее, детали редуктора и его смазка остаются одним из наиболее уязвимых мест и источников поломок. Длительное отсутствие достаточного количества масла приводит к перегрузам узла

Как определить самому поломки, не вызывая мастера с СТО? Обращайте внимание на новый появившийся гул, посторонние звуки и вибрацию. Может наблюдаться течь рабочей жидкости вследствие прохудившихся сальников

Покупка и замена редуктора — удовольствие не из дешевых, поэтому рекомендую прислушиваться к подобным звукам.

Момент обслуживания является одним из самых важных, чтобы продлить работоспособность этого трансмиссионного узла. Рабочую жидкость требуется менять каждые 100 тысяч пройденных километров. Своевременно стоит менять и сальники — все это позволит снизить стоимость потенциального ремонта.

Будем прощаться, дорогие читатели! Если у Вас появятся новые вопросы, касательно работы и проблем трансмиссии, пишите эти пожелания. Постараюсь учесть их по максимуму на страницах моего блога. Спасибо, что остаетесь на связи и пока!

Расчет передаточного числа редуктора онлайн калькулятор

Калькулятор КПП позволяет рассчитать зависимость скорости автомобиля от рабочих оборотов двигателя на каждой передаче с учетом ряда параметров: передаточное отношение ряда в КПП, главной пары (редуктора), размера колес. Расчет ведется для двух разных конфигураций КПП для проведения сравнительного анализа. Это позволяет правильно подобрать тюнинговый ряд и ГП для коробки переключения передач.

Результаты расчета КПП выводятся в табличном и графическом виде. Графики позволяют произвести визуальный анализ, оценить «длину» каждой передачи, и «разрыв» между ними (на сколько падают обороты двигателя при переключении на повышенную передачу)

Заполните графы параметров колеса: ширину и высоту профиля покрышки (ищите маркировку на боковине покрышки) и диаметр колесного диска

Обратите внимание: маркировка R на покрышке означает ее конструкцию – радиальная, например, R14 — покрышка радиальной конструкции диаметром 14 дюймов. Введите передаточное число главной пары и каждой передачи в соответствующие графы калькулятора КПП (разделитель дробной части – точка). Если шестой передачи нет, вводите ноль

Нажмите кнопку «Рассчитать КПП»

Если шестой передачи нет, вводите ноль. Нажмите кнопку «Рассчитать КПП».

Данный тюнинг-калькулятор поможет Вам просчитать изменения в поведении и характеристиках вашего внедорожника при замене колес, двигателя, коробки передач и т.д.

— Введите характеристики оборудования до и после тюнинга Вам достаточно ввести характеристики оборудования до и после тюнинга.

* Максимальная скорость вычисляется из передаточных чисел трансмиссии, оборотов двигателя и размеров шин. Но двигатель может оказатся недостаточно мощным и реальная максимальная скорость будет меньше, чем подсчитанная. ** Вычисление тяги и максимального угла подъема происходит без учета сил трения и сцепления колес с землей и могут быть меньше, чем подсчитанные. *** Если на автомобиль установлены редукторные мосты, то показатель КПД следует уменьшить до 82%.

В данной статье содержится подробная информация о выборе и расчете мотор-редуктора. Надеемся, предлагаемые сведения будут вам полезны.

При выборе конкретной модели мотор-редуктора учитываются следующие технические характеристики:

  • тип редуктора;
  • мощность;
  • обороты на выходе;
  • передаточное число редуктора;
  • конструкция входного и выходного валов;
  • тип монтажа;
  • дополнительные функции.

Что такое передаточное число коробки передач

Передаточное число является основной характеристикой зубчатой передачи. Такая передача передает крутящий момент от двигателя (в случае с автомобилем на ведущие колеса). Также зубчатая передача позволяет как уменьшить, так и увеличить крутящий момент, поступающий от двигателя. Изменение становится возможным благодаря увеличению или уменьшению количества зубцов на шестернях.

Итак, передаточное число (АКПП, МКПП) представляет собой отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни в устройстве коробки передач, редуктора и т.д. Если просто, например, ведущая шестерня имеет 30 зубьев, а ведомая 60. В этом случае передаточное число такой зубчатой пары будет составлять 2, то есть 60:30.

Величина передаточного числа в коробке передач и редукторе напрямую оказывает влияние на динамику разгона, а также на показатель максимальной скорости. В ступенчатых КПП имеется несколько зубчатых пар с разными передаточными числами. Чем больше число, тем больше тяги обеспечивает данная передача. При этом мотор быстрее набирает обороты, машина активно разгоняется, однако максимальная скорость не высокая на данной передаче. Для увеличения скорости возникает необходимость в переключении на ступень выше.

На повышенных передачах (4, 5, 6) происходит уменьшение передаточного числа, что повышает максимальную скорость автомобиля. При этом разгон на таких передачах менее интенсивный, чем на пониженных.

Еще добавим, что на динамику разгона также влияет и передаточное число главной пары редуктора. Чем большим оказывается указанное число, тем лучше динамика автомобиля, причем на всех передачах. При этом максимальная скорость ниже. Например, возьмем модели ВАЗ. Если поставить на машину главную пару, которая имеет число 4.1 или 4.3 вместо 3.9, авто будет более динамичным, однако показатель максимальной скорости также будет уменьшен.

Также при создании КПП конструкторы пытаются достичь оптимального баланса между разгонной динамикой и экономичностью. Если же за счет изменения передаточного отношения необходимо добиться лучшей разгонной динамики автомобиля, экономичность однозначно пострадает.

Кстати, зачастую в 5-и ступенчатых КПП пятая «повышенная» передача не является передачей для достижения максимальной скорости, как многие ошибочно полагают. Стандартно такая передача позволяет получить максимальную экономию горючего, а также значительно снизить шум и нагрузки на силовой агрегат при езде с высокой скоростью или скоростью, близкой к максимальной для данного ТС.

Концерн Great Wall готовит сразу пять «Танков»: первые подробности о новых внедорожниках Tank

Great WallНа сегодняшний день схемы передаточного отношения передачи реализуются с использованием определенных механических соединений, а именно:

  • за счет использования специальных ремней;
  • при помощи червячных соединений;
  • с использованием зубчатого зацепления;
  • при помощи цепей;
  • за счет фрикционных сцеплений.

Здесь необходимо принимать во внимание тот факт, что передача вращения, основывается на двух естественных физических принципах (трение и зацепление). Читайте наc:

Читайте наc:

Учитывая вышесказанное, неудивительно, что практически все современные механизмы изготавливаются производителями с расчетом на замедление или напротив ускорение. В первом случае речь идет про редуктора. Что же касается второго момента, то это мультипликаторы. Каждый представленный вариант может быть выполнен в одноступенчатом, двухступенчатом, а также многоступенчатом исполнении. В частности, если говорить про пространственное расположение отдельных осей, то определяется несколько видов:

  • параллельные элементы (валы расположены параллельно);
  • пересекающиеся механизмы;
  • перекрещивающиеся компоненты.

Во втором случае зацепление осуществляется за счет пересечения, тогда как в третьей ситуации валы должны вступать в перекрестное зацепление.

На практике, практически все механизмы делятся на замедляющие и ускоряющие движения. В современном автомобилестроении чаще всего используются именно первые типы, по той простой причине, что эта разновидность больше всего подходит для взаимодействия с двигателями, вращающимися на большой скорости. Кроме того, такое совмещение обусловлено конечной необходимостью значительно повысить мощность выходного компонента в кинетической схеме. Примечательно, что в настоящее время существует специальная таблица передаточных отношений. Однако, здесь речь идет лишь про сводный документ, где приводятся лишь основные значения и характеристики всех вариантов кинетических соединений.

Планетарный редуктор и планетарная передача — теория

Рассмотрен принцип действия планетарной передачи, указаны преимущества и недостатки применения планетарных редукторов. Приведена схема планетарной передачи и расчет передаточного отношения редуктора.

Планетарный редуктор и планетарная передача

Зубчатая передача

Зубчатая передача

Устройство планетарного механизма основано на вращении тел зубчатой передачи, которые непосредственно взаимодействуют с главным двигателем. Именно такое соединение и служит для передачи силы от редуктора до других механизмов с изменением скорости их вращения. Таким образом происходит передача крутящего момента от двигателя на колеса через основную ось, главную шестерню и сателлиты. Вообще устройство зубчатой передачи достаточно простое и понятное. Вот, что входит в конструкцию обычной передачи. Для соединения с главной передачей имеются две зубчатые шестерни, таким образом происходит зацепление. При движении происходит передача скорости вращения с главной шестерни на ведомую за счет зацепов. Наименьшее колесо в конструкции называется шестерней, а наибольшее будет главным и ведомым колесом.

Планетарный механизм

Схема планетарной передачи

Редукторы с зубчатой передачей, колеса которых имеют движущиеся оси, называются планетарными. Внутри расположены зубчатые колеса, перемещающиеся на своих, геометрических осях. Такие шестерни получили название сателлиты, потому что вся конструкция очень похожа на солнечную систему. Главные шестерни называются центральными колесами. Сателлиты крепятся на своих осях и вращаются вокруг главной передачи при помощи водила, которое движется так же, как и центральное колесо, вокруг главной оси. Центральное колесо остается неподвижным, а другие шестерни можно заблокировать или разблокировать полностью.

Если центральное колесо неподвижно, то второе постоянно движется. Ведущим здесь является вал подвижного колеса, а ведомым-водила. Если разблокировать все зубчатые колеса вместе с ведомым, то такая передача будет дифференциальной. Выделяют два основных и ведущих звена и одно ведомое.

При подробном рассмотрении простейшей планетарной передачи мы видим: ведущее колесо или водило, ведомое с тремя сателлитами, вращающимися вокруг центральной оси и центральное, неподвижное колесо.

Передаточное отношение

Чтобы рассчитать передаточное отношение редуктора, необходимо заметить определенное количество неподвижных звеньев(1,2,3 и Н) и условно задать им поступательное вращение со скоростью wH, равное скорости вращения водила, но с обратным знаком. Скорость зацепления зубчатых колес не изменяется. Таким образом скорость + wH +(- wH)=0, то есть водило будет остановлено. Если водило неподвижно, тогда планетарная передача превращается в зубчатую, где все колеса неподвижны. Сателлиты не учитываются. Их вращение будет положительным при одинаковом вращении шестерен, а отрицательным при противоположном вращении:i=(? 1 -? H)/(? 3 -? H)=-(z 3 /z 1), где z 1 и z. Если колесо 3 закреплено неподвижно, то угловая скорость водила Н = 1 /[1+(z 3 /z 1)], а передаточное отношение i =1+z 3 /z 1.

Как обычно, для работы редуктора с одноступенчатой передачей при больших нагрузках становится мало, поэтому стали изготавливать двух и трех ступенчатые редукторы, а иногда и четырех ступенчатые. Чаще всего применяется двухступенчатая передача.

Двухступенчатая планетарная передача.

Схема двухступенчатой планетарной передачи

Для других редукторов передаточное отношение высчитывается таким же способом. Для двухступенчатого редуктора, где центральное колесо 1—ведущее, водило Н2 — ведомое, центральные колеса 3 и 4 закреплены в корпусе, передаточное отношение i=1+z 2 z 3 /z 1 z 4.

При всех достоинствах планетарного редуктора, нужно знать, что при сильном вращении шестерни, КПД всего механизма сильно ухудшается.

Нагрузка от центрального колёса водила восприниматься всеми шестеренками (1-6) одинаково, при этом их размеры значительно меньше, чем у обычной передачи. Следовательно, главными преимуществами планетарной передачи являются большая скорость вращения, небольшой вес и компактность. Дифференциальные передачи используются в автомобиле для разложения движения, а так же в различных станках. К минусам такой передачи относится ее трудоемкое изготовление и сложная сборка на предприятии. Такие редукторы благодаря своим преимуществам находят свое применение во многих отраслях производства: в машиностроении, приборах, станкостроении, в транспорте.

Использован материал из книги «Детали машин» Гузенков П.Г.

Так же по теме предлагаем статью «Планетарный редуктор» с примером расчета передаточного отношения и анимированными схемами ступеней планетарного редуктора.

Влияние передаточного числа на динамику

Передаточное число – величина вычисляемая, она находится отношением числа зубьев ведомой шестерни к количеству ведущей. Чем выше это значение, тем двигатель быстрее накрутит нужное количество оборотов и разгонит автомобиль более стремительно. «Супер!», – скажете вы, но ошибетесь в главном – максимум скорости в этом случае будет меньшим, а переключать передачи вам придется намного чаще. Поэтому производители придерживаются средних значений передаточных чисел КПП, создавая многоступенчатые конструкции.

Сначала конструкции КПП содержали 3 вала, где 3-я передача являлась прямой и позволяла достигать предельной скорости. Последующая же регулировка скорости сводилась к уменьшению оборотов двигателя через подачу топлива, в этом случае эффект управления скоростью достигался, но терялась экономичность авто совершенно. Поэтому количество передач увеличили, и бывшая прямая третья стала четвертой или пятой, а далее достигла и более высоких ступней.

Передаточные числа механической коробки передач самой распространенной 5-скоростной КПП находятся в следующих диапазонах:

  • 1-я передача – от 3 до 4;
  • 2-я передача – от 2 до 2,9;
  • 3-я передача – от 1,2 до 1,9;
  • 4-я передача – от 0,9 до 1,2;
  • 5-я передача – от 0,7 до 0,9;
  • задний ход – от 3 до 4.

В АКПП передаточные числа имеют диапазоны несколько шире, чтобы при различных режимах агрегат функционировал более ритмично и гладко.

Оптимальными специалисты считают значения, расположенные близко друг к другу, тогда у автомобиля будет разгон без рывков при переключении скоростей. Такого дробления не удастся осуществить, если передач будет мало, поэтому чем больше передач – тем лучше для вашего комфорта при вождении. Особенно это касается машин с автоматом: если есть возможность выбора, то АКПП с 5-ю, 6-ю, 7-ю скоростями будет намного предпочтительнее 4АКПП. Здесь за вас скорости переключает автоматика, и чем чаще она будет это делать, тем быстрее выйдут из строя дорогостоящие механизмы.

Часто значения передаточных чисел указывают в характеристиках автомобиля. За этими цифрами стоит скрупулезный подбор производителем оптимальных значений. Каких-то идеальных величин, как при оценке других параметров, здесь не существует. Поэтому назвать одно значение плохим, а другое хорошим нельзя, так как коробки передач влияют на динамику машины, а тип вождения и предпочтения у владельцев авто зачастую кардинально различны, и сложно рассматривать КПП отдельно от всего «организма» машины.

  • комфорт в управлении автомобилем, исключающий частое переключение передач как на механике, так и на автомате;
  • хорошие показатели динамики автомобиля;
  • все передачи должны работать слаженно, чтобы ни один режим поездки не выбивался из заданного ритма;
  • расход топлива должен быть нормальным и соизмерим заявленной литражности, перегазовок быть не должно;
  • длинная последняя передача способна разогнать авто до максимальной скорости;
  • должна быть полная совместимость двигателя и передаточных чисел.

Последний пункт поясним немного подробнее. Для каждого двигателя разработчики создают коробку с заданными передаточными числами, поэтому задумываясь о замене КПП, вариант неродной коробки даже не стоит рассматривать. С данной модификацией вы можете приобрести массу проблем. Если новая коробка взята от такого же двигателя, но более мощного, то вам гарантирован больший износ мотора и не слишком удобное переключение скоростей, но к этому со временем можно привыкнуть, а вот преждевременный износ двигателя – вещь малоприятная.

Не лучше ситуация получается и при обратной замене – коробку взяли из пары, где двигатель был слабее. Этой модификацией вы обделите себя по потенциалу машины и увеличите топливные затраты на поездку.

Таким образом, для полноценной работы автомобиля в нем должна располагаться родная трансмиссия. Но народные умельцы автомобильного тюнинга уже научились менять в машине передаточное число, используя новые шестерни в рядах и получая другие характеристики модели. Такие модификации часто проводят с автомобилями ВАЗ. Следствие этого – более интенсивный разгон автомобиля, но приходится жертвовать максимальной скоростью.

Передаточное число гоночных автомобилей также разительно отличается от серийных моделей, ибо перед ними стоят другие задачи эксплуатации.
