Как проверить диодный мост

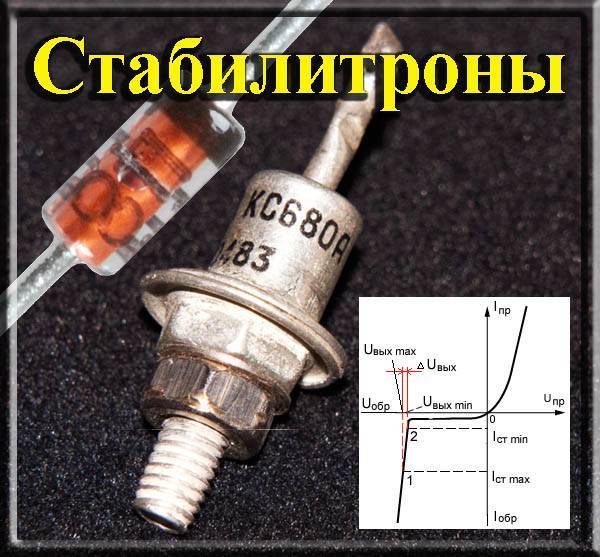

Стабилитроны

Особняком стоит вопрос о проверке стабилитронов. Проверять их по описанной выше методике нет смысла, разве что можно убедиться в целостности p-n перехода. В отличие от обычного выпрямительного диода, стабилитрон использует обратную ветвь вольтамперной характеристики (ВАХ). Поэтому для исследования стабилизирующих свойств рабочую точку нужно сместить именно на этот участок графика.

Для этого используется простенькая схема из источника питания и токоограничительного резистора. В этом случае мультиметром измеряется не сопротивление перехода, а напряжение, при плавном повышении питающего потенциала. Стабилитрон считается рабочим, если при повышении напряжения питания разница потенциалов на его электродах остается постоянной и равной заявленной в документации на прибор.

Дополнительные рекомендации

Перед началом проверки необходимо ознакомиться с типом генераторной установки, ведь реле-регулятор может поддерживать разные значения в зависимости от модели авто. Речь идет о диапазоне от 13,6 до 14,2 В. Все эти тонкости нужно узнавать до начала проверки, ведь от них может зависеть конечный результат.


Проверка генератора автомобиля

В остальном процесс проверки генератора несложный, поэтому даже без наличия опыта водитель самостоятельно может это сделать. Разумеется, начать нужно с проверки генератора без снятия. Только по ее результатам можно определить, нужен ли демонтаж устройства или нет. Также в ходе проверки можно выявить и другие неисправности, связанными с генератором или с другими электрическими устройствами автомобиля.


Диагностика генератора позволит предупредить серьезные неисправности

Устройство

Диодный мост является электрическим устройством, которое предназначено для того, чтобы преобразовывать или выпрямлять переменный вид тока и создавать его пульсирующим или постоянным. Подобным выпрямлением называют двухполупериодным. Также есть другое понятие в справочнике. Диодный мост считается там мостовой схемой диодных соединений, чтобы выпрямлять переменный ток и делать из него постоянный. Это самый простой и самый распространенный выпрямитель, используемый в радиотехнике с электроникой, автомобилем и других сферах, там, где нужно получить пульсирующее и постоянное напряжение.

Определение

Вторым названием диодного моста является двухполупериодный выпрямитель. Он включает в себя полупроводниковые выпрямительные диоды или шотткины электродиоды. Элементы могут быть отдельно распаяны на плате. В современном варианте объединяются диоды в одном корпусе. Это называется диодной сборкой.

Устройство диодного моста

Применение диодных мостов обширное. Их можно увидеть в электронике, трансформаторном и импульсном блоке питания и люминесцентной лампе. В сварочный аппарат ставятся полупроводниковые диодные сборки, крепящиеся к теплоотводящим устройствам.

Диодный мост обычно устанавливается на входе цепи питания при выпрямлении сетевого напряжение. Подобное решение может быть применено в импульсном блоке питания, в том числе компьютерном блоке питания. Также может быть использовано во вторичной трансформаторной обмотке блока питания, старого телевизора или маломощной домашней магнитолы.

Современные блоки питания оснащены импульсными схемами, где диодный мост занимается выпрямлением именно сетевого напряжения, а трансформатор занимается управлением полупроводниковых ключей или транзисторов.

Обратите внимание! Сбои в диодном мосте могут быть из-за быстрой разрядки аккумулятора, отсутствия подзарядки его от генераторного устройства, перезарядки аккумулятора и кипения электролита. Быстрая разрядка аккумулятора как причина сбоя работы электродов

Быстрая разрядка аккумулятора как причина сбоя работы электродов

Обращенный и туннельный тип

Здесь применяется принцип анализа зависимости тока от величины применяемого на конкретном временном отрезке напряжения. Как и в других случаях, потребуется сборка схемы определенного вида.

Перечень элементов:

VD

– тестируемый диод туннельной модификации;

Uп

– гальванический узел снабжения системы питанием;

Сопротивления: R1, R2 , R3 – 600Ω.

Измерения находятся в определенных границах – не менее максимального тока тестируемой детали. В маркировке находятся данные для ознакомления с нужными параметрами.

Сам алгоритм процесса заключается в установке максимума на R3 – переменном резисторе. Затем, с соблюдением правильного порядка подключения, присоединяется деталь, и производятся наблюдения с плавным, ритмичным понижением значения R3.

Проверка при помощи мультиметра

Как и в предыдущем случае, снимаем мост с генератора и кладем удобно на стол. При работе с мультиметром, каждый диод будем проверять по отдельности. Первым делом мультиметр переключаем в состояние «прозвон». При отсутствии такой функции на мультиметре, выставляем сопротивление 1 кОм. В режиме «прозвона или специального режима проверки диодов» при замыкании двух контактов мультиметра, он звонит.

Диодный мост можно разделить на две части: часть вспомогательных диодов и часть силовых диодов. Проверка как одной, так и другой части проводится одинаково. Принцип проверки следующий: исправный диод в направлении аккумуляторной батареи будет показывать значение сопротивления порядка нескольких сотен Ом, а в обратном направлении сопротивление, которое стремиться к бесконечности.

Теперь к каждому контакту диода подключаем щупы мультиметра, при этом если он выдает значение отличное от значения при подключении (нулевое) в обратном порядке (поменять местами щупы мультиметра), то, следовательно, диод сгорел. Такую операцию проводим с каждым диодом по отдельности.

Еще один вариант

– когда при подключении в обоих направлениях мультиметр показывает нулевые значения, то это свидетельствует об обрыве в цепи.

При показаниях мультиметра близких к нулю (невысокое сопротивление) или одинаковых в обоих направлениях значит, что диод в мосту «пробит». Использование мультиметра в качестве проверочного прибора, позволяет точно указать на вид поломки диодного моста и на точное положение диода, вышедшего из строя.

При использовании лампочки все примерно аналогично, при невысоком зарядочном токе (характерно для старых машин) можно не уловить некорректную работу. В связи с этим, применение мультиметра является наиболее приемлемым для поиска неисправности.

Единственным неоспоримым плюсом

метода лампочки является, что диодный мост с генератора снимать необязательно, однако, работать всегда удобнее с отдельной частью. При обнаружении такого диода, замените его на новый. Замена является совершенно несложной, так как с паяльником обращаться весьма нетрудно.

Таким образом, мы рассмотрели основные принципы поиска проблемы в некорректной работе диодного моста генератора, а также довольно детально описали, как проверить диодный мост генератора мультиметром. Можно видеть, что данная процедура совершенно несложная и поиск не займет много времени. При этом самостоятельная проверка позволит сэкономить некоторую сумму денег.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

  • переменный ток периодически меняет направление движения в цепи;
  • диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
  • чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

  • 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
  • отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

  • этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
  • при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
  • на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

  • нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
  • если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

  • форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
  • эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
  • мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Диодный мост генератора ВАЗ 2114: проверка, замена и ремонт

Диодный мост (выпрямитель) – одна из ключевых составляющих генератора ВАЗ 2114. Выход данного узла из строя делает невозможным нормальное функционирование генератора, а также грозит риском поломки всех систем электроники автомобиля, поэтому владельцы четырнадцатой должны регулярно проверять его состояние.

Диодный мост генератора

Из данной статьи вы узнаете, зачем нужен диодный мост, какими конструкционными особенностями он обладает, возможные причины неполадок моста и методику их выявления. Изучение теоретического материала даст вам возможность выполнять замену агрегата в домашних условиях, без необходимости тратить средства на услуги мастеров в СТО.

Функциональное назначение и особенности выпрямителя

Диодный мост генератора, в зависимости от типа, может состоять либо из 4, либо из 6 диодов, выполняющих функцию преобразования переменного тока в постоянный с заданной частотой пульсации. Принцип работы устройства строится на методе двухполярного выпрямления, который также широко используется в разнообразных электронных системах.

Помимо преобразования, агрегат выступает клапаном, назначение которого – пропускать ток исключительно в одном направлении. При исправно функционирующем устройстве ток из генератора попадает в электросеть четырнадцатой, но не проходит обратно на статор. Если же узел вышел из строя, происходит утечка тока, и он проходит в обоих направлениях. Это будет способствовать постоянной нехватке питания, и системы автомобиля, потребляющие электричество, не смогут работать.

На ВАЗ 2114 устанавливается трехфазный выпрямитель, который обладает следующими преимуществами:

  • Преобразовывает переменный ток в постоянный ток с наименьшей частотой пульсации: чем меньше частота, тем стабильнее будет функционировать электронные системы автомобиля;
  • Может укомплектовываться диодами как мостового, так и полумостового типа;
  • Дает возможность установить фильтр тока – конденсатор.

Стоимость диодного моста составляет от 500 до 1100 рублей, в зависимости от производителя. На рынке представлены выпрямители как от китайских фирм, обладающие невысокой стоимостью и сомнительным качеством, так и от известных брендов, надежность продукции которых проверена множеством автовладельцев.

Как свидетельствуют отзывы владельцев четырнадцатой, лучше всего себя зарекомендовали устройства от LG. Оптимальным вариантов в плане соотношения цены и качества является модель LG 0108.Она же может использоваться как диодный мост генератора ВАЗ 2115.

Составные части генератора, под номером 9 – выпрямитель тока

Проверка диодного моста

Типичной поломкой узла является неисправность диодов из-за перегорания. Можно выделить следующие причины данной неисправности:

  • Попадание влаги, масла, грязи, либо пыли на диоды;
  • Отработка эксплуатационного ресурса.

Обследовать диодный мост генератора на ВАЗ 2114 можно несколькими способами, при этом, простейший из них – проверка посредством лампочки, не требует демонтажа устройства, однако чтобы выполнить ремонт диодного моста либо его замену, выпрямитель придется снять.

Способ №1: проверка контролькой (лампочкой на 12 В)

  1. Подключаем к АКБ (клемме «-») пластину выпрямителя так, чтобы она плотно прилегала к массе обеих устройств.
  2. Используя 12-вольтную лампочку, один её проводок подводим к клемме «+» на аккумуляторе, а второй к клемме дополнительных диодов. Далее, переносим проводок с клеммы «+»к болту, который расположен в зоне обмотки статора выпрямителя.

Ни в первом, ни во втором случае контакты не должны быть замкнуты – если контролька загорелась либо моргнула, значит, узел неисправен.

Способ №2: обследование выпрямителя на наличие оборвавшихся контактов

  1. Соединяем минусовый проводок контрольной лампочки к клемме «+»АКБ;
  2. Плюс контрольки подключаем к клемме «-» аккумулятора.
  3. Теперь проверяем те же места, что указаны во втором пункте предыдущего алгоритма.

Тут, наоборот, лампочка должна гореть. Отсутствие света либо периодическое мигание свидетельствует об обрыве обмотки статора выпрямителя.

Способ №3: проверка выпрямителя с помощью мультиметра

Проверка устройства мультиметром предусматривает демонтаж выпрямителя с корпуса генератора. Узнать, как это делается, вы можете в следующем разделе статьи.

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Концевая балка кран балки

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

  • попадание пыли;
  • негативное воздействие грязи;
  • контакт диодов с маслом;
  • накапливание влаги в генераторе;
  • ошибка полярности при прикуривании;
  • неправильное подключение АКБ;
  • перегрузка в электросети;
  • ошибки в монтаже электрооборудования;
  • заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

  • мост демонтируется с генератора (иначе никак);
  • каждый из диодов потребуется проверить отдельно;
  • на измерительном устройстве выбирается режим пищалки;
  • такая настройка позволит при замыкании щупа услышать сигнал;
  • при отсутствии этого режима выбирайте положение 1кОм;
  • щупы подводятся к краям диода;
  • делается измерение;
  • щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

  • Корпус ДМ подключается к минусу вашей АКБ;
  • пластина обязана плотно прилегать к автомобильному генератору;
  • один конец лампы подключается к минусу генератора;
  • второй на плюсовую клемму 30 через АКБ;
  • если лампа горит, то один или сразу несколько диодов вышли из строя;
  • проверьте отрицательные диоды;
  • минус лампы идет на корпус автогенератора;
  • плюс к болту крепления моста;
  • если лампа горит или начинает мигать, проблема с отрицательными диодами;
  • далее проводится проверка положительных диодов;
  • плюс идет на клемму 30, а минус также на крепежный болт;
  • когда лампа горит, делаем вывод, что проблема с этой группой диодов;
  • также требуется протестировать дополнительные мостовые диоды;
  • минус остается на своем месте, а плюс переходит на клемму 61;
  • если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

  • минус АКБ подключите к металлическому корпусу генератора;
  • возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
  • второй конец провода от нее подключите к клемме «30» генератора;
  • свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

  • установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
  • минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
  • прибор покажет либо бесконечность, либо 500-700 Ом;
  • поменяйте полюсами щупы: показания должны измениться на противоположные;
  • если показания совпадают – диод неисправен;
  • проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

  1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
  2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
  3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
  4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.
