Проверяем модуль зажигания на инжекторной 16-ти клапанной ВАЗ-2110

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Снимите пластиковую крышку, которая закрывает двигатель.
  3. Снимите провода со свечей зажигания.
  4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
  5. Отключите разъем от модуля зажигания.
  6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
  7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

  1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
  2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
  3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
  4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
  5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
  6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
  7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
  8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
  9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
  10. Проверьте, работает ли модуль зажигания.
  11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
  12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Признаки неисправности модуля

Признаки неисправного модуля зажигания на ВАЗ-2110 всегда ощущаются остро:

  • неуверенный запуск двигателя или отказ при запуске;
  • провалы при резкой смене оборотов;
  • высокий расход топлива;
  • не работают два цилиндра, двигатель лихорадит;
  • отсутствие динамики;
  • резкое падение мощности;
  • падение мощности и тяги после прогрева.

Прочие неисправности

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

  1. Проверяем свечи . Для этого выкручиваем их, надеваем колпачки, укладываем на головку блока и прокручиваем двигатель стартером. На всех свечах искра должна быть стабильной. Нерабочие свечи заменяем и повторяем проверку. Ни в коем случае нельзя прокручивать двигатель стартером со снятыми высоковольтными проводами. Это приведёт к пробою в крышке модуля зажигания.
  2. Проверяем высоковольтные провода . Снимаем колпачки и через изолятор держим контакт провода на расстоянии 10-15 мм от головки . При исправных проводах искра должна пробивать это расстояние бодро и уверенно. Дальше проверяем провода на сопротивление. Исправный провод должен иметь номинальное сопротивление 7-10 кОм. Любое отклонение от этого значения говорит о необходимости замены всего комплекта высоковольтных проводов.
  3. Проверяем колпачки на пробой .

Также смотрим колодку и особенно входящие в неё провода.

Кроме того, проверку свечей и проводов лучше проводить на прогретом моторе, поскольку полумертвый модуль зажигания может некоторое время работать на холодную, а при нагреве отказывать. Также нужно быть уверенным в том, что все датчики работают исправно. Об этом может сказать код ошибки или лампа Check Engine.

Алгоритм проверки модуля зажигания на ВАЗ-2110

Проверку начинаем с подключаемой к модулю колодки.

Для проверки модуля нам пригодится только мультиметр и понадобится минут 15-20 времени . Сделать это довольно просто, главное, придерживаться алгоритма и знать номинальные значения рабочего модуля:

  1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ . Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
  2. Проверяем импульсы с ЭБУ на колодке проводов . Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
  3. Проверяем сопротивление на вторичных обмотках катушек . Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
  4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом . Отклонение не допускается.
  5. Проверяем модуль на короткое замыкание . В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Проверяем модуль зажигания 16-ти клапанной ВАЗ-2112 мультиметром

Ситуация следующая: ни с того ни с сего мотор стал «троить», пропала тяга, а «холостые» теперь не доходят даже до 500. Снимал высоковольтные провода по очереди, так вот, в цилиндрах 2 и 3 искры не было совсем. Двигатель 16-клапанный, но без «индивидуальных катушек». Вопрос в том, как на моторе ВАЗ-2112 проверить модуль зажигания, и желательно, чтобы его не снимать. Внутри модуля, кроме катушек, установлена электроника. А как проверить исправность?

Проверка модуля зажигания ВАЗ-2112 своими руками

Внутри модуля зажигания находится вот такая плата

Ясно, что речь идёт о двигателе 21120 и о модуле зажигания 2112-3705010. Кстати, в артикулах будут идти ещё две цифры – они означают фирму-изготовителя.

Все элементы системы зажигания

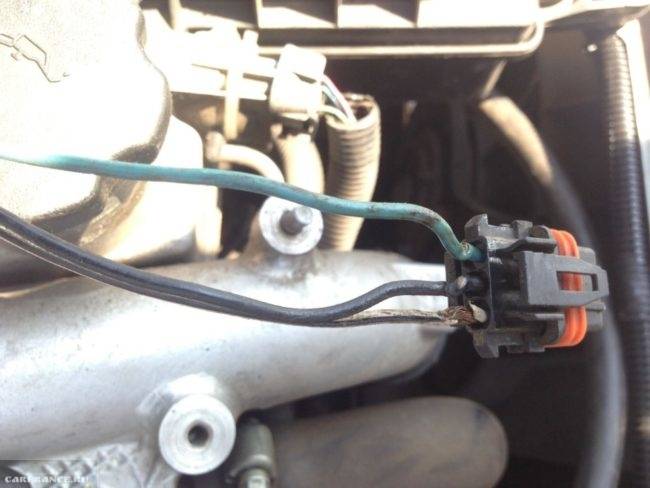

К разъёму модуля подводятся четыре провода:

  • Сине-красный – питание +12;
  • Коричневый – «масса»;
  • Бело-голубой – сигнал для свечей 1 и 4;
  • Серо-красный – свечи 2 и 3.

Сначала проверьте, что на модуль подаются все напряжения:

  1. Выключаем зажигание, отключаем разъём;
  2. Переводим ключ в положение I;
  3. Щуп стрелочного вольтметра подключаем к «минусу» АКБ;
  4. Вторым щупом (плюсовым) находим контакт «+12V» в разъёме;
  5. На каждом управляющем контакте стрелка покажет «почти 0»;
  6. При работающем стартере значения должны увеличиться, оставаясь при этом меньше 0,7 В.

На обоих управляющих контактах напряжение должно быть одинаковым.

Допустим, проверка разъёма не выявила ошибок. Дальше будем искать причину в самом модуле.

Тестер ЦНТ-СПМЗ

По рекомендации завода, на автомобилях ВАЗ-2112 проверять на необходимость ремонта модуль зажигания надо тестером, который называется ЦНТ-СПМЗ. Комплект состоит из генератора и модуля разрядников.

ЦНТ-СПМЗ, версия 3

Если же тестера под руками нет, попробуем изготовить его сами. Только модуль зажигания всё же придётся снять, отвернув три гайки «на 10». Сначала отключают АКБ, затем – провода свечей и разъём. Кстати, на проводах нанесены цифры, соответствующие цифрам на модуле (см. видео).

Самодельный испытательный стенд

В качестве разрядника автолюбители используют блок свечей с удалённым контактом «ноль». Лучше, всё же, купить разрядник ЦНТ-РК-2 или РК-1.

Самодельный разрядник

Управляющие импульсы на модуль подаются через резистор, сопротивление которого – 1-2 кОм. Если управляющий вход подключать без резистора, электроника выходит из строя. Можно даже собрать генератор, состоящий из двух микросхем NE555. Но это – для любителей паять.

Самодельный генератор

Проверять катушки зажигания омметром не рекомендуется. Впрочем, если соблюдать меры безопасности, всё должно получиться.

При использовании блока ЦНТ-РК один сдвоенный разрядник подключают к выводам 2-3, а второй – к контактам 1-4. «Нулевой» отвод разрядника соединяют с «общей массой».

Проверка модуля мультиметром

Сопротивление катушек в модуле можно померить стрелочным, но не цифровым омметром. Включаем омметр между выводами 1-4, затем – между 2-3, и получаем одинаковый результат. Учтите, что у разных изготовителей сопротивление отличается:

  • 2112-3705010-02 (завод АТЭ-2, Москва) – 5-6 кОм;
  • 2112-3705010-12 (СОАТЭ) – 12 кОм.

И т.д.

Есть нюанс: индуктивность у катушек – большая, и при подключении омметра иногда проскакивает искра. Не прикасайтесь к выводам двух щупов одновременно. А иначе убить – не убьёт, но будет неприятно.

Ремонт Модуля Зажигания Ваз 2112

Ремонт модуля зажигания VAS 2112 год

Ремонт модуля зажигания

для автомобилей семейства ВАЗ.2110

При эксплуатации автомобиля ВАЗ 21102, через 15 000 км. Во время работы я неожиданно обнаружил необычную неисправность:. иногда пропадает самое высокое напряжение на 2-м и 3-м цилиндрах. Все подозрения сразу упали на модуль зажигания.

После изучения этого «в процессе» было замечено, что если задняя алюминиевая пластина была нажата, двигатель начал работать нормально. Казалось бы, что. все понятно по модулю зажигания «мертвых»Нужно пойти купить новую, но цена кусается слишком больно.

Было решено провести «трепанация» и изучать, так сказать, материальную часть вышеупомянутого чуда автомобильной промышленности.

Возьмите отвертку и оторвите алюминиевую пластину.

Итак, мы готовы увидеть небольшую плату электроники там. Доска покрыта толстым слоем прозрачного силикона, который мы аккуратно удалили. Да, провода, которые соединяют плату с разъемами и катушками, сделаны из мягкого алюминия или какого-либо другого металла. «Вот где лежит моя гибель «, эти задержки довольно просты и почти сразу.

Поэтому, когда мы открываем, мы успешно отрываем все провода от всех контактов. Ну а теперь по делам. Для ремонта нам нужно

тонкие провода, предпочтительно нити. Кстати провод от сломанного вышел на эту роль «мышь» Как я уже сказал, удалите прозрачный силикон, а также оставшийся белый автоматический силикон.

Рацион модуль

работает на второй год.

Тринити. Модуль зажигания 2112

Модуль зажигания 2112

-3705010-03 Два рабочих цилиндра, зазорызажигание .

А пока посмотрим на наши «незначительные вещи»,

Как видно на фото, схема состоит из двух выключателей и два мощных транзистора типа BU931.

При пайке оказалось, что контакты на модуле выполнены из алюминия и пайка не для слабонервных, поэтому была куплена

специальный алюминиевый флюс.

Технология обезжиривания заключается в следующем:

  1. Сначала припаяйте провода к плате. Кроме того, желательно удалить старые провода с платы, хотя они лучше для наводнения. Пайка проводов к коллекторам транзисторов была особенно сложной. они покрыты каким-то металлом, который трудно спаять. Скучная машина помогла довести металл до меди, но это еще не все. При прикосновении к паяльнику его тепло мгновенно рассеивается на алюминиевой пластине. Чтобы нормально паять, пришлось поставить всю плиту на электроплиту и разогреть ее до 180 градусов.
  2. затем припаять провода платы к соответствующим контактам в «желудок» модуль, стараясь сделать провод максимально коротким.
  3. пятна пайки покрыты каким-то лаком (я тайком брал лак для ногтей от своей жены)

Результат должен быть чем-то похожим.

Целесообразно провести общую проверку устройства на его работоспособность перед окончательной сборкой. ОСНОВНОЕ ПРАВИЛО ИСПЫТАНИЙ:. СОХРАНЯЙТЕ КРАТКОЕ ВОПРОС; Если прибор показал свои рабочие характеристики, то, покрывая внутреннюю поверхность автоматическими герметиками, мы производим окончательную сборку, забивая провода в полость, чтобы они не прижимали пластину к краям полости. Ну, а если устройство не работает, то вам нужно более внимательно искать неисправность. Это может быть неисправность электронных компонентов, открытых или замкнутых в катушках.

В заключение для «сумасшедшие народные люди» Хочу сказать, что коммутатор L497D1 стоит около 3-х, транзистор BU931. около 6

Можно попробовать заменить транзистор на домашний KT848A, он намного дешевле, но его размеры впечатляют.

Post Views: 7

Как проверить катушку зажигания на Приоре

Одним из основных признаков неисправности в ИКЗ Приора является троение двигателя. Поскольку катушки на Приоре индивидуальные, то и не работать будет только один цилиндр, то есть будут проявляться признаки троения на силовом агрегате. Это, конечно, не стопроцентный диагноз, но повод к тому, чтобы была произведена проверка катушки зажигания Приора вполне достаточный.

Проверка катушки зажигания мультиметромДля того, чтобы снять катушку зажигания необходимо:

  • приготовить торцовый ключ на «10»;
  • отсоединить аккумулятор;
  • снять кожух прикрывающий двигатель;
  • отжать пластиковый фиксатор и отсоединить колодку с проводами от вывода катушки;
  • вывернуть болт крепления КЗ ключом на «10»;
  • вытащить КЗ из свечного отверстия.

После того как катушка извлечена надо провести ее внешний осмотр. Не должно быть микротрещин, оплавлений или потеков на резиновом колпачке и корпусе. Возможно только небольшое подкопчение. Проверка электрической части возможна несколькими способами.

В комплекте с исправной свечой зажигания проверить устройство на «искру» об корпус автомобиля. Если искры нет, то очень вероятно, что КЗ отказала. В этом случае желательно проверить зазор в свечах зажигания, Приора может работать неустойчивой во время движения.

При проверке КЗ на искру необходимо работать в резиновых перчатках и проявлять особую осторожность не допуская контакта телом или другим инструментом с корпусом машины или двигателя.Катушка вырабатывает ток высокого напряжения от 20 до 40 кВт

  • Можно снятую катушку поставить на исправный цилиндр другого автомобиля и проверить в движении. Отказавшая КЗ себя сразу проявит.
  • Проверить КЗ инструментальным способом.

Главными врагами катушки зажигания являются высокая температура или перегрев, из-за которых образуются микротрещины на колпачке и корпусе, а также коррозия, то есть влага, кроме того плохо влияет на состояние КЗ частое включение замка зажигания без запуска двигателя и длительная нагрузка при неудачном запуске. Автомобильные электрики рекомендуют почаще чистить места крепления КЗ от пыли и влаги, проверять плотность крепления всех проводов, особенно высоковольтных, а также менять КЗ по истечении гарантийного срока, независимо от того, проявляют они признаки неисправности или нет.

NaDomkrat.ru.

Родной МЗ с 2002 года стоял

мз омега 2010-го года

мз омега 2010 годНедавно возвращаясь домой у меня на моей 12- ке отказали два цилиндра 2 и 3, сразу поняв ( т.к. на прошлой 10-ке менял его 3 раза), что это МЗ( модуль зажигания), полез под капот. Осмотрев всё и нажав на модуль зажигания, появилась искра и на 2 и на 3 цилиндрах. Ну думаю пора покупать новый, залез в интернет и наткнуля на интересную статьюwww.autoelectric.ru/advices/ignition/ignition.htm, там один мужичёк рассказал как у него было тоже самое и он просто взял и перепаял модуль, ну и я решил тоже попробовать. Сходил в магазин купил флюз для алюминия, провод и герметик abro . Затем пришёл домой вскрыл модуль и принялся за дело. Сначало убрал бесцветный силикон с мест контактов, зачистил и припаял провода к плате, но не без трудностей, пришлось греть всю алюминивую подставку с платой на плите и быстро паять, иначе никак( смотри статьюwww.autoelectric.ru/advices/ignition/ignition.htm) затем припаял по схеме в корпус модуля провода, намазал контакты лаком для ногтей, корпус намазал герметиком и закрыл. Через пол часа пошёл поставил и завёл. Работает! Так я съэкономил 1500 рублей) .

Продолжу тему, нашёл ещё два модуля зажигания от старой десятки, покупал в 10 году, менял 3 раза, когда вскрыл, то был удивлён, что со временем стали делать запчасти не лучше, а даже хуже, если в модуле 2002 года стояла хоть какая то защита на плате и сделана была на микросхемах, то здесь её просто вообще небыло, стояло два транзистора и больше ничего почти, перепаял и ничего не изменилось, на первом 2 цилиндра не работало, на втором один. Не покупайте модули от омеги!

если кому нужна распиновка мз на транзисторах:Сверху справа заклёпка к алюминиевой пластине — это масса (-12В). На платке в верхнем ряду “сигнал-1” и “сигнал-2”. Под силовыми транзисторами “катушка-1” и “катушка-2”.

+12В некуда цеплять (т. е. идёт только на катушки).

ЗЫ: схема платки очень тупая и беззащитная.

  • remont-avto.uef.ru
  • remont-avto.uef.ru
  • www.drive2.ru

Способы проверки катушки зажигания мультиметром на основные неисправности

Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта мотора не получится, тогда как запустить двигатель без аккумулятора реально, который также играет важную роль в формировании первой искры. Катушка зажигания устроена довольно просто, но даже она может придти в негодность при различных неисправностях автомобиля или из-за заводского дефекта. При этом на пуске двигателя работа катушки зажигания не ограничивается, и если она вышла из строя, когда мотор уже заведен, это приведет к его полной остановке. Проверка катушки зажигания мультиметром – это верный и простой способ определить исправность агрегата и необходимость его замены.

Как проверить катушку зажигания

Проверка катушки зажигания – это трехступенчатый процесс, который начинается с подготовки, после проходит визуальный осмотр и заканчивается тестированием при помощи приборов. Агрегат может проверяться на специализированных диагностических стендах в дилерских мастерских или профессиональных сервисах. Самостоятельная проверка катушки зажигания проводится при помощи мультиметра – универсального диагностического прибора широкого спектра применения.

Подготовительный этап

Перед тем как приступать непосредственно к диагностике катушки зажигания, необходимо обзавестись мультиметром (способным определять напряжение и электрическое сопротивление, Ом) и найти технической документацией по автомобилю. В машинах устанавливаются различные катушки зажигания, и параметры конкретной модели прописываются в «паспорте» автомобиля. Если машина покупалась «с рук», техническую информацию о ее агрегатах легко найти в интернете.

Параметры катушки зажигания, необходимые для ее диагностики, — это сопротивление первичной обмотки и сопротивление вторичной обмотки. Если обнаружить их не удалось, можно опираться при тестировании элемента на общие цифры, о которых речь пойдет ниже.

Визуальный осмотр катушки зажигания

Внешний вид катушки зажигания может различаться, в зависимости от модели. При этом она имеет характерные детали – корпус, крышка, два контакта и центральная клемма. Во время визуального осмотра достаточно внимательно взглянуть на корпус и поискать на нем сколы, трещины или прожженные области. Корпус выполняется из эбонита, и он не пропускает ток, в большинстве случаев неисправность катушки связана с внутренним повреждением.

Диагностика электронной системы управления двигателем и электрической цепи трамблера

Катушка зажигания располагается в трамблере, и для проверки напряжения необходимо отогнуть защелкнутый фиксатор и снять с трамблера провода, которые к нему подходят. Далее требуется взять мультиметр и установить на нем параметры для замера напряжения. После этого один из проводов мультиметра прикладывается к выводу катушки зажигания, а второй к корпусу автомобиля (то есть к массе).

Результатом подобного замера при исправной катушке зажигания должны стать 12 Вольт, отображаемые на мультиметре. Если имеются проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.

Проверка вторичной обмотки на обрыв

Чтобы провести подобную диагностическую процедуру, необходимо установить мультиметр в режим измерения электрического сопротивления (Ом). Далее подключаем один из проводов устройства диагностики к положительному или отрицательному выводу катушки зажигания, а второй к центральной клемме.

Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.

Проверка первичной обмотки на обрыв

Процедура диагностики первичной обмотки катушки зажигания практически не отличается от проверки вторичной обмотки. Вновь возьмите мультиметр, у которого установлен режим измерения электрического сопротивления, и подключите его провода к положительному и отрицательному выводу катушки зажигания, то есть к внешним контактам (в большинстве случаев).

Если в результате измерения мультиметр показывает значения около 0.5-2 Ом, значит, с первичной обмоткой нет проблем, и она работает в штатном режиме. Когда сопротивление отличается от данных значений, констатируется факт обрыва первичной обмотки.

Проверка модуля зажигания ВАЗ-2112 своими руками

Внутри модуля зажигания находится вот такая платаЯсно, что речь идёт о двигателе 21120 и о модуле зажигания 2112-3705010. Кстати, в артикулах будут идти ещё две цифры – они означают фирму-изготовителя.

Все элементы системы зажиганияК разъёму модуля подводятся четыре провода:

  • Сине-красный – питание +12;
  • Коричневый – «масса»;
  • Бело-голубой – сигнал для свечей 1 и 4;
  • Серо-красный – свечи 2 и 3.

Сначала проверьте, что на модуль подаются все напряжения:

  1. Выключаем зажигание, отключаем разъём;
  2. Переводим ключ в положение I;
  3. Щуп стрелочного вольтметра подключаем к «минусу» АКБ;
  4. Вторым щупом (плюсовым) находим контакт «+12V» в разъёме;
  5. На каждом управляющем контакте стрелка покажет «почти 0»;
  6. При работающем стартере значения должны увеличиться, оставаясь при этом меньше 0,7 В.

На обоих управляющих контактах напряжение должно быть одинаковым. Допустим, проверка разъёма не выявила ошибок. Дальше будем искать причину в самом модуле.

Тестер ЦНТ-СПМЗ

По рекомендации завода, на автомобилях ВАЗ-2112 проверять на необходимость ремонта модуль зажигания надо тестером, который называется ЦНТ-СПМЗ. Комплект состоит из генератора и модуля разрядников.

ЦНТ-СПМЗ, версия 3Если же тестера под руками нет, попробуем изготовить его сами. Только модуль зажигания всё же придётся снять, отвернув три гайки «на 10». Сначала отключают АКБ, затем – провода свечей и разъём. Кстати, на проводах нанесены цифры, соответствующие цифрам на модуле (см. видео).

Самодельный испытательный стенд

В качестве разрядника автолюбители используют блок свечей с удалённым контактом «ноль». Лучше, всё же, купить разрядник ЦНТ-РК-2 или РК-1.

Самодельный разрядникУправляющие импульсы на модуль подаются через резистор, сопротивление которого – 1-2 кОм. Если управляющий вход подключать без резистора, электроника выходит из строя. Можно даже собрать генератор, состоящий из двух микросхем NE555. Но это – для любителей паять.

None При использовании блока ЦНТ-РК один сдвоенный разрядник подключают к выводам 2-3, а второй – к контактам 1-4. «Нулевой» отвод разрядника соединяют с «общей массой».

Проверка модуля мультиметром

Сопротивление катушек в модуле можно померить стрелочным, но не цифровым омметром. Включаем омметр между выводами 1-4, затем – между 2-3, и получаем одинаковый результат. Учтите, что у разных изготовителей сопротивление отличается:

  • 2112-3705010-02 (завод АТЭ-2, Москва) – 5-6 кОм;
  • 2112-3705010-12 (СОАТЭ) – 12 кОм.

И т. д. Есть нюанс: индуктивность у катушек – большая, и при подключении омметра иногда проскакивает искра.

Не прикасайтесь к выводам двух щупов одновременно. А иначе убить – не убьёт, но будет неприятно.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата»

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Признаки неисправности

Как и любая неисправность поломка модуля зажигания имеет свои признаки. Сложность диагностики заключается в их схожести с признаками отказов в других системах. Проверять блок зажигания следует при следующих явлениях:

  • Неустойчивая работа на холостом ходу. При этом на низких оборотах двигатель может вообще глохнуть;
  • Заметное снижение мощности, автомобиль начинает тупить при разгоне;
  • Мотор троит, проявляется это как неустойчивая работа. При этом, он значительно громче работает и появляется заметная вибрация;
  • Загорается Check Engine.

Последнее не обязательно, иногда отказ модуля происходит без реакции системы самодиагностики. Такое часто случается при кратковременных отказах, например при нестабильном питании. В принципе, все эти признаки могут сопровождать и неисправности системы питания автомобиля. Поэтому обязательно проверьте дроссельный узел и работу форсунок, прежде чем начинать проверку системы зажигания.

Часто к неисправностям приводят неправильно подобранные расходные компоненты. В частности, отказы могут происходить, из-за неправильно подобранных высоковольтных проводов. В таком случае напряжение на катушке становится запредельным, что приводит к ее разрушению.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
