Проверяем на Шевроле Нива модуль зажигания своими руками: основные неисправности

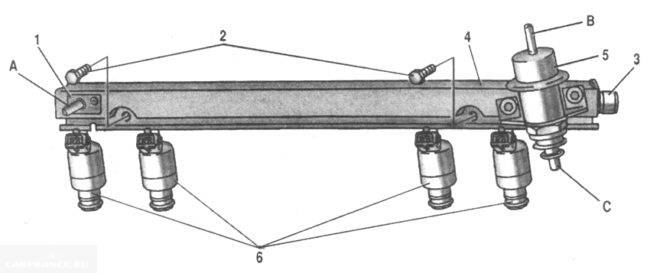

Топливная рампа

На пандусе рядом с регулятором 5 находится регулирующий ниппель 3

Он закрывается крышкой, которую откручивают и затем осторожно прижимают к змеевику

Если топливо протекает, значит, оно попадает на трассу. Но возможно, что необходимое давление не создается. Причины: забит цилиндр фильтра, неисправность помпы и тд

Если топливо не поступает, обратите внимание, срабатывает ли насос при повороте ключа на отметку «I». При включенном зажигании «холодный» насос должен работать 10 секунд

Дополнительный монтажный блок

Обратите внимание, что предохранитель F2 и реле P4 отвечают за включение насоса. И еще есть главное реле P5, и все эти элементы находятся в блоке, закрепленном на одной планке с ECM (см

Фото).

Случай из практики

Что будет, если вода попадет в бензин? Летом ничего. А зимой топливная система может забиться льдом. Под угрозой находятся все компоненты, от насоса до клапанов форсунок!

Впускной топливный фильтр

В топливе всегда присутствует небольшое количество воды. Если эту сумму увеличить, произойдет следующее:

  1. Первый старт всегда проходит гладко;
  2. Поэтому, оставив машину на стоянке, через 2-3 часа владелец уже не сможет запустить двигатель без ремонта.

Все вышесказанное касается любого инжекторного двигателя, в том числе ВАЗ-2123. И «первым кандидатом на старт» станет топливный фильтр. У него под днищем находится «Шевроле Нива», заключенная в алюминий (см. Фото). Однако это делается на многих автомобилях.

Подкачка лишнего воздуха

В умной книге говорится, что двигатель может не запуститься из-за того, что впускной коллектор всасывает слишком много воздуха. Это означает, что необходимо проверить крепление всех труб. Но не только.

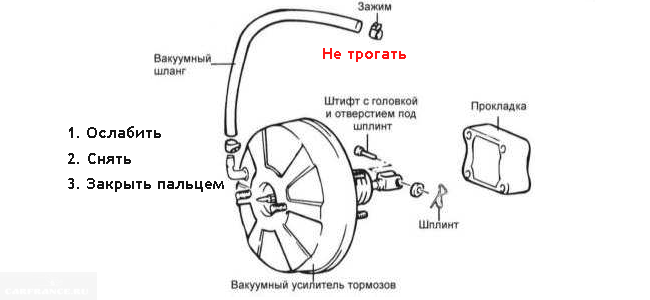

Вакуумный усилитель тормозов

Неисправный ВУТ может быть источником «лишнего воздуха». Стартер крутится, двигатель Шевроле Нива не заводится, но причина, оказывается, кроется в тормозной системе!

Мы ничего искать не будем. Сделаем проще:

  1. Трубка подачи вакуума также снимается со стороны усилителя (см. Рисунок);
  2. Отверстие в трубе закрывается пальцем и проводится пробный пуск;
  3. Двигатель завелся — значит, причина найдена.

В этом весь фокус. Желаем успехов!

Chevrolet Niva 2004, 80 л. с. — тюнинг

Говорят же, что в магазины попадает отбраковка, не прошедшая входной контроль на заводе. Ну или просто качество нестабильное по причине обыкновенного пофигизма производителя. Что было, то и поставили. А сколько оно будет работать — никого не волнует. Чаще будет ломаться, больше продадим. А лейблам типа, например, NGK я все-таки верю больше, чем Хорсу. И ваще первый пост на эту тему был про возможность доехать на двух половинках МЗ, а не о том, что запчасти хреновые.

Это аксиома и доказательств она не требует.

Дальше берем кронштейн и дорабатываем его. СТОК А вот такой уже надо сделать. Разогнул его в тисках.

Хуть он и толстый но мне это удалось сделать без особых усилий Осталось прикрутить его в моторном отсеке. Долго искал куда его поставить так что и капот не задевал, и доступ до бочков и датчиков был.

Это будет первая точка крепления. На нейже я закрепил и массу. Держиться все качественно и монументально. Можно было так и оставить, но решил все-таки перестраховаться и сделать вторую точку крепления. Возможно их окисление или обрыв проводки.

Если это не принесло результатов, то нужно демонтировать его, чтобы проверить при помощи дополнительных приборов. Проверка мультиметром Проверка производиться на снятом устройстве и начинается с осмотра состояние клемм, к которым подключаются высоковольтные провода. Щуп устанавливается на контакт D, черный замыкается на массу.

перенос модуля зажигания ваз 2114

Затем переводим прибор в режим измерения сопротивления, а красный и черный щуп устанавливаем на контакт D и массу соответственно. Нормально работающий прибор должен иметь показания меньше 1Ом.

Проверяем контакты A и B по очереди. Прибор переводиться снова в режим вольтметра и снимаются показания.

Если они не больше 0,3В, то устройство считается рабочим. Если какие-то измерения показали отклонения от нормы, то прибор считается неисправным. Следует проверить целостность цепи. Перенос детали При частой эксплуатации автомобиля на бездорожье некоторые автовладельцы стараются перенести модуль как можно выше, чтобы на него как меньше попадало влаги.

Так же изменение расположения позволяет избежать перегрева, которое сокращает срок службы устройства.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

  1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
  2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Меняю провода, молюсь, завожу — завелась. Не троит, всё путем. В виду того, что внутри одного старого провода я увидел окислы, то решил, что теперь-то уж точно проблема решена. На завтра у нас по плану ехать к теще за км, поэтому все равно было очково, а вдруг не провода? Делать нечего, рискуем Выезжаем с утра, проехали километров 20, всё отлично, я уже расслабился, хорошо, что едем пока по населенным пунктам.

Сопротивление между высоковольтными выводами УБИТОГО модуля зажигания.

В Вахрушах — опять, по классике — пропадает тяга, машина задергалась. Вероятность поломки обоих очень велика, надеюсь, конечно, обойтись малой кровью и поменять лишь датчик.

Метрах в позади видел магазин автозапчастей ВАЗ, дошел, размялся. Беру для начала датчик, стоит он рублей. Меняю делов там немного, выкрутить пару мелких болтов, вытащить разъем и поменять датчик. Но, блин, болтики прикипели, один открутил, а второй начал завальцовываться, так как к нему толком не подобраться, отвертка нужна с гибким валом типа. Делать нечего — пассатижами тупо отломил датчик, только после этого удалось подлезть и выкрутить пассатижами закипевший болтик.

Меняю ДПЗД, завожусь — опять троит, собака. Модуль зажигания Вся надежда на то, что поменяв модуль зажигания, машина поедет и мы все-таки доедем к теще Шурую обратно в магазин и покупаю модуль зажигания далее МЗ , он недешевый — стоит рублей, отечественный. Поменять его достаточно легко, МЗ крепится к движку на 3 болтах, от него идут ВВ провода в сам двигатель.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках Бронепровода отмечены стрелочками Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается при нарушении целостности провода — прим. Первые признаки неисправности Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом: Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Нива Клуб — Диск OFF-ROAD Wheels
Nissan Skyline года в Бишкеке. Цена: 3,$ & | Продажа автомобилей в Кыргызстане — diabloarea.ru
В салоне пахнет тосолом Нива Шевроле: откуда запах?

Модуль зажигания Шевроле Нива

После поездок по бродам появилась ещё одна проблема, не ровно работает двигатель. Менял свечи, бронепровода, ничего не помогло. Появилось предположение, что виноват модуль зажигания, да и контакты на нем куда входят бронепровода все покрыты голубым порошком. Явно следы попадания воды. У меня Шевроле Нива старая, но видно что модуль зажигания не разу не меняли. В процессе поиска замены, перерыл много информации. Модули зажигания, которые шли в машинах с завода ходили долго больше 100 тыс. км, но вот после их замены начинались проблемы. Новые модули ходили от силы 10 тыс. км, а бывало и 1000 км не проезжали.

Причина в том, что модуль зажигания Шевроле Нивы чувствителен к высоким температурам, а крепится он на двигателе, где как раз всегда высокая температура. Как выход люди начали переносить его например на крыло, чтобы он не так сильно грелся. И это помогало, но появлялась другая проблема – некачественные запчасти. На форуме владельцев Шеви Нив, где то встречал даже список модулей зажигания разных производителей, где приводилось статистика какой сколько ходит.

Эта проблема актуальной не только для Шевроле Нивы, но и для ВАЗ 2112. Потому что на Шевроле Ниву до 2006 года ставили модуль зажигания от ВАЗ 2112, после 2006 от ВАЗ 2111. Разница между ними в том, что модуль зажигания от ВАЗ 2112 “умный”, т.е. сам контролирует процесс подачи искры, а от ВАЗ 2111 этот процесс контролирует компьютер и сам модуль по сути является просто катушками зажигания.

Само собой у меня появилось желание поменять свой модуль на более надежный от ВАЗ 2111, но для этого как минимум пришлось бы менять компьютер с Bosch 7.0 на Bosch 7.9.7, в последнем есть контроль зажигания. Это все дорого и есть более дешевое решение, от умельцев.

В интернете встретил описание системы “Божья искра”, она позволяет подключить надежный модуль зажигания от ВАЗ 2111 на ВАЗ 2112 и Шевроле Нивы до 2006 года выпуска. Божья искра представляет из себя кабель-переходник и два доработанных контролера от ВАЗ 2108. Почему их надо дорабатывать я не совсем понял, единственное в описании указывалось, что с недоработанными контроллерами будут проблемы в зажигании, которые особенно будут заметны на турбированных машинах.

Я заказал систему “Божья искра” до Нового Года, но почта РФ доставляла несколько недель. И наконец отстояв в очереди пару часов получил его. К нему купил модуль зажигания от ВАЗ 2111, кронштейн для его крепления и уголок для крепления контроллеров.

Установка на морозе заняла несколько часов. Я снял старый модуль зажигания, кронштейн от него и установил новый. Крепятся они совершенно по разному. Поэтому новый в отличии от старого держится на одном болте, а не на трех.

Контроллеры я закрепил на уголок, который прикрепил под болт крепежа воздушного фильтра. Предварительно зачистив металл, так как для контроллеров необходима хорошая масса, на всякий случай кинул на аккумулятор отдельный провод массы. После этого все подключил и начал проверять.

Во-первых машина завелась быстрее, во-вторых она стала быстрее набирать обороты. Видимо старый модуль зажигания действительно был неисправен. Его я кстати буду возить в багажнике, а старый кронштейн прикреплю обратно, таким образом если с Божьей искрой что-то случится, я временно смогу переключится на него.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Как проверить модуль зажигания Шевроле Нива: неисправности

В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь.

Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.

Принцип действия модуля зажигания на Шевроле Нива

Штатное расположение модуля зажигания под капотом вызывает вопросы.

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Конструкция модуля

Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.

Буквенные обозначения ясно видны на корпусе устройства.

Самые частые причины неисправностей

Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:

Подробнее о поломках

Бронепровода отмечены стрелочкамиТот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

  • Двигатель не способен легко набрать «рабочие» обороты.
  • Холостой ход будет «плавать».
  • Возможно «троение» двигателя.
  • Во время движения могут наблюдаться рывки.

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

  1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
  2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
  3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
  4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Перенос модуля зажигания

Модуль зажигания перенесён вышеКак уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.

Заключение

Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена. Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник

Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие

Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.

Порядок подключения высоковольтных проводов нива шевроле

1.4. Система зажигания двигателя Шевроле-Нива (контроллер М7.9.7) В системе зажигания (рис. 1.4-01) применяется 4-выводная катушка зажигания, представляющая собой блок двух 2-вы-водных катушек зажигания. Система зажигания не имеет подвижных деталей и поэтому не требует обслуживания и регулировок, за исключением свечей зажигания.

Рис, 1.4-01. Система зажигания: 1 — аккумуляторная батарея; 2 — реле главное; 3 — выключатель зажигания; 4 — свечи зажигания; 5 — катушка зажигания; 0 — контроллер; 7 — датчик положения коленчатого вала; 8 — задающий диск

Управление током в первичных обмотках катушек зажига-ния осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем. Для коммутации первичных обмоток катушек зажигания контроллер использует два мощных транзисторных вентиля (рис. 1.4-01).

В системе зажигания применяется метод распределения искры, называемый методом “холостой искры”. Цилиндры двигателя объединены в пары 1-4 и 2-3, и искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).

В связи с постоянным направлением тока в первичной и вторичной обмотках, ток искрообразования одной свечи всегда протекает с центрального электрода на боковой, а второй — с бокового на центральный.

Катушка зажигания двигателя Шевроле-Нива (контроллер М7.9.7)

Четырехвыводная катушка зажигания (рис. 1.4-02 и 1.4-03) имеет следующие три цепи (см. рис. 1.4-01):

Цепь питания первичных обмоток

Напряжение бортсети автомобиля поступает с выключателя зажигания на контакт “15” катушки зажигания.

Цепь первичной обмотки катушки зажигания 1и4 цилиндров, контакт “lb”

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 1,4.

Цепь первичной обмотки катушки зажигания 2иЗ цилиндров, контакт “1а”

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 2,3.

В случае неисправности любого элемента 4-выводной катушки зажигания необходимо заменять весь узел в сборе.

Снятие катушки зажигания 1. Выключить зажигание.

2. Отсоединить колодку жгута проводов от катушки зажигания.

3. Отсоединить жгут высоковольтных проводов.

4. Снять катушку зажигания, отвернув болты крепления.

ВНИМАНИЕ. Демонтаж высоковольтных проводов осуществлять только за защитный колпачок

Установка катушки зажигания

1. Установить катушку зажигания на кронштейн на двигателе и закрепить болтами, затянув моментом 9,6. 15,4 Н • м.

2. Присоединить провода свечей зажигания.

3. Подсоединить жгут высоковольтных проводов к выгодам катушки и свечам зажигания.

Гашение детонации двигателя Шевроле-Нива (контроллер М7.9.7)

Для предотвращения повреждений внутренних деталей двигателя в результате продолжительной детонации ЭСУД корректирует угол опережения зажигания.

Для обнаружения детонации в системе имеется датчик детонации, см. раздел 1.1.

Контроллер анализирует сигнал этого датчика и при обнаружении детонации, характеризующейся повышением амплитуды вибраций двигателя в определенном диапазоне частот, корректирует угол опережения зажигания по специальному алгоритму*

Корректировка угла опережения зажигания для гашения детонации производится индивидуально по цилиндрам, т.е. определяется в каком цилиндре происходит детонация, и уменьшается угол опережения зажигания только для этого цилиндра*

В случае неисправности датчика детонации в память контроллера заносится соответствующий код неисправности и включается сигнализатор неисправностей* Кроме того, контроллер в зависимости от режима работы двигателя устанавливает пониженный угол опережения зажигания, исключающий появление детонации.

Перенос модуля зажигания Шнивы

Нередко на БУ машинах можно столкнуться с тем, что прежний владелец перенес катушки в другое место. Перенос модуля актуален ввиду причин.

  1. Снижение нагрева корпуса – начинка коробки боится повышенной температуры.
  2. Исключение попадания пыли и влаги.
  3. Удобство обслуживания.

Замена места расположения блока выглядит так.

  • гаечным ключом откручивается корпус детали от посадочного места;
  • далее можно снять сам модуль;
  • выбрать место, куда можно перенести коробок – следует учитывать длину проводов;
  • закрепить винтами катушку на корпусную панель автомобиля.

Аналогично деталь переносится на Нексии и других моделях ВАЗ.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

  1. Из гнёзд модуля вынимаются высоковольтные провода.
  2. Переключатель тестера устанавливается в положение 20 кОм.
  3. Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
  4. При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Распространенные причины неисправностей

Редко можно столкнуться с ситуацией, когда из строя выходят сразу обе катушки. Двигатель получится запустить, даже если модуль только частично неисправен.

Но при появлении следующих признаков определить проблему становится легче:

  • рывки во время движения;
  • так называемое «троение» двигателя;
  • холостой ход с «плавающими» показателями;
  • «рабочие» обороты набираются двигателем медленнее, чем хотелось бы.

Однако указанные проблемы часто проявляются при поломках других частей двигателя. Главное – провести правильную диагностику и разобраться в том, как проверять сам модуль зажигания.

Виды поломок

Модуль зажигания отличается высокой прочностью и надежностью. Но есть проблемы, которые возникают сразу, либо спустя некоторое время по мере активной эксплуатации.

Например, когда система зажигания используется с несоответствующими компонентами

Важно подбирать высоковольтные провода в зависимости от характеристик, которыми обладают конкретные устройства. Сбои в работе появляются, если напряжение будет слишком низким или слишком высоким

Некачественная сборка, применение бракованных деталей и конструкций низкого качества тоже ведут к проблемам. По этой причине целые системы и другие узлы выходят из строя.

Первые признаки неисправности

О признаках, по которым можно вычислить проблему, уже писалось ранее. Если не работают сразу два цилиндра – проблема точно в модуле зажигания. Например, отказывают 1 и 4, либо 2 и 3 цилиндры. Или показаны пропуски во всех цилиндрах при диагностике.

Перенос модуля зажигания

Чтобы модуль зажигания работал лучше, его переносят в подкапотное пространство выше, чем он расположен изначально.

Перед переносом и монтажом дополнительных деталей важно убедиться в том, что рядом отсутствуют посторонние предметы. Провода отсоединяются от системы только при выключенном зажигании

Главное – не дотрагиваться до них руками без какой-либо дополнительной защиты

То же самое касается полного отсоединения аккумуляторных батарей, когда возникает необходимость. Перенос относят к простым операциям

Главное – не дотрагиваться до них руками без какой-либо дополнительной защиты. То же самое касается полного отсоединения аккумуляторных батарей, когда возникает необходимость. Перенос относят к простым операциям.

Монтаж проводится в обратном порядке в сравнении с демонтажем. Выгибание штатного кронштейна – основное решение, которое применяют при подобных ситуациях. Каждый мастер сам решает, каким способом лучше переварить кронштейн – можно легко добиться эффекта, когда все его части остаются ровными.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

  1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
  2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Варианты изготовления свечей:

Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:

  1. Платиновое покрытие. Позволяет увеличивать срок службы до 50 тыс километров пробега за счет того, что поверхность становиться более устойчивой к продуктам горения топливной смеси.
  1. Многоконтактные свечи. Обычно применяются в автомобилях, которые экплуатируются в регионах с преимущественно низкими температурами. Такие изделия позволяют улучшить запуск непрогретого автомобиля по утрам. В летний период их рекомендуется заменять на обычные.

  • voditelauto.ru
  • inter-foto-press.ru
  • djeeprus.ru

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

  1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
  2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
  3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
  4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Перенос модуля зажигания

Модуль зажигания перенесён выше

Как уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

Так выглядит одна из моделей модуля зажигания. Сверху виден разъём для подключения входящих проводов

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
