Снимаем фару на Лада Гранта своими руками

Регулировка фар

Для начала автомашину требуется подготовить к регулировочным работам: проверьте давление в шинах, выставьте подкорректор в нулевое положение, после включите ручной тормоз.

На водительском месте размещается груз весом в 70-75 кг, призванный имитировать водителя, из листа ДСП делается экран, который затем выставляют перед автомобилем на расстоянии от трех до пяти метров. Заправьте полный бак и положите запаску – все это поможет воссоздать стандартную при управлении машиной ситуацию. Также удалите пыль и любые загрязнения с фар и проверьте, нет ли деформаций на кузове автомашины, при их наличии настроить фары будет очень сложно.

Помните – регулировочные работы должны проводиться только в помещении с ровными стенами (как минимум – с одной).

Процесс по самостоятельной регулировке фар проводится в такой последовательности:

  • Сначала поставьте автомобиль на ровный участок поверхности напротив ровной стены, расстояние до стены должно составлять от трех до пяти метров;
  • Замерьте уровень высоты от поверхности пола до ламп ближнего света, после чего отметьте их мелками на стене напротив каждой из фар – так вы отметите верхнюю границу прохождения пучка света;
  • Затем отступите вниз примерно на 35 мм и сделайте еще одну метку;
  • Закройте одну из фар газетой таким образом, чтобы ее свет не наложился на световой пучок соседней фары, после чего нужно включить ближний свет;
  • При помощи регулирующего устройства скорректируйте высоту света так, чтобы верхний край соответствовал оставленным вами настенным меткам;
  • Закройте вторую фару и отрегулируйте ее аналогичным образом;
  • Если это необходимо – корректируйте свет вправо-влево при помощи специальных вентилей (они размещаются непосредственно на фарах).

При правильно и последовательно проведенной регулировке фар по горизонтали, верхние части изломов пятна света окажутся на том же расстоянии, на каком они находятся между лампами ближнего света.

Помимо прочего, уделите внимание и галогенной фаре, особенно ее мощности, поскольку любые отклонения затруднят процесс регулировки и скажутся на качестве его проведения. Не забывайте о том, что каждая партия автомашин обладает собственными особенностями, касающимися постановки пучков света

Ознакомиться с ними вы сможете прочитав инструкцию по эксплуатации автомобиля.

Как видно из написанного выше, самостоятельная регулировка фар на Ладе Гранта не относится к сложным и трудновыполнимым задачам, весь процесс займет у вас примерно двадцать минут.

На автомобиль Лада Гранта установлены две фары головного света с галогенными лампами ближнего и дальнего света. Также на автомобиле установлен гидрокорректор, позволяющий при необходимости (при разной нагрузке) изменять направление светового пучка в вертикальной плоскости из салона. В этой статье рассмотрим ситуацию, когда появляется необходимость отрегулировать свет фар Лада Гранта в вертикальной и горизонтальной плоскости своими руками с помощью регулировочных болтов.

Для регулировки света фар потребуется:

  1. Приготовить крестовую отвертку или шестигранник “на 6”.
  2. Подготовить автомобиль (давление шин должно соответствовать норме, заправить автомобиль до полного бака, проверить наличие запаски в багажнике и разместить вес 75кг. на водительском сиденье).
  3. Установить автомобиль напротив стены на расстоянии 3м.
  4. Разместить на стене экран, как показано на схеме.

Лампы ближнего света на Ладе Гранта – какие выбрать пошаговая инструкция замены

Хорошая видимость на дороге, особенно в темное время — залог безопасности. Правильно установленная система освещения крайне важна для автомобиля, всегда актуален вопрос бесперебойной работы дальнего и ближнего света фар на автомобиле Лада Гранта.

В сегодняшней статье мы с вами поговорим о неисправностях и причинах выхода из строя (перегорания) ламп ближнего света на автомобилях Лада Гранта, рассмотрим на что обратить внимание при выборе, а так же, я расскажу вам по пошаговой замене этого несомненно важного элемента автомобиля

Основные причины перегорания ЛБС на Гранте

Чаще всего владельцы Гранты жалуются на достаточно частый выход из строя ламп ближнего света. Действительно, имен они чаще всего требуют замены, что вполне объяснимо: ведь и работают они почти постоянно.

Если раньше владельцы автомобилей включали свет в темное время суток и при ненастной погоде, то сейчас по правилам он должен гореть всегда во время движения. Лампы же не вечны, а если на смену довольно неплохим штатным лампочкам OSRAM куплен более дешевый аналог, проблема может превратиться в регулярную.

Светодиодные лампы на Lada Granta SMD 2835

Вторая распространенная причина перегорания ламп в передних и задних блок-фарах – попадание внутрь влаги. Виной тому становятся обычно потрескавшиеся или плохо прилегающие резиновые уплотнители, расположенные между корпусом фары и стеклом. На наличие проблемы указывает периодическое запотевание фары изнутри.

Галогеновые лампы могут не гореть из-за их неправильной установки. В ходе этой процедуры необходимо избегать касания стеклянной поверхности пальцами.

Жировые следы существенно сокращают срок службы лампочки. Кроме того, хотя и в редких случаях, лампы не горят из-за слишком высокого напряжения, выдаваемого генератором автомобиля или плохого контакта клемм.

Светодиодные галагенновые лампы на Lada Granta H4 (запрещены к использованию)

В общем, как вы смогли заметить причин, по которым перестал гореть ближний свет на Ладе Гранта, может быть более чем предостаточно. Давайте теперь разберемся в каких случаях вам потребуется замена ламп, а в каких стоит обратиться к специалисту.

Когда требуется замена

Замена ламп ближнего света на Гранте может потребоваться в случае их перегорания. Но, если такая неисправность случается очень часто, или вместе с ближнем светом, пропадает или перестает работать любая другая деталь напрямую связанная с электрикой, то в этом случая лучше обратиться к специалисту.

Процесс замены ламп ближнего света на Lada Granta

В большинстве случаев проблема кроется в проводке автомобиля или недостаточным напряжением, выдаваемым АКБ. Самостоятельно без должных навыков найти причину будет крайне сложно.

Особенности выбора ЛБС

Стандартные лампы ближнего света, которые устанавливают на Ладу Гранта 60/55 H4: где 60/55 — это мощность ближнего (55) и дальнего (60) света в ваттах H4 — тип цоколя

Поэту обратите внимание на то, что данная лампа используется как для ближнего, так и для дальнего света фар

Кроме того лампы ближнего света на Ладу Гранта отличаются по многим параметрам. Наиболее популярные из которых:

  1. Philips X-treme Vision (самые яркие, дают белый свет) Особенности, заявленные производителем: яркий белый свет, увеличивают зону освещения перед автомобилем на 45 м, высококачественное кварцевое стекло. Один из высочайших показателей яркости и невероятный комфорт в тёмное время суток.
  2. Philips LongLife EcoVision (недорогая, увеличенный срок службы) Особенности: кварцевое стекло высокой прочности, устойчивы к перепадам температуры и вибрации, высокое внутреннее давление — мощный свет.
  3. Bosch Pure Light (увеличенный срок службы) Особенности, заявленные производителем: до 90% больше света, эксклюзивный дизайн с серебряным напылением и голубым сектором.
  4. Osram Original Line (хорошая зона освещения) Особенности: качество оригинальной запасной части (OEM), улучшенная видимость до 130%.

Пошаговая инструкция по замене ламп ближнего света на Гранте

Для того, чтобы заменить лампу ближнего света на Ладе Гранта необходимо выполнить следующий порядок действий:

  1. Выключите зажигание, фары и габариты.
  2. Отсоедините клемму от АКБ
  3. Откройте капот автомобиля.
  4. Светим фонариком под верхней поперечиной с левой стороны, чтобы найти крышку фары
  5. В верхней части отыскиваем язычок фиксатора, нажимаем на него и снимаем крышку
  6. Снять колодку с проводами, потянув за нее с достаточным усилием
  7. Снять резиновый чехол, потянув его за язычок.
  8. Установка лампы производится в обратной последовательности.

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

  1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

    Проверка горизонтальности установки автомобиля

  2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
  3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
  4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

    Регулировочная схема для настройки фар

  5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
  6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
  7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

    Гидрокорректор в положении «0»

  8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Способы самостоятельного восстановления

Чтобы добраться до рефлектора, демонтированную с автомобиля фару нужно разобрать. Первый вариант предусматривает многократное прохождение места шва горячим воздухом строительного фена. Второй вариант предполагает оставить фару в духовом шкафу, разогретом до 100°C, на 20 минут. После вскрытия все детали очищают от остатков герметика, промывают без использования спиртосодержащих жидкостей и высушивают.

С помощью металлизированного скотча

Начнём с того, как восстановить отражатель на фаре с помощью скотч-фольги. Всё, что понадобится – металлизированный скотч, купленный в хозяйственном магазине примерно за 30 рублей. Его клеевая основа прекрасно справляется с высокими и низкими температурами, а алюминиевая плёнка очень износостойкая. Чтобы после приклеивания скотча на рефлекторе получить гладкую поверхность с минимумом швов, сначала из нескольких полосок формируют кусочки наиболее подходящей формы. Затем снимают защитную плёнку и аккуратно наклеивают. Вся процедура занимает около получаса.

Преимущества метода: долговечность, низкая стоимость, простота реализации.

Недостатки: при наклеивании остаются неровности и швы, которые ухудшают свойства рефлектора.

При помощи металлической фольги

Алюминиевая фольга обладает высокой отражающей способностью, что позволяет использовать её в восстановлении отражателей фар. Также потребуется немного эпоксидной смолы. Для сохранения идеально гладкой поверхности фольги, всю выкройку делают из обычной бумаги. Затем детали дублируют из алюминиевого полотна, на отражатель наносят тонкий слой смолы и приклеивают, удаляя излишки смолы. Преимущества: выдерживает любые перепады температуры.

Недостатки: находясь между металлической фольгой и пластмассовым основанием, эпоксидный клей лишен воздуха и очень долго высыхает. Снять высохший клей практически невозможно. Поэтому такой рефлектор не пригоден для повторного восстановления. С появлением скотч-фольги этот метод практически не используется.

С помощью хромовой краски

Ремонт отражателя фары с помощью хромовой краски наиболее популярен. Не нужно ничего вырезать и клеить. На обезжиренную поверхность отражателя из баллончика с белым хромом распыляют краску до получения равномерного однотонного слоя. После окраски фару высушивают в соответствии с инструкцией на баллончике. Преимущества: обеспечивает гладкую поверхность. Распылять краску можно даже на металлический скотч, повышая, таким образом, отражающий эффект.

Недостатки: плохо переносит высокую температуру. Нужно постараться найти жаростойкую хромовую краску.

При помощи зеркальной плёнки

Не менее эффективной считается восстановления рефлектора методом нанесения металлизированной самоклеящейся плёнки торговой марки Oracal. Плёнки из серии Oracal 351 и Oracal 352 выдерживают перепады температуры от -40 до +120°C и по заявлению изготовителя могут использоваться без ухудшения эксплуатационных характеристик на открытом воздухе в течение двух лет. Так как фара представляет собой герметично закрытое пространство, то срок службы самоклеящейся пленки возрастает.

Из бумаги или обычного скотча необходимо сделать шаблоны, в точности повторяющие форму отражателя. Затем вырезать полиэфирную плёнку аналогичной формы. С помощью фена приклеить её на подготовленную поверхность рефлектора, разглаживая и не допуская появления пузырьков. Места стыковки и края можно дополнительно обработать хромированной краской.

Преимущества: надёжный производитель, отличный отражающий эффект.

Недостатки: цена 1 м 2 начинается от 5$.

Как видите, восстановление отражателей фар – процедура несложная и вполне реализуемая в условиях гаража. Учитывая тот факт, что автомастерские за аналогичную работу берут денег на порядок больше, всегда есть смысл попробовать вернуть фаре прежнюю яркость своими руками одним из предложенных способов.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

Рекомендуем: Замена сальника коленвала lada 2107 (ваз 2107)

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Электрический корректор на Лада Гранта

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Как отполировать фары на Гранте

Обычно, полировка выполняется на пластиковых стеклах. Но при длительном использовании стекла, на нем тоже могут оставаться царапины, которые преломляют свет и влияют на освещенность. Чтобы восстановить стекло фары, его можно отполировать.

Чтобы выполнить данную процедуру, понадобится:

  • полировальная паста;
  • шлифовальная машинка;
  • соответствующие насадки.

Полировку фар самостоятельно можно сделать и дрелью, но удобнее всего это делать при помощи шлифмашинки.

В первую очередь, вокруг изделия все оклеивают малярным скотчем, чтобы защитить остальные части от абразива:

Затем паста точками наносится на всю площадь стекла. Шлифовальной машинкой паста втирается в фару на низких оборотах. Процедуру можно повторить несколько раз. Самое главное – не прижимать инструмент слишком сильно.

После 5-ти минут полировки, необходимо смыть при помощи чистой воды пасту и протереть стекло сухой ветошью. При необходимости процедуру повторить.

Объявления на НН.РУ — Авто

Коробки отбора мощности Камаз, Маз, Урал, Краз, Газ, Зил Отправка в день оплаты. Отправка транспортными компаниями. Работаем как с. Цена: 18 500 руб.

Предлагаю ремонт автомобильных насосов на иномарки и отечественные автомобили. Очистка дроссельной заслонки. Промывка форсунок на.

У нас Вы можете не только удлинить раму под кузов 5,1 м, 6,2 м, 7,5м, 9 м на Маз Зубренок, Маз, Камаз, Урал, Зил, Мицубиши, Ниссан.

Специализированное производственное предприятие по переоборудованию грузовых автомобилей приглашает Вас: 1.Удлинить раму, переудлинить.

Совсем скоро Нижний Новгород будет праздновать свое 800-летие. Подготовка к торжествам уже вовсю обсуждается в регионе, но власти решили.

Нижегородские кладбища завалены мусором. На это (и далеко не первый раз) жалуются горожане, решившие навестить могилы своих предков.

Ремонт — настоящее испытание для семьи. Возникает сотня вопросов, на которые нет ответов, и масса проблем, которые нужно срочно.

Ближе к концу июля на Нижний Новгород и область обрушилось редкое природное явление: такого похолодания в регионе не было уже много лет.

Выводы

Как видно, технологический процесс снятия фары Лада Гранта довольно прост и почти каждый автомобилист, который не имеет опыта и навыков может демонтировать этот элемент своими руками и без лишнего труда.

Фары Гранты и Калины считаются неразборными. Если на стекле появилась трещина, блок-фару меняют в сборе. Однако, при большом желании разобрать ее все таки возможно. Рассмотрим, как своими руками снять стекло и маску фары. Процесс показан на примере блок-фары Lada Granta. На фаре Lada Kalina 2 все действия выполняются аналогичным образом.

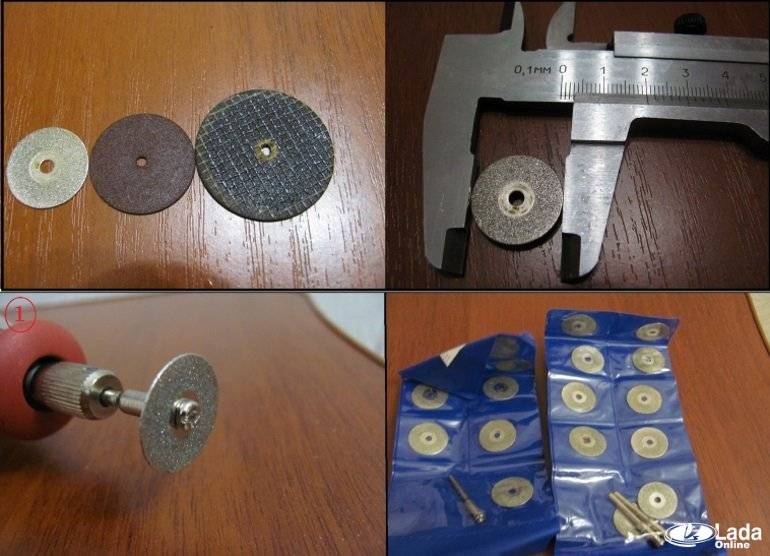

Потребуется: снять фару, приготовить дремель (диаметр дисков 20 мм), острый нож.

Схема крепления стекла фары:

Герметик, удерживающий стекло оригинальной фары, является термостойким. То есть ослабить его «хватку», нагревая феном или в духовке, не получится. Кроме этого, на кромке расположены четыре скобы крепления:

Как заменить стекло фары:

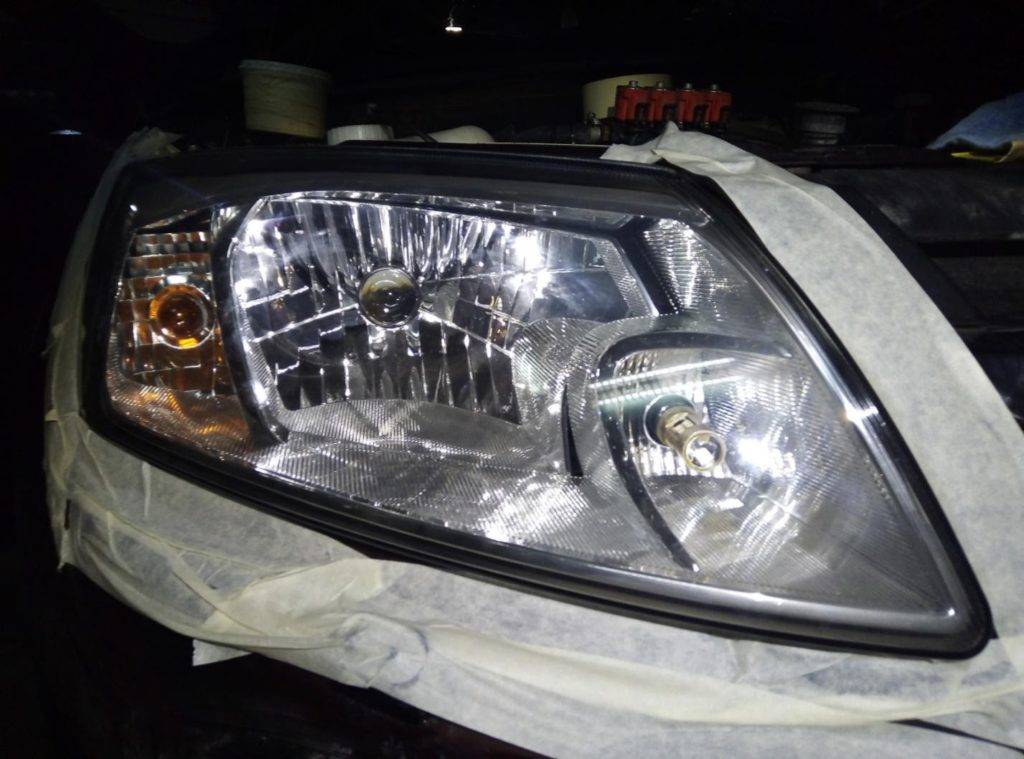

  • Заклеить стекло малярным скотчем, чтобы исключить его повреждение во время работ.
  • Срезаем около 7 мм П-образного крепления (используя дремель), а затем удаляем остатки герметика (фото №1).
  • Срезаем около 2 мм герметика между стеклом и пластиком, используя дремель (фото №2, цвет зеленый).
  • Удаляем остатки герметика при помощи Г-образного лезвия (можно загнуть обычный нож, после нагрева), фото №3.

При обратной сборке используем прозрачный герметик для стекол (например, ABRO).

Как это выглядит на практике:

Процесс также показан на видео:

Как снять маску с фары:

  • Внутренняя маска крепится при помощи пружинного механизма, который подсоединен к гидрокорректору.
  • Внешняя маска удерживается 4-мя винтами Torx.

Теперь появляется возможность установить мощные светодиодные или гибкие ДХО. А вам приходилось самостоятельно разбирать фары на Гранте или Калине? Каким способом удалось это сделать?

Современное автомобилестроение стремительно развивается, следовательно, не стоит на месте и такая важная его отрасль как автомобильная оптика. А самым важным аспектом ее развития является то что, несмотря на конструктивные сложности тех или иных деталей, их самостоятельный ремонт и установка не доставят особых трудностей автовладельцу.

Лада Гранта – это бюджетный автомобиль с передним приводом, данная модель была разработана на Волжском автозаводе в 2011 году. Оптика Гранты не имеет никаких существенных отличий от прежних моделей указанного производителя.

Это в полной мере относится и к типам используемых приборов, и к особенностям их устройства, и к способам регулирования.

Естественно, любому владельцу такого авто не лишне будет знать о нюансах самостоятельной установки фар, ведь это сделает эксплуатацию авто более корректной и долгой. Отметим, что средняя цена фар для Лада Гранта составляет на данный момент от 500 до 2500 рублей и более (иногда достигая 5000-7000 рублей).

Самостоятельное снятие фары не вызывает особых затруднений даже у начинающего автолюбителя. Самым главным аспектом, гарантирующим правильность демонтажа и последующей установки детали, является знание владельцем машины технологии и последовательности данного процесса, о чем мы и расскажем подробнее чуть ниже.
