Как проверить и заменить датчик распредвала самому?

Проверяем и меняем датчик положения распредвала самостоятельно

Это инструмент, который определяет место ГРМ, расположенное за углом, чтоб оно главным образом соответствовало размещению коленвала двигателя. Управленческие функции происходят так: он выпускает сигналы в систему управления через распределяющей вал (часто называется кулачковым), путём поджигания или впрыска топлива.

Свою работу он осуществляет по известному принципу Холла, поэтому его иногда называют не иначе, как датчик Холла. Он меняет путь движения с помощью носителей заряда – такова его главная работа. Фиксация этого всего происходит тогда, когда полупроводник поля магнитного производит своё пересечение. Потоки импульсов, создающиеся в результате такого действия, передаются по другим каналам через некоторое время. И таким образом датчик распредвала определяет положение ритма сжимания поршня в каждом цилиндре ВТМ.

Признаки и причины неисправности

Люди часто задают сами себе вопрос: как проверить датчик распредвала, и что для этого нужно сделать? Для того, чтоб проверка датчика распредвала прошла успешно, нужно проделать несколько важных шагов.

1. Для начала нужно будет разобрать двигатель, только не полностью, а лишь частично. Это нужно для того, чтоб легче добраться до него, и определить его положение. Место расположения – это место нахождения ремня ГРМ.
2. Если вы найдёте датчик распредвала, возьмите мультиметр, для того, чтоб выполнить его детальную проверку. Далее от него нужно будет отделить все провода, а вместо этого подсоединить к каналам выхода мультиметра, и нажать режим «сопротивление».
3. Потом надо будет взять какой-либо предмет из металла и поводить ним на не небольшом расстоянии от этого устройства. В качестве такого предмета хорошо подойдёт отвёртка. Если при такой процедуре цифры на показателе изменяться не будут – это свидетельствует о его неисправности.

Не стоит сразу расстраиваться, часто такое бывает из-за неверного установления зазора или, когда датчик загрязнён. Поэтому его необходимо будет почистить. Чаще всего такое происходит с таким отечественным автомобилем, как Лада Калина. Если он, вроде бы исправлен, но эти симптомы проявляются – то, скорее всего, его проводок переломлен. Ещё бывает, что он не высвечивает цифры, а вместо этого показывает коды ошибок – в таком случае обнаружить проблему будет гораздо легче, и незамедлительно сделать замену.

Это были несколько нехитрых способов того, как проверить датчик распредвала, которые никакой сложности не составляют.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Как найти причину неисправности датчика температуры охлаждающей жидкости

Выполнить проверку и обнаружить неполадки ДТОЖ можно при помощи различных приборов, таких как омметр, вольтметр либо мультиметр, термометр электронный, также можете провести и визуальный осмотр.

До начала выявления неисправностей датчика необходимо проверить проводку в машине, так как прибор нуждается в постоянном питании (5 В) для корректной работы. Сделать это очень легко: сначала отсоединить ДТ охлаждающей жидкости от проводов, завести мотор, присоединить к проводам мультиметр или вольтметр и узнать напряжение.

Рекомендуем

«Как слить охлаждающую жидкость правильно и залить новую» Подробнее Если измерительное устройство показывает напряжение 5 В, то можно начинать проверку датчика температуры.

Осмотрите устройство на наличие трещин, ржавчины на зажимах, проверьте, есть ли на поверхности прибора отверстие, сквозь которое просачивается жидкость для охлаждения. Все эти недостатки могут быть показателями того, что прибор неисправен. Для тщательной проверки необходимо померить сопротивление и напряжение устройства при помощи вольтметра либо мультиметра, осциогрофа. Если у вас в наличии нет данного оборудования, то можно воспользоваться им на СТО.

Многие датчики относятся к виду, у которого отрицательный температурный коэффициент сопротивления, то есть при повышении температуры ОЖ значение сопротивления уменьшается. Если необходимо определить, исправен ли прибор, то нужно просто подсоединить измерительное устройство (мультиметр, вольтметр) к проводу ДТОЖ и посмотреть напряжение при различных значениях температуры.

Если температурные показатели средние, то напряжение может колебаться от 2 до 3 В.

Необходимо завести и прогреть мотор до оптимальной температуры, при этом напряжение в датчике будет становиться меньше. Потом нужно взять термометр и измерить напряжение. Если выдало показание 0 В, то нет присоединения контакта к «земле», присутствуют повреждения проводов, которые передают сигнал от датчика к модулю управления. Однако если при осмотре проводов не выявлено видимых дефектов, значит, следует проверить соединения на линии, с помощью которой подается напряжение и заземление на ЭБУ. Неисправностей не обнаружено – следует проверить сам электронный блок.

Если напряжение на контакте 5 В, то это можно объяснить следующим образом:

1. Контакт, предназначенный для сигнала в штекере ДТ, не обеспечивает связь с данным устройством.
2. Цепь датчика разомкнута.
3. Линия заземления температурного прибора разорвана.

Наиболее часто главная проблема в том, что сопротивление на выходе и напряжение видоизменяются за пределами подходящего им диапазона. При горячем моторе нормальные значения ДТОЖ составляют 0,5 В, при холодном – 2 В. Если датчик имеет неисправности, то он может выдать при прогретом двигателе 1,25 В, при остывшем – 1,5 В.

Такая ситуация ведет к тому, что затрудняется запуск силового агрегата и происходит переобогащение топливной смеси. Данные значения не дадут вам код, который укажет причину неполадки, потому что датчик функционирует в допустимых пределах. Однако, как вы понимаете, датчик охлаждающей жидкости необходимо снять и заменить его на новый.

Рекомендуем

«Можно ли смешивать охлаждающие жидкости и какова цена риска» Подробнее ДТОЖ отремонтировать не получится. Нужна лишь замена на новое устройство. Стоит температурный прибор недорого, следовательно, проблем у водителей не возникнет. Помните! Менять ДТ нужно только на устройство той же марки. В противном случае могут возникнуть неполадки в моторе либо датчик будет показывать ошибочные данные.

Вам понадобятся:

• Ключи на 8, 13, 17, 21.
• Емкость для охладительной жидкости.

Факторы, воздействующие на работоспособность датчика распредвала

Работоспособность датчика фаз напрямую зависит от режима температур. Перегрев может вывести его из строя. ДПРВ также не будет функционировать по причине выхода из строя проводов, по которым он получает и передает сигнал, поломки репера. Немаловажную роль играют загрязнения или повреждения самого датчика. Кроме того, при тяжелых эксплуатационных условиях (перевозка грузов, езда по бездорожью) датчик может сместиться либо может произойти короткое замыкание

Очень важно систематически выполнять диагностику датчика и менять его каждые 4-5 лет, во избежание неожиданной поломки в самое неподходящее время

Как проверить исправность и заменить датчик положения распредвала

Здравствуйте, уважаемые автомобилисты! Сегодняшняя тема посвящена небольшой по размеру детали, которая своей неисправностью может доставить вам неприятные минуты и неравномерно работающий двигатель автомобиля.

Рассмотрим роль, которую играет датчик положения распредвала (кулачкового вала), причины и признаки его неисправности, и, естественно, как производится замена датчика распредвала своими руками.

При том, что принцип действия датчика распредвала практически одинаков, место его размещения зависит от типа и модели двигателя. Поэтому, самостоятельную проверку неисправностей и замену датчика, начинайте с мануалом в руках.

Что собой представляет датчик распредвала

Датчик положения распредвала

Датчик положения распредвала выполняет задачу по определению углового положения ГРМ, соответственно положению коленвала двигателя. Система управления двигателем, получая информацию от датчика кулачкового (распределительного) вала, производит впрыском топлива и зажиганием.

В основу работы датчика распредвала положен принцип датчика Холла. Именно поэтому, датчик фазы распредвала иногда называют датчиком Холла.

Действие датчика Холла основано на измерении направления движения (изменении напряжения) носителями заряда. Изменение фиксируется в момент пересечения полупроводником магнитного поля. Постоянный магнит, размещенный в датчике, и создаёт это магнитное поле.

Металлический зуб (репер) размещенный на зубчатом колесе распредвала (либо на задающем диске) производит замыкание магнитного зазора. И, когда репер проходит мимо датчика распредвала, вызывает в датчике импульс напряжения, который затем передается в электронный блок управления.

Импульсы напряжения подаются в разное время. ЭБУ распознает положение поршня первого цилиндра двигателя в ВМТ (верхней мертвой точке) такта сжатия, и обеспечивает впрыск и зажигание топливной смеси.

У двигателей, имеющих систему изменения фаз газораспределения, датчики установлены на распредвалах впускных и выпускных клапанов.

Датчик фазы распредвала на дизельном двигателе измеряет положение поршней каждого цилиндра в ВМТ такта сжатия.

Как проверить датчик распредвала

При возникновении датчика Холла мы получаем сигнал от индикатора неисправности. Следует отметить, что функционально датчик распредвала связан с датчиком коленвала. И во время движения при возникновении неисправности датчика распредвала, система управления считывает информацию от датчика частоты вращения коленвала. Двигатель даже в состоянии повторно запуститься после остановки. Проверка датчика распредвала, основывается на знаниях водителя характерных неисправностей и их признаков. И после выявления, логичное действие: замена датчика распредвала.

Каковы характерные причины неисправности датчика распредвала

• зубчатый диск импульсного датчика поломался,
• произошел разрыв ушек крепления, датчик сместился,
• короткие замыкания внутренней схемы датчика,
• повышение температуры двигателя.

Типичные признаки неисправности датчика Холла

• работа ЭБУ двигателя происходит в аварийном режиме,
• заметно повышается расход топлива,
• контрольная лампочка работы двигателя на панели, загорается,
• происходит регистрация кода неисправности.

Естественно, поиск неисправности датчика, вы не сможете определить «на глаз». Для этого придется обращаться в автосервис для тестирования. Проверка приёма сигнала с датчика осуществляется при помощи осциллографа. Во время тестирования памяти будет показан полный перечень неисправностей.

Визуально вы можете лишь проверить наличие внешних механических повреждений датчика, провести очистку головки датчика, проверить электрическую цепь: на предмет обрыва, правильности подключения разъемов соединения.

Замена датчика распредвала – задача вполне выполнимая своими руками. Перед покупкой нового датчика и его замене, используйте рекомендации производителя автомобиля из мануала, используйте только те параметры, которые указывает производитель.

Замена датчика распредвала

В случае неисправности ДПРВ необходимо обязательно произвести его замену, причем сделать это можно самостоятельно. Даже в том случае, если датчик работает правильно, специалисты рекомендуют менять его через 5 лет или же 100 000 км пробега. Но не всегда это означает, что датчик подлежит замене. Допустим, неполадки в нем происходят в результате загрязнения или же в том случае, если неверно установлен зазор. Тогда его необходимо сначала почистить. Если же и это не помогло, то следует установить новый датчик. Также нужно проверить контакты клеммной колодки. Если они окислены, то это может тоже стать причиной неисправности датчика.

Для того чтобы замена ДПРВ прошла успешно, требуется осциллограф, с помощью которого выявляется стабильность считывания датчиком данных на разных оборотах двигателя. Хороший признак, если прибор рисует ровные линии без пробелов. Сначала осмотрите датчик на предмет наличия повреждений, прозвоните электрическую цепь, для того чтобы убедиться в правильности коммутации разъемов и отсутствии обрывов. Откручиваем удерживающий винт, снимаем клемму с датчика и вынимаем его из гнезда. Необходимо при этом осмотреть зубья на диске распредвала на предмет их целостности.

Для обнуления ошибки необходимо сбросить массу с аккумулятора. Колодка с проводами отсоединяется от ДПРВ. При помощи ключа на 10 откручивается болт, который удерживает датчик. После того как вытащите устройство, необходимо намазать место стыка датчика с двигателем тонким слоем герметика. С помощью болта закрепите новый элемент на место. В случае необходимости очистите колодку с проводами и подключите ее к датчику. Проверьте состояние уплотнительного кольца и по необходимости произведите его замену. Заведите двигатель после того, как присоедините клемму аккумулятора.

Датчик распредвала ВАЗ по конструкции и электромагнитным характеристикам схож с тем, который устанавливается на иномарках. При замене его на автомобилях иностранного производства можно использовать ДПРВ российские, подходящие по размеру.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Антиблокировочная система

АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.

Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта

Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево. В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле

А также прочие опции, которыми не комплектуются базовые модели

В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.

Источник

Лада Приора Хэтчбек B L A C K -STAR (бывшаЯ) › Бортжурнал › замена датчика распредвала

Неисправность датчика фаз (ДФ) возможно определить только диагностическим прибором. При выходе датчика из строя характеристики двигателя никак не изменяются, кроме чуть завышенного расхода топлива (0, 5 л), который легко скрывается за стилем вождения. Еще из симптомов – задержка в запуске двигателя на 2 секунды вследствие ожидания сигнала от датчика. После ЭБУ перейдет на попарно-параллельный впрыск.

Если при этой неисправности машина троит и неустойчиво работает на холостом ходу, а так же стала «тупой» при разгонах, то стоит проверить, не провернуло ли зубчатый шкив на коленчатом валу (идет на привод генератора и остальных систем). Для проверки необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Датчик положения коленвала должен смотреть на начало 20-го зубца от двух пропущенных.

Если со шкивом и работой все в порядке, то необходимо сбросить ошибку на ЭБУ и посмотреть, при каких условиях она снова появится. Если ошибка при работе двигателя на холостом ходу не возникает, необходимо проверять все соединения и провода. Это делается шевелением клеммы и жгута проводки. Если ошибка появилась при этой операции, то нужно искать плохой контакт, датчик не причем.

Если ошибка возникла спустя 15 секунд после сброса при ровной работе – то можно смело менять датчик. Для достоверности его можно проверить (схема проверки есть в Интернете), но цена нового датчика около 200 рублей — за эти деньги проще купить заведомо исправный, и, даже если дело окажется не в нем, иметь запасной.

Итак, мы убедились, что дело в датчике и будем его менять.

Для замены датчика фаз на автомобилях семейства Приора, Калина и Гранта с 16-ти клапанным двигателем нам потребуются:

Ключ «на 10» (лучше головка «на 10»)Шестигранник «на 5»Ключ «на 17»Датчик фаз для 16-ти клапанного мотора ВАЗ1. Датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала. Сверху его не видно. Определяем положение по подходящему в это месту жгуту проводов.

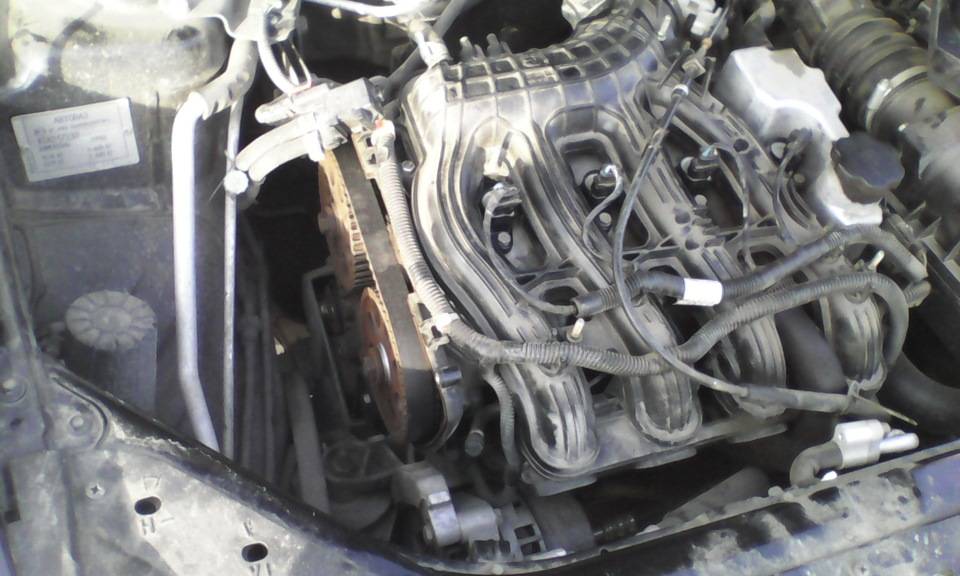

Определение положения датчика фаз

2. Отсоединяем клемму. Ключом «на 10» откручиваем два болтика. Откручивать аккуратно, так как они имеют свойство «убегать» под машину и в генератор вместе с шайбами.

3. Снимаем датчик и осматриваем. В данном случае на нем обнаружены механические повреждения от шкива распредвала. Необходимо снять защитный пластиковый кожух и проверить состояние всего механизма. Если ДФ не имеет следов соприкосновения со шкивом, то просто меняем датчик на новый, и собираем в обратной последовательности.

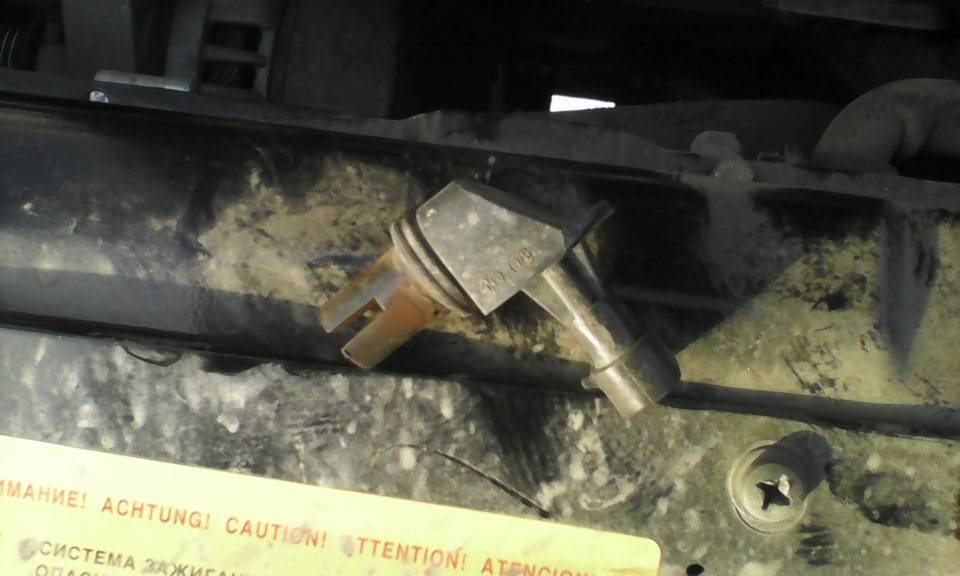

Осмотр снятого датчика

4. Сразу оговорюсь, что в данном случае была проблема со шкивом генератора (провернуло зубчатый венец датчика коленвала). Датчик коленвала определял положение ВМТ с ошибкой, мотор сильно вибрировал, что и привело к поломке датчика фаз. И только тогда загорелась ошибка на панели приборов.

5. Откручиваем винты крепления кожуха шестигранником «на 5». Они располагаются сверху и по краям, один в центре под выступом и один с левого края кожуха внизу. Вытаскиваем винты вместе с кожухом. Осматриваем состояние ремня ГРМ (на фото ниже для наглядности крышка уже снята).

6. Выставляем первый цилиндр в верхнюю мертвую точку. Для этого либо ставим автомобиль на 4-ую передачу и катаем, или проворачиваем ключом за болт коленвала или распредвала. Метки на шкивах распредвалов должны попасть под прорези на пластиковом пыльнике (указаны стрелками).

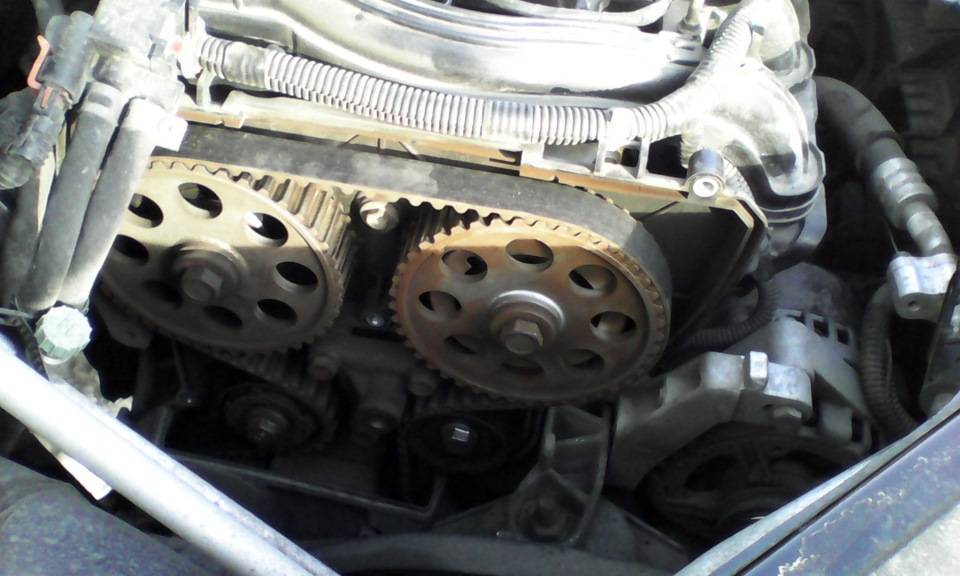

Выставление первого целиндра в верхнюю мертвую точку

7. Обе метки должны находиться вверху. Для проверки правильности выставления коленвала есть окошко в коробке переключения передач, но оно сделано под 8-ми клапанный мотор, а в двигателе 2112 по нему ориентироваться очень тяжело. Проще проверить по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик коленвала (ДКВ) должен смотреть на начало 20-го зуба после пропусков (справа стрелка показывает пропуск, стрелка слева указывает на ДКВ):

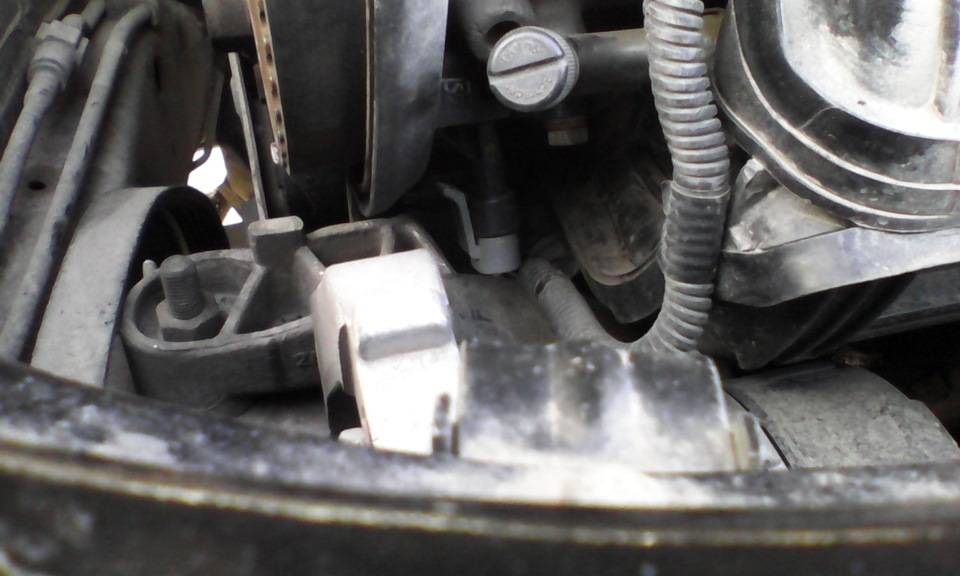

Направление датчика коленвала

8. Если все совпадает, то через прорези в шкиве впускного распредвала определяем состояние шторки. Она не должна иметь никаких дефектов. Шестерня не должна свободно перемещаться или качаться. В случае обнаружения несоответствия фаз или повреждений данных элементов необходимо разбирать привод ГРМ. Как это делать, подробно описано в статье замена привода ГРМ на автомобилях Лада Приора, Калина и Гранта (16 клапанов).

Определение состояния шторки

9. Если все узлы в порядке, то ставим новый датчик. Проворачиванием коленвала убеждаемся, что шторка не соприкасается с датчиком.

10. Собираем в обратной последовательности.
