Снимаем обшивку задней и передней дверей на Рено Логан самостоятельно

Советы и рекомендации

Достигнуть лучших результатов ремонтных работ со снятием обшивки дверей помогут несколько советов:

  • Перед разборкой механизма опустите стёкла для более простого доступа к ним и исключения вероятности падения элемента;
  • После получения доступа и извлечения всех внутренностей проведите полную очистку и процедуру обезжиривания. При наличии сколов и отслоения краски понадобится исправление дефекта, чтобы при эксплуатации не образовалась коррозия со временем. Изолируйте все провода, которые есть вблизи места с недостатком;
  • Оптимальный вариант – использование дополнительной изоляции, которая даст несколько преимуществ. Среди них: улучшение акустики и частотных характеристик динамиков внизу, шумо- и виброизоляция. К тому же она позволит защитить салон от перепадов температур, если проводить соответствующие мероприятия касательно всего автомобиля.

Не исключён разлом пистонов, поэтому купите целый комплект для замены с запасом на случай разлома крепежа во время сборки дверей. Во избежание сложностей при работе над конструкцией и отсутствии опыта лучше делать фотографии по ходу процедуры, чтобы видеть, что и где находится – это поможет собрать всё правильно без вероятности повредить тросы или провода.

Обшивка задних дверей (после 2009 года)

Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери

Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.

Перечислим ещё раз, где искать саморез:

  • На углу подлокотника;
  • На «раковине», которую необходимо снять.

Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.

Динамик и ещё два разъёма

Замена резиновой вставки дверного проема

Замена уплотнителя стекла необходима в случаях их износа и снижения уровня герметичности при закрытом состоянии стекла. После демонтажа дверной карты и обеспечения полного доступа к уплотнителю следует перейти к его демонтажу, предварительно опустив стекло в нижнее положение. Начинать демонтаж нужно с горизонтального отрезка, который по своим размерам является самым коротким. После этого снимается с пазов окантовочный уплотнитель по всему периметру оконного проема.

После удаления старого уплотнителя следует очистить поверхность от пыли и разместить новый уплотнитель стекла. Начинать устанавливать надо в обратном порядке с окантовочного отрезка и окончить горизонтальным уплотнителем стекла.

Снимаем обшивку передней водительской двери Рено Логан.

Сначала откручиваем и снимаем чашку ручки открывания замка двери Renault . Болт там на виду. Откручиваем. Тянем весь механизм на себя, немного поворачивая по часовой стрелке.

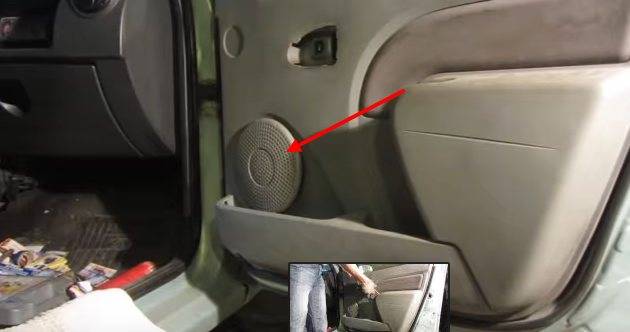

Снимаем декоративную решетку динамика. Она на пластиковых защелках. Используем пластмассовую лопатку. Начинать надо с верха. За декоративной решеткой откручиваем 4 болта.

Снимаем пластмассовую накладку ручки двери. Это одна из самых сложных операций по разборке двери Рено Логана. Аккуратно поддеваем лопаткой за кромку. Начинайте с середины. Как только освободите середину, отстегивайте сначала верх. За накладкой откручиваем один болт.

Отщелкиваем декоративную накладку за ручкой двери, похожа на кнопку стеклоподъемника. За ней откручиваем еще один болт.

Последний болт находится с торца и ни чем не прикрыт.

Все болты сняты. Теперь обшивку Renault Logan держит только пистоны и мастика. Той же лопаткой оттягиваем панель со стороны динамика, там меньше всего пистонов, и тянем панель на себя. Боятся что тяжело идет не стоит. Пистоны жесткие, плюс еще панель по периметру проклеена мастикой. Дергаем увереннее. Все панель снята.

  • Файлы
  • Двигатель
  • Модель автомобиля: Sandero

В этой статье описан процесс снятия дверной обшивки для замены боковых зеркал на Renault Sandero

Также см. отдельный материал: Установка зеркал с обогревом на Logan и Sandero

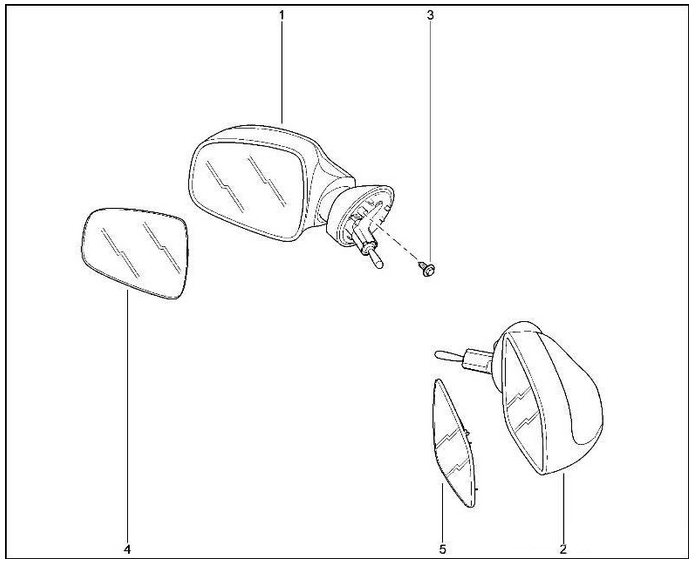

Код оригинальных зеркал заднего вида с ручным механизмом настройки на Renault Logan Sandero:

Аналог:

ASAM (R90.8201021-01) — левое

ASAM (R90.8201020-01) — правое

Также дополнительные коды:

Порядок замены

Зеркало крепится к двери двумя винтами, но для их снятия нужно снять дверную обшивку (дверную карту)

В первую очередь подцепляем и снимаем накладку на дверной ручке

Далее ключом TORX (звездочка) откручиваем болты крепления обшивки (2 шт) Один под ручкой, один под накладкой.

Ключом TORX откручиваем болт на торце обшивки, под защелкой в нижней части дверной ручки

Далее снимаем дверной динамик и под ним откручиваем еще 4 болта

Сдергиваем дверную обшивку, держится она на фиксаторах защелках по периметру и снизу

Далее убираем кусок поролона и откручиваем крепление зеркала.

АККУРАТНЕЕ! Не уроните их в недра двери! Достать не получится и таким образом вы приобретете лишнего “сверчка”.

Установка зеркал в обратном порядке, как и сборка дверной обшивки.

материал: Videopilot (drive2.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Пошаговая инструкция

1. С помощью биты T25 откручиваем винт который находиться в углублении ручки двери.

2. После откручивания крепящего винта, отцепляем ручку двери от тяги идущей к замку двери.

3. С помощью биты T20 откручиваем винт. Расположение на фото ниже.

4. Сдергиваем с защелок и снимаем пластиковую защиту динамика.

5. Откручиваем несколько винтов крепления динамика с помощью биты T20. Отключаем провода и извлекаем динамик.

6. С помощью плоской отвертки снимаем пластиковую вставку возле кнопки блокировки двери.

Просто подковыриваем и вынимаем.

7. Теперь обшивка двери удерживается только на защелках. Начинаем отщелкивать. Желательно использовать пластиковые лопатки.

После того как освободите все защелки, поднимаем обшивку двери вверх чтобы освободить ее из кнопки двери. На фото все видно.

Рено Логан как снять обшивку передней двери

Когда необходимо убрать обшивку двери в Рено Логан, то это можно осуществить самостоятельно без обращения к мастерам СТО. Сама процедура несложная и не отнимет у владельца уйму времени. В данном материале расскажем, как снимается обшивка двери.

Здесь потребуется привлечь к работе минимальный перечень инструментальных средств, в числе которых должны присутствовать, независимо от того, передняя дверь это или задняя:

  • ключи формата «Торкс» («Звездочки»);
  • пластиковая «лопатка» (если таковая отсутствует, то можно применить отвертку с плоским наконечником; действовать ей придется с особой аккуратностью, дабы избежать повреждения пластмассового дверного концевика).

Действуем на передних дверях

Крепление дверных карт Renault Logan переднего ряда сконцентрировано в четырех точках, и к тому же панели огибают места расположения динамиков.

Процесс демонтажа следует начинать со снятия ручки, не забываем, что таким образом разбирается передняя дверь. Здесь пальцами нажимаем на область фиксации ручки стеклоподъемника и извлекаем стопорное кольцо. После этих нехитрых манипуляций ручка свободно вынимается. Заметим, что она фиксируется посредством трех малых клипс.
Удаляем посеребренную накладку. Поддеваем ее тоненькой отверткой. Ручка удерживается в двух точках, причем одна из них «секретная».
Окучиваем пару винтов, находящихся на передней части (концевик). Один из крепежных элементов располагается на подлокотнике Renault Logan и извлекается с применением ключа «Торкс». Второй необходимо вытащить из внутренней ручки

Обращаем внимание на такой момент: размер винта ручки немного больше. Саму ручку потребуется поддеть, поскольку ее посадка весьма плотная.
Извлекаем ободок кнопки, отвечающей за отключение замка

Удаление дополнительных пластиковых элементов из врезанных колонок осуществляем пальцами.

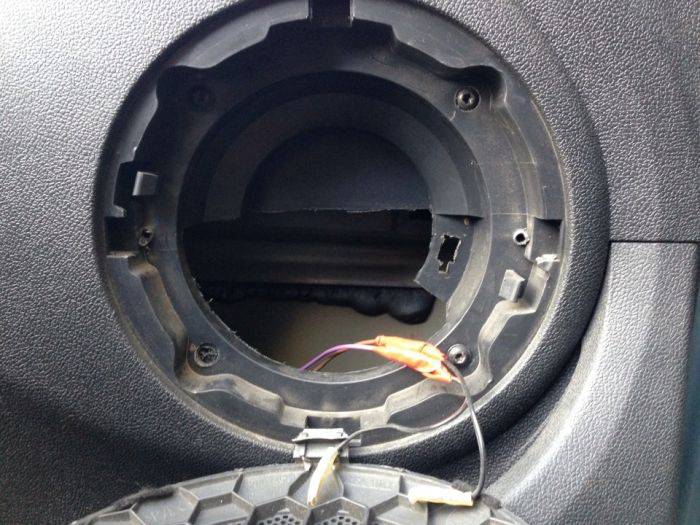

Фиксация динамиков Renault Logan выполнена в пяти точках. Когда крепеж извлечен, то громкоговорители следует снять.
Теперь демонтируем карту. Она аккуратно «срывается» руками со своего посадочного места. Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента. Стандартный крепеж выполнен в виде 11 пистонов. Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты. Во время «отрыва» панели они издают характерный звук. Заменить их несложно.
Демонтированная обшивка остается в повисшем состоянии. Виновники — провода динамиков. Штекеры аккуратно отсоединяются, причем карта при этом поддерживается руками. Теперь панель можно отложить.
Также рекомендуется отсоединить штекер замка. Его поддеваем и опускаем вниз.

Устанавливать панель на передних дверях необходимо в обратной последовательности манипуляций.

Переходим к дверям кормы

Как снять обшивку задней двери? Здесь процесс снятия декоративных карт существенно легче. Демонтаж выполняют в таких целях:

  • для замены стеклоподъемника или замка;
  • если есть необходимость заменить ручку, стекло или механизм подъема;
  • для установки (замены) громкоговорителей.

Обращаем внимание на особенности описанной здесь процедуры, корректной только для версий Рено Логан, двери которых оборудованы ручным приводом стеклоподъемников

  1. Удаляем ручку.
  2. С помощью ключа «Торкс» размером на «30» отворачиваем винт, который располагается внутри ручки.
  3. Удаляем внутреннюю ручку и выводим тягу из посадочного отверстия.
  4. Переходим к демонтажу подлокотника. Здесь применяем «Торкс» размером на «20» и выкручиваем винт, крепящий обивку.
  5. Карты задних дверей располагают девятью крепежными пистонами. Они также отщелкиваются во время «отжима» панели вручную.
  6. Карту приподнимаем и выводим кнопку, блокирующую внутренний замок, из отверстия в концевике. Ее также необходимо удалить.

Уплотняющий герметик может создать ряд трудностей при съеме карты. Прилагаем немного большее усилие, и панель безоговорочно капитулирует под натиском сильного владельца. Мы помогли разобраться с тем, как снять обшивку задней двери.

Подведем итоги

Теперь вы знаете, как снимается обшивка двери. При монтаже все действия совершаем в обратном алгоритме. Поломанные пистоны предварительно заменяем.

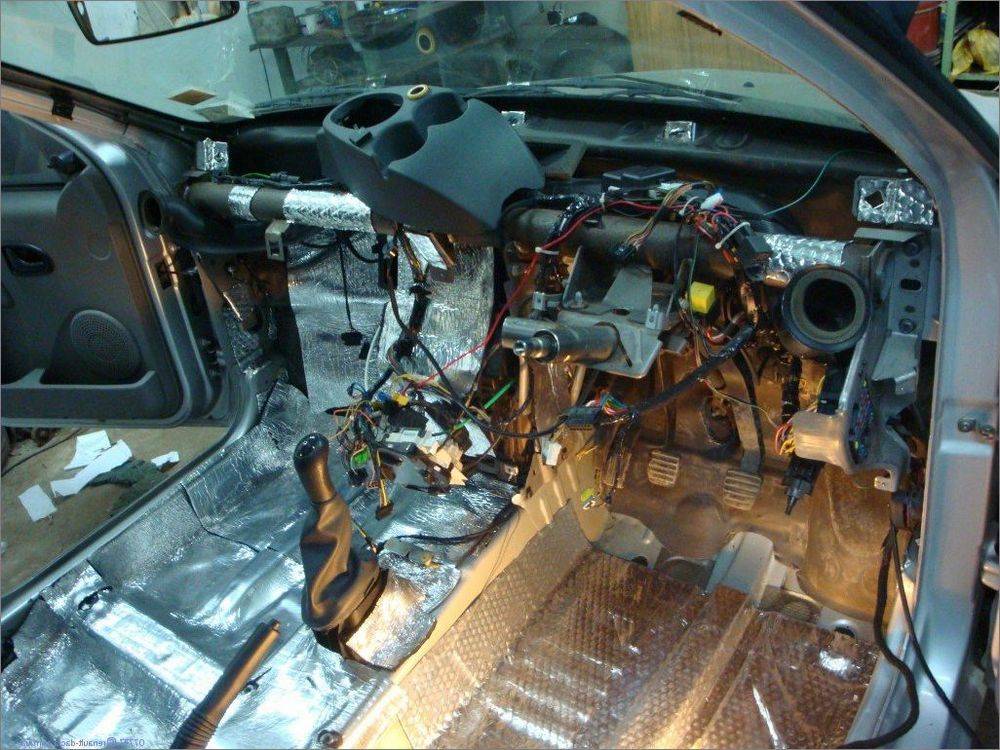

Снимаем торпедо с Renault Logan

Отпускаем винт, посредством которого фиксируется соединитель. Полностью данный винт не откручиваем. Немного надавив на шляпку винта вдоль ее оси выдвигаем соединитель с вала рулевой колонки.

Разъединяем колодки проводов и полностью снимаем соединитель в сборе с подрулевыми переключателями. Снимаем щиток приборов как это было описано в самом начале нашей инструкции.

На задней части облицовки туннеля поддеваем и снимаем декоративную заглушку. Отвинчиваем шуруп, крепящий облицовку в задней ее части. Вынимаем заднюю часть отделки туннеля с рычага ручного тормоза. Разъединяем колодки с проводами от выключателей стеклоподъемников. Также отключаем и колодки от регулятора привода зеркал и выключателя блокировки стеклоподъемников. Вытягиваем чехол рычага коробки передач из технологического отверстия декоративной облицовки.

Вытягиваем пепельницу и коврик. Откручиваем саморезы, крепящие переднюю часть облицовки туннеля. Проталкиваем чехол рычага коробки передач в отверстие облицовки и полностью снимаем ее.

Отключаем колодку с проводами от разъема прикуривателя и полностью снимаем переднюю часть облицовки туннеля.

Последним шагом в снятии тоннеля будет откручивание двух винтов, которые расположены на местах передних подстаканников. После этого, выводим рычаг КПП через нижу облицовки и достаём ее. Воспользовавшись плоской отверткой или руками, необходимо найти пистоны, которые крепят нижнюю обивку панели со стороны водителя. Полностью снимаем и убираем эту накладку. Для того чтобы их снять потребуется приложить усилие Снимаем нижнюю облицовку, минуя серьезное сопротивление всех защелок и фиксаторов.

Отсоединяем автомагнитолу и убираем все колодки питания и антенны. Преодолев всё сопротивление от зажимов, поддеваем и убираем декоративную консоль с передней части торпедо.

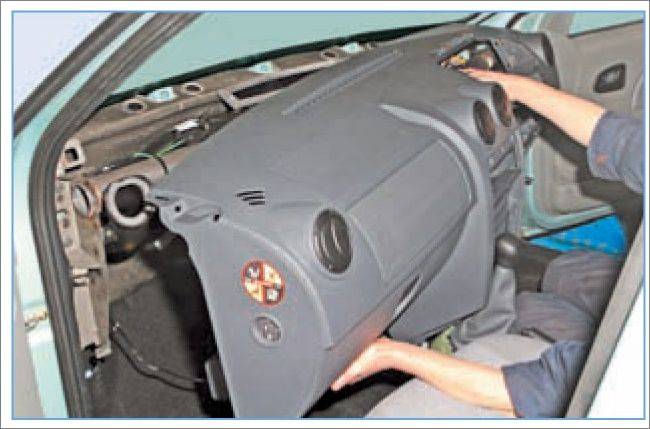

Убирать панель следует аккуратно.

Помечаем все колодки которые идут к приборам с помощью маркера и отсоединяем их. Демонтируем два болта крепления, фиксирующие нижний блок панели.

Необходимые нам болты отмечены стрелками. С правой стороны панели, убираем колодки у проводов подушки безопасности.

Разъединяем вот эту колодку

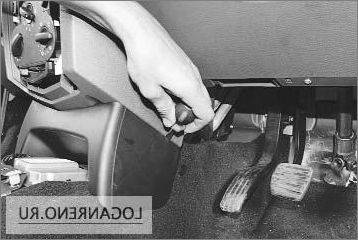

Обращаем внимание на рукоятку управлением внешними световыми приборами. Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора

Демонтаж обшивки двери

Демонтаж задней и передней панели в Сандеро различается. Это связано с тем, что в первых комплектациях хэтчбека устанавливались механические стеклоподъемники в заднюю дверь, а на переднюю электрический привод. Разборка дверной карты проводится в следующих случаях:

  • ремонт электропроводки стеклоподъемника передней двери;
  • установка шумоизолирующей прокладки;
  • замена боковых зеркал или их переустановка на элементы с подогревом;
  • ремонт динамиков.

Демонтаж дверной карты при тюнинге проводится достаточно редко. Хэтчбек относится к бюджетному сегменту и в 90% случаев замена облицовки выполняется, если штатная панель сильно поцарапана или потерта.

Последовательность действий

Перед тем как на Рено Сандеро снять обшивку на двери, необходимо обеспечить хорошее освещение и приготовить место. Демонтаж облицовки происходит при открытых дверях. Рассмотрим процесс на примере передней водительской двери. Необходимо:

  1. Снять минусовую клемму с аккумуляторной батареи.
  2. Поддеть плоской отверткой или пластиковым шпателем верхнюю панель на ручке. Жало отвертки обернуть ветошью или заклеить изолентой, чтобы острие не царапало облицовку. Накладка монтируется на пистоны и снимается легким нажатием снизу.
  3. Выкрутить два самореза, которые расположены под накладкой.
  4. Убрать один саморез, который крепит дверную ручку к механическому блоку.
  5. Вытащить дверную ручку с посадочного места. Нажать на два пистона и подвинуть на себя правую часть детали.
  6. Снять со своего посадочного места защитную крышку сетки динамика, поддев деревянным клином или шпателем верхнюю часть.
  7. Выкрутить два самореза Т20, которые удерживают динамик.
  8. Вытащить динамик, отсоединить колодку электропроводов за элементом.
  9. Поддеть заглушку, выкрутить саморез.
  10. Открутить болт в торце дверки, который фиксирует верхнюю часть карты к железному основанию.

Обшивка Рено крепится 4 саморезами и 6 пистонами. После выкручивания саморезов нужно отстегнуть пистоны дверной карты:

  1. Поддеть пластиковым шпателем обшивку в нижней части, отстегнуть два нижних пистона.
  2. Пройтись по периметру обшивки, отстегивая каждый пистон.

Демонтаж задней облицовки на renault sandero несколько отличается от разборки передней. Последовательность действий:

  1. Если в двери установлен механический стеклоподъемник, необходимо снять ручку стекла, сдвинув проволочным крючком фиксатор.
  2. Для электрических стеклоподъемников поддеть клавишу закрывания/открывания плоской отверткой, открутить винт, снять разъем электропитания.
  3. Снять ручку закрывания двери аналогично с передней дверью: поддеть накладку, вывернуть саморез. Использовать головку TORXТ20.
  4. Отстегнуть 7 клипс крепления карты к проему.

Внутренняя оснастка и интерьер

«Рено-Логан» или «Сандеро-Степвей»: что лучше, если будем сопоставлять внутреннее убранство? Сложно сказать, так как это автомобили от одного производителя и оба из бюджетного сегмента. Если честно, то внутри них нет ничего интересного и привлекательного для глаза. Это рабочие машины, которые перевозят человека из одной точки в другую. Внутри все скромно и обыденно в обеих машинах. Пластик не самого высокого качества, от скрипов и прочего никуда не деться.

Справедливости ради, скажем, что несмотря на то что данные машины ничем не примечательны внутри, их интерьер нельзя назвать неудачным или устаревшим. Он бюджетный, а не плохой. Это разные вещи. К тому же, все познается в сравнении, да и у всех свой вкус на такие вещи.

«автомат» или «механика»?

Проведем сравнение «Рено-Логан» и «Рено-Сандеро», анализируя их коробки переключения передач. Если вам принципиально наличие «автомата», то без вопросов рассматривайте модели с шестнадцатиклапанным двигателем с объемом в 1,6 литра. Но это не ответ на вопрос о том, какой «Рено» лучше выбрать «Логан» или «Сандеро». Этот вопрос – это ваше личное дело.

Кстати, нужно сказать, что и механическая коробка переключения передач и автоматическая трансмиссия отличаются достаточной надежностью. Выбирать коробку переключения передач нужно из личностных предпочтений, какого-то подвоха от производителя в этом узле искать не стоит, потому что его попросту нет.

Как снять и установить обивку задней двери рено логан

  1. Первым делом нужно снять ручку привода замка задней двери.

  2. Снимаем ручку стеклоподъемника. Для этого просто потяните ее.

  3. Выкручиваем винт крепления на подлокотнике.

  4. Отсоединяем обивку двери. При этом нужно тянуть ее, преодолевая сопротивление пистонов крепления.
    Пистонов на задней обивке всего 10 штук.

  5. Снимаем обивку с машины.
  6. Устанавливаем обивку на место в обратном порядке.

Видео по снятию обивки задней двери:

Related Post

Для выполнения работ по снятию наружного зеркала вам потребуются: ключ torx t20 или торцовая головка на 10. Первым делом нужно снять обивку двери. Снимаем с ручки управления зеркалом уплотнительную прокладку.

Для выполнения работ вам потребуются: ключ torx t20, t40, ключ на 16 и ключ на 17. Если ваши ремни безопасности оснащены преднатяжителями, то нужно отсоединить минусовую клемму от аккумулятора. После

Для выполнения работ вам потребуется ключ torx t20 и плоская отвертка. Отсоединяем минусовой провод от аккумулятора. Снимаем центральную накладку панели приборов. Выкручиваем 2 винта крепления к панели приборов блока управления.

Демонтаж обшивки

Снимать облицовку двери седана, универсала или хэтчбека нужно, согласно алгоритму. В помещении должна быть комфортная температура, поскольку при сильном морозе клипсы, фиксирующие ткань, ломаются. Для передней дверцы потребуется 8 соединительных элементов, а для задней 10. Последовательность демонтажа:

  1. Снятие заглушек. Прорезиненный пластик скрывает крепежные элементы.
  2. Демонтаж ручки, которая прикручена двумя болтами.
  3. Удаление фиксаторов дверного замка.
  4. Откручивание регулировочного рычажка зеркала заднего вида (на передней двери).
  5. Отключение проводка, идущего к стеклоподъемникам, замку, колонкам.
  6. Извлечение обшивки, отщелкивание клипс.
  7. Вытаскивание колонки. Для этого откручиваются четыре винта, проводится отсоединение проводов.

Обшивка снимается вместе с декоративной панелью. Отсоединение крепежей позволяет снять материал, а затем обтянуть деталь новой тканью.

Механизм ручки в дверях

Особое внимание важно уделить устройству ручки в дверной карте. Если монтируется водительская дверь, то в евроручке находится дверной замок. Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы

Алгоритм:

Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы. Алгоритм:

  1. После демонтажа облицовки вынимается нижняя направляющая стекла.
  2. Отсоединяются 4 лепестка оси промежуточного рычага.
  3. Отключается рычаг с тягами в сборе.
  4. Вынимается держатель внутренней ручки и блокиратор замка.
  5. Когда замыкающий механизм изъят, можно увидеть, как устроена ручка изнутри.

Основная проблема ручного устройства – заедание после длительной эксплуатации. После разбора, внутренние фрагменты тщательно прочищаются. Металлические элементы смазываются силиконом. Если произошел надлом внутренних соединительных осей, то они припаиваются. Когда надлом или деформация не предусматривает ремонта, то евроручка удаляется полностью и устанавливается новая деталь.

Моторчики оказались одинаковыми и всё зафунциклировало. Запчасти взяты с механизма центрального замка двери багажника. Курс по удалению вмятин без покраски АвтоЮвелир Россия Украина. Как снять обшивку передних и задних дверей в Рено Логан? Видео инструкция по самостоятельному разбору карт обшивки, панелей передних и задних дверей на автомобиле Рено Логан.

Набор необходимых инструментов и приспособлений для выполнения работы.

Универсальный бесшумный фиксатор. Главная рено Замена ограничителя задней двери на логане.

Замена ограничителя двери на Рено Логан, Сандеро, Лада Ларгус, Дастер В Тавде заняться особо нечем, поэтому мы с Саней пошли тянуть проводку на активаторы задних дверей и заодно протащили к замку багажника, попутно протянув акустические провода к задней полке. Одна из причин щелчки при открывании двери Замена ограничителя двери Renault Logan Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.

Установка дополнительного моторчика для открывания багажника на рено логан. Ограничитель двери Renault Logan Renault Logan Black LineSandero, Duster, Largus Если замена происходит на передней дверито достаточно снять динамик что бы демонтировать ограничитель. Если меняем задний ограничитель дверито нам необходимо снять обшивку двери и потребуется доп.

Обшивка задней двери снятие, установка. Видеолекция 2. Вообще, задняя левая дверь это всегда сплошной косяк на любой машине так как меньше всех дверей используется, была у меня камри так я эту дверь еле открывал, то петли закиснут, то ограничитель. Если тебе интересно покрутить гайки самому, при этом сэкономить семейный бюджет, а.

Снятие ручки открывания двери, ручки стеклоподъемника и обшивки задней двери на Рено Логан, Сандеро, Дастер Замена ограничителя двери на Рено Логан Renault Logan Black Line Начали с того, что сняли сиденья и боковые стойки иначе провода в двери не протянуть.

Видео по ремонту автомобилей

Рено Логан. D-уплотнитель дверей.

Как отрегулировать двери на Рено Логан Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка см. Разборка двери Dacia Renault Logan Задняя левая дверь перестала закрываться-открываться с центрального замка.

Замена ролика натяжителя ремня генератора рено лагуна. Как определить в рено логан остаток баке. Ремонт рено на каширском шоссе.

Замена внешнего правого пыльника шруса рено логан. Как заменить мотор печки на рено флюенс. Рено логан инструкция по замене лампочек. Видео замены подшипника передней ступицы рено кенго. Как заменить масло гидроусилителя на рено симбол. Замена сайлентблоков передних рычагов рено кангу видео.

Демонтаж обшивки

Разобрать облицовку с фронтальных и задних дверей на Меган довольно легко, но если не учесть особенностей сборки, можно издержать на обычной ремонт до 2 часов. Не считая стандартных винтов, передняя панель посажена на стойкий герметик, потому неопытные водители, открутив все видимые шурупы, не могут сдернуть панель, неверно считая, что конструкцию задерживают невидимые болты. По сути это клей, который тяжело отсоединить.

Для работ будет нужно малый набор инструментов:

  • Крестовые отвертки на 15, 20, 25, 30;
  • Отвертки с плоским лезвием, широкая и узенькая;
  • Строительный ножик;
  • Ключ на 10;
  • Древесный клин либо крепкая железная линейка.

Порядок работ при разборке фронтальной и задней двери Меган отличается, неловкая конструкция дверных карт в модели и количество внутреннего оборудования потребуют от водителя сноровки и аккуратности.

Порядок проведения работ

Для осуществления операции по демонтажу обшивки необходимо обеспечить достаточное рабочее пространство, поскольку работы предусматривают только открытое положение передних и задних дверей.

Для снятия пластиковой карты с передних дверей описываемых моделей Рено необходимо для начала демонтировать декоративную накладку на ручке. Для этого может быть использована специальная пластиковая лопатка или широкая плоская отвертка, предварительно обернутая в отрезок ткани. Поскольку при работе она будет упираться на различные пластиковые поверхности, защита в виде ткани или резины убережет их от повреждений. Поддевать ручку надо с нижней стороны. Поскольку эта деталь фиксируется на пластиковых защелках, работы по ее извлечению должны быть максимально аккуратными без применения излишних усилий.

На следующем этапе нужно демонтировать ручку механизма открытия, открутив для этого один саморез. Ручка вынимается с посадочного места довольно легко, для чего нужно нажать на верхнюю и нижнюю защелки и слегка потянуть на себя правую ее часть. Затем необходимо приступить к демонтажу динамика. Для этого сначала следует извлечь с посадочных мест защитную крышку, аккуратно поддев пластиковой лопаткой верхней части этой детали. Динамик зафиксирован при помощи двух саморезов Т20 и защелок, открутив их нужно извлечь динамик и отстегнуть электрическую клемму с подведенными проводами.

На следующей стадии работ по демонтажу панели двери Рено Сандеро нужно приступить к высвобождению ее с посадочных мест. Для начала надо поддеть пластиковую дверную карту в нижней части, которая располагается ближе к капоту автомобиля. Карта снимается резким движением на себя, при этом удерживается руками по сторонам.

Что представляет дверная обшивка и ее назначение

Рено Меган относится к экономному классу автомобилей. Обивка салона пластмассовая с текстильными вставками. Для дверной карты употребляется тот же материал и кармашек обтянутый текстилем. После 2015 года в моделях купе и автомобиль в дизайне салона употребляется дорогой материал, панели обтягивают экокожей, а мягенький пластик по виду припоминает натуральную кожу, может иметь шероховатую поверхность под шагрень.

  • Обеспечивать законченный внешний облик салона, создавать наибольший опрятный вид и комфорт.
  • Защищать внутренние механизмы двери: проводку, замки стеклоподъемника, двери от повреждений и коррозии.
  • Обеспечивать дополнительную тепло- и звукоизоляцию салона.

Замена облицовки передней двери

Для разбора дверей Renault Logan, которые выпускались с 2010 года, потребуется немного иной алгоритм действий. Снимать элементы нужно по порядку:

  1. Рукоять удерживают два болта: сверху и снизу подлокотника. Они выкручиваются отверткой.
  2. После откручивания ручки извлекаются две заглушки. Их удобнее поддевать шилом.
  3. Отключаются провода стеклоподъемников, зеркало бокового вида, колонки.
  4. Вынимается облицовочная панель. Ее удерживают 10 клипс-защелок.
  5. Дверной фрагмент вынимается.

Если обшивка подлежит замене, то снимается облицовочное полотно, по его размерам вырезается фрагмент из нового материала, который потом натягивается на декоративную панель.

Перед обратной сборкой удаляется грязь со всех внутренних деталей.

Мастика и герметик

Устанавливать облицовку рекомендуется на черный герметик DoneDeal. Материал относится к средней ценовой категории и отличается стойкостью к вибрациям, сохраняет эластичность до 3 лет, препятствует проникновению влаги. Скопившаяся вода в дверном проеме уходит через заводские дренажные отверстия.

Чтобы предотвратить быстрое гниение металла, рекомендуется разобрать и обработать дверной проем перед установкой обшивки антикором на основе парафина. Если вместо мастики используется резиновый уплотнитель, то элемент приклеивается автомобильным клеем.

Как снять обшивку двери Renault Duster: фото и видео

Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери… …и снимаем. Снятие обивки задней двери на Renault Duster В зависимости от комплектации задние двери могут быть оборудованы стеклоподъемниками с ручным приводом.

Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх. Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Расположение пистонов с внутренней стороны обивки передней двери.

Поврежденные пистоны заменяем новыми. Ремонт стеклоподъемников. Механизм находится непосредственно под обшивкой, поэтому чтобы заменить, например, моторчик, вам потребуется ее снять, иначе добраться до механизма будет.

Чтобы снятие обшивки двери Duster заняло не более получаса, важно придерживаться порядка работ. Использование клипсодера ускорит работы. Использование клипсодера ускорит работы

Использование клипсодера ускорит работы.

Перечислим, в каких случаях придется демонтировать облицовку:

  • при замене штатной карты на тюнинговый вариант;
  • для устранения течи с проема задней двери в салон;
  • при доработке шумоизоляции.

Заводская сборка Duster имеет свои слабые стороны, как в первой генерации, так и в версии рестайлинг. У внедорожника минимальная шумоизоляция салона, поэтому при ремонте рекомендуется шумить двери, колесные арки, крышку багажника. Рассмотрим, как снять обшивку двери Duster по шагам:

  • Отключить минусовую клемму с аккумуляторной батареи.
  • Поддеть отверткой сетку динамика, вытащить, открутить четыре винта на 25 ключом Т25, вытащить динамик.
  • Отверткой или пластиковым клином поддеть накладку декоративной панельки на подлокотнике. Под заглушкой найти винт, отвернуть его.
  • Поддеть край верхней панели подлокотника, накладка закрепить фиксаторами, преодолеть их сопротивление, подложив пластиковый клин.
  • Отвернуть винты крепления, расположенные под накладкой, винт передней дверной ручки.
  • Поддеть ручку открывания двери, отсоединить штекер тяги от рычага, вынуть из посадочного места.
  • Разъединить блок электропитания на стеклоподъемник.
  • В торце двери вывернуть винт на 30. После того как все винты с дверной карты сняты, обшивка удерживается 7 пистонами по периметру, двумя клипсами по центру и слоем автомобильной мастики.
  • Плоскую отвертку или деревянный клин просунуть под обшивку снизу, потянуть на себя и аккуратно отщелкивать пистоны по периметру, одновременно отрывая герметик. Мастера рекомендуют поддеть облицовку в правом углу и просунуть под дверную карту строительный нож на 1–2 см. Провести резаком по периметру, срезать мастику, затем начинать отщелкивать пистоны.
  • После демонтажа обшивки снять ножом автомобильный заводской герметик с внутренней части дверной карты и металла двери.

Каким же образом проводится демонтаж обшивки двери на Renault Duster. Рассмотрим, пошаговую инструкцию этого процесса:

  • Как и во всех случаях, придется снять «клемму-минус» с АКБ.
  • Начинать демонтаж необходимо со снятия блока управления стеклоподъемников. Для этого отверткой нужно поддеть спереди и вытащить его с фиксаторов.

Снимаем блок управления стеклоподъёмников

Все места крепления обшивки к кузову автомобиля

Таким образом, карта двери уже свободна и демонтирована с автомобиля. Установка проводится в строго обратном порядке.

#8 Снятие обшивки в багажном отделении — Renault Grand.

Так же решил снять багажные дефлекторы воздухозаборника (7700 838 358),а то они уж больно были грязные и резиновые клапана плотно

Кстати для снятия салонной обшивки и различных салонных деталей прикупил себе набор съемников обшивки на 11 предметов YT-0844 Yato.

Три дня назад залез в багажник и что-то сунулся в левую боковину внутри, а ткань там вся сырая насквозь, справа под домкратом тоже влажно, но не настолько.

Как снять рейлинги можно посмотреть здесь

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
