Замена гидрокомпенсаторов на Лада Приора 16 клапанов своими руками: видеоинструкция
Любой опытный автолюбитель знает, насколько важна в автомобиле газораспределительная система, сокращенно называемая ГРМ. Ее задача заключается в подаче воздуха в цилиндры, где создается рабочая смесь для запуска и функционирования двигателя. После выгорания смеси образуются выхлопные газы, которые должны выводиться из системы, и здесь ГРМ также выполняет решающую роль.
Для корректной работы ГРМ важна надежная работа гидрокомпенсаторов. Эти устройства ответственны за открытие и закрытие клапанов воздухозабора. Более того, они отвечают за открытие клапанов на строго определенную величину, ни больше ни меньше. Если случается поломка гидрокомпенсаторов, нарушится размер зазора, что приведет к сбою фаз газораспределительной системы. Автолюбитель может обнаружить проблему по характерному стуку, который часто становится причиной паники даже опытных водителей. Сегодня поговорим о том, как происходит замена гидрокомпенсаторов на Приоре с двигателем 1,6 на 16 клапанов с кондиционером или без него.
Как работает система
Гидрокомпенсаторы являются неотъемлемым атрибутом для многих современных моделей автомобилей. Ранее регулировать ход клапанов нужно было вручную, что делалось на моторах все того же АвтоВАЗ на более ранних автомобилях.
Гидрокомпенсатор устроен достаточно просто. Он имеет вид цилиндра, внутри которого устанавливается плунжер. Рассмотрим принцип его действия пошагово.
- При запуске мотора на устройство влияет кулачок распредвала.
- Под действием кулачка компенсатор опускается ниже, после чего его плунжер оказывает давление на клапан.
- Под воздействием давления клапан открывается, но строго на определенную высоту.
Регулировка работы устройств осуществляется с помощью обыкновенного масла. Оно попадает в пространство, расположенное под плунжером, и чем больше его давление, тем большая нагрузка оказывается на сам плунжер.
Соответственно, зазор клапана регулируется автоматически, с учетом уровня масла.
Как поменять гидрокомпенсатор
Если вы слышите, что под капотом вашего двигателя появился подозрительный стук, необходимо проверить гидрокомпенсаторы. Иногда проблема решается с помощью замены масла, промывки устройств и т. д. Однако если ничего не помогает, придется менять. Вам понадобятся следующие инструменты:
- набор торцовых и рожковых ключей;
- отвертки;
- новые комплектующие;
- прокладка под крышку головки;
- новые сальники для распредвала;
- герметик.
Ремонт начинается с отключения АКБ от системы, после чего осуществляется демонтаж кабелей с катушек зажигания и инжектора. Потом отключается шланг системы охлаждения картера. Далее необходимо устранить кронштейн, на котором закреплен масломерный щуп. Когда это будет сделано, отвинтите крепежные элементы впускного коллектора и уберите его с двигателя.
Первым действием на моторе является демонтаж кожухов ремня ГРМ вместе с крепежными элементами. Далее, ослабив ролик натяжения, следует убрать и сам ремень с распредвалов. Следующими на очереди для демонтажа являются шестеренки и задняя крышка ремня. Убирая шестерни, будьте осторожны, ведь шпонки, находящиеся на них, могут легко потеряться.
Следующими на очереди будут болты крышки головки блока. Крышку фиксируют очень хорошо, поэтому снять ее быстро получается далеко не всегда. Здесь вам придет на помощь минусовая отвертка, которой можно будет слегка поддеть ее с разных сторон. Под ней вы найдете подшипники распредвала, которые нам пока также не нужны. Последний шаг – снятие распредвалов. Специалисты советуют помечать конструкции, чтобы при сборке не спутать их. На этом работа будет окончена, и перед вами покажутся гидрокомпенсаторы.
Стук ГК не уходит или проявляется после прогрева
Намного более опасным является стук гидрокомпенсаторов, который появляется с прогревом или только усиливается по мере выхода силового агрегата на рабочие температуры. В таком случае постоянно стучат гидрокомпенсаторы на холостых оборотах прогретого мотора, стук может присутствовать под нагрузками и т.п. Список причин данной неисправности более широкий по сравнению со стуками на холодном ДВС.
Первое, нужно убедиться, что на горячую стучат именно гидрокомпенсаторы, так как причин для стука в двигателе достаточно много. Для этого необходимо знать, как определить стучащий гидрокомпенсатор
Также важно уметь определить, какой гидрокомпенсатор стучит, что поможет точнее локализовать неисправность
Отметим, что стук компенсаторов имеет характерный призвук. Тональность высокая, стук звонкий, напоминает удары металлического шарика по другой металлической детали, локализуется под клапанной крышкой. Хорошо прослушивается стетоскопом. Если ГК стучит постоянно, то его в скором времени может окончательно заклинить или произойдут другие поломки. Двигателю в такой ситуации нужен ремонт, возможна замена гидрокомпенсаторов. В некоторых случаях также разбивается посадочное место гидрокомпенсатора. После нагрева мотора происходит температурное расширение деталей, ГК начинает условно «болтаться» в месте установки и стучать. Более точное определение стучащего ГК возможно после частичной разборки мотора и снятия крышки.
Необходимо знать, что не всегда постоянный стук связан только с неполадками, износом и другими дефектами самого ГК. Элемент может стучать постоянно по другим причинам: низкое качество или сильное несоответствие масла, потеря необходимых свойств смазки в результате загрязнения или других неисправностей ДВС. Также не стоит забывать и о каналах для подачи масла в гидрокомпенсатор.
Как уже говорилось, на холодном двигателе загрязнение каналов может быть причиной стука, после чего посторонний звук исчезает с прогревом. В случае с горячим ДВС бывает с точностью до наоборот, когда параллельно росту температуры отложения в канале размягчаются и смещаются, полностью перекрывая подачу смазки в ГК. В этом случае также рекомендуется промывка гидрокомпенсаторов и системы смазки, замена моторного масла или очистка двигателя после его разборки.
Следует проверять масляный фильтр, который может быть причиной недостаточного давления в системе смазки и, как следствие, стука ГК на горячую. При недостаточном давлении в гидрокомпенсаторах создается воздушная пробка. Отдельного внимания заслуживает и уровень масла в двигателе, который не должен быть ниже, а также и выше нормы (перелив масла в двигатель). Следует отметить, что на холодную при низких оборотах и проблемах с уровнем масла ГК может не стучать. После прогрева ДВС количество воздуха в масле растет и появляется стук гидрокомпенсаторов, так как масло с воздухом становиться сжимаемой смесью. Еще желательно в случае проявления проблем с ГК на горячем моторе проверять работу маслонасоса, замерить давление в системе смазки.
Процесс замены гидрокомпенсаторов на 16-ти клапаннике
Гидрокомпенсаторы производства АвтоВАЗ
Итак, если диагностика показала, что гидрокомпенсаторы вышли из строя, то проводим их замену. Конечно, в первую очередь, необходимо купить новые. Теперь, рассмотрим, последовательный процесс замены:

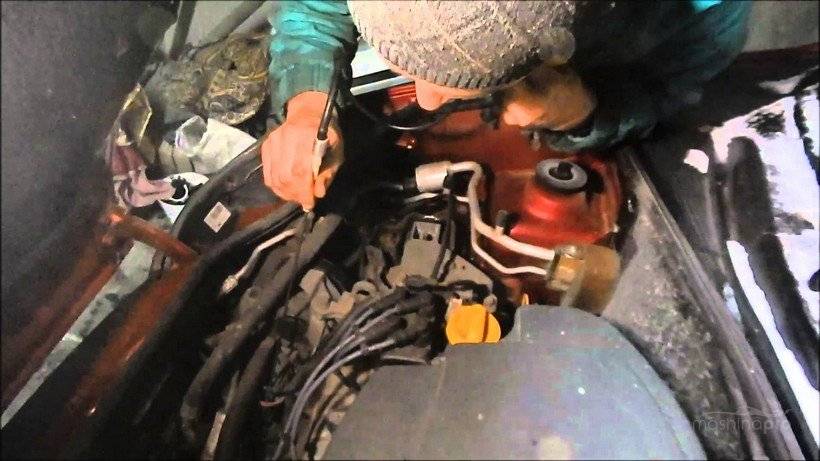

- Проводим демонтаж верхней защитной крышки.
Болты крепления отмечены стрелкой
- Снимаем ресивер.
Снимаем с автомобиля ресивер
- Теперь, необходимо провести демонтаж модуля зажигания.
Выкручиваем крепления и демонтируем модель зажигания
- Отключаем шланг вентиляции картера.
Откручиваем хомут и демонтируем шланг вентиляции картера
- Ключом на 10 проводим демонтаж кронштейна жгута проводов форсунок.
Ключом откручиваем крепления жгута проводов
- Проводим демонтаж клапанной крышки.
Снимаем клапанную крышку
- Теперь, необходимо провести диагностику и понажимать на выколотки.
Принцип работы и диагностики гидрокомпенсаторов
Далее, проводим демонтаж шкивов распределительных валов.
Заклиниваем распределительные валы и снимаем их
- Отключаем провода датчика давления масла.
Демонтируем датчик давления масла
- Удаляем болты, которые фиксируют корпус подшипника распределительного вала.
Откручиваем болты крепления распредвалов
- Проводим демонтаж задней опоры силового агрегата.
Откручиваем заднюю опору двигателя
- Теперь, необходимо снять корпус подшипников распределительных валов.
Вынимаем корпус подшипников
- Из корпуса нужно снять свечные колодцы. Осмотрите их на присутствие масла.
- Демонтируем распределительные валы в сборе с сальниками.
Снимаем распределительные валы
- Снимаем заглушки, которые расположены на головке и корпусе распределительных валов.
Вынимаем заглушки головки блока
- Гидрокомпенсатор извлекаем из ГБЦ.
Вынимаем гидрокомпенсаторы
- Смазываем опорные шейки и кулачки.
- Монтируем новые гидрокомпенсаторы.
- Сборку проводим в обратном порядке соблюдая порядок и момент затяжки ГБЦ.
Если замена выполнена, верно, то после сборки и первом запуске двигателя, ничего не должно стучать. Если стук остался, необходимо еще раз разобрать все и провести диагностику, а затем устранить проблему.
Выбор гидрокомпенсаторов
К выбору любой запасной части необходимо относиться достаточно серьезно. Не исключением становятся и гидрокомпенсаторы. Рассмотрим, возможные варианты установки их на ВАЗ-2112 серии:
- 2112-1007300 – это оригинальный каталожный номер гидрокомпенсаторов для ВАЗ-2112. Стоимость составляет 3300 рублей. Производство – АвтоВАЗ.
- Herzog HL0 7300 – аналог заменитель оригинальной детали, который можно использовать для установки на автомобиль. Цена составляет 2700 рублей.
Гидрокомпенсаторы производства Herzog
- Master-sport 2112-1007300-SET/16/-MS – один из вариантов заменителей оригинального гидрокомпенсатора производства РФ. Сертифицированный и рекомендован для установки.
Рекомендуем: Нет запуска двигателя при щелкающем стартере: основные причины, диагностика, нахождение неисправности
Изготовители гидрокомпенсаторов
Имеется постоянное мнение, что оригинальные расходные детали значительно качественнее, чем от других производителей. Обычно это так и есть, но есть некоторые особенности. Оригинальные запасные части чаще всего значительно дороже аналогов. Другой особенностью является то, что существуют аналоги оригинальных деталей, превосходящие заводские детали по качеству.
В результате из-за экономии или из-за качества, владельцы автомобилей могут приобрести аналоги гидравлических компенсаторов. Поэтому рассмотрим информацию об имеющихся у нас производителях.
- Фирма AJUSA. Их цена невысокая, но и качество у них соответствующее, они практически имеют только отрицательные отзывы. Часто на них сетуют из-за плохого качества производства, которое способствует быстрому появлению стука и малому сроку службы.
- Изделия фирмы АЕ. Это европейские изделия, которые завоевали славу качественных деталей по доступной цене. Однако, есть мнение, что эти устройства начинают издавать стук уже через несколько тысяч км.
- Компенсаторы SWAG. Этот немецкий производитель выпускает качественные детали, но имеются отдельные моменты выпуска некачественных моделей, уступающих оригинальным по качеству стали, в результате брака или контрафакта.
- Гидрокомпенсаторы фирмы FEBI. Это также немецкий производитель, но со сниженным гарантийным сроком. Также хорошее качество имеют компенсаторы, произведенные именно в Германии, а в других странах, например, в Китае, часто изготавливают бракованные модели, что приводит к дорогостоящему ремонту.
- Детали INA. Производственные цеха этого изготовителя находятся также в Германии. Они отличаются высоким качеством и длительной гарантией изготовителя, как и всякое немецкое устройство. Их детали имеют отличные отзывы автовладельцев и очень популярны на российском рынке и в торговых сетях ближнего зарубежья.
https://youtube.com/watch?v=vVS2c_LoD8s
Как узнать, который из гидрокомпенсаторов вышел из строя
Обычно достаточно акустической диагностики. Если такой способ не помог, тогда нажмите на узел отверткой. Нормально работающая конструкция прожмется при условии приложения достаточно усилия. Если он легко прожимается, тогда он неисправен и должен быть заменен как можно скорее.
При втором способе следует установить по очереди кулачки механизма распределительного вала его выступами вверх. Здесь нужно убедиться, что между кулачком и толкателем есть определенный зазор. Утапливая компенсатор вниз, попробуйте сравнить его с заведомо исправными деталями. Если зазор есть или скорость опускания высокая, тогда вам необходима чистка либо замена элемента.
Стук ГК не уходит или проявляется после прогрева
Намного более опасным является стук гидрокомпенсаторов, который появляется с прогревом или только усиливается по мере выхода силового агрегата на рабочие температуры. В таком случае постоянно стучат гидрокомпенсаторы на холостых оборотах прогретого мотора, стук может присутствовать под нагрузками и т.п. Список причин данной неисправности более широкий по сравнению со стуками на холодном ДВС.
Первое, нужно убедиться, что на горячую стучат именно гидрокомпенсаторы, так как причин для стука в двигателе достаточно много. Для этого необходимо знать, как определить стучащий гидрокомпенсатор
Также важно уметь определить, какой гидрокомпенсатор стучит, что поможет точнее локализовать неисправность
Отметим, что стук компенсаторов имеет характерный призвук. Тональность высокая, стук звонкий, напоминает удары металлического шарика по другой металлической детали, локализуется под клапанной крышкой. Хорошо прослушивается стетоскопом. Если ГК стучит постоянно, то его в скором времени может окончательно заклинить или произойдут другие поломки. Двигателю в такой ситуации нужен ремонт, возможна замена гидрокомпенсаторов. В некоторых случаях также разбивается посадочное место гидрокомпенсатора. После нагрева мотора происходит температурное расширение деталей, ГК начинает условно «болтаться» в месте установки и стучать. Более точное определение стучащего ГК возможно после частичной разборки мотора и снятия крышки.
Необходимо знать, что не всегда постоянный стук связан только с неполадками, износом и другими дефектами самого ГК. Элемент может стучать постоянно по другим причинам: низкое качество или сильное несоответствие масла, потеря необходимых свойств смазки в результате загрязнения или других неисправностей ДВС. Также не стоит забывать и о каналах для подачи масла в гидрокомпенсатор.
Как уже говорилось, на холодном двигателе загрязнение каналов может быть причиной стука, после чего посторонний звук исчезает с прогревом. В случае с горячим ДВС бывает с точностью до наоборот, когда параллельно росту температуры отложения в канале размягчаются и смещаются, полностью перекрывая подачу смазки в ГК. В этом случае также рекомендуется промывка гидрокомпенсаторов и системы смазки, замена моторного масла или очистка двигателя после его разборки.
Следует проверять масляный фильтр, который может быть причиной недостаточного давления в системе смазки и, как следствие, стука ГК на горячую. При недостаточном давлении в гидрокомпенсаторах создается воздушная пробка. Отдельного внимания заслуживает и уровень масла в двигателе, который не должен быть ниже, а также и выше нормы (перелив масла в двигатель). Следует отметить, что на холодную при низких оборотах и проблемах с уровнем масла ГК может не стучать. После прогрева ДВС количество воздуха в масле растет и появляется стук гидрокомпенсаторов, так как масло с воздухом становиться сжимаемой смесью. Еще желательно в случае проявления проблем с ГК на горячем моторе проверять работу маслонасоса, замерить давление в системе смазки.
Почему стучат гидрокомпенсаторы
Гидрокомпенсаторы могут постукивать по самым разным причинам. Как правило, это связано с проблемами с маслом или масляной системой, гидравликой двигателя и так далее. Причем, причины значительно отличаются в зависимости от того, в каком состоянии находится двигатель — горячем или холодном.
Стучат гидрокомпенсаторы на горячую
Перечислим кратко наиболее распространенные причины стука гидрокомпенсаторов на горячем двигателе и что с этим делать:
- Давно не проводилась замена масла или оно некачественное. Что делать — чтобы избежать подобных проблем, необходимо провести замену масла.
- Забились клапаны. При этом уникальность ситуации заключается в том, что данную проблему можно выявить только при горячем двигателе. То есть, при холодном движке стук может быть, а может и не быть. Что делать — промыть систему, а также заменить смазку, желательно на более вязкую.
- Засорение масляного фильтра. Вследствие этого масло не доходит до гидрокомпенсаторов под нужным давлением. Поэтому образуется воздушная пробка, которая и является причиной проблемы. Что делать — заменить масляный фильтр.
Несоответствие уровня масла. Это может быть как его пониженный, так и повышенный уровень. В результате происходит чрезмерное насыщение масла воздухом. А когда масло перенасыщено воздушной смесью происходит соответствующий стук.
Как проверить гидрокомпенсатор
Что делать — решением данной проблемы является нормализация уровня масла.
- Неправильная работа масляного насоса. Если он работает не на полную мощность, то это может являться естественной причиной обозначенной проблемы. Что делать — проверить и настроить масляный насос.
- Увеличенное место посадки гидрокомпенсатора. В процессе нагрева двигателя его объем еще больше увеличивается, что и является причиной стука. Что делать — за помощью обратитесь к механику.
- Проблемы с механикой и гидравликой. Что делать — здесь причин может быть много, поэтому рекомендуем обратиться к специалисту.
Стучат гидрокомпенсаторы на холодную
Теперь перечислим список возможных причин, которые вызывают стук гидрокомпенсаторов на холодном двигателе и что с этим делать:
- Выход из строя непосредственно гидрокомпенсатора. Однако подобный стук характерен и при горячем двигателе. Причиной поломки гидрокомпенсатора может быть механическое повреждение элементов плунжерной пары, его клин из-за попадания грязи внутри механизма, нарушение работы клапана, подающего масло, механическая выработка наружных сопрягательных поверхностей. Что делать — для выполнения диагностики и принятия решения лучше обратиться к специалисту.
- Повышенная вязкость масла, исчерпавшего свой ресурс. Что делать — решением проблемы будет замена масла.
- Не держит клапан гидрокомпенсатора. Вследствие этого происходит отток масла, когда двигатель заглушен. Параллельно с этим происходит процесс завоздушивания ГК. Однако этот эффект исчезает, когда выполняется замена воздуха маслом. Что делать — прокачать гидрокомпенсатор, поменять клапан.
- Забилось впускное отверстие. Речь идет об отверстии подачи масла. В процессе нагрева двигателя происходит естественный процесс разжижения смазки, которое поступает через соответствующее отверстие. Что делать — прочистить отверстие.
Несоответствие температурному режиму. Некоторые марки масла не приспособлены для работы при низких температурах. То есть, его консистенция не соответствует условиям эксплуатации.
Как разобрать, почистить или отремонтировать гидрокомпенсатор
Что делать — залить соответствующее масло, которое способно сохранять свои характеристики даже при значительной морозной температуре.
- Не держит клапан гидрокомпенсатора, при этом масло вытекает обратно через клапан, а ГК завоздушивается. В процессе остановки двигатель остывает, после чего смазка также меняет свои физические свойства. Соответственно, пока двигатель не разогреется, масло не начнет поступать в систему. Что делать — заменить клапан или гидрокомпенсатор.
- Забился масляный фильтр. Тут все просто и очевидно. Что делать — заменить фильтр.
Застучали гидрокомпенсаторы: что делать?
Прежде
чем устранять проблему, нужно определить стучащий компенсатор. Иначе можно
отремонтировать то, что и так замечательно работает.
Как определить, какой гидрокомпенсатор шумит
Для
проверки ГК нужно надавить на него отверткой. При этом кулачок
распределительного вала должен быть повернут к толкателю тыльной стороной. Если
гидротолкатель в рабочем состоянии, для его прижатия придется прикладывать усилия.
Если же он идет свободно —неисправность налицо, надо менять.
Проверка гидрокомпенсаторов
Теперь
устанавливаем кулачки распределительного вала по очереди кверху выступами и
проверяем зазор между ними и толкателями. Утапливаем подлежащий проверке
гидротолкатель при помощи деревянного клинышка и сравниваем скорость его
перемещения с другими. Если скорость выше, его нужно почистить от засора.
Способы устранения проблемы
Сначала
попробуйте полностью заменить масло в системе. Фильтр тоже лучше поменять на
новый. Если сразу после замены рабочей жидкости ГК еще гремит, в этом нет
ничего страшного – не все каналы еще успели заполниться маслом. Через некоторое
время шум должен прекратиться
Очень важно использовать масло, рекомендованное
производителем
Перед заливкой новой жидкости систему лучше
промыть.
Если
проблема не решена, можно попытаться восстановить старые ГК – их нужно
тщательно промыть керосином для удаления загрязнений на плунжерах. После
промывки ставим на место и проверяем на предмет шума. Каждый элемент должен устанавливаться
строго на свое место, путать их нельзя. Если шум продолжается, остается только
замена.
Промывка толкателя
Представим:
толкатели новые, масло заменено, а стучание продолжается. Почему так
происходит? Скорее всего, дело в забитых масляных каналах. Нужно промыть
головку блока цилиндров. Если и это не помогло, меняем масляный насос – это
крайняя мера. Впрочем, как правило, проблема решается путём замены масла или
промывки ГБЦ.
Шум
из ГК — явление, которое появляется не сразу, а постепенно, со временем он
только нарастает. Звук страшный и тревожный, но впадать в панику не нужно. У
вас точно есть время на то, чтобы доставить машину в сервис.
Устройство и принцип работы гидрокомпенсаторов
Устройство стандартного гидравлического компенсатора представлено корпусом с подвижной плунжерной парой внутри, в состав которой входит подпружиненный плунжер с шариковым клапаном и втулка. В качестве корпуса может использоваться часть головки блока цилиндров, цилиндрический толкатель или элементы рычагов привода клапанов.
Работа гидрокомпенсатора во многом зависит от плунжерной пары. Благодаря зазору в 5 — 8 микрон между плунжером и втулкой с одной стороны соединение полностью герметично, а с другой стороны детали свободно перемещаются друг относительно друга.
Обратный шариковый клапан закрывает отверстие в нижней части плунжера, а пружина необходимой жесткости установлена между плунжером и втулкой.
Принцип работы гидрокомпенсаторов клапанов далее рассмотрен более подробно:
- Тепловой зазор остается между распределительным валом и корпусом в момент, когда кулачок распределительного вала тыльной стороной располагается к толкателю.
- Посредством масляного канала из системы смазки в плунжер поступает масло, одновременно пружина действует на плунжер и поднимает его, компенсируя зазор. Масло попадает также и в полость под плунжером.
- По мере поворачивания вала возникает давление на толкатель со стороны кулачка, из-за чего тот перемещается вниз.
- Происходит закрытие обратного шарикового клапана, а плунжерная пара берет на себя роль жесткого элемента, передавая усилие клапану.
- Из-под плунжера выдавливается немного масла, поскольку между ним и втулкой есть зазор, но поскольку масло поступает из смазочной системы, происходит компенсация утечки.
- Длина гидрокомпенсатора несколько изменяется, поскольку при запущенном двигателе детали нагреваются, но зазор компенсируется в автоматическом порядке за счет изменения объема порции масла.
Почему стучат новые гидрокомпенсаторы
Грязные масляные каналы
Постукивание новых гидрокомпенсаторов на первых порах — нормальное явление. Но если вскоре стук не утихнет, значит нужно искать проблему. Учитывая, что такие гидрокомпенсаторы износу не поддавались, вряд ли причина в них. Но желательно, чтобы при покупке нового комплекта компенсаторов вам выдавали гарантию. Так вы сэкономите деньги в случае брака или неподходящего варианта упомянутых компенсаторов.
Неправильная установка, и как следствие не поступление смазки, вот по какой причине стучат гидрокомпенсаторы. Другие возможные проблемы также определяются тем, что компенсаторы не прокачиваются — к ним не доходит масло. Виновны в этом могут быть забитые масляные каналы, неисправный масляный насос и тому подобное.
