Как выставить зажигание на скутере

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства

, предполагая, что низкая цена — главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Оригинальная схема проводки мопеда Альфа с двигателями 49 и 110 куб. см

Проявляется это в следующем:

Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
Мопед не предусматривает эксплуатацию при минусовых температурах.

Что такое зажигание на опережение

От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.

Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.

Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.

Начало настройки зажигания на мопеде

При помощи стробоскопа понадобится проверить наличие мерных рисок на синхронизации зажигания. Благодаря этому можно найти неполадки мопеда заранее, чтобы не разбирать его слишком сильно. От стробоскопа будут выходить два провода: первый подключается к источнику электропитания транспортного средства, другой надо подключить к свече (это провод индукции).

Стробоскоп с проводами

Для выполнения задачи надо прогреть мотор, а дальше:

запустить двигатель, чтобы получить искру (стробоскоп загорится);
свет, полученный от прибора, нужно направить туда, где находятся мерные риски;
если риски стоят ровно, то настраивать их не нужно. В противном случае потребуется выполнять другие операции, требующие большего количества времени.

Итог данной операции – снижение затрат в плане запчастей, которые могут не понадобиться. Если нет стробоскопа, одолжите его ненадолго у тех владельцев транспорта, у которых он есть, чтобы не тратиться на инструмент ради одного использования. Чтобы найти мерные риски, потребуется осмотреть маховик генератора вместе с кожухом маховика — они легко найдутся. Основная сложность заключается в нестандартном расположении меток на мопедах марки «Альфа». В остальном процесс не будет слишком сложным.

Видео о том, как правильно выставить метки и зажигание в целом:

Источники электроэнергии

Сюда относятся аккумулятор и генератор.

Аккумулятор (не важно, кислотный или гелиевый) необходим для снабжения электричеством системы зажигания, фар, сигнализации и других потребителей энергии при неработающем двигателе, при его работе на малых оборотах или при пуске силового аппарата. К слову, аккумулятор — источник постоянного тока

На мотоциклах с обилием электрических приборов и дополнительного оборудования, например, музыки, доп.фар или подсветки, существуют параллельные аккумуляторные батареи. Блоки питания, которые ставятся дополнительно с основным аккумулятором, питающие второстепенные приборы или сигнализацию ночью.

Генераторы обычно делят на два вида:

Генераторы переменного тока (альтернатор)
Генераторы постоянного тока (динамо)

О самих генераторах поговорим подробно отдельной статьей. В нынешнем мире генераторы постоянного тока уже давно вытеснили более простые системы переменного.

К источникам тока так же причисляют стартер, потому что он служит при запуске двигателя. Стартер получает химическую энергию от аккумулятора и преобразует его в механическую для вращения коленчатого вала двигателя.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Проводка на Альфу защищена от перепадов напряжения

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

Поддерживает напряжение во всем диапазоне оборотов двигателя;
Обеспечивает работу головного света и габаритов во время движения.

Справочно: заводская инструкция не разрешает установку дополнительных осветительных проборов. Также запрещается использовать на мопеде

лампы головного света больше указанной в технической документации мощности.

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

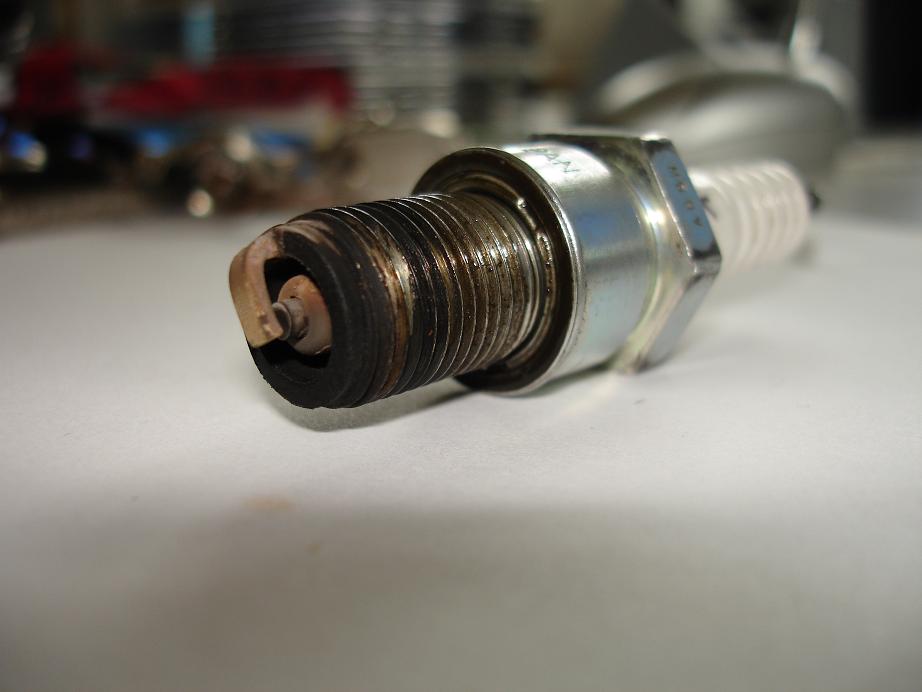

Убедиться в исправности свечи

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

Для настройки необходимо совместить метку «Т» и выступ на картере двигателя

На разных скутерах метки могут выглядеть по разному

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга

Стоять они должны горизонтально.

Метки на звезде ГРМ

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

Выставляются метки описанным выше способом.
Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
Следите за тем, чтобы метки или отверстия находились в правильном положении.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание. Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя. Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Признаки и причины неисправности мотора мопеда

Среди основных проявлений поломки системы зажигания являются такие факторы:

мопед заводится не с первого раза или не заводится вообще;
нужны большие усилия для запуска мотора;
наличие гари на свече;
лишние шумы при работе двигателя во время движения и простоя;
невозможность набрать достаточную скорость без усилия.
Правильная настройка зажигания позволяет исключить следующие проблемы в работе мопеда:
детонация топлива;
увеличен расход бензина;
понижение мощности на низких оборотах;
заметный стук не только при движении, но и при запущенном моторе без движения;
сильный нагрев мотора;
наличие хлопков.

Настройка своевременной подачи искры позволит также продлить работу поршневой системы и всего мотора вообще благодаря отсутствию скоплению бензина внутри мотора – не увеличивается нагар, приводящий к закоксованию и непригодности мотора вообще.

Неправильно выставленное зажигание связано с другими проблемами, среди которых находится и монтаж поршневой системы. Причинами выхода из строя зажигания мопеда являются:

неверно установленная катушка зажигания;
износ поршневой системы, который влечёт выпуск газов изнутри и попадание гари на другие компоненты;
физические повреждения транспортного средства вследствие падения или ДТП.

Следить за состоянием и правильностью подключения катушки зажигания необходимо постоянно, так как именно эта деталь повышает напряжение, давая искру в результате. Отсутствие достаточного напряжения препятствует образованию искры и запуску двигателя мопеда. Есть способ диагностики катушки зажигания, чтобы понять, что требует замены, а не только правильной настройки. Нужно взять тестер (мультиметр) для замера уровней. Стоит учитывать, что цифровой тестер предпочтительней, так как стрелка может не уловить малейших колебаний.

Щупы тестера требуется подключить к выводам катушки зажигания, а сам мультиметр перевести в режим измерения сопротивления. После этого понадобится подать напряжение. Показатель до 5 Ом считается нормой (но не ниже 0,5 Ом) – оптимальный уровень. Далее понадобится проделать всё с вторичной обмоткой:

один щуп подключается к выводу катушки (питающему);
второй надо присоединить к свечному колпачку;
на экране необходимо посмотреть значение.

Проверка катушки зажигания мультиметром Нормой для вторичной обмотки является величина в два-три килоома. При несоответствии показателей названым выше понадобится замена катушки зажигания, а не только настройка соответствующей системы.

Видео о том, как проверить катушку зажигания на мопеде:

Как завести японский скутер без ключа

При необходимости можно завести японский скутер, без ключа выполнив некоторые простые манипуляции доступные каждому. На скутерах Хонда Дио и других подобных моделях. Одним из вариантов является отключение провода зажигания от коммутатора скутера. В большинстве моделей японских скутеров коммутатор находится рядом с аккумулятором. Провод, который нужно отключить обычно имеет черно-белый цвет. После отключения скутер можно будет завести с помощью кик-стартера. В скутерах хонда Дио может быть установлено зажигание на 3 контакта, при отсоединении проводов от замка нужно будет замкнуть между собой красный и красно-черный. Для того чтобы не разрывать провода для их соединения можно использовать перемычку в виде медной проволочки. На скутерах Хонда Дио 34-35 кроме описанной выше перемычки нужно будет установить еще одну между розовым и красно-черным проводами. Это связано с с тем, что на розовый провод необходимо подавать напряжение через стабилизатор который установлен в замке зажигания.

Различные модели скутеров обычно можно завести с помощью плоской отвертки, которую нужно будет вогнать в замок и провернуть. Но В этом случае придется менять замок зажигания.

В идеале полностью исправный двигатель должен запустится в течении нескольких секунд. После запуска оставляем двигатель работать на холостых примерно 4-5 минут (для прогрева). На скутерах с ручным обогатителем, во время прогрева рычажок держим в нажатом положении, после прогрева отпускаем.

Бывает что полностью исправный скутер с первого раза не завелся-ничего страшного, после первой попытки ждем две-три минуты и пробуем заново. Если вы запускаете скутер в холодную погоду или рано утром, то во время запуска попробуйте рукой или тряпкой прикрыть отверстие воздухозаборника в корпусе воздухоочистителя, это действие обычно позволяет уверено запускать скутер даже в минусовую температуру.

С запуском скутера со стартера мы определились, теперь давайте перейдем к хитростям запуска скутера с помощью заводной лапки (кикстартера).

Ставим скутер на центральную подставку, вставляем ключ в замок- зажигание пока не включаем! Проворачиваем раза три четыре заводной лапкой двигатель (прокачиваем), не забывая при этом нажать на рычажок обогатителя (если на вашем скутере он есть), после этого включаем зажигание и запускаем двигатель.

На некоторых моделях скутеров для их запуска заводной лапкой необходимо нажимать на рычаг тормоза, иначе без этого блокируется механизм кикстартера. На подавляющем большинстве скутеров для запуска с помощью заводной лапки тормоза нажимать не надо.

Как выставить зажигание на мопеде альфа

Регулировка зажигания на мопеде Альфа производится аналогично моделям Рейсер и Дельта, которые в подавляющем большинстве комплектуются такими же силовыми агрегатами.

Многие обладатели данных мокиков испытывают сложности в этом вопросе, так как специфика моторов китайских мопедов порядком отличается от привычных советских и постсоветских моделей.

Система электрооборудования Альфы состоит из:

Сама система функционирует по однопроводному принципу: источник питания соединен с потребляющим узлом лишь одним проводом, тогда как функции второго возложены на металлические детали мопеда и на саму стальную раму.

Задаваясь вопросом как выставить зажигание на мопеде Альфа, мотолюбители действуют по двум принципам:

Правильная же настройка зажигания подразумевает симбиоз обоих пунктов

Важно, соблюдая все технические предписания производителя, скорректировать работу системы запуска согласно своим личным потребностям. Проблематичным является исключительное использование мануалов (даже официальных) по причине постоянных модификаций электросистем выпускаемых с конвейера моделей

Любой, даже начинающий, мотолюбитель знает, что точно выставленное зажигание – залог управляемости и высокой динамики транспортного средства. В случае с китайскими мопедами, а именно Альфа, Дельта и Рейсер, производитель регламентирует, что зажигание выставлено с завода точно и корректировке не поддается. Но на практике все несколько иначе.

Часть обладателей данных моделей заявляют о том, что зажигание на мопедах работает в сторону излишнего опережения, как результат, существенно повышается износ КШМ. Другая часть водителей новых минибайков приходит к вопросу «как настроить зажигание на мопеде» еще быстрее, так как оно откровенно позднее. Последнее, в свою очередь, снижает отклик акселератора и приводит к повышенному нагару на свече.

Основным отличием процесса настройки зажигания на мопеде Альфа является нетипичное расположение отметок, по которым принято его регулировать. Именно с этим и связаны основные трудности.

Опережение зажигания

Как выставить зажигание на 4т скутере с опережением? Существует мнение, что если сделать это, то увеличатся скорость и мощность мотора. В теории так оно и есть. Если искра в момент сжатия будет возникать чуть раньше момента прохождения цилиндром мёртвой точки, это должно дать желаемый эффект. Но техническая реализация такой настройки зажигания на скутере связана с переносом его выступа на корпусе ротора генератора. Существует способ, который является более простым и безопасным, дающий определённый эффект. Можно на выступе зажигания сделать ступеньку. Для этого нужно снять слой 0,5 мм с половины поверхности выступа. Ступенька должна начинаться со стороны, которая первой контактирует с датчиком зажигания. Двойная искра, которая получается в результате, обеспечит более предсказуемый запуск двигателя, а также повысит вероятность зажигания при воздействии неблагоприятных факторов, связанных с погодными условиями и неправильной настройки подачи топлива и воздуха.

Как выставить зажигание на скутере, мопеде и мотоблоке?

Как выставить зажигание на скутере и выяснить, верно ли оно работает? Что делать, если вы решили его отрегулировать? Ответы на эти и многие другие вопросы, связанные с зажиганием у скутеров, мотоблоков, также мопедов можно будет выяснить, прочитав последующую статью.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

Завести скутер «с толкача»: как это возможно?

Часто спрашивают о том, возможно ли это вообще, особенно, если человеку известно о том, как утроена коробка передач. Ведь сцепление мопеда регулируется с помощью центробежной силы, а не тросом и ручкой. Сама же центробежная сила появляется только в том случае, если двигатель уже работает. Однако, если проявить смекалку и логику, двигатель можно просто провернуть с помощью колеса, если «заклинить» сцепление.

Если в резерве имеется «восьмая» или «десятая» головки, а также воротка, то крышку сцепления очень легко поддеть и снять. Под ней находится заводящий механизм. Он имеет характерную форму полумесяца. Само сцепление находим справа, оно соединено ремнем. Необходимо отыскать «колокол» и сцепление, отверстие которого гораздо меньше, нежели в «колоколе». Теперь осталось «заклинить» сцепление простым механическим путем: вставляем болт, которым крепится стартерная крышка, в оба отверстия, предварительно совместив их друг с другом.

Конечно, при применении этого метода вам понадобится помощник, потому что провернуть колесо мопеда получится только тогда, когда сверху будет кто-то сидеть. Теперь поворачиваем зажигание, подталкиваем мопед, а помощник должен вовремя запрыгнуть на скутер, чтобы колесо провернулось, и он заведется.

Кстати, не стоит беспокоиться о том, что болт, который нужно вставить в отверстия сцепления и «колокола», повредит двигатель. Как только мотор начнет работать, болт выпадет из отверстий

Важно только не забыть о нем и не потерять по дороге

Как выставить зажигание на мопеде Альфа: пошаговая инструкция с фото и видео

Стабильность и надёжность запуска двигателя мопеда «Альфа» зависит от нескольких факторов, среди которых правильно настроенное зажигание. Отсутствие проблем из-за неверно отстроенного узла гарантирует лёгкость управления транспортным средством в любое время года – оно заведётся при каждом кикстарте без лишних усилий. Настройка зажигания понадобится, если только мопед был приобретён совсем дёшево, и его требуется восстановить до рабочего состояния. Система электрического оборудования (и, соответственно, подачи искры) состоит из таких элементов:

Согласно заявлениям не нужно настраивать зажигание после покупки нового транспортного средства, но на деле всё обстоит несколько иначе – условия перевозки, хранения накладывают свои проблемы. Скорее всего, придётся устранять последствия неправильной настройки зажигания – в транспорте типа «Альфа» подстроено по принципу слишком большого опережения. К тому же разборка мотора неизбежно влечёт за собой необходимость в настройке зажигания в обязательном порядке.

Надо лишь следовать инструкциям по разборке и сборке мопеда, чтобы достичь оптимального результата, который продержится до следующего демонтажа двигателя для профилактических работ или замены. Неуверенная работа двигателя во время движения причиняет не только дискомфорт, но и неприятности в виде повышенного аварийного риска на оживлённой трассе, где резкая остановка крайне опасна.

Вывод

Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит коммутатор, нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы. И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие. Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.
