Замена лампы противотуманной фары на Рено Логан своими руками

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

  • Комплект ПТФ.
  • Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
  • Рамка для ПТФ (является вспомогательным инструментом).
  • Жгут проводов.
  • Маркер.
  • Шуруповёрт или дрель.
  • Напильник или шлифовальная бумага.
  • Нож.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

  1. В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
  2. Откручиваем два болта крепления кожуха.
  3. Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
  4. Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

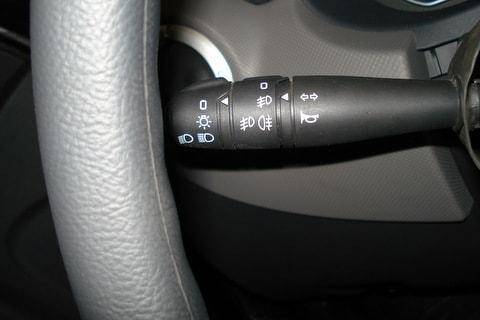

В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

  1. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.

Благодаря шаблону, просверлить отверстия не составит труда

Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.

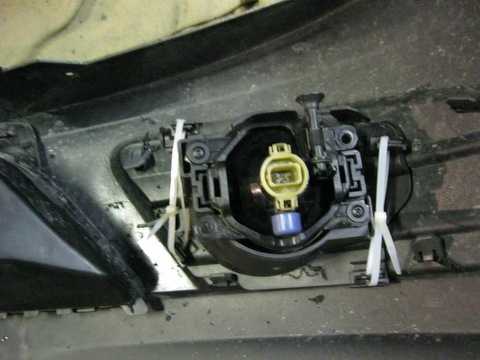

Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.

После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост. Мой муж очень рано выезжает на работу

Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами

Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.

Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.

Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.

А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо

к чему крепятся рамки?

На бампере есть пластиковые выступы

Здравствуйте. У меня сандеро базовой комплектации. 1. Хотелось бы узнать проводка к передним птф установлена? Или все провода надо протягивать? И переключателю тоже тянуть? После перепайки проводов на заднюю птф это влияет?

Здрасти.У меня с внутренней части бампера незашто крепить птф,что посоветуйте?(2007/8/1.4)

Противотуманные фары: что это такое

Противотуманные фары — это дополнительные фонари на автомобиле, предназначенные для того, чтобы освещать дорогу в тёмное время суток в условиях дождя, тумана или снегопада. Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, создавая опасную аварийную ситуацию.

Лампы, применяемые в автомобиле Рено Logan

Капельно-воздушная масса тумана, как правило, нависает над дорогой на некоторой высоте. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана. Если говорить о снеге или дожде, то здесь играет роль совершенно другой фактор — цветовой тон пучка света. От противотуманной фары идёт остронаправленный пучок света, пропускаемый через специальные световые фильтры жёлтого цвета. Это даёт возможность обеспечить гораздо лучшую видимость, чем при использовании головных фонарей.

Однако их вполне можно использовать в качестве основного источника света в условиях умеренно ограниченного освещения. Они позволяют гораздо лучше воспринимать дорогу. Делают транспортное средство более видимым на дороге и не слепят при этом водителей встречных автомашин.

Фара противотуманная. Комплект перед установкой.

Если вы устанавливаете их самостоятельно, вам необходимо знать, что чересчур высоко расположенные фонари не улучшают, а, наоборот, существенно искажают видимость на дороге, поскольку при этом они отражаются от капель тумана. И следует помнить, что здесь желательно устанавливать фонари с жёлтыми световыми фильтрами — они наиболее эффективны.

Устанавливаются такие фонари обязательно парой. Расстояние от бокового габаритного фонаря по внешнему краю рассеивателя должно составлять не более 40 см, а высота от покрытия дороги по нижнему краю рассеивателя — до 25 см. Они обязательно устанавливаются не выше головных фонарей.

Регулировка

Одной только замены фары недостаточно. Главной ее особенностью является то, что некоторые модели Логан могут излучать белый (обычно это светодиодные модели), а некоторые — желтый свет. Главный момент — надо правильно настроить птф. Так, вы можете быть уверенными в том, что поток света направляется именно туда, куда надо, а не вверх или в сторону. В процессе регулировки нужно обязательно соблюдать такие правила:

  • Регулировку границ пучка света, который излучают светодиодные птф, надо выполнять максимально точно. Запомните — свет от данного источника никогда нельзя направлять выше определенной горизонтальной плоскости;
  • Установка таких фар птф на Логан должна выполняться максимально близко к дорожному покрытию. Это позволит предельно корректно определить границу светового пучка, который излучают светодиодные модели.

Только в исключительных случаях требуется корректировка на станции технического обслуживания. В большинстве случаев эта работа выполняется самостоятельно, так как принцип разборки и сборки является довольно простым. Тем не менее, если вы видите, что с корректировкой работы противотуманной фары на автомобиле Рено Логан возникают проблемы, скорее всего, придется навестить сервисный центр.

На выполнение полного перечня работ, описанных выше, требуется максимум один час свободного времени. В сервисном центре это время может быть больше, в зависимости от очереди на ремонт других транспортных средств. Замена птф на автомобиле Рено Логан должна проводиться в том случае, если противотуманная фара нестабильно зафиксирована на своих посадочных местах, перегорела лампа, либо треснуло защитное стекло. Вполне возможно, заменить лампу придется и при наличии глубоких сколов, поскольку они способны ухудшить рассеивание светового потока. Соответственно, это приводит к проблемам во время езды в тумане.

Установка противотуманных фар на рено логан

Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.

Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.

Нам понадобится запчасти:

  1. Комплект противотуманных фар (ПТФ);
  2. Подрулевой переключатель (с положением для передних ПТФ);
  3. Рамки (кронштейны) под противотуманные фары (комплект);
  4. Жгут подключения;
  5. Накладки на бампер (для Рено Логан фаза 2).

Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.

Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).

Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.

Проверяем.

Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.

Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

Сейчас читают: Лампы, применяемые в автомобиле Рено Логан — автомануал заказ автокниг с доставкой в любую точку мира

Для установки ПТФ понадобится:

  1. Шаблон;
  2. Маркер;
  3. Дрель;
  4. Нож;
  5. Обезжириватель;
  6. Пластиковые хомуты.

Снимаем бампер.

Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).

Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.

Далее, надо поставить ПТФ с рамкой на штатные пластмаски.

Фото до пропила отверстий.

На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.

Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.

Должно держаться неподвижно.

Финальный этап – подключение.

Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.

Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!

Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).

Хомутами можно дополнительно закрепить накладку

Подключаем правую ПТФ

Прокладываем жгут

Подключаем левую ПТФ

Проверяем

Выключаем. Ставим бампер на место.

При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.

Готово.

Бесплатная замена масла в Логан-Шоп

Скоро открытие на Ветеранов 101

Двойная скидка на сервис

Акция Приятное знакомство- скидка 20% на работы

Замена лампы в противотуманной фаре на Рено Логан

Прежде чем взяться за замену лампочек в противотуманках, необходимо разобраться, чем фары различаются в разных поколениях Рено Логан и различаются ли вообще. С первого взгляда сами оптические приборы практически идентичны, но некоторые отличия все же есть.

Тип лампы на первой фазе

Изначально Рено Логан первого поколения (фазы) далеко не всегда оснащался противотуманными фарами, хотя место для их установки было предусмотрено. В тех же автомобилях, где такие фонари ставились, производитель использовал галогенные лампы немецкой компании Osram с цоколем H11. Мощность прибора – 55 Вт.


Штатный источник света в ПТФ Рено Логан 1 до 2010 года выпуска

С 2010 года конструкция фары Рено Логан 1 несколько изменилась, и в нее начали устанавливать приборы PSX24W мощностью 24 Вт. Источники света такого типоразмера могли быть как галогенные, так и обычные накаливания.


Лампа накаливания Philips PSX24W для ПТФ Рено Логан 1 с 2010 года выпуска

Какая лампа в ПТФ второго логана

Во втором поколении Рено Логан (выпуск с 2014 г. и по настоящее время) противотуманные фары снова несколько видоизменились. В таких противотуманках уже установлены лампы с цоколем H16. Они тоже галогенные, но имеют мощность 19 Вт.

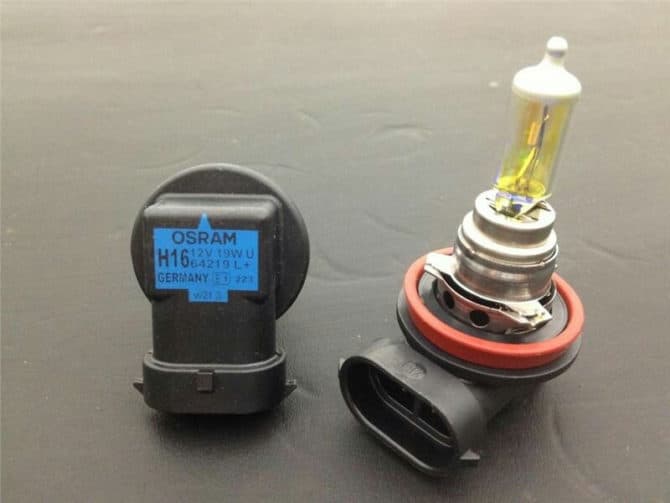

Источник света противотуманной фары Рено Логан 2

Стоит ли ставить диодные?

Светодиодные источники света сейчас очень популярны среди автовладельцев. Современная промышленность выпускает полупроводниковые лампочки практически всех типоразмеров и с любыми цоколями. Имеет ли смысл заменить обычные лампочки накаливания на светодиодные в противотуманках?


Светодиодные источники света с цоколями H11 и H16

Производитель Рено Логан этого делать не рекомендует, но не указывает, по какой причине. Я довольно долго изучал этот вопрос и посетил множество автомобильных форумов. Вот небольшая подборка наиболее часто встречающихся отзывов и мнений:

  1. Светодиодные очень экономичны и дольше служат.
  2. После замены на светодиоды очень сложно, а чаще всего невозможно правильно отрегулировать световой пучок.
  3. Светодиоды в ПТФ слепят встречных и абсолютно не освещают дорогу перед собственной машиной.
  4. Светодиодные приборы не справляются со своей задачей – в снег, дождь или туман совершенно не улучшают видимость.
  5. Мощности светодиодов с нужным цоколем не хватает для нормального освещения дороги в непогоду.
  6. Если фара рассчитана на обычную лампочку, то установка в нее светодиодной запрещена законом (часть 3 статья 12.5 КоАП РФ).

Итак, один аргумент «за», пять «против». Я думаю, вывод однозначный: светодиоды для работы в противотуманных фонарях, рассчитанных на работу с лампой накаливания, не подходят. Если все же есть желание перейти на светодиоды, необходимо купить фары, рассчитанные на работу с полупроводниковыми источниками света. Только так можно рассчитывать на эффективность освещения и отсутствие конфликтов с сотрудниками ГИБДД.

Замена ламп передней фары Рено Логан

Здравствуйте. Произведем замену ламп передней фары на Рено Логан первого и второго поколения.

На машине показать замену довольно трудно, поэтому будем делать это на демонтированных фарах.

Лучшие цены на запчасти HOWO для грузовых автомобилей китайского производства.

На фото ниже маркировка ламп применяемых в передних фарах на Рено Логан первого и второго поколения.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (2008-2010)

Начнем с лампы ближнего/дальнего света.

1. Нажимаем на язычок и снимаем заглушку.

2. Отключаем разъем просто сдернув на себя.

3. Снимаем резиновый пыльник. Он бывает плотно сидит потому что одевается на лампочку.

4. Нажимаем на пружинный фиксатор с двух сторон и отводим к центру. Место куда нажимать отмечено ниже.

5. Извлекаем лампу.

6. Устанавливаем новую лампу. Устанавливается она только в одном положении за счет трех направляющих усиков.

7. Защелкиваем пружинный фиксатор лампы.

8. Одеваем резиновый пыльник. Смотрите чтобы он хорошо сел по краям и на лампу.

9. Одеваем разъем питания.

Рекомендую перед тем как одеть посмотреть на состояние разъема. Бывает контакты внутри подгорают и разъем рассыпается в руках. В таком случае его обязательно нужно заменить.

10. Одеваем и защелкиваем заглушку. Смотрите чтобы провода от разъема питания лампы попали в паз снизу заглушки.

Лампа поворота

1. Разъем питания от лампы можно не отключать.

2. Поворачиваем цоколь против часовой стрелки и вытаскиваем.

3. Прижимаем лампу, поворачиваем против часовой стрелки и вытаскиваем.

4. Новую лампу вставляем и поворачиваем за часовой стрелкой.

5. Вставляем цоколь и проворачиваем за часовой стрелкой.

Лампа габарита

1. Поворачиваем цоколь против часовой стрелки на 90 градусов и извлекаем.

2. Вынимаем лампочку из цоколя и вставляем новую. Лампочка просто выдергивается вверх.

Еще посмотрите чтобы на цоколе была уплотнительная резинка, в нашем случае ее нет.

3. Вставляем цоколь с лампой в фару и поворачиваем за часовой стрелкой.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (до 2008 года)

Лампа ближнего/дальнего

Процесс во многом аналогичен с заменой на фаре от 08 по 10 год. Правда есть небольшое отличие в пружинном фиксаторе лампы. Для отщелкивания нужно утопить в указанном месте ниже фиксатор вниз и отвести в сторону. Больше отличий нет, все аналогично.

Лампа поворота и габарита меняется полностью аналогично как в фаре от 08 по 10 год. Отличие только в том что лампа габарита расположена в блоке лампы поворота.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (с 2012 года)

На фаре с 2012 года замена лампы ближнего/дальнего, поворота и габарита аналогична с фарой которая шла с 08 по 10 год. Небольшое отличие в том что лампа поворота располагается не около крыла, а возле решетки радиатора.


Советы

При замене ламп головного света не берете их за стеклянную колбу руками.

В начале статьи указаны маркировки ламп которые нужно ставить. Производителя выбирайте по своих финансах.

Как заменить

Демонтаж оптики на Логан 2 разнится в зависимости от того, левая это фара или правая. Если требуется поменять деталь слева, нужно снять аккумулятор. В некоторых случаях мастера в автосервисе проводят замену огней на левой фаре без демонтажа батареи.

Процедуру замены можно описать по этапам:

  1. Демонтаж АБ. Из инструментов понадобятся: торцевой ключ на 13 и рожковый на 10 и 8.
  2. С помощью ключей снимаются провода, в первую очередь с массы (знак «-»), затем с плюса. Торцевой головкой отжимаются крепежи аккумулятора.
  3. На блок-фаре в центе расположена пластиковая крышка, фиксатор расположен сверху. Пальцем надавливают на фиксатор, крышка отжимают и вытягивают на себя.
  4. Извлекается колодка питания с проводами и уплотнительный чехол.
  5. Отжав крючки фиксатора, лампочку извлекают из штатного места в блок-фаре.
  6. Монтаж новой лампы ведут в обратной последовательности.

Предусмотренная длина лампочки в этой модели — 82 мм. В корпусе фары есть штатные выемки, в которые должны входить металлические язычки, расположенные на цоколе. Это обеспечит оптимальное положение детали относительно рефлектора и рассеивателя.

Замена Лампы Ближнего Света Рено Логан 2

замена

лампы ближнего света

Производительность автомобильных фар определяет его безопасность. Прежде всего, это относится к лампам ближнего света, которые, в дополнение к обеспечению требуемого уровня освещения, также применяются к элементу дизайна. Во время работы устройства становятся мутными, что приводит к значительному снижению мощности света. Любой владелец автомобиля обязан следить за состоянием ламп. Водитель должен использовать автомобиль только с рабочей оптикой и своевременно заменять ближний, дальний и дальний свет.

Renault Logan первого поколения (2004, 2005, 2006, 2007, 2008, 2009), рестайлинговой версии (2009, 2010, 2011, 2012, 2013, 2014, 2015) и второго издания (2014, 2015, 2021, 2017) независимо от типа двигателя (1,4 л или 1,6 л) и кузова, а в дополнение к MSV они характеризуются высоким качеством оптических элементов, долговечностью и практичностью.

Некоторые различия в деталях следует отметить в моделях до и после 2009 года (фазы 1 и 2.7). Однако схема замены и маркировка необходимых ламп остаются прежними.

Типы установленных ламп и правила выбора

Для всех поколений Renault Logan крышка ближнего света. H4. Они выполняют функцию ближнего и дальнего освещения благодаря наличию двух нитей. Это обеспечивает автоматическую замену лампы ближнего света вместе с дальним светом.

Стоит задуматься лампа

с указанной базой в денежном выражении это дороже для двух отдельно приобретенных продуктов H7 и H1.

Замена фар Opel Astra j.

Опционально при необходимости замена ближний свет, лучший вариант. купить деталь, которая работает как можно дольше. Производитель не имеет четких рекомендаций по выбору осветительных приборов, но опытные владельцы автомобилей и механики рекомендуют заменять обычные осветительные приборы новыми от Philips, Osram и Narva. Лампочки также имеют хорошие технические характеристики и долгий срок службы. Хотя они имеют немного более высокую цену, чем китайские аналоги, к сожалению, они дополняются гарантией и получили много положительных отзывов на онлайн-форумах водителей.

Кроме того, при выборе того, что еще называют светильниками другой марки, следует учитывать следующие особенности:

Замена лампы ближнего света на Renault Логан 2

замена лампы ближнего света

наРено Логан 2 дом. ксеноновые лампы. дешево, доставить товар бесплатно.

  • Мощность. Ксеноновые и галогенные лампы будут светиться максимально ярко из-за интенсивности потока, а диоды не обеспечивают необходимого направления света;
  • Долговечность. Высокая мощность ламп не приводит к самой продолжительной жизни. Стоит выбирать изделия в диапазоне 12-13 вольт мощностью 55/60 Вт;
  • Тип. Лампы делятся на светодиодные, галогенные и ксеноновые. Выбор зависит от предпочтений водителя и размера бюджета.

Важно! Срок службы лампы ближнего света составляет примерно один год, после чего детали сгорят

Замена ближнего света у Nissan X следует.

Особенности замены

Когда осветительные приборы сгорели и пришло время заменить осветительные приборы, вам не следует спешить в мастерскую. Работа выполнена самостоятельно.

В сети вы найдете видео и фото о замене ламп на Renault

Войдите и используйте их как инструкции.

Замена лампы на нужную фару не вызовет никаких затруднений. Учитывая большой объем капюшона, конечно, загляните в саму розетку. Процесс в левой лампе более сложный: на этой стороне есть батарея, которую нужно извлечь.

Чтобы извлечь аккумулятор, снимите крепление с земли и плюс и удалите. Вам понадобятся ключи для 10 и 8 и головка гнезда для 13.

Процесс замены:

  • После снятия аккумулятора крышка фары с замком будет видна.
  • Место для фото 9
  • Чтобы добраться до лампочки, защелка зажата, а крышка выдвинута лично.
  • Под крышкой. резиновая прокладка и патрон для лампы. Эти пункты должны быть удалены.
  • Лампа его снимают металлические ножки, на его место устанавливают новую.

Предупреждение! Нельзя прикасаться к колбе пальцами: это приведет к тому, что жир попадет на его поверхность, которая в одно время сгорит, испарится и осядет на оптике, ухудшая качество освещения. Используйте только чистые перчатки.

Сборка обратная. В конце установки все огни должны быть включены и проверены.

Фаза 1

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

  1. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.
  2. Вставляем в высверленные отверстия бампера заглушку ПТФ.
  3. После чего вводим противотуманную фару с рамкой в установленные крепления.
  4. Когда монтаж будет завершен, можно приступать к подключению электроники. Штатная фишка питания ПТФ на фазе 2 закреплена на лонжероне с водительской стороны, к которому и подключаем вновь смонтированные фары.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Где находятся предохранители габаритных огней

Там же, где и остальные, в едином блоке. На большинстве современных машин этот блок располагается под панелью приборов рядом с рулевой колонкой, или, что чаще, слева внизу, под пластмассовой накладкой.

В последнем случае достаточно снять крышку, защищающую блок, установленную на защёлках. На обратной стороне крышки, как правило, есть наклейка с информацией о том, какую цепь защищает тот или иной предохранитель, с указанием его номинала.

Самым большим неудобством в данном случае может стать недостаточное знание английского языка – именно на нём обычно сделаны надписи, даже на корейских и японских авто.

Источники

  • https://razborov.net/renault/kak-pomenyat-lampu-v-protivotumannoy-fare-na-renault-logan-1-i-2-fazy-2.html
  • https://GrandFart.ru/motor/zamena-lampy-protivotumannoj-fary-reno-logan.html
  • https://NewLogan.ru/zamena-protivotumannoy-lampy-na-reno-logan.html
  • https://AlanSpb.ru/tehservis/zamena-protivotumannoj-lampy-na-reno-logan.html
  • https://TrueScooters.ru/vidy-dvigatelej/kak-zamenit-protivotumannuyu-lampu-v-reno-logan.html
  • https://loganlogan.ru/articles/snatie-i-ustanovka-protivotumannyh-far-reno-logan.html
  • https://auto-park24.ru/renault-logan/zamena-lampochki-protivotumannoj-fary-reno-logan.html
  • https://QuadDrive.ru/neispravnosti-i-remont/kak-snyat-protivotumannuyu-faru-na-reno-logan.html
  • https://LampaExpert.ru/avtomobilnye-lampy/protivotumannye-fary/zamena-na-reno-logan

Применяемые Лаппы на автомобиль Рено Логан, первого и второго поколения

Какие лампы ставит в фары Рено Логан

Рено Логан — экономный седан, разработанный Французской фирмой в 1998 году. В России продажи данной модели были начаты в 2004 году. Логан очень востребован не только в нашей стране, но и в ряде других стран, таких как Румынии, Индии, Марокко, Иране и Колумбии. В зависимости от рынка, Логан может реализовываться под марками Dacia, Renault и Nissan. Первый кузов этой модели был седан.

Но в 2006 году на Французском автосалоне были показаны кузова универсал и грузовой фургон. Логан в кузове хэтчбек уже назывался Рено Сандеро.

Главной задачей конструкторов была доступная цена данного автомобиля и конкурентоспособность таким моделям, как Fiat Albea, Hyundai Accent и т.д. Первый рестайлинг был сделан 2008 году, изменения были минимальны, как внутри, так и внешне.

Новое поколение Логан было выпушено в 2012 году. Машина получила новую внешность, она стала чуть длинней и уже.

Для того чтоб Логан оставался по прежнему дешевым, конструкторам пришлось отказаться от сложных выштампованных деталей кузова. В минимальном наборе опций нет подушек безопасности, электроусилителя руля и электростеклоподъемников.

Так же было решено не создавать новые моторы для второго поколения модели, а оставить хорошо показавшие себя, проверенные временем двигателя. В комплектациях Рено Логан не устанавливался ксенон, в фарах всегда были галогеновые лампы, по этому свет оставлял желать лучшего.

Так как свет напрямую влияет на безопасность движения, водителю необходимо знать какие установлены лампы, а так же умение их заменить.

Маркировка ламп Рено Логан

Лампы устанавливаемые на рено Логан

1 Лампа ближнего и дальнего света — галогеновая лампа Н4; мощность 60/55 ватт. Цилиндрической формы, с тремя электрическими контактами. Имеет две нити накаливания.

2 Лампа передние противотуманные фары — галогеновая лампа Н11 мощностью 55 ватт. Лампа Г образной формы с пластиковым цоколем, с двумя контактам.

3 Лампа заднего габарита и сигнала тормоза — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

4 Лампа заднего хода и указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

5 Лампа переднего поворота — желтая одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

6 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета, мощностью 5 ватт.

7 Лампа освещения номерного знака, багажника, вещевого ящика и переднего габарит а — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

8 Лампа освещения регулятора печки — маленькая бесцокольная лампа C3W мощностью 3 ватт.

Лампы Логан передняя частьЛаппы для задней части Рено Логан

Какие лампы стоят на Рено Логан 2

Рено Логан никогда не относилось к числу дорогих и премиальных машин. Но тем неимение у нее достаточно большой спрос и она востребована. И для владельцев этой машины полезно будет знать, какие разновидности ламп в ней применяются. Также будет нужным статья замена дворников Рено Логан 2

Мы можем порекомендовать лампы в ближний и дальний свет фар таких производителей как: Osram Night Breaker, Philips X-Treme Vision, Koito Whitebeam

лампы osram philips koitoРено Логан 2

Типы ламп Рено Логан 2

Лаппа ближнего света — галогеновая лампа Н7 мощность 55 ватт. Цилиндрической формы, с двумя контактами.h7 галогеновая лампа Лампа дальнего света — галогеновая лампа Н1 ; мощность 55 ватт. Лампа Н1 меньшего размера. Небольшим стеклянным цилиндром на конце, где находится нить накаливания.h1 лампа Лампа габаритного света и дневного ходового огня — бесцокольная двухконтактная лампа накаливания W21/5W, мощностью 21/5 ватт.Лампа габаритного света и дневного ходового огня Лампа указателя поворота, заднего хода и задней противотуманной фары — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.p21w лампа Лампа в противотуманной фары — галогеновая лампа Н16. Г образная, двух контактная лампа, мощностью 19 ватт с пластиковым цоколем.Лампа в противотуманной фары Логан Лампа сигнала торможения и габаритного света — двухконтактная лампа накаливания с металлическим цоколем P21/5W, мощностью 21/5 ватт.P21/5W Лампа освещения номерного знака, багажника, вещевого ящика и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.W5W

Рено Логан замена противотуманной лампы

Если возникает необходимость заменить противотуманные фары в модели Рено Логан, то по этому поводу не следует спешить обращаться в специализированный сервис. Данную процедуру можно произвести самостоятельно, когда автомобиль Рено Логан уже снят с гарантии или лампочка противотуманки не состоит в регламентном списке на бесплатную гарантийную замену. Работа не включает в себя сложные операции, а состоит из довольно простых манипуляций. Замена противотуманной фары существенно упростится, если предварительно изучить приведенную далее инструкцию.

Как выглядит последовательность операций по замене?

Как пошагово меняется лампочка противотуманки:

  1. Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
  2. После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
  3. Рассоединяем электрический разъем питания патрона с лампой ПТФ.
  4. Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
  5. Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.

Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.

Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям.

После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).

Особенности регулирования пучка света

После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.

    • Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
    • Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
    • Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.
  • После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
  • Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
  • Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.

Выводы

Монтаж противотуманной оптики в Renault Logan, как показала практика, обычно не способен вызвать затруднения и повышенных временных затрат. Здесь не лишними будут навыки регулировки, позволяющие корректно и достаточно быстро «выставить» световой пучок. Если возникают проблемы, когда происходит замена лампочки ПТФ или последующей регулировке, целесообразной мерой будет обращение к специалистам, что сэкономит время и сбережет нервы.

В большинстве случаев к замене комплекта фар Рено Логан прибегают в случае их повреждения. Если таковой фактор отсутствует, то ограничиваемся заменой ламп и, при желании, полировкой рабочей поверхности (пластиковой колбы). Замена лампочки противотуманки позволит не только повысить эффективность излучаемого светового потока, но и существенно облегчить обзор в затрудненных погодных условиях (дождь, туман и пр.).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
