Почему не горят задние габариты на ВАЗ-2112: диагностика и ремонт

не горит тормозные лампы на ваз 2114

Что бы выяснить причину данной неисправности, необходимо в первую очередь определить подходит ли питание на задние фонари. PДля этого с помощью контрольной лампы или тестера прозваниваем концевик провода, стоп- сигнала. При отсутствии напряжения на проводе и нажатой педали тормоза, продолжаем поиск неисправности. В случае наличия напряжения, при этом стоп-сигнал не горит, проверяем наличие массы, на задних фонарях, а также исправность ламп. Если не горит только один стоп сигнал необходимо проверить также плату заднего фонаря и целостность ее дорожек. Иногда бывает при исправных лампах, и присутствии напряжения фонари, тем не менее, не горят, здесь следует проверить контакты ламп, возможно причина неисправности в плохом контакте, лампы с цоколем.

Выяснив, что питание на задние фонари не подходит вовсе, проверяем работоспособность выключателя стоп сигнала или лягушки, которая находится под педалью тормоза, для этого снимаем с выключателя провода и замыкаем между собой, если стоп сигналы заработали, меняем выключатель. Если же напряжение на лягушке есть, а при замыкании проводов сигналы так и не работают, скорее всего, произошел обрыв провода идущего на задние фонари, или плохой контакт в колодке этого провода. Для устранения пытаемся найти обрыв провода и устранить его. В случае, если все вышеперечисленные манипуляции не принесли результата, ищем причину в предохранителях, для начала проверяем исправность освещения салона, если освещение не работает, скорее всего, перегорел шестой предохранитель в монтажном блоке, находится под капотом с водительской стороны.

Проверяем данный предохранитель на исправность, если неисправен, заменяем на новый. Теперь все должно работать. Если же и теперь не работает, возможно, что неисправен монтажный блок, в данном случае неисправность необходимо выявлять путем прозванивания монтажного блока или его замены. Наши автомобили Pспереди оснащены двумя блоками фар головного света, которые, в свою очередь, оснащены гидравлическим корректором уровня направления освещения. Некоторые автомобили имеют в комплектации, которые крепятся на нишах переднего бампера. Задница оснащена 2-мя комплектами комбинированных фонарей +P диодный стоп сигнал на спойлере.

Не горят фонари заднего хода на ВАЗ 08 -09 -99 -10 . Ищем причину.

Регистрационный номер освещают 2 фонаря, которые установлены в крышке багажника. Абсолютно все владельцы samar сталкиваются с проблемами, связанными с оптикой, фарами, лампами. В этой статье мы приведем основные причины возникшей проблемы и поможем вам устранить ее. Стоит отметить один интересный факт, у наших авто чаще всего не горит правый ближний свет фар. Почему так получается загадки нашего автопрома. Блок фары головного света. Почему не горит ближний свет? PЕсли не горит ближний свет, то возможны следующие причины неисправности: В наших авто установлены двухнитиевые галогенные лампы, т. е. и ближний и дальний свет фар дает одна лампа, просто загораются разные нити лампа.

P Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье PP 2)PPPPP Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы Pкак найти, проверить и заменить предохранитель вы найдете в статье. PP 3)PPPPP ОкислилисьP провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары. 4)PPPPP Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней.

Проблема типичная: отошел или окислился провод. Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта: опять же плохой контакт с предохранителем. Если же вам ничего не помогло, то советую прозвонить проводку. Если с электрикой вы на ВЫ, то лучше обратиться к профессионалу. Почему не горит дальний свет фар? Причины абсолютно те же, что и на ближнем свете, но! Не стоит забывать, что дальний свет включается подрулевым переключателем, который тоже мог выйти из строя. Не горят габариты Если у вас не горят габариты, то читайтеP Не горит задний ход Если у вас не горят фары заднего хода, то смотрите статью P Не работают поворотники Причины, по которым не могут работать поворотники ищите в статье P

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

  • Загнать автомобиль на подъемник или яму.
  • Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

  1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
  2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
  3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
  4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
  5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
  6. Доставайте вышедший из строя прибор, вставьте на его место новый.
  7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
  8. Верните на места все контакты, наденьте обратно защиту.
  9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
  10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

  • Поверните ключ зажигания, но не заводите сам двигатель;
  • Включите заднюю передачу на вашей КПП;
  • Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Замена заднего фонаря и его элементов

Замена заднего фонаря происходит по схеме:

  • открепить от клеммы «минусовой» аккумуляторной батареи провод;
  • открыв крышку багажника, открутить винты, которыми крепится задняя обивка багажника (2 шт);
  • отжав заднюю обивку, отогнуть боковую обивку, что даст возможность доступа к деталям соединения заднего фонаря;
  • рассоединить фонарь и колодку с проводами;
  • окрутить гайки, которые удерживают задний фонарь и снять шайбы;
  • снять фонарь с автомобиля;
  • освободить корпус фонаря от держателя и ламп, сжав лапки фиксатора;
  • установить новый фонарь, выполняя действия в обратной последовательности;
  • заправить под уплотнитель боковую обивку.

Примечание. При монтаже необходимо заметить, что боковые винты длиннее винтов, которыми закреплена задняя обивка багажника.

Замена ламп габаритки и задних фонарей

Меняя лампу габаритов автомобиля, необходимо произвести следующие действия:

  • вынуть из оптического элемента лампу вместе с патроном;
  • вынуть лампу из патрона.

Замена лампочек в задних фонарях производится по следующему алгоритму:

  • лампы менять нужно со стороны багажного отделения;
  • снять контактную часть вместе с лампами (она удерживается в корпусе фонаря при помощи защелок).

Примечание. Не следует касаться стеклянной поверхности галогенной лампы пальцами.При нагреве следы вызовут потемнение. Протереть лампу можно с помощью тряпочки или марли, пропитанной спиртом.

Боковые указатели поворота

В случае неисправности освещения боковых указателей поворота, нужно проделать следующее:

  • сдвинуть боковой указатель поворота по направлению вперед, оттянув его заднюю часть;
  • снять вышеуказанную деталь;
  • отсоединить патрон с лампой;
  • заменить лампу, сдвинув чехол;
  • если нужно заменить патрон, необходимо отсоединить провода.

Лампочка номера автомобиля

Если не горят фонари, которыми освещается номер автомобиля, действия должны быть такими:

  • отвернуть два самореза крестообразной отверткой и вынуть плафон;
  • заменить лампу, предварительно убрав прозрачную крышку сверху.

Стоп-сигнал и задний ход

Снять и установить фонарь стопового сигнала и свет заднего хода можно по следующей схеме:

  • снять плату фонаря, сжав выступы;
  • извлечь лампу, произведя нажатие вниз и поворот против часовой стрелки;
  • отсоединить разъем проводки;
  • открутить гайки (две крайние и две средние) декоративной накладки, используя инструмент соответствующего размера;
  • снять накладку;
  • открутить две гайки, которыми закреплен фонарь, и снять его.

Примечание. Сборка происходит в обратном порядке.

Лампочка противотуманки

Для качественной замены источника света в , снимать ее не требуется.

Итак:

  • отсоединить минусовой провод (его клемму) от вывода аккумулятора;
  • снять резиновый защитный колпак с опоясывателя на обратной стороне отражателя;
  • снять с вывода отражателя наконечник «минусового» провода;
  • отвести скобу крепления лампы в виде пружины, сжав ее пальцами;
  • вывести лампу из отверстия, которое находится в отражателе;
  • отсоединить от провода лампы наконечник «плюсового» провода.

Собрать лампу можно, соблюдая обратный порядок действий.

Замена всей противотуманной фары

Если требуется заменить всю противотуманную фару, действия такие:

  • отсоединить колодку ее проводов от жгута;
  • открутить два самореза крепления облицовки крестообразной отверткой;
  • снять облицовку;
  • снять фару;
  • установить новую фару в обратной последовательности.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

  1. Контроллер зажигания,
  2. Датчики кислорода, расхода воздуха, расчета скорости,
  3. Топливный насос и реле, форсунки,
  4. Вентилятор,
  5. Бензонасос,
  6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Не работают обе блок-фары

В том случае, когда отказывают сразу две блок-фары (и при этом не работает как дальний, так и ближний свет), в первую очередь осматривают переключатель ответственный за наружное освещение. Протестировать цепь нетрудно с помощью контрольной лампочки или обычного тестера. Один провод прикладывают к массе, а другой – к 30-й клемме. Если проблема не в этом, то на ней будет 12 вольт (причем даже при отключенном зажигании). После поворота ключа напряжение поступит и на клемму 10. Такие результаты диагностики позволяют со всей уверенностью говорить, что свет не горит именно из-за переключателя.

Если же напряжения нет на названных выше клеммах, то скорее всего возник обрыв проводов или утерян контакт.

Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Расположение и тонкости проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и опуститься под нее.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Спутать его с каким-либо другим узлом весьма сложно, ведь только к этому элементу коробки передач подходят провода. Теперь переходим непосредственно к проверке.

Последовательность действий следующая:

  • Отбрасывайте клемму от датчика;
  • подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
  • переводите ручку КПП в положение задней скорости;
  • включите зажигание;
  • смотрите показания мультиметра.

Если на табло показывает сопротивление 0 Ом и звенит «пищалка», то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Идеи тюнинга фар и их реализация

Одним из вариантов тюнинга фар ВАЗ 2112 своими руками является установка альтернативной оптики. Она надежна, улучшает качество света, повышает функциональность, меняет внешний облик авто. С помощью дизайна фарам можно придать разную форму. Кроме того, можно тонировать фары под хром, окрасить в тускло черный цвет или любой другой.

Большой популярностью в последнее время пользуются фары ангельские глазки на ВАЗ 2112. Они встраиваются в блок-фару, придавая автомобилю необычный внешний вид. Устанавливают на десятки фары клюшки.

Тюнинг фар ВАЗ 2112 может заключаться в установке дополнительной защиты в виде решеток либо путем наклеивания бронированной пленки. Это защитит оптику от механических повреждений. Можно установить пластмассовые «очки» сетчатого типа.

.Спрашивает : Василий Полункин.Суть вопроса : перестал гореть ближний свет на ВАЗ-2112, что делать?

Добрый день. Буквально только что, выхожу из машины и вижу темноту. Не горит левая лампочка ближнего света. Справа то горит, но у меня там мутная стояла какая-то, видно плохо. Я переставил их местами, левую в правую, правая светит, левая нет.

Тогда интересно, почему не горит именно левая фара. Дальний на левой работает, а вот ближний нет. Что делать?

The following two tabs change content below.

Эксперт по автомобилям Лада с многолетним стажем. Владею автомобилем Лада Гранта, собираю корч на базе «Приоры». Иногда остаюсь с ночёвкой в гараже. Моя жена к автомобилям ревнует меня больше, чем к женщинам.

Если при включении ближнего света ничего не происходит. Именно ничего, даже на панели приборов не загорается индикатор, значит неисправна кнопка включения.

Предохранитель

В большинстве случаев, если перестала работать какая-либо электрическая цепь на автомобиле — виной тому предохранитель. Скорее всего произошёл скачок напряжения, и предохранитель выбило.

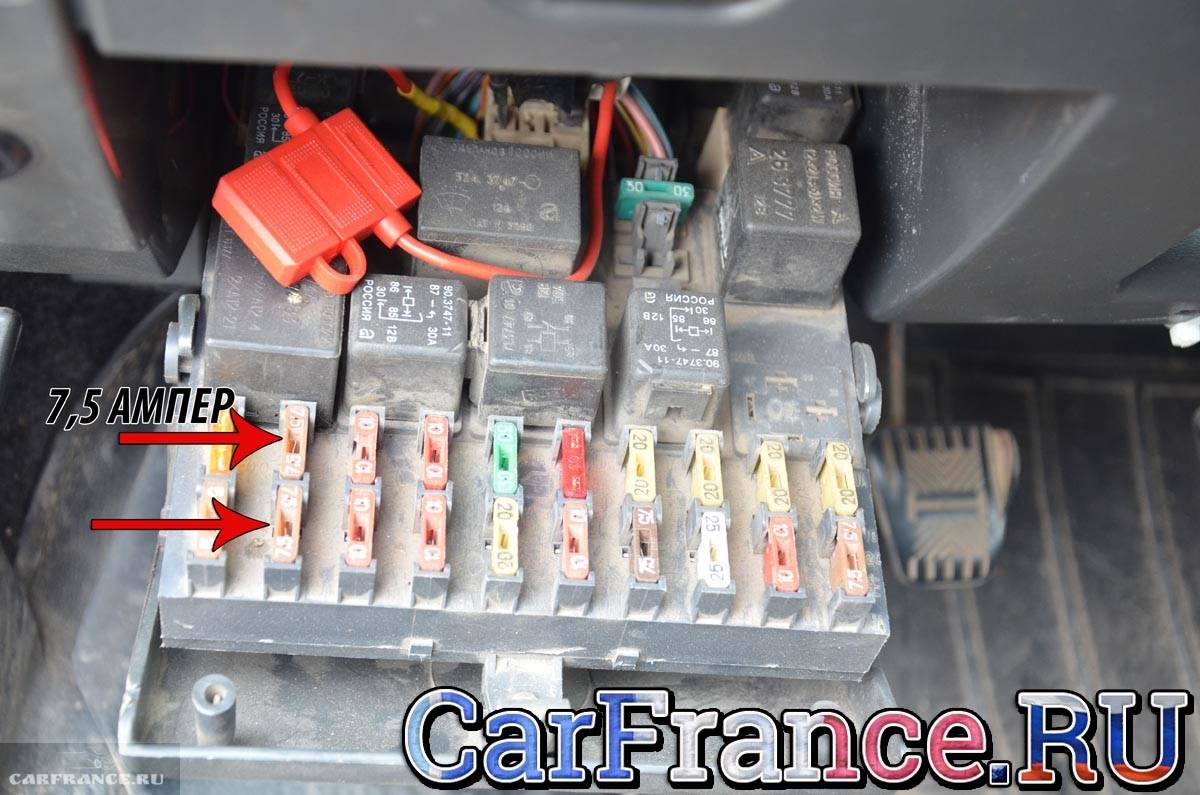

Расположение предохранителя левой и правой ламп ближнего света

  • F2 — 7,5А — Левая фара (ближний свет)
  • F12 — 7,5А — Правая фара (ближний свет)

Устройство, ремонт и замена передних и задних габаритов ВАЗ 2110

ПДД четко предписывают, что нельзя ехать в темное время суток или при недостаточной видимости без включенных габаритов, как спереди, так и сзади автомобиля. Сегодня мы рассмотрим, как устроены габариты на ВАЗ 2110, какими могут быть причины поломок, способы их устранения.

Ваз 2110 с габаритными огнями и ДХО

Назначение

Передние габариты называются головными лампами, они находятся в блок-фаре впереди автомобиля по обеим его сторонам. Они – крайние по бокам в системе освещения, а своим названием обязаны тому, что показывают встречным транспортным средствам габариты машины по ширине.

Различные варианты габаритных и дневных ходовых огней

Точно для такой же миссии предназначены задние габариты, — чтобы вас видел тот, кто едет следом. Особенно это актуально во время обгона, вы же не хотите, чтобы кто-то, не разглядев реальных размеров, задел вашу «ласточку».

Тюнингованные задние габаритные огни

Отсюда важный совет: если вдруг так случится, что ехать нужно во что бы то ни стало а вы обнаруживаете, что перегорела лампочка в левом габарите, замена ее на новую невозможна ввиду отсутствия таковой, не поленитесь и переставьте из правого. А как это сделать, мы расскажем.

Устройство

Головные лампы (передние габариты) являются частью блок-фары. Задние габариты входят в состав заднего фонаря ВАЗ 2110, являясь одной из его секций. Рядом расположена задняя противотуманка, задняя фара, поворотный указатель, катафот, сигнал торможения и габарит.

Противотуманные фары не только улучшат экстерьер автомобиля, но и поспособствуют улучшению безопасности. О подключении противотуманок можно прочитать здесь: //vazweb.ru/desyatka/osveshchenie/kak-podklyuchit-protivotumanki.html

Причины поломок

Причин неисправностей может быть немало. Наиболее часто встречающаяся – перегорают лампы, что естественно, лишает возможности включить габаритные огни. Особенно ненадежны в этом отношении лампы, завезенные к нам из Поднебесной.

Хоть и привлекают они более чем «демократичной» ценой, да и в любой торговой точке их навалом, зато мороки с ними не оберешься. Поэтому, возможно, следует вспомнить поговорку о том, что не такие уж мы богатые люди, чтобы покупать дешевые вещи дважды.

Хорошие фирменные лампочки прослужат в разы дольше, к тому же не придется их бесконечно менять.

Варианты ламп для габаритов

Иногда наблюдается «мигание» габаритов, или же мигание освещения приборного щитка, когда включаются габаритные огни. Многие винят в этом реле габаритов, однако отыскать его не могут. В карбюраторном ВАЗ 2110 реле габаритов не существует, есть только реле на дальний и ближний свет.

Монтажный блок и реле и предохранителями

Никогда, ни при каких обстоятельствах, не должна производиться замена сгоревшего предохранителя на более мощный, а то и вообще – на «жучок».

Выбрать альтернативную лампу ближнего света поможет данный материал: //vazweb.ru/desyatka/osveshchenie/lampa-blizhnego-sveta.html

Ремонт

Как уже сказано, запрещено движение машины вечером или ночью, если не горят габаритные огни, поэтому займемся поиском причины, а затем устраним ее.

Если вы уверены, что пути, по которым проходит электричество, исправны, первым делом проверьте, не сгорели ли лампы. И если им нужна замена, проделайте ее.

Для головной лампы порядок замены таков:

  • Открываем капот;
  • Отключаем АКБ, а еще лучше – снимаем ее. Ведь речь идет об электричестве, что небезопасно;
  • Со стороны подкапотного пространства, придерживая лампу рукой, отсоединяем провода, непосредственно идущие к лампочке от колодки;
  • Снимаем резиновый чехол;
  • Отодвигаем вбок фиксатор, выведя из зацепления пружину с крючком;
  • Вынимаем лампочку габаритов;
  • Меняем ее на новую и собираем все заново.

Когда замена произведена, проверяем, горят ли головные лампы.

Лампочки в задние габариты на ВАЗ 2110 ставятся так:

  • Обесточиваем автомобиль;
  • Со стороны багажника (открытого) снимаем контактную часть заднего фонаря с лампами. Для этого нужно отжать защелки;
  • Вынуть лампочку габаритов, заменить ее на новую.

Нюансы установки ксенона в противотуманки рассмотрены здесь: //vazweb.ru/desyatka/osveshchenie/ksenon-v-protivotumanki.html

Не забывайте о том, что голыми руками касаться галогенной лампы нельзя. Замену нужно производить в перчатках. Дело в том, что на месте прикосновения к лампочке возникнут темные пятна. К тому же, доказано – такая лампочка значительно быстрее перегорает.

  • Вениамин
  • Распечатать

Способы устранения поломок

Какие существуют варианты устранения неполадок:

  1. При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
  2. При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
  3. Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
  4. Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

Инструкция по демонтажу приборки

Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:

Для начала вам потребуется выкрутить крестообразной отверткой два самореза, расположенных на верхней накладке.
После этого также надо открутить еще два болта, они находятся на нижней части накладки.
Затем надо осторожно отсоединить накладку и убрать ее в сторону.
Далее, производится отключение разъемов с проводкой от кнопок, расположенных по бокам от приборки. Это позволит отодвинуть накладку в сторону.
Только после этих действий вы можете выкрутить два болтика, которые фиксируют приборку к центральной консоли. Они находятся по торцам.
Затем необходимо аккуратно сдвинуть комбинация назад, параллельно отсоединив ее от металлических пластин, установленных сверху.
Для полного демонтажа нужно также отключить два разъем с подведенной проводкой с обратной стороны щитка

Сделав это, вы можете демонтировать устройство из посадочного места и заняться его ремонтом либо заменой. Процедура сборки осуществляется в обратной последовательности.

Они находятся по торцам.
Затем необходимо аккуратно сдвинуть комбинация назад, параллельно отсоединив ее от металлических пластин, установленных сверху.
Для полного демонтажа нужно также отключить два разъем с подведенной проводкой с обратной стороны щитка. Сделав это, вы можете демонтировать устройство из посадочного места и заняться его ремонтом либо заменой. Процедура сборки осуществляется в обратной последовательности.

Распространенные проблемы с оптикой и способы их устранения

Проблемы с автомобильной оптикой можно разделить на неисправности механического и электрического характера.

Во время эксплуатации автомобильная оптика подвергается механическим воздействиям. Ее могут повредить мелкие и крупные камешки, песок, ветки кустарников и т.д. Самый простой способ устранения повреждений – замена блок-фары или фонаря. Для этого нужно знать как снять фару на ВАЗ 2112. Но можно оптику восстановить своими руками.

Возможны следующие неполадки механического характера:

  • трещины и царапины на поверхности стекла;
  • повреждение крепежных элементов;
  • нарушение герметичности.

Царапины и трещины устраняться путем шлифовки и полировки. Разрушенные крепежные элементы заменяются новыми. При нарушении герметичности, оптика потеет, поэтому требуется ее восстановить, так как ухудшается видимость, и окисляются контакты. Для серьезных механических повреждений в виде сколов инструменты подбираются в зависимости от степени повреждений.

Перед ремонтом следует изучить материал изготовления оптики. В зависимости от этого можно применить холодную или обычную сварку.

Что касается электрических неполадок, то чаще всего причина в перегоревших лампочках. В этом случае их нужно заменить.

Если причина не в лампочках, то возможны следующие неисправности:

  • перегорел предохранитель;
  • не работает реле переключения;
  • окислились или подгорели контакты;
  • неисправен выключатель;
  • нарушена целостность проводки;пропала «масса».

Если не горят стоп-сигналы ВАЗ 2112, не работают поворотники или полностью пропал свет, нужно последовательно проверять все элементы, которые входят в систему освещения, включая блок предохранителей и источники питания.

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

  1. Спидометр.
  2. Тахометр.
  3. Указатель уровня топлива.
  4. Указатель поворотов.
  5. Указатель температуры жидкости в охладительной системе.
  6. Контрольные лампочки.
  7. Колодки для подключения проводов.

Перед тем, как начать производить какие-то работы с приборной панелью, рекомендуется ознакомиться с ее распиновкой. Говоря другими словами, изначально надо понять, куда какой провод идёт и для чего он предназначается.

Распиновка и схема панели приборов

Распиновка панели приборов

1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива.

Устранение проблем

Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

  1. Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов. Пришлось менять все лампочки. Проверка и замена лампочек подсветки
  2. Отказ узла. Это проблема самая серьезная из всех. В данной ситуации перестают функционировать все приборы. Для того чтобы устранить проблему изначально надо проверить предохранитель №1 (5 ампер изначально, но у нас стоит 7.5, 5 амперный выбивало). Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.

    Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.

  3. Прыгают стрелки. Тут в основном причина заключается в том, что плохая масса на щитке. Чтобы добраться до массового провода потребуется вытянуть автомагнитолу. Может такой провод быть смещен в сторону при установке, например, сигнализации. Поэтому, если в машине есть сигнализация, а провода под магнитолой не окажется, искать его надо в другом месте. Он может быть за обивкой салона в районе левой ноги водителя. Также провод массы может быть испорчен в процессе установки новой магнитолы. Такой провод надо не полениться и качественно прикрутить к кузову авто.
  4. Проблемы с щитком приборов. Тут потребуется проверить, всё ли с ним хорошо. Для этого его надо вытянуть с посадочного места, но не отсоединять провода. В проводке надо проверить напряжение. Обязательно также следует посмотреть на обратную сторону прибора, чтобы удостовериться, что токопроводящие дорожки не повреждены.
  5. Прикуриватель. Часто панель приборов может выйти из строя по причине прикуривателя (о замене прикуривателя см. «выполняем замену прикуривателя на ВАЗ-2112 своими руками«). Водители через такой разъем могут использовать разные дополнительные устройства, например, зарядки для телефона. В результате потребляется большое количество энергии, что и вызывает перегорание предохранителей. По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости. Предохранитель прикуривателя — F18
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
