Меняем топливный фильтр на Рено Логан первая фаза своими руками (фото и видео)

ИСТОРИЯ МОДЕЛИ

2004 Дебют «Рено-Логан». В некоторых странах модель продается под маркой «Дачия». Кузова: седан и универсал. Двигатели (все — Р4): бензиновые — 1,4 л, 55 кВт/76 л.с.; 1,6 л, 64 кВт/87 л.с. или 77 кВт/104 л.с. (8- и 16- клапанные); дизельные — 1,5 л, 50 кВт/68 л.с.; 1,5 л, 63 кВт/86 л.с. Привод передний, М5.

2005 Освоено производство седана на предприятии «Автофрамос».

Крэш-тест «Дачии-Логан» по методике EuroNCAP: 8 баллов за фронтальный удар и 11 — за боковой. Итог: три звезды.

2009 Начало продаж на российском рынке 16-клапанной модификации.

2010 Рестайлинг. Изменились бамперы, решетка радиатора, оптика, панель приборов и обивка дверей.

Какой фильтр ставится на заводе?

Фильтры разделяются по каталожным номерам. Производитель устанавливает очищающие приборы следующих артикулов:

Эти детали можно купить у официального дилера или в надёжных магазинах автозапчастей. Стоимость фильтров варьируется от 500 до 800 рублей. Приборы работают на первой фазе. Детали для дизеля (артикул 164002670R) и бензина конструктивно различаются. Кроме того, нужно помнить, что оригинальный фильтр не может стоить меньше пятисот рублей: деталь по слишком низкой цене может оказаться подделкой сомнительного качества. Контрафактный аналог не сможет фильтровать топливо автомобиля должным образом, что приведёт к выходу из строя клапанов бензонасоса.

Читать дальше: Как наклеить бронированную пленку на фары

Как выбрать топливный фильтр на Логан? Что лучше? Аналог или оригинал?

Естественно, оригинальный элемент обеспечит более надёжное и долговечное функционирование топливной системы автомобиля. Однако возникают ситуации, когда установка оригинала невозможна

В этом случае следует обратить внимание на качественные аналоги. Среди них выделяются такие марки:

• SCT (ST 393). 240–359 руб.
• АТ. (2161-200FF). 250–500 руб.
• Big GB-331PL. 300–500 руб.

Помимо вышеперечисленных, автомобилисты отмечают приборы для очистки топлива Fortech.

Выбор воздушного фильтра

Воздушные фильтры для Рено Логан делятся на 2 типа:

• Оригинальные — фильтрующие элементы, созданные корпорацией Рено;
• Аналоговые — разработанные иными производителями, но подходящие для машин марки Рено по всем техническим параметрам.

В случае Renault Logan, встаёт вопрос о поиске совместимых аналогов, потому что оригинальные запчасти стоят неоправданно дорого. На Рено Логан разных поколений, в зависимости от двигателя, устанавливаются следующие типы воздушного фильтра:

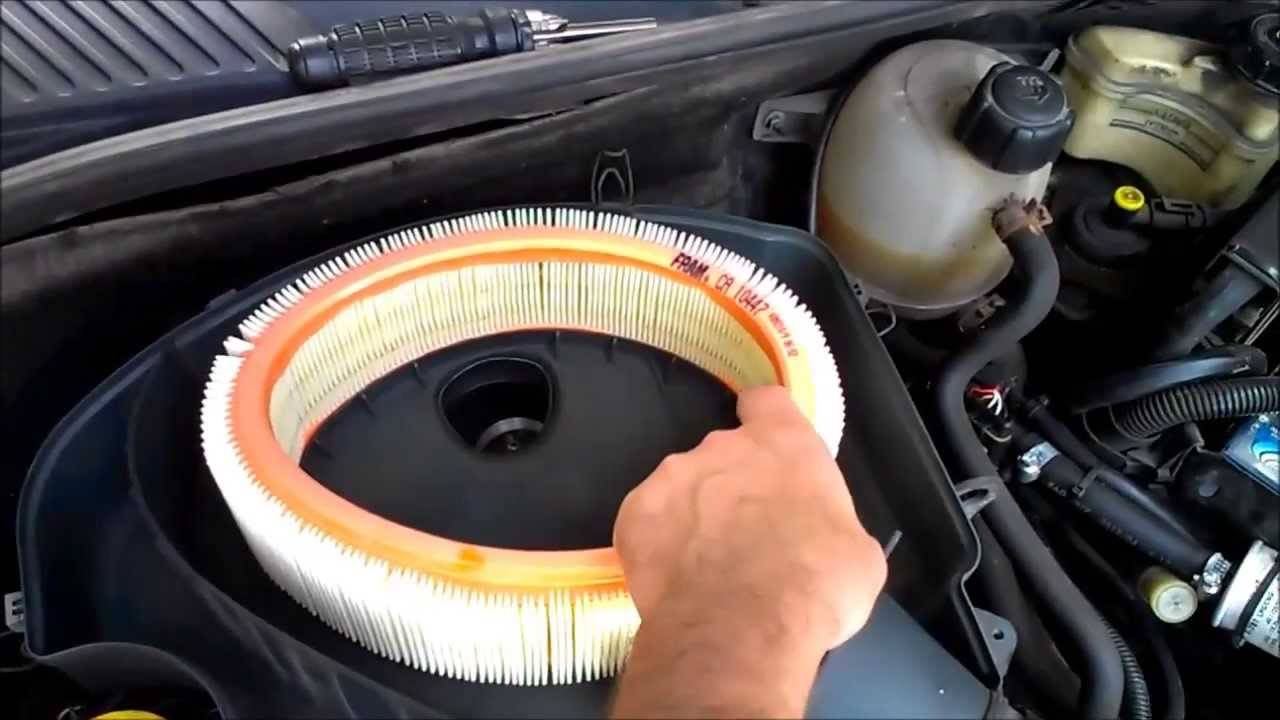

• Овальный — предназначен для 8-клапанных двигателей объёмом на 1.4 и 1.6 литра;
• Трапецевидный — устанавливается на 16-клапанный мотор объёмом в 1,6 литров;

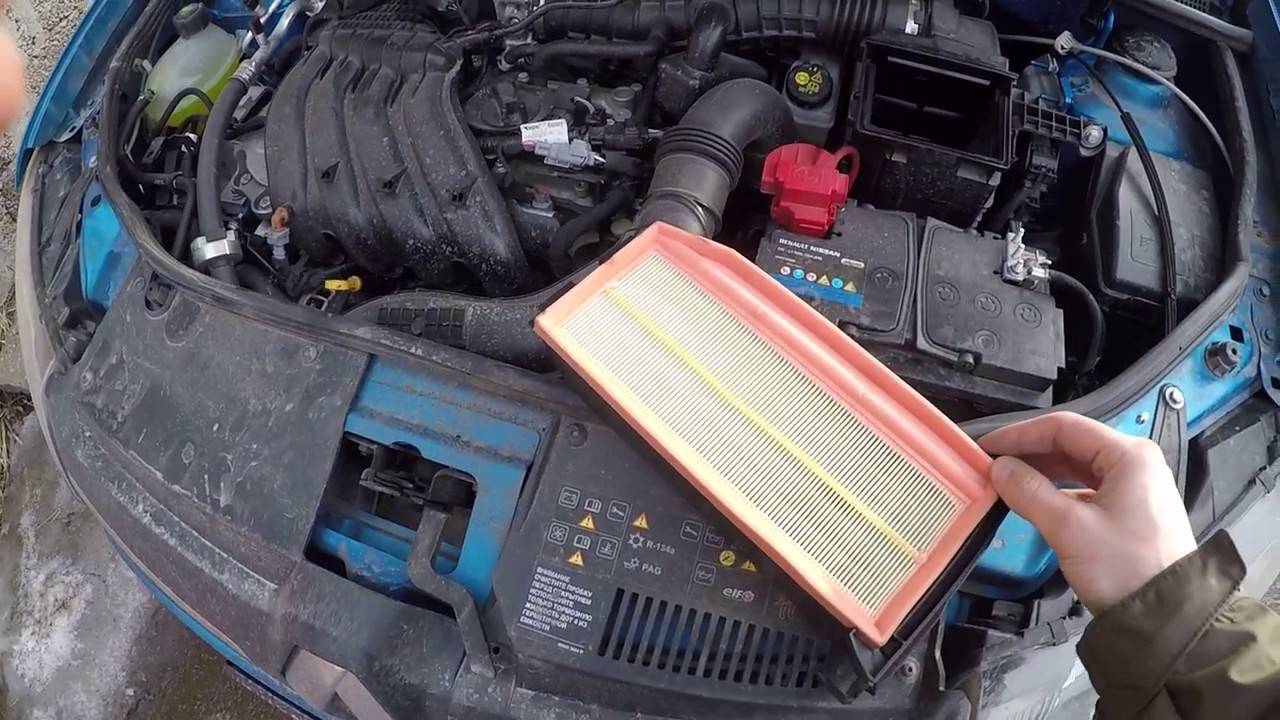

• Прямоугольный — предпочтителен для Рено Логан 2-го поколения.

Для установки на автомобиль рассматриваемой марки подходят аналоговые воздушные фильтры следующих марок:

• Goodwill;
• Bosch;
• Filtron.

Перечисленные фильтрующие элементы по техническим характеристикам ничуть не уступают оригинальным деталям для Рено Логан, однако выгодно отличаются в плане цены. Цена на рассматриваемые аналоги варьируется в пределах 200-300 рублей, в то время как цена оригинального фильтра — 700 рублей. При этом аналоговые детали можно найти в любом магазине автомобильных запчастей, в то время как фильтры Рено продаются далеко не везде.

Процесс замены

Перед тем, как приступить к замене фильтра на Рено Логан, необходимо подготовить требуемые инструменты. Автолюбителю потребуется:

• Набор гаечных ключей;
• Чистые тряпки;
• Новый фильтрующий элемент;
• Отвёртка среднего диаметра.

Дальнейшая процедура зависит от расположения фильтра. Данная деталь, в зависимости от поколения Рено Логан и типа двигателя, может находиться в верхней части карбюратора или внутри воздухозаборника. Для снятия отработанного фильтра необходимо:

• Заглушить двигатель;
• Открутить заготовленной отвёрткой болты держателя воздухозаборника или верхней панели карбюратора;
• Снять деталь, препятствующую доступу к утилизируемому фильтру;
• Достать устаревший фильтрующий элемент.

Перед установкой нового воздушного фильтра необходимо очистить воздухозаборник и карбюратор от скопившихся в них пыли. Сделать это можно при помощи заготовленной заранее ветоши. После чистки устанавливается новый воздушный фильтр, и все детали возвращаются в исходное положение.

Важно! При установке фильтрующего элемента необходимо проследить, чтобы крышка агрегата плотно прилегала к его корпусу. В противном случае возникнут щели, через которые в двигатель будет попадать неочищенный воздух, что может стать причиной серьёзных поломок системы Рено Логан

8-клапанный и 16-клапанный двигатель

Замена воздушного фильтра в Рено Логан 1.4, 1.6, 2 является стандартной процедурой, не имеющей особых отличий, зависящих от вместимости двигателя. Разница заключается только в расположении фильтрующего элемента в автомобилях с 8-клапанным и 16-клапанным двигателем и в зависящем от этого процессе замены.

В случае наличия 8-клапанного двигателя, фильтр располагается в верхней части карбюратора. Чтобы снять деталь, необходимо устранить фиксаторы, которые располагаются по обе стороны от фильтрующего элемента. После этого требуется устранение болтов на корпусе защитной коробки фильтра и нижними саморезами. Патрубки воздухозаборника при извлечении рассматриваемой детали необходимо отвести в сторону, потому что они могут послужить препятствием устранению отработанного материала. После перечисленных манипуляций фильтровальная коробка изымается, чистится, после чего производится смена фильтра.

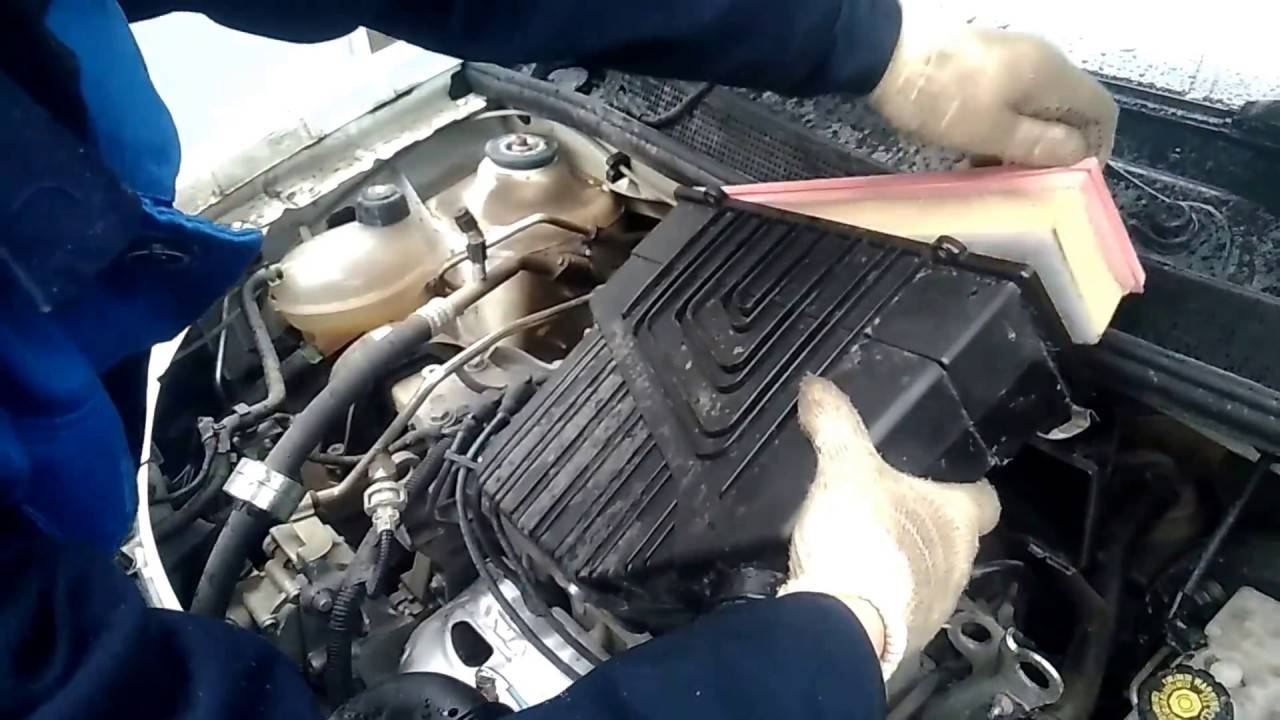

Если двигатель оснащён 16 клапанами, то фильтрующий элемент, вероятнее всего, располагается внутри воздухозаборника. По этой причине сама процедура смены фильтрующего элемента — несколько сложнее:

• Убирается резиновый уплотнитель;
• В местах закрепления предыдущего фильтра отсоединяются патрубки воздухозаборника и сам агрегат;
• Шланг вакуумного насоса, присоединённый к коробке фильтрующего элемента, отводится в сторону;
• Утилизируемая деталь аккуратно отсоединяется от креплений, чтобы избегать повреждения резонатора.

Воздушные фильтры предназначены для одноразового использования в системе Рено Логан. Не следует использовать утилизированный фильтрующий элемент даже при тщательной промывке. В детали накапливаются вредные элементы, способные загрязнить топливную систему транспортного средства и нанести ей непоправимый вред.

Проверьте канавки шин

Шины, сделанные в Северной Америке, должны иметь формованные «полоски из износа», чтобы было легко увидеть, когда по закону требуется замена шин.

Однако, если вы катаетесь под дождем, вы должны осматривать шины, как только протектора будет меньше 3 мм (1/8 дюйма). В противном случае, ваши шины могут не сливать воду достаточно быстро, и вы рискуете почувствовать аквапланирование — очень опасное явление, которое заставляет ваш автомобиль терять контакт с дорогой и его заносит. После таких выкрутасов может потребоваться техническое обслуживание Рено Логан

Для езды по снегу вам понадобится не менее 5 мм (3/16 дюйма). Вы можете проверить протектор, вставив монету в одну из канавок зимней шины. Если вы видите кончик дуги, ваш паз меньше 4,8 мм (6/32 дюйма).

Замена топливного фильтра Рено Логан 2

Если вы разбираетесь в технической стороне Рено Логан 2 поколения, то вы можете сэкономить, посетив СТО и самостоятельно проведя процедуру замены фильтра. Это не займет много времени.

Алгоритм действий в случае с Логаном 2-го поколения следующий:

Перед началом работы нужно снять заднее сиденье Рено Логан. Это разблокирует узел. Необходимо зажать нижний край подушки и сильно потянуть. Защелки откроются и их можно будет легко снять.

На защитной крышке топливного бака Логана можно увидеть стрелку, указывающую на защелку. Используйте отвертку с плоским лезвием, чтобы нажать в направлении стрелки. Защелка откроется, и крышку можно будет снять.

Для защиты системы от пыли и грязи следует очистить верхнюю часть бака и крышку насоса, которая находится под защитной крышкой.
Необходимо снять всю проводку, ведущую к топливному насосу. Требуется расчистить «путь» к коннектору, на котором стоит флаг

Его следует поддеть перфоратором или отверткой и осторожно перемещать. И тогда разъем легко снимается.
После разделения проводов пришло время снять шланг с насоса

Он держится на быстросъемных застежках. Можно нажимать на ствол пальцами, а можно снять шланг, чтобы не мешать дальнейшей работе.
Этот этап можно назвать самым сложным. Необходимо отделить гайку от пластика. И очень прочно фиксируется. И чтобы его открутить, придется приложить значительные усилия. Вы можете немного облегчить себе работу, если воспользуетесь съемником топливного насоса. Если такого инструмента нет в наличии, в качестве альтернативы можно взять газовый ключ. Ножки ключа должны упираться в стороны гайки и поворачиваться против часовой стрелки. Часто в подобных инструкциях пишут советы по использованию молотка и зубила для откручивания этой гайки. Ни в коем случае нельзя! Если вы будете следовать рекомендациям, вы попрощаетесь с баком, потому что он настолько деформирован, что переустановить запчасти уже не получится.
После вскрытия крышки помпы Логан будет видна резиновая прокладка
Важно просушить его тряпкой, иначе он вздуется.

Затем снимите топливный насос, но поплавок усложняет это действие. Для того, чтобы все работало плавно, нужно слегка наклонить корпус и плавно подвигать помпой, чтобы найти положение, при котором поплавок не мешает.
И, наконец, требуется удалить остатки топлива из насоса
Это легко сделать, нажав на вентиль в нижней части детали. Лучше будет слить жидкость в отдельную емкость.

Разбираем модуль

В дальнейшем это поможет вам не гадать, как проложить проводку, как отремонтировать трубки бензонасоса Рено Логан 2 и т.д.

Последовательность действий:

1. Отсоедините провода датчика уровня топлива. 2. Снимите выводы датчика с кронштейна на корпусе топливного модуля. 3. Вставляем узкую стальную пластину в отверстие направляющей датчика и выдавливаем фиксатор датчика. 4. Снимите датчик уровня топлива.

• Снимите дно. Делать это нужно очень аккуратно, чтобы не сломать защелки.
• Затем его необходимо снова очистить, стараясь не повредить ни сетчатый фильтр, ни прокладку.

1. Отсоедините жгут топливного насоса от разъема внутри крышки топливного модуля. 2. Затяните две защелки. 3. Снимите крышку топливного модуля с кронштейном насоса с корпуса модуля. 4. В корпусе топливного модуля установлен клапан для предотвращения вытекания топлива из корпуса.

Снимите клеммы и поплавок

Важно обратить внимание на то, как расположен топливный насос по отношению к забитому фильтру. Точно так же его нужно будет надеть после замены фильтра на новый. Для большей верности можно и сфотографировать

Для большей верности можно и сфотографировать.

1. Снимите уплотнительное кольцо трубки регулятора давления топлива. 2. Также снимите пружинную шайбу. 3. Снимите пружину трубки регулятора давления топлива. 4. Нажмите на защелку отверткой.

• Далее разрываем соединение на забитом фильтре Логана. Часть останется в трубе. Чтобы его вытащить, нужно обмотать трубки ветошью (чтобы не порвались), аккуратно отломить оставшийся кусок штуцера. Осталось встряхнуть его и промыть пробирки.
• Затем наденьте на них хомуты. С помощью строительного фена нагрейте трубки и установите новый фильтр. Освободите зажимы. Затяжка производится после фиксации проводки.

1. Снимите трубку регулятора давления топлива с втулки в крышке модуля. 2. Нажимаем отверткой на усики наконечника «земляного» кабеля. 3. Отсоедините трос регулятора давления топлива. 4. Затяните защелку отверткой.

Осталось все восстановить и вернуть Renault Logan второго поколения в исходное состояние, ориентируясь на сделанные фотографии.

Выбор топливного фильтра

Если в вашем автомобиле появились вышеописанные симптомы, значит необходимо задуматься о покупке нового фильтра. Выбор изделия зависит от поколения автомобиля. На первом используется быстросменный фильтр в виде цилиндрического элемента. Посадочное место идентично для всех типов мотора (1,4 и 1,6 литра). Каталожный номер этого продукта – 7700845961. Максимальная стоимость доходит до 400-500 рублей. Водители настоятельно рекомендуют покупать оригинальную продукцию. Она имеет наивысшее качество по сравнению с более дешевыми аналогами.

Совместимые фильтры на рынке также можно найти. Их стоит покупать только в том случае, если вы не смогли найти фирменный компонент. Среди альтернатив рекомендуем присмотреться:

• MANN WK 6002;
• Mahle KL 416/1;
• Bosch 0450905287.

Цена на эти модели, как правило, в 2 раза меньше чем у заводской продукции.

Во втором поколении «Рено-Логан» конструкция изменилась, и система очистки топлива была вмонтирована в топливный насос. Водители со своей стороны могут выполнить два действия: заменить сеточку грубой очистки в конструкции насоса. Ее артикул 6001546326. Цена сеточки мизерная, поэтому аналогов искать смысла нет. Сменить сам фильтр можно только вместе с топливным насосом. Последний имеет каталожный номер 6001547605 и ценник в 15-20 тысяч рублей. Если беспокоитесь о работе топливной системы, то заказывайте оригинал. В ином случае, конечно же, покупайте аналог Asam 30290 или Bosch 0986580957.

При покупке любых деталей рекомендуем изучить в Интернете, как выглядит упаковка. Это ваш единственный способ отличить качественную продукцию от подделки. Как правило, на коробке должен обязательно присутствовать штрих-код и другая подробная информация. Покупайте изделия у дилеров или проверенных техцентров.

Инструкция по замене на авто с двигателем 1,6 литра (до 2006 года)

На старых моделях Рено Логан, сошедших с конвейера до осени 2006 года, топливный фильтр разместили под бензобаком в районе правого заднего колеса, в том месте, где топливные патрубки выходят из бака. На автомобили, выпущенные уже после осени 2006 года, топливный фильтр стали устанавливать внутри топливного бака вместе с бензонасосом.

• На первом этапе работ, чтобы добраться до топливного фильтра, приподнимаем машину домкратом или загоняем ее на смотровую яму.
• С правой стороны задней части днища находим топливный фильтр. С помощью специальной жидкости «WD-40» ветошью стираем всю грязь.
• Устанавливаем под очистительный элемент емкость для слива остатков бензина

С обеих сторон отжимаем фиксирующие утяжки (зеленая и красная кнопка) и отсоединяем наконечники топливных патрубков.

Оттягиваем хомут и извлекаем из него топливный фильтр.

Устанавливаем новый фильтр в обратном порядке

При монтаже обратите внимание на стрелку, имеющуюся на его корпусе. Она указывает направление движения топлива по магистрали

Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов

Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов.

• Подсоединяем колодку жгута проводов к разъему крышки топливного модуля и клемму провода к «минусовому» выводу аккумулятора.
• Для заполнения системы топливом запускаем двигатель. При этом в течение 2 – 4 с вы будете слышать пощелкивания работающего топливного насоса. Когда насос выключится, проверяем герметичность соединений топливных шлангов и фильтра. Тройник и топливную трубку с поврежденными наконечниками, неисправными фиксаторами и фильтр с негерметичным корпусом заменяем новыми.

• Спускаем давление в топливной системе.
• Снимаем заднее пассажирское сидение, чтобы добраться до технологического отверстия бензобака.
• На крышке бензобака находим стрелку, которая указывает на расположение защелки. Поддеваем ее плоской отверткой и отодвигаем в сторону.

Счищаем всю грязь с поверхности и вынимаем разъем с проводами.

Отжимаем фиксирующую утяжку на наконечнике топливного патрубка и отсоединяем его. Если к блоку подходят два патрубка, действуем аналогичным образом.

Далее съемником откручиваем уплотнительное кольцо и извлекаем его.

После выемки резиновой прокладки обязательно протираем ее. В противном случае под воздействием топлива, она разбухнет, и вы ее не сможете поставить на место.

Извлекаем блок топливного фильтра.

Как мы уже писали выше, фильтр тонкой очистки нельзя заменить отдельно от бензонасоса. Поэтому необходимо приобретать весь топливный модуль в сборе. Заменить или продуть можно только сеточку грубой очистки. Также можно промыть стакан сбора бензина.

Далее производим монтаж всех элементов в обратной последовательности.

ПОДРОБНОСТИ: Замена салонного фильтра на Рено Лагуна

Замену топливного фильтра на автомобиле Рено Логан удобно проводить на смотровой яме или эстакаде. Перед сменой обязательно сбрасываем давление топлива.

Подготовительный этап

1. Отключаем зажигание и поднимаем капот.
2. Снимаем с аккумулятора клемму «минус».
3. Открываем крышку блока реле. Он расположен возле аккумулятора.
4. Вынимаем реле бензонасоса. На обратной стороне крышки указано место установки реле.
5. Устанавливаем минусовую клемму на место.
6. Заводим автомобиль и даём поработать двигателю на холостых оборотах 2–3 минуты. Он заглохнет сам. Топливо насос не качает, давление в топливной системе сброшено.
7. Выключаем зажигание.
8. Скидываем минусовую клемму с аккумулятора.

Замена топливного фильтра

1. Находим фильтр снизу автомобиля.
2. Очищаем его и трубопроводы от грязи с помощью металлической щётки, ветоши и средства WD-40.
3. Отсоединяем подводящий трубопровод, нажимая кнопку-фиксатор на наконечнике.
4. Сливаем остатки бензина в приготовленную ёмкость.
5. Отсоединяем трубопровод с другой стороны. Вытекающее топливо направляем в ёмкость.
6. Ослабляем хомут крепления и извлекаем топливный фильтр.
7. Устанавливаем новый фильтр. Следим, чтобы стрелка на фильтре топлива совпадала с направлением движения бензина в системе.
8. Защёлкиваем наконечники на входе и выходе топливного фильтра.
9. Устанавливаем реле топливного насоса и устанавливаем клемму на аккумулятор.

Видео про замену топливного фильтра на Рено Логан

Если в пошаговой инструкции не всё понятно, то предлагаем просмотреть видео о замене фильтра на автомобиле Renault Logan.

Артикулы

В каталоге Рено есть деталь с номером 7700845961. Как она выглядит, показано на фото.

Оригинальный топливный фильтр

Теперь перечислим аналоги:

• PEUGEOT-CITROEN 1567C6 или 1567C8
• ASAM 30515
• GOODWILL FG 300
• FINWHALE PF104
• FRAM G10230 или G5857
• FILTRON PP831/1
• BOSCH 0 450 905 287 или 0 450 902 161
• JAPANPARTS FC-120S
• HENGST FILTER H107WK
• HYUNDAI 31911-3A000
• ALCO SP-2061
• BLUE PRINT ADN12324
• AMC NF-2360
• MECAFILTER ELE6015
• NISSAN 16400JD51A
• KOLBENSCHMIDT 50013623
• VAG 6N0 201 511 A
• PROFIT 1530-0730
• UFI 31.710.00
• MAPCO 62072
• OPEL 818 513
• MISFAT E710
• SCT ST 393
• KNECHT KL 416/1
• LYNXauto LF-1400
• JAPKO 30120
• SOFIMA S 1710 B
• BRECKNER BK10201
• BUGUS QIN54
• CHAMPION L236
• MANN WK6002
• FRANCECAR FCR210130
• VALEO 587002 или 587001
• «Невский фильтр» NF2115g

Основная суть – в том, чтобы не купить фильтр «под хомуты». На патрубках должны быть буртики. Если их нет, говорим продавцу «до свидания».

Как заменить салонный фильтр на автомобиле Рено Меган 2

Салонный фильтр – это важнейшая составляющая вашей машины. Своевременная замена салонного фильтра Рено Меган 2 обезопасит ваш автомобиль от попадания в салон газов двигателя, от скопления копоти, выбросов, а также пыли, микроскопических грибков, бактерий, различных насекомых и пыльцы.

Замена такого фильтра для салона должна осуществляться каждые 15 – 20 тыс. км. или раз в год (смотря, что наступит раньше). Он может быть таких типов:

• однослойного типа, который будет очищать от попадающих насекомых, скопляющейся копоти, собирающейся пыльцы растений и тополиного пуха;
• двухслойного типа, способен устранять токсичные газы и неприятные запахи салона;
• трёхслойного типа, такая вещь выполняет функции первого и второго;
• комбинированного типа, который является самым компактным и удобным вариантом, спасающим от любых загрязнений.

Вид старого и нового фильтра

Порой хоть и указаны специальные рамки, которые ограничивают работу одного фильтра до определённого срока, но водители частенько не сразу кидаются и постоянно замена салонного фильтра откладывается на потом. Для автомобиля Рено Меган 2 такое поведение может опрокинуться поломками и существенно навредить.

Самым распространённым и критичным пунктом, который свидетельствует о полном загрязнении, является появление неприятного запаха внутри машины. В такой ситуации, требуется срочная замена.

Существуют основные признаки, при наличии которых замена салонного фильтра Рено Меган 2 больше не может откладываться на потом:

Если вы чувствуете, что летом слишком жарко в кабине, а зимой отопление не греет (это свидетельствует о нарушении микроклимата).
Вы услышали посторонние неприятные запахи в салоне и не смогли на первый взгляд определить, откуда он доносится.
Вы устали от того, что быстро запотевают окна (зачастую это зависит от ухудшения работы вентиляционной системы).
Вы обратили внимание, что ветровое стекло и приборная панель стали чаще загрязнятся.

Помимо этих четырёх признаков, автофильтр для салона рекомендуется менять перед началом летнего сезона. Никогда не пытайтесь восстановить старую деталь, она никогда не будет подлежать восстановлению.

Месторасположение салонного фильтра в Рено Меган 2

Где находится фильтр

Существует три места расположения этой детали – это:

1. Моторный отсек.
2. Перчаточный ящик.
3. Под педалями управления.

В автомобиле Рено Меган 2 найти фильтр для салона можно в перчаточном отсеке, чтобы до него добраться, необходимо снять этот ящик.

Инструкция по замене

Итак, если вы определили у себя наличие хотя бы одного признака из выше перечисленных или же вы уже отъездили 20 000 км, или просто с момента последней замены или покупки прошел ровно год, вам пора заменить старую деталь на новую во избежание негативных последствий. Это легко сделать своими руками, не отвозя машину в сервисный центр.

1. Снимите бардачок, для этого открутите все шурупы на которых он держится с помощью отвёртки. Деталь для замены находится сразу за ним.
2. Оттяните вверх и отогните накладку с порога. Клацнут защелки и она вылезет. Таким образом, будем выходить каждая следующая, двигайтесь вверх по бардачку. Закончить процедуру следует сниманием последней накладки, которая находится на торпеде.
3. Открутите оставшиеся болты. Снимаем основной болт на котором держится бардачок.

   Откручиваем болты с бардачка

4. Вам нужно открутить 6 винтов. Они расположены в такой последовательности: первый справа под накладкой (снимаем с помощью тонкой отвёртки, можно поддеть), потом три в самом бардачке и ещё две по бокам.
5. Чтобы снять саму накладку, согните её посередине и потяните на себя.
6. Слева внизу перчаточного отсека вы нащупаете отвёрткой защелку, с помощью неё попробуйте щелкнуть. После попробуйте потянуть бардачок в свою сторону, он должен легко и без проблем снятся. Можно попробовать не искать защелку, а просто потянуть на себя, но такое действие грозит поломками.
7. Сначала на глаза вам попадётся воздуховод, а потом и фильтр. Снять его необходимо горизонтальным движением вправо.
8. После того как вы сняли его, включите пылесос и очистите место крепление детали. Наверняка там собралось много мусора.
9. Теперь можно установить новую деталь. Если хотите, то закрепите её шайбой с помощью самореза (3,5х12мм).
10. Дальше собираем всё в обратном порядке.

Замена выполнена успешно

Видео «Замена масла в КПП»

Просмотрев видео вы сможете самостоятельно поменять фильтр у себя в машине. Если вы смогли произвести замену благодаря нашей статье, тогда не забудьте оставить свой отзыв о нашем сайте.

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи:Оцени автора (1

Как заменить воздушный фильтр Рено Логан 1.6 на 8 и 16 клапанов

Автомобиль Renault Logan с бензиновым силовым агрегатом оборудован системой очистки воздуха, поступающего в двигатель. Главная составляющая системы – воздушный фильтр. Он требует регулярной замены. Французский автомобиль Renault Logan второго поколения комплектовался двумя видами двигателей: с 16 и 8 клапанами. Размеры, форма и порядок замены фильтрующего элемента в авто с разными силовыми агрегатами отличаются. Последовательности операций на каждом из этих автомобилей описаны ниже.

На фото чётко виден корпус воздушного фильтра на автомобиле Renault Logan

Когда нужно делать замену?

В инструкции по эксплуатации Renault Logan конструкторы прописали, что замену фильтрующего элемента проводят каждые 15 тысяч километра пробега для автомобилей с мотором на 16 клапанов и каждые 30 тысяч для 8-клапанных двигателей.

Мотористы рекомендуют менять фильтр воздуха каждые 8-10 тысяч пробега. Временной интервал отличается от предписаний производителя. На это есть причины. Условия эксплуатации Renault Logan в России и других постсоветских странах экстремальные. В Европе дороги чище и лучше.

По результатам исследований, проводимые независимыми экспертами, запылённость российских автомобильных дорог в 5 раз выше, чем в Европе

Придётся менять воздушный фильтр раньше срока, если при эксплуатации Renault Logan появились такого рода проблемы:

• резко увеличился расход бензина;
• при ускорении появились «провалы»;
• автомобиль не «тянет»;
• произошло засорение камеры сгорания двигателя;
• частое загрязнение дроссельной заслонки.

Фильтр какого производителя выбрать?

Бытует мнение, что производитель воздушного фильтра неважен. Но помните, что некачественная автозапчасть приводит к поломкам транспортного средства и двигателя внутреннего сгорания (ДВС).

На автомобильном рынке запасных частей представлено сотни производителей расходников, в том числе и воздушных фильтров. Сам Renault не выпускает фильтрующие элементы.

Воздушные фильтры заказывают у других производителей. В оригинальной комплектации на Renault Logan установлен фильтрующий элемент от фирмы Mahle.

Главный критерий выбора – это соотношение цены и качества

Наверняка фильтрующий элемент другой фирмы справится не хуже. Главный критерий выбора – это соотношение цены и качества.

Пошаговая инструкция замены

Перед заменой фильтрующего элемента в системе очистки воздуха приготовим необходимый инструмент. Конструкция корпуса воздушного фильтра и крепление отличается для 16- и 8-клапанного двигателей, поэтому используется разный инструмент. В обоих случаях понадобится специальный ключ TORX T25 (звёздочка), а для мотора 8v приготовим ещё и рожковый ключ на 8.

8-клапанный двигатель

Корпус воздушного фильтра размещён под капотом над двигателем. Он крепится 2 болтами и 2 саморезами. По бокам две металлические защёлки.

1. Откручиваем два болта в нижней части корпуса ключом на 8.
2. Откручиваем два самореза сверху на корпусе.
3. Отщёлкиваем две защёлки по бокам.
4. Отводим корпус воздушного фильтра в сторону и вытаскиваем старый фильтрующий элемент.
5. Протираем или продуваем корпус.
6. Устанавливаем новый воздушный фильтр.
7. Крепим корпус на защёлках и закручиваем 2 болта и 2 самореза.

16-клапанный двигатель

Корпус воздушного фильтра расположен за двигателем. К нему подсоединён корпус влагосборника.

1. Снимаем резиновый уплотнитель на корпусе влагосборника.
2. Отсоединяем подходящий патрубок от корпуса влагосборника.
3. Отсоединяем влагосборник от корпуса воздушного фильтра.
4. Отсоединяем трубку вакуумного насоса от впускного коллектора. Она крепится двумя защёлками.
5. Откручиваем два самореза на корпусе воздушного фильтра ключом TORX T25. Саморезы остаются в корпусе.
6. Аккуратно вынимаем корпус фильтрующего элемента вверх. Снизу две направляющие из пластмассы.
7. Вынимаем старый фильтр.
8. Очищаем корпус от пыли и загрязнений.
9. Устанавливаем новый воздушный фильтр в корпус и закручиваем его двумя саморезами.
10. Подсоединяем трубку вакуумного насоса и корпус влагосборника.
11. Закрепляем патрубок на корпусе с помощью резинного уплотнителя.

Видео: замена воздушного фильтра на Renault Logan с двигателем 1.6 16 клапанов

Выполнить замену воздушного фильтра на автомобиле Рено Логан под силу любому владельцу такого транспортного средства. Замену проводите каждые 8-10 тысяч пробега или по мере загрязнения фильтрующего элемента. Помните, что состояние воздушного фильтра влияет на работу двигателя.
