Как запаять радиатор автомобиля и сберечь ресурс мотора?

Сварка, как метод ремонта радиатора

В домашних условиях применять сварку для ремонта радиаторов затруднительно. Для этого требуются особые навыки и специальное сварочное оборудование. В противном случае тонкий металл стенок будет прогорать, и вместо ремонта радиатор может полностью придти в негодность.

Холодная сварка

Под холодной сваркой понимают соединение материалов при помощи специального клея. Обычно это двухкомпонентный клей на основе мастик, эпоксидных составов, металлических порошков для укрепления структуры соединения, присадок.

Технологический процесс ремонта радиаторов практически для всех типов холодной сварки приблизительно одинаков. Предварительно место ремонта очищается при помощи растворителя и наждачной бумаги. Затем компоненты клея тщательно смешиваются (мастика разминается). После этого состав наносится на место ремонта, оставляется в теплое место.

Чтобы увеличить надежность холодной сварки обычно выполняют объемный ремонт. Для этого ограничивают вытекание клея из соседних зон и с обратной поверхности радиатора. Создается своеобразная «чаша», куда заливается клей. Это позволяет увеличить надежность соединения. При тепловом расширении блокируется утечка антифриза.

Особенностями эксплуатации автомобиля после выполнения холодной сварки является необходимость в течение месяца периодического контроля места ремонта. Радиатор в процессе эксплуатации подвергается большим механическим, термическим, химическим нагрузкам. Место склеивания может разрушиться, треснуть, там могут произойти нежелательные химические реакции.

Радиатор в первую очередь отвечает за охлаждение двигателя. Его исправность – непременное условие работоспособности двигателя.

Таки пересилил лень и решил отписаться о пайке радиатора!Пока в БЖ была тишина, к моему удивлению, количество подписчиков перевалило за сотню! Это очень радует, значит стоит продолжать писать!

Писать я перестал на моменте пайки радиатора. К сожалению, за это время почти ничего не изменилось. Работа, потом сессия, периодические ремонты второй машины и т.д. не давали заниматься Волгой.

Теперь к делу: экспериментальная некромантия радиаторов принесла свои плоды — я неплохо научился паять радиаторы, плюс уяснил, что не все, что паяется, стоит паять.Напомню, что после промывки радиатора, лимонной кислотой он начал изрядно течь, в связи с чем, я и решил попытаться его самостоятельно запаять.Думаю, что будет интереснее и полезнее, если это будет не просто история, а некий мануал, по пайке. Благо опыта накопилось немало, да и в интернетах, я особо не встречал описания того, как это делается.

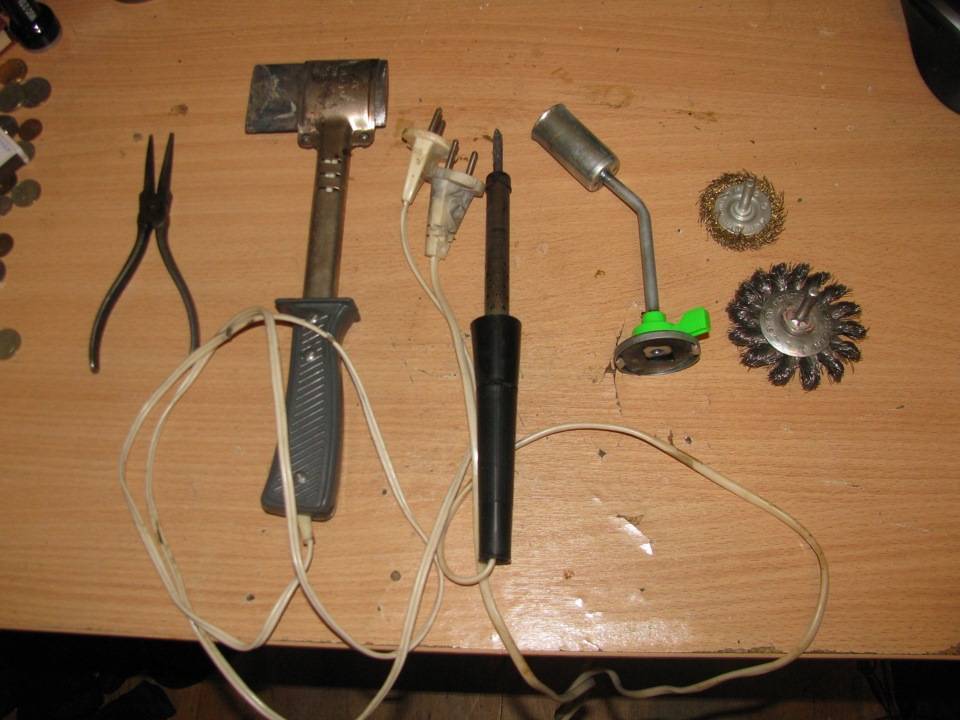

Инструмент и материалы:

Первая и необходимая вещь, это паяльник, даже два — один — “а-ля топорик”, для хорошего прогрева больших площадей, второй — тонкий, для запайки в труднодоступных местах. Газовая паяльная лампа, тоже незаменимая вещь. Щипцы, для выковыривания “сеточки” радиатора. Ну и щетки на дрель для зачистки.Сначала я пробовал использовать для пайки спирто-канифольный флюс, он у меня остался с тех пор, как я, в отрочестве, паял педальку для гитары. Тогда он мне очень понравился, но тут он совершенно не годится. Кроме того, что паяется им плохо, так он ещё оставляет в припое прослойки, через которые может просачиваться охлаждающая жидкость. Поэтому я решил использовать паяльную кислоту — она подходит отлично.И конечно, припой. Его я извел более 300 грамм. С завода радиатор запаян припоем марки ПОС 40. Сначала, я тоже пробовал паять им, но это очень муторно, и радиатор быстро остывает до температуры, которой недостаточно для этой марки, поэтому я перешел на ПОС 61.

Процесс:Сначала надо определить где течет. В худшем случае, мы просто увидим огромную дыру. Следующая степень, легкая течь, при заполнении радиатора водой. Ну и наконец когда крупных дыр не осталось, радиатор проверяется давлением. Делал это я так:

Спаиваемость алюминия

Пайка алюминиевых радиаторов автомобилей относится далеко не к самым легким процедурам. Виною тому сложности, которые вызваны свойствами спаиваемости металла. Рабочая температура здесь относительно невысокая, так что для этого используются легкоплавкие припои. Это приводит к тому, что соединение получается не очень прочным. Слабое воздействие температур затрудняет проникновение вещества в структуру основного металла, что ухудшает соединение.

Главная сложность пайки алюминия и его сплавов состоит в образовании оксидной пленки. В отличие от температуры плавления самого металла, пленка плавится при более чем 2 тысячах градусов Цельсия. Таким образом, расплавить ее невозможно при пайке. Она затрудняет получение качественного соединения. Второй сложностью является скорость образования пленки, так как даже после очистки она может появиться через несколько секунд, что требует применения дополнительных растворителей. Металл в расплавленном виде сильно растекается. Это же касается и припоев с его содержанием, так что сложно формировать валик шва во время ремонтного процесса.

Как запаять пластик на радиаторе охлаждения

Большинство современных автомобильных радиаторов имеют бачки, изготовленные из термоустойчивого пластика. Этот материал не вступает в реакцию с охлаждающей жидкостью и не поддается коррозии, однако он не обладает эластичностью, способной противостоять механическим повреждениям. Именно поэтому некоторые автовладельцы, столкнувшиеся с проблемой пробитого бачка, задаются вопросом, можно ли запаять радиатор охлаждения, пластик которого был поврежден. Можно! Но лучше доверить это дело профессионалам. Термоустойчивый пластик очень плохо поддается пайке из-за своей жесткости. Да и подобрать подходящий материал для этого достаточно трудно.

Сегодня можно найти сотни предложений от организаций и частных лиц, готовых качественно запаять радиатор охлаждения. Цена на подобные услуги колеблется в пределах 100 рублей за кв.см. Отдельно придется заплатить за снятие, диагностику и установку устройства.

Если же вопрос ремонта бачка стал очень остро, или платить не очень хочется, можно попробовать сделать это и самостоятельно. Для этого место повреждения необходимо зачистить и сформировать таким образом, чтобы материал, который будет наноситься в качестве восстановителя, мог без проблем проникнуть в щель. Далее обрабатываемый участок обезжиривается.

Что касается материала для склеивания, то это может быть мягкий пластик или двухкомпонентный эпоксидный клей. В первом случае пластик плавится при помощи паяльника и наносится на место повреждения небольшим шпателем. Таким же образом накладывается и клей. При выполнении работ по пайке бачков желательно использовать армирующую сетку с мелкими ячейками. Она укладывается между слоями склеивающего материала. Конечно, такая пайка не может гарантировать годы беспроблемной работы радиатора, но как временная мера вполне сгодится.

Не секрет, что радиатор автомобиля – одна из наиболее важных автомобильных деталей в системе охлаждения мотора транспортного средства. Его основным предназначением является своевременный отвод тепла от мотора внутреннего сгорания в атмосферу. Это происходит благодаря циркуляции жидкости по каналам, которых в теплообменнике авто размещено достаточно много. Так, в статье описаны актуальные для автовладельцев решения о том, как запаять радиатор авто, и какой инвентарь следует подготовить для этих целей.

Каждому водителю следует понимать, что ключевым фактором корректного функционирования системы охлаждения является ее герметичность. Это означает, что даже самая маленькая и незаметная трещина полностью выведет ее из строя

Перед работами по запаиванию детали важно изучить процесс ремонта радиатора охлаждения двигателя своими руками, а также определить, какой клей следует использовать в каждом конкретном случае

Силуминовый корпус карба

Силумин – это не новый материал, а сплав алюминия с кремнием. Причём алюминия в нём больше, чем кремния в 4-5 раз. Используются также примеси магния, железа и других веществ. Некоторые силумины включают в свой состав натрий и литий.

Почему силумин. Дело в том, что этот материал обладает наилучшими литейными свойствами, пластичностью и повышенной прочностью. Так, силумин прочнее и износоустойчивее обычного алюминия, но уступает в этом плане дюралям (тоже сплав алюминия, но с медью или марганцем).

Производство силумина

Несмотря на прочность силумина, сплав этот довольно хрупкий. При обработке он легко крошится. С другой стороны, материал невероятно устойчив к коррозии. Поэтому его используют в производстве карбюраторов, предназначенных для эксплуатации во влажной агрессивной среде.

В случае алюминия

При повреждении алюминиевых радиаторов, ремонт будет несколько сложнее. Проблема заключается в том, что алюминий качественно спаять очень сложно. На поверхности материалов очень быстро образуется оксидная пленка, которая препятствует прилипанию припоя. В последнее время радиаторы, целиком изготовленные из алюминия, не применяют, а используют конструкции выполненные наборным способом из алюминиевых трубок, впрессованных в корпуса пластмассовых бачков.

Если же всё-таки возникла необходимость пайки алюминия, можно воспользоваться специально приготовленным для этого флюсом. Он представляет собой канифоль, в которую при застывании добавлены металлические опилки. Пользоваться таким флюсом надо быстро и умело. Можно купить специальный флюс для алюминия и подходящий припой, например, кастолин. Флюсовый состав наносят на предварительно разогретую поврежденную поверхность и после этого расплавляют паяльником.

Осуществляя поступательные движения, жалом зачищают алюминиевую поверхность. При этом металлические стружки и опилки, находящиеся в составе флюса, действуют как абразив, снимая загрязнение и оксидную пленку. Канифоль при этом сразу же покрывает очищенное место, не допуская к нему кислород. Далее пайка происходит так же, как и в случае с деталями из меди.

Пайка радиатора: способ 1

Он включает такие этапы:

  1. Подготовка поверхности. Этот процесс нужно выполнить тщательно. Он заключается в очистке обрабатываемого участка от всех загрязнений и остатков краски. Очищают алюминиевую поверхность с помощью наждачной шкурки и растворителя. Подготовка предусматривает и обезжиривание обработанного участка (для этого используют те препараты, которые имеют в своем основании спирт), а также вытирание металла насухо.
  2. Приготовление железно-канифольного флюса. Чтобы сделать это, тигель ставят на газовую плиту и нагревают. Нагревать можно с помощью паяльной лампы. В нагретый тигель кладут кусок канифоли. Его нужно полностью растопить. Далее понемногу досыпают железные опилки и сразу помешивают смесь. Соотношение канифоли и опилок должно составлять 2:1.
  3. Нанесение флюса на подготовленный участок. Раствор наносят так, чтобы нужная часть поверхности радиатора была полностью покрытой. Иначе кислород будет иметь доступ к алюминию, и запаять отверстие хорошо не получится. В конце вся поверхность пайки должна находиться под слоем флюса.
  4. Пайка. Она предусматривает введение припоя в среду жидкого флюса. На паяльник нужно брать небольшие порции припоя. Припой наносят на участок пайки так, чтобы он оказался под слоем флюса. При этом выполняют круговые движения. Во время этих движений паяльник постоянно смещает некоторые частицы припоя. Смещение железных частиц приводит к разрушению оксидной пленки. Канифоль не позволяет воздуху проникать к алюминию.

Этот способ надо применять для устранения малых дефектов. Если повреждения большие, то запаять радиатор получится только с помощью самодельного флюса.

Выполнение пайки радиатора в домашних условиях

Пайка радиаторов системы охлаждения является классическим методом ремонта. Она применялась еще в начале прошлого века. В то время радиаторы изготавливались из меди или ее сплавов (обычно латунь). Технология пайки в то время была отработана. Медный чайник могли отремонтировать в любом городе. Процесс пайки выполняется при температуре плавления используемого припоя. Для выполнения пайки требуются следующие материалы и инструменты:

  • мощный паяльник на 220 Вольт (лучше использовать молоткового типа мощностью 250 или 200 Ватт, при отсутствии – минимум на 100 Ватт);
  • наждачная бумага средней зернистости;
  • активный флюс;
  • припой оловянно-свинцовый ПОС-60 или ПОС -40;
  • растворитель для очистки поверхности.

Предварительно ремонтируемую поверхность радиатора очищают от посторонних загрязнений. Далее в случае необходимости для обеспечения доступа к месту пайки аккуратно удаляют охлаждающие ребра. Затем производят чистовую зачистку при помощи наждачной бумаги.

Паяльник (если он новый) предварительно залуживают. Для этого на его разогретое до рабочей температуры жало наносят активный флюс, далее на жало паяльника расплавляют припой. В случае отсутствия активного флюса можно использовать таблетку аспирина. При этом желательно не вдыхать «термоядерные» испарения от таблетки.

Далее активный флюс наносят на зачищенное место. После этого на жало паяльника наносят большую каплю припоя и производят процесс пайки. Он требует наличия небольшого опыта. Возможно, потребуется время, чтобы выполнить качественную пайку.

Инструкция для холодной сварки труб

Для начала нужно качественно подготовить основание. Для этого все участки, на которые будет наноситься смола, очищаются от ржавчины, грязи, старой краски. Обработать их можно наждачкой, чтобы сразу убрать все загрязнения. Слишком стараться не следует, иначе на поверхности останутся глубокие царапины. Зато мелкие потертости будут кстати – они усилят адгезию. Непосредственно перед свариванием детали надо обезжирить растворителем (обычно ацетоном) или помыть с моющим средством. Если есть возможность, нужно просушить стыки феном для волос – нагрев улучшит сцепление.

Клей готовят в зависимости от инструкции. Для изготовки жидкого клеящего состава в смолу добавляют строго отмеренное количество отвердителя. Время жизни состава также указано в инструкции, далее начинается его полимеризация. Обычно период равен 10-15 минут или чуть больше. Немного продлить это время можно путем охлаждения средства.

Ремонт осуществляют таким образом:

  • нанести клей на место будущего стыка, прямо в пробоину, чтобы обеспечить проникновение массы вглубь;
  • второй вариант – намотать стеклонить, стеклоткань, покрыть жидким составом, уже начавшим немного густеть;
  • разгладить средство снаружи маленьким шпателем или иным плоским приспособлением, немного смочив его в воде;
  • в течение нескольких минут можно менять положение смеси;
  • если пробоина слишком большая, на нее придется посадить металлическую заплатку (прямо на холодную сварку);
  • зафиксировать участок на 15-60 минут в зависимости от указаний инструкции, применяя зажим;
  • по возможности, нельзя подвергать соединение интенсивным нагрузкам в течение 1-24 часов, хотя для большинства сварок достаточно 1-1,5 часов.

Если ремонт проводится в помещении с низкой температурой, клей надо скатать в шарик и позволить массе внутри прогреться до +40…+50 градусов. Время выдерживания шарика не должно быть больше времени жизни смеси (обычно его не держат более 4 минут). Для эффективного прогревания шарика его надо делать массой не меньше 50 г. Нужно помнить, что для ремонта сложных соединений и узлов лучше сразу воспользоваться горячей сваркой или заменить детали, холодный стык может оказаться ненадежным.

Меры безопасности

После высыхания материал является безопасным для человека, но при работе с ним надо соблюдать осторожность. Все работы проводят в перчатках, не допуская прямого контакта эпоксидки с кожей

Нельзя пользоваться для резки смолы ножом для пищевых продуктов. При контактировании с массой кожу промывают водой с мылом.

Использование железно-канифольного флюса

Есть несложный способ, как запаять радиатор паяльником с помощью флюса на основе канифоли. Для этого повреждённый металл подготавливают по следующей схеме:

  • убирают остатки лакокрасочного покрытия и всевозможные загрязнения;
  • тщательно зачищают металл абразивом;
  • обезжиривают специальным растворителем.

Подготовка должна быть очень добросовестной, от этого зависит весь ремонт. Флюс приготавливают в металлическом тигле. Расплавляют канифоль и постепенно добавляют туда железные опилки в соотношении 1:2. Размешивают до однородного состояния. Опилки в данном случае будут абразивом.

Далее поверхность, которую нужно отремонтировать, покрывают тонкой плёнкой расплавленного флюса. От тщательности процедуры зависит качество будущей пайки. Таким образом алюминий предохраняют от окисления.

Далее приступают к процессу пайки. Паяльником следует захватить немного припоя и плавными круговыми движениями нанести его поверх флюса. Делать это надо не спеша, внимательно следить за тем, чтобы припой равномерно распределялся по поврежденной площади.

Как ведёт себя в данном случае флюс? Железные опилки счищают оксиды, а канифоль перекрывает доступ воздуха к алюминию. Условия для контакта между металлами соблюдены.

Этот способ работает, когда нужно решить задачу, как паять алюминиевый радиатор, если повреждение не велико. Большие площади таким способом отремонтировать не получится. Флюс очень быстро становится холодным, поэтому запаять большую поверхность будет проблемно.

Всегда ли возможен ремонт

Течь в радиаторе, обнаруженная на ранней стадии, легче отремонтировать, поскольку причиной поломки является маленькая трещина. Выявленный вовремя изъян проще устраняется, а восстановленное устройство прослужит еще не один год.

Для армирования клеевого слоя возможно применение простых пластиковых пластмассовых сетокИсточник Samsvar.ru

Однако иногда ремонтировать радиатор нерентабельно, потому что замена детали на новую обойдется дешевле и сэкономит время. Установка нового радиатора неизбежна, если:

  • деформация произошла по причине автомобильной аварии;
  • течь возникла из-за химической коррозии корпуса. Пластик с такими следами повреждений не восстановить;
  • протекание произошло в месте стыка радиатора и соединительной трубки.

Нецелесообразный ремонт – зря потраченное время. К тому же стоимость устранения протечки может превысить цену новой детали.

Удаление трещин в блоке цилиндров и ГБЦ

Блоки и гловки блоков двигателя состоят из различных металлических сплавов. Существующие сегодня технологии зачастую позволяют восстановить поврежденные элементы. Далее мы рассмотрим способы устранения поломки и ответим на вопрос, как убрать трещины блока цилиндров и отремонтировать трещины ГБЦ. В ряде случаев ремонт трещин можно выполнить своими руками.

Одним из наиболее широко применяемых способов устранения трещин блока цилиндров и ГБЦ является заделывание дефектов силуминовых и чугунных блоков при помощи сварки.

Сварка может быть как электрической, так и «холодной». Под холодной сваркой стоит понимать заделывание трещин различными материалами на основе полимеров. Заварить первым или вторым способом можно практически все трещины, кроме трещин в области седла клапана, стенок цилиндра, а также тех поверхностей, где происходит прилегание БЦ и ГБЦ.

Особенности пайки алюминиевых радиаторов

В современных автомобилях применяют, в основном, алюминиевые радиаторы. Материал алюминий плохо паяется. Он практически мгновенно после зачистки покрывается слоем оксида, который препятствует пайке. На радиорынках можно найти специальный активный флюс для алюминия. Он значительно облегчает процесс пайки.

Можно при пайке использовать мелкую металлическую стружку. Она наносится на место ремонта в смеси с флюсом. В процессе нанесения припоя стружка царапает поверхность алюминия. Под слоем флюса металл не успевает окислиться, пайка проходит успешно. Следует учитывать, что алюминий мягкий материал, поэтому нельзя прикладывать чрезмерное усилие, чтобы не повредить радиатор.

Способы устранения утечки

Если вы обнаружили, что уровень тосола понижается, нужно как можно быстрее предпринимать меры, чтобы добраться до ближайшей мастерской.

Прежде всего вам нужно установить причину утечки — течет сам радиатор или жидкость вытекает из патрубков. Если течь небольшая то в дороге обнаружить ее не так и просто. Не выключая двигатель, попробуйте визуально определить место, откуда капает жидкость. Если на улице зима, то из отверстия или трещины будет выделяться пар.

Будьте очень внимательны, прежде чем заливать или засыпать все это внутрь радиатора — откручивать пробку можно только при выключенном и остывшем моторе, поскольку внутри радиатора создается высокое давление и струя охлаждающей жидкости может вырваться под давлением и обжечь вас. Открутите пробку радиатора, залейте внутрь одно или два яйца, либо засыпьте небольшой 10-ти граммовый пакетик перца, муки или горчицы.

По свидетельству многих автомобилистов такой простой способ действительно помогает. Течь исчезает. Однако потом придется снимать полностью радиатор и промывать его, поскольку трубки могут закупориться и не будут пропускать антифриз.

Что использовать для временного устранения утечки?

Большой популярностью пользуются средства Liqui Moly, а именно средство под названием LIQUI MOLY Kuhler Dichter — именно его рекомендуют покупать специалисты. Есть и много другой подобной продукции, однако никто не может поручиться, что в ее составе не использованы те же мука или горчица. Еще хуже, когда в такие герметики добавляют сухой строительный клей или цемент. Использование такого средства приведет к закупорке сот и последующему перегреву двигателя.

Если же говорить о герметиках Liqui Moly, то они содержат полимерные добавки в виде блесток, которые не забьют трубки радиатора, но осядут именно в месте образования трещины. Хотя нужно отметить, что это лишь временная мера, к тому же довольно большие трещины герметик не закупорит.

Поэтому придется выбирать из нескольких вариантов:

  • паять радиатор;
  • клеить холодной сваркой;
  • приобретать новый.

Радиаторы обычно делают из латуни, меди или алюминия. Алюминий паять нельзя, поэтому понадобится холодная сварка — специальный двухкомпонентный клей на эпоксидной основе.

Чтобы такой сварки хватило на дольше, вам нужно:

  • дать мотору остыть;
  • обнаружить трещину и пометить ее;
  • полностью слить жидкость из радиатора;
  • обезжирить поврежденное место;
  • нанести клей и оставить на 2 часа, чтобы он хорошо схватился.

Если добраться к месту утечки невозможно или вообще не получается обнаружить поврежденную трубку, придется полностью снимать радиатор.

Обнаружить трещину можно несколькими способами:

  • опустить радиатор в ванну и из трещины будут идти пузырьки;
  • подсоединить компрессор и подать воздух — вы почувствуете откуда просачивается воздух.

Медные или латунные радиаторы паяют специальным паяльником — его мощность не менее 250 Вт. Место пайки нужно полностью очистить от накипи и обезжирить. Затем металл нужно хорошо прогреть, нанести канифоль ровным слоем, и затем уже наложить сам припой. Припой должен ложиться ровным слоем без раковин и неровностей.

Обратите также внимание, что протекать могут патрубки радиатора, которые сделаны из резины. В принципе, набор патрубков можно купить практически в любом магазине, особенно для отечественных машин

Можно их также и заклеить с помощью специальных резиновых латок, сырой резины или способом вулканизации. Для надежности контакта патрубка с выходом радиатора можно воспользоваться дополнительными металлическими хомутами, которые тоже продаются в любом строительном магазине.

Ну а если ни один из данных способов не помогает, остается единственный выход — покупка и установка нового радиатора.

Видео, на котором показано применение герметика LIQUI MOLY Kuhler Dichter.

В этом видеоролике специалист рассказывает, какие проблемы могут возникнуть при герметизации радиатора, а также какие ошибки чаще всего допускают автолюбители.

Причины ремонта автомобильных радиаторов

Радиатору охлаждения может понадобиться ремонт по разным причинам. Неисправности могут возникнуть как вследствие естественного износа, так и в виду халатности владельца автомобиля. Возможно, устранение неисправности радиатора это лишь первый шаг в комплексном ремонте двигателя.

Можно выделить две основные неисправности автомобильных радиаторов, требующих ремонта:

  1. Течь охлаждающей жидкости;
  2. Закоксовка внутренних полостей.

Течи радиатора опасны по следующим причинам:

  • Уменьшение объема охлаждающей жидкости чревато превышением допустимой температуры в двигателе.
  • Течь может стать источником опасности для человека. В системе охлаждение создается высокое давление, а образование течи может вызвать своеобразный горячий «гейзер». При попадании его на кожу или в глаза водитель получит серьезные ожоги.

Закупорка трубочек радиатора нарушает циркуляцию жидкости внутри него. В итоге сначала остывает нижняя часть теплообменника, а затем и полностью весь радиатор. А тем временем охлаждающая жидкость быстро нагревается, создавая опасность перегрева мотора.

  1. Закоксовка радиатора происходит обычно из-за образования накипи. Это особенно часто встречается у автомобилистов, которые заливают обычную воду в систему охлаждения двигателя. Чтобы избежать этого, узнайте что необходимо заливать в систему охлаждения двигателя.
  2. Иногда радиатор забивается смесью масла и антифриза. Это происходит, если моторное масло по каким-то причинам попадает в систему охлаждения. Утечка масла может быть не видна, а охлаждающая жидкость со временем превращается в «кисель», который и забивает внутренние полости теплообменника.

О том как избавиться от подобных негативных явлений и избежать последующего дорогостоящего ремонта читайте в нашей инструкции по промывке системы охлаждения двигателя.

После того, как мы определились с неисправностями, давайте рассмотрим способы ремонта радиаторов охлаждения своими руками.
