Карбюратор ВАЗ 2108: устройство карбюратора и обслуживание

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

• проём между диффузором и установленной дроссельной заслонкой;
• направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.

Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.

• Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
• Снимаем провод, подходящий к электромагнитному клапану холостого хода;
• Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
• Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;

Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:

Слишком богатая топливная смесь . Опытные автомеханики знают, что для идеального соотношение топлива и воздуха необходима величина 1 к 15. Это значит, что для сгорания 1 кг топлива, необходимо 15 кг воздуха. Если смесь называют богатой, это значит, что уровень топлива превышает номинальный.

Симптомы: двигатель плохо запускается, черный дым из выхлопной трубы, свечи с черным нагаром и прострелы в выхлопной системе. Система подачи топлива быстро засоряется.

• Слишком бедная топливовоздушная смесь . Обеднение смеси – означает, что топлива подается в слишком малом количестве. Из-за этого автомобиль проигрывает в динамике и увеличивает количество подаваемого топлива. В некоторых случаях наблюдается экономия бензина, но быстрее выходят из строя свечи зажигания. Обеднение смеси сопровождается увеличением холостых оборотов двигателя.

Следующие признаки можно назвать следствием предыдущих и это:

Неустойчивые обороты холостого хода;
Повышение расхода топлива;
Ухудшение пусковых свойств;
Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

основные технические характеристики рассматриваемых автомобилей :

Настройка и регулировка карбюратора

1. Принцип регулировки и настройки карбюратора.

Принцип настройки состоит в установке горючей смеси для двигателя. Эта смесь должны быть необходимого качества. Если у вас отсутствуют специальные стенды и техника, вам довольно сложно будет самостоятельно произвести настройку карбюратора. Но при наличии достаточного опыта или теоретической базы, можно без проблем проделать такую работу.

Если карбюратор не настроен и не отрегулирован по норме, то и работа двигателя будет нестабильной, и он не достигнет оптимальной мощности.

Первым делом нужно отыскать винт качества. Откройте капот, вы видите карбюратор, нужный винт расположен внизу слева от карбюратора, внизу за ним. На первый взгляд его можно не заметить, он располагается в отверстии. Чтобы покрутить такой винт, понадобится не слишком длинная отвёртка незначительного диаметра (примерно 3 мм)

Для настройки и регуляции карбюратора требуется запустить двигатель. Пусть потрудится на холостых оборотах. Вращайте указанный винт по часовой стрелке. Крутить нужно до того момента, пока не уменьшатся обороты двигателя. Затем вращайте винт в противоположном направлении, пока не снизятся обороты двигателя, при этом посчитывая количество вращений отвёртки. Далее следует несложный расчёт. Это количество делим на два. Полученное число означает, сколько раз нужно вращать винт опять по часовой стрелке.

В приблизительно таком положении следует зафиксировать винт качества. Затем по плану регулирование и настройка карбюратора по числу оборотов холостого движения. Для этого используется довольно большой пластмассовый винт, находящийся сзади карбюратора. Винт имеет большую головку, сделанную под руку. Вращайте его до требуемых оборотов. Если на вашей машине установлен тахометр, то подойдёт значение от 700 до 900 оборотов. Если тахометра нет в наличии, то ставьте обороты на слух – с минимальной устойчивостью.

Не стоит забывать и про настройку функции воздушной заслонки. Суть этой работы проста. Сильно вдавите рукоятку привода воздушной заслонки. Она должна полностью открыться и принять строго вертикальное положение. В ином случае топливо будет излишне расходоваться. Привести заслонку в такое положение можно изменив крепление приводного троса воздушной заслонки к карбюратору.

2. Каким образом извлечь винт качества?

При разборке и промывке карбюратора встаёт проблема по извлечению винта качества. Он установлен таким образом, что после откручивания его сложно достать. Есть некоторые способы как вытащить этот винт. Здесь предложен способ с иглой.

Берётся длинная швейная игла. Самый её кончик загибается на 90 градусов. Загиб делается при помощи зажигалки. Под воздействием пламени кончик иглы нагревается до красна. Затем его нужно подогнуть плоскогубцами на пару миллиметров. Затем ещё дважды повторить действия с нагреванием и загибанием кончика. Так, постепенно, будет достигнут угол в 90 градусов. Сразу так загибать иглу не рекомендуется, она просто сломается.

В результате должна получиться иглы с крючком. И с помощью такого инструмента аккуратно извлекается винт качества. Только предварительно его нужно вывернуть из резьбы.

Можно провести замену имеющегося винта качества на новый, либо заменить на нём резиновое колечко (разумеется, тоже новым).

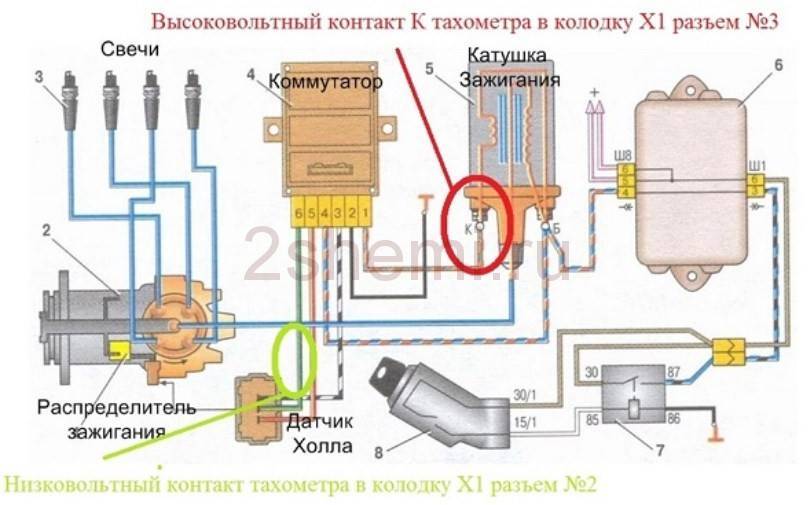

Схема зажигания авто ВАЗ 2108

На автомобилях ВАЗ 2108 применяется бесконтактная система зажигания. Прерыватель в ней отсутствует, а моментом искрообразования управляет электроника. Ниже приведена ее электросхема и описание основных элементов.

1. Аккумуляторная батарея. Обеспечивает подачу электрического тока при запуске двигателя.
2. Генератор. Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.
3. Монтажный блок предохранителей и реле. Служит для коммутации проводов низкого напряжения, в частности системы зажигания.
4. Катушка зажигания. Выдает ток высокого напряжения на распределитель зажигания.
5. Коммутатор. Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.
6. Датчик Холла. Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.
7. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания. Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).
8. Высоковольтные провода (бронепровода). Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.
9. Замок зажигания. Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.
10. Реле зажигания. Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.
11. Свечи зажигания. Служат для образования искры в цилиндрах двигателя.

Одним из важнейших элементов схемы является фотоэлектрический датчик Холла, встроенный в распределитель зажигания. С его помощью БСЗ (бесконтактная система зажигания) фиксирует положение распределительного вала двигателя и определяет момент искрообразования.

При запуске двигателя автомобиля и в процессе дальнейшей его работы датчик Холла в нужные моменты времени вырабатывает электрические импульсы, необходимые для образования искры в определенные моменты времени. Затем эти импульсы поступают на электронный коммутатор, который усиливает их и передает на высоковольтную катушку.

Что понадобится для чистки

Если карбюратор не получилось очистить при помощи автохимии, то автомобиль можно отогнать на СТО или самостоятельно заняться этой проблемой. Для этого потребуется:

1. Чистые хлопковые тряпки.
2. Перчатки резиновые, для защиты рук.
3. Очки защитные.
4. Гаечные ключи, отвертки.
5. Зубочистки, ватные палочки.
6. Аэрозоли в баллонах для чистки.
7. Баллончики с воздухом или компрессор для продувки.
8. Металлические емкости с высокими бортами.

Если вы не очень опытный автовладелец, то перед тем, как приступить к работе, следует внимательно изучить инструкции и руководства по эксплуатации. Данная работа будет достаточно сложной и кропотливой. После того как карбюратор будет прочищен и установлен, необходимо будет его отрегулировать.

Как известно за подачу смеси в камеры сгорания девятки в период с 80 по 90 года выпуска отвечает карбюратор 2108-1107010 (солекс). Поэтому сведения о том, как почистить карбюратор ваз 2109 могут пригодиться владельцам Нивы, Таврии, АЗЛК-2141, а также «классики» автомобилей лада.

Как отрегулировать «Солекс» ДААЗ 2108–1107–10

Процесс настройки и корректировки работоспособности карбюраторного механизма целесообразно начинать с поплавкового отсека. Это связано с тем, что здесь находится топливо, уровень которого должен быть строго фиксирован. Если уровень бензина ниже или выше нормы, то регулировка других компонентов становится бессмысленной.

Регулировка поплавка

Порядок выполнения регулировки включает в себя несколько этапов:

1. Сначала завести мотор и дать ему поработать в течение 3 минут, после чего заглушить.

2. Снять короб воздушного фильтра и убрать его в сторону, так как он препятствует свободному доступу к карбюратору.

3. От корпуса «Солекса» первым делом отсоединить патрубок, через который подаётся бензин.

4. Открутить плоской отвёрткой пять винтов на крышке, чтобы её снять.

5. Измерить расстояние от края поплавковой камеры до уровня топлива. Оно должно быть равным 25.5 мм. В случае если имеются различия, потребуется выставить нужный параметр посредством подгибания кронштейна поплавка.

6. А также потребуется выставить ось поплавка таким образом, чтобы он мог свободно перемещаться.

7. Регулировка поплавковой камеры и поплавка на этом считается завершённой.

Регулировка устройства пуска

Отрегулировать карбюратор на ВАЗ 2108 и 2109, как и произвести его ремонт, можно и своими руками. Эта работа должна выполняться на карбюраторе, который был снят с мотора и установлен на ровной поверхности. Если диафрагма пускового механизма была повреждена, то необходимо изначально провести её замену и только после этого приступать к регулировочным работам:

1. Провернуть рычажок регулировки воздушной заслонки и полностью её закрыть.

2. Опустить шток пускового механизма лезвием отвёртки и держать в таком положении.

3. Измерить ширину зазора между заслонкой и стеной камеры. Имеющийся показатель должен быть равен 1 мм. Если это не так, то потребуется корректировка.

4. Нужно будет ослабить контргайку, которая размещена на поверхности насоса-ускорителя и попутно отвёрткой провернуть винт качества. Если поворачивать винт в одну сторону, то зазор будет увеличиваться, при повороте в другую — уменьшаться.

5. Ещё раз замерить толщину зазора.

6. По такому же принципу производится регулировка воздушной заслонки на второй камере.

Измерить ширину зазора можно с помощью сверла с диаметром 1 мм

Как отрегулировать холостой ход

Эта процедура может быть проведена только на установленном в машине карбюраторе, после того, как двигатель хорошо прогрелся. При этом воздушный фильтр уже не станет препятствовать доступу, поэтому остаётся на своём месте под капотом:

1. Заглушить мотор.

2. До конца завернуть винт качества топливовоздушной смеси, а затем отвернуть его не более, чем на четыре оборота.

3. Снова завести мотор, попутно включить все осветительные приборы, акустику и печку для увеличения потребления энергии.

4. Работая винтом количества нужно выставить количество оборотов работающего мотора на 750–800 в минуту.

5. Винтом качества выставляется максимальный показатель холостого хода — 900 об/мин (в зимний период допускается увеличение этого параметра до 1000 об/мин).

6. После этого нужно будет закрутить винт качества обратно, пока не почувствуются перебои в работе двигателя. В этот момент нужно будет остановиться и сделать назад один оборот.





















Регулировка холостого хода на ВАЗ 2108/2109 необходима для того, чтобы автомобиль показывал стабильную работу в установленном режиме без высокого потребления топливовоздушной смеси.

Операция «К» – ремонтируем карбюратор

Карбюратор ВАЗ 21099 находится под крышкой воздушного фильтра автомобиля. Если вы покупаете новый карбюратор, то не стоит его пробовать разбирать или регулировать, так как с завода он уже выставлен на нужную работу. Каждый раз после того, как вы снимаете или ставите карбюратор на место, стоит его промывать, так как грязь может попадать во внутренние каналы карбюратора.

Чтобы достать карбюратор, необходимо с помощью ключа на 10 открутить крышку воздушного фильтра и сдвинуть четыре защелки, которые придерживают её. Далее стоит ослабить хомуты, которые прикреплены к воздушному фильтру, и открутить четыре шпильки, которые придерживают корпус фильтра и карбюратора. После этого нужно ослабить хомуты топливной системы карбюратора и аккуратно их снять. Далее отключаем контактный провод электромагнитного клапана и откручиваем крышку карбюратора. Снять её нужно таким образом, чтобы не зацепить стенки поплавковой камеры.

Все открученные винтики складывайте в отдельную коробку – поиски утерянных крепежей займут много времени, да и не в каждом магазине они есть в свободном доступе. После разборки карбюратора нужно проверить положения поплавков в камере и по возможности их отрегулировать. Поплавки камеры должны быть параллельны отпечатку стенок камеры, эту параллельность хорошо видно на картонной прокладке крышки. Если её нет, то нужно развести или свести поплавки до нужного результата.

После выполнения данной процедуры поплавки должны свободно перемещаться в камере и не задевать её стенки. Расстояние между выступами на поплавках и картонной прокладкой должно быть в среднем 1 мм, лучше всего замерять это расстояние штангенциркулем.

Если имеются значительные отклонения, значит уровень топлива в камере неправильный. Уровень топлива должен соответствовать красным полоскам, которые есть в камере, лучше всего смотреть на них сразу после снятия, чтобы бензин не успел испариться. Можно также ориентироваться по ребрам в топливной камере, для этого нужно подгибать или отгибать язычок поплавка и подкачивать топливо в камеру вручную. Данный метод также очень хорош и зарекомендовал себя на практике.

Когда необходима прочистка оборудования?

Схема карбюратора ВАЗ-2108 наглядно показывает, что некачественное топливо может забить важные части прибора и существенно ухудшить его работу. Признаками, когда нужна прочистка, выступают:

1. Барахление движка. Смесь в неправильных пропорциях не позволяет мотору эффективно работать, из-за чего начинаются сбои, а также происходит отказ.
2. Повышенный расход топлива. Подача смеси с увеличенным количеством бензина ведет не только к перерасходу топлива, но и к повышенному износу ДВС, поэтому при обнаружении признака не стоит затягивать с проверкой работы карбюратора.
3. Появились провалы и рывки в процессе эксплуатации авто. Данный признак косвенно указывает на неполадки в работе прибора, но выполнить диагностику карбюратора в таком случае не помешает.

Стандартный вариант прочистки предполагает сначала съем устройства, а после очистки монтаж его на свое место. Прочистка таким образом — достаточно трудоемкое занятие, поэтому многие водители уже отказались от этого способа.

Производители товаров для авто разработали специальные аэрозоли, позволяющие сделать очистку за короткий срок и при небольших усилиях. Составы воздействуют только на загрязнения, благодаря чему во время очистки не повреждается карбюратор. Использование аэрозоля для очистки предполагает несколько этапов:

1. Демонтаж крышки воздушного фильтра.
2. Выкрутка заглушки на карбюраторе.
3. Обработка аэрозолем всех частей карбюратора: камер, заслонок, механизмов, каналов жиклеров.
4. Для получения идеального результата мастера рекомендуют оставить состав на 5 — 10 минут для лучшего взаимодействия с грязью.
5. Далее необходимо завести машину и открыть камеры при помощи подсоса. При помощи специального очистителя удалить все остатки грязи.
6. Операцию проводят несколько раз до тех пор, пока в карбюраторе не останется грязи.

Стоят такие аэрозоли относительно недорого, благодаря чему нет надобности тратить большое количество времени, которое можно потратить с большей пользой.

В среднем вся процедура очистки занимает не более 15 минут, поэтому использовать ее может каждый желающий.

Как почистить карбюратор 2108 своими руками

Как правило, на загрязнения карбюратора указывает то, что мотор «троит», увеличился расход топлива, упала мощность, появились рывки и провалы в движении, мотор с трудом заводится, нестабильно работает на ХХ и т.д.

При таких симптомах некоторые владельцы ошибочно полагают, что дозирующее устройство вышло из строя и выходом становится необходимость купить карбюратор 2108.

На самом деле карбюратор обладает отличной ремонтопригодностью, а причиной сбоев в работе зачастую становится грязь, а не поломки. В худшем случае, чтобы восстановить карбюратор 2108, купить нужно не само устройство в сборе, а только ремкомплект.

Так или иначе, на начальном этапе необходимо выполнить прочистку карбюратора. Также желательна настройка карбюратора 2108, регулировка карбюратора 2109 и т.п., однако это потребует определенных навыков. Новичкам лучше обратиться к специалистам или изучить отдельный материал по данной теме.

Что касается чистки карбюратора, такую процедуру можно выполнить самостоятельно в условиях обычного гаража. На практике, полная прочистка также предполагает снятие карбюратора, однако есть и другой способ — чистка карбюратора без снятия.

Для прочистки нужен особый очиститель, известный под названием «карбиклинер». Фактически, это активный очиститель в виде аэрозоля, который предлагают различные производители. В состав входят активные вещества, эффективно удаляющие загрязнения в карбюраторе.

Чтобы выполнить процедуру, потребуется:

• снять крышку воздушного фильтра;
• выкрутить держатель-заглушку на карбюраторе;
• можно выкрутить электромагнитный клапан;
• через насадку подать очиститель в каналы жиклеров и камеры;
• параллельно следует обработать дроссельную и воздушную заслонку, а также другие элементы;
• распылить средство, чтобы очистить карбюратор снаружи.

После нанесения, следует выждать 15 минут, чтобы загрязнения размягчились. Далее двигатель моно запускать, после вытянуть подсос и распылить очиститель в воздушные каналы и камеры карбюратора.

Бывает так, что процедуру нужно повторять 2-3 раза для получения необходимого результата. На практике, после очистки улучшается приемистость двигателя, мотор работает стабильнее на ХХ, пропадают рывки при разгоне, нет провалов на переходных режимах и т.д.

Если же говорить о разборке карбюратора для диагностики и ремонта, в общих чертах:

• первым снимается электромагнитный клапан, извлекается топливный жиклер;
• затем снимается крышка карбюратора;
• далее выдавливается ось поплавков при помощи тонкой отвертки, поплавки снимаются;
• теперь из-под крышки убирают прокладку, откручивается игольчатый клапан;
• затем требуется снять крышку пускового механизма и диафрагму;
• следующий шаг – снятие пробки топливного фильтра и рукоятки привода заслонки;
• после снимается ускорительный насос и экономайзер.

После снятия можно дальше разбирать отдельные элементы, снимая с них винты, пружины и другие части (при такой необходимости). Завершает процесс извлечение топливных жиклеров, эмульсионных трубок и регулировочных винтов.

После выполняется дефектовка, чистка, обратная сборка и предварительная настройка. После необходима регулировка карбюратора. В результате устройство полностью работоспособно, а также отмечается заметное улучшение стабильности и качества работы двигателя.

Симптомы неисправности карбюратора ваз 2108

Вычислить неисправность карбюратора достаточно просто. В большинстве случаев, двигатель удаётся запустить с неисправным узлом питания. Работа мотора будет далека от идеальной, но он будет подавать признаки жизни.

Основные симптомы выхода из строя карбюратора выглядят так:

• недостаточное количество оборотов и двигатель пытается заглохнуть;
• мотор перестаёт работать, как только водитель прекращает нажимать педаль газа;
• увеличенный расход топлива: более 12 литров на 100 км зимой и от 9 литров летом;
• появление провалов в работе мотора, после резкого нажатия на акселератор.

Перечень неисправностей говорит о том, что карбюратор ВАЗ 2108 необходимо ремонтировать. Возможно появился подсос воздуха, засорились жиклёры или топливный фильтр. Могли сломаться пружины и рычаги. Реже всего, выходит из строя мембрана ускорительного насоса.

Необходимый инструмент

Ремонт и регулировка карбюратора ВАЗ 2108, потребуют от владельца небольшой подготовки. В зависимости от времени года, устранение неисправностей можно проводить в гараже или на открытом воздухе. Заранее следует купить аэрозольный очиститель карба и ацетон. Не будет лишним приобрести ремкомплект карбюратора, возможно потребуется заменить некоторые элементы.

Из инструмента обязательно понадобятся:

• отвёртки: шлицевая и крестовая;
• ключи рожковые с зевом: 7, 8, 10, 13, 14 мм;
• пассатижи;
• шприц медицинский.

Для продувки каналов и жиклёров карба, необходим сжатый воздух. Его источником может стать: компрессор, баллон сжатого воздуха или автомобильный насос.

Вот полный перечень инструментов с фотографиями и описаниями: какие инструменты потребуются для ремонта, настройки, регулировки карбюратора

Последовательность регулировки карбюратора ВАЗ-2108

После того как будут выполнены все вышеперечисленные работы, должен быть проведён ряд манипуляций, позволяющий грамотно отрегулировать карбюратор.

Регулировка приводов

Регулировка приводов — это самая важная задача в осуществлении регулировочных мероприятий.

Дроссельная заслонка

Настройка карбюратора ВАЗ-2108 должна начинаться с проверки состояния троса, в частности с его натяжения. На самом деле, чрезмерное натяжение элемента одинаково негативно сказывается на полном закрытии заслонки, как и его провисание. Чтобы отрегулировать натяжение, необходимо:

Посредством гаечного ключа под номером 13 зажать гайку наконечника, которая находится в верхней части оболочки регулируемой детали

Дальнейшие манипуляции заключаются в одновременном ослаблении контргайки, осуществляемом в несколько оборотов.
Настраивать систему необходимо так, чтобы расстояние между карбюратором и гайкой наконечника соответствовало одному важному правилу: оставленная без механического воздействия педаль акселератора будет закрывать заслонку, а при нажатии, наоборот, — открывать.
После того как всё будет грамотно настроено, контргайка должна быть туго зафиксирована.

Воздушная заслонка

Если автомобилист задумывается над тем, как настроить карбюратор на ВАЗ-2108, он должен в обязательном порядке проверить величину свободного хода тяги. Чтобы осуществить подобное мероприятие, необходимо снять элемент, закрывающий верхнюю часть воздушного фильтра, затем узнать местоположение воздушной заслонки. Стоит отметить, что последнее устройство при утоплении рукояти привода должно открываться, в противном случае следует провести нижеперечисленные действия:

• максимально ослабить болт крепления тяги, идущий к рычагу;
• отодвинуть заслонку открытием и поворотом рычага, «утопить в пол» рукоять привода;
• вытянуть трос из оболочки с помощью пассатижей и зажать болт крепления;
• удостовериться в нормальном закрытии заслонки (поможет рукоять привода);
• в случае неплотного прилегания заслонки следует несколько раз отвернуть болт крепления и сдвинуть «рубашку» троса.

С помощью таких несложных манипуляций автомобилист может самостоятельно настроить карбюратор ВАЗ-2108 и без обращения в дорогие сервисные центры аккуратно отрегулировать полноту закрытия заслонки.

Следует помнить об одном важном условии: оболочка троса привода ни в коем случае не должна соприкоснуться с рычагом

Настройка пускового устройства

Если автовладельца интересует регулировка карбюратора ВАЗ-2108, то он должен знать, что настройка пускового устройства может потребовать демонтажа этого агрегата. Правда, есть возможность осуществить мероприятие по регулировке без снятия устройства, однако в таком случае придётся воспользоваться тахометром. Для того чтобы настройка пускового устройства была произведена грамотно, следует:

• демонтировать корпус воздушного фильтра;
• вытянуть рукоять привода воздушной заслонки;
• активизировать силовой агрегат авто;
• отвёрткой отодвинуть заслонку на одну треть;
• повернуть винт урегулирования «литража» топливной смеси гаечным ключом номер 7 до определённого уровня (частота вращения мотора должна колебаться в пределах 3200 об/мин). После этого заслонка должна быть отпущена;
• открутить контргайку, уменьшив обороты до 3000 в минуту;
• заново увеличив частоту вращения движка до необходимого уровня, зафиксировать гайку и установить обратно демонтируемое устройство.

Настройка «холостого хода»

Когда владелец транспортного средства не знает, как отрегулировать «холостой ход», он должен придерживаться нижеприведенных рекомендаций. В частности, изначально следует прогреть движок, затем проверить функциональность всех предусмотренных в машине элементов, потребляющих для работы электрический ток

Автовладелец должен в момент настройки обращать внимание на вентилятор, магнитолу и фары. Регулируя карбюратор на ВАЗ-2108, необходимо:

• довести до максимального значения обороты коленчатого вала посредством винта, определяющего соответствие топливной смеси установленным «нормам»;
• тем же «инструментом» уменьшить обороты так, чтобы получившееся значение превышало оптимальное значение показателя для «холостого хода» примерно на 50;
• затем снизить обороты коленчатого вала, чтобы они достигали «правильного» предела.
