Ваз 2107 карбюратор: регулировка и настройка

Снятие пускового механизма

Конечно же, без стандартных ключей и отверток не обойтись. Когда будет готово всё, необходимо приступить к работе. Осуществляется регулировка в строгой последовательности. Сначала необходимо демонтировать с корпуса карбюратора воздушный фильтр. Для этого сначала выкручиваются три гайки крепления крышки, после этого вынимается непосредственно фильтр. Далее выкручиваются четыре гайки крепления корпуса.

После демонтажа необходимо полностью очистить всю поверхность, настройка карбюратора ВАЗ-2107 в грязном состоянии нежелательна. Лучше использовать при очистке керосин или растворитель. После этого закрываете полностью воздушную заслонку. Для этого в салоне тянете рукоять «подсоса» на себя. Смотрите, какое расстояние между краем заслонки для воздуха и стенкой карбюратора. Нажмите на рычаг, расположенный на пусковом устройстве, чтобы утопить его до упора.

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН. Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов) — отвертка шлицевая (3 мм)

При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 1-2 оборота, а винт «количества на 2-3.

— Прогреваем двигатель до рабочей температуры (85-95 0 ). — На остановленном двигателе подключаем тахометр и вновь заводим его.

Порядок подключения автотестера (тахометра)

— Вращаем винт «качества» и выставляем максимальные обороты холостого хода

Винт вращаем как против так и по часовой стрелки пытаясь поймать оптимальное положение винта «качества» при котором обороты ХХ максимальны.

Вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против и по часовой стрелки

— Винтом «количества» устанавливаем еще большую частоту вращения

Например, на 80 оборотов в минуту больше. Винт так же вращаем как по так и против часовой стрелки, пытаясь увеличить обороты ХХ.

Вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя, по часовой стрелки увеличиваем количества воздуха и оптимизируем состав смеси (лучше горит)

Попросту вращая его взад — вперед.

Проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

Примечания и дополнения

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Источник

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Регулировка уровня топлива

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется дроссельная заслонка, топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.

Устройство поплавкового карбюратора

Устройство и регулировка карбюратора ОКА 11113

На всех отечественных автомобилях, как известно, стояли всегда и стоят сегодня штатные карбюраторы фирм Вебер, Озон и Солекс. Они и сейчас пользуются востребованностью.На современном автомобиле Ваз 2107 стоит поплавковый карбюратор, в основном, фирмы Озон.

Попытаемся разобраться, из чего же он состоит? Прежде, чем приступить к его схеме строения, хотелось бы напомнить некоторым автолюбителям, что ремонт карбюратора ваз 2107 зависит от различных его модификаций. Не все они имеют одинаковую схему. Каждая имеет существенные различия. На автомобиле Ваз 2107 применяется, как правило, модификация ДААЗ 2107-1107010.Итак, схема узлов данной части автомобиля состоит из:

  • автономной системы холостого хода;
  • запорного клапана холостого хода;
  • поплавковой камеры;
  • эконостата;
  • дроссельной заслонки;
  • дозирующей системы;
  • переходной системой обеих камер;
  • отсеком отвода картерных газов.

Это основная система, которая должна быть известна каждому автолюбителю. А вот ниже приводится непосредственная схема устройства карбюратора, обеспечивающего двигатель горячей смесью.Устройство дозирующей камеры карбюратора состоит из:

  • системы эконостаса;
  • ускорительного насоса;
  • поддержки пуска и прогрева двигателя;
  • специальной поддержки холостого хода;
  • специальной поддержки постоянного уровня топлива (поплавком);
  • жиклеров воздушного и топливного типа;
  • распылителя ВТС;
  • диффузора;
  • эмульсионной трубки;
  • колодца.

Понятно, что каждый автомобилист должен уметь хотя бы поверхностно прочистить карбюратор своего ваз 2107. Ремонт карбюратора, видео инструкция процесса которого дана в этой статье, подразумевает прежде его правильную регулировку.И прежде, чем приступать к чистке, необходимо знать, что ничего прежде этого разбирать не рекомендуется.

Регулировка карбюратора

Карбюратор – это такая деталь автомобиля, которая нуждается в регулировке.Ее следует проводить в определенном порядке:

  • сначала провести наружную чистку и мойку деталей карбюратора (жиклеры, игла вспрыскивания и т.д.);
  • визуально осмотреть все элементы, дабы определить повреждения;
  • прочистить сетчатый фильтр;
  • промыть поплавковую камеру;
  • провести отдельную продувку воздушных жиклеров;
  • провести регулировку поплавковой системы;
  • отрегулировать пусковой механизм;
  • отрегулировать холостой ход.

Понятно, что снимать карбюратор в процессе регулировки не нужно. Если постоянно следить за карбюратором и чистить его, то грязь и пыль в него попадать не будут

, тем самым продлевая срок его эксплуатации и нормальную работу.

Проверка сетчатого фильтра

Это необходимость, которую рекомендуется проводить каждые 60 000 пробега автомобиля. Проверяют фильтр, заполняя горючим поплавковую камеру. После закрытия запорного клапана, отодвигается верхняя крышка фильтра, снимается клапан и очищается при помощи растворителя. После этого фильтр продувается сжатым воздухом.

Регулировка поплавковой системы

Ее нужно проводить в следующем порядке:

  • проверяем положение поплавка и если нужно, выравниваем кронштейн (нередко он бывает деформирован);
  • регулируем равномерное погружение поплавка в камеру;
  • закрываем игольчатый клапан и рассматриваем регулировку;
  • открываем крышку камеры;
  • отодвигаем поплавок в сторону;
  • дергаем аккуратно язык кронштейна (добиваемся того, чтобы расстояние между прокладкой крышки и поплавком было не менее шести миллиметров – если этого добиться невозможно, значит повреждена игла);
  • открываем игольчатый клапан и смотрим на расстояние между ним и поплавком (оно должно быть примерно около 15 мм).

Данную процедуру возможно проводить прямо на Ваз 2107. Карбюратор, ремонт и регулировка поплавковой камеры которого, не дает необходимых результатов, подразумевает осмотр пусковой системы.

Регулировка пусковой системы карбюратора

Для того чтобы начать регулировку пусковой системы необходимо:

  • снять воздушный фильтр;
  • запустить двигатель;
  • потянуть подсос;
  • открыть воздушную заслонку на треть;
  • установить обороты, равные 3200-3600 в минуту;
  • опустить воздушную заслонку;
  • установить частоту вращения меньше основного значения на 300.

Регулировка холостого хода

Чтобы отрегулировать холостой ход, необходимо прогреть автомобиль Ваз 2107

. Ремонт карбюратора в данном случае будет подразумевать использование винта качества, который необходимо соответственно настроить. При этом другой винт, который регулирует количество, пока трогать нельзя.

Итак, начинаем:

  • устанавливаем винт количества на 100 оборотов в минуту (это больший показатель обычного);
  • заводим двигатель;
  • регулируем винтом качества обороты до нормального значения.

Самостоятельная настройка карбюратора

Как правило, при настройке карбюратора ДААЗ 2107 автолюбители регулируют расход топлива и холостой ход. Рассмотрим эти этапы.

Этапы регулировки холостого хода

Настроить карбюратор в этом режиме несложно:

  1. Карбюратор с правильно отрегулированным холостым ходом позволяет двигателю машины стабильно работать даже при очень низком количестве СО. Для этого двигатель машины прогревается в течение 10 минут. После этого винт качества топлива в карбюраторе максимально выкручивается. Винты качества и количества топлива в карбюраторе ДААЗ 2107
  2. Затем с помощью винта количества повышается скорость оборотов двигателя (она должна быть примерно на 100 оборотов выше обычной). После этого двигатель должен поработать 2–3 минуты. Если никаких проблем с мотором не наблюдается, количество оборотов снижается до нормы, но не винтом количества, а винтом качества. Если и после этого никаких перебоев в работе мотора не наблюдается, регулировка считается завершённой. Теперь двигатель автомобиля будет стабильно работать даже при очень небольшом количестве СО.

Правила регулировки расхода топлива

Чтобы изменить расход топлива, необходимо отрегулировать его уровень в поплавковой камере карбюратора.

  1. Сначала с карбюратора снимается верхняя крышка. Перед началом регулировки с карбюратора ДААЗ 2107 снимается верхняя крышка
  2. За увеличение объёма топлива в поплавковой камере отвечает отверстие в карбюраторной крышке, которое периодически закрывается подпружиненным игольчатым клапаном (язычок на фото ниже обозначен буквой А). Крышка карбюратора устанавливается вертикально. Поплавок при этом не должен её касаться. После этого с помощью линейки измеряется расстояние между поплавком и крышкой. Оно не должно превышать 6,5 мм (максимально допустимое отклонение от этого значения — 0,25 мм). Игольчатый клапан карбюратора ДААЗ 2107 с регулировочным язычком, отмеченным буквой А
  3. Если расстояние между поплавком и карбюраторной крышкой не соответствует норме, оно уменьшается (или наоборот — увеличивается) с помощью подгибания вышеуказанного язычка игольчатого клапана.
  4. После настройки уровня закрытия игольчатого клапана следует настроить уровень его открытия, который тоже зависит от величины свободного хода поплавка в камере. Для этого карбюраторная крышка удерживается вертикально, но поплавок отводится в другую сторону так, как показано на фото ниже. После этого вновь измеряется расстояние между крышкой и поплавком. Оно не должно превышать 14 мм (максимально допустимое отклонение — 0,5 мм). Измерение максимального расстояния открытия игольчатого клапана на карбюраторе ДААЗ 2107
  5. Если это расстояние больше (или меньше) нормы, его необходимо отрегулировать с помощью упора, находящегося на поплавковом кронштейне. Этот упор можно либо подогнуть, либо выпрямить. Открытие игольчатого клапана ДААЗ 2107 регулируется специальным упором на кронштейне поплавка
  6. После установки точных расстояний регулировку и сборку игольчатого клапана можно считать законченной. Двигатель автомобиля будет работать стабильно, потребляя минимальное количество топлива.

Итак, снять карбюратор под силу даже начинающему автолюбителю. Определённые трудности могут возникнуть лишь на этапе регулировки этого устройства, но и они вполне преодолимы. Всё, что нужно сделать — это в точности следовать приведённой выше инструкции.

Неисправности и их устранение

Нарушение режима холостого хода может свидетельствовать о попадании грязи в топливный жиклер

. Прочищать жиклеры лучше всего сжатым воздухом, для чего их необходимо снять и продуть каналы подачи топлива. Также на стабильность работы двигателя может повлиять нарушения в системе подачи электропитания от бортовой сети автомобиля к электромагнитному клапану. Проверку исправности проводки можно проверить при помощи тестера или простейшей «контрольки» — лампочки с двумя проводками.Передозировка топлива

, которое поступает в карбюраторную камеру, вызвана повреждением герметичности поплавка в механизме подачи бензина. Устраняется путем замены, как самой поплавковой иглы, так и седла, к которому она подсоединена. После операции по замене и ремонту механизма подачи, он должен быть отрегулирован.

Нарушение параметров зазоров между контактными площадками прерывателя приводит к сбою в устойчивости оборотов двигателя. При уменьшении зазора ниже нормативного, а это 0,4 мм, происходит образование избыточной искры, а при увеличении зазора, образуется искра недостаточной наполненности.

Статья по теме «Доработка 2107 своими руками».

{banner_content} Установка требуемого зазора, а также замена подшипника прерывателя приведет к стабилизации частоты оборотов. Люфт в подшипнике образовывается как по причине эксплуатационного износа. Так может быть вызван скрытым заводским дефектом.

На энергетическую наполняемость искры может повлиять потеря характеристик сопротивляемости резистора, который установлен на бегунке. Пробой резистора в дороге –ситуация неприятная, но легко и быстро поправимая . Опытные водители знакомы с этой карбюраторной болезнью и всегда имеют в ремкомплекте кусок тонкой стальной проволоки.

Для того, чтобы добраться до места, где можно будет заменить резистор, достаточно обмотать ножки вышедшего из строя резистора такой проволокой. Главное, это не забыть затем поменять резистор.

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

  • наружная мойка и чистка деталей карбюратора;
  • осмотр элементов агрегата на предмет возможного повреждения;
  • очистка сетчатого фильтра;
  • промывание поплавковой камеры;
  • очищение воздушных жиклеров;
  • крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

  1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
  2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Снятие насоса и рассоединение корпуса карбюратора

При помощи крестообразной отвертки выкручиваете все четыре болта, которыми произведено крепление диафрагмы насоса. Снимаете его крышку, затем извлекаете мягкую пружину, после чего можно вынуть диафрагму. Далее демонтируется пружина рычага пневмопривода дроссельного узла. Для этого необходимо вынуть специальный фиксатор, после чего вывести его из зацепления. Крепежные болты выкручиваете и снимаете пневматический привод с карбюратора ВАЗ-2107.

Теперь необходимо рассоединить корпус. Для этого выкручиваете два болта, которыми произведено крепление этого элемента. Снятие производится вместе с прокладкой для уплотнения. После этого демонтируются микровыключатель и экономайзер. Выворачиваете все винты для регулировки смесеобразования и оборотов холостого хода. Вот и все, теперь у вас в руках разобранный карбюратор.

Инструменты и оснащение для проведения работ

Для проведения обслуживающих работ потребуется:

  • Набор стандартных ключей;
  • Отвертки;
  • Пассатижи;
  • Ветоши;
  • Средство для промывки карбюратора («Carb Cleaner» или аналог);

Потребуется и ремкомплект для карбюратора. Выпускаются различные виды ремкомплектов, одни из которых включают только прокладки, а другие – все детали (жиклеры, винты, эмульсионные трубки и т. д.). Приобретать лучше полный комплект.

Принцип действия карбюратора прост. Его задача основана на создании воздушно-топливной смеси, смешивая воздух и топливо в нужных пропорциях, после чего эта смесь поступает в камеру сгорания, где и происходит ее воспламенение. В состав карбюратора «семерки» входят следующие устройства, обеспечивающие распределение топливной смеси:

  1. Поддержка ХХ двигателя.
  2. Ускорительный насос.
  3. Поддержка стабильного уровня топлива.
  4. Система эконостата.
  5. Поддержка пуска и прогрева ДВС.
  6. Основная дозирующая камера, где находятся жиклеры воздуха и топлива, диффузор, колодец, распылитель ВТС, эмульсионная трубка.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

ДЛЯ НАЧАЛА ПРЕДЛАГАЮ ПОГОВОРИТЬ О ТОМ, ЧТО ТАКОЕ КАРБЮРАТОР И «С ЧЕМ ЕГО ЕДЯТ».

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну я думаю дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье поговорим о карбюраторе Озон. который установлен на ВАЗ 2107, после этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

  1. ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
  2. ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
  3. ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

РАССМОТРИМ ОСНОВНУЮ ЧАСТЬ УЗЛОВ КАРБЮРАТОРА ВАЗ 2107

  1. Автономная система холостого хода.
  2. Поплавковая камера.
  3. Запорный клапан холостого хода.
  4. Эконостат.
  5. Дозирующая система.
  6. Дроссельная заслонка.
  7. Отсек отвода картерных газов.
  8. Переходная система обеих камер.

Этих знаний достаточно для того чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

Регулировка привода дроссельной заслонки

Следует правильно настроить данный привод, иначе автомобиль будет иметь худшую скоростную динамику. Для того чтобы его настроить, вам потребуется напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как правильно регулировать:

  • Первым делом утопите до упора «подсос».
  • Напарник должен выжать газ в пол. Дроссельная заслонка в этом случае при корректной настройке поднимется вертикально. Посветите фонариком, чтобы убедиться в этом.
  • Пусть напарник отпустит педаль газа, одновременно с этим заслонка без зазоров закроет первичную камеру.
  • Если заслонка не до конца открылась или закрылась, то необходимо будет отрегулировать длину тяги привода.
  • Снимите тягу, измерьте ее длину. Она должна быть ровно 80 мм. Если есть несоответствие, то подтяните контргайки так, чтобы установить нужную длину.

Схема привода дроссельных заслонок

Стоит отметить, что есть еще ряд операций с карбюратором, но проведя вышеописанные действия, вы избавитесь от большинства проблем с воздушно-топливной смесью. В случае если у вас более серьезные неполадки, лучше будет обратиться к специалисту по этому вопросу. Как правило, выполнения предложенных инструкций хватает для качественной регулировки карбюратора.

Почему холостой ход неустойчив – ваз 2107 карбюратор?

В зависимости от причин, холостой ход может быть нестабильным или отсутствовать совсем. Обе неисправности характерны для любого карбюратора, устанавливаемого на ваз 2107.

Чтобы произвести правильную регулировку этого режима, необходимо знать о причинах, которые могут быть следующими:

  1. Недостаточный или избыточный уровень в поплавковой камере. Поплавковая камера необходима для того, чтобы отрегулировать давление между топливной системой и диффузором и поддерживает постоянный уровень топлива, готовый к распылению. При недостаточном уровне, камера не успевает подавать бензин в камеру, а при избыточном – переливает так, что топливо не успевает сгорать.
  2. Загрязнение карбюратора. Может коснуться как его канальцев, так и отдельных элементов: сетчатых фильтрующих деталей, а также клапанов и различных жиклеров.
  3. Карбюратор ДААЗ 2107 — 1107010 может подвести датчик холостого хода или это неисправность ЭПХХ. Встречается довольно часто. Клапан может быть установлен неправильно, в результате чего, затруднен его ход.
  4. Лишний подсос воздуха. Проявляется в виде не герметичности соединений деталей карбюратора или имеется пробой в прокладке коллектора.
  5. Высокая степень загрязнения воздушного фильтра.
  6. Неисправность трамблера – обгоревшие контакты.
  7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

На каждую причину находится свое решение проблемы. Поэтому рассмотрим более сложные неисправности и узнаем, почему холостой ход может отсутствовать совсем.

Подготовка к снятию карбюратора

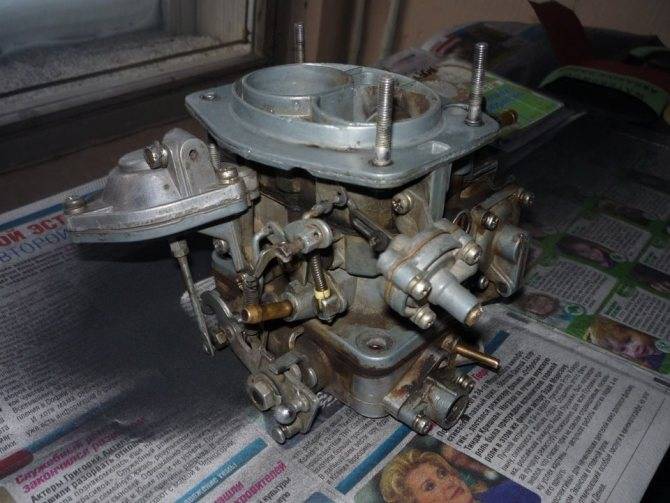

Перед тем как производить ремонт устройства впрыска топлива, необходимо снять с ВАЗ-2107 карбюратор. Настройка газовой аппаратуры если необходима, лучше обратиться к специалистам, так как работы с пропаном и метаном должен осуществлять квалифицированный специалист. Первым делом необходимо избавиться от крышки воздушного фильтра. Для этого ключом на 13 выкручиваете все три гайки и снимаете верхнюю половину.

Убираете воздушный фильтр, после чего при помощи ключа на 8 выкручиваете все четыре гайки со шпилек. Затем снимаете все тросики. Сначала выкручиваете гайку, которая осуществляет сжатие троса привода заслонки воздуха. Внутренняя часть тросика отсоединяется от самой заслонки. С дроссельного узла также необходимо отключить рычаг привода. Отсоедините хомуты, которыми произведено крепление топливного шланга. Этого не потребуется делать, если выполняется настройка и регулировка карбюратора ВАЗ-2107, только при снятии.

Выполняем регулировку карбюратора ВАЗ 2107

Регулировка карбюратора ВАЗ 2107 является одной из наиболее популярных тем для общения среди обладателей данной марки авто, причем, как в сети, так и в простой жизни. Машин этого бренда в одно время выпускали достаточно много, и не зря им в народе за состояние надежности и оформление дизайна дали прозвище «мерседеса советского времени».

По причине их такого солидного числа автомобили, имеющие инжекторную систему впрыска топлива до теперешнего времени не могут вытеснить их с современных дорог. Вот почему вопрос регулировки карбюратора ВАЗ 2107 и иных модификаций еще в течение довольно длительного времени по-прежнему будет оставаться главной проблемой отдельных водителей.

Инструменты и оснащение для проведения работ

Для проведения обслуживающих работ потребуется:

  • Набор стандартных ключей;
  • Отвертки;
  • Пассатижи;
  • Ветоши;
  • Средство для промывки карбюратора («Carb Cleaner» или аналог);

Потребуется и  ремкомплект для карбюратора. Выпускаются различные виды ремкомплектов, одни из которых включают только прокладки, а другие – все детали (жиклеры, винты, эмульсионные трубки и т. д.). Приобретать лучше полный комплект.

Поскольку карбюратор состоит из множества мелких деталей, разборка его на составные части, мойка и дефектовка и настройка проводится поэтапно, чтобы ничего не упустить из виду.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
