Регулировка и ремонт
Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:
- Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
- Ослабить хомут тяги.
- Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
- Хорошо зажать хомут.
Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.
Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.
Регулировка кулисы КАМАЗа 4308 | КАМАЗ
Не включается скорость камаз
Коробка передач ZF на камазе 6520 . Расположение и переключение передач.
Регулировка корзины сцепления камаз
коробка камаз евра 3
КПП на автомобиле камаз (схема переключения) для подписчиков
Снятие КПП КамАЗ
Автомобили КАМАЗ с двигателями Cummins Камминс ISLe340 / 375
Регулировка клапанов КАМАЗ — Новый Метод
Обзор Рестайлинговый Камаз 65115
Вот как надо переключать скорости в авто
Также смотрите:
- Как проверить якорь стартера КАМАЗ
- Нужен КАМАЗ с прицепом
- Экспериментальные КАМАЗы видео
- Как выглядит КАМАЗ без прицепа
- Пластические смазки КАМАЗ
- Хомут крепления топливного бака КАМАЗ
- Что заливают в мосты КАМАЗа заводом
- Вес коробки передач КАМАЗ 4310
- Как снять ручку стеклоподъемника на КАМАЗе евро
- Двигатель от КАМАЗа для ets 2
- 2008 год КАМАЗ остановился
- Как открыть дверь на КАМАЗе без ключа
- Почему прогорел поршень на КАМАЗе
- Ремкомплекты амортизаторов КАМАЗ
- Как вывести воздух на прицеп КАМАЗ
Главная » Хиты » Регулировка кулисы КАМАЗа 4308 kamaz136.ru
Почему так случилось
Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.
Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.
Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.
Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.
Краткий обзор устройства механизма
Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП.
В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.
Что такое кулиса в автомобиле и для чего она нужна?
Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.
Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:
- увеличился люфт ручки (рычага), что переключает передачи;
- возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
- скорости переключаются непомерно тугим образом;
- вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.
По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.
Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!
Как отрегулировать кулису на мазе
Техническое обслуживание и регулировка коробки передач ЯМЗ-238А автомобилей МАЗ-64227, MA3-54322
Уход за коробкой передач заключается в проверке уровня масла и смене его в картере. Уровень масла в картере должен совпадать с контрольным отверстием. Сливать масло нужно горячим через все сливные отверстия. После слива масла нужно снять крышку в нижней части картера, в которой помешается маслоприемник масляного насоса с магнитом, тщательно промыть их и установить на место
При этом следует обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой
Для промывки коробки передач рекомендуется использовать 2,5—3 л индустриального масла И-12А или И-20А по ГОСТ 20799—75. При нейтральном положении рычага управления коробкой передач на 7—8 мин пускают двигатель, затем его останавливают, промывочное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки. Недопустимо промывать коробку передач керосином или дизельным топливом.
В процессе эксплуатации привода коробки передач возможны регулировки: положения рычага 3 (см. рис. 47) переключения передач в продольном направлении;
положения рычага переключения передач в поперечном направлении: блокировочного устройства телескопических элементов продольной тяги.
Для регулировки угла наклона рычага 3 в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85 ° (см. рис. 47) при нейтральном положении в коробке передач.
Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 17, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6—2 и 5—1 передач, имел примерно угол-, равный 90 ° к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).
Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом: поднять кабину; расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22
очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;
задвинуть внутреннюю тягу до «щелчка» блокировочной втулки 15;
расконтрить гайку серьги 25 и, вставив отвертку в шлиц хвостовика внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;
удерживая хвостовик 24 от проворачивания, затянуть контргайку;
проверить качество регулировки. При смещении блокировочной втулки 21 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко с «щелчком» до упора втулки в нижний выступ серьги.
При регулировке привода следует соблюдать следующие требования;
регулировку производить при поднятой кабине и при неработающем двигателе;
не допускать изгиба и погнутости наружной и внутренней подвижных тяг;
во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4
нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения передач в поперечном направлении (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30— 35 мм; при этом ощущается сжатие пружины.
Описанные выше регулировки привода коробки передач следует производить при снятии и установке двигателя и кабины.
Возможные неисправности коробки передач и ее привода, а также способы их устранения приведены в табл. 5.
Регулировка кулисы на Ваз 2110 своими руками
Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа
Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки
Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.
Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа
Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки
Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.
Регулировка кулисы на ВАЗ-2110, как и на другом автомобиле, процедура достаточно простая, которая не отнимет слишком много времени. В первую очередь, вам нужно загнать автомобиль на эстакаду или подвести его к яме. Второй вариант предпочтителен, да и более распространен: яма найдется в гараже каждого автолюбителя. Для того, чтобы машина была четко зафиксирована, не болталась и не отъезжала, нужно выставить противооткатные упоры. Регулировка кулисы может быть сделана тремя методами: при включенной первой передаче, на нейтральной передаче и, наконец, при включенном заднем ходу. Наиболее простым способом является регулировка на задней передаче. Вначале ослабляется хомут, а затем включается рычаг в положение R.
Далее необходимо выставить ручку КПП в удобное и правильное положение. После этого хомут затягивается, а работа кулисы проверяется повторным включением задней передачи. Если ручка продолжает болтаться, можно повторить процедуру или воспользоваться следующим методом.
Регулировка кулисы на ВАЗ 2110 на первой передаче
Включается рычаг коробки передач в положение «1». Как и в предыдущем случае, нужно ослабить хомут кулисы, чтобы дать свободный ход для регулировки.
Регулировка кулисы осуществляется поворотами привода до упора в стопорный фиксатор. Поворачивать нужно против часовой стрелки. Как только привод зафиксировался у стопора задней передачи, хомут затягивается до упора. Если кулиса зафиксирована, передачи будут включаться более точно, а ручка перестанет ходить из стороны в сторону.
На нейтральной передаче
Если пластмассовый разграничитель задней передачи отсутствует и, соответственно, упора при повороте привода не достичь, то регулировка кулисы на ВАЗ-2110 проводится на нейтральной передаче. Для регулировки также понадобится ослабить и затянуть хомут кулисы. Однако, чтобы правильно все сделать, потребуется определить глубину выноса кулисы на кардан.
При правильном расчете глубины выноса удастся наладить работу рычага и устранить дребезжание. И, последний совет: работу лучше проводить с напарником — легче будет как фиксировать, так и проверять кулису. Это были основные рекомендации по регулировке кулисы на ВАЗ-2110. Если никакого положительного результата добиться не получается, то потребуется либо профессиональная помощь или же полная замена кулисы.
Основные неисправности кулисы
Все неисправности кулисы коробки передач «Лады Приоры» и способы их устранения:
| Симптом | Неисправность | Модель КПП | Способ решения проблемы |
| Нечеткое включение передач | Изношены втулки | 2170–2181 | Заменить все втулки |
| Повреждена подушка | 2170–2180 | Заменить подушку | |
| Растянуты тросы | 2181 | Заменить тросы | |
| Ослаблена затяжка хомутов тяги | 2170–2180 | Отрегулировать, затем затянуть | |
| Провалился рычаг | Порвалась подушка | 2170–2180 | Заменить подушку |
| Слишком большой ход рычага | Изношены втулки | 2170–2181 | Заменить все втулки |
| Растянуты тросы | 2181 | Заменить тросы | |
| Ослаблена затяжка хомутов тяги | 2170–2180 | Отрегулировать, затем затянуть | |
| Одна или несколько скоростей включаются не с первого раза | Деформированы вилки | 2170–2181 | Заменить вилки |
| Ослаблена затяжка хомутов тяги | 2170–2180 | Отрегулировать, затем затянуть | |
| Растянуты тросы | 2181 | Заменить тросы |
Основные неисправности кулисы КПП «Приоры» одинаковы для любых трансмиссий и обусловлены их конструкцией. Рычаг и жесткий привод изготовлены из стали, поэтому не ломаются. Остальные детали, всевозможные пластиковые втулки и тросы, фиксирующие тягу хомуты, нередко выходят из строя (их гайки имеют дурную привычку разбалтываться). Кроме того, на так называемых кулисных коробках, то есть КПП 2170–2180, нередко выходит из строя резинка (резиновая опора рычага), что тоже приводит к проблемам с включением требуемых скоростей.
Одним из редких дефектов является дребезг кулисы КПП «Приоры» 2014 года, хотя встречается и на автомобилях иных годов, но всегда с кулисной трансмиссией. Он вызван контактом между реактивной тягой и тягой переключения передач. Из-за работающего двигателя контакт получается вибрирующим, а столкновение деталей порождает звон. Чтобы устранить его, достаточно чуть-чуть отодвинуть обе тяги друг от друга.
Как отрегулировать кулису на ВАЗ 2110 своими руками
Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:
- Загоните авто на яму.
- Затяните ручник и установите противооткатные упоры.
Способ №1 — регулировка кулисы по задней скорости.
- Ослабьте хомут.
- Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
- Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.
Способ №2 — регулировка кулисы по первой скорости.
Этот метод используют, как правило, тогда, когда первый способ не дал результата.
- Включите первую скорость.
- Ослабьте хомут кулисы.
- Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
- Затяните хомут, и проверьте как все работает.
Способ №3 — регулировка кулисы на «нейтралке».
Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.
Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.
Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

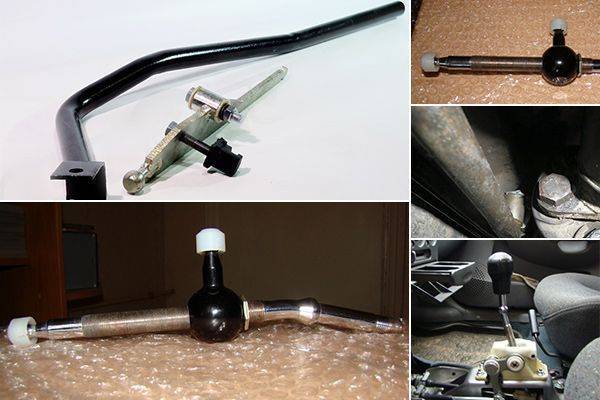

Казалось бы, такой элемент, как кулиса, нельзя доработать или модернизировать, ведь здесь все предельно просто. Однако, тюнинг возможен и здесь, об этом и поговорим в этой статье, а в качестве примера у нас будет автомобиль ВАЗ-2110. Многие автовладельцы предпочитают менять штатную кулису, потому что у нее слишком длинный ход, вместо нее устанавливают короткоходную. Это хорошо, потому что улучшается четкость переключения и на это тратится меньше времени, но, вместе с тем, автолюбители почему-то забывают о том, что кулиса нуждается в регулировке.
Если регулировки нет, то в скором времени водитель почувствует трудности с переключением скоростей. Работу рекомендуется выполнять вместе с помощником, хотя, при желании, можно все сделать и в одиночку.
В данном случае владелец «десятки» заменил кулису, не стал ее регулировать и у него появились проблемы во время переключения задней и пятой скорости. Регулировку можно сделать по-разному, рассмотрим с вами несколько вариантов.
1. В первом случае регулировка производится по задней передаче. Переключаем коробку в режим заднего движения, после чего лезем под машину и затягиваем хомут. Все, работа закончена, проблема решена. Но что делать, если переключиться на заднюю скорость невозможно? Для этого у нас есть следующий способ.
2. Здесь кулиса «десятки» настраивается при включенной первой передаче. Переключаем ручку КПП на первую скорость, откручиваем болты крепления хомута кулисы, для этого придется лезть под машину. Далее привод нужно прокрутить против часовой стрелки. Крутим до тех пор, пока рычаг КПП не столкнется с пластмассовым фиксатором задней скорости. Теперь нужно лишь закрутить болты хомута и настройка на этом завершена.
Вы хотите настроить нейтральное положение коробки передач? Тогда придется рассчитать посадку кулисы на карданчик «десятки». Итак, мы узнали, что при замене кулисы нужно в обязательном порядке произвести ее регулировку, дабы в дальнейшем не возникло проблем с переключением скоростей. Мало того, мы научились делать своими руками, а это экономит нам деньги. Однако, если вы специалист и делали такую работу впервые в жизни, то идеально собрать механизм будет непросто.
Очень часто после самостоятельной модернизации в коробке передач появляются посторонние звуки. Некоторые не обращают на дребезг никакого внимания и заглушают его музыкой, но мы не из таких, так что нам необходимо устранить причину возникновения звука. Проблема решается достаточно просто, для этого нужно лишь купить пружину и поставить ее на кулису. Эта пружина будет удерживать коробку переключения передач и образование неприятного шума прекратится. Еще раз вернемся к регулировке и повторим, как это делать:
1. Устанавливаем КПП в нейтральное положение.
2. Шток выбора передач проворачиваем против часовой стрелки. Делаем это до тех пор, пока регулировочный штифт не попадет в отверстие штока.
3. Удаляем облицовку рычага коробки передач.
4. После фиксации ручки КПП и штока выбора передач, фиксируем регулировочный болт.
Ход рукоятки коробки передач настраивается индивидуально, делается это путем корректировки длины плеча кулисы.
Правильная установка переднего переключателя
Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей
Очень важно сделать это правильно
- перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
- Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
- Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
- Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
- Отрегулировать степень натяжения троса.
- Расположить цепь близко к внутренней стороне рамки.
Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки
Техническое состояние цепи имеет огромное значение для работы всей системы
Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей
Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.
Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых до 33 скоростей.
Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.
Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:
- Если ваш , переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
- Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.
Самостоятельная регулировка кулисы
Частой ошибкой всех начинающих автолюбителей является понимание собственной проблемы. Малейшие неисправности коробки передач, они связывают с глобальными проблемами и готовятся к полной замене системы. Однако, часто случается, что небольшие вмешательства, а именно правильная и профессиональная регулировка кулисы является необходимым решением по устранению возникшей неисправности.
Для начала следует начинать с регулировки (настройки) используемого привода. Проводить его нужно предварительно убедившись в работоспособности. На первой скорости заезжаем на эстакаду, либо схожее по типу возвышение. При возникновении проблем с переключением (описанных ранее), попробуйте осуществить необходимые действия при выключенном двигателе.
Находясь на ручном тормозе, предварительно подставив противооткаты, начинаем предварительную регулировку. При выключенном моторе, но не выключенных передачах смещаем рычаг влево до максимально возможного положения. Затягиваем хомут под авто. Часто бывает, что хватает всего лишь несколько миллиметров по отношению к карданному валу для необходимого смещения.
Другим вариантом профилактики и предотвращения проблем является удаление инородных элементов с механизма (влаги, пыли, попавшей грязи) и смазывание деталей. Кулиса в коробке передач, как и любая другая деталь требует смазку. Но чем смазать кулису? Особых предпочтений не имеется. Подойдет обычная смазка для автомобильных запчастей. Главное не переборщить.
Как отрегулировать привод переключения передач
Возникновение каких-либо проблем с переключением передач не всегда означает серьезную поломку КПП. Если передачи включаются с трудом, возникли сложности с выбором передачи, что препятсвует включению и т.д., тогда в ряде случаев бывает достаточно отрегулировать привод переключения передач. При этом выполнить регулировку привода МКПП можно как на СТО, так и самостоятельно.
Читайте в этой статье
- Регулировка привода переключения передач
- Что в итоге
Регулировка привода переключения передач
Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.
Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.
Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.
Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.
Водитель при помощи рычага переключения передач может определять, какие именно пары шестерен будут работать, то есть выбирать нужную передачу. При этом на МКПП также приходится выжимать сцепление, чтобы крутящий момент не передавался на коробку передач (на первичный вал).
Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.
По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:
- увеличение люфта рычага переключения;
- некорректное включение передач (вместо выбранной включается другая);
- при переключении приходится прилагать больше усилий, чем раньше;
- возникают посторонние звуки при движении рычага.
При появлении описанных неполадок часто может возникнуть необходимость полной замены или регулировки кулисы. При этом процедура настройки кулисы не является сложной. Главное, знать, как регулировать привод. Ниже будут приведены общие рекомендации, так как в зависимости от марки и модели автомобиля могут возникать некоторые нюансы. Для регулировки тяги переключения передач потребуются инструменты:
- ключ на 12 торцевой;
- пассатижи;
Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).
- По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
- Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.
Что в итоге
Как видно, проблемы с переключением передач не всегда означают, что необходим дорогостоящий или капитальный ремонт коробки. Во многих случаях (если нет других признаков и причин) достаточно знать, как отрегулировать коробку передач, то есть кулису на МКПП. При этом данную процедуру можно выполнить самостоятельно.
В этом случае правильно выполненные регулировки тросика АКПП позволяют избавиться от рывков и пинков автомата, а также добиться плавности и четкости во время переключения передач.
krutimotor.ru
Замена сальников кулисы
Ничто так не расстраивает владельца автомобиля, как следы масла под днищем вовремя стоянки. Причиной такого проявления может быть пришедший в негодность масляный фильтр или неисправность сальника.
Выполняя установку нового сальника, можно увидеть и дать оценку состоянию подушки кулисы, карданчика и пыльника.
Перед началом разбора всех узлов автомобиля, требуется выяснить причину подтекания масляной смеси. Если причина не в фильтре масла, требуется убедиться в исправности сальника. Для этого автомобиль устанавливается на возвышение или подъемник. Если работы замены и установки нового сальника будут выполняться впервые, очень поможет предварительный просмотр видео на эту тему.
- Забравшись под автомобиль, произвести визуальную оценку пыльника. При утечке масла через сальник, пыльник это выдаст, на нем будут следы подтеков масла;
- Отогнув пыльник, надо подобраться к карданчику. Отсоединение карданчика откроет путь к манжете;
- Последовательность снятия карданчика строго от рычага к кулисе, обратный порядок запрещен;
- После демонтажа карданчика открывается доступ к сальнику;
- Для снятия манжеты потребуется крючок и шип;
- Пришедший в негодность сальник заменяется на новый. Гуру гаражного ремонта в качестве вспомогательного инструмента для этого применяют крышку от пластиковой бутылки;
- После установки нового сальника производится обратная сборка узла. При этом обязательно проверяется состояние каждого элемента на предмет износа, в случае необходимости, деталь так же заменяется.
