Лада Гранта: ремень ГРМ и его замена

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

  1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
  2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
  3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
  4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
  5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
  6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
  7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
  8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
  9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
  10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
  11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
  12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобится:

  • Гаечные ключи в наборе
  • Головки с удлинителем
  • Монтировка
  • Специальное приспособление для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому необходимо его приобрести заранее. Во всех магазинах можно купить ролик ремня ГРМ на Гранту в комплекте.

Перед началом работ необходимо открутить провод массы от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя. Основные этапы работ:

Подготовка к ремонту.
Автомобиль поднимается на домкрат и снимается переднее колесо с правой тороны, а также защита, которая перекрывает доступ к двигателю.

Демонтаж защитной крышки.
На автомобилях Гранта пластиковая крышка состоит из двух частей. Снять ее просто. Для начала необходимо открутить 4 болта верхней части, а затем – нижней.
Использовать для этого нужно шестигранный ключ на 5. Кроме крышки, нужно демонтировать также датчик положения коленвала, просто отсоединив его от разъема и вынув из гнезда.Совмещение меток.
Перед тем как производить замену ремня ГРМ на Гранта 16 и 8 клапанов, необходимо правильно установить фазы газораспределения двигателя. Для этого нужно провернуть коленвал по часовой стрелке. Делается это с помощью головки на 17. Крутить нужно, пока метка на зубчатом шкиве распределительного вала не совпадет с отметкой на внутренней поверхности крышки ГРМ.
Кроме этого, отметки должны совместиться и на маховике двигателя. Проконтролировать это можно через специальный лючок в верхней части картера сцепления. Вынув резиновую заглушку, необходимо убедиться, что специальный выступ на маховике совпадал с меткой распредвала.
Только после этого можно продолжать замену ремня ГРМ на Ладе Гранта.

Снятие шкива генератора.
Чтоб выставленные по меткам валы не проворачивались, маховик можно застопорить через смотровой лючок. Сделать это удобней всего с помощью толстой отвертки или монтировки. Закрепив прочно маховик аккуратно откручиваем гайку, держащую шкив генератора и демонтируем его вместе с шайбой.
Далее послабляем гайку шкива генератораРегулировка натяжного ролика.
Гаечным ключом на 15 необходимо постепенно ослабить затяжку болта крепления ролика. Когда крепление будет ослаблено достаточно для провисания, можно начать демонтаж, убедившись еще раз, что все метки совпадают.
Снятие. Деталь аккуратно снимают со всех шкивов и вынимают из моторного отсека. Если произошел полный обрыв ремня ГРМ на автомобиле Гранта, сделать это еще проще.

Установка новой запчасти. Перед эксплуатацией ремень ГРМ на Гранту 8 клапанов проверяется на наличие заводских дефектов – отслоений, трещин, излишней грубости материала. Нелишним будет посмотреть срок годности, так как резина теряет свои свойства, даже не будучи в употреблении, а пролежав на полке несколько лет. Число зубьев у ремня Lada Granta с двигателем 8 клапанов равняется 113, а его ширина составляет 17 мм. Установка детали производится в обратном порядке. Сначала его натягивают на коленвал, потом на генератор и помпу, обводя ролик, а в самом конце – на распредвал.Натяжение.

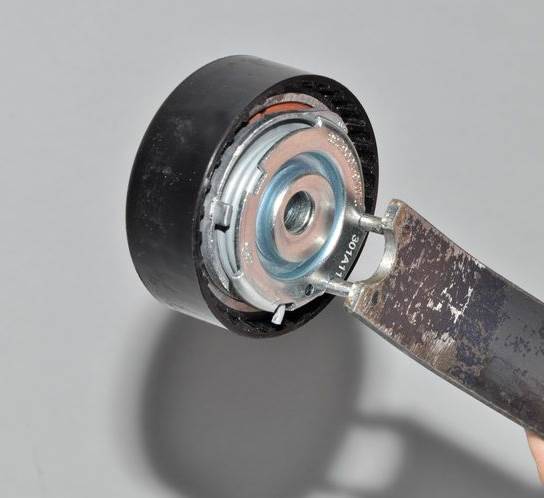

Чтобы обеспечить хорошую натяжку, необходимо прокрутить ролик против часовой стрелки. Делается это с помощью специального ключа, который представляет собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он прокручивается, пока вырез на обойме ролика не совпадет с прямоугольной отметкой на внутренней втулке. Только после этого болт ролика можно закручивать. Для того чтоб понять последовательность работ, представляем вашему вниманию
поясняющее видео о том, где искать метки:

Подготовительные операции, все первых

Во-двигатели, запомните простое правило: мотор может не 11183 погнуть свои клапаны, так вращать что коленвал и шкив распредвала можно отдельности по-будет. Для моторов 11186 и 21116 было это бы недопустимо! Подробнее о двигателе 21116 в материале этом.

Перед проведением любых работ клемму отключите АКБ (ключ на 10), а также датчик прежде. Но ДПКВ надо снять защитную крышку.

болтика 4 Откручиваем, снимаем защиту

Для снятия нужно защиты:

  • 11186/21116 – используя «внутренний откручивают на 5», шестигранник 4 болта на верхней детали, которую снимают затем. И так же демонтируют нижнюю деталь;
  • гаечным – 11183 ключом «на 10» откручивают 3 болта крепления.

тем с Справиться, что сказано выше, будет Отключаем.

несложно разъём, выкручиваем один винт

положения Датчик коленвала (ДПКВ) отключают от разъёма (см. Затем). фото крепёжный винт выкручивают ключом «на 10». датчик Сам нужно демонтировать.

Установка всех меткам по валов

Сначала проверьте, что включена передача нейтральная. На корпусе картера ближе к узлу есть сцепления резиновая крышка. Её нужно снять.

окно Смотровое и резиновая заглушка

Смысл в том, добиться чтобы совмещения рисок на маховике и в прорези Когда. шкалы это будет выполнено, маховик отвёрткой фиксируют.

Маховик зафиксирован

Конечно, подобную проще операцию выполнять вдвоём. Знайте, что положению нужному вала соответствует совмещение меток A-B и C-D (см. Привод.).

рис ГРМ в 8-клапанных моторах

Сам нужно коленвал вращать вправо, используя ключ «на 17» мотор «на 19» (или 11183). Смысл сказанного иллюстрируется на Крутить.

фото нужно шкив привода генератора

генератора Ремень надо снять

Генераторный ремень доступ закрывает к деталям привода ГРМ. Придётся крепление ослабить и снять этот ремень.

Подробнее об Меняем:

  • этом ремень генератора на Лада Гранта с Меняем;
  • кондиционером ремень генератора без натяжителя на Гранта Лада.

Крепление генератора, болты на 13

Ключом «на 13» нижний ослабляют болт крепления. Затем выкручивают крепёжную верхнюю гайку и вынимают болт. Кожух прижимают генератора к двигателю и фиксируют конструкцию проволокой. ремень Теперь можно удалить.

Монтаж генераторного проводят ремня в такой последовательности:

  1. Закрепляют генератор;
  2. ремень Накидывают на шкивы, как показано на фото;

    ремня Монтаж генератора, первый шаг

  3. Включив 5-ю откатывают, передачу автомобиль назад.

Необходимый инструмент

Работать удобнее всего в гараже или на ровной бетонной поверхности. Потребуется домкрат, башмаки, исключающие откат транспортного средства, ключи и головки, в том числе ключи типа Torx.

Сразу нужно морально подготовиться к тому, что работать придется в весьма тесных условиях, а на руки лучше надеть защитные перчатки.

Если говорить о новом комплекте, то оригиналы производятся заводом резинотехнических изделий, что в городе Балаково. Можно найти хорошие отзывы и об аналогах, произведенных европейскими партнерами.

Китайские ремни покупать не стоит, их эксплуатационный ресурс сильно уступает оригиналу, да и прочность может подвести в самый неподходящий момент.

Чем можно заменить временно приводные ремни в случае поломки машины на трассе?

К сожалению чем-то временно заменить приводные ремни в случае их обрыва на трассе, в современных автомобилях нельзя. В старых автомобилях при подобной проблеме иногда помогали женские колготки. Но эти времена ушли. При обрыве приводных ремней вам будет необходима техническая помощь.

Российский автомобиль Лада Гранта выпускается уже пару лет. И, благодаря хорошему качеству выполнения, и нескольким разным комплектациям, он успел захватить доверие многих водителей. Сейчас же речь пойдёт о подмене ремня ГРМ на Лада Гранта.

В любом автомобиле, газораспределительный механизм позволяет обеспечить своевременный впуск и выпуск рабочей консистенции и отработанных газов соответственно. В состав данного механизма заходит распределительный вал, также разные детали привода клапанов, как и сами клапаны с пружинами, также втулки направляющего типа.

Если же гласить о ремне ГРМ, то он представляет собой особенный элемент, который работает в качестве связывающего звена. Благодаря ему обеспечивается синхронная работа распределительного и коленчатого вала.

Найти таковой ремень очень легко. Для вас будет довольно открыть капот, после этого ремень предстанет вашему взгляду. Правда этот «особый узел» будет защищён особым кожухом, который должен предупредить попадание грязищи и обезопасить его от иных механических воздействий.

Снаружи ремень ГРМ имеет зубчатую внутреннюю поверхность и резиновую базу. В отличие от других типов ремней, он обхватывает сходу несколько шкивов.

Схема привода распределительного вала

  1. зубчатый шкив коленчатого вала мотора;
  2. зубчатый шкив насоса охлаждающей воды:
  3. натяжной ролик либо автоматический натяжитель;
  4. задняя крышка ремня ГРМ;
  5. зубчатый шкив распределительного вала;
  6. зубчатый ремень привода ГРМ;
  7. прилив на крышке масляного насоса;

А — метка на зубчатом шкиве коленчатого вала;В — метка на приливе крышки масляного насоса;С — выступ на задней крышке ремня ГРМ;D — метка на зубчатом шкиве распределительного вала

Читайте так же

Кроме 2-ух нареченных валов, ремень соединяет воединыжды ещё несколько агрегатов, таких как водяной насос (помпа) и прочее.

В случае, если ролики либо помпа будут испорчены, то это позволяет гласить о завышенной скорости износа ремня, что уменьшает срок его службы во много раз.

Авто семейства Лада Гранта оснащаются, как мы уже произнесли, разными модификациями мотора. У неких из их нет задачи с тем, что при разрыве ремня ГРМ гнутся клапана, тогда как у других схожая особенность наблюдается.

Не гнёт клапана при обрыве ремня ГРМ только 11183-50 движок, таковой мотор устанавливается на Ладу Гранту в стандартной комплектации. Подробнее о том, в каких движках при обрыве ремня ГРМ рвёт клапана в этом материале.

Чтоб исключить возникновение нештатной ситуации, изготовитель советует поменять ремень один раз на 70 5 тыщ км пробега. А вот держать под контролем его состояние придётся почаще — во время прохождения каждого ТО, другими словами, через 15 тыщ км. Это утверждение правильно как для 8-ми клапанных движков, так и для 16-ти клапанных. Даже невзирая на то, что самый распространённый движок Лада Гранта модели 21116 компонуется ввезенной ГБЦ, на нём тоже в итоге обрыва ремня придётся делать дорогостоящий ремонт!

Естественно, что изготовитель не советует проводить смену ремня без помощи других, как и его проверку. Если вы постараетесь выполнить все работы сами, другими словами велика возможность того, что для вас откажут в следующем гарантийном обслуживании. Самим рекомендуется поменять только фильтра (смена салонного фильтра, смена воздушного фильтра, смена топливного фильтра).

Большая часть хозяев Лада Гранта, тем паче обладатели 16-ти клапанных моторов (ремонт намного дороже, чем 8-ми клапанный аналог), рекомендуют не дожидаться положенных 75 тыщ км пробега. Дело в том, что плохие комплектующие могут привести к тому, что износ начнётся уже после 20 тыщ км.

Большая часть хозяев употребляют при подмене отлично зарекомендовавшую себя продукцию Gates. Но этот бренд обожают подделывать, потому, пытайтесь брать о испытанных временем поставщиков!

K015670XS — артикул запчасти для 16-ти клапанных движков.

Если вы решили сменять ремень без помощи других, то стоит учесть некие советы.

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

Снимаем защитную шайбу.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда. Удачи на дорогах. Ни гвоздя, ни жезла!

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

Совет относится к двигателям ВАЗ- , 11186 и 21116 . Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо!

Как производится замена?

Итак, вы обнаружили дефект или время запланированного ремонта. Замена
выполняется шаг за шагом только при охлаждении двигателя:

  1. Отсоедините аккумулятор от вашего Lada Grant.
  2. Снять датчик положения коленчатого вала. Поместите датчик в чистом месте, например, на полку, где нет стальных опилок или масла.
  3. Поршнем первый цилиндр, положите его в верхнюю мертвую точку.
  4. Поверните коленчатый вал до тех пор, пока метка на его шкиве не будет совпадать с выступом на крышке привода.
  5. Извлеките вилку из смотрового окна (расположенного на корпусе муфты) и проверьте положение вала. Если вы все сделали правильно, в поле появится знак и будет перед слотом. Остановите маховик с помощью отвертки (его необходимо установить между его зубьями).
  6. Отвинтите шкив привода генератора, снимите его с вала и снимите шайбу.
  7. Снимите крышку распределительного вала.
  8. Ослабьте натяжной ролик (он должен повернуться).
  9. Снимите ремень со всех шкивов и вытащите.
  10. Если вам нужно, в дополнение к установке ремня привода газораспределительного механизма, снимите натяжной ролик и замените его новым, открутите крепежный болт, а затем снимите валик непосредственно с него.
  11. Прежде чем отправлять новое видео, проверьте, действительно ли нужна замена
    . Для этого возьмите металлическую середину этого механизма и поверните пластиковую деталь. При рабочем аксессуаре он движется плавно, без заклинивания.
  12. Осмотрите насос и начните обратный монтаж газораспределительного механизма. Поместите ролик в верхнее отверстие на блоке цилиндров, но не поворачивайте болт, который закрепляет эту часть привода до конца.
  13. Установите ремень так, чтобы он работал правильно на всех шкивах и роликах. Для правильной установки ремня, после укладки на шкив коленчатого вала (его необходимо установить на свое место), потяните обе части детали. Постарайтесь равномерно распределить нагрузку.
  14. Дальняя часть ремня
    привода газораспределительного механизма должна лежать на шкиве насоса и идти за натяжным валиком (на этой стадии проверить цепь), и чем ближе он должен лежать аккуратно на зубчатой ​​передаче распределительного вала.
  15. Немного потяните распределительный вал (в направлении меньшего хода), чтобы зубцы ремня
    совпали с вырезами на нем. Для поворота натяжного ролика против часовой стрелки используйте специальный ключ.

После того, как была сделана замена
, проверьте натяжение приводного ремня газораспределительного механизма. Чрезмерное напряжение в нем на Grant Lade чревато отказом насоса системы охлаждения. Кроме того, при чрезмерном натяжении ремень может быстро срабатывать.

Ослабленный ремень может привести к сбою фаз газораспределения. Поверните коленчатый вал вправо, чтобы метки выравнивания совпадали. После этого переверните узел шкива генератора. Помните, что при снятии ремня
на автомобиле модели Lada Grant строго запрещено поворачивать валы. Регулировка выполняется только тогда, когда замена
уже выполнена.

На нашем сайте есть специальное предложение. Вы можете получить бесплатную консультацию с нашим корпоративным юристом, просто задав свой вопрос в форме ниже.

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

Совет относится к двигателям ВАЗ- , 11186 и 21116 . Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо!

Видео состояния ремня ГРМ с пробегом (120 000 км)

Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.

Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.

Если подвижный указатель смещен относительно неподвижного:

— по часовой стрелке — ремень перетянут.

Потянув вверх, снимаем крышку лючка.

Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.

Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см

выше) и нижнюю крышки привода ГРМ

Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата

Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях

Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Аналогично извлекаем другую заглушку.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).

В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.

Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.

Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.

Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус

За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.

Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.

Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.

Снятие ремня ГРМ

Технология этого этапа зависит от марки двигателя. Рассмотрим возможные варианты с разными силовыми агрегатами.

Комплектация с мотором ВАЗ-21129

Вначале необходимо совместить технологические метки.

  1. Наденьте ключ размером 17 мм на болт шкива.
  2. Вращайте его до совпадения меток на шкиве и на корпусе маслонасоса.

Вращайте коленвал до совпадения меток В таком состоянии метки на шкивах двух распредвалов должны совпадать с рисками на крышке.

Зафиксируйте и скрепите шкивы приспособлением. Его индекс по заводской номенклатуре 67.7811-9516. Это нужно для того, чтобы не сбились фазы газораспределения.


Зафиксируйте шкивы ГРМ специальным приспособлением

Комплектация с двигателем ВАЗ-21179

Совмещение меток аналогично Приоре и некоторым другим «Жигулям». Таким же ключом на 17 мм вращайте болт коленвала до совпадения двух меток.

Отличие работы с этим мотором в том, что для закрепления распредвалов применяется другое приспособление с индексом 67.7811-9704.

Отметьте положение шкивов двух распредвалов по отношению к задней крышки. Это удобно делать цветным маркером.


1 — болт натяжного ролика, 2 — ролик, 3 — ремень ГРМ, буквенные обозначения — метки.

Для любых комплектаций

Ослабьте ключом 17 мм болт натяжного устройства №1. Снимите дистанционную проставку со шкива коленвала. Используя две отвертки с прямым шлицем, снимите ремень.

Двигатели Лада Гранта

Автомобили Lada Granta оснащаются несколькими видами ВАЗовских силовых установок. Всего их 5, это:

  • 11183-50;
  • 11186;
  • 21126;
  • 21127;
  • 21126-77.

Практически у всех модификаций ДВС Лада Гранта при внезапном обрыве ремня ГРМ обязательно гнутся клапана. Не происходит этого только на «восьмиклапаннике» под заводским номером: 11183-50, который устанавливался на стандартную комплектацию Granta с самого начала ее производства. Однако здесь тоже все зависит от оборотов двигателя в момент выхода из строя ременной передачи. Бывали случаи, что и на этом агрегате появлялись серьезные проблемы после его обрыва.

Другой 8-клапанный двигатель, получивший индекс 11186, не только гнет клапана при разрыве ремня ГРМ, но и может нанести повреждения поршням и шатунам. В лучшем случае, при обрыве ременной передачи на этой установке, происходит загиб впускных клапанов.

Шестнадцатиклапанный двигатель 21126 является модифицированной версией одного из самых массовых ДВС от ВАЗ – 21124, и многие специалисты считают его лучшим из всех, которыми комплектуют Granta, но он тоже гнет клапана из-за отсутствия углублений для поршней.

https://youtube.com/watch?v=ALORwvHv8YI

Доработанная установка 21126, получившая заводской индекс – 21127, также не была лишена проблемы загиба клапанов, впрочем, как и двигатель 21126-77 (устанавливаемый в Lada Granta Sport). На сколько же рассчитан ресурс ремня ГРМ на моделях Гранта?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
