Во-первых — под машиной не смей крутить гайку на планке-уравнивателе тросиков!

Во-вторых, сдвигаешь передние сиденья до упора вперёд, залезаешь назад, на кожухе вокруг ручника слева и справа есть два винта — их выкручиваешь, снимаешь пластиковый кожух. Под ним есть торчащая резьба, она должна торчать на 2 см. Если выступает меньше — затягиваешь гайку на ней, пока выступать будет на 2 см.

В-третьих, снимаешь задние колёса, затем снимаешь защитные колпачки со ступичных гаек, выкручиваешь ступичные гайки, снимаешь барабаны, смотришь на состояние колодок, если они живы, тогда смотришь на храповик в верхней части, оттягиваешь пластинку-фиксатор, и отвёрткой на несколько щелчков поворачиваешь от себя ребристое колёсико, делаешь то же самое со втором колесом, затем одеваешь барабан, регулируешь до тех пор, пока барабан не будет надеваться. Как только барабан перестал налезать — делаешь несколько щелчков назад, надеваешь барабан, притягиваешь гайку ступицы и вращаешь барабан — чтоб не подклинивал колесо. После этого всё собираешь и радуешься работающему ручнику (на полную рычаг максимум на 3-4 щелчка ходит). Более того ещё и тормозить машина стала гораздо лучше в силу работающих задних тормозов.

Источник

Как поменять трос ручника

В любую деталь автомобиля заложен определённый ресурс, по истечении которого она должна быть заменена. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок. О том, как починить ручной тормоз на Рено Логан, если его не удаётся отрегулировать, вы узнаете далее, но для начала следует отметить, что колодки на этом авто приводятся в действие от двух тросов — каждая от своего. Поэтому менять придётся каждый трос по отдельности. Сам же процесс замены выглядит так:

1. Вначале необходимо ослабить натяжение приводных тросов при помощи регулировочной гайки так, как это описано в первой части статьи.
2. После этого установите заднюю часть автомобиля, снимите колёса и тормозные барабаны.
3. Теперь на обоих колёсах демонтируйте заднюю тормозную колодку, сняв с неё специальные стяжные пружины.
4. Далее, с рычага привода колодки нужно снять наконечник троса — это удастся сделать только после того, как вы отожмёте вперёд пружину, воспользовавшись плоскогубцами.
5. После проделанных выше действий сдавите плоскогубцами фиксирующий элемент защитной оболочки и извлеките трос из отверстия в щитке тормозного механизма.
6. Защитные оболочки левого и правого тросов дополнительно фиксируются при помощи специальных держателей, расположенных на рычаге балки — извлеките их.
7. Далее, немного втянув тросы привода в салон машины, выведите их наконечники из пазов уравнителя.
8. Теперь переместитесь под днище автомобиля и вытяните тросы из отверстия в основании кузова.

На этом демонтаж непригодных к дальнейшей эксплуатации тросов ручника завершён. Для установки новых изделий руководствуйтесь этой же инструкцией, но в обратном порядке. Именно таким образом производится замена троса ручного тормоза Рено Логан как в условиях СТО, так и в обычном гараже. А также в некоторых случаях приходится выполнять замену переднего троса ручника, но это уже тема ремонта механизма рычага и она достойна отдельной статьи.

ВАЖНО. Многие автолюбители в стремлении уменьшить интенсивность износа троса используют стояночный тормоз как можно реже

Это распространённая, обладающая обратным эффектом ошибка. Дело в том, что при редком перемещении в защитной оболочке трос попросту заклинивает и обрывается, что никак не способствует увеличению его ресурса. Поэтому специалисты рекомендуют эксплуатировать систему ручной блокировки колёс каждый раз, когда этого требует ситуация.

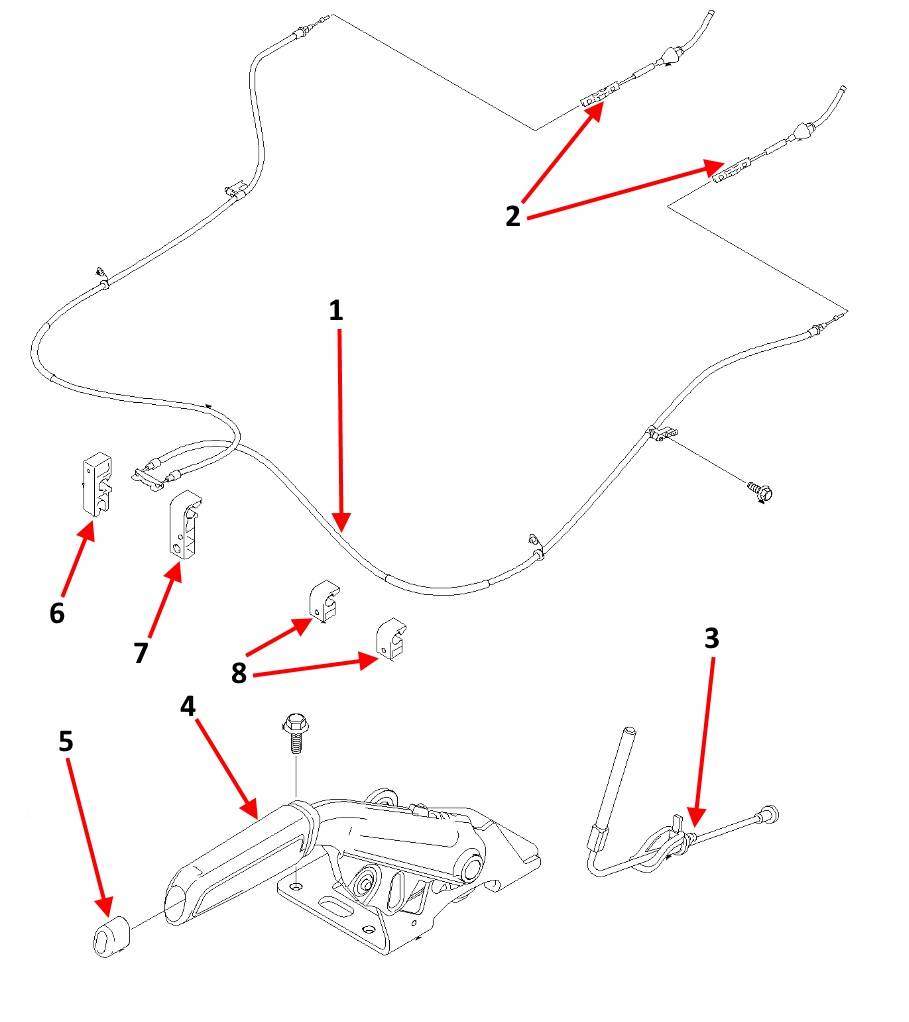

Рычаг стояночного тормоза для Renault Renault Clio II/Symbol

Подтягивание ручника Намерение восстановить и подтянуть ручник стояночного тормоза предусматривает операции с соблюдением этапа: Установить авто на яму или поднять на эстакаду.

Удобным вариантом считается поднятие задней части машины. Для исключения сдвига или скатывания включается какая — либо передача КПП. Под передние колёса и кузов ставятся опоры для безопасности работ.

В салоне на пластиковой накладке ручника отворачиваются винты крепления. Снимается регулировочная гайка для ослабления натяжки троса. При этом требуется замерить линейкой или визуально расстояние между рычагом и регулировочной гайкой.

Чтобы ослабить натяжение тросов они должны быть в пределах 20 мм. Отворачиваем винты крепления пластиковой накладки ручника В смотровой яме снимается защитный кожух 4 болта.

Трос ручника Рено Клио (Renault Clio)

Кстати, не исключается обрыв троса. В этом случае желательно заменить оба. Простой сброс натяжения троса только временно устранит проблему, нужно провести полную регулировку.

То же относится к случаям замены тормозных колодок. Установите автомобиль на подъемник.

Трос ручника Рено Клио 2

Трос ручного тормоза для Рено Клио Отверните регулировочную гайку 1 до полного сброса натяжения троса. Ослабьте тросы на уравнителе.

Снимите оба задних колеса и тормозных барабана.

Гайки 1 крепления рычага привода стояночного тормоза стрелкой показан контактный разъем контрольной лампы включения стояночного тормоза — в салоне отверните две гайки крепления рычага привода стояночного тормоза трос ручника рено клио 2 разъедините контактный разъем выключателя контрольной лампы стояночного тормоза Рисунок 7. Установка 1. Установка проводится в обратном порядке. Установите расстояние X регулятора троса равным 20 мм.

При необходимости отрегулируйте ход рычага стояночного тормоза. Правильно устанавливайте тепловой экран. При слишком натянутом тросе управления стояночным тормозом становится “тугой” педаль основного тормоза и блокируется работа автоматического регулятора зазора тормозных колодок.

Простой сброс натяжения троса только временно устранит проблему, нужно провести полную регулировку.

То же относится к случаям замены тормозных колодок. Установите автомобиль на подъемник. Отверните регулировочную гайку 1 до полного сброса натяжения троса. Ослабьте тросы на уравнителе. Снимите оба задних колеса и тормозных барабана. Вращением зубчатого сегмента D в обе стороны проверьте работу автоматического трос ручника рено клио 2. Отверните сегмент на 5 — 6 зубьев.

Самостоятельная регулировка ручника на Логане

Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:

• торцовый или накидной ключ на 10;
• ключ Торкс на 20.

Регулировка натяжения троса пошагово:

В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом.
Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля.
Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью

Эта операция требует терпения и осторожности
Важно не обломать пластиковые фиксаторы передней части облицовки. После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом.
Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота.
После каждого поворота гайки проверяем натяжку троса
Поднимаем рычаг и считаем щелчки

На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.

На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.

Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.

12.17. Регулировка ручного тормоза

Крепление соединителя тросов ручного тормоза

1 – соединитель тросов, 2 – держатель, 3 – передний трос, 4 – задний трос

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки правильности регулировки ручного тормоза затянуть рычаг ручного тормоза до упора и посчитать количество щелчков, которое должно составлять 6–8. 2. Если количество щелчков отличается от указанного, необходимо произвести регулировку следующим образом. 3. Запустить двигатель и полностью отпустить ручной тормоз. 4. Нажать несколько раз педаль тормоза, затем остановить двигатель. 5. Поднять заднюю часть автомобиля и зафиксировать на подставках. 6. Затянуть ручной тормоз на 6–8 щелчков, и проверить, что оба задних колеса заторможены. 7. Если колеса не заторможены, отрегулировать механизм.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели с задними барабанными тормозами 1. Для доступа к регулятору ручного тормоза отвинтить гайки и болты и снять тепловой экран. 2. Ослабить контргайку на механизме регулятора ручного тормоза и повернуть гайку регулятора до тех пор, пока тормозные колодки не начнут затормаживать тормозной барабан. 3. Затянуть ручной тормоз на 6–8 щелчков, и проверить, что оба задних колеса заторможены. 4. Если колеса не заторможены, повторно отрегулировать, вращая гайку регулятора. 5. После окончания регулировки, затянуть контргайку регулятора, установить тепловой экран и опустить автомобиль. 6. Проверить, что контрольная лампа включения ручного тормоза загорается после затягивания ручки ручного тормоза на один щелчок. Модели с задними дисковыми тормозами 7. Для доступа к регулятору ручного тормоза отвинтить гайки и болты и снять тепловой экран, затем опустить заднюю часть автомобиля на землю. 8. Заблокировать передние колеса, и проверить, что ручной тормоз освобожден. 9. Ослабить контргайку на механизме регулятора ручного тормоза и повернуть гайку регулятора до получения зазора, равного 2,0 мм, между концом троса ручного тормоза (А) и рычагом управления ручным тормозом на задних суппортах (В). 10. Перемещая вручную рычаги на суппортах, проверить, что рычаги возвращаются полностью в исходное положение при отпускании ручного тормоза. 11. Переместить гайку регулятора так, чтобы расстояние между задней частью гайки регулятора и резьбовым концом втулки регулятора составляло 15,0 мм. 12. Затянуть ручной тормоз на 6–8 щелчков и проверить, что оба задних колеса заторможены. 13. Если колеса не заторможены, повторно отрегулировать, вращая гайку регулятора. 14. После окончания регулировки затянуть контргайку регулятора, установить тепловой экран и опустить автомобиль. 15. Проверить, что контрольная лампа включения ручного тормоза загорается после затягивания ручки ручного тормоза на один щелчок.

Это интересно: Замена масла в двигателе Рено Меган 2 — какой объём, фото и видео

Замена колодок тормозных механизмов задних колес Renault Duster

Работу проводим на ровной просторной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4×4

2278-21-03-02

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра

Снимок555

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4×2

Сводим колодки так же, как и на автомобиле 4х4.

2278-21-03-16

Дальнейшие операции по замене колодок аналогичны соответствующим операциям на автомобиле 4×4 (см. выше).

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Н·м.

Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом — так, чтобы она одновременно упиралась и гранью, и основанием.

Инструменты которые понадобятся для регулировки ручника

Перед началом процедуры нам необходимо подготовить: 1. Домкрат 2. Отвертка с плоским шлицем 3. Ключ на 10

Для того, чтобы отрегулировать силу натяжения ручного тормоза на автомобиле Рено Логан, необходимо демонтировать пластиковую накладку трансмиссионного тоннеля, и поддомкратить заднюю часть автомобиля.

После того, как автомобиль приподнят, а тоннель демонтирован, вам необходимо произвести пару-тройку нажатий педали тормоза автомобиля- рукоятка ручного тормоза приподнимется вверх.

Очень часто автолюбители производят подтягивание ручника автомобиля без поддомкрачивания задней части автомобиля, что не совсем правильно. Для корректной регулировки ручного тормоза достаточно приподнять одно колесо, выставить ручник на 3-5 отщелкиваний и подтягивать трос до тех пор, пока вы не сможете прокрутить поддомкраченное колесо руками.

Регулирование отщёлкиваний производится при закручивании/откручивании гайки: натяжение троса ручного тормоза происходит при закручивании гайки по часовой стрелке. При откручивании гайки- происходит ослабление троса.

Чтобы отрегулировать степень натяжения берем ключ на 10 и закручиваем/откручиваем гайку, которая расположена возле стояночного тормоза. Если вы не хотите демонтировать тоннель, то вам необходимо найти ключ с удлиняющей головкой.

Это интересно: Как отрегулировать фары на рено логан видео

Все действия «от и до»

Как добраться до регулировочной гайки:

1. В салоне с облицовки тоннеля снимаем заглушку;

2. Ключом Torx T20 откручиваем саморез;

   Крепёжный элемент здесь один

3. Облицовку нужно поднять вверх, сдвинуть вперёд и убрать её полностью;

   Главный шаг всей операции

4. Гайка скрыта под кожухом в виде пирамиды. Его нужно отогнуть назад.

   Этот элемент скрывает гайку

Регулировка

Как выполнить регулировку:

1. Убедитесь, что колёса были застопорены «башмаками». Другой вариант – заднюю ось вывешивают на домкратах;
2. Ручник нужно отпустить;

3. Используя ключ «на 10», гайку поворачивают на пол-оборота;

   Гаечный ключ «на 10»

4. Проверяют, что число щелчков теперь равно 6 (5, 4 – смотря, что нужно). При необходимости повторяют шаги 2-3.

На предпоследнем шаге, вообще-то, лучше использовать накидной ключ. А главное – проверить сделанную работу!

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово

«Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

Регулятор можно вращать отвёрткой

Читатель мог заметить несоответствие: зазор увеличивается, значит, планка «укорачивается». И значит, храповик надо было вращать вправо! Не беспокойтесь – здесь используется левая резьба.

Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

Ревизия тормозной системы

1. проверка состояния тормозной жидкости;
2. провести ревизию и возможную замену передних тормозных колодок (как выбрать колодки здесь);
3. провести ревизию и возможную замену заднего тормозного барабана (можно и без съёмника);
4. провести ревизию и возможную замену передних тормозных дисков.

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

• Протягивайте тросик до шестого щелчка.
• Убедитесь в результате.
• Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

• Демонтируйте заглушку с облицовочной части тоннеля.
• Используйте ключ Торкс Т20, чтобы скрутить саморез.

Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.

Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

• Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
• Опускайте ручной тормоз вниз.
• Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
• Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
• Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

• Контролируйте уровень тормозной жидкости.
• Проверьте и поменяйте колодки на передних колесах.
• Проверьте и поменяйте барабан на задних колесах.
• Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

• При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
• В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Ответы знатоков

Евгений:

смотрите все авто. все магистрали тормозные. надеюсь найдете трещинку

Алексей Воскресенский:

Ручник влияет, да. Он определяет, насколько колодки в свободном положении отведутся от барабана. Но эту задержку не почувствуешь, просто тормоза кажутся более вялыми и не более.«Звук шуршания или трения» — либо точены так, либо материал фрикционных накладок колодок — го*но (в послепродажном варианте таких запчастей 9 из 10). Ещё бывает шум после того, как мусор попал в барабан (после проезда лужи, например), но он постепенно пропадает по мере удаления его из барабана.

Aveiro,Portugal:

Барабаны точеные, и как мелким напильником по колодкам-это естественно! Про ручник-сначала отпусти троса, разведи колодки и потом только регулируй троса! Алексей прав на счёт и поподания грязи в барабан, но как правило-исключено, т. к. сам ездок на Thalia 06 года, -разве что ты постоянно по грязной жиже ездиешь!

Регулировка ручника на Рено Симбол

Регулировка стояночного тормоза относится к категории работ, которые часто выполняются владельцами автомобиля. Итак, ручник функционально предназначен воздействовать на тормоза во время стоянки машины.

Подтягивание ручника

Намерение восстановить и подтянуть ручник стояночного тормоза предусматривает операции с соблюдением этапа:

1. Установить авто на яму или поднять на эстакаду. Можно вывесить подъёмником. Удобным вариантом считается поднятие задней части машины. Для исключения сдвига или скатывания включается какая – либо передача КПП. Под передние колёса и кузов ставятся опоры для безопасности работ. Стояночный тормоз выключается.
2. В салоне на пластиковой накладке ручника отворачиваются винты крепления. Снимается регулировочная гайка для ослабления натяжки троса. При этом требуется замерить линейкой или визуально расстояние между рычагом и регулировочной гайкой. Чтобы ослабить натяжение тросов они должны быть в пределах 20 мм.

Отворачиваем винты крепления пластиковой накладки ручника

Снимаем защитный кожух

Отвинчиваем гайки крепления рычага

Затягиваем гайку регулировочного болта

Рено Симбол. Регулировка ручного тормоза

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага ручного тормоза на 5-7 щелчков

Чтобы найти такой уклон, эстакада, или другое место должны распологать такими размерами: H — 1,25 м; L — 5 м.

При слишком натянутом тросе управления стояночным тормозом становится «тугой» педаль основного тормоза и блокируется работа автоматического регулятора зазора тормозных колодок. Простой сброс натяжения троса только временно устранит проблему, нужно провести полную регулировку.

То же относится к случаям замены тормозных колодок. троса стояночного тормоза или рычага управления.

1. Установите автомобиль на подъемник.

2. Отверните регулировочную гайку (1) до полного сброса натяжения троса. Ослабьте тросы на уравнителе.

3. Снимите оба задних колеса и тормозных барабана.

4. Вращением зубчатого сегмента (D) в обе стороны проверьте работу автоматического компенсатора.

Отверните сегмент на 5 — 6 зубьев.

5. Проверьте свободу перемещения троса и правильность установки рычага (В) относительно тор-

6. Постепенно затягивайте регулятор троса на уравнителе до начала движения рычагов (В) между 1-ым и 2-ым зубом хода рычага стояночного тормоза. Тормоз должен начать срабатывать на втором зубе хода рычага.

7. Затяните контргайку узла регулировки.

8. Установите тормозные барабаны и колеса.

9. Несколько раз нажмите на педаль тормоза до прослушивания щелчка срабатывания автоматического компенсатора.

Видео по теме «Рено Симбол. Регулировка ручного тормоза»

Источник

Замена тросов

Такие работы проводятся после порыва или заклинивания троса в оболочке или при поломке стабилизатора. Если появился дефект на 1 тросике, то рекомендуется менять весь комплект. Демонтаж и установка передней тяги труда не составляет.

Для демонтажа тросика необходимо:

• установить домкрат под задний мост у моделей с полным приводом;
• отсоединить наконечник тросика от уравнителя;
• снять колесо;
• демонтировать тормозной барабан;
• снять верхнюю и нижнюю стяжные пружины;
• демонтировать пружину регулятора зазоров;
• провернуть чашку задней колодки и извлечь пружину и наконечник стойки;
• отвести колодку и отсоединить наконечник троса стояночного тормоза от рычага.

Установку новой детали выполняют в обратном порядке. Пошаговую замену элементов можно посмотреть на видео:

После окончания монтажа работу устройства проверяют в дорожных условиях.

Рено Симбол. Регулировка ручного тормоза

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага ручного тормоза на 5-7 щелчков

Чтобы найти такой уклон, эстакада, или другое место должны распологать такими размерами: H — 1,25 м; L — 5 м.

При слишком натянутом тросе управления стояночным тормозом становится «тугой» педаль основного тормоза и блокируется работа автоматического регулятора зазора тормозных колодок. Простой сброс натяжения троса только временно устранит проблему, нужно провести полную регулировку.

То же относится к случаям замены тормозных колодок. троса стояночного тормоза или рычага управления.

1. Установите автомобиль на подъемник.

2. Отверните регулировочную гайку (1) до полного сброса натяжения троса. Ослабьте тросы на уравнителе.

3. Снимите оба задних колеса и тормозных барабана.

4. Вращением зубчатого сегмента (D) в обе стороны проверьте работу автоматического компенсатора.

Отверните сегмент на 5 — 6 зубьев.

5. Проверьте свободу перемещения троса и правильность установки рычага (В) относительно тор-

6. Постепенно затягивайте регулятор троса на уравнителе до начала движения рычагов (В) между 1-ым и 2-ым зубом хода рычага стояночного тормоза. Тормоз должен начать срабатывать на втором зубе хода рычага.

7. Затяните контргайку узла регулировки.

8. Установите тормозные барабаны и колеса.

9. Несколько раз нажмите на педаль тормоза до прослушивания щелчка срабатывания автоматического компенсатора.

Видео по теме «Рено Симбол. Регулировка ручного тормоза»

Источник
