Кислородный датчик лямбда — зонд: неисправности, проверка и ремонт

Как осуществляется проверка?

Подключите осциллограф к сигнальному проводу, как его найти вы уже знаете.

Заведите автомобиль и прогрейте его до 60 – 70С. За это время прогреется О2-датчик и включился режим обратной связи.

Уже по мере прогрева на приборе будет видно, как лямбда зонд генерирует небольшой ток в пределах 1 вольта.

По мере прогрева лямбды уровень напряжение будет расти (тоже в пределах до 1В), и по мере выхода на рабочую температуру до 300 – 400 С она начинает свои осцилляции.

На прогретом двигателе выйдите на режим 2500 – 3000 оборотов в минуту, если лямбда исправна на приборе появится такая диаграмма.

При резком опускании газа смесь должна какое-то время обогащаться, на диаграмме это выглядит так.

На холостых оборотах смесь сначала переходит в режим бедной.

А затем переходи в режим неуверенных осцилляций.

Итак, проверяется:

  1. Время прогрева — через сколько лямбда выходит на рабочий режим;

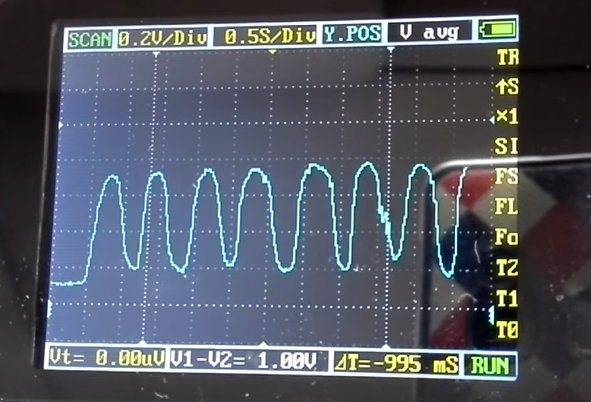

  2. На оборотах двигателя 2000 – 3000, проверяется вот такая картина.

Если на графике видно, что лямбда зависла в нижнем или верхнем положении, т.е. дает постоянно низкий или высокий уровень сигнала, то это значит, что датчик кислорода нужно менять. Но при условии, что двигатель прогрет, а внешний осмотр дал положительный результат.

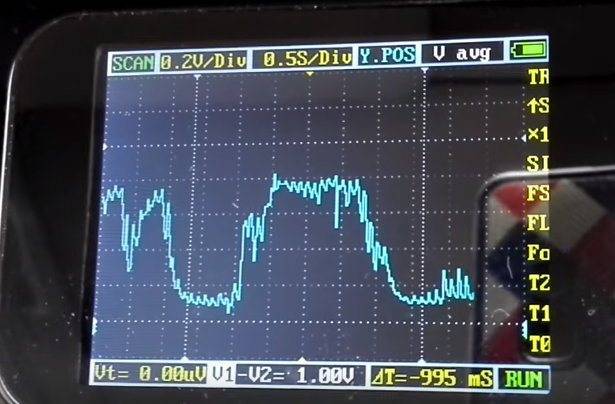

Если вы наблюдаете такую картину, как показано ниже, то, скорее всего, лямбда зонд вышел из строя в результате перегрева.

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно датчик надо проверять.

При наличии двух и более кислородных датчиков необходимо точно понимать, в каком из них возникла проблема. Обычно, если компьютер показывает неисправность датчика №1, речь идет о том, что установлен на впускном коллекторе. А устройство №2, как правило, установлено после каталитического нейтрализатора. В любом случае обратитесь к руководству по эксплуатации, чтобы избежать ошибки

В особенности уделите внимание этому вопросу, если на вашем автомобиле установлен V-образный двигатель. Очень часто в них применяется 4 лямбда-зонда, поэтому перепутать их очень легко

Если к тестируемому датчику подключено два или больше проводов, необходимо определить, какой из них сигнальный. Это можно узнать только в инструкции по ремонту автомобиля или же на профильных форумах в Интернете.

  1. Прежде чем приступать к проверке кислородного датчика мультиметром, необходимо разогреть двигатель автомобиля до рабочей температуры. Для этого можно проводить работы после 20-минутной поездки или же подождать, пока двигатель нагреется на холостых оборотах.
  2. Заглушите двигатель и переключите мультиметр в режим постоянного тока (DCV) на отметку «20».
  3. Если вы проверяете датчик возле катализатора, поднимите автомобиль с помощью домкрата и надежно зафиксируйте его, заблокировав задние колеса.
  4. При подключении прибора будьте осторожны. Выпускной коллектор и трубы очень горячие. Постарайтесь не обжечься и держите щупы мультиметра подальше от горячих поверхностей.
  5. Подключите красный щуп тестера к сигнальному проводу датчика, а черный щуп – к заземлению на двигателе (в более современных лямбда-зондах используется минимум два провода). Если в вашем автомобиле используется подогрев кислородного датчика, убедитесь, что вы подключаетесь именно к сигнальному проводу (в разъеме может быть от двух до четырех проводов).

Для подключения щупа мультиметра к проводу, можете пробить его иголкой. Ещё один вариант – подключиться сзади разъема, воспользовавшись скрепкой. В некоторых случаях сложно подключиться к проводу через разъем. По сути, разъем нам не нужен, можно подключаться к самому лямбда-зонду.

Если вы пробивали провод иголкой, не забудьте после проведения измерений удалить её и заизолировать поврежденный участок с помощью изоленты. В противном случае в провод будет попадать влага и может развиваться коррозия.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

  • 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
  • 2 — керамический изолятор;
  • 3 — уплотнительный элемент для ввода жгута проводов;
  • 4 — сигнальные провода;
  • 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
  • 6 — пружинная контактная часть;
  • 7 — чувствительный элемент, выполненный из керамики;
  • 8 — нагревательный стержень;
  • 9 — вентиляционный канал;
  • 10 — внешний металлический корпус.

Рекомендуем: 9 лучших свечей зажигания

Устройство лямбда зонда и составляющие

На самом деле, от работы этого небольшого датчика во многом будет зависеть исправность всей системы питания автомобиля. Если отсоединить датчик и проверить правильность его настройки, то можно получить обширную информацию о функционировании двигателя. Как правило, выход его из строя приводит не только к увеличению потребления горючего, но и одновременно уменьшает мощность самого агрегата. Можно ли быть уверенным, что при неисправном лямбда зонде блок управления выдаст четкую ошибку? К сожалению, так происходит не всегда. Однако, если это все-таки будет зафиксировано, то компьютер назначит усредненные параметры впрыска топлива.

Итак, рассмотрим основные элементы, из которых состоит лямбда. Это:

  1. электрический нагреватель с токопроводящим контактом;
  2. электрический нагреватель;
  3. керамический наконечник;
  4. защитный щиток с отверстием для выпуска отработанных газов;
  5. металлический корпус;
  6. керамический изолятор.


При изготовлении этого датчика применяются материалы, которые способны выдерживать высокий температурный режим. Связано это с тем, что лямбда устанавливается перед катализатором в выхлопном коллекторе. Вследствие этого он постоянно контактирует с горячими выхлопными газами.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

  1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
  2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
  3. Можно попытаться очистить сажу, однако это не всегда возможно.
  4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
  5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

  • Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
  • Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
  • При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Симптоматика поломок датчика лямбда

У прибора есть ограниченный срок эксплуатации, предусмотренный на максимальный пробег 150000 км. Однако на практике, уже на 80 тыс пробега начинаются проблемы в этом приборе. Если вовремя не сменить неисправный прибор, это приведет к поломке катализатора. Покупка и замена катализатора обойдется вам в кругленькую сумму.

Водитель сам может понять, когда с датчиком твориться что-то неладное.

  • Когда в холостом режиме ощущается «троение», однако зажигание работает исправно;
  • Ощутимое увеличение потребление топлива;
  • Провалы в ускорении, переменная динамика, потеря мощности;
  • И, конечно же, загоревшаяся кнопка «CHECK ENGINE».

Неисправный датчик становится причиной образования обильного нагара во всей топливной системе и закопчению многих важных деталей, что выливается в некорректную их работу или выходу из строя.

Как работает

Принцип действия лямбда зонда заключается в сравнении показателей двух электродов, один из которых расположен в чистом воздухе, а второй — в выпускном коллекторе.

Лямбда зонд ВАЗ 2110 выполнен из термостойких материалов, так как система выпускных клапанов и выхлопная система во время продолжительной работы двигателя имеют крайне высокую температуру.

Основными конструктивными элементами лямбда зонда являются:

  • стальной корпус;
  • наружный платиновый электрод;
  • внутренний циркониевый электрод;
  • керамический изолятор между внутренним и наружным электродами;
  • электронагреватель;
  • защитный кожух для наружного электрода.

Также лямбда зонды, с некоторыми техническими различиями, имеют 4-контактный разъем:

  • 1 контакт — передача сигнала на электронный блок управления;
  • 2 — электрическое питание;
  • 3 и 4 — электрическое питание электронагревателя.

Главной задачей лямбда зонда является определение количества несгоревшего кислорода в выхлопной трубе.

Электронный блок управления подает на электроды лямбда зонда напряжение, равное 0.45 В.

Наружный электрод определяет количество окружающего кислорода, внутренний — количество кислорода в отработанных газах. Получив данные, датчик передает соответствующий сигнал электронному блоку управления ДВС. Передаваемый сигнал — это разность двух показателей.

Блок управления, обработав полученный сигнал, вносит коррективы в работу всех составляющих топливной системы, а так же делает зажигание горючей смеси раньше или позже. Это способствует более стабильной и ровной работе двигателя.

На автомобилях ВАЗ-2110 с 8-клапанным и 16-клапанным двигателем, на которых установлен инжектор, датчик располагается на выпускном коллекторе автомобиля перед резонатором.

Особенностью кислородных датчиков на автомобилях ВАЗ является их рабочая температура. Функционировать они начинают, когда температура достигает 300–400 °C.

В первые минуты после запуска двигателя, контроль его работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Когда электронагреватель разогревает устройство до необходимой температуры, блок управления начинает учитывать его показания.

На ранее выпускаемые автомобили ВАЗ-2110 завод изготовитель устанавливал более простые лямбда зонды, в конструкцию которых не входил электронагреватель. Следовательно, его показания блок управления считывал лишь после достаточного прогрева двигателя. При этом, до прогрева и последующего контроля работы ДВС, выхлопные газы содержали значительное количество вредных элементов.

После утверждения новых законодательных актов, касающихся чистоты окружающей среды и уменьшения степени загрязнения воздуха, производители автомобилей стали устанавливать лямбда зонды, которые способны самостоятельно прогреться до необходимой температуры и через короткий промежуток времени обеспечивать менее токсичные выбросы в атмосферу.

Также, на определенный тип двигателей ВАЗ-2110 завод изготовитель устанавливал систему из двух лямбда зондов, которая так же расположена на выхлопной системе.

Первый находится перед катализатором. Он определяет качество выхлопных газов до попадания в катализатор.

Второй — после катализатора, тем самым проверяя качество его работы, которая заключается в очищении выхлопных газов до уровня, требуемого законодательными актами.

Причины преждевременного выхода из строя лямбда зондов и способы их устранения

  • Срок службы лямбда зондов при нормальных условиях эксплуатации составляет от 50 до 250 тысяч км пробега в зависимости от типа датчика.
  • Ниже перечислены наиболее распространённые причины их преждевременного выхода из строя.
  • Если выявлена ошибка в работе лямбда зонда, то необходимо провести его полный внешний осмотр и проверить его работу:

1. Проверьте целостность электроразъёма и проводов датчика.2.

Внимательно осмотрите сам датчик на наличие вмятин, трещин и прочих механических повреждений.

3. Проверьте чистоту контактной группы электроразъёма, а также отсутствие на ней следов коррозии.

Типовые неисправности лямбда зондов, их причины и способы устранения

← Если двигатель работает нормально и топливо сгорает полностью, то на рабочем наконечнике датчика отсутствует налёт, а его поверхность имеет тусклый матовый тёмно-серый цвет.
Отравление чувствительного элемента датчика.
Если же вы наблюдаете на наконечнике датчика нижеуказанные изменения, значит, следует обратить внимание на необходимость проведения дополнительных ремонтных работ.

← Отравление антифризом. В случае загрязнения антифризом на наконечнике появляются зернистые отложения серого или зеленоватого цвета с белыми потёками: → Проверьте систему охлаждения двигателя и особенно прокладку головки цилиндров на протечки и провести ремонт. Лямбда зонд заменить.

← Отравление маслом. В случае избыточного потребления двигателем масла на наконечнике появляются отложения серого или черного цвета: → Проверьте двигатель на износ или утечку масла и произвести ремонт. Датчик заменить.

← Отравление сажей. В случае неправильной работы система зажигания и/или топливной системы на датчике появляется сажа темно коричневого или черного цвета. → Проверьте топливную систему, измерьте токсичность выхлопных газов. Датчик придётся заменить.

← Отравление этилированным бензином. Одна-две заправки этилированным бензином приводят к появлению на датчике блестящих отложений тёмно серого цвета. → Заменить этилированный бензин на неэтилированный и заменить датчик.

← Отравление топливными присадками. Частое использование различных топливных присадок или недавно проведённый ремонт двигателя с использованием силиконовых герметиков приводит к образованию на датчике красных или белых отложений. → Прочистить топливную систему и двигатель. Заменить датчик.

Перегорание нагревательного элемента.

Если наконечник датчика выглядит вполне здоровым , его провода и электроразъём в порядке, то выход датчика из строя наступил в результате перегорания нагревательного элемента. Нагревательный элемент мог перегореть по следующим причинам:

1. Температурный шок в результате попадания воды на датчик из-за форсирования глубоких луж или мытья подкапотного пространства.2. Неисправная электропроводка.

3. Проблемы с катализатором.

→Внимание! В случае перегорания нагревательного элемента, следует проверить катализатор, поскольку при сохранении проблем с катализатором новый лямбда зонд снова выйдет из строя в течение недолгого времени. Коррозия контактной группы электроразъёма

Коррозия контактной группы электроразъёма.

• Попадание воды внутрь электроразъёма (на контактную группу) из-за форсирования глубоких луж или мытья подкапотного пространства.→Старайтесь проезжать лужи в спокойном режиме, без брызг, особенно, если автомобиль имеет обычный дорожный просвет.

Механические повреждения датчика, кабеля датчика, электроразъёма.

• «Кривые» руки автомехаников, производящих демонтаж/монтаж датчика при проведении других работ или деталей, расположенных вблизи датчика. Повреждения происходят в результате падения датчика на твёрдую поверхность, падения чего-то твёрдого и тяжёлого (ключ, головка, деталь, болт и т.п.) на датчик или электроразъём.→ Тут уж вряд ли чем поможешь, но будьте бдительны!

• Неправильная укладка кабеля лямбда зонда после обратного монтажа. В результате этого происходит оплавление изоляции кабеля из-за его соприкосновения с горячими частями двигателя, либо, в случае со вторым датчиком, его обрыв при движении.

→ Проверяйте правильность укладки проводов после установки датчика.

Ремонт лямбда зонда ВАЗ 2114: Чиним датчик кислорода своими руками

Срок службы датчика кислорода на ВАЗ, в том числе, и на четырнадцатую, измеряется пробегом. В промежутке от 80 до 150 тысяч км, лямбда-зонд неминуемо выйдет из строя. Если прислушиваться к советам умельцев из сервиса, то устройство вовсе пора заменить после первых 60 тысяч км. Удовольствие это не дешевое – от 1000 до 3000 рублей в зависимости от региона страны.

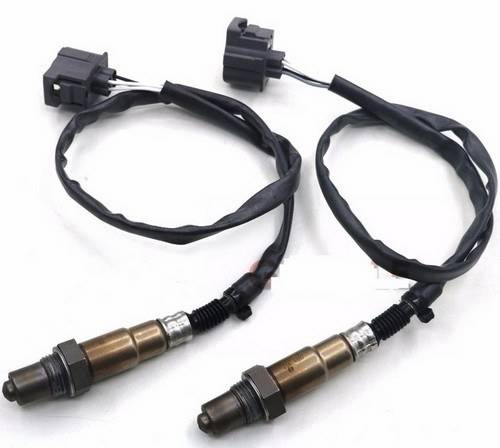

Датчик кислорода (лямбда зонд)

По этому, среди владельцев ВАЗа принято проводить ремонт лямбда зонда своими руками или вовсе отключать его (при этом просто делается прошивка мозгов тачки). Вопрос резонный: можно ли его отрубить от сети (убираем датчик и соединяем разъем).

В теории это не сулит ничего страшного, а на практике Электронный блок управления движкой выставит среднестатистические параметры для смеси топлива – характеристика будет скакать от богатой до бедной – пропадет бывалая динамичность машины и вырастет расход бенза.

Так что, если у вас есть потребность тратить деньги на нужные вещи, читайте мануалы о том, как отремонтировать датчик кислорода.

Симптомы неисправного датчика

Основные симптомы умирающего лямбда-зонда:

  • Расход бенза превышает 12 литров на сотку
  • На холостом ходу ощущение, что движка подтраивает
  • При ускорении возможны провалы, динамика, в принципе, не стабильная, мощность движки становится ниже

Естественно, все эти признаки всего лишь догадки, они могут свидетельствовать о поломке других частей подвески или движки.

Чтобы наверняка узнать, накрылся ли ваш датчик кислорода или нет, вам нужно проверить лямбда-зонд, тем более, что способы простые, выполнимые в гаражных условиях.

Ошибки лямбда зонда

Еще одним важным моментом является верное прочтение ошибок, который вам выдаст борт в случае неисправности лямбды (если его нет, гоните машину в сервис, там вам точно помогут).

Обычно, любая неполадка в машине выдается сигналом check engine, хотя, в ситуации с лямбда-зондом может и не загореться. Список самых частых кодов ошибок:

  • Ошибка Р0130 – сигнал с датчика не поступает неверный или не поступает
  • Ошибка Р0131 – сигнал с датчика поступает низкий
  • Ошибка Р0133 – отклик самой лямбды очень медленный
  • Ошибка Р0134 – отклика просто нет
  • Ошибка Р0135 – нагревательный элемент датчика кислорода неисправен
  • Ошибка Р0136 – замкнуло заземление второго лямбда зонда
  • Ошибка Р0137 – уровень сигнала второго датчика низкий.
  • Ошибка Р0138 – наоборот, высокий уровень сигнала на втором устройстве
  • Ошибка Р0140 – произошел обрыв самого датчика
  • Ошибка Р0141 – перегрелся нагревательный элемент на втором устройстве
  • Ошибка Р1102 – сопротивление устройства считывания инфы пропало или очень низкое
  • Ошибка Р1115 – проблема в цепи нагревания самого датчика

Последняя ошибка является самой распространенной, если цепь подогрева накрылась, лямбда зонд сразу выдает неверный сигнал электронного блока управления, и все выше перечисленные признаки неисправности можно соотнести с лямбдой.

Факторы влияющие на поломку

Причины, влияющие на появление неисправностей датчика кислорода:

  1. Некачественный бенз на выхлопе отдает много свинца и железа, которые забивают контакты лябда зонда всего за пару-тройку заправок.
  2. Состояние маслосъемных колец и колпачков оставляет желать лучшего; масло просто попадает в топливную смесь и в систему выхлопа авто.
  3. Если клапаны зажаты, то выхлопная система подвержена постоянным хлопкам, разрушающим поверхность датчика.
  4. Может быть, смесь топлива не того качества, угол опережения зажигания не выстроен, много причин внутреннего характера.

Все эти причины могут стать толчком к правильной мысли: как починить лямбда зонд?

Как проверить датчик кислорода (лямбда-зонд) своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Лямбда-зонд можно отнести к одной из самых важнейших деталей в работе двигателя и в выхлопной системе транспортного средства.

А это вызывает большой интерес у большинства водителей, как же можно проверить датчик кислорода?Как проверить датчик кислорода (лямбда-зонд)Проверить датчик совсем несложно, о чем мы постараемся подробно рассмотреть в этой статье. Лямбда-зонд — специальное устройство, которое еще называют датчиком кислорода, находится он в выхлопной системе на выпускном коллекторе.Информация, которая предается с этого кислородного устройства, дает возможность блоку управления всегда поддерживать необходимый состав топливной смеси.Допустим при попадании в камеру сгорания очень обедненной или сильно обогащенной смеси, лямбда-зонд сигнализирует электронной системе вашего транспортного средства и компьютер начинает корректировать необходимые параметры.

Устройство лямбда-зонда из чего состоит датчик кислорода:

Металлический корпус.Уплотнение кольцо с проводкой и специальными манжетами.Защитный корпус, в котором предусмотрено отверстие, обеспечивающие вентиляцию.Токопроводящий контакт цепи.Спираль накаливания.Щиток защитный, имеющий отверстие, через которое происходит выход газов.

Уникальностью этих устройств заключается в том что они производятся из термостойких материалов, и предназначены работать в режиме высоких температур. Разновидности устройств: Перед началом проверки датчика, необходимо ознакомиться с основными причинами, которые способны выводить его из строя.

Некоторые причины и неисправности датчика.

Внутрь корпуса попадает тосол, охлаждающая жидкость.Неправильная чистка корпуса различными химическими веществами, которые для этого совершенно не подходят.Слишком большое количество свинца, которое находится в бензине.Перегрев корпуса датчика которое происходит из-за попадания некачественного бензина.

Что бывает если датчик кислорода пришел в негодность:

Машина начинает дергаться.Неравномерные обороты движка.Высокое скапливание токсинов в выхлопах газа.

Проверка лямбда-зонда своими руками

Существует визуальная проверка, которая является самым легким и понятным методом, с которого и следует начинать. Для начала нужно осмотреть все разъемы, к которым подключаются провода и все они должны быть надежно и плотно зафиксированы на местах.

Визуальный осмотр устройства: Наличие сажи обычно появляется из-за дефектного нагревателя датчика, также может образовываться за счет сгорания сильно обогащенной смеси, что в итоге засоряет датчик и он начинает неправильно работать.Блестящие отложения появляются из-за большой концентрации свинца в бензине. Обычно в этих случаях желательно заменить устройство, так как свинец уже смог повредить зонд и каталитический нейтрализатор.Беловатые и сероватые отложения тоже ведут к замене датчика, потому как они бывают из-за различных присадок используемых в топливе, что тоже ведет к неисправности прибора.

Принцип действия

Он выявляет разность этих двух показателей и отправляет соответствующий сигнал электронной системе управления.

Лямбда зонд ВАЗ 2114 состоит из следующий составных частей:

  • корпус;
  • электронагреватель;
  • наружный электрод;
  • внутренний электрод;
  • керамический изолятор. Располагается между электродами;
  • кожух, защищающий наружный электрод от агрессивного воздействия выхлопных газов;
  • разъем для подключения.

Наружный электрод выполнен из платины, а внутренний — из циркония. Благодаря разным свойствам металлов, датчик способен выполнять свои функции.

Выхлопная система двигателя является самым горячим узлом, поэтому составляющие лямбда зонда, для предотвращения преждевременных поломок, сделаны из материалов, устойчивых к высокой температуре.

Разъем для подключения лямбда зонда к электронной системе управления состоит из четырех контактов:

Распиновка контактов разъема и самого датчика кислорода ВАЗ 2114 такая:

Через контакт электрического питания лямбда зонда бортовой компьютер подает напряжение в 0.45 В.

Также, во время работы двигателя, подается напряжение на электронагреватель.

После запуска двигателя бортовой компьютер не учитывает показания лямбда зонда. Контроль работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Это связано с тем, что электронагреватель пока не нагрел кислородный датчик до его рабочей температуры. Она равняется ± 350 °C.

Когда лямбда зонд достаточно прогрет, он может объективно считывать необходимые параметры:

  • наружный электрод — параметры выхлопных газов;
  • внутренний — параметры наружного воздуха.

Передаваемый датчиком сигнал — это разница двух величин.

Сравнивая показатели количества кислорода в выпускном коллекторе и снаружи, система определяет степень сгорания. Иными словами, задача кислородного датчика — выявление неполного сгорания горючей смеси.

Когда бортовой компьютер получает данные об отклонении количества кислорода, он вносит изменения в работу остальных систем (например: в топливную систему или зажигание, делая его раньше или позже). Тем самым компенсируя отклонения в работе двигателя.

Ранее выпускаемые кислородные датчики на ВАЗ-2114 не имели функции самостоятельного прогрева. Завод изготовитель не дополнял конструкцию датчика электронагревателем. Поэтому, пока выхлопные газы не разогревали лямбда зонд до рабочей температуры, бортовой компьютер учитывал показания других датчиков. Но при этом значительно снижалось качество выхлопных газов.

В связи с утверждением новых нормативно-правовых актов касаемо автомобильного транспорта, направленных на снижение степени загрязнения окружающей среды, завод изготовитель поменял конструкцию кислородного датчика и начал устанавливать электронагреватели. Вследствие этого контроль и изменение качества выхлопных газов на автомобилях начинался гораздо раньше естественного прогрева двигателя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
