Назначение КПП: что нужно знать

Как пользоваться МКПП?

Знать устройство механических коробок передач должен каждый водитель, иначе он не научится правильно пользоваться ею. Новичкам бывает сложно разобраться в принципе работы КП. Приведем пошаговую инструкцию, помогающую научиться езде на «механике».

Старт

Когда новичок впервые садится за руль механики, ему нужно понимать, что его действия должны быть последовательными. Пристегнув ремень, водителю стоит настроить сиденье, заняв комфортное положение для нажимания педалей.

Рычаг переключают в нейтральный режим. С этого положения получится двигаться в любую сторону. Чтобы машина поехала, нужно надавить сцепление, включив скорость, отпустить его и одновременно нажать на газ. Делать этого следует плавно, иначе двигатель заглохнет. Если на улице мороз, эксперты советуют стартовать со второй передачи. Это поможет избежать пробуксовки.

Езда

Чтобы езда на автомобиле доставляла удовольствие, нужно понимать, как правильно управлять им.

Верное нажатие педалей обеспечивает плавную динамику коробки, продлевает ее срок службы, снижает затраты топлива. Главное – пристально следить за тахометром. Если он показывает 2,5-3,5 тыс км., то переключать скоростной режим не требуется. Если показатели выше, то следует сразу переключиться, снизив нагрузку на двигатель.

Во время разгона автомобиля водителю следует переключать скорости поэтапно, от первой до последней. Чтобы не допустить поломки валов коробки, необходимо выжимать сцепление до упора.

Механическая коробка может помочь водителю в случае, когда не работают тормоза. Он сможет затормозить двигателем. При этом не нужно повышать обороты. Когда скорость снизится, машина остановится.

Снижение скорости, торможение

Чтобы снизить скорость, водителю нужно переключиться на низкую передачу. Если скорость для заданной передачи будет слишком низкая, машина начнет дребезжать. Для снижения скорости советуем надавить на сцепление, отпустить педаль газа и сразу переключить скорость. После этого нужно отпустить сцепление и нажать на газ одновременно с этим.

Чтобы остановить транспорт, нужно нажать педаль тормоза. Как только авто будет ехать при скорости 15 км/час, он начнет слегка дребезжать. В это время следует надавить на сцепление, поставить рычаг на «нейтралку» и завершить все нажатием тормоза. Останавливаться разрешено на любой скорости. Главное, нажать сцепление, тормоз и переключиться на нейтральный режим. Для того чтобы улучшить навыки вождения на автомобиле с механической коробкой передач, рекомендуем воспользоваться услугами автоинструктора МКПП.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

• Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
• Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
• МКПП не требует такого охлаждения, как АКПП;
• Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
• Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
• Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
• МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
• Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

• Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
• Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
• Сцепление часто выходит из строя и нуждается в замене;
• При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Устройство АКПП

Коробка автомат, она же автоматическая коробка передач

, также может отличаться по конструкции. Базовые элементы те же что и в МКПП – валы, механизм и рычаг для выбора режима работы, в ряде случаев и переключения передач, картер. Их назначение аналогично. Отличий от механики несколько. Первое. Сцепление заменено на гидротрансформатор, его еще называют «бубликом», или гидромуфту (реже), они состоят из турбины, насосного колеса. Отличие гидротрансформатора от гидромуфты в наличии реактора и другой форме турбины со статором. Второе. Привод используется не механический, а гидромеханический.Трансмиссионная жидкость необходима не только для смазки деталей, но и используется как рабочая, для обеспечения передачи определенного крутящего момента. Третье. Наличие электронного блока управления с датчиками. Они бывают разнообразными, например, отметим блоки управления:

• двигателем (называется ECU);
• коробкой передач (используется термин TCU);
• управления трансмиссией (применяется аббревиатура TCM).

Все во многом зависит напрямую от производителя. Останавливаться на устройстве более подробно не будем, тема для отдельной большой статьи. Лишь отметим получившую наибольшее распространение схему. Она основана на использовании планетарных рядов с фрикционным переключением передач (пакетами фрикционов). Хотя возможны варианты, коробка автомат в конструкционном плане достаточно вариативна.

Процесс переключения передач

За процедуру переключения отвечает соответствующий механизм. Для автомобилей, имеющих задний привод, рычаг устанавливается непосредственно на корпусе МКПП. Весь механизм прячется внутри корпуса агрегата, а ручка переключения непосредственно управляет им. Такое расположение имеет свои достоинства и недостатки.

Плюсы:

• простое в конструкционном плане решение;
• обеспечение четкости переключения;
• более долговечная конструкция для эксплуатации.

Минусы:

• нет возможности для применения конструкции с задним расположением мотора;
• не используется на переднеприводных автомобилях.

Машины с передним ведущим мостом оборудуются рычагом переключения передач в таких местах:

• напольно между водительским и передним пассажирским креслом;
• на рулевой колонке;
• в районе панели приборов.

Дистанционное управление коробкой для переднеприводных авто осуществляется при помощи тяг или кулис. У такой конструкции также есть свои особенности.

Плюсы:

• комфортное более независимое расположение рычага для переключения передач;
• вибрация от коробки не передается на рычаг МКПП;
• обеспечивается большая свобода для дизайна и инженерной компоновки.

Минусы:

• меньшая долговечность;
• со временем могут появляться люфты;
• требуется периодическая квалифицированная регулировка тяг;
• четкость менее точная, в отличие от расположения непосредственно на корпусе.

Хотя существуют различные приводы для механизма включения/выключения передач, но сам механизм в большинстве КПП имеет схожую конструкцию. В его основе подвижные штоки, которые находятся в крышке корпуса, а также вилки, жестко зафиксированные на штоках.

Механизм переключения передач Лада Гранта

Вилки полукругом входят в проточку муфты синхронизатора. Дополнительно в МКПП располагаются приспособления, которые уберегут механизм от недовключения либо от самовольного выхода из зацепления шестерен, а также от одновременной активации двух ступеней.

Назначение коробки передач

Если сказать коротко, то коробка передач предназначена для передачи крутящего момента от силового агрегата на ведущие колеса. Трансмиссия также преобразует скорость вращения коленвала так, чтобы водитель мог разогнать машину, не раскручивая мотор до максимальных оборотов.

Данный механизм подбирается под параметры ДВС, чтобы максимально использовать весь ресурс двигателя без ущерба для его деталей. Благодаря трансмиссии машина может выполнять движение как вперед, так и назад.

Все современные автомобили имеют такую трансмиссию, которая позволяет временно отключить жесткую сцепку коленвала с ведущими колесами. Это дает возможность машине двигаться на холостом ходу, например, плавно приближаясь к светофору. Данный механизм также позволяет не глушить двигатель, когда авто останавливается. Это необходимо для подзарядки аккумулятора и работы дополнительного оборудования, например, кондиционера.

Каждая КП должна соответствовать таким требованиям:

• Обеспечивать тягу автомобиля и экономичный расход топлива в зависимости от мощности и объема мотора;
• Простота в использовании (водитель не должен отвлекаться от дороги при изменении скорости ТС);
• Не издавать шум во время работы;
• Высокую надежность и кпд;
• Минимальные габариты (насколько это возможно в случае с мощными транспортными средствами).

Как трогаться на подъеме

Для начинающих водителей механическая коробка доставляет не мало трудностей в городском потоке. Одной из главных проблем – процесс начала движения в горку, тем более, если стоите на светофоре. Педали три, а ноги две. Отпуская педаль тормоза, машина может скатиться на бибикающего сзади.

Давайте рассмотрим, как можно начать движение в горку, используя только коробку передач, не перенося ногу на акселератор:

1. Одна нога на сцеплении, вторая на тормозе. Включаем первую передачу
2. Держим тормоз, чтобы машина не укатилась
3. Плавно поднимаем ногу до того момента, как произойдет сцепление коробки и двигателя. Это как трогаться с места. Почувствуется легкая дрожь на руле или рычаге КПП, обороты двигателя понизятся, он станет работать «натужно», звук измениться. Останавливаем ногу в этом положении. Если сейчас отпустить тормоза, то машина не покатится, ее будет держать коробка
4. В этом момент переносим ногу на педаль газа, слегка нажимаем ее, чтобы добавить топлива и приподнять обороты, смотрим на тахометр. Оставляем ногу на прижатой газульке
5. В этот момент плавно отпускаем педаль сцепления, и машина начнет движение. Если она попытается заглохнуть или начнет дергаться, нужно чуть-чуть добавить газа. Если сильно нажать, обороты двигателя поднимутся до больших значений, и вы в салоне почувствуете запах тухлых яиц. Это будут не ваши, это горит сцепление.

Чтобы не спалить диск сцепления нужно все делать плавно, не задирать обороты, потому что, в момент, когда вы держите машину на спуске при помощи двигателя и коробки передач, диск сцепления полностью не прижат к ведущей шестерни. Вы наваливаете оборотов, эта шестерня крутиться с сумасшедшей скоростью, плотного контакта диска с ней нет.

Из-за высоко трения, в результате не полного прилегания, возрастает температура. Диск стирается, его срок эксплуатации резко снижается. Это и называется «Спалить сцепление». Потом различные проблемы и дорогостоящая замена.

Обслуживание и неисправности

Тем не менее, детали редуктора и его смазка остаются одним из наиболее уязвимых мест и источников поломок. Длительное отсутствие достаточного количества масла приводит к перегрузам узла

Как определить самому поломки, не вызывая мастера с СТО? Обращайте внимание на новый появившийся гул, посторонние звуки и вибрацию. Может наблюдаться течь рабочей жидкости вследствие прохудившихся сальников

Покупка и замена редуктора — удовольствие не из дешевых, поэтому рекомендую прислушиваться к подобным звукам.

Момент обслуживания является одним из самых важных, чтобы продлить работоспособность этого трансмиссионного узла. Рабочую жидкость требуется менять каждые 100 тысяч пройденных километров. Своевременно стоит менять и сальники — все это позволит снизить стоимость потенциального ремонта.

Будем прощаться, дорогие читатели! Если у Вас появятся новые вопросы, касательно работы и проблем трансмиссии, пишите эти пожелания. Постараюсь учесть их по максимуму на страницах моего блога. Спасибо, что остаетесь на связи и пока!

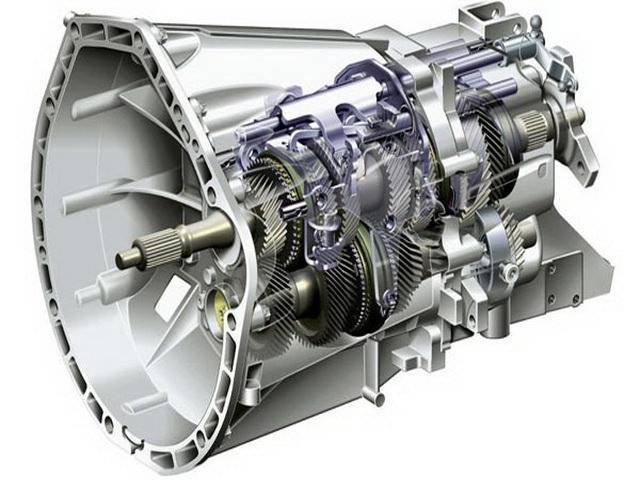

Устройство механической коробки передач

Стоит понимать, что сама по себе любая коробка передач не сможет функционировать отдельно от других, не менее важных узлов автомобиля. Одним из них является сцепление. Данный узел осуществляет разъединение мотора и трансмиссии в требуемый момент времени

Это позволяет осуществлять переключение передач без последствий для автомобиля при сохранении оборотов двигателя.Наличие сцепление и необходимость его применения обусловлена тем, что МКПП пропускает через свои шестерни большой по значению крутящий момент.Так же важно знать, что любая коробка передач при условии классической конструкции имеет оси валов, на которые нанизаны зубчатые шестеренки. О них мы упоминали ранее

Корпус при этом обычно называют «картером». А самыми распространенными компоновками являются трех- и двухвальные.

устройство МКПП

В первых расположены:

• ведущий вал;
• промежуточный вал;
• ведомый вал.

Ведущий вал обычно соединяется со сцеплением, а уже по нему осуществляются перемещения особого диска (его называют диском сцепления)

Далее вращение уходит к промежуточному валу, который крепко соединен с шестеренкой первичного вала.При рассмотрении конструктивных особенностей МКПП следует брать во внимание особое расположение ведомого вала. Часто он соосен с ведущей осью, и соединены они посредством подшипника, что находится внутри ведущего вала

Такое устройство обеспечивает независимость их вращений. Блоки шестерней с ведомого вала не зафиксированы, а сами шестерни ограничены специальными муфтами. Они так же могут смещаться по оси.При включенной нейтральной передаче обеспечивается свободное вращение шестеренок. Тогда муфты приобретают разомкнутое положение. После того, как водителем выжато сцепление, а передача переключена, скажем, на первую, специальная вилка в КП переместит муфту таким образом, что она зацепится за требуемую пару шестеренок. Так осуществляется передача вращения и усилия, направленного от двигателя.

Устройство механической коробки передач

От ведомой оси происходит передача крутящих моментов и оборотов двигателя посредством карданного вала (в случае с задним приводом) на ведущие колеса. В момент зацепления синхронизатором ведущего и ведомого вала при условии, что шестерни не участвуют в процессе, достигается наивысший коэффициент полезного действия.Для осуществления движения назад механика оснащена «паразитной» шестеренкой, приводя в действие которую водитель может сменить путь вращения на обратный.Многие из коробок передач механического типа снабжены косозубыми шестернями. Это обусловлено их способностью справляться с большими усилиями и при этом создавать меньше механического шума.Что касается 2-вальной КП, там точно так же предусматривается соединение ведущего вала со сцеплением. Разницей между двуосной и трехосной является наличие блока шестерней на ведущем валу. Ну и, конечно же, отсутствие промежуточного вала.На ведомой оси находится жестко закрепленная шестерня главной передачи. Другие из шестерней оснащены синхронизационными муфтами.

Такое устройство и принцип работы очень похожи с трехосной версией МКПП.Стоит отметить, что двухвальные механические коробки передач обладают большим коэффициентом полезного действия, но из-за особенностей своей конструкции и связанного с этим ограничения на допустимо возможное повышение передаточного числа используются только в легковых автомобилях.Также важным элементом в конструкции механических коробок переключения передач являются синхронизаторы.

Подробнее о МКПП

Ранее, когда первые образцы таких КП ими не оснащались, водителям приходилось осуществлять двойной выжим для равнения окружных скоростей шестерней. С появлением синхронизаторов эта необходимость исчезла.Следует отметить, что синхронизаторы не применяются для коробок передач с большим их числом (когда речь идет, скажем, о 18 ступенях), ведь с технической точки зрения комплектации такого формата просто невозможна. Так же для увеличения скорости переключения передач синхронизаторы не применяются при конструировании спорткаров.Синхронизаторы функционируют таким образом: когда управляющий переключает передачи, муфта смещается к нужной шестерне. Усилия поступают на блокировочное кольцо муфты, и при имеющейся силе трения поверхности зубьев начинают своё взаимодействие.Механическая коробка передач принцип работы имеет, как мы выяснили, доступный и ясный. Рассмотрим теперь вопросы, касающиеся переключение передач.

Когда выполнять переключение

Переключение должно осуществляться плавно, но одновременно быстро.

Многих справедливо интересует, когда именно нужно осуществлять переход с одной скорости на другую. Хотя машины и коробки есть разные, существует усредненные показатели. А именно:

• Первая скорость предназначена в основном для старта, и для активной езды не используется. Актуальная скорость здесь от 0 до 20 километров в час;
• Вторая скорость разгонная и служит для передвижения на малой скорости в диапазоне от 20 до 40 километров;
• На третью водитель должен переходить, когда требуется разогнаться с 40 до 60 километров в час;
• Четвертая подходит для скоростей от 60 до 80 километров в час;
• Пятая и шестая скорость для движения более 80 километров в час.

Эти цифры условные и средние, поскольку существует целый ряд других факторов, влияющих на езду.

Представленная схема актуальна для машин, которые не нагружены и движутся по дороге без сопротивления в виде песка, глубокого снега или крутого подъема. Если же такие сопротивления есть, тогда переходить на следующую передачу рекомендуется немного позже.

Автомобилисты и автоинструкторы разработали полезную памятку, которую рекомендуют запомнить новичку. Суть заключается в следующем:

• Первую передачу всегда рекомендуется использовать исключительно для того, чтобы тронуться с места;
• После старта следует сразу же включать вторую скорость;
• Вторая передача служит в качестве разгонной скорости на МКПП;
• Третья является оптимальной при обгонах;
• Четвертая лучше всего проявляет себя при езде в городских условиях;
• Пятая и шестая служат для скоростных трасс, шоссе и автомагистралей.

Также при необходимости вы можете осуществлять переключение не по порядку, сбрасывая с высшей на низшую, чтобы затормозить двигателем.

В сети есть целый ряд наглядных видео о том, как на автомобиле с механикой следует правильно орудовать рычагом переключения скоростей. Детально рассматриваются как повышенные, так и пониженные передачи.

Устройство коробки передач ВАЗ

В автомобилях ВАЗ применяются пятиступенчатые механические КПП. Зачастую конструкция представляет собой двухвальную систему. Эта система также снабжена дифференциалом. На первичном валу установлены ведущие зубчатые колеса с 1 по 4 передачи, а 5-я шестерная – съемная. Они соединяются c ведомыми шестеренками.

Конструкция системы переключения состоит из рычага, шаровой опоры, системы тяг, механизма для подбора необходимой передачи.

В целом, большинство моделей оснащаются именно такой коробкой. Она представляет собой модернизированную версию 4-ступенчатой модели, а детали оттуда максимально унифицированы.

Дельные советы

Дам еще несколько общих рекомендаций, а также затрону тему того, на каких оборотах стоит осуществлять переключение, если водитель предпочитает ориентироваться по тахометру. Это актуально для новичков, которые пока просто не умеют опираться на звук мотора.

• Всегда старайтесь держать ногу на специальной площадке для отдыха. Не держите ее непосредственно над педалью;
• Отрегулируйте положение кресла относительно коробки под себя. При переключении вы не должны тянуться к рычагу;
• Выполняя действия с коробкой, левую руку обязательно перемещайте в центр рулевого колеса, в его верхнюю точку. Это позволит при необходимости только с помощью одной руки выполнить экстренный маневр;
• Изначально рекомендуется переключаться по тахометру;
• Если у вас дизель, тогда переход с передачи на передачу осуществляется на 1500—2000 оборотах;
• Для бензиновых актуальным диапазоном на тахометре является 2000—2500 оборотов в минуту.

Это действительно важные рекомендации, которых следует строго придерживаться.

Все приходит с опытом и практикой. Но грамотная работа с МКПП позволяет существенно экономить топливо, сохранять в целостности узлы коробки, двигатель и педальный узел, а также использовать на максимум каждую лошадиную силу.

Спасибо всем, кто нас читает! Подписывайтесь, оставляйте отзывы, задавайте вопросы!

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

• двухвальные;
• трехвальные.

По количеству ступеней бывают

• 4-ступенчатые;
• 5;
• 6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

• рычаг выбора передачи, оснащенный тросом для ее включения;
• шток, оснащенный вилками;
• рукоятка для переключения скорости;
• блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.
