Находим причину и восстанавливаем свет
Предохранитель задних противотуманных фар.
Причём здесь бардачок и задние противотуманки? 15-амперный предохранитель F21 завязан с освещением бардачка и модулем экономного режима батареи. Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора.
Этот предохранитель маркируется ef1 (номинал 30 А) и установлен в монтажном блоке под капотом автомобиля. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели.
Алгоритм проверки на Шевроле Лачетти
Следовательно, для устранения неисправности делаем следующее:
- Проверяем, работает ли подсветка бардачка . Если не работает — разбираем бардачок (предварительно сняв минусовую клемму с АКБ), прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему.
Для начала смотрим подсветку бардачка.
Проверяем на целостность предохранители F4 и F6.
Под капотом тоже есть блок предохранителей.
Тыльная сторона панели приборов.
Предохранители и реле в салоне шевроле лачетти
Блок с предохранителями
Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.
p, blockquote 40,0,0,0,0 —>
p, blockquote 41,0,0,0,0 —>
Схема блока с предохранителями
p, blockquote 42,0,0,1,0 —>
p, blockquote 43,0,0,0,0 —>
Таблица с расшифровкой
p, blockquote 44,0,0,0,0 —>
| F1 | 10А AIRBAG — Электронный блок управления подушками безопасности |
| F2 | 10А ЕСМ — Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля |
| F3 | 15А TURN SIGNAL — Выключатель аварийной сигнализации, указатели поворота |
| F4 | 10А CLUSTER — Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера* |
| F5 | Резерв |
| F6 | 10А ENG FUSE — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света |
| F7 | 20А HVAC — Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля* |
| F8 | 15А SUNROOF — Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши* |
| F9 | 25А WIPER — Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | 10А HANDS FREE — Громкая связь |
| F11 | 10А ABS — Блок управления АБС. исполнительный блок АБС |
| F12 | 10А IMMOBILIZER — Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя |
| F13 | 10А Блок управления автоматической коробкой передач* |
| F14 | 15А HAZARD — Выключатель аварийной сигнализации |
| F15 | 15А ANTI-THEFT — Электронный блок управления противоугонной сигнализацией |
| F16 | 10А DIAGNOSIS — Диагностический разъем |
| F17 | 10А AUDIO/ CLOCK — Аудиосистема, часы |
| F18 | 15А EXTRA JACK — Дополнительная розетка |
| F19 | 15А CIGAR LIGHTER — Предохранитель прикуривателя |
| F20 | 10А BACK-UP — Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач* |
| F21 | 15А REAR FOG — Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| F22 | 15А ATC/ CLOCK — Часы, система климат-контроля*, выключатель кондиционера* |
| F23 | 15А AUDIO — Аудиосистема |
| F24 | 10А IMMOBILIZER — Иммобилайзер |
Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.
p, blockquote 46,0,0,0,0 —>
p, blockquote 47,0,0,0,0 —>
Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.
p, blockquote 48,0,0,0,0 —>
p, blockquote 49,0,0,0,0 —>
В открывшемся пространстве надо найти нужный кронштейн.
p, blockquote 50,0,0,0,0 —>
p, blockquote 51,0,0,0,0 —>
Назначение
p, blockquote 52,0,0,0,0 —>
- блок управления системой защиты аккумуляторной батареи;
- прерыватель указателей поворотов;
- реле включения противотуманного света в задних фонарях;
- реле блокировки стартера (для автомобилей с автоматической коробкой передач).
В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.
p, blockquote 53,0,0,0,0 —>
Схема блока предохранителей в салоне Шевроле Лачетти
Описание
| № | А | Функция / компонент |
| F1 | 10 | Модуль обнаружения и диагностики |
| F2 | 10 | TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля |
| F3 | 15 | Аварийный выключатель |
| F4 | 10 | Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером |
| F5 | — | — |
| F6 | 10 | Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар |
| F7 | ветры | Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры |
| F8 | 15 | Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком |
| F9 | 25 | Электродвигатель стеклоочистителя, выключатель стеклоочистителя |
| F10 | — | — |
| F11 | 10 | Разъем маслопровода электронного блока управления тормозами |
| F12 | 10 | Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя |
| F13 | 10 | TCM |
| F14 | 15 | Аварийный выключатель |
| F15 | 15 | Блок управления противоугонной системой |
| F16 | 10 | Диагностический блок |
| F17 | 10 | Звуковая система, часы |
| F18 | 15 | Дополнительная розетка |
| F19 | 15 | Предохранитель прикуривателя Chevrolet Lacetti |
| F20 | 10 | Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке |
| F21 | 15 | Реле заднего противотуманного света |
| F22 | 15 | Часы, автоматическая система контроля температуры, выключатель кондиционера |
| F23 | 15 | Аудио система |
| F24 | 10 | Иммобилайзер |
Реле
| Число на схеме | Имя | За что отвечает |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения приборов |
| 2 | РОГОВОЕ РЕЛЕ | Реле звукового сигнала |
| 3 | ГЛАВНОЕ РЕЛЕ | Главное реле или реле зажигания |
| 4 | РЕЛЕ ФАРЫ | Блок фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | Реле противотуманных фар (ПТФ) |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | Реле муфты компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса (топливного насоса) и катушки зажигания |
| восемь | РЕЛЕ ВЫИГРЫША МОЩНОСТИ | Реле стеклоподъемников |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | Реле обогрева заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (высокая скорость) |
Плавкие предохранители и вставки
| Число на схеме | Имя | Защищенная цепь | Сила тока, ток в А |
| А | Пинцет | — | — |

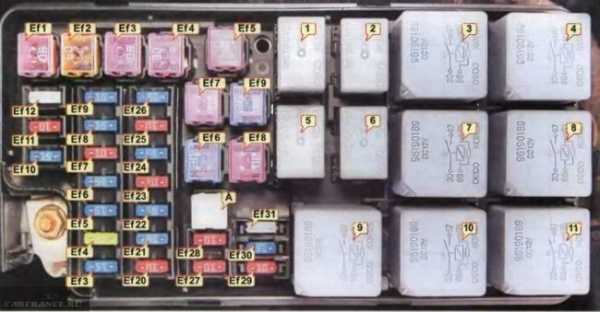

| Ef1 | ОСНОВНАЯ ВАТА | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП | тридцать |
| Ef2 | Брюшные мышцы | Блок управления ABS, блок направления ABS | 60 |
| Ef3 | ВЕНТИЛЯТОР | Вентилятор кондиционера | тридцать |
| Ef4 | IGN-2 | Электрические стеклоподъемники, электрические зеркала, стартер | тридцать |
| Ef5 | IGN-1 | Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя | тридцать |
| Ef6 | ЭЛЕК ЛО ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя (низкая скорость) | ветры |
| Ef7 | DEFOG | Обогрев заднего стекла | тридцать |
| Ef8 | ЭЛЕК ФАН ПРИВЕТ | Вентилятор охлаждения двигателя (высокая скорость) | тридцать |
| Ef9 | ЭЛЕКТРИЧЕСКОЕ ОКНО | Электрические стеклоподъемники (кроме двери водителя) | ветры |
| Ef10 | DIS | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания | 15 |
| Ef11 | ECM | Цепь питания главного реле | 10 |
| Ef12 | ПРОЕКТОР | Фары, освещение приборов и органов управления | 25 |
| Ef13 | ОСТАНАВЛИВАТЬСЯ | Тормозной сигнал | 15 |
| Ef14 | DR’S P / WDO | Электростеклоподъемники (водительская дверь) | ветры |
| Ef15 | H / L HI | Фары дальнего света | 15 |
| Ef16 | РОГ | Звуковой сигнал | 15 |
| Ef17 | ДО Н.Э | Компрессор кондиционера | 10 |
| Ef18 | БЕНЗОНАСОС | Цепь питания топливного насоса | 15 |
| Ef19 | ПРОЙТИ F / BOX | Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника | 15 |
| Ef20 | H / L LO LH | Ближний свет (левая фара) | 10 |
| Ef21 | EMS | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя | 15 |
| Ef22 | ИНЖЕКТОР | Форсунки, рециркуляция выхлопных газов | 15 |
| Ef23 | LH | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) | 10 |
| Ef24 | ТУМАН | Противотуманные огни | 15 |
| Ef25 | МИР ТЕПЛО | Электроуправление и электрообогрев зеркал заднего вида | 10 |
| Ef26 | ЗАМОК | Система центрального замка | 15 |
| Ef27 | H / L LO RH | Ближний свет (правая фара) | 10 |
| Ef28 | RH | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) | 10 |
| Eph29 | ЗАМЕНА | Замена | 10 |
| Ef30 | ЗАМЕНА | Замена | 15 |
| Ef31 | ЗАМЕНА | Замена | 25 |
Как заменить фонари заднего хода?
Замена ламп в задней светотехнике зависит от типа авто. Например, на Лада Калина с кузовом универсал необходимо открутить 2 болта, удерживающих плафон в проеме двери багажного отделения. Затем корпус с усилием извлекается из посадочного гнезда (в конструкции предусмотрены дополнительные пластиковые фиксаторы) и производится снятие патрона вместе с проводкой. На машинах с кузовом седан для снятия плафона необходимо откинуть клапан на обшивке багажника и отвернуть гайки крепления ключом с удлиненной головкой.
На автомобиле ВАЗ-2105 или 2107 задний фонарь закрыт пластиковой крышкой, расположенной в багажном отделении. Для демонтажа кожуха требуется отвернуть гайки, а затем удалить из плафона печатную плату с лампами. Неисправный элемент вынимается из патрона для замены, одновременно визуально проверяется состояние дорожек и контактов. Обнаруженные окислы необходимо удалить.
На седане Kia Rio требуется снять ручку на крышке багажника, а затем частично демонтировать обшивку, которая крепится на пистонах. После отгибания кожуха открывается доступ к фонарю, для снятия патрона необходимо провернуть элемент против часовой стрелки. Лампа извлекается из патрона за колбу (резьба не предусмотрена), на корпусе плафона нанесена маркировка с указанием типа и мощности лампы.
