Как отремонтировать обогрев заднего стекла автомобиля своими руками

Цена восстановления тепла

На самом деле произвести ремонт обогревателя довольно просто и недорого. Воспользовавшись методом «краска + стружка», водитель понесет минимальные затраты, приобретя краску нужного цвета (или воспользовавшись имеющимся материалом) и приготовив опилки. Если же приобретать ремнабор, то это будет значительно дороже. Стоимость также зависит от производителя токопроводящего клея. Это может быть хорошо известная и дорогостоящая фирма Keller либо производитель подешевле – Loctite. Альтернативным вариантом станет клей российской компании.

Сегодня каждый водитель самостоятельно может отремонтировать систему подогрева этой части авто. Для этого не нужно иметь специальных навыков, достаточно лишь определиться со способом осуществления работ и используемыми материалами. Благодаря множеству вариантов осуществить ремонт можно как с помощью дорогостоящих материалов, так и при минимальных затратах, применяя народные методы

Очень важно правильно определить место повреждения, а затем с легкостью устранить поломку

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Реле

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

1. Нужно включить кнопку обогрева.

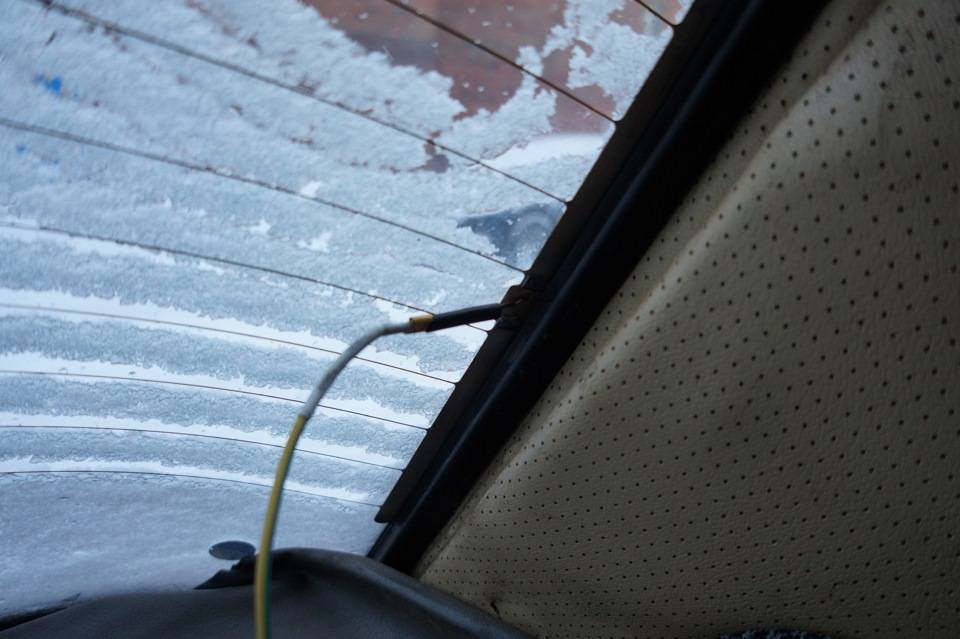

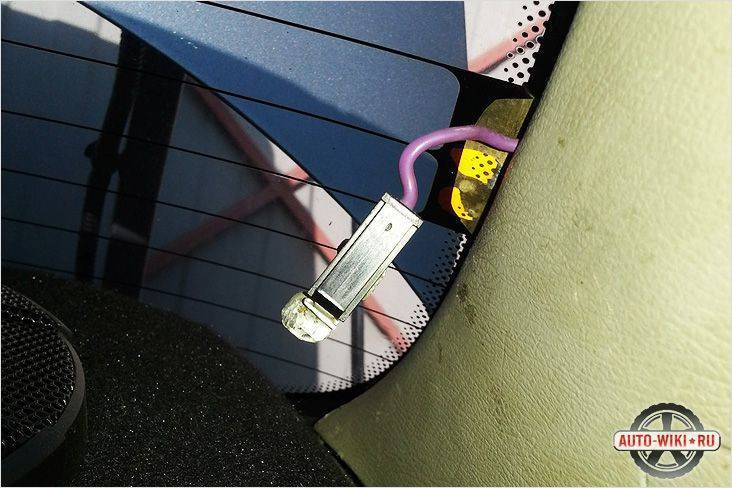

2. Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нити

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

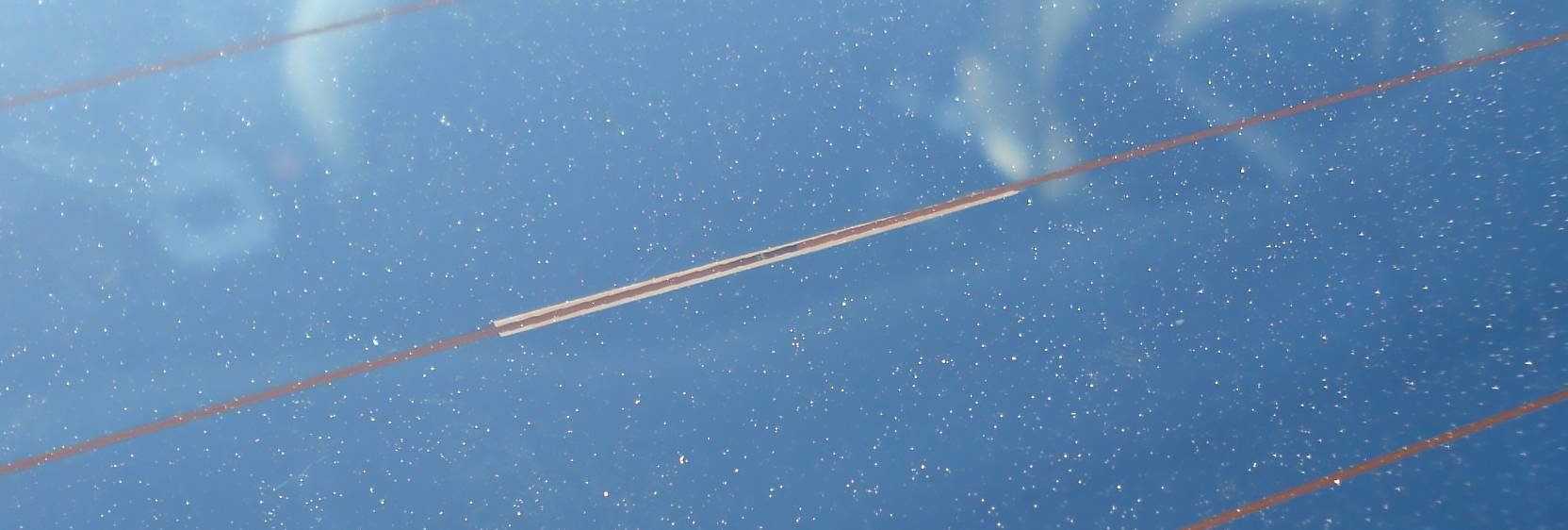

Нарушение целостности нити

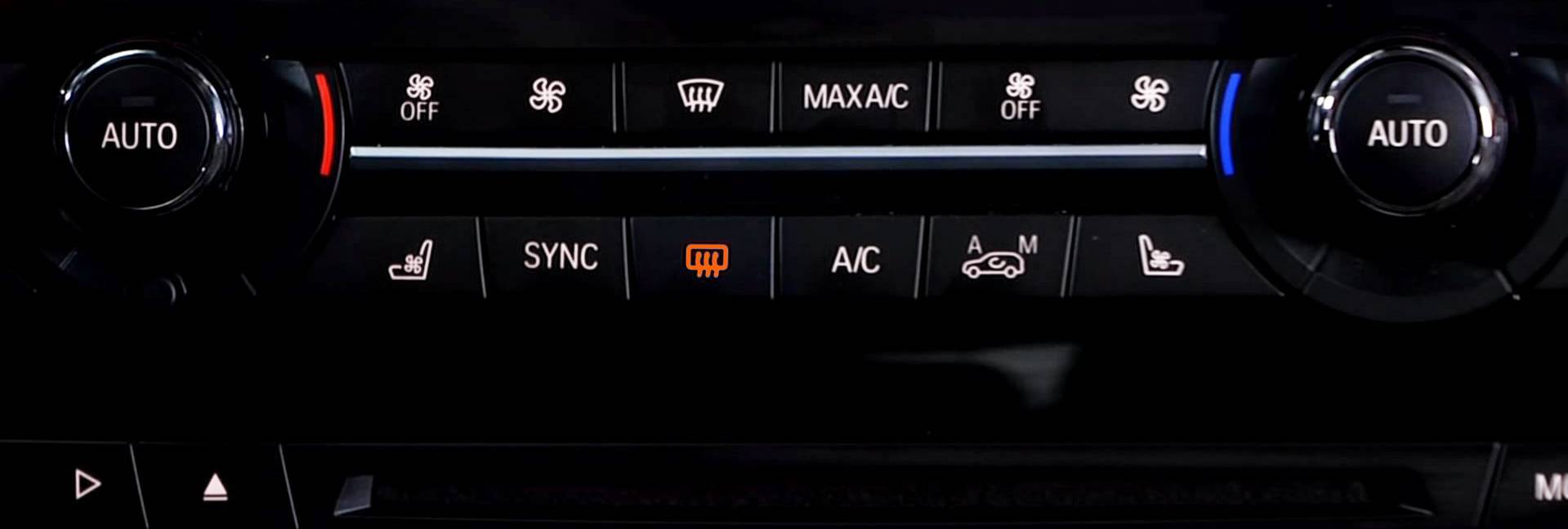

Органы управления

При нажатии на кнопку должен загораться индикатор, оповещающий о начале работы. Если переключатель активирован, индикатор светится, а подогрев по-прежнему не происходит, значит, контакты кнопки пришли в негодность. В результате подача электроэнергии на обогреватель не осуществляется. Изношенный тумблер включения не ремонтируется – необходимо устанавливать новый.

Принцип работы системы обогрева

Вдоль заднего стекла автомобиля расположены токопроводящие нити с контактами. С одной стороны они подключены к бортовой сети автомобиля, с другой — к массе через схему управления.

После зажигания и нажатия на кнопку включения на щитке приборов загорается лампа: это значит, что ток поступает в нити, они нагреваются и подают на стекло тепло. За наличие напряжения в сети, распределяющееся при помощи реле обогревателя, отвечает предохранитель.

Причины поломки системы обогрева

• Сгоревший предохранитель. Проблема решается заменой сгоревшего предохранителя на новый.
• Вышедшее из стоя реле управления. Требуется замена на новое. Деталь находится либо в блоке реле, либо в блоке предохранителей со стороны салона. При замене необходимо отключить АКБ.
• Неаккуратная чистка и мойка стекол автомобиля.
• Повреждение токопроводящих полос во время снятия тонировки.
• Внешнее механическое воздействие на полосы.
• Перегрев полос, который привел к разрыву связи.

Ремонт в домашних условиях

Многие автовладельцы делают ремонт нитей обогрева заднего стекла своими руками. Первыми делом меняют предохранитель и реле управления. Если процесс обогрева не запускается, определяют неисправность полос.

Неисправность можно выявить двумя способами:

• Визуально (с помощью лупы и подсветки).
• С помощью вольтметра или другого инструмента.

С визуальным методом все просто. Разрыв полос автовладелец определяет во время наблюдения за процессом обогрева. Место, которое не прогревается, определить легко: стекло в таком месте не оттаивает и не высыхает. Если при дневном свете неисправность выявить не получается, на помощь приходят лупа и фонарь. Подсветка и лупа позволяют точно определить место повреждения нити.

После визуального осмотра определяют точки разрыва на линии: найти их можно по нагарам, образовавшимся вследствие перегрева, или с помощью специальных инструментов — вольтметра, мультиметра или стрелочного тестера. Проведите по проложенным линиям: щупы или клеммы прибора определят напряжение и дадут показания. В месте, где произошел разрыв, прибор покажет отсутствие напряжения. Таким образом можно определить линию разрыва, его начальную и конечную точку и расстояние между ними.

Процесс ремонта

• Подготовка набора для ремонта нитей обогрева: клея, очищающей салфетки, трафарета, кисточки.
• Создание клеевой смеси по инструкции от производителя.
• Подготовка поверхности стекла к ремонту: аккуратное очищение салфеткой или любым обезжиривателем.
• Нанесение малярного скотча с обеих сторон повреждения. Приклеивайте скотч строго по ширине нити, для точности можно использовать специальный трафарет.
• Нанесение клея для ремонта нитей обогрева на поверхность по выделенной ширине. При необходимости — в несколько слоев.
• Через 20 минут — удаление малярного скотча, а также трафарета согласно инструкции от производителя.
• Включение и проверка системы обогрева спустя сутки (после полного высыхания клея).

Популярные марки клея:

• Контактол-А, примерно 200 руб.
• DoneDeal, примерно 500 руб.
• Permatex PR-21351, примерно 185 руб.
• Permatex Quick Grid Rear Window Defogger Repair Kit, примерно 330 руб.

К сожалению, самостоятельный ремонт не дает длительного эффекта. В среднем восстановленные нити обогрева служат в течение года. Поэтому многие автовладельцы не экспериментируют и сразу прибегают к помощи профессионалов, которые гарантируют более длительную службу системы обогрева.

Ремонт в сервисе

Сервисный ремонт нитей обогрева отличается от ремонта своими руками. Обычно автостекольные центры предлагают сразу заменить заднее стекло на новое, но если оно в хорошем состоянии, то проблему плохой видимости можно решить другими способами:

• Заменить предохранитель и реле управления.
• Восстановить нити.

Проводить ремонт целесообразно, если количество нитей с дефектами не превышает трех–четырех. Если повреждений больше, рекомендуется замена заднего стекла на новое.

Стоимость ремонта системы обогрева будет зависеть от количества заменяемых деталей, числа восстановленных нитей и выбранного клея.

Описание обогревателя заднего стекла

В первую очередь, нужно разобраться с тем, что представляет собой токопроводящий подогрев автомобиля, как работают нити пленки накаливания и какие для нее характерны неисправности.

Устройство

Обогрев лобового стекла или заднего хорошо справляется не только с оттаиванием льда в зимнее время года, но и с запотеванием в сухую погоду. Благодаря нитям пленки накаливания стекло может равномерно избавиться от наличия льда, пока машина прогревается. Когда воздушный поток обогревателя только начинает становиться теплым, обогрев лобового стекла или заднего уже сделает его полностью прозрачным. Обогреватель является единственным эффективным методом в борьбе с запотеванием.

Места обрыва нити

Насчет ветрового стекла — его обогрев осуществляется в результате воздействия на него теплого воздуха. Что касается заднего, то в этом случае обогреватель представляет собой определенное количество нитей накаливания на пленке, установленных на клей, которые работают от напряжения. На обогреваемое стекло устанавливаются эти нити, характеризующиеся большим сопротивлением. Нити накаливания, установленные на клей, проводят через себя энергию, которая позволяет выделять тепло. В конечном итоге когда нажимается кнопка обогрева заднего стекла, нити начинают греться и полностью его нагревают.

Принцип работы и функции

Если у вас не работает обогрев заднего стекла или ветрового, то для правильной диагностики поломок нужно разобраться с принципом работы. Ниже приведена схема работы и подключения обогревателя своими руками к бортовой сети автомобиля. Как видите, питание идет с плюсовой клеммы АКБ через замок зажигания, а также предохранители, в итоге поступая на контроллер устройства и контакт реле. Что касается минусового вывода, то он подключается к кузову транспортного средства, к массе также подключается один из выводов обогревателя.

Схема подключения устройства нагревателя

Во время активации обогревателя ток начинает идти на обмотку реле. После срабатывания реле осуществляется замыкание силовых контактов, а также одновременное соединение двух выводов, отмеченных цифрами 87 и 30. Напряжение поступает на обогреватель автомобиля, проходя через нити, установленные на клей, соединенные между собой параллельно. После этого напряжение вновь проходит через массу автомобиля и возвращается к минусу АКБ.

Это интересно: Что такое внедорожник: разъясняем досконально

Почему одновременно отказывает обогрев, печка и дворники?

Отдельно выделяются ситуации, когда не работает печка, дворники, обогрев заднего стекла. Иногда вместе с этими системами перестает работать и омыватель.

Способы устранения дефекта:

• для быстрого решения проблемы достаточно заменить предохранитель;
• осматривая неисправный блок, легко заметить сгоревшие дорожки, которые также можно припаять.

Что делать в случае обрыва нитей, как определить дефект

Если перестал работать обогрев заднего стекла, нужно осмотреть устройство, чтобы понять, какова причина неполадки. Чаще всего основная проблема заключается в нарушении целостности нитей – пропадает контакт, необходимый для прохождения тока и нагревания.

Определяем место повреждения:

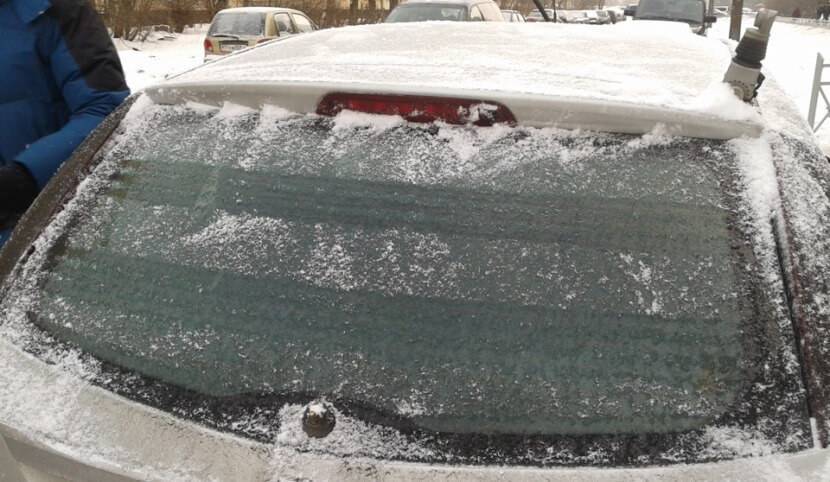

1. Когда стекло запотевает, нужно включить подогрев, что позволит легко выявить неработающие элементы. Примечательно, что работоспособность остальных составляющих не нарушается, поскольку используется параллельная конструкция.
2. Очистив поверхность, приступаем к осмотру. Если имеется существенный разрыв, дефект легко обнаружить.
3. В случае незаметного повреждения используется лупа или мультиметр.

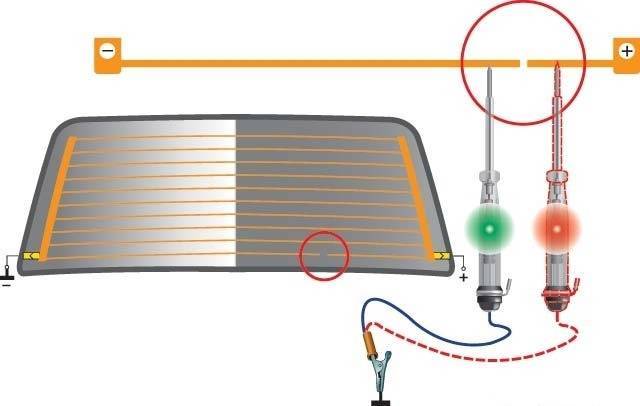

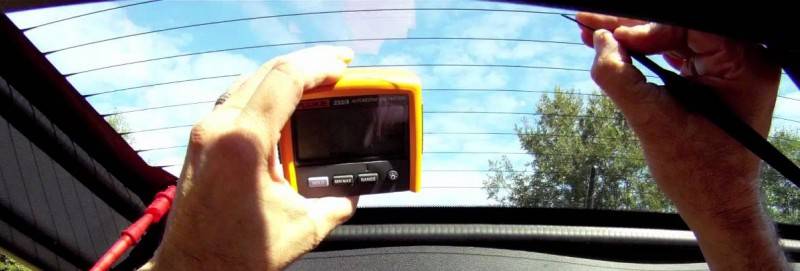

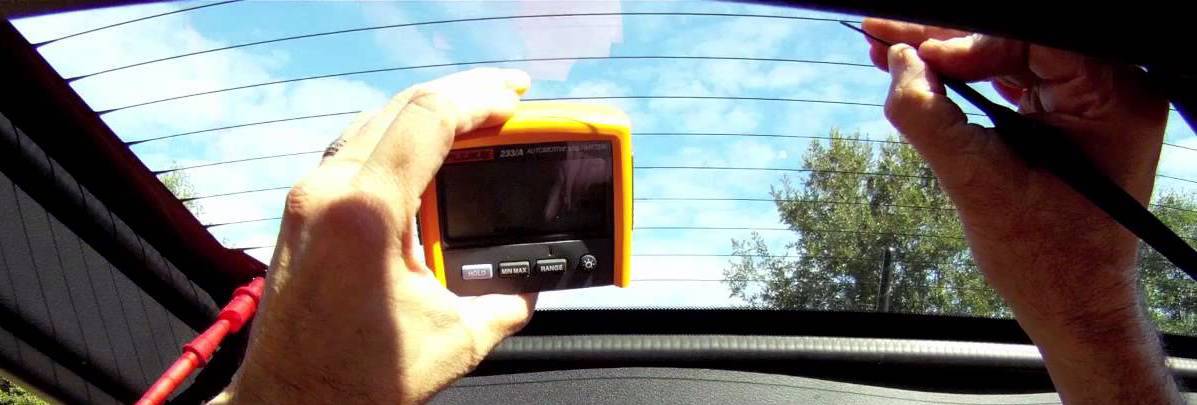

Диагностика с помощью мультиметра начинается с подключения зажима к корпусу. Тогда, используя второй кончик, можно начать процесс поиска поврежденного участка.

Чтобы найти обрыв, нужно определить сопротивление, проверяя нити в центральной части. Здесь должны быть показатели не более 2–3 Ом. Если обнаруживается сопротивление в 6 Ом, значит, имеется дефект. Определив нить, нужно тщательно проверить ее, измеряя показатели каждые 1–2 см.

 Тонкости ремонта системы обогрева

Обрыв нитей – наиболее распространенная неполадка. Часто владельцы авто задумываются, почему перестал работать обогрев заднего стекла. Проблема заключается в нитях – они достаточно хрупкие, легко повреждаются во время активного трения. Для удаления загрязнений лучше использовать мягкую тряпочку и специальные средства. Если приходится работать скребком, нужно делать это аккуратно.

Как устранить неполадку:

1. Используя комплекс, включающий шприц и токопроводящую пасту, легко восстановить целостность участка. Достаточно нанести тонкую линию состава на поврежденное место. Высыхание происходит в течение нескольких минут, иногда нужно ждать сутки – все зависит от продукта. Включать и проверять работоспособность системы нужно после полного высыхания.
2. Выбор токопроводящего клея – более доступное решение. Клей должен наноситься в два слоя. А между ними желательно проложить медную проволоку диаметром 0,3 мм.
3. Нанесение массы из краски и стружки цветных металлов. Процедура выполняется при включенном обогреве. Во время покрытия поврежденного участка может возникать шипение, которое вскоре проходит. Время высыхания – 30 минут. Эксплуатацию желательно начинать через час.

Внимание:

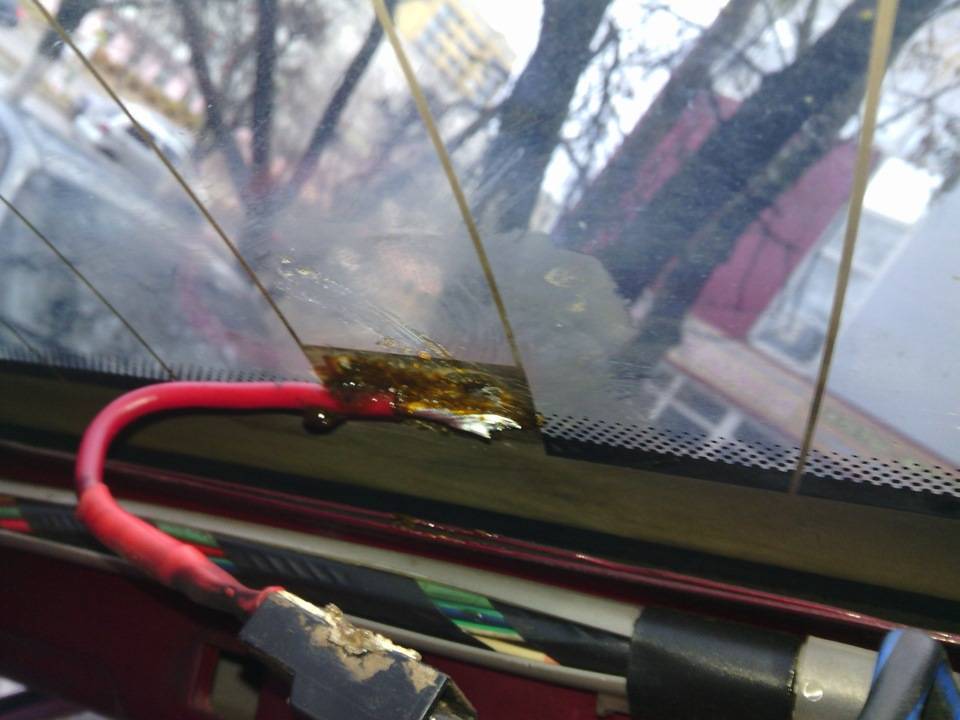

Еще одним методом восстановления является пайка. Это способ самый надежный, и если повреждение небольшое, спайка проводится быстро, без проволоки.

Проведение работ при более серьезных дефектах:

• используется проволока сечением 0,17 мм2;
• ее длина должна быть немного больше поврежденного участка;
• края нужно залудить;
• рабочую поверхность обезжириваем;
• нить покрываем хлористо-цинковым флюсом;
• завершив подготовку, приступаем к работе, прижимая и впаивая проволоку в края нитей;
• используется мощность 12 Вт;
• закончив, нужно проверить место спайки, очистить поверхность от остатков флюса;
• обработанный участок покрывают термоустойчивым клеевым составом.

 Может ли система кондиционирования работать на обогрев?

Исправно работающая система кондиционирования поддерживает комфорт в машине в жаркое время. Однако и зимой кондиционер нужно включать. Во время работы устройства производится смазка движущихся элементов. Запуская кондиционер в холодный период, можно добиться и быстрого отпотевания окон.

Задумываясь, как работает кондиционер на обогрев, стоит отметить, что зимой, когда воздух на улице холодный, система не может запуститься. Но при нажатии кнопки обогрева зеркал или лобового стекла система активируется, и будет исполнять роль отопителя.

Как это работает:

1. В летний период, когда происходит испарение фреона в конденсаторе, температурные показатели на выходе составляют 10–12 градусов.
2. При запуске зимой показатели остаются неизменными, и этого хватает для отпотевания, оттаивания.

Причины выхода из строя

Для его поиска полезно воспользоваться инструкцией по эксплуатации конкретного автомобиля. Если данный элемент вышел из строя, то его нужно сразу же заменить, а после в случае необходимости продолжить диагностику.

В таком случае данную деталь требуется просто заменить, поскольку она не подлежит ремонту.

В противном случае рекомендуется зачистить контакты клемм, другие точки соединения, которые могут окислиться и по той причине не пропускать электричество. Если после таких процедур вольтметр ничего не показывает, то это обозначает обрыв цепи.

Конкретное место повреждения можно обнаружить визуально или с помощью многофункционального тестера. Одновременно повредиться может от одной до трех полосок.

Диагностика и ремонт

Теперь подробнее о том, как произвести диагностику и восстановление поврежденного участка. Начнем с проверки.

Как найти поврежденную нить?

Для поиска неисправности можно воспользоваться одним из нескольких методов:

1. Для начала следует произвести визуальную диагностику. Если автостекло запотело, то активируйте СО. На поврежденном участке поверхности запотевание останется после того, как все остальные нити прогреются и автостекло отпотеет. Такой варианты самостоятельной проверки считается одним из наиболее простых.

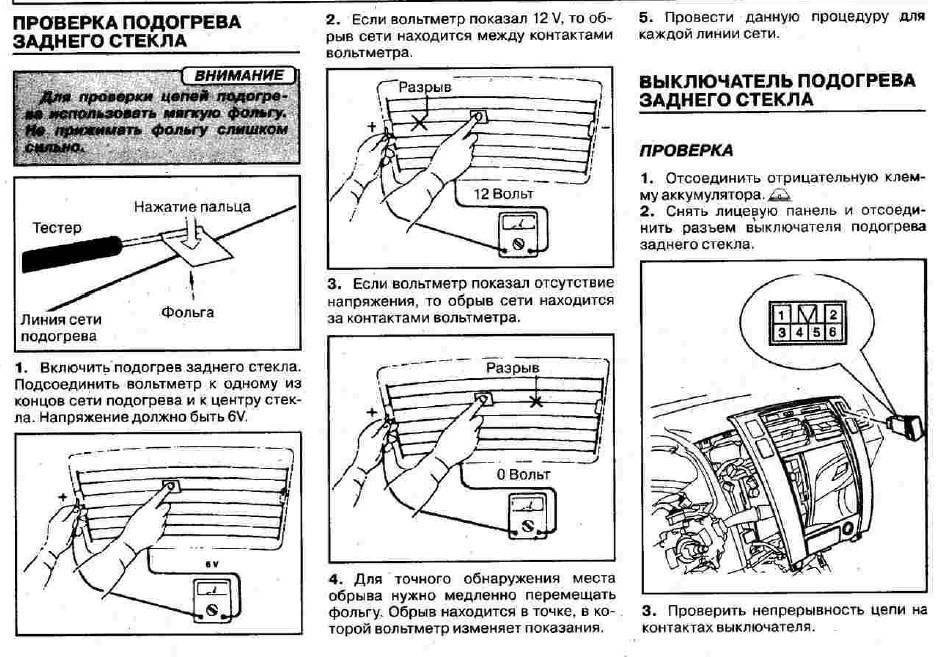

2. Также диагностику работоспособности можно осуществить с помощью тестера — вольтметра. Для этого вам потребуется сначала включить зажигание и нажать на кнопку активации СО. Затем один щуп тестера необходимо будет заземлить, то есть подключить к кузову автомобиля, а другой обмотать обычной пищевой фольгой, а затем поднести к дорожке нагрева.
   При проведении диагностики на дисплее вольтметра должно появиться значение напряжения, которое составит не более пяти вольт (это в идеале). В том случае, если значение напряжения будет около нуля или увеличится до двенадцати вольт, это будет свидетельствовать о том, что на данной дорожке произошел обрыв. Таким образом нужно будет произвести диагностику всех дорожек.
3. Есть еще один способ проверки СО при помощи того же вольтметра. В данном случае вам необходимо будет подключить один контакт тестера к положительному выводу СО, а другим нужно будет двигать вдоль дорожки, только со стороны отрицательного вывода. В том месте, где дорожка повреждена, значение напряжения резко упадет до нулевой отметки.
4. Если вольтметра у вас нет, но есть омметр, то с таким прибором также можно будет проверить систему. В данном случае щупы тестера нужно будет подсоединить к отрицательному, а также положительному контакту СО. Затем вам потребуется вата — небольшой кусок нужно смочить в дистилляте, а затем провести ею по дорожке накаливания. В тот момент, когда стрелка на тестере начнет перемещаться, вы найдете обрыв (автор видео — Овер 9000).

Как произвести ремонт своими руками?

Если вы столкнулись с проблемой неработоспособности СО, то ее ремонт не обязательно доверять специалистам — все можно сделать своими руками. Для восстановления СО есть несколько методов.

Итак, как отремонтировать систему:

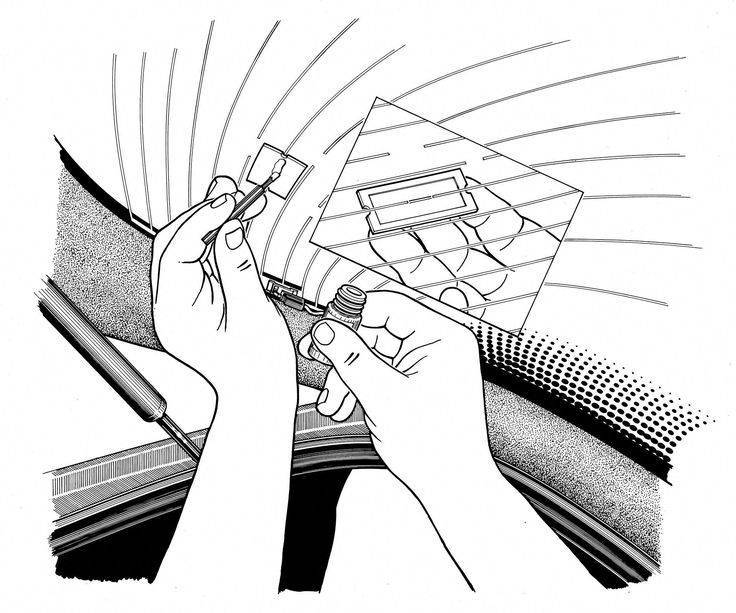

1. Для ремонта можно приобрести ремкомплект. Как правило, ремонтные комплекты для выполнения этой задачи имеют идентичные параметры и характеристики — с их помощью можно восстановить не более 10 см поврежденного участка дорожки. В ремкомплект входят непосредственно нити и баллон с полимерной смолой. В данном случае вам нужно будет сначала точно определить поврежденный участок, для этого можно прибегнуть к одному из способов, описанных выше.
   Когда место ремонта будет определено, нужно отключить СО и снять пленку с автостекла. Затем поверхность аккуратно очищается и обезжиривается, после чего к поврежденному месту прикладывается новая дорожка. Используя специальную кисть, которая также должна идти в комплекте, необходимо нанести на поверхность полимерную смолу, а когда она высохнет, повторить данный шаг еще раз. Выполнив эти действия, нужно будет подождать не менее 24 часов, только после этого СО можно будет включить.
2. Как вариант, для восстановления работоспособности СО можно приобрести и специальную токопроводящую пасту. Как восстановить СО пастой — один ее слой наносится на поврежденный участок дорожки, но учтите, что при этом нужно будет захватить и неповрежденную нить с обеих сторон примерно на 2-3 см. В данном случае также нужно будет подождать не менее 24 часов перед дальнейшей эксплуатацией СО. Для более быстрого высыхания пасты автостекло можно обдуть феном.

 Загрузка …

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

• серная кислота;
• медный прут, диаметром до 10 мм;
• медный купорос;
• полоса ткани 50х30 см;
• скотч;
• ножницы;
• средство для очистки стекол.

Серная кислота

Медный прут

Медный купорос Ремонтировать повреждение токопроводящей нити нужно так:

На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло

Когда грязь полностью удалена, обезжириваем поверхность.
Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.

Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.
