Как выполняется замена ламп ближнего света на Рено Логан

Замена ламп в передней блок фаре Logan 2

Не стоит прикасаться к колбам во время замены лампочек Рено Логан 2, поскольку они находятся под действием высоких температур. И любые загрязнения, попавшие на стекло, оставят черные следы.

В результате это закончится сначала местным повышением температуры колбы, а затем и ее разрушением. В ходе работы нужно удерживать колбу чистыми перчатками или салфетками без ворса. При случайном касании следы нужно тут же вытереть микрофиброй.


Лампы передней блок-фары Рено Логан 2 (ссылка)

Смена лампочек ближнего света

Выполнить замену ближнего света на автомобиле Renault Logan 2 – занятие не такое уж и трудное для самостоятельного исполнения.

Для этого нужно:

  1. Открыть капот и отсоединить проводок клеммы «минус» АКБ.

    Снимаем «минусовую» клемму АКБ.

  2. Снять резиновую заглушку фары.

    Снимаем крышку с корпуса блок-фары

  3. Приложив небольшие усилия, вынуть источник света из отражателя.

    Потянув, отсоединяем колодку проводов.

  4. Вынуть лампу из контактной колодки.

    Извлекаем лампочку из блок-фары

  5. Вставить новую и зафиксировать в отражателе и подсоединить колодку жгута проводов.

    Устанавливаем новую формованной частью вверх и нажатием фиксируем ее в блок фаре

Дальний свет

Замена лампы в Рено Логане 2-го поколения также выполнятся несложно.

Необходимо:

  1. Снять резиновую крышечку с фары.

    Снимаем крышку корпуса блок-фары

  2. Отсоединить контактную колодку от лампы, а вместе с ней и пружинный фиксатор.

    Потянув, отсоединяем колодку провода. Нажимаем на проволочный держатель и двигаем его вниз, выводя из зацепления с упорами.

  3. Затем вынуть перегоревший элемент из отражателя и заменить новым, закрепив пружинным фиксатором.

    Устанавливаем новую в обратной последовательности

Указатель поворота и габарит

Чтобы выполнить замену ламп в поворотниках Logan 2, требуется проделать следующее:

  • Провернуть патрон лампочки в направлении «против часовой» и затем вынуть из корпуса блок-фары.

    Поворачиваем против часовой стрелки до освобождения держателей

  • После, приложив маленькое усилие, вдавить детальку в патрон, также провернуть в направлении «против часовой» и вынуть из патрона.

    Извлекаем патрон лампочки из блок-фары

  • Далее выполнить все действия в обратном порядке: новую лампу поставить в патрон, а тот вернуть в блок-фару.

    Устанавливаем в обратной последовательности

Что касается замены габаритов Логан 2:

  • Нужно снять резиновую заглушку на фаре.

    Снимаем крышку с корпуса блок-фары

  • Вытащить патрон с осветителем из корпуса, а после приложить небольшое усилие, чтобы вытащить освещение, невзирая на сопротивление крепежных элементов.

    Поворачиваем против часовой стрелки до освобождения держателей и извлекаем патрон лампы из блок-фары.

  • Как и в случае с поворотниками, закончить тем, что вернуть все на место в порядке обратном изъятию.

    Устанавливаем лампочку в обратной последовательности.

Какие лампы выбрать

Выбор лампы ближнего света напрямую зависит от финансовых возможностей и личных предпочтений водителя. Более популярными среди водителей считаются осветительные приборы Philips и Osram. Также хорошие отзывы у фирмы Narva. Эти лампы отличаются долговечностью и надежностью. Однако на них же установлена и самая высокая цена.

При желании можно подобрать более дешевые аналоги, но стоит помнить, что рабочий ресурс в недорогих экземплярах значительно меньше. Также из-за особенностей конструкции после установки таких ламп потребуется потратить больше времени на точную настройку потока света.

Перед покупкой лампочки следует определиться, какого типа осветительный прибор будет использоваться.

Лампы накаливания

Наиболее простой и непритязательный вид осветительных элементов. Состоят из герметичной колбы, наполненной инертным газом, вольфрамовой нити и электродов. Качество освещения довольно низкое. Практически весь ресурс растрачивается на нагрев фары. Однако и стоимость ламп находится в самой низкой категории.

Галогенные

Более усовершенствованный тип ламп. Основное отличие от предыдущего вида в добавленных к инертному газу галогенах. Именно за счет них значительно повышается эффективность работы прибора. Такие лампы намного лучше освещают дорогу во время движения.

Ксеноновые или газоразрядные

Работают без использования вольфрамовой нити за счет электрического разряда между электродами. Обладают отличным качеством света и долго служат владельцу. Отличаются очень высокой стоимостью и запрещены законодательством (кроме заводской комплектации). За самостоятельную установку ксеноновых ламп предусмотрен штраф для водителя.

Светодиодные

Объединяют в себе лучшие качества. Высокий уровень освещения и долгий срок службы приборов вывел их на заслуженное первое место среди автомобильных ламп. Картину портит слишком завышенная стоимость.

При выборе лампочки ближнего света стоит обращать внимание и на фирму производителя

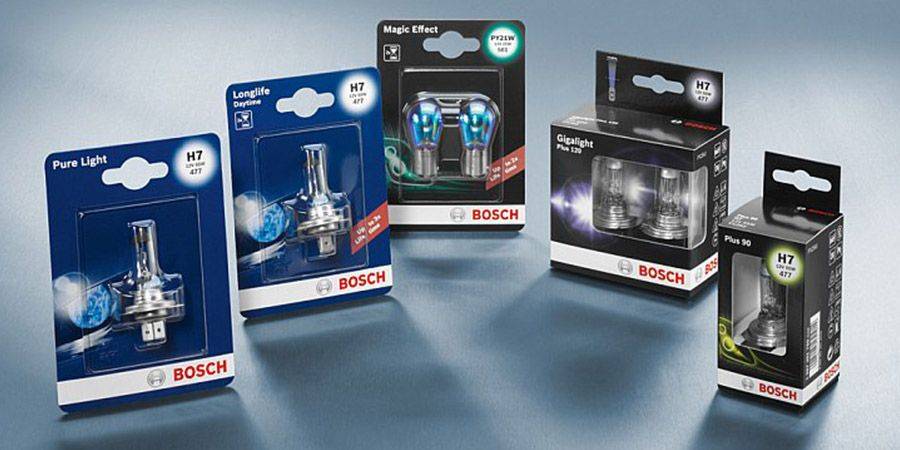

Bosch

По мнению автовладельцев лампочки, выпускаемые фирмой Bosch, обладают всеми необходимыми качествами и приятно радуют водителя. По качеству освещения эти лампы на 90% превышают яркость стандартных. Водители отмечают, что это сразу бросается в глаза после установки.

Высокая производительность обеспечивает мощный поток света даже при не слишком новых и чистых отражателях. Направленность светового пучка позволяет хорошо рассмотреть даже отдаленные объекты.

Кроме того, оригинальные лампочки Bosch имеют гораздо более долгий срок службы, нежели большинство стандартных приборов. Световой поток имеет чистый белый свет, который не утомляет глаза даже при длительном пребывании за рулем. Благодаря качеству света многие водители отказываются от установки ксенона.

Основным недостатком по мнению автовладельцев является высокая стоимость.

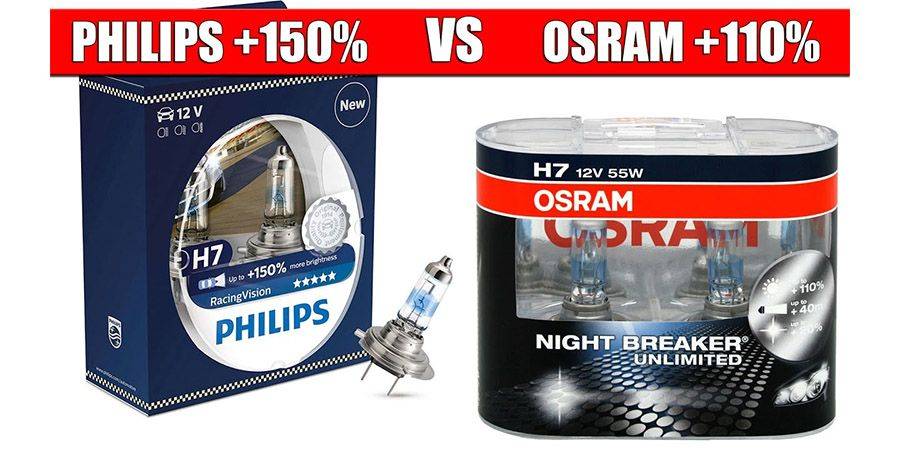

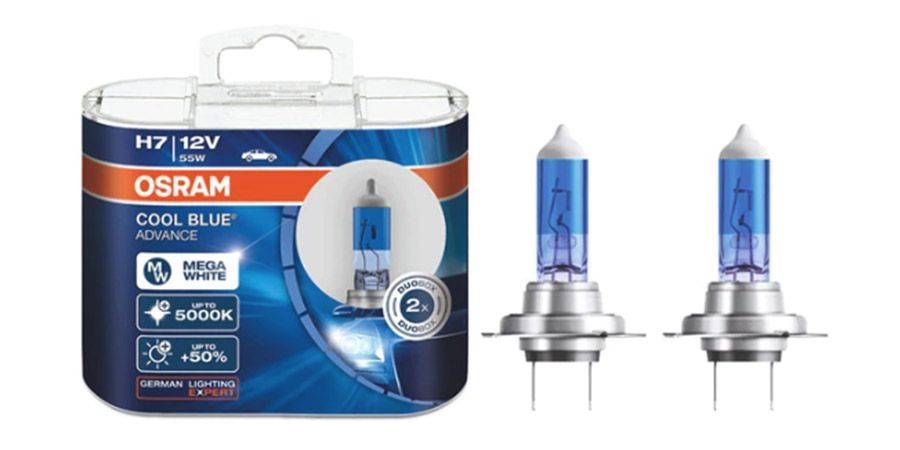

Osram

Лампы Osram отличаются повышенной светоотдачей. Обеспечивают достойное качество освещения даже при не слишком хороших светоотражателях. При установке требуется дополнительная настройка. В противном случае фары будут ослеплять встречных водителей, что отрицательно влияет на безопасность движения.

Стоимость лампы несколько выше, чем у стандартной, но это вполне компенсируется качеством работы. Главным недостатком является небольшой срок службы.

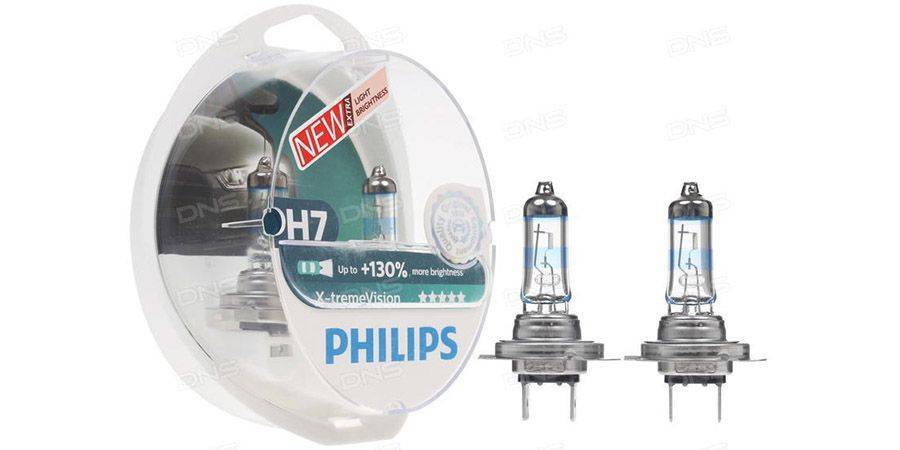

Philips

Лампы данного производителя неизменно являются лидерами продаж. Яркий чистый свет обеспечивает большую дальность обзора, при этом защищает глаза водителя от усталости при дальних поездках. Срок службы лампы в несколько раз превышает средний период работы ламп других производителей. Высокое качество и большой спрос обеспечили немалую стоимость приборов.

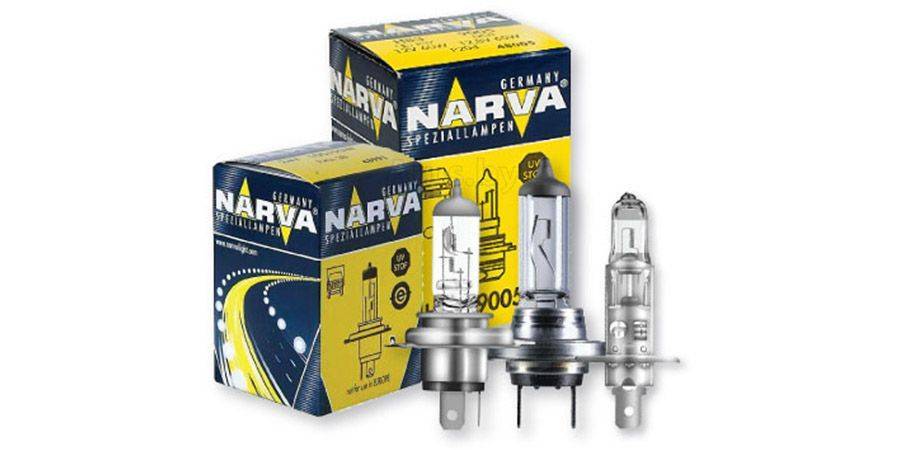

NARVA

Отличное качествоближнего света. При этом не слишком высокая стоимость лампы. Неплохо для водителей, которые в темное время передвигаются в черте города. Дальний свет значительно хуже, чем у более дорогих аналогов. Это является одним из самых существенных недостатков ламп данного производителя.

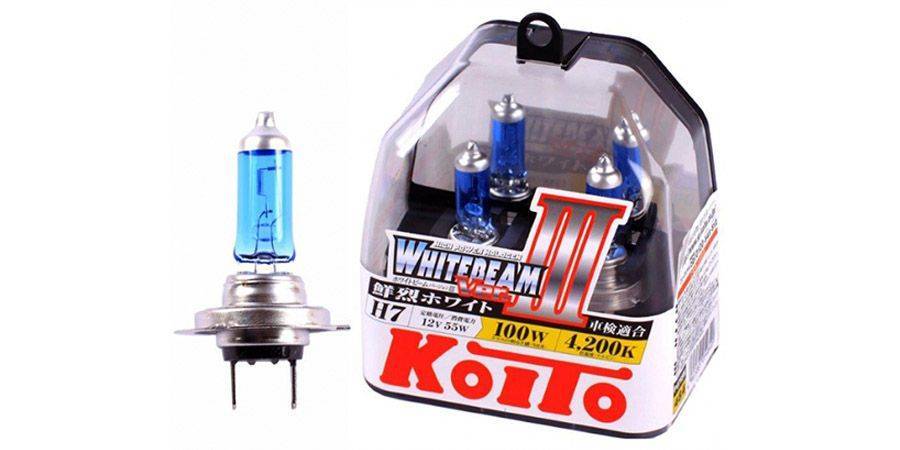

Koito

Несмотря на отсутствие более или менее понятной информации на упаковке (все надписи приведены на японском) при эксплуатации данные лампы демонстрируют неплохие качества. Они отлично освещают дорогу на ближнем и дальнем свете, не слепят встречных водителей, демонстрируют немалый срок службы.

Лампы с усилением обычно имеют более высокое качество освещения, но при этом срок их службы гораздо ниже среднего.

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

  1. Снять бампер и защитный чехол с фары.
  2. Демонтировать фару, отключив питающие провода и тросик корректора.
  3. Снять с люка дальнего/ближнего света защитную крышку.
  4. Освободить пружинный фиксатор и вытащить лампу.
  5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

  • чистые хлопчатобумажные перчатки или ткань;
  • лампа на замену;
  • руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
  • желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.

Сейчас читают: Передние фары Renault Logan купить, сравнить цены в Перми — BLIZKO

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее.

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.

Меняем лампу ближнего света на Рено Логан своими руками

Автомобиль Renault Logan всегда считался недорогим и надёжным в обслуживании транспортным средством. Большинство ремонтных работ на машине, можно выполнить своими силами, не затрачивая своё время и деньги для посещения специализированного автосервиса. И замена лампы ближнего света в блок-фаре, не стала тому исключением. Поэтому, воспользовавшись нашими советами, вы без особого труда совершите это небольшое техническое обслуживание своего любимого автомобиля!

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

1 Тип лампы (H4) 1.1 Выбираем производителя лампы

2 Замена лампы ближнего света

  • 2.1 Замена габаритов или указателя поворота

3 Отличия фары Рено Логан в новом кузове
4 На заметку!

Тип лампы (H4)

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.

Выбираем производителя лампы

Самые популярные и надёжные на сегодняшний день считаются лампы H4 фирмы Philips, Osram и Narva, но они также являются и самыми дорогими! На нашем портале накопилось немалое количество положительных отзывов об этих производителях, поэтому каждый автолюбитель должен самостоятельно для себя определить и отдать предпочтение тому или иному производителю исходя из своих материальных возможностей и технических потребностей.

Однако, стоит отметить лишь тот момент, что несмотря на абсолютно идентичную мощность в 55/60 Вт на лампах, некоторые производители в упаковке указывают обозначение + 3050%. Это значит, что данный продукт оснащен усиленным световым потоком, при котором потребуется наиболее точная настройка самой фары, чтобы не слепить водителей во встречном автомобильном потоке.

Замена лампы ближнего света

Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.

В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется)

Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”

Аккумулятор будет мешать, но, если у Вас «точные руки и пальцы», можете попробовать без снятия

Снятие пластиковой заглушки

Необходимо снять колодку питания лампы

  • Остался финальный штрих. Перед нами пружинный фиксатор, который фиксирует галогенную лампу, надёжно держа её в своих цепких лапах. Однако, этого не стоит пугаться! Снять фиксатор можно так же легко, как и поставить на место, надо только вывести его из «зацепа» с крючком отражателя, нажав пальцем на его верхнюю часть.
  • Далее, вынимаем саму лампу из блок-фары, удерживая его за металлические ножки и, меняем на новую лампу, устанавливая в обратной, аналогичной снятию последовательности.

Необходимые инструменты

Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:

  • чистые тканевые или резиновые перчатки;
  • 4 штуки галогеновых лампочек с цоколем W5W;
  • спирт для протирки колб;
  • отвертка с жалом под крест;
  • ключи на 8 и 10;
  • для демонтажа аккумулятора понадобится головка на 13;
  • удлинитель;
  • ветошь.

Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

16067 .Мар.2015

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

  • Отсоединяем «минус» фары;
  • Снимаем передний бампер и освобождаем подход к креплению корпуса;
  • Выворачиваем болты блок-фары;
  • Аккуратно отсоединяем тросовой привод светового корректора;
  • Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
  • Отжимаем фиксирующее устройство и снимаем крышку;
  • Колодку соединения проводов аккуратно разделяем;
  • Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;
  • На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
  • Удаляем лампу.
  • Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
  • Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

  • Отсоединяем минусовую клемму аккумулятора;
  • В багажнике отделяем и убираем обивку (см. фото ниже);

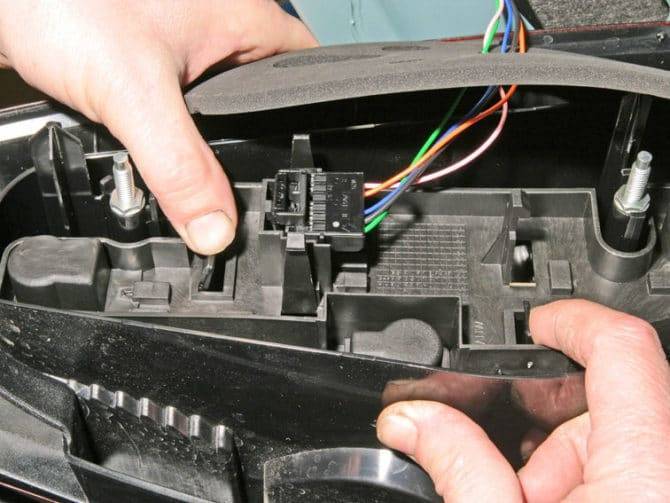

  • Отключаем проводку задних фонарей;
  • Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
  • Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
  • Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
  • Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Схема работы

Схема работы на примере передней правой фары.

Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.

После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.

Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.

Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.

Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре. Весь ход работы хорошо и понятно показано мастерами на видео:

Повторим:

Снимаем резиновый колпачок и сдвигаем его вниз.

Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.

  • Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
  • При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
  • Ставим защитный колпачок на место.

Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.

Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.

Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.

Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.

Передние фары

Различия оптики разных выпусков:

  1. 2005-2007: левая, правая имеют свои номера, указатели поворотов оснащены матовым рифленым стеклом.
  2. 2008-2009: поворотники имеют уже прозрачное стекло, обе фары выпускаются под своими оригинальными номерами.
  3. 2010-2012: индивидуальные номера у обоих элементов, лампочка поворота размещена у самого крыла машины.
  4. Начиная с 2012 года фары выпускаются нового образца, м особой комплектацией Silverline, поворотник размещен ближе к центру оптики.

Виды

Варианты передней оптической системы автомобиля:

  1. Ближние — свет в обычных погодных условиях днем.
  2. Дальние используются в темное время суток, видимость до 60 метров.
  3. Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток.
  4. Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.
  5. Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.
  6. Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.

Как снять фару

Автолюбителю предлагается несколько вариантов: снять в салоне дилеров Рено, прибегнуть к услугам специалиста или потрудиться и сделать все самостоятельно.

Необходимо следовать пошаговой инструкции:

  1. Снятие бампера открывает доступ к болтам, которыми крепится оптическая система. Каждая держится на трех болтах.
  2. Выкрутить болты, притянуть на себя оптику.
  3. Снять резиновый пыльник.
  4. Трос корректора поднять вверх, затем отделить сам трос.
  5. Демонтировать старый фонарь, разъем поворотников, головного света.
  6. После устанавливают новую фару в обратном порядке. Убедиться, что обе направляющие вошли в соответствующие ответные части.
  7. Замена передней фары на Рено Логан аналогична для обоих элементов.

Особенности регулирования пучка света

После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.

  • Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
  • Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
  • Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.
  • После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
  • Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
  • Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.

Это интересно: Лампы ближнего света устанавливаемые на Киа Спектра: описание, выбор, применяемость

Замена ламп

Теперь займемся заменой ламп в задних фонарях. На Рено Логан для этого, увы, этот самый фонарь придется снять. Благо, сделать это несложно.

Как снять задний фонарь

Открываем крышку багажника и напротив фонаря находим две гайки-барашки, торчащие из обивки.


Фара крепится двумя гайками-барашками

Отворачиваем их и, потянув назад по ходу движения автомобиля, снимаем фару, не забывая, что она подключена к бортовой сети, и за ней потянется жгут проводов.


Снятие заднего фонаря Рено Логан 1

Находим две защелки, фиксирующие плату, и отжимаем их внутрь, как показано на рисунке.


Плата крепится при помощи двух пружинных защелок

Удерживая защелки, третьей рукой снимаем плату. Расположение ламп в ней следующее:


Плата – назначение ламп на ней

На фото цифрами обозначены:

  1. Габаритный свет/стоп-сигнал (двухспиральная).
  2. Указатель поворотов.
  3. Противотуманный свет (левый фонарь) или указатель заднего хода (правый световой прибор).

Слегка утапливаем лампочку, отворачиваем против часовой стрелки и снимаем. На место сгоревшей вворачиваем новую, зафиксировав ее поворотом по часовой стрелке.


Замена лампочки габаритного огня/стоп-сигнала

Устанавливаем плату на место, следим, чтобы защелки сработали. Подключаем разъем питания, ставим фонарь, фиксируем его гайками.

Замена лампы повторителя стоп-сигнала

Этот световой прибор, как мы определили выше, находится в салоне за задним стеклом, но лампочка меняется из багажника. Открываем крышку, попадаем рукой в глубь багажника и нащупываем круглое технологическое отверстие в кузове (не в крышке, а глубже). Примерное его местонахождение на фото отмечено стрелкой.


Нахождение технологического отверстия для замены лампы повторителя стоп-сигнала

Просовываем руку в отверстие и нащупываем патрон с проводом. Отворачиваем его против часовой стрелки и вынимаем из фонаря вместе с лампой.


Снятый патрон лампочки повторителя стоп-сигнала (лампа уже снята)

Снимаем сгоревшую лампочку, повернув ее против часовой стрелки, и меняем на новую. Ставим патрон на место и фиксируем поворотом по часовой стрелке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
