Почему не работает подогрев сидений на Нива Шевроле: схема подключения

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

• справа;
• слева;
• со стороны радиатора;
• со стороны салона.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

https://youtube.com/watch?v=UNMCm8ypDbI

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Не работает печка на Ниве Шевроле

Хороша «печка» на внедорожнике Шевроле Нива тем, что входной и выходной патрубки бачков радиатора отопителя располагаются с наклоном вверх, что исключает образование воздушных пробок в нём. А это значит, что проблем с циркуляцией охлаждающей жидкости внутри радиатора «печки», не будет. Поэтому все проблемы связанные с отказом отопителя салона выдавать через дефлекторы тёплый воздух будут относиться, к электрической цепи вентилятора или механическим неисправностям приводов заслонок управления воздушными потоками.

Самой распостранённой неисправностью отопителя салона является выход из строя добавочного резистора, обеспечивающего включение первой, второй и третьей скорости вращения электродвигателя вентилятора. При этом, четвёртая, самая быстрая скорость вращения, будет включаться без проблем. Причиной отказа дополнительного резистора выполнять свои функции обычно становиться предохранитель, защищающий их от перегрева. Перегорает он в большинстве случаев из-за того, что водители забывают вовремя поменять воздушный фильтр салона.

При загрязнённом салонном фильтре, вентилятору отопителя становится тяжелее прокачивать через него воздух, что приводит к увеличению силы тока в электрической цепи добавочного сопротивления и отпаиваются контакты, выполняющие роль предохранителя. В этом в случае, дополнительный резистор придётся заменить, так как у Вас вряд ли найдётся лёгкоплавкий припой, которым можно было бы вновь припаять эти контакты. Паять обычным припоем нельзя, так как он плавиться при более высокой температуре, а это может вызвать перегрев проводов, и оплавление их изоляции, что может привести к пожару.

Если вентилятор «печки» отказывается включаться во всех режимах работы, то в начале, придётся проверить целостность предохранителя F18 (25А). Расположен он в монтажном блоке слева от рулевой колонки, его обозначением является символ четырёх лопастного вентилятора. Перегоревший предохранитель заменяем, вариантов дальнейших событий два либо вентилятор заработает, либо предохранитель вновь перегорит. При повторном, перегорании предохранителя F18, придётся искать место короткого замыкания в электрической цепи электродвигателя вентилятора. Также, к такой неисправности может быть причастно реле К6, через которое подаётся напряжение на клеммы электродвигателя вентилятора.

Не будет поступать в салон тёплый воздух и в случае невозможности перевести заслонку внутри корпуса отопителя в нужное положение. Происходит это по причине ослабления крепления тросового привода на рычаге, с помощью которого можно поворачивать заслонку на требуемый угол.

helping-auto.ru

Зеркала с эл подогревом

Сообщение Мямс » 16 янв 2011, 20:42

Сообщение ALK » 25 янв 2011, 01:26

Кто знает что творится за забором зоопарка?

Сообщение КРОКОНИВЕЦ » 26 янв 2011, 20:00

Сообщение Bladerunner » 27 янв 2011, 00:15

Подключение переднего привода в Ниве — вопрос не столь технический, сколь философский.(с) вовчик

Сообщение Ghost_killer » 27 янв 2011, 00:17

Сообщение вовчик » 27 янв 2011, 15:47

Сообщение Bladerunner » 27 янв 2011, 15:51

Подключение переднего привода в Ниве — вопрос не столь технический, сколь философский.(с) вовчик

Сообщение ALK » 10 фев 2011, 16:40

куда чаще пользуюсь обогревом зеркал.. щас вся срань, что на зеркала осела за день стоянки примерзает в усмерть. 5 минуты хватитает для таяния льда и высыхания. берем салфетку и вытираем. зеркала чистые

снег-осадки — заднее стекло пофиг, в зеркала все видно

кнопаська самосбор — из двух. точнее купи еще одну от вентилятора отопителя(2 положения) и переставь клавиши (поддевается отверткой). для самых ярых нивоводов — впихнуть улитку от 8-ки и кнопаська освободилась

управление — 2 реле (4-хконтакт+5-тиконтакт)

Кто знает что творится за забором зоопарка?

Сообщение Лёлик » 02 мар 2011, 12:33

Сообщение ALK » 02 мар 2011, 15:39

Признаки неисправности

Неисправности вентилятора отопления салона особенно будут заметны в зимнее время года. Выход из строя этой системы может проявляться полным отсутствием вращения электродвигателя, постоянной работой мотора на максимальной скорости либо периодическим включением устройства. Вне зависимости от причины возникновения неисправности замена вентилятора печки Нива Шевроле или его ремонт могут быть выполнены собственными руками.

Ремонт вентилятора печки и охлаждения

Если обмотка двигателя перегорела, то самостоятельно сделать перемотку в домашних условиях смогут только опытные мастера. При полном выходе из строя моторчика потребуется приобрести оригинальное изделие или его аналог.

Замена электродвигателя выполняется собственными силами либо на СТО. Если ремонт электрической системы автомобиля делается впервые, следует четко придерживаться пошаговых инструкций, а также внимательно следить за правильностью подключения проводов.

Установка системы обогрева

Чтобы самостоятельно установить подогрев сидений на Нива Шевроле вам понадобится следующее:

• клемма под болт М8
• провод 0.75 (0.5 метра)
• изолента
• паяльник и припой
• термоусадка и стяжки на 100-150мм (25 штук)
• дрель и сверло к ней на 8мм
• грубый напильник

В первую очередь нужно проверить работоспособность девайса. Для этого нужно подключить с помощью проводков грелку до аккумулятора. Убедившись в том, что грелка работает, нужно снять консоль. Клеммы сняты, теперь нужно наклеить на грелку шаблоны и проделать отверстия. Для ее крепления самым оптимальным местом будет ниша. Крепить грелку сзади категорически не советуется, так как вам будет неудобно просматривать режимы грелки.

Отверстия сначала нужно просверлить дрелью, а потом уже доработать напильником. При работе будьте аккуратны, дело в том, что у кнопок маленький фартук, и если перестараться, то будет дыра. Сверлить тоже нужно аккуратно, чтобы вы не поцарапали консоль.

Завершающей миссией подогрев сидений Нива Шевроле будет подключение грелки. Всего три варианта подключения:

• к прикуривателю
• к белой фишке, она размещена в районе правого сидения
• к черной фишке, она находится под водительским сидением

Все, после подключения грелки работа завершена, теперь остается протестировать результат выполненной работы. Нужно включить обогрев и если на кнопке загорится соответствующий индикатор, значит, вы правильно подсоединили все проводки. Далее нужно подождать несколько секунд после приложить руку к сидению, если температура не меняется, значит все установлено верно и поводов переживать нет. Удачи в установке!

Произведем установку подогрева сидений на Шевроле Нива. сначала нужно полностью снять передние сидения. Это делается очень легко, сначала передвигаем сидение максимально вперед, затем откручиваем винт на салазках. С обратной стороны имеется саморез, выкручиваем его и удаляем пластиковую накладку.

Под ней наблюдаем гайку на 13, ее так же откручиваем. Далее передвигаем сидение до упора назад и выкручиваем передние гайки крепления, там пригодится ключ на 13. Тем самым крепления удалены, остается вытащить сидения с салона автомобиля Шевроле Нива. С одной стороны имеется пластмассовая накладка, держится она на нескольких винтах, выкручиваем их и снимаем. Приподнимаем два крючка и откидываем спинку вперед, аналогичные действия выполняются на Ваз 2108, отделяем спинку от сидушки, последнее разбираем.

На ней имеется обшивка, которая закреплена пластиковыми скобами за каркас сидения, всего их 4 штуки. Демонтируются они легко, но будет гораздо легче, если мы предварительно приготовим специальный крючок, например, из старого хомута. Отстегиваем скобы, заднюю можно не трогать, и задираем обшивку. Удаляем пленку с нагревательного элемента и закрепляем его к поролону сидения.

Нужно сделать так, чтобы проводка имела выводы с задней стороны сидения, к тоннелю пола. Протягиваем туда конец проводки и одеваем обшивку на свое штатное место, закрепляя на скобы. Теперь переходим к задней части. Переворачиваем ее вверх ногами и выгибаем стальные скобы. Также задираем обшивку, закрепляем туда нагревательное устройство, надеваем на место обшивку и загибаем скобы.

В наличии три провода, один из них плюсовой (тот, что идет после замка зажигания), второй является минусовым, третий – белого цвета, самый тонкий – подсветка кнопок. В комплекте с подогревом имеются провода, они довольно длинные, так что те, которые идут на питание, мы немного укорачиваем. В тоннеле пола Шевроле Нива вырезаем в штатном месте отверстие для блока кнопок управления подогревом.

Проводка выводится к сидениям, устанавливаем на место тоннель пола, бороду, присоединяем провода от сидений с кнопками включения подогрева. Теперь включаем зажигание, проверяем работоспособность девайса. Не забываем поставить сопротивление на устройство и хорошо изолировать все соединения. Не стоит пользоваться изоляционной лентой, так как это не обеспечивает качественную защиту.

Рекомендуется применить в этом случае термоустойчивую трубку. Под воздействием высокой температуры она плотно прилегает к поверхности провода, тем самым предотвращает попаданию влаги и образованию короткого замыкания.

Популярные

Электросхема подключения бензонасоса ваз 2110

Поскольку реле разомкнуто, повторное включение зажигания оставляет обогрев отключенным и для его включения необходимо снова нажать на кнопку. Сей процесс фотографировать не стал — все равно все делается по месту.

Когда они вставлены, сверху пассатижами зажимается металлическая зубастая пластинка она прорезает изоляцию.

Как установить подогрев сидений в автомобиль собственноручно? Кстати, не ленитесь и установите и другие подогревы.

Теперь можно накидывать на крючки задний элемент обшивки. В этом случае бортовая сеть при выходе подогрева из строя не пострадает. Специалисты рекомендуют выбирать штатные, предусмотренные для ВАЗ Подключение управления, индикации и подсветки кнопок осуществлялось двухжильным проводом.

Рекомендуем: Пуэ периодичность проверки заземления

Простой универсальный подогрев сидений и схема подключения его к автомобилю

Плюхнулся на ледяное сиденье на пару секунд, завел машину, нажал кнопку включения подогрева, и в течение пары минут сиденье уже тепленькое. Элемент Пояснение Нагревательные элементы Они требуются для спинок и сидений.

Пользуетесь ли вы системой обогрева сидений? Такое расположение включателей будет наиболее удачным с точки зрения эргономики и комфорта. Самой хорошей возможностью для самостоятельной установки элементов подогрева, остаются автомобили, на которых уже предусмотрена система, но не установлена заводом — изготовителем.

При правильно собранной схеме обогрев будет функционировать только при включенном зажигании. Не нашли интересующую Вас информацию?

Отогните покрытие в ногах у пассажира и снимите крышку короба для ЭБУ. Идеальный вариант — либо центральная консоль если есть место под установку кнопок , либо в промежутке между кулисой КПП и ручником. Данная опция встречается довольно редко на машинах бюджетного класса. Отщелкните накладку на приборной панели, где находятся различные кнопки. УСТАНОВКА ПОДОГРЕВА СИДЕНИЙ НА ШЕВРОЛЕ НИВУ СВОИМИ РУКАМИ. КАК ПОДКЛЮЧИТЬ ОБОГРЕВ СИДЕНИЙ.

НАБОР НЕКОТОРЫХ СХЕМ ДЛЯ NIVA CHEVROLET

Схема подключения противотуманных фар

I — Противотуманные фары, II — блок предохранителей, III — выключатель противотуманных фар, IV — реле противотуманных фар. А — Постоянное напряжение, B — к габаритным огням

Схема подключения подогрева сидений

I — Элементы подогрева, II — выключатель подогрева сидений, III — реле подогрева, IV — замок зажигания А — Габаритные огни, В — к аккумуляторной батареи.

Схема подключения подогрева и управления зеркалами

1 — Замок зажигания, 2 — блок предохранителей, 3 — реле подогрева зеркал, 4 — зеркала, 5 — выключатель управления зеркалами, 6 — выключатель подогрева зеркал. А — К аккумуляторной батареи, В — к габаритным огням.

Схема подключения магнитофона и колонок

1 — Магнитола, 2 — динамик передний правый , 3 — динамик задний правый, 4 — динамик задний левый, 5 — динамик передний левый. А — К габаритным огням, В — к аккумуляторной батареи.

Схема включения вентиляторов охлождения радиатора

1, 7 — Вентилятор охлождения радиатора, 2, 6 — реле включения малых оборотов , 3 — предохранитель, 4 — блок управления двигателем, 8 — реле включения больших оборотов. А, С — К аккумуляторной батареи, В — к датчику включения.

Обогреватели передних сидений устанавливаются на автомобили «Шевроле-Нива» в вариантном исполнении. Схема включения обогревателей дана на рис. 7-42.

Рис. 7-42. Схема включения обогрева передних сидений:

1 – монтажный блок; 2 – обогреватели передних сидений; 3 – выключатель обогрева передних сидений; 4 – реле включения обогрева передних сидений; 5 – выключатель зажигания; А – к источникам питания; В – к выключателю наружного освещения; С — схема условной нумерации штекеров в колодке выключателя обогрева передних сидений.

Обогреватели включаются переключателями блока управления 3. Номинальная мощность элемента обогрева спинки и подушки сиденья составляет 36 Вт.

С недавних пор стала оснащать свои автомобили сидениями с обогревом. Но на моделях, которые выпускали ранее, например «Шевроле Нива 2004 года» или 2006 года, данная опция не предусмотрена. Установка подогрева сидения, не теряет своей актуальности даже в весеннюю и летнюю поры, так как заниматься автомобилем проще в теплую погоду. Подогрев, включенный на максимум, нагревает сидение до 30 градусов, после чего комфортная температура держится до выключения системы.

Автолюбители иногда утверждают, что обогрев сидений потребляет слишком много электроэнергии, что плохо сказывается на аккумуляторе, но это не так. Системе обогревa требуется столько же энергии, сколько потребляют штатные габаритные фонари. Теперь мы более детально рассмотрим сам процесс установки подогрева сидений на Нива Шевроле

и что это за система.

Система подогрева сидений — это специальное электрическое устройство, которое устанавливается на передних сидениях автомобиля для их обогрева. Устройство представляет собой электронагревательные панели, которые устанавливают в каждую из двух частей автомобильного кресла. Всего существует два вида данных систем, это чехлы на сидения и встроенная система обогрева. Самой обыкновенной системой, является накидка. Это чехол на сидение, в который встроены электронагревательные панели — данная система имеет выносной пульт управления. Теперь мы подробней рассмотрим преимущества обеих систем.

Снимаем моторчик печки на Нива Шевроле своими руками для замены: видео внутри

Для того чтобы обеспечить комфортную атмосферу в салоне любого автомобиля, в том числе и Нива Шевроле, предусмотрена система обогрева и охлаждения воздуха. Завод изготовитель позаботился об этом и оборудовал автомобиль мотором печки, а конкретно электрическим мотором, крыльчаткой и надетым на него валом.

Видео о замене моторчика печки на Нива Шевроле:

Но иногда случается так, что эта миниатюрная конструкция ломается, перестаёт выполнять своё прямое предназначение и ей требуется замена. В этой статье мы подробно разберём как заменить мотор печки на Нива Шевроле, а также как провести его обслуживание при необходимости.

Пошаговый порядок демонтажа моторчика печки

До мотора печки не так просто добраться!

Перед тем как приступить к демонтажу печки, подготавливаем весь необходимый инструмент и обращаем внимание на то, чтобы ключ не был вставлен в замок зажигания. Для того чтобы легче было демонтировать мотор печки, производитель рекомендует демонтировать всю приборную панель, вместе с панелью приборов, проводкой и прочих креплений с последующим их демонтажем и удалением из салона

Однако мы считаем такой способ слишком долгим и не рациональным, потому, что гораздо проще и легче произвести демонтаж мотора просто заглянув снизу

Для того чтобы легче было демонтировать мотор печки, производитель рекомендует демонтировать всю приборную панель, вместе с панелью приборов, проводкой и прочих креплений с последующим их демонтажем и удалением из салона. Однако мы считаем такой способ слишком долгим и не рациональным, потому, что гораздо проще и легче произвести демонтаж мотора просто заглянув снизу.

1. Итак, для этого демонтируем бардачок, иначе никак мотор с посадочного места не достать.

При производстве демонтажа, соблюдаем аккуратность.

1. Снимаем воздуховод с правой стороны, и штекер питания на самом корпусе мотора.
2. Далее, воспользовавшись крестовой отвёрткой отвинчиваем три самореза соединяющие мотор с крыльчаткой.

Открученные винты откладываем в сторону чтобы не потерять.

Для проведения таких работ необходимы прочные отвёртки.

Все болты отмечены стрелками.

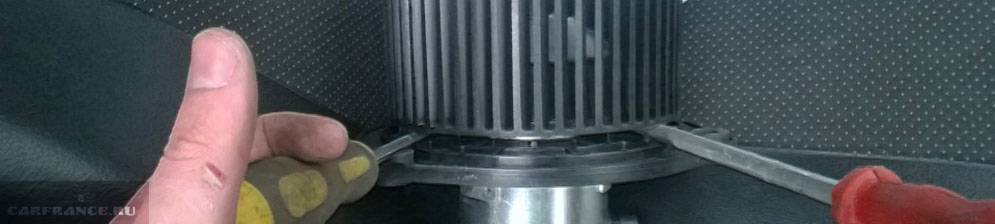

Для того, чтобы крыльчатка лучше сошла с посадочного места, шатаем её из стороны в сторону.

Осмотр мотора печки и замена

Осматриваем мотор и крыльчатку на предмет повреждений.

В зависимости от наличия тех или иных неисправностей, мотору печки может потребоваться:

• Чистка и продувка крыльчатки от грязи пыли.
• Смазка всех подвижных частей во избежание нагрева и излишнего трения.
• Замена проводов питания, либо резинового патрубка.

Для того чтобы продиагностировать состояние мотора, достаточно лишь поднести его клеммы (красный и чёрный провод напрямую к аккумулятору – прим.). И если мотор будет рабочим, он включится на максимальную мощность.

Сборка мотора печки на Нива Шевроле

Если видно, что моторчик криво оделся, то снимите его с крыльчатки при помощи отвёртки.

• После того как все ремонтные работы были проделаны, осмотрите сам воздуховод на наличие грязи и других посторонних предметов, обеспечьте их очистку.
• Далее, когда вы установите исправленный или новый мотор, закрутите все болты по аналогии со снятием, обеспечьте максимально прочную фиксацию всех клемм, патрубков и соединительных болтов.
• Также рекомендуется провести замену салонного фильтра, и если после подключения клеммы АКБ и включения зажигания мотор издал «жужжащие» звуки, монтаж вами был проведён правильно.

Как понять, что мотор печки на Нива Шевроле неисправен?

Он имеет четыре положения фиксации, одно положение отвечает за выключение, а остальные за скорость обдува воздуха. Поэтому если при его включении обдува воздухом не происходит, либо слышны посторонние звуки, это будет обозначать, что устройству как минимум требуется обслуживание.

Нужный регулятор отмечен маркером.

Причины неисправности моторчика

К основным причинам, почему выходит из строя моторчик печки, можно отнести следующее:

• Отсутствует питание на устройство . Этому может способствовать отсутствие контактов или неполадки с АКБ.
• Есть повреждения на проводах мотора , ввиду их расположения в нише, они могут быть подвержены перетиранию.
• Сгорел предохранитель . Это могло произойти в том случае, если в цепи прошёл ток наибольшей величины от стандартной. Он в стандарте 25А. Номер F18.

Предохранитель мотора печки обозначен стрелочкой.

В любом из перечисленных случаев для того чтобы понять, что случилось с мотором необходимо его демонтировать.
