Как заменить моторчик стеклоомывателя
Как было отмечено несколько выше, конструкция моторчика в зависимости от марки авто может отличаться. Это касается и его расположения. Тем не менее если вы сможете найти бачок стеклоомывателя, то проблем возникнуть не должно. Что понадобится из инструмента, так это обычная плоская и крестовая отвертка, а также набор ключей.
Что же касается комплектующих, то их ценник невелик. Покупки обойдутся в 500-1 500 рублей, в зависимости от того, что будете приобретать. Дальше переходим непосредственно к замене. Находим бачок и моторчик. Отсоединяем клеммы, их сразу же желательно проверить. Если имеется большое количество ржавчины, то её нужно тщательно удалить и попытаться проверить работоспособность системы.
Ремонт или замена насоса?
Целесообразность ремонта обуславливается стоимостью нового насоса. Большое количество помп неразборные, поэтому их для ремонта придется разрезать, а затем склеивать пластиковый корпус. Для ремонта своими руками достаточно полностью разобрать моторчик, очистить его внутренности от грязи, коррозии и наростов.
Разумеется, запчастей к насосу омывателя вы не найдете, поэтому уплотнительный манжет останется старым. Если именно он стал причиной заклинивания, то уже через год омыватель лобового стекла, скорее всего, опять не будет работать.
Как снять и промыть инжекторы
Форсунки омывателя лобового стекла удерживаются за счет пластиковых фиксаторов. Чтобы без повреждений корпуса снять форсунку, пробейте по каталогу оригинальных запчастей ее номер. Отыскав по номеру фотографию инжектора, вы увидите, где именно располагаются защелки. Снять форсунку можно тонкой шлицевой отверткой.
Для прочистки можно использовать иголку, меньшую за диаметр отверстия распылителя. Рекомендуем предварительно оставить на некоторое время засоренные форсунки в растворе лимонной кислоты. После отмачивания налет можно будет удалить с помощью очистителя карбюратора либо сжатого воздуха.
Вождение автомобиля превращается в пытку, если лобовое стекло покрыто разводами грязи. Пытаясь рассмотреть, что же происходит впереди, водитель устаёт и хуже контролирует ситуацию на дороге. Да и “дворники”, царапают стекло, размазывая по нему абразивную грязь. Рассмотрим наиболее распространённые неисправности. Возможно, прочитав эту статью, Вы сможете самостоятельно справиться с диагностикой и ремонтом прямо во дворе своего дома. Оговорим сразу несколько пунктов, чтобы в дальнейшем не повторяться многократно:
- описание методики поиска причины неисправности будет изложено непрерывно. То есть, будем предполагать, что поломка ещё не устранена. Если же у Вас “всё заработало” – завершайте ремонт
- если какие-то действия будут вне Вашей компетенции или не окажется необходимых инструментов и запчастей – езжайте в магазин или автосервис.
Тонкости ремонта омывателя стекла
Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.
Как устранить основные дефекты своими руками:
- Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
- Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
- Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.
Внимание:
Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

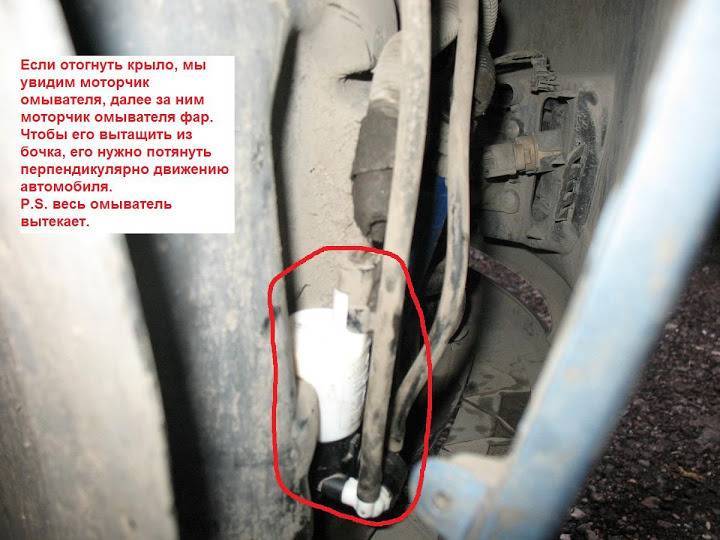

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.
Проверка насоса
Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.
Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.
Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.
Проверяем предохранитель омывателя лобового стекла
Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)
Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».
При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.
Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.
Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.
Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).
Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:
Проверка трубок и форсунок
Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.
Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.
Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.
Видео — как можно почистить форсунки омывателя лобового стекла:
Почему не работает омыватель: переднее и заднее стекло
В случае, когда не работает омыватель заднего стекла или не работает омыватель лобового стекла, причины могут быть разными. При этом как для заднего, так и переднего омывателя сами неполадки по своему характеру особо не отличаются.
Как правило, все поломки омывателя стекол можно разделить на два типа: неисправна механика или электрическая часть.
Начнем с механики. Как правило, такие поломки наиболее распространены. Обычно из строя может выйти сам бачок или патрубки. Другими словами, если водитель твердо уверен, что жидкость в бачке должна быть в достаточном объеме, но подачи на лобовое стекло не происходит, следует проверить бачок и патрубки на предмет трещин и других дефектов.
Обычно, если бачок треснул, сразу при попытке долить жидкость или немного позже появится заметная течь. В этом случае бачок нужно снимать, осматривать, пытаться запаять или сразу менять на новый.
Бывает и так, что шланги попросту чем-либо передавлены (например, при установке жабо допущены ошибки или владелец устанавливал утеплитель капота и случайно пережал эластичные шланги). В этом случае магистрали нужно освободить, обеспечив нормальную подачу жидкости на форсунки.
Кстати, зимой вода или летняя жидкость стеклоочистителя замерзает в бачке или возле форсунок. Результат – насос гудит, но жидкость на стекло не подается. Чтобы избежать таких проблем, воду лить не рекомендуется как летом, так и зимой (вода приводит в негодность сопла форсунок). Также зимой нужно использовать только зимний стеклоочиститель (незамерзайка для стеклоомывателя автомобиля).
Если же вода или летний омыватель в бачке уже превратились в лед, можно завести двигатель и дат мотору поработать некоторое время. За счет тепла от ДВС есть шанс, что жидкость растает, после чего ее можно будет полностью слить или разбавить.
Однако на практике в морозы таким способом убрать лед из бачка омывателя часто не получается. Чтобы решить проблему, машину нужно загонять в теплый гараж или паркинг.
Забиты форсунки омывателя лобового стекла или заднего стекла. Данная проблема также приведет к тому, что подачи жидкости не будет. Обычно это часто происходит в том случае, когда в систему льют простую водопроводную воду. Так вот, форсунки и их сопла загрязняются, так как вода отличается большим количеством примесей.
Более того, если вода идет из грязных труб, тогда это может стать причиной появления дополнительных царапин на стекле. Такие царапины возникают в результате попадания мелких, но твердых частиц на стекло, после чего щетка автомобиля царапает такими частицами поверхность стекла.
Основным симптомом забитых форсунок является то, что сначала жидкость подается, но менее интенсивно, затем форсунки льют неровной струей и далее жидкость через них практически не проходит. В подобной ситуации нужна или замена, или чистка форсунок стеклоомывателя.
Завершает список возможный выход из строя механической части моторчика стеклоочистителя в насосе. Если просто, насос может гудеть, но не качать жидкость. Также возможно, когда насос не работает полностью (заклинил, не издает звуков).
Так или иначе, данная проблема будет означать, что насос нужно снимать, поле чего проводится его углубленная диагностика. На основании полученных данных можно принять решение о возможности и целесообразности ремонта, а также о необходимости замены насоса стеклоомывателя на новый элемент.
Неисправен омыватель стекла автомобиля: проблемы по электрике
Теперь перейдем к проблемам по электрической части. Часто не работают омыватели лобового стекла или заднего стекла, омыватели фар или зеркал именно по причине того, что неполадки связаны с электрикой. Так вот, насос омывателя является электрическим, то есть без питания он не будет работать.
Часто бывает так, что выходит из строя элемент, подающий сигнал от рулевой колонки на омыватель. Другими словами, может быть неисправным «выключатель» омывателя на руле. В подобной ситуации нужно прозвонить цепь, заранее убедившись в том, что на клеммах насоса омывателя отсутствует напряжение. Проверку проводят при помощи мультиметра. В том случае, если напряжение при включении омывателя нет, высока вероятность того, что есть повреждения или разрывы электрической проводки.
Если же с проводкой, предохранителем и выключателем все в порядке, тогда остается насос омывателя. Дело в том, что в процессе эксплуатации клеммы насоса активно окисляются, могут покрываться коррозией и т.д. Так или иначе, но в подобной ситуации омыватель работать не будет. Для решения проблемы можно попробовать почистить клеммы, убрав с них ржавчину и окисления.
Причины отказа
Очистительная жидкость может не подаваться на стекло по нескольким причинам. Рассмотрим каждую из них.
Отсутствие жидкости. Эта самая распространенная причина. Забывчивость владельца авто приводит к тому, что в бачке заканчивается вода. Резервуар находится под капотом, но на некоторых моделях авто имеет другое расположение. Чтобы решить ситуацию, необходимо купить жидкость и залить ее.
Механические повреждения. Любые повреждения приводят к неисправностям в системе. Самыми часто встречающимися неполадками являются разрыв трубки, закупорка шланга, негерметичность бачка, засорение распылителей. Ситуация требует замены деталей.
Сложные неисправности. В электрической части нередко происходит перегорание предохранителя, отсутствие контакта на разъеме насоса или поломка мотора в нем.
Все перечисленные ситуации встречаются регулярно. К ним можно добавить проблему замерзания жидкости в бачке. Это происходит зимой. Решить ситуацию можно простым способом – залить в резервуар «незамерзайку». Хладагент имеет отличную устойчивость к низким температурам. Если вода уже замерзла, то нужно отогнать машину в отапливаемый гараж, дождаться, пока она растает, прогреть мотор и слить воду.
Если произошли неполадки с электрическими цепями, то необходимо сначала проверить предохранитель. Найти нужный элемент довольно просто. Для начала следует обнаружить блок предохранителей и по схеме их расположения проверить нужный, а затем заменить его.
Если неисправность кроется не в предохранителе, то следует провести проверку напряжения на электрическом насосе. Если при проверке вольтметром напряжения нет, значит, произошел обрыв проводки.
Если проводка исправна, то переходим к проверке моторчика. Данная поломка проявляет себя редко. Если насос сломался во время езды, то заменить его сразу не получится. Стоит обратиться к профессионалам.
Возможные неисправности стеклоочистителя
Электродвигатель очистителя не работает, биметаллический предохранитель не срабатывает, и не перегорает предохранитель в монтажном блоке:
— Повреждены провода питания моторедуктора, окислены наконечники проводов в соединительных колодках
Проверьте провода, поврежденные замените. Зачистите наконечники
— Поврежден переключатель очистителя
Замените переключатель очистителя в подрулевом переключателе
— Зависание щеток электродвигателя, сильное загрязнение или подгорание коллектора
Проверьте, устраните зависание щеток или замените поврежденные детали; зачистите коллектор
— Обрыв провода в обмотке якоря электродвигателя
Замените якорь или моторедуктор
Электродвигатель очистителя не работает, биметаллический предохранитель срабатывает, или перегорает предохранитель в монтажном блоке:
— Рычаги механизма очистителя деформированы и задевают за детали кузова
Проверьте, выправьте рычаги или замените стеклоочиститель
— Щетки примерзли к стеклу
Отделите щетки от стекла, не допуская повреждения резиновой ленты
— В механизм очистителя попал посторонний предмет
Проверьте, извлеките предмет
— Короткое замыкание в обмотке якоря электродвигателя
Замените моторедуктор или якорь электродвигателя
Электродвигатель очистителя не работает в прерывистом режиме:
— Поврежден переключатель очистителя
Замените переключатель очистителя в подрулевом переключателе
— Повреждено реле очистителя
Электродвигатель очистителя не останавливается в прерывистом режиме:
— Повреждено реле очистителя
Замените реле очистителя
— Плохой прижим контактных лепестков концевого выключателя к шестерне моторедуктора
Подогните контактные лепестки концевого выключателя
— Загрязнение контактов концевого выключателя в моторедукторе
Зачистите контакты выключателя
Электродвигатель очистителя работает, щетки не движутся:
— Поломаны зубья шестерни моторедуктора
— Слабое крепление кривошипа на оси шестерни моторедуктора
Проверьте, затяните гайку крепления кривошипа, установив его в конечном положении
Я владелец Лада Гранта. Пишу о своём автомобиле.
Почему форсунка не брызгает
- Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
- Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
- Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
- Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
- Замерзла омывающая жидкость в бачке.
Принцип работы
В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.
В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:
- корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
- используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.
В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.
Поиск причины поломки
Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.
- Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
- Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.
Диагностика цепи
- Включите зажигание.
- Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
- Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
- Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.
ВАЗ 2110
Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи
Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол
Устройство и принцип работы омывателя стекла автомобиля
Хотя вождение авто с неисправным омывателем не является нарушением по ПДД, поломки такого рода могут стать причиной серьезных ДТП. По этой причине решать проблему нужно безотлагательно. Чтобы определить, почему не работает омыватель переднего стекла и/или не работает задний омыватель, необходимо отдельно изучить принцип работы и конструктивные особенности самой системы омывателей.
Отметим, что механизм стеклоомывателя не отличается сложностью. Среди основных составляющих можно выделить:
- моторчик омывателя лобового стекла/заднего стекла (насос омывателя);
- бачок стеклоомывателя для хранения очистителя в виде жидкости;
- форсунки омывателя, электропроводка, патрубки и клапаны.
Также добавим, что кроме подачи жидкости на лобовое и заднее стекло, также омыватель на некоторых моделях авто способен очищать фары и зеркала. Еще следует отметить, что многие современные авто имеют датчик уровня омывающей жидкости.
Принцип работы стеклоомывателя заключается в том, что насос под давлением накачивает жидкость из бачка по патрубкам к форсункам. В свою очередь, струйные или веерные форсунки распыляют жидкость, подавая очиститель на поверхность стекла.
Подача происходит до того, как щетки стеклоочистителя делают взмах. Это значит, что в норме щетка должна тереть уже по мокрому, а не по сухому стеклу. Именно для этого в системе есть клапан, который не позволяет жидкости полностью стекать в бачок. Результат- жидкость всегда подается раньше начала работы дворников.
- Бачок стеклоомывателя обычно имеет объем от 2-2.5 и до 5 литров. Находится указанный элемент в подкапотном пространстве, может располагаться как в относительно доступном месте, так и прятаться под бампером. Место установки можно определить по заливной горловине бачка. Также на бачке может быть выступ для установки насоса омывателя;
- Насос прикреплен к бачку и фактически представляет собой электромотор, имеющий сальник, рабочее колесо и щетки. Часто моторчиков (насосов) может быть два на авто, где жидкость можно подавать не только на лобовое, но и на заднее стекло. Еще перед насосом может стоять фильтр грубой очистки;
- Форсунки стеклоочистителя (жиклеры) распыляют жидкость на лобовое стекло. Местом их установки является капот или облицовка между подкапотным пространством и лобовым стеклом (так называемое жабо). Как правило, форсунок ставят две, чтобы равномерно и в полном объеме подавать жидкость в центр лобового стекла.
На практике, современные авто оснащаются веерными форсунками омывателя, так как они более эффективны. Модели предыдущих лет имеют струйные форсунки. Такие форсунки более надежные и долговечные, однако, не так эффективно расходуют жидкость, а так же требуют регулировки. Чтобы настроить струйной форсунки, иголкой поворачивают сопло, регулирую направление струи.
Подведем итоги
Как видно, стеклоомыватель не имеет большого количества составных элементов, однако неполадки могут возникать как по части механики, так и по части электрики. Как показывает практика, могут слетать трубки или забиваться форсунки, также нельзя исключать перегоревшие предохранители или обрывы проводки.
В любом случае, даже самые серьезные неисправности стеклоомывателя можно обнаружить и устранить своими руками. На деле, замена бачка или насоса омывателя стекла не является сложной процедурой и может быть выполнена в условиях обычного гаража. Главное, учитывать нюансы, рассмотренные выше, а также не допускать ошибок при разборке и последующей сборке системы.
