Прерыватель-распределитель зажигания – подробно изучаем механизм

Схема электрооборудования

В первую очередь отметим, что любая схема электрооборудования автомобиля, в том числе и такого, как ГАЗ 53 оснащена следующими элементами:

• ГПТ – генератором переменного тока;
• КТС – системой зажигания контактно-транзисторной;
• подогревателем пуска;
• проводкой различного напряжения, соединяющей все элементы в единую схему.

Система зажигания

Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В .

Состоит она, кроме того, из следующих компонентов:

• коммутатора;
• источников, подающих ток;
• катушки;
• резистора (добавочного);
• распределителя зажигания (трамблера);
• свечей с их наконечниками;
• выключателя зажигания;
• проводки.

Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)

Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.

Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.

• Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.
• Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
• Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)

Проводка

Основные правила, которые соблюдаются в работе с проводкой следующие.

Тщательное внимание всегда уделяется проводке ГАЗ 53, которая может быть подвержена различным воздействиям. Если нарушится изоляция какого-нибудь провода, то его металлическая составляющая может касаться корпуса автомобиля, тем самым, вызывая короткое замыкание
Не стоит говорить, к чему это приводит (обгорание изоляции, возникновение пожара и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля. В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

п.
Кроме того, особое внимание следует уделить чистоте и плотности присоединения проводов к зажимам. Следить необходимо тщательно за тем, чтобы на поверхность проводов не попадали такие смеси, как бензин или масло, способные разрушить изоляцию и сократить срок службы проводов.
Обязательно нужно проверять исправность перемычки, расположенные между мотором, рамой и кабиной ГАЗ 53.

Проводка автомобиля ГАЗ-53 настолько важная составляющая, что простая ее модернизация приводит к ощутимым положительным изменениям в работе двигателя. (См. также статью Особенности схемы электропроводки Газель Бизнес.)

Установка момента зажигания

Необходимость в проверке и установке момента зажигания возникает при появлении признаков работы двигателя на слишком раннем или позднем зажигании и когда прерыватель-распределитель снимали с двигателя (например, для ремонта или замены).

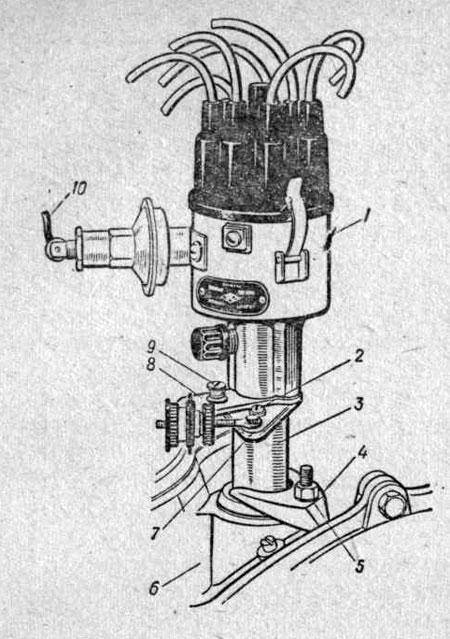

Крепление прерывателя-распределителя на двигателе

Крепление прерывателя-распределителя на двигателе:

1 — корпус прерывателя-распределителя; 2 — винт крепления нижней пластины октан-корректора и корпуса прерывателя к двигателю; 3 — корпус привода; 4 — держатель привода; 5 — гайка крепления держателя; 6 — блок цилиндров; 7 и 8 — нижняя и верхняя пластины октан-корректора; 9 — винт, стягивающий пластины; 10 — трубка вакуумного регулятора опережения зажигания.

Чтобы установить зажигание, если прерыватель-распределитель снят с двигателя, необходимо выполнить следующее:

1. проверить и, если надо, отрегулировать зазор между контактами прерывателя;
2. поставить стрелку (или риску) октан-корректора на нулевое (среднее) деление шкалы и в этом положении затянуть гайку винта (болта) 9, скрепляющего пластины октан-корректора;
3. вывернуть из первого цилиндра свечу зажигания, закрыть отверстие для свечи пальцем или бумажной пробкой и провертывать коленчатый вал пусковой рукояткой до начала такта сжатия, определяемого по выходу из цилиндра воздуха. При снятой крышке головки цилиндров, когда можно наблюдать за положением клапанов, удобно определять начало такта сжатия в первом цилиндре по закрытию впускного клапана этого цилиндра, после чего нужно провернуть коленчатый вал на пол-оборота;
4. продолжая медленно вращать коленчатый вал, установить поршень первого цилиндра в положение, соответствующее предусмотренному инструкцией моменту зажигания рабочей смеси. Определяют этот момент на двигателях, пользуясь приспособлениями, указанными в таблице;
5. повертывая валик прерывателя-распределителя, направить ротор в сторону гнезда бокового контакта крышки распределителя, предназначенного для провода от свечи первого цилиндра, и при этом положении валика вставить корпус прерывателя-распределителя в гнездо блока (головки) цилиндров или корпуса привода таким образом, чтобы штуцер вакуумного регулятора опережения зажигания был направлен к трубке 10, соединяющей его с карбюратором;
6. ввернуть, не затягивая до отказа, винт (болт) 2 крепления корпуса прерывателя-распределителя на двигателе (у автомобиля ГАЗ-53А винт 2 нужно затянуть, а гайку 5 крепления держателя 4 привода прерывателя-распределителя ослабить);
7. присоединить контрольную лампу (можно использовать переносную лампу из комплекта инструмента и принадлежностей водителя) одним проводом к массе, а другим к зажиму 20 низкого напряжения прерывателя (смотрите рисунок );
8. включить зажигание и медленно поворачивать корпус прерывателя-распределителя по направлению вращения ротора (у автомобилей ГАЗ-53А, ГАЗ-51А, ЗИЛ-130 — по движению часовой стрелки, у автомобилей «Москвич-412» — против движения часовой стрелки) до смыкания контактов прерывателя (при этом контрольная лампа погаснет), а затем в противоположном направлении до начала их размыкания (в момент размыкания лампа загорится). Зафиксировать это положение корпуса прерывателя-распределителя; затянув винт (болт) 2 его крепления на двигателе (у автомобиля ГАЗ-53А гайку 5), и присоединить трубку к штуцеру вакуумного регулятора;
9. поставить крышку распределителя и проверить правильность присоединения к ней проводов высокого напряжения, начиная с провода, соединенного со свечой первого цилиндра; следующие по ходу вращения ротора провода должны идти к свечам остальных цилиндров в соответствии с порядком работы цилиндров двигателя;
10. проверить установку зажигания на ходу автомобиля при прогретом двигателе и скорости движения 30 — 40 км/ч. После резкого нажатия педали управления дросселями карбюратора в цилиндрах должны появиться быстро исчезающие детонационные стуки. При полном отсутствии стуков надо, пользуясь октан-корректором, увеличить, а если детонация будет сильной — уменьшить угол опережения зажигания на 0,03 — 0,05 рад (2 — 3°), после чего повторить проверку и, если требуется, еще раз уточнить установку зажигания.

В случае необходимости проверки установки зажигания, когда прерыватель-распределитель не снимали с двигателя (после зачистки контактов, при переходе на бензин с другим октановым числом и т. п.), следует отрегулировать зазор между контактами прерывателя и выполнить операции, указанные в пункте 10.

Назначение и виды трамблёров

Основной распределитель «шестёрки» располагается на горизонтальной площадке, сделанной слева от клапанной крышки мотора. Вал агрегата, заканчивающийся шлицами, входит в приводную шестерню внутри блока цилиндров. Последняя вращается цепью газораспределительного механизма и одновременно крутит вал масляного насоса.

Под установку распределителя на блоке двигателя предусмотрена специальная площадка

Трамблёр выполняет в системе зажигания 3 функции:

• в нужный момент разрывает электрическую цепь первичной обмотки катушки, отчего во вторичной образуется импульс высокого напряжения;
• поочерёдно направляет разряды к свечам согласно порядку работы цилиндров (1—3—4—2);
• автоматически корректирует угол опережения зажигания при изменении оборотов коленчатого вала.

Трамблёр занимается распределением импульсов по свечам и обеспечивает своевременное искрообразование

Различные модификации «шестёрок» комплектовались разными типами распределителей:

1. ВАЗ 2106 и 21061 оснащались двигателями рабочим объёмом 1,6 и 1,5 л соответственно. Из-за высоты блока на модели устанавливались трамблёры с длинным валом и механической контактной системой.
2. Автомобили ВАЗ 21063 комплектовались двигателем 1,3 л с низким блоком цилиндров. Распределитель — контактного типа с укороченным валом, разница для моделей 2106 и 21063 составляет 7 мм.
3. На обновлённую серию ВАЗ 21065 ставились бесконтактные трамблёры с длинным штоком, работающие совместно с системой электронного зажигания.

Разница в длине валов 7 мм обусловлена различными объёмами моторов, применяемых на «шестёрке»

Разница в длине приводного вала, зависящая от высоты блока цилиндров, не позволяет использовать деталь ВАЗ 2106 на двигателе объёмом 1,3 л — распределитель попросту не сядет в гнездо. Ставить запчасть с коротким валом на «чистую шестёрку» тоже не выйдет — шлицевая часть не достанет до шестерни. Остальная начинка контактных трамблёров одинакова.

Будучи молодым неопытным водителем, лично столкнулся с проблемой разной длины штоков распределителей зажигания. На моих «Жигулях» ВАЗ 21063 в дороге обломился вал трамблёра. В ближайшем автомагазине приобрёл запчасть от «шестёрки» и начал устанавливать на авто. Результат: распределитель не вставился до конца, между площадкой и фланцем остался большой зазор. Позже продавец объяснил мою ошибку и любезно заменил деталь на подходящую к мотору 1,3 л.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

1. автомобиль периодически дергается при движении;
2. нестабильная работа мотора на холостом ходу;
3. мотор совсем не заводится;
4. слышен стук пальцев поршней в процессе набора скорости;
5. снизилась динамика набора скорости;
6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

1. прогорание бегунка;
2. окисление или замыкание контактов под крышкой;
3. пробой крышки трамблера;
4. поломка одного из датчиков;
5. проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Плохая работа двигателя во время движения автомобиля

(adsbygoogle = window.adsbygoogle || ).push({});

Принцип действия

Для полноценного обслуживания контактной системы зажигания важно понимать ее принцип действия, а также особенности взаимодействия различных элементов. ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Пропуски зажигания в цилиндре, причины, диагностика, ремонт

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Пропуски зажигания в цилиндре, причины, диагностика, ремонт

Пока контур прерывателя замкнут, ток проходит только по первичной обмотке.

Как только происходит разъединение цепи с помощью прерывающего устройства, во второй обмотке формируется высокое напряжение.

В этот же момент созданный импульс направляется по проводам к крышке распределительного устройства, а дальше — к свечам зажигания. При этом распределение производится под определенным углом опережения.

Обороты коленчатого и распределительного валов находятся в полном взаимодействии. Это значит, что при росте оборотов первого, частота вращения второго также возрастает.

Здесь в работу вступает регулятор центробежного типа, грузики которого расходятся и передвигают передвижную пластинку с кулачками.

Немногим раньше производится разъединение цепочки прерывателя, а угол опережения растет.

В случае снижения оборотов коленвала происходит обратный процесс — снижение угла опережения.

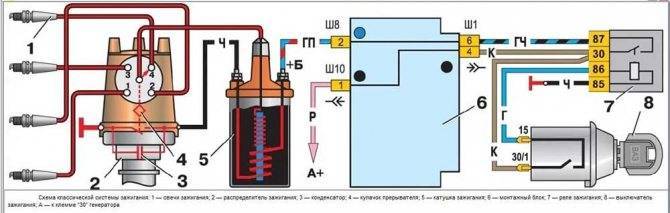

Схема работы показана ниже.

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.
В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Ремонт контактного трамблёра

Ремонт прерывателя-распределителя или его диагностику лучше проводить, предварительно сняв устройство с двигателя. Во-первых, так будет намного удобнее, а во-вторых, вы получите возможность оценить общее состояние трамблёра.

Демонтаж прерывателя-распределителя ВАЗ 2101

Чтобы снять трамблёр с двигателя, потребуются два гаечных ключа: на 7 и 13 мм. Порядок демонтажных работ следующий:

1. Отсоединяем минусовую клемму от АКБ.

2. Находим трамблёр. Он расположен на блоке цилиндров силовой установки с левой стороны.

3. Рукой аккуратно снимаем высоковольтные провода с контактов крышки.

4. Отсоединяем резиновую трубку от резервуара вакуумного регулятора.

5. Ключом на 7 мм откручиваем гайку, которая крепит клемму низковольтного провода.

6. Используя ключ на 13 мм, отпускаем гайку, удерживающую прерыватель-распределитель.

7. Извлекаем трамблёр из его посадочного отверстия вместе с уплотнительным кольцом, выполняющим функцию сальника.

8. Протираем нижнюю часть вала чистой тряпкой, удаляя с неё следы масла.

Разборка трамблёра, дефектовка и замена вышедших из строя узлов

На этом этапе нам потребуются следующие инструменты и материалы:

• молоток;
• тонкая выколотка или шило;
• гаечный ключ на 7 мм;
• шлицевая отвёртка;
• мелкая наждачная шкурка;
• мультиметр;
• медицинский шприц на 20 кубиков (необязательно);
• жидкость против ржавчины (WD-40 или аналог);
• карандаш и лист бумаги (для составления перечня деталей, которые нужно будет заменить).

Порядок работ по разборке и ремонту трамблёра следующий:

Отсоединяем крышку устройства от корпуса. Для этого необходимо отогнуть две металлические защёлки рукой или при помощи отвёртки.
Осматриваем крышку снаружи и внутри. Никаких трещин и сколов на ней быть не должно

Уделяем особое внимание состоянию электродов. В случае обнаружения незначительных следов подгорания устраняем их при помощи наждачной бумаги

Если же контакты подгорели сильно, или крышка имеет механические повреждения, заносим её в список деталей на замену.

Оцениваем состояние бегунка. Если он имеет признаки износа, заносим в список и его. В ином случае чистим бегунок шкуркой.
Включаем мультиметр, переводим его в режим омметра (до 20 кОм). Измеряем величину сопротивления резистора бегунка. Если оно выходит за рамки 4–6 кОм, вносим резистор в список будущих покупок.

Отвёрткой выкручиваем два винта фиксации бегунка. Снимаем его.

Осматриваем грузики механизма центробежного регулятора. Проверяем состояние пружин, отводя грузики в разные стороны. Пружины ни в коем случае не должны быть растянутыми и болтаться. Если же они болтаются, делаем соответствующую запись в нашем списке.

Используя молоток и тонкую выколотку (можно шило), выбиваем штифт, который крепит муфту вала. Снимаем муфту.

Осматриваем шлицы вала трамблёра. При обнаружении следов износа или механических повреждений вал однозначно нужно заменить, поэтому «берём на карандаш» и его.
При помощи ключа на 7 мм отпускаем гайку крепления провода конденсатора. Отсоединяем провод.
Выкручиваем винт, которым крепится конденсатор. Снимаем его.

Производим диагностику вакуумного регулятора УОЗ. Для этого отсоединяем от штуцера карбюратора второй конец шланга, который идёт от «вакуумника». Один из концов шланга опять надеваем на штуцер резервуара вакуумного регулятора. Другой конец насаживаем на кончик шприца и, вытягивая его поршень, создаём в шланге и резервуаре вакуум. Если под рукой шприца нет, разрежение можно создать ртом, предварительно очистив конец шланга от грязи. При создании разрежения подвижная пластина трамблёра должна проворачиваться. Если этого не происходит, скорее всего, вышла из строя мембрана в резервуаре. В этом случае вносим резервуар в свой список.

Снимаем стопорную шайбу тяги с оси. Отсоединяем тягу.

Выкручиваем винты крепления резервуара (2 шт.) плоской отвёрткой.

Отсоединяем резервуар.

Откручиваем гайки (2 шт.), крепящие контакты прерывателя. Для этого используем ключ на 7 мм и отвёртку, которой придерживаем винты с обратной стороны. Демонтируем контакты. Осматриваем их и оцениваем состояние. Если они сильно пригорели, вносим контакты в список.

Шлицевой отвёрткой выкручиваем винты, которые фиксируют пластину. Снимаем её.

Извлекаем подвижную пластину в сборе с подшипником из корпуса.

Проверяем подшипник на предмет люфта и заеданий путём пошатывания и проворачивания внутреннего кольца. При выявлении этих дефектов готовим его под замену.
Приобретаем детали согласно нашему списку. Осуществляем сборку трамблёра в обратной последовательности, меняя вышедшие из строя элементы на новые. Крышку и бегунок пока устанавливать не нужно, так как нам придётся ещё выставлять зазор между контактами.

Признаки неисправности

Прежде чем приступать к ремонту анализируемого механизма или же крышки трамблера, естественно, следует внимательно проверить его. Это поможет узнать конкретную причину возникшей неисправности и способ борьбы с ней.

Существуют определенные признаки, которые указывают на наличие неисправностей в работе трамблера. В их список попали такие:

• Во время движения автомобиль непривычно, ненормально дергается.
• Двигатель не заводится.
• В процессе набирания скорости поршневые пальцы начинают стучать.
• Автомобиль очень медленно набирает скорость.
• Расход топлива значительно увеличивается.

Естественно, наличие какого-либо из вышеприведенных признаков еще не дает право утверждать, что проблема заключается именно в распределителе зажигания. Но при выявлении какой-либо из них следует начинать «бить тревогу» и, желательно, готовиться к ремонту трамблера.

В перечень наиболее распространенных неисправностей трамблера входят:

1. Бегунок, который прогорел.
2. Подгоревшие контакты, которые находятся в крышке трамблера.
3. Выхождение из строя датчика Холла.
4. Подшипник датчика Холла заклинило или же разболтало.
5. Появление трещин в крышке.
6. Штекер датчика Холла имеет плохой контакт.
7. Попадание масла в распределитель, несмотря на наличие защитной крышки.

Как правило, если бегунок трамблера в порядке, то автомотор запускается с первого раза, без каких-либо проблем. А вот когда наблюдаются сложности с заводом, то это указывает на испорченный или пробитый ротор (при условии, что проблемы не в другом).

Пробой бегунка трамблера

Самая распространенная неисправность трамблерного бегунка – это его пробой. Он может быть внешний или внутренний. Очевидно, что внешний определяется по заметным признакам – черной метке, внутренний – надо проверять наличием искры (подробно ниже).

Пробой получается из-за металлизации канала. В профилактических целях металлизацию надо проверять регулярно. Делается это с помощью мультиметра или другого аналогичного прибора. Канал проверяется на момент сопротивления. Щупы прибора соединяются с в том месте бегунка, где есть сомнение на пробой.

Из чего состоит трамблер

Такое устройство, как трамблер, включает в свой состав большое число разнообразных деталей. Рассматривать их назначение не входит в задачу данного материала, но ознакомиться, из каких узлов состоит трамблер, можно на приведенном ниже рисунке

Как видно из рисунка, трамблер состоит из нескольких самостоятельных узлов. И если назначение и принцип работы узла распределителя напряжения просты и понятны, то с работой других можно ознакомиться более подробно. Тем не менее, проверить, в каком состоянии находится высоковольтный распределитель и бегунок, желательно при каждом обслуживании авто.

Центробежный регулятор

Такое устройство определяет момент начала сгорания ТВС в цилиндрах двигателя. Как уже отмечалось, изначально искра появляется, когда поршень занимает положение ВМТ, именно под этот момент и настраивается первоначально трамблер. Однако необходимо учесть два момента:

• Сгорание ТВС происходит с постоянной скоростью, начинаясь от свечи и затем распространяясь дальше по объему цилиндра. Горение происходит не мгновенно, а наибольшая эффективность работы бензинового ДВС достигается, когда поршень миновал ВМТ и пошел к НМТ (нижней мертвой точке).
• При работе мотора число оборотов коленвала меняется, его увеличение уменьшает время, необходимое на эффективное сгорание ТВС.

Для устранения этого противоречия и вводится понятие УОЗ, что подразумевает начало сгорания топлива до достижения ВМТ поршнем. Устройство, обеспечивающее формирование УОЗ – центробежный регулятор, показано на рисунке, он состоит из грузиков, соединенных пружинами, и пластины.

Его принцип работы основан на центробежной силе, увеличение оборотов коленвала вызывает расхождение грузиков, а через пластину – изменение положения кулачка и бегунка. Из-за этого размыкание контактов будет происходить раньше, а также вызовет более раннее появление высокого напряжения и искры. Воспламенение ТВС произойдет при положении поршня, не достигнувшем ВМТ, чем будет обеспечено эффективное его сгорание.

Подобную регулировку момента воспламенения ТВС имеет трамблер от разных производителей, в том числе и в автомобилях ВАЗ 2109, 2106, 2107, 2108.

Вакуумный регулятор

Подобное устройство предназначено для изменения УОЗ при изменении нагрузки мотора, определяемой положением дроссельной заслонки. Как это осуществляется, поможет понять рисунок:

Вакуумный регулятор является замкнутой полостью, разделенной диафрагмой. Одна из полостей соединена с карбюратором. Создаваемое в нем разрежение, зависящее от положения дроссельной заслонки, заставляет перемещаться диафрагму. Изменение ее положения через тягу передается на подвижный диск, что сказывается на положении кулачков прерывателя, корректирует время его срабатывания (раньше или позже), и соответственно, время воспламенения ТВС.

Таким образом, трамблер в зависимости от нагрузки на мотор, изменяет момент искрообразования, влияя на характеристики двигателя. Такая регулировка присутствует во всех автомобилях ВАЗ 2109, 2106, 2107, 2108, а совместная работа описанных регуляторов, способна обеспечить эффективную работу мотора во всем диапазоне нагрузок и числа оборотов коленвала.

Октан-корректор

Это устройство позволяет механически изменять УОЗ в зависимости от используемого топлива (октанового числа) или его качества. Увидеть корректор можно на приведенном рисунке.

Фактически, это две пластинки, одна установлена на трамблер и имеет стрелку, другая крепится на двигатель, и на ней нанесены риски. Меняя их положение по отношению между собой, можно механически установить нужный угол зажигания. Требуется это главным образом при использовании разных сортов бензина.

Ремонт распределителя

Починка трамблёра – процедура довольно-таки сложная, требующая от ремонтника знания устройства узла и электроники в целом. Сложность конструкции распределителя, непростая схема подключения и отсутствие у автомобилистов образования электрика практически до нуля снижают возможность его собственноручного ремонта. Именно основываясь на этом, гаражные мастера нередко отдают предпочтение полной замене неисправного трамблёра.

Зачастую подобный подход вполне обоснован, так как существенно экономит время автомобилистов. Однако, решаясь на замену трамблёра, требуется:

• во-первых, постараться диагностировать точную неисправность устройства (например, неправильная работа высоковольтных проводов не требует полноценной замены распределителя, ибо намного проще и дешевле просто сменить проводку);
• во-вторых, провести консультацию со специалистом в сфере ремонта систем зажигания и удостовериться в том, что дешевле будет именно сменить трамблёр, а не отдать его на ремонт электрику.

Допустим, необходимость установки нового трамблёра подтверждена. В такой ситуации вполне целесообразно сэкономить некоторую часть средств и провести замену самостоятельно. Для организации ремонта понадобятся:

• набор гаечный ключей;
• свечной ключ;
• отвёртка;
• ветошь;
• новый распределитель.

Порядок ремонта следующий:

В первую очередь, необходимо выкрутить свечу первого цилиндра и определить, где находится трамблёр конкретно на вашей модели;
Далее приступаем к выставлению валов мотора в нужное положение. Для этого:
поддомкрачиваем переднее колесо справа;
закрываем пальцем свечное отверстие;
крутим колесо до тех пор, пока на палец не начнёт давить воздух;
далее получаем доступ к ГРМ, снимаем заглушку маховика коленвала и совмещаем метки шкива вала и блока двигателя.

Осуществляем снятие трамблёра

Вот тут крайне важно запомнить схему подключения высоковольтных проводов. Лучше всего сделать пару фотографий присоединённого распределителя и отметить каждый присоединенный провод свечи соответствующим образом для отличия

После того как порядок подключения успешно зафиксирован, можно снять деталь. Для этого находится крышка трамблёра, с неё откручиваются свечные провода, крепления, после чего узел успешно снимается;
Затем начинается самое ответственное – установка трамблёра. Подключение узла проводится в следующем порядке:
распределитель устанавливается в конструкцию автомобиля аналогично старому узлу;
выставляются зазоры механического бегунка, находящегося под крышкой трамблёра (если требуется, как отрегулировать распределитель — поговорим ниже);
к нему монтируются свечные провода;
подключается низковольтный провод;
регулируется угол опережения зажигания (опять же, если это требуется).

В целом, особых сложностей в монтаже нового распределителя нет. Гораздо сложней понять то, как проверить трамблёр на ту или иную неисправность, ибо для этого требуется заметно больше знаний, чем требуется для реализации описанного выше процесса.

Установка бесконтактного зажигания на автомобили ВАЗ-2107

Первым делом, конечно, необходимо приобрести комплект оборудования для бесконтактного зажигания. Советуем приобретать комплект зажигания только в проверенных местах. Не забывайте читать инструкцию купленного устройства

Важно, чтобы комплект бесконтактного зажигания соответствовал техническим характеристикам вашего авто

Обращайте внимание на длину вала трамблера – она не должна отличаться от размера вала, который установлен на вашей машине

В стандартный комплект бесконтактного зажигания включаются следующие детали:

• катушка;
• трамблер;
• соединительные провода;
• блок коммутации;
• четыре свечи зажигания ДВРМ;
• высоковольтные провода (комплект).

Для успешной установки системы бесконтактного зажигания нужно соблюдать определенную последовательность действий. Первым делом необходимо отключить питание автомобиля, для этого требуется снять минусовую клемму с батареи. Далее отсоединяем все провода, в том числе и главный высоковольтный провод, от нашей катушки зажигания. Теперь можно снять крышку трамблера. Бегунок трамблера выставляем в определенное положение, чтобы не сбить имеющиеся настройки зажигания. Также необходимо поставить метку на блоке мотора, чтобы правильно установить новый трамблер

Обязательно обратите свое внимание, что метка должна ставиться посредине пяти прорезей, которые имеются в нижней части трамблера. После проведения этих манипуляций можно откручивать гайку и снимать старый трамблер контактного зажигания

Перед непосредственной установкой нового трамблера необходимо снять его крышку и поставить бегунок в такое же положение, как и на старом трамблере. Только после этого можно вставлять трамблер в отверстие блока двигателя. Далее совмещаем метки и зажимаем корпус трамблера гайкой.

Производим обратную сборку: устанавливаем крышку, закручиваем ее и подключаем провода. Теперь переходим к катушке зажигания. Отсоединяем и аккуратно снимаем старую катушку, затем устанавливаем на ее место новую. Подключаем к катушке второй конец нашего центрального высоковольтного провода, а коричневый провод, который ранее шел от трамблера к катушке, откладываем, он нам больше не пригодится.

Все высоковольтные провода ставим на свои места. Два коричневых провода «цепляем» к новой катушке – к контакту «К», а к контакту с маркировкой «Б» подсоединяем два синих провода.

Определяемся с местом, где будет прикреплен коммутатор. Можете установить его возле бачка омывателя. На кузове он крепится с помощью саморезов. Подсоединяем к коммутатору разъем и хорошенько скручиваем провода изолентой.

Заводим двигатель и корректируем работу системы бесконтактного зажигания.

Видео: «БСЗ — бесконтактная система зажигания»
